1 Curso Espectrometría de masas, Electrospray Trampa Iónica y Maldi-Tof UNIVERSIDAD FRANCISCO DE VITORIA Alberto Jorge García Laboratorio de Proteómica Centro de Biología Molecular Severo Ochoa Universidad Autónoma de Madrid-CSIC

2 Oferta del Servicio de Proteómica
www2.cbm.uam.es/proteomica Análisis mediante Espectrometría de Masas Identificación sistemática de proteínas presentes en las bases de datos a partir de geles La Síntesis de Péptidos es un servicio independiente

3 Identificación Proteína Identificación Péptido

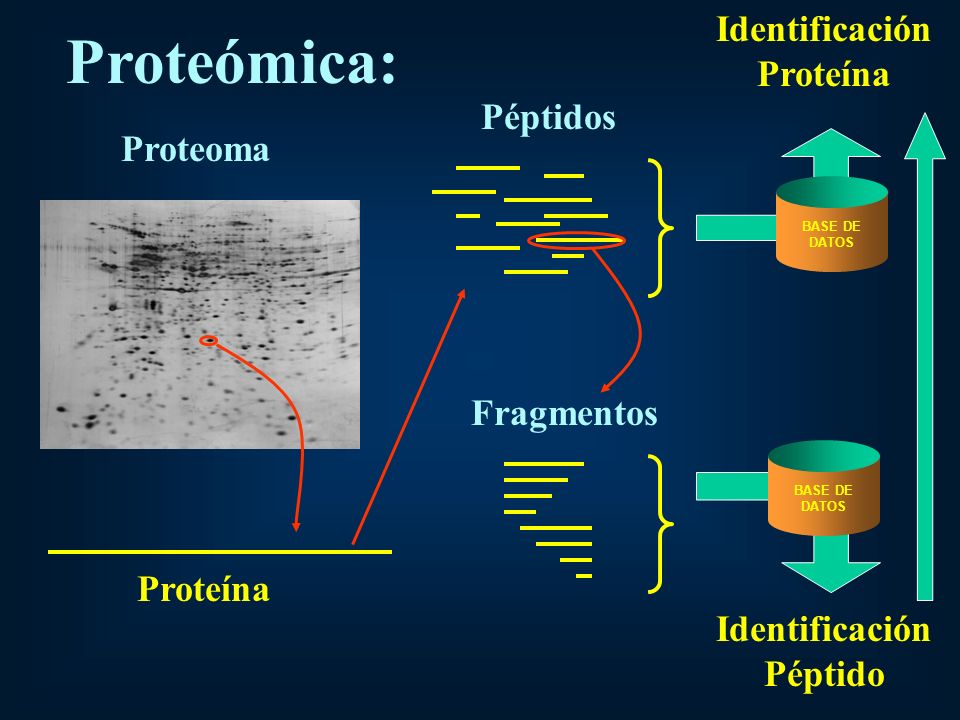

Proteómica: Péptidos Proteoma BASE DE DATOS Fragmentos BASE DE DATOS Proteína Identificación Péptido

4 Servicio de “Proteómica”
Digestión manual en gel Análisis mediante MALDI-TOF: Obtención del mapa peptídico e identificación mediante huella peptídica (PMF) Análisis mediante LC-ESI-IT Buen mapa con mezcla de proteínas: Exclusión dinámica (DE), búsqueda en DB mediante TurboSequest Mapa pobre ó interés en uno ó varios péptidos determinados: Monitorización de iones sencillos (SIM), búsqueda en DB por Tsequest ó confirmación mediante predicción teórica de fragmentación

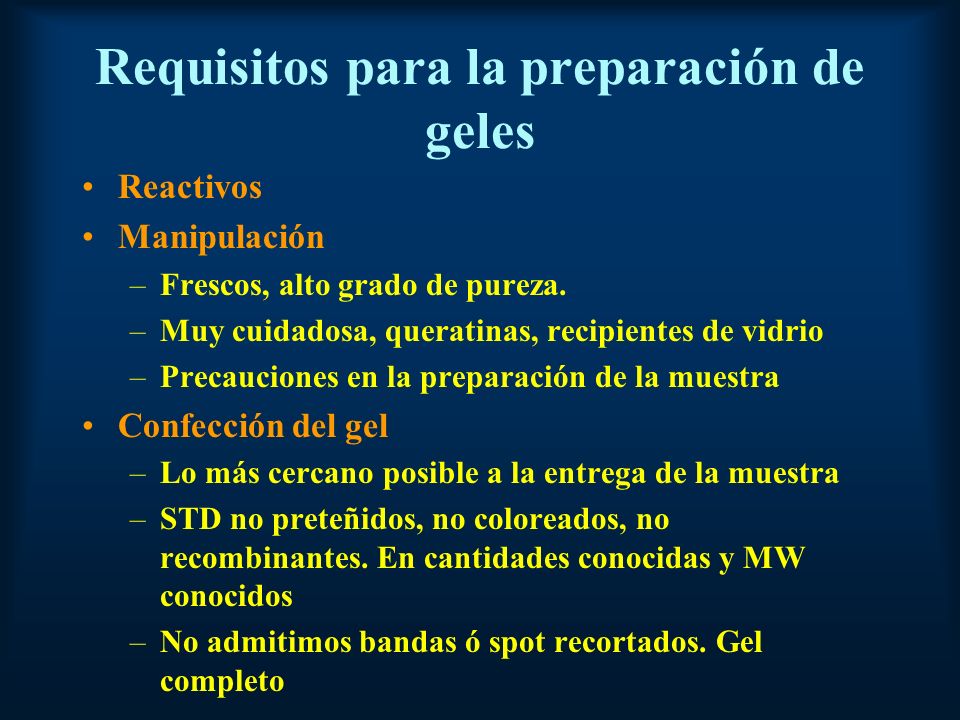

5 Requisitos para la preparación de geles
Reactivos Manipulación Frescos, alto grado de pureza. Muy cuidadosa, queratinas, recipientes de vidrio Precauciones en la preparación de la muestra Confección del gel Lo más cercano posible a la entrega de la muestra STD no preteñidos, no coloreados, no recombinantes. En cantidades conocidas y MW conocidos No admitimos bandas ó spot recortados. Gel completo

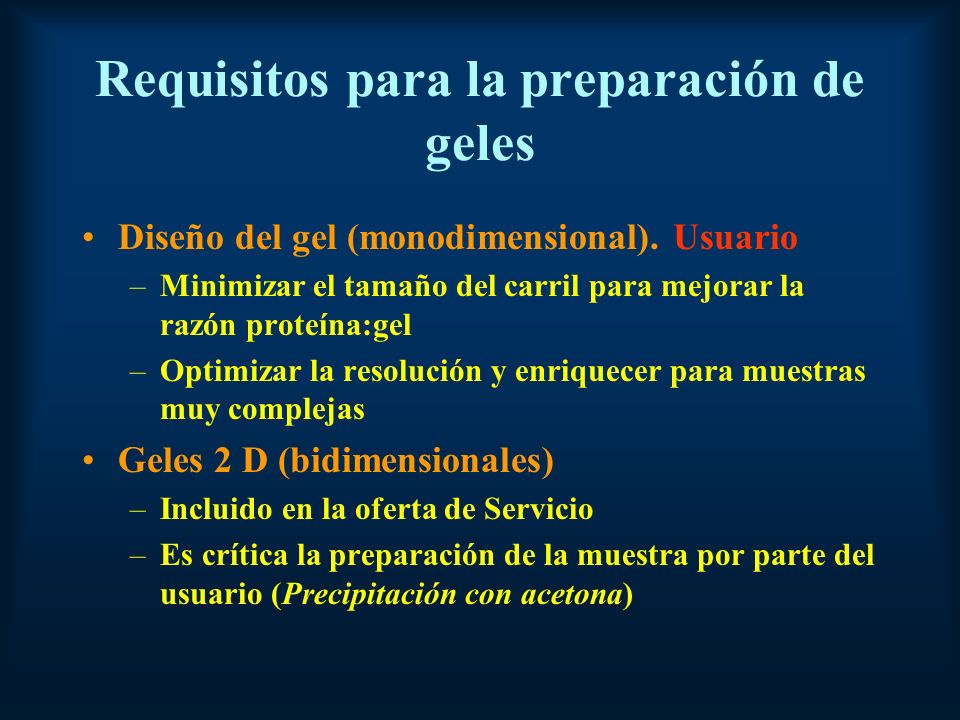

6 Requisitos para la preparación de geles
Diseño del gel (monodimensional). Usuario Minimizar el tamaño del carril para mejorar la razón proteína:gel Optimizar la resolución y enriquecer para muestras muy complejas Geles 2 D (bidimensionales) Incluido en la oferta de Servicio Es crítica la preparación de la muestra por parte del usuario (Precipitación con acetona)

7 Tinción de geles Tinción Coomassie Tinción con plata (no recomendada)
Coomassie 0.2%/metanol 50%/10%acético. Fresco Coomassie Coloidal, mayor contraste No fijar con etanol, se forma acetato de etilo Sensibilidad: 0.1 mg, Cuantitativo Prácticamente nunca interfiere con la digestión Tinción con plata (no recomendada) Sensibilidad: 1-10 ng, No es cuantitativa Alta variedad en los protocolos de tinción Interfiere con la digestión Aumenta la necesidad de concentración de proteína, bajo rendimiento y alto nivel de contaminantes BUSCAR REFERENCIAS DE PROBLEMAS CON LA PLATA

8 Tinción de geles Tinción fluorescente (mono ó 2 D)
Sensibilidad: Igual ó mayor a la plata Variedad de tinciones (SYPRO Ruby, SYPRO Orange, SYPRO Red, Deep Purple…) No interfiere con la digestión La fluorescencia se puede medir en el Typhoon y recortar las bandas en un transiluminador UV (300 nm) Disponible en el Servicio

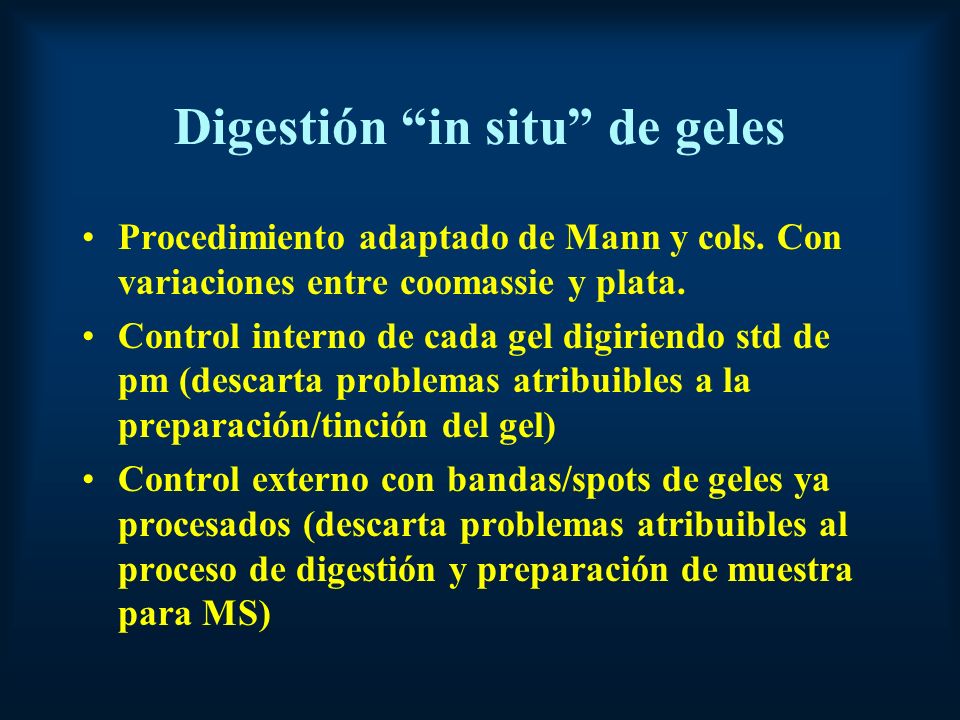

9 Digestión “in situ” de geles
Procedimiento adaptado de Mann y cols. Con variaciones entre coomassie y plata. Control interno de cada gel digiriendo std de pm (descarta problemas atribuibles a la preparación/tinción del gel) Control externo con bandas/spots de geles ya procesados (descarta problemas atribuibles al proceso de digestión y preparación de muestra para MS)

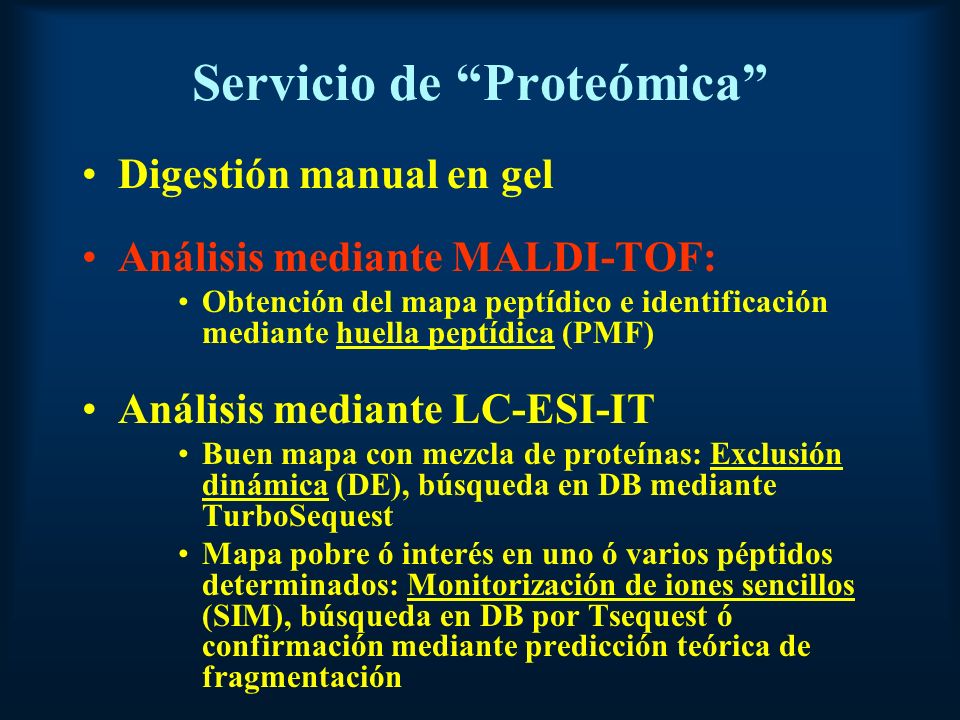

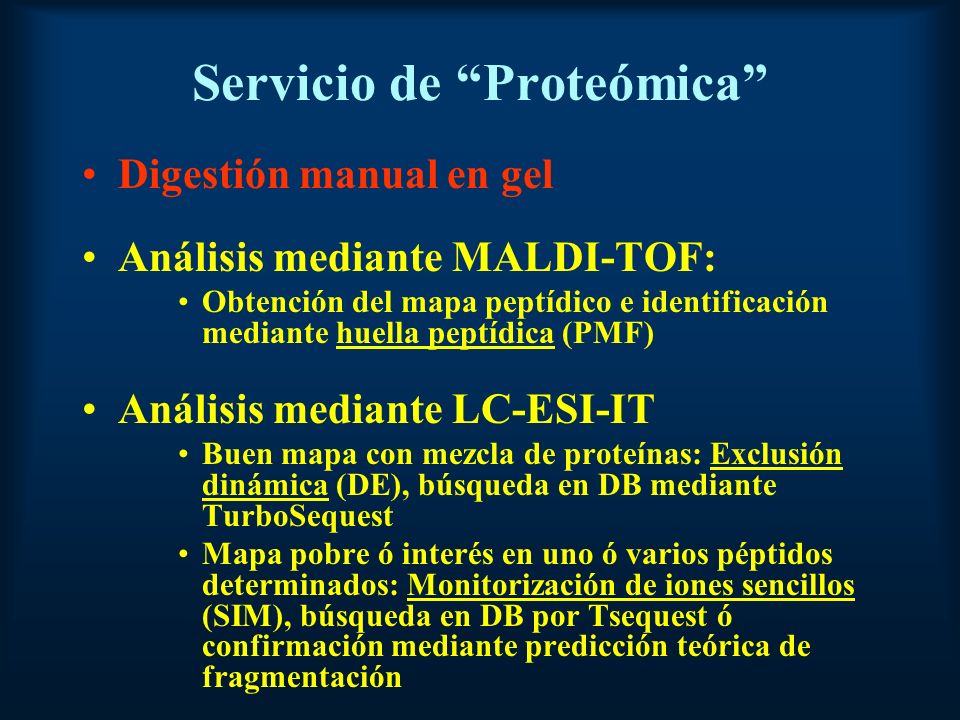

10 Servicio de “Proteómica”
Digestión manual en gel Análisis mediante MALDI-TOF: Obtención del mapa peptídico e identificación mediante huella peptídica (PMF) Análisis mediante LC-ESI-IT Buen mapa con mezcla de proteínas: Exclusión dinámica (DE), búsqueda en DB mediante TurboSequest Mapa pobre ó interés en uno ó varios péptidos determinados: Monitorización de iones sencillos (SIM), búsqueda en DB por Tsequest ó confirmación mediante predicción teórica de fragmentación

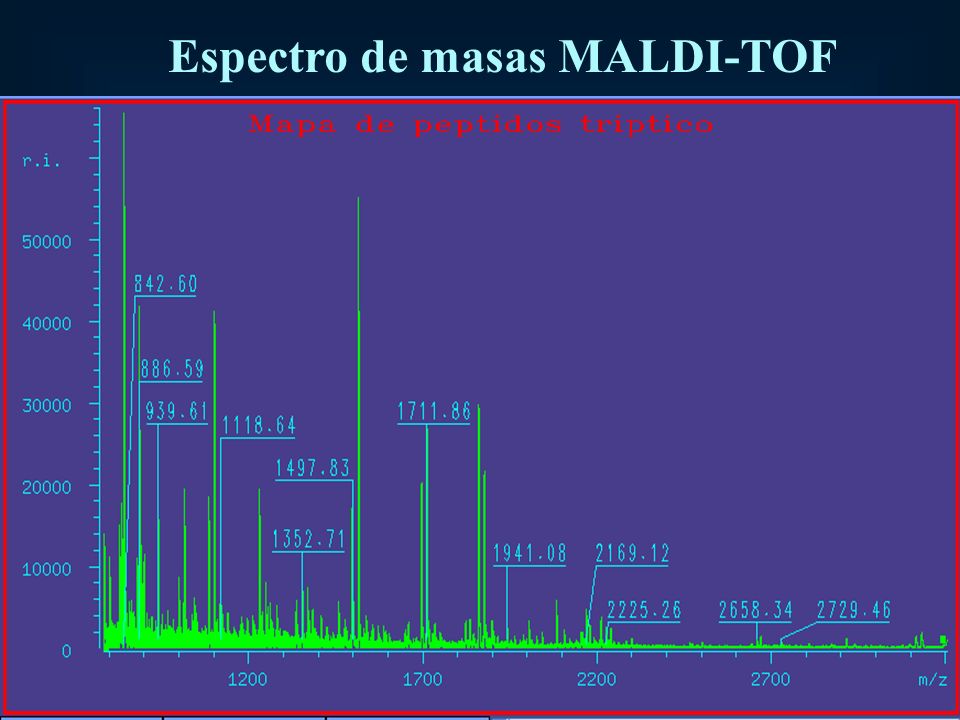

11 Espectro de masas MALDI-TOF

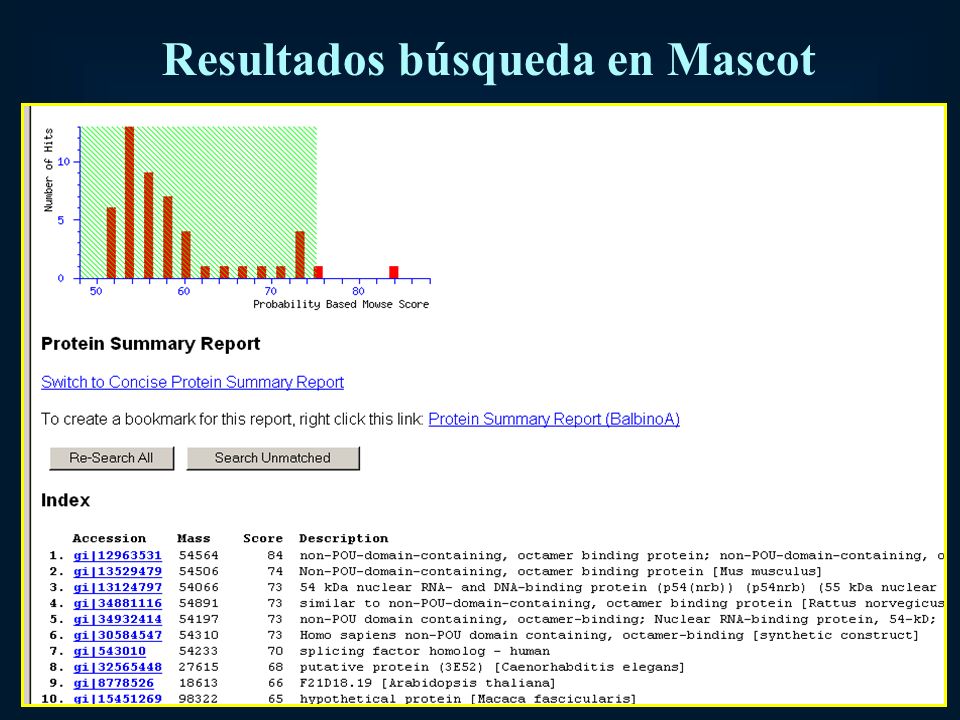

12 Resultados búsqueda en Mascot

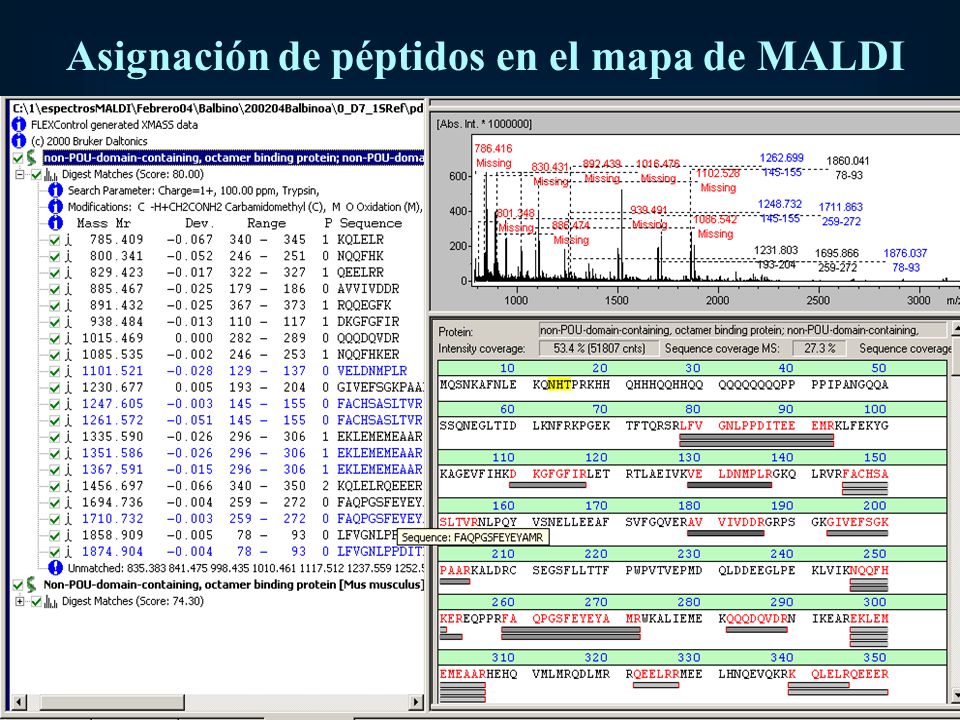

13 Asignación de péptidos en el mapa de MALDI

14 Las masas provienen de queratinas y autoproteolisis
Aspecto de un mapa cuando no hay digestión Las masas provienen de queratinas y autoproteolisis de tripsina

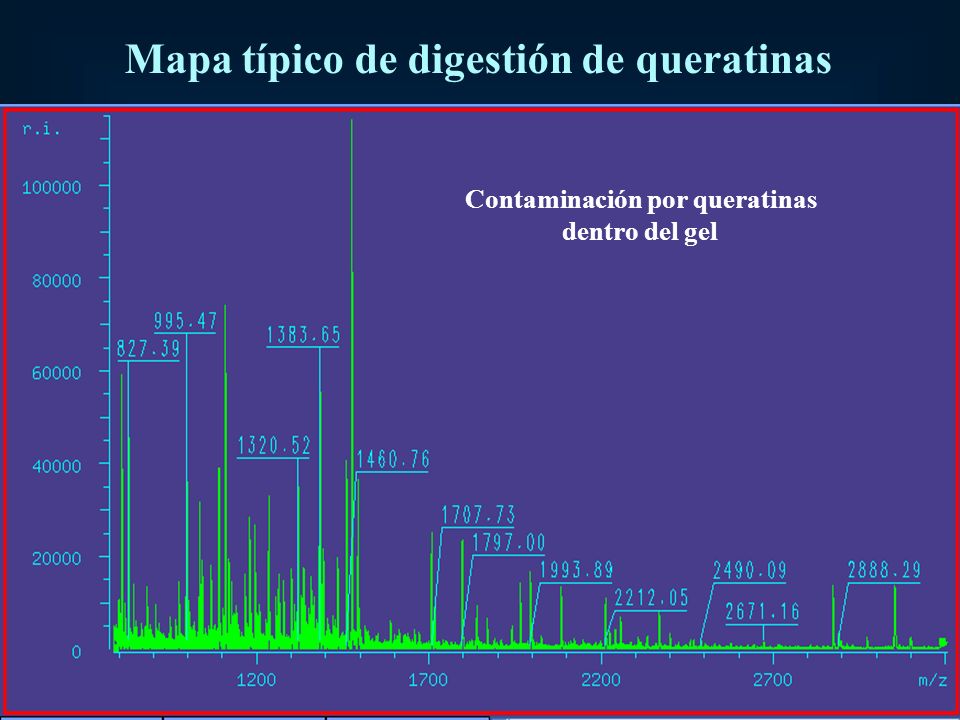

15 Mapa típico de digestión de queratinas Contaminación por queratinas
dentro del gel

16 Sypro Rubi vs Plata STD PM Picomoles 2 1 0.5 0.25 0.1 2 1 0.5 0.25 0.1
Gel Sypro después de cortar Gel plata Gel Sypro

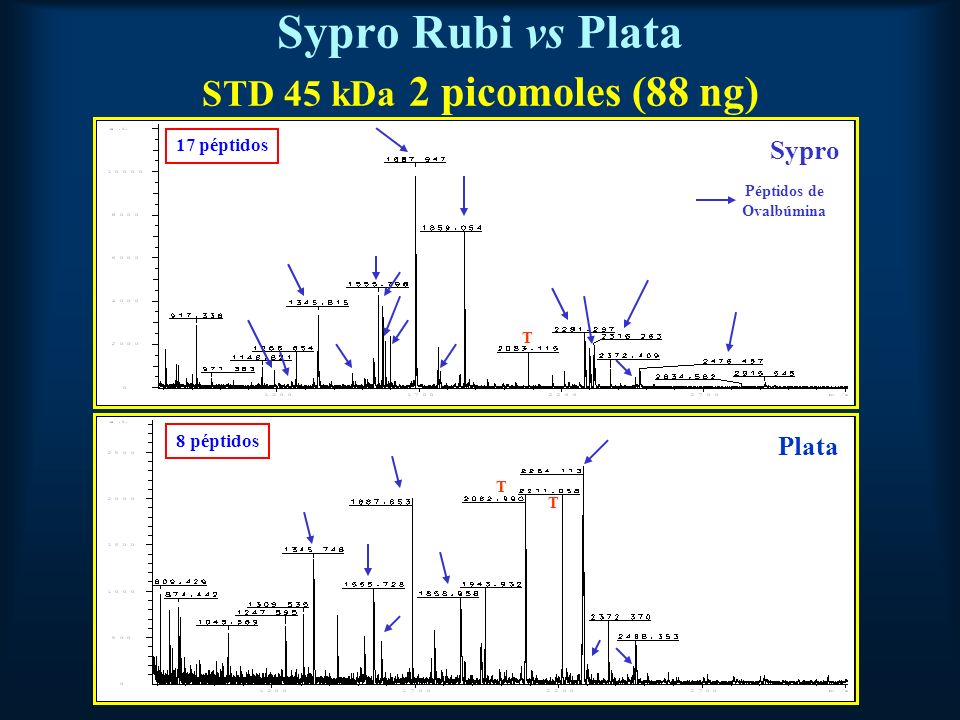

17 Sypro Rubi vs Plata STD 45 kDa 2 picomoles (88 ng)
17 péptidos Sypro Péptidos de Ovalbúmina T 8 péptidos Plata T T

18 Sypro Rubi vs Plata STD 45 kDa 500 fmoles (22ng)
10 péptidos Péptidos de Ovalbúmina M T T Plata 2 péptidos T T T ?

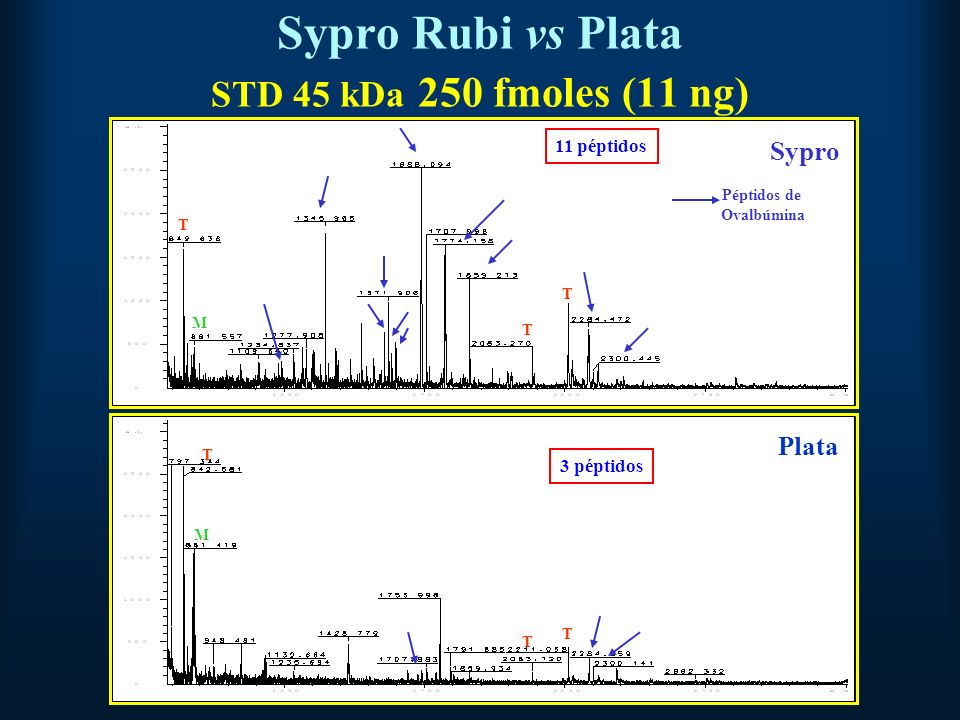

19 Sypro Rubi vs Plata STD 45 kDa 250 fmoles (11 ng)
11 péptidos Sypro Péptidos de Ovalbúmina T T M T Plata T 3 péptidos M T T

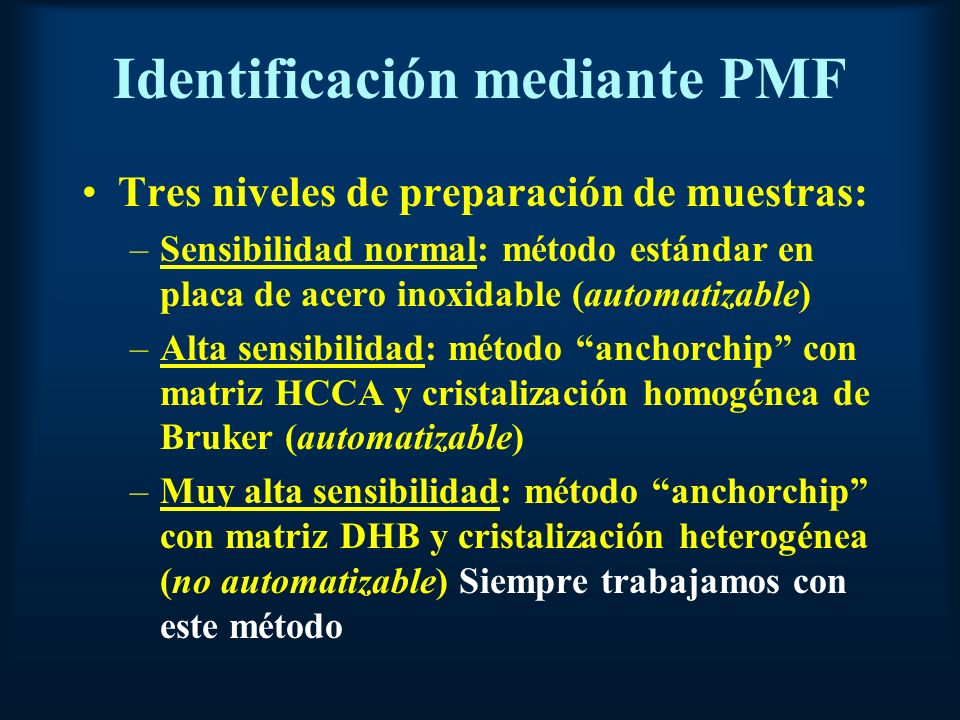

20 Identificación mediante PMF
Tres niveles de preparación de muestras: Sensibilidad normal: método estándar en placa de acero inoxidable (automatizable) Alta sensibilidad: método “anchorchip” con matriz HCCA y cristalización homogénea de Bruker (automatizable) Muy alta sensibilidad: método “anchorchip” con matriz DHB y cristalización heterogénea (no automatizable) Siempre trabajamos con este método

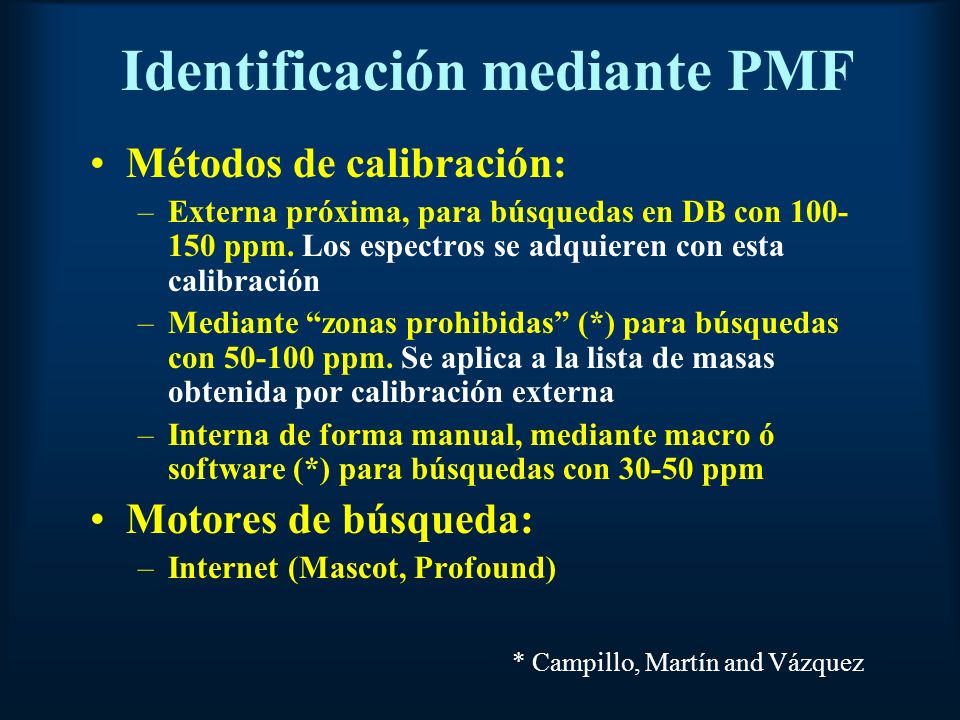

21 Identificación mediante PMF
Métodos de calibración: Externa próxima, para búsquedas en DB con ppm. Los espectros se adquieren con esta calibración Mediante “zonas prohibidas” (*) para búsquedas con ppm. Se aplica a la lista de masas obtenida por calibración externa Interna de forma manual, mediante macro ó software (*) para búsquedas con ppm Motores de búsqueda: Internet (Mascot, Profound) * Campillo, Martín and Vázquez

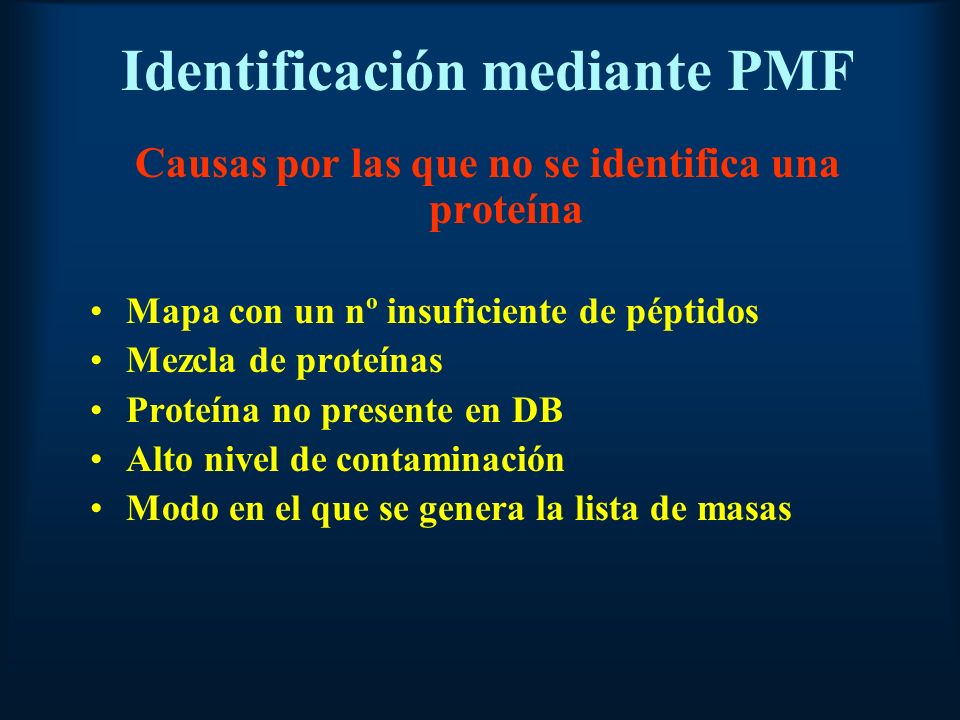

22 Identificación mediante PMF
Causas por las que no se identifica una proteína Mapa con un nº insuficiente de péptidos Mezcla de proteínas Proteína no presente en DB Alto nivel de contaminación Modo en el que se genera la lista de masas

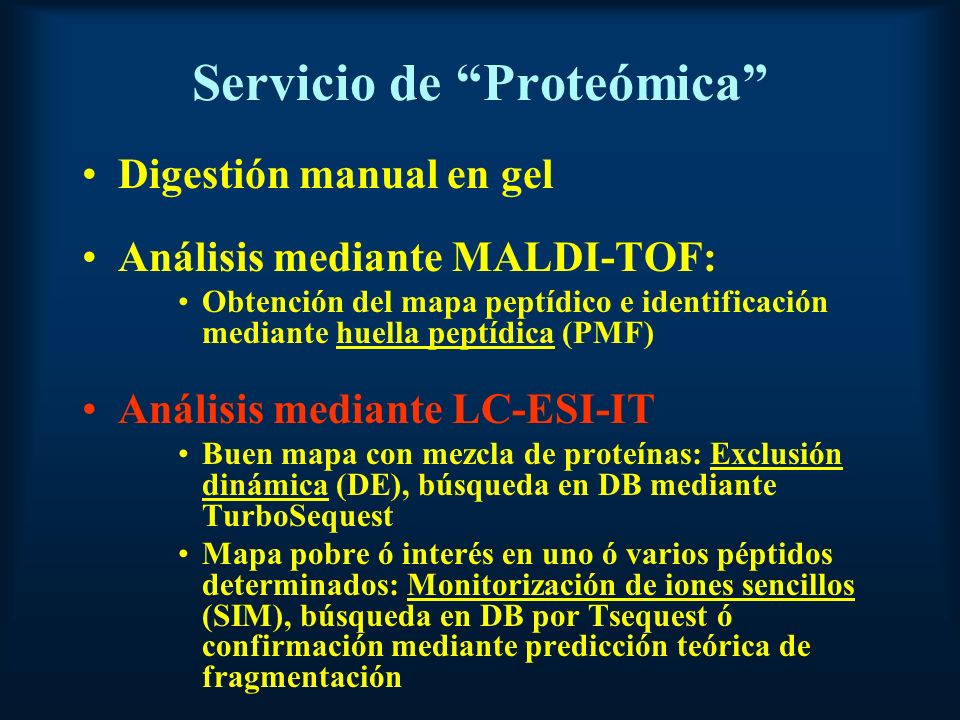

23 Servicio de “Proteómica”
Digestión manual en gel Análisis mediante MALDI-TOF: Obtención del mapa peptídico e identificación mediante huella peptídica (PMF) Análisis mediante LC-ESI-IT Buen mapa con mezcla de proteínas: Exclusión dinámica (DE), búsqueda en DB mediante TurboSequest Mapa pobre ó interés en uno ó varios péptidos determinados: Monitorización de iones sencillos (SIM), búsqueda en DB por Tsequest ó confirmación mediante predicción teórica de fragmentación

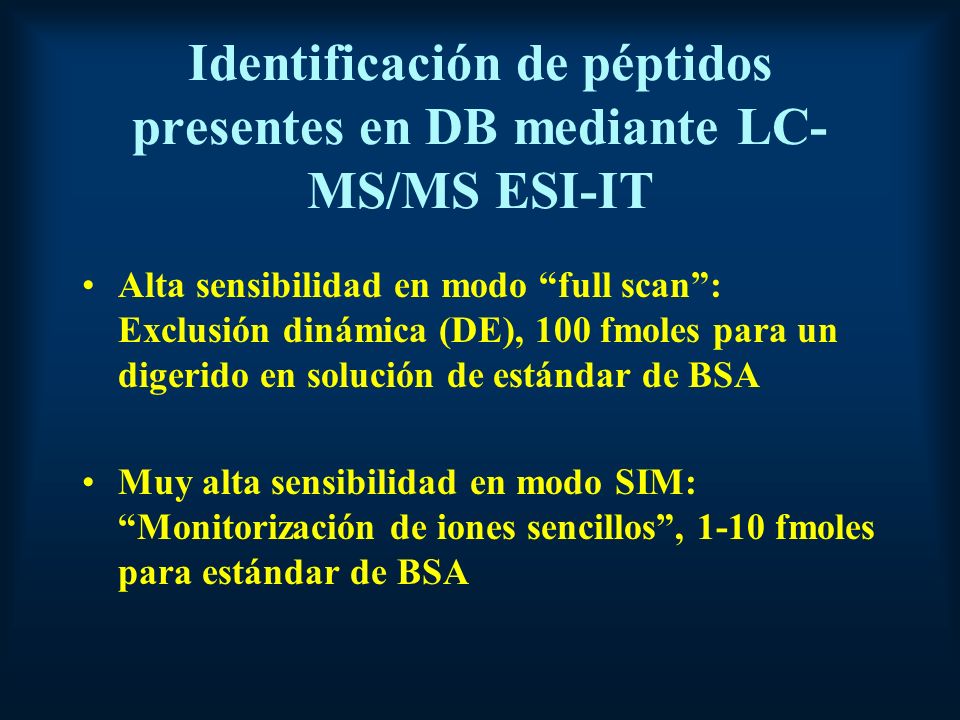

24 Identificación de péptidos presentes en DB mediante LC-MS/MS ESI-IT
Alta sensibilidad en modo “full scan”: Exclusión dinámica (DE), 100 fmoles para un digerido en solución de estándar de BSA Muy alta sensibilidad en modo SIM: “Monitorización de iones sencillos”, 1-10 fmoles para estándar de BSA

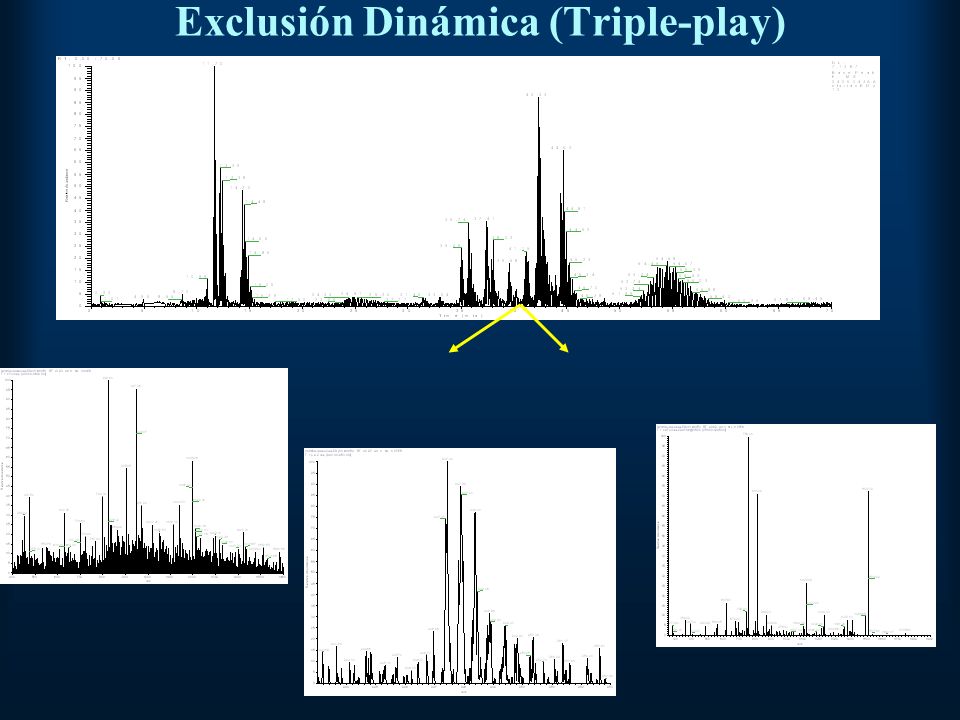

25 Exclusión Dinámica (Triple-play)

26

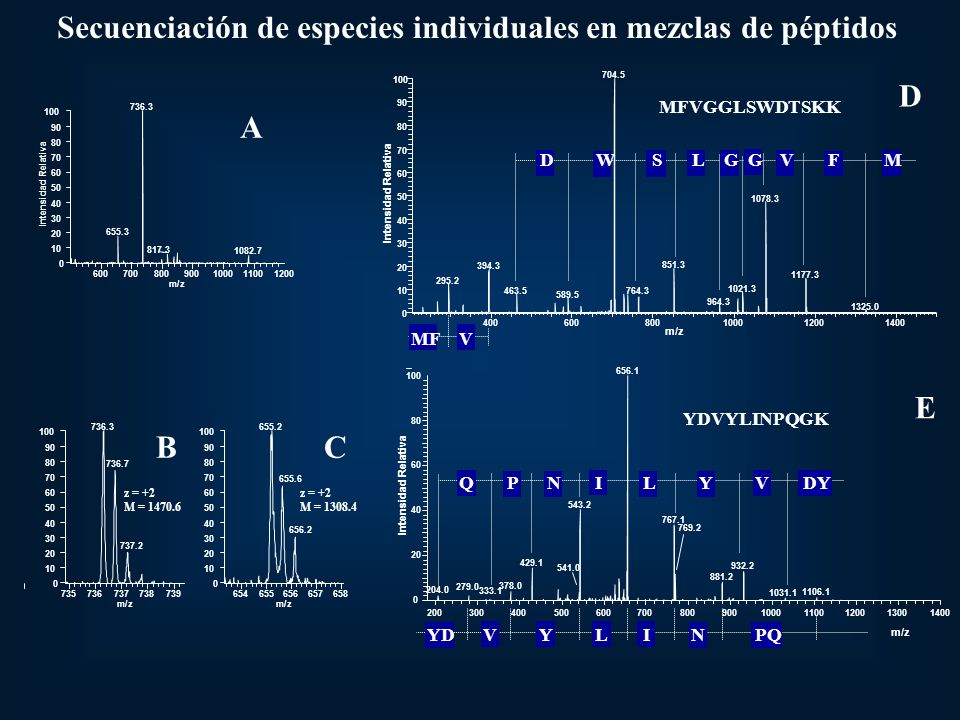

27 Secuenciación de especies individuales en mezclas de péptidos
400 600 800 1000 1200 1400 m/z 10 20 30 40 50 60 70 80 90 100 Intensidad Relativa 704.5 1078.3 851.3 394.3 1177.3 295.2 1021.3 463.5 764.3 589.5 964.3 1325.0 V D F W S L G MFVGGLSWDTSKK M MF 600 700 800 900 1000 1100 1200 m/z 10 20 30 40 50 60 70 80 90 100 Intensidad Relativa 736.3 655.3 817.3 1082.7 A 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 m/z 20 40 60 80 100 Intensidad Relativa 656.1 543.2 767.1 429.1 932.2 881.2 378.0 204.0 1106.1 1031.1 333.1 541.0 DY V N I L Y P Q 769.2 279.0 PQ E YDVYLINPQGK YD 735 736 737 738 739 m/z 10 20 30 40 50 60 70 80 90 100 736.3 736.7 737.2 654 655 656 657 658 655.2 655.6 656.2 z = +2 M = M = B C

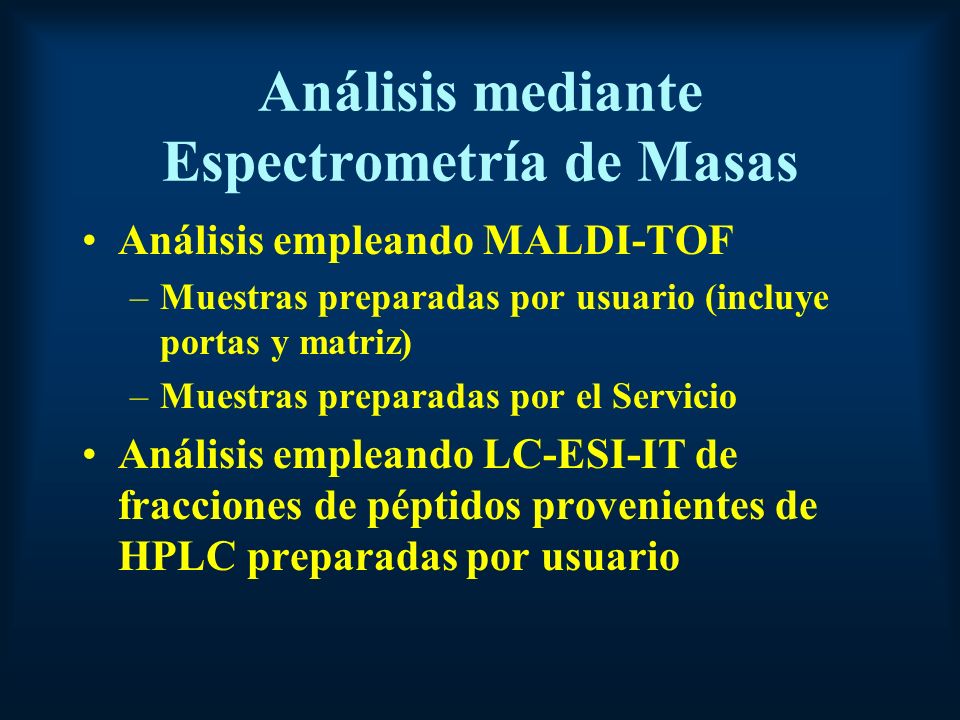

28 Análisis mediante Espectrometría de Masas
Análisis empleando MALDI-TOF Muestras preparadas por usuario (incluye portas y matriz) Muestras preparadas por el Servicio Análisis empleando LC-ESI-IT de fracciones de péptidos provenientes de HPLC preparadas por usuario

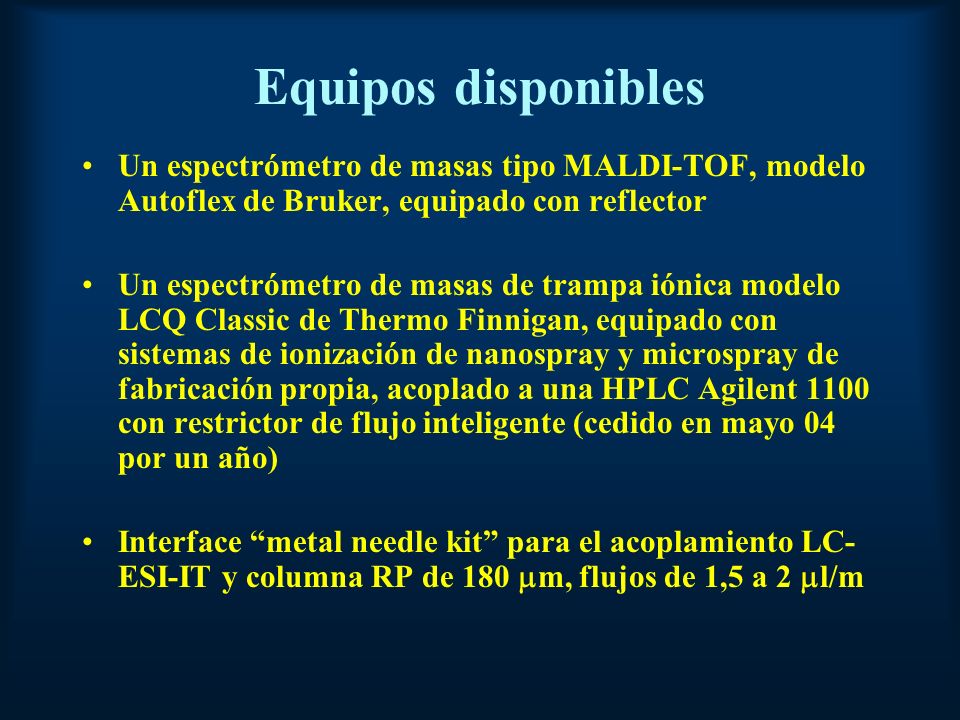

29 Equipos disponibles Un espectrómetro de masas tipo MALDI-TOF, modelo Autoflex de Bruker, equipado con reflector Un espectrómetro de masas de trampa iónica modelo LCQ Classic de Thermo Finnigan, equipado con sistemas de ionización de nanospray y microspray de fabricación propia, acoplado a una HPLC Agilent 1100 con restrictor de flujo inteligente (cedido en mayo 04 por un año) Interface “metal needle kit” para el acoplamiento LC-ESI-IT y columna RP de 180 mm, flujos de 1,5 a 2 ml/m

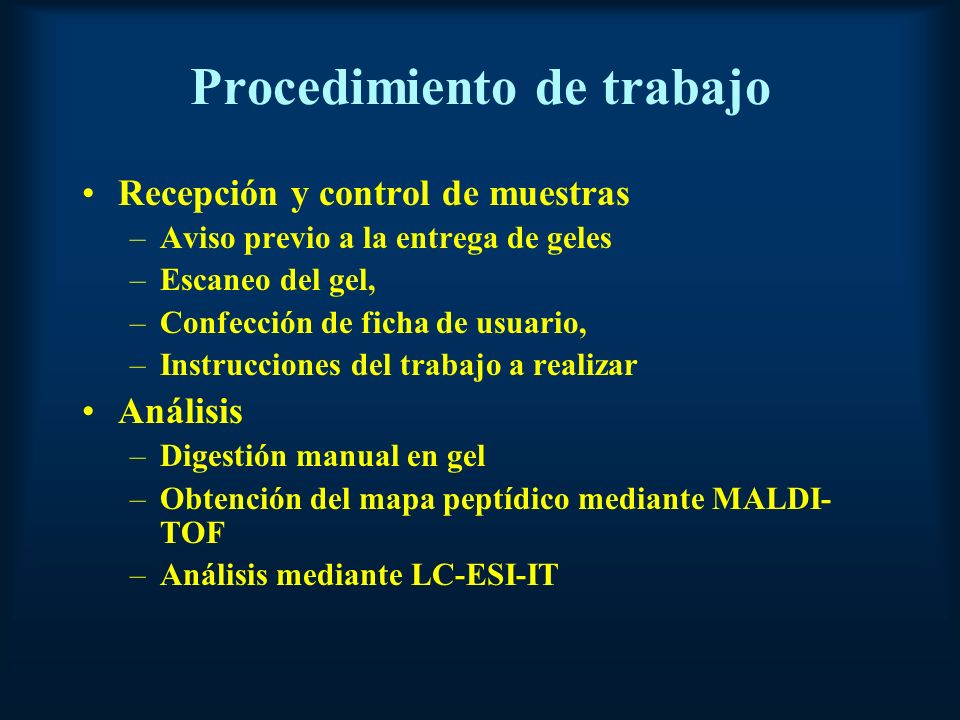

30 Procedimiento de trabajo
Recepción y control de muestras Aviso previo a la entrega de geles Escaneo del gel, Confección de ficha de usuario, Instrucciones del trabajo a realizar Análisis Digestión manual en gel Obtención del mapa peptídico mediante MALDI-TOF Análisis mediante LC-ESI-IT (centrado en Proteómica)

31

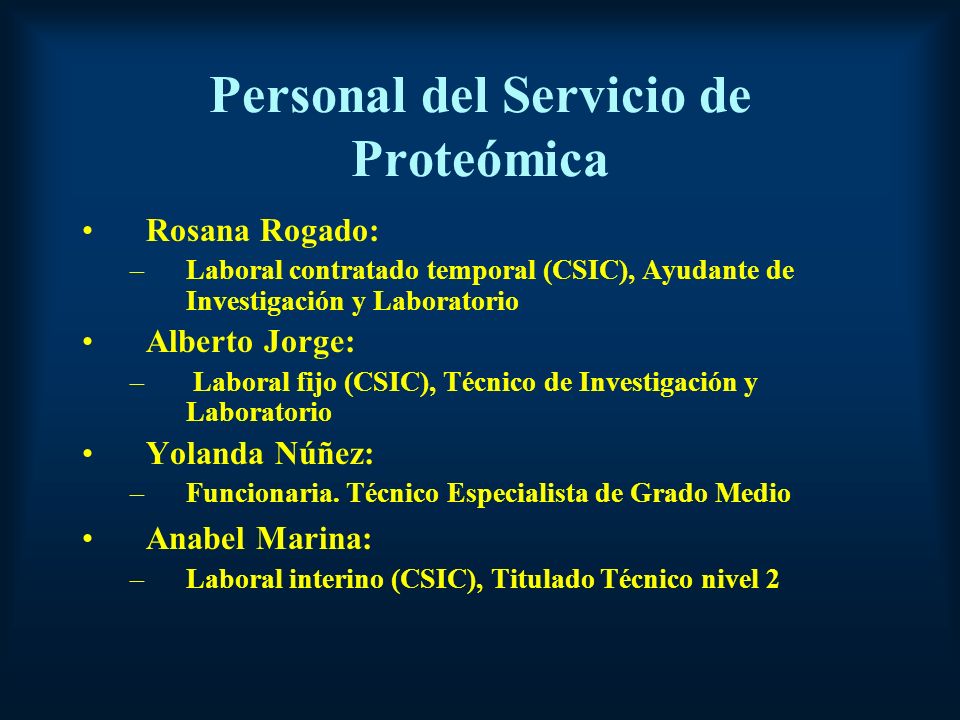

32 Personal del Servicio de Proteómica
Rosana Rogado: Laboral contratado temporal (CSIC), Ayudante de Investigación y Laboratorio Alberto Jorge: Laboral fijo (CSIC), Técnico de Investigación y Laboratorio Yolanda Núñez: Funcionaria. Técnico Especialista de Grado Medio Anabel Marina: Laboral interino (CSIC), Titulado Técnico nivel 2
