1 RADAR AERONÁUTICO Un radar Low Cost BBB

2 Herramientas del spotter

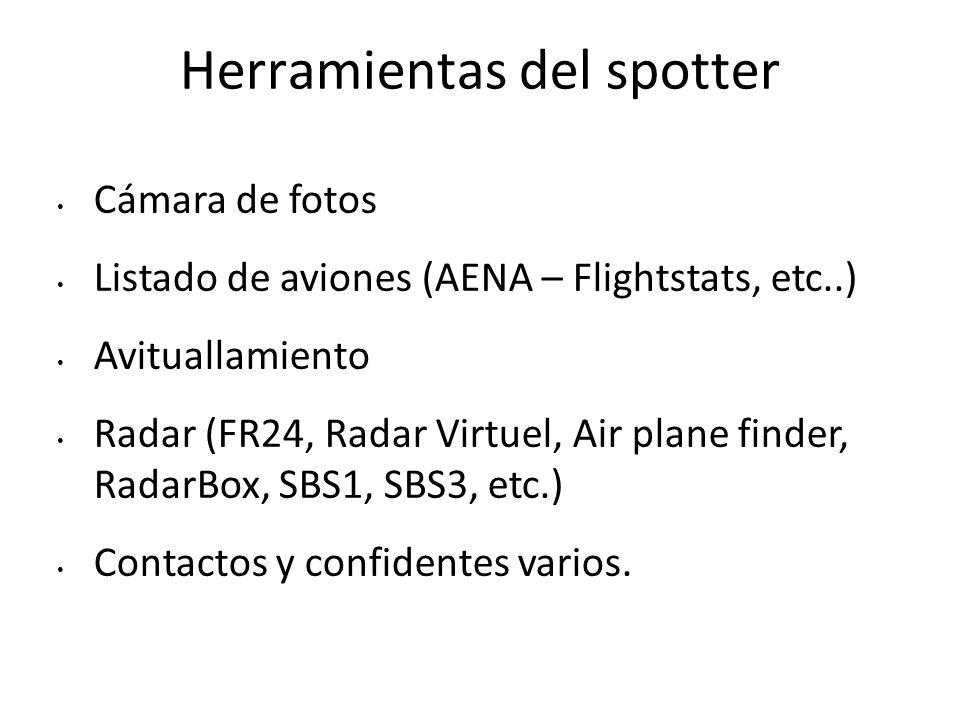

Cámara de fotos Listado de aviones (AENA – Flightstats, etc..) Avituallamiento Radar (FR24, Radar Virtuel, Air plane finder, RadarBox, SBS1, SBS3, etc.) Contactos y confidentes varios.

3 Que es un RADAR Un radar es un sistema que nos permite, a través de una frecuencia determinada, emitir un pulso de radio y recibir una respuesta. El radar aeronáutico, manda una señal para interrogar el avión y este responde con su posición, altitud, velocidad… pero no emite ni matrícula ni modelo.

4 Radar Aeronáutico

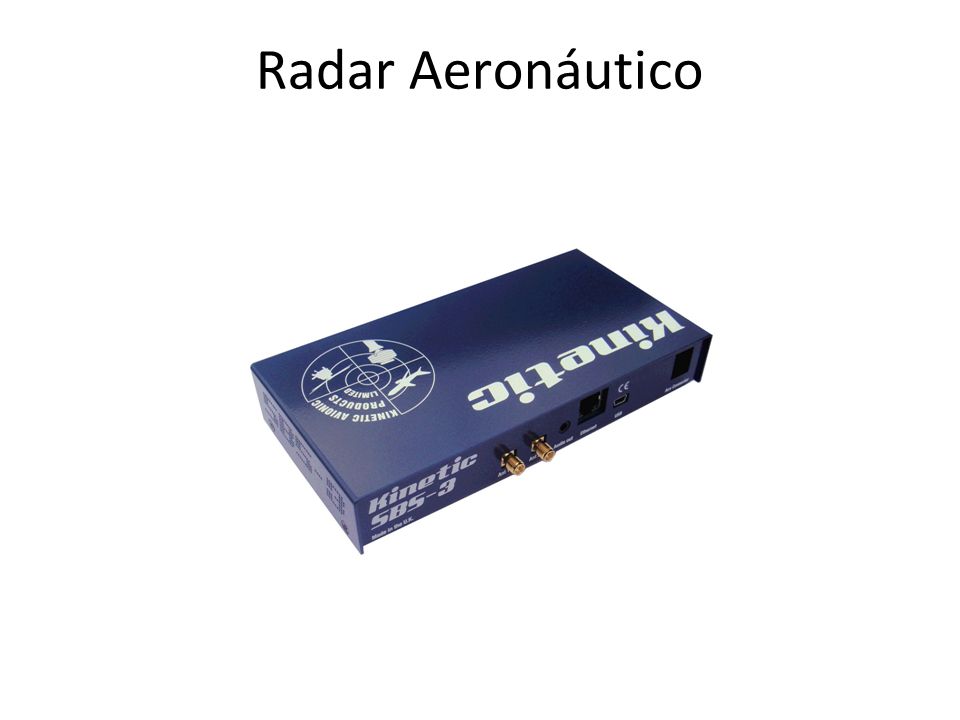

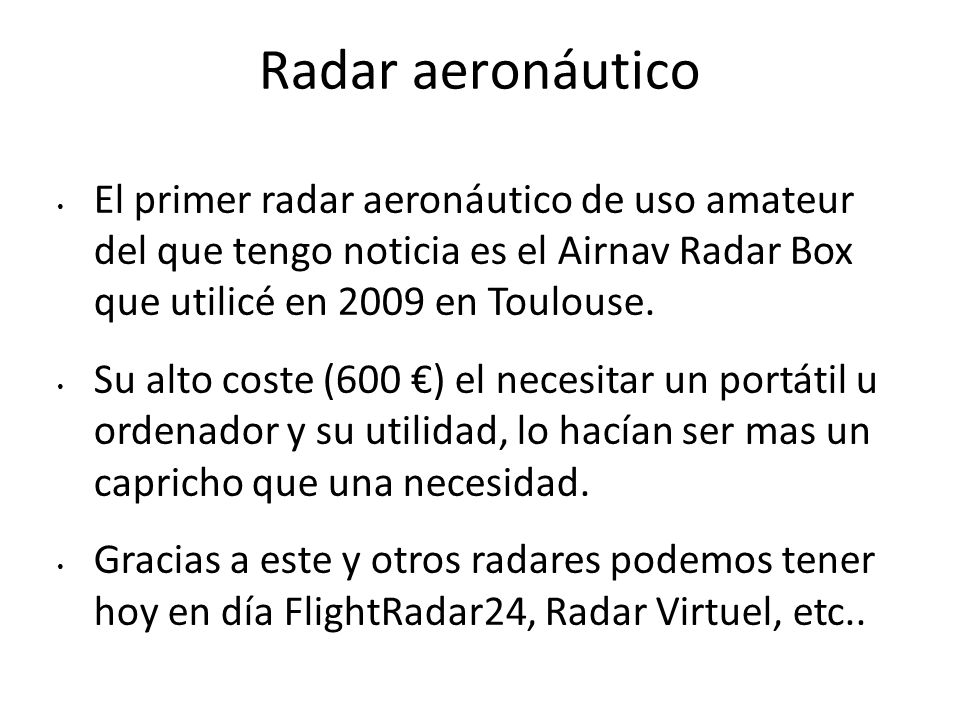

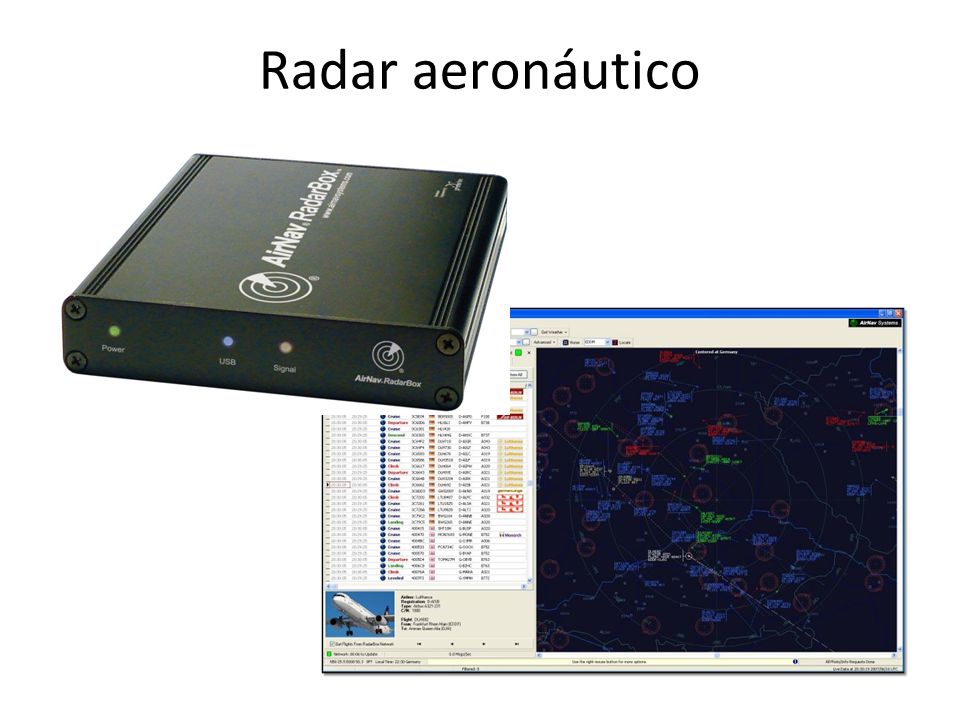

5 Radar aeronáutico El primer radar aeronáutico de uso amateur del que tengo noticia es el Airnav Radar Box que utilicé en 2009 en Toulouse. Su alto coste (600 €) el necesitar un portátil u ordenador y su utilidad, lo hacían ser mas un capricho que una necesidad. Gracias a este y otros radares podemos tener hoy en día FlightRadar24, Radar Virtuel, etc..

6 Radar aeronáutico

7 Radar Aeronáutico

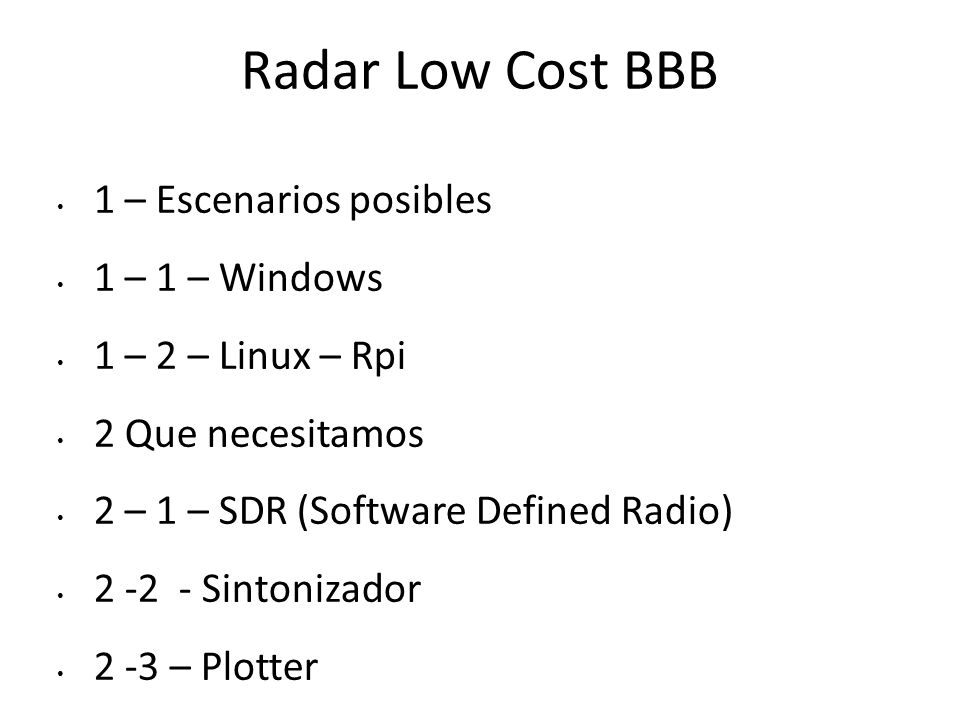

8 Radar Low Cost BBB 1 – Escenarios posibles 1 – 1 – Windows
1 – 2 – Linux – Rpi 2 Que necesitamos 2 – 1 – SDR (Software Defined Radio) Sintonizador 2 -3 – Plotter

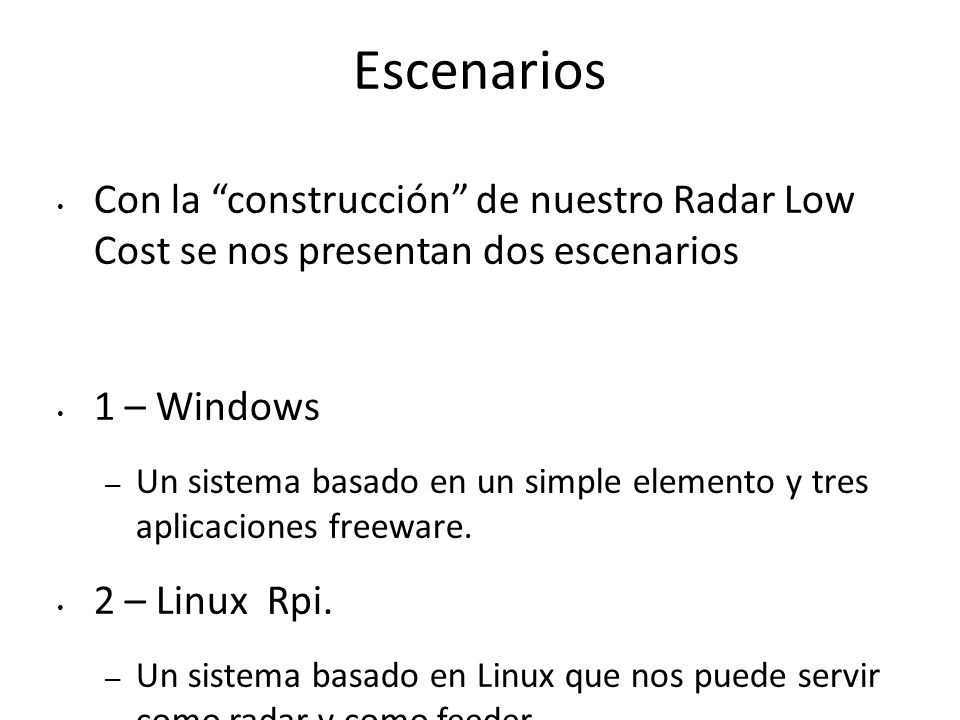

9 Escenarios Con la “construcción” de nuestro Radar Low Cost se nos presentan dos escenarios 1 – Windows Un sistema basado en un simple elemento y tres aplicaciones freeware. 2 – Linux Rpi. Un sistema basado en Linux que nos puede servir como radar y como feeder. Ventajas premium como feeders para FR24.

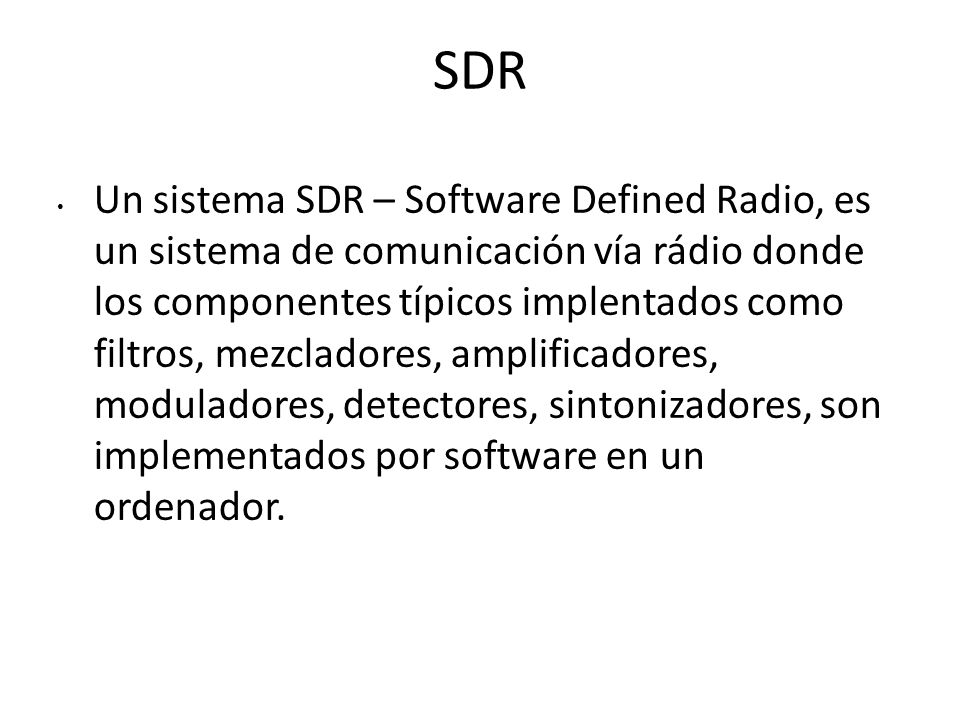

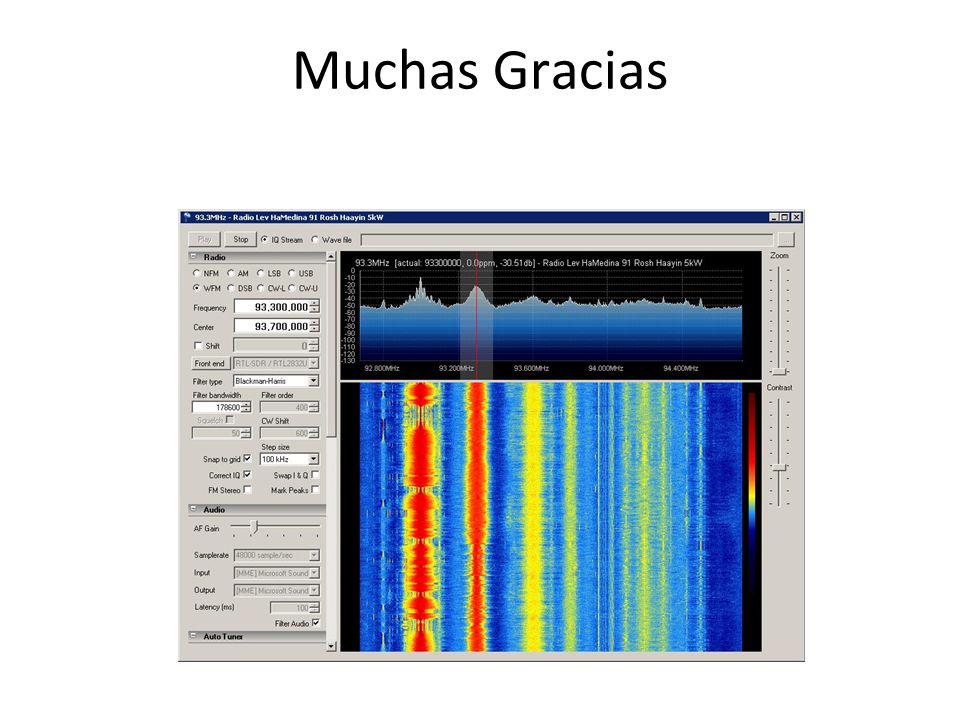

10 SDR Un sistema SDR – Software Defined Radio, es un sistema de comunicación vía rádio donde los componentes típicos implentados como filtros, mezcladores, amplificadores, moduladores, detectores, sintonizadores, son implementados por software en un ordenador.

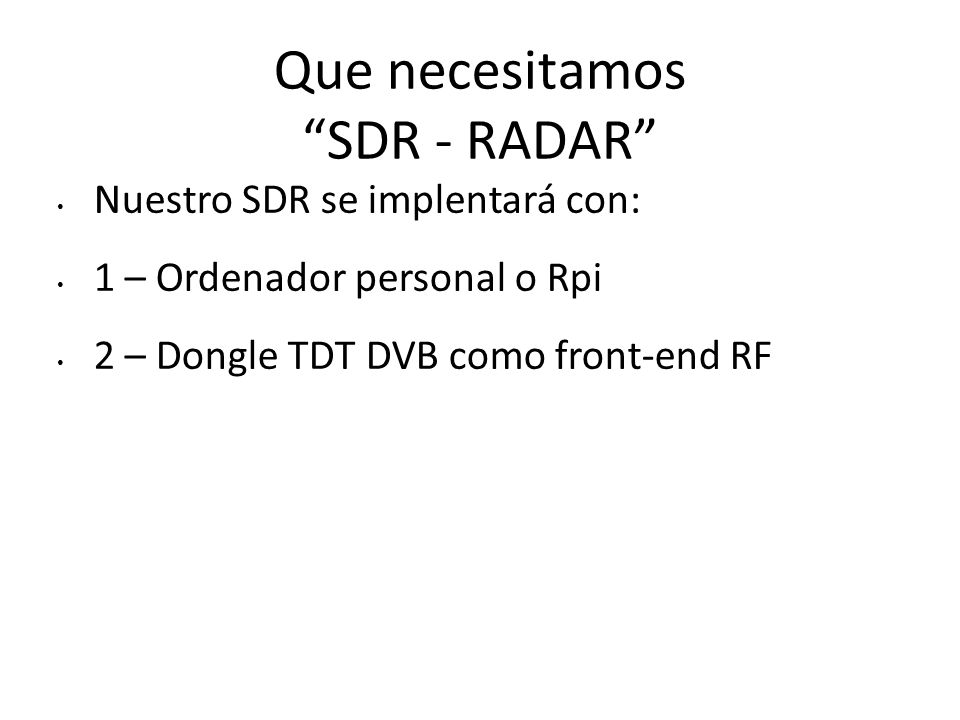

11 Que necesitamos “SDR - RADAR”
Nuestro SDR se implentará con: 1 – Ordenador personal o Rpi 2 – Dongle TDT DVB como front-end RF

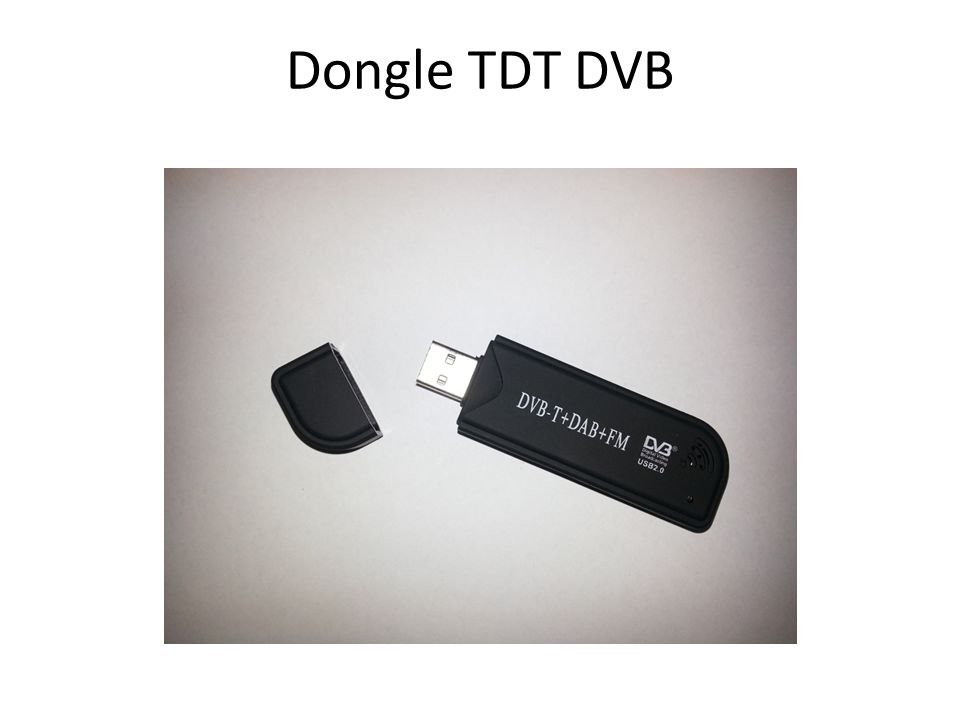

12 Dongle TDT DVB

13 Donde comprarlo El sistema SDR que utilizaremos es el basado en el chip Rafael Micro R820T e interface RTL2832U Hay multitud de sitios donde comprarlo, tales como Ebay, Amazon, Dealextreme. Su coste es menor a 20 € transporte incluido por lo que no hay problemas de aduanas. Estar seguros que el paquete lleva la antena si no queremos fabricarnos la nuestra.

14 Otros elementos necesarios

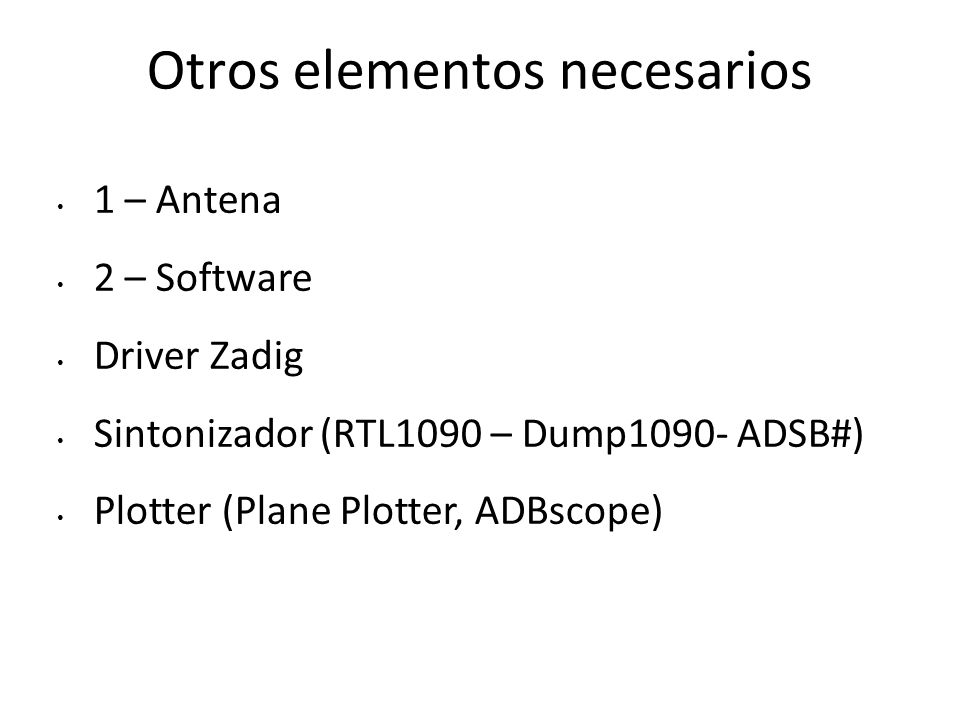

1 – Antena 2 – Software Driver Zadig Sintonizador (RTL1090 – Dump1090- ADSB#) Plotter (Plane Plotter, ADBscope)

15 Antenas Para poder captar las señales que emiten los aviones en la frecuencia de 1090 Mhz, necesitamos como es lógico una antena que esté preparada para esta frecuencia. Una antena es un simple dipolo de un tamaño determinado para cada frecuencia. Excepto para la antena Colinear, recomiendo cable H155 disponible en MercuryBCN

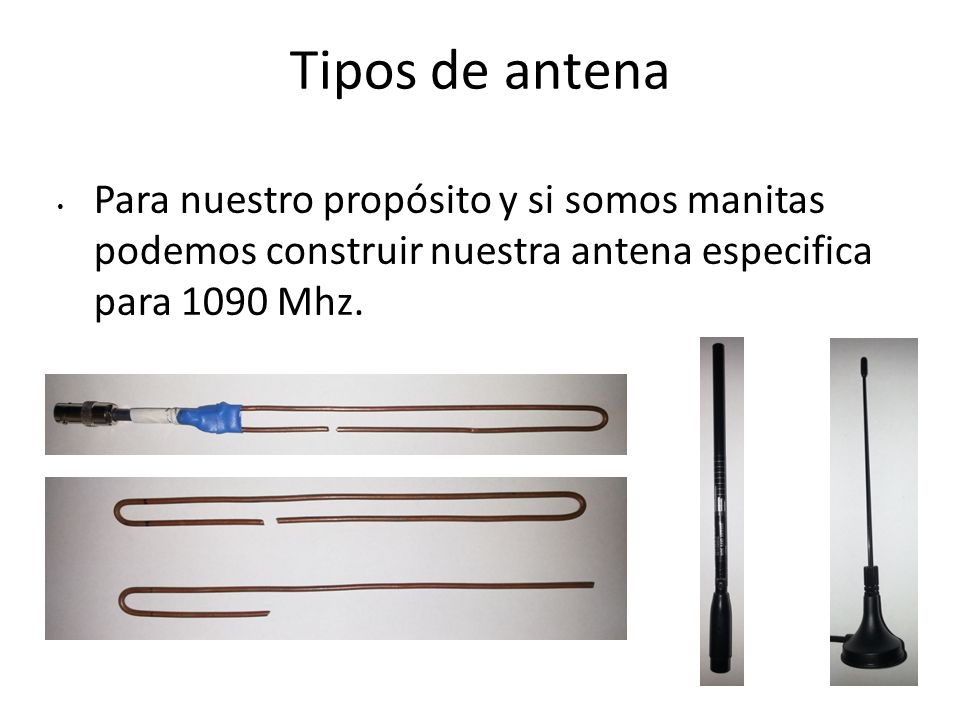

16 Tipos de antena Para nuestro propósito y si somos manitas podemos construir nuestra antena especifica para 1090 Mhz.

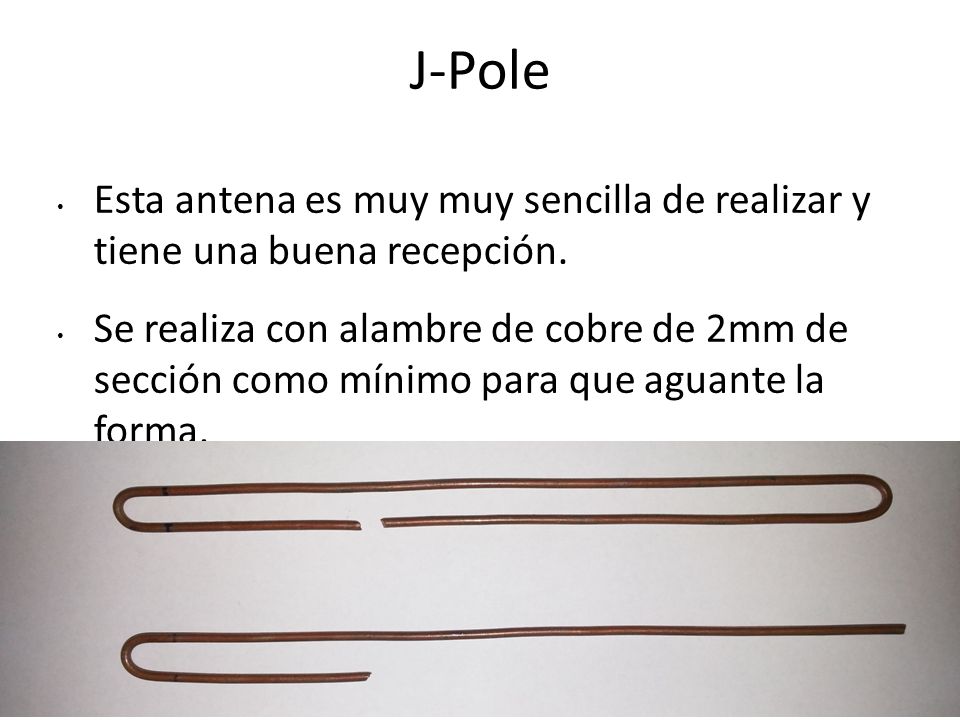

17 J-Pole Esta antena es muy muy sencilla de realizar y tiene una buena recepción. Se realiza con alambre de cobre de 2mm de sección como mínimo para que aguante la forma.

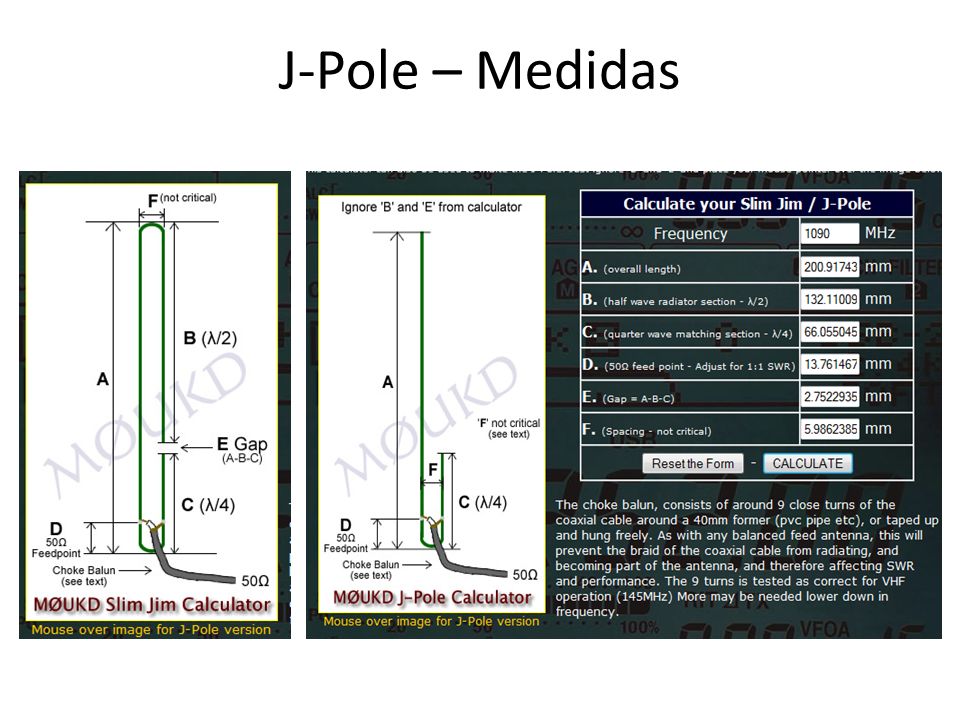

18 1818 J-Pole – Medidas

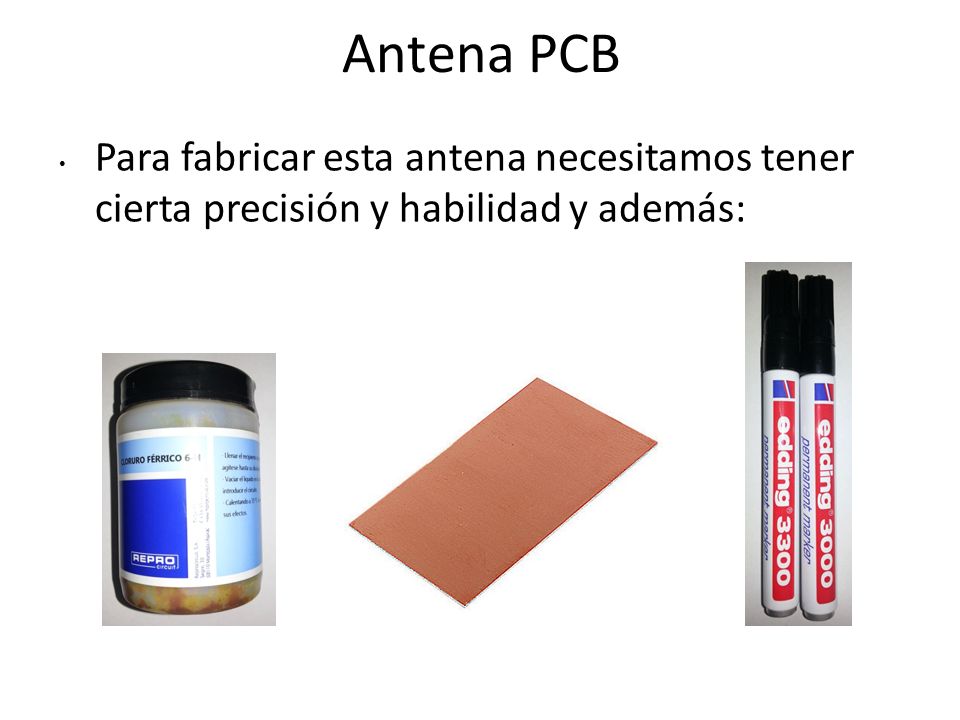

19 Antena PCB Para fabricar esta antena necesitamos tener cierta precisión y habilidad y además:

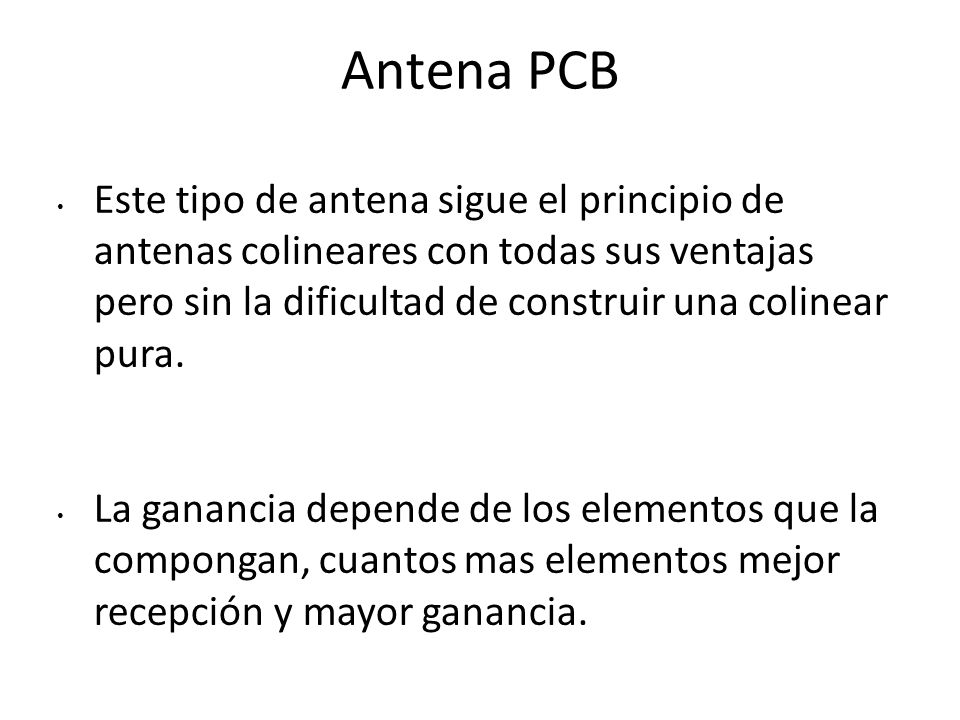

20 Antena PCB Este tipo de antena sigue el principio de antenas colineares con todas sus ventajas pero sin la dificultad de construir una colinear pura. La ganancia depende de los elementos que la compongan, cuantos mas elementos mejor recepción y mayor ganancia.

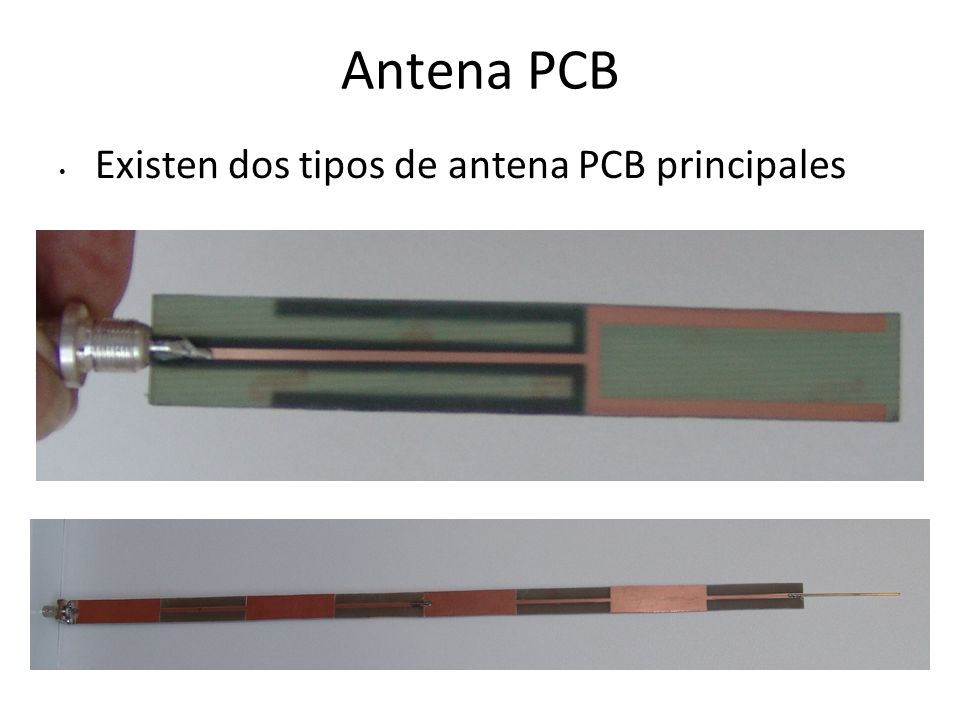

21 Antena PCB Existen dos tipos de antena PCB principales

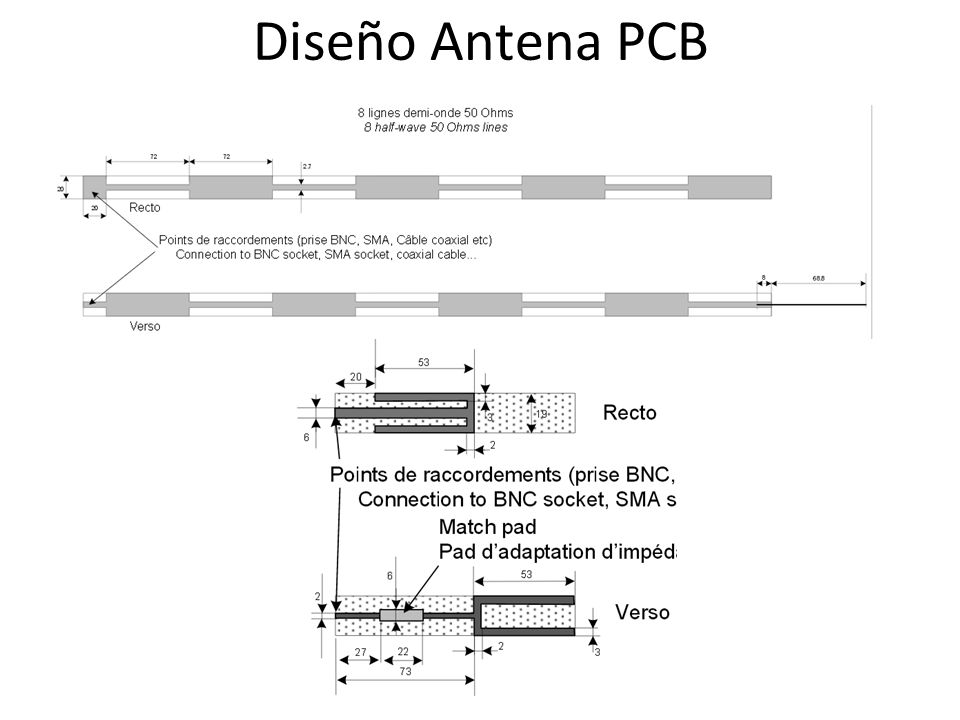

22 Diseño Antena PCB

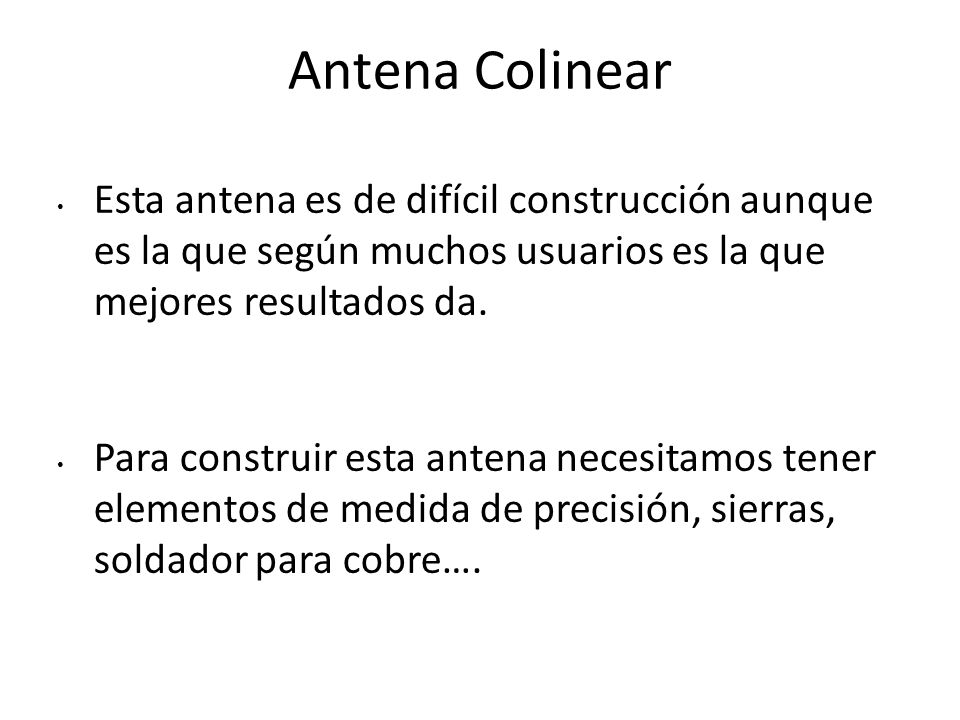

23 Antena Colinear Esta antena es de difícil construcción aunque es la que según muchos usuarios es la que mejores resultados da. Para construir esta antena necesitamos tener elementos de medida de precisión, sierras, soldador para cobre….

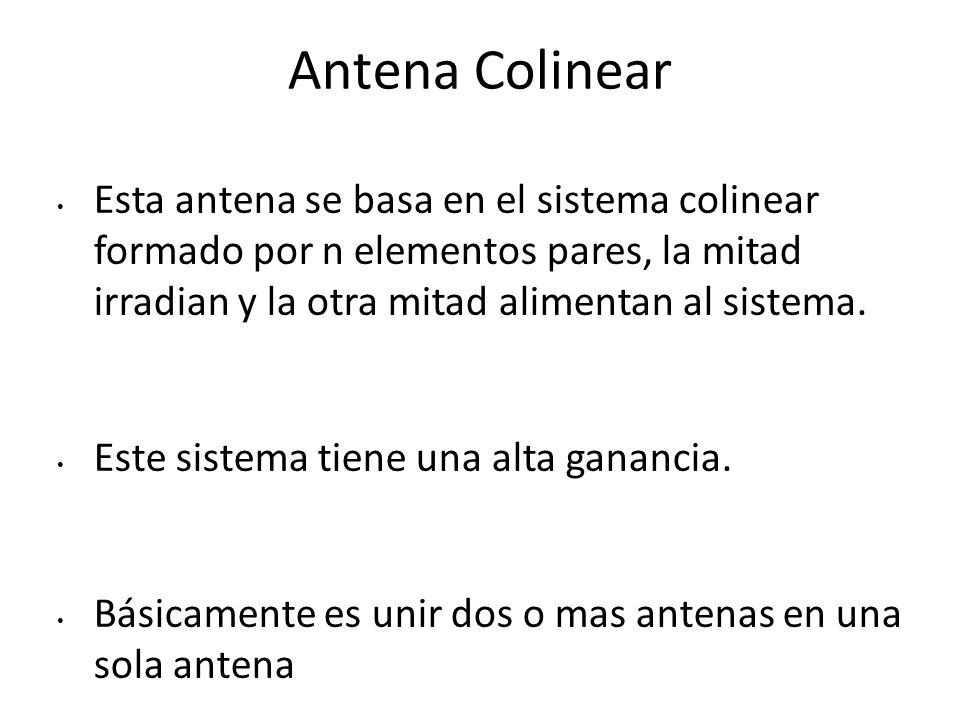

24 Antena Colinear Esta antena se basa en el sistema colinear formado por n elementos pares, la mitad irradian y la otra mitad alimentan al sistema. Este sistema tiene una alta ganancia. Básicamente es unir dos o mas antenas en una sola antena

25 Antena Colinear Elementos necesarios:

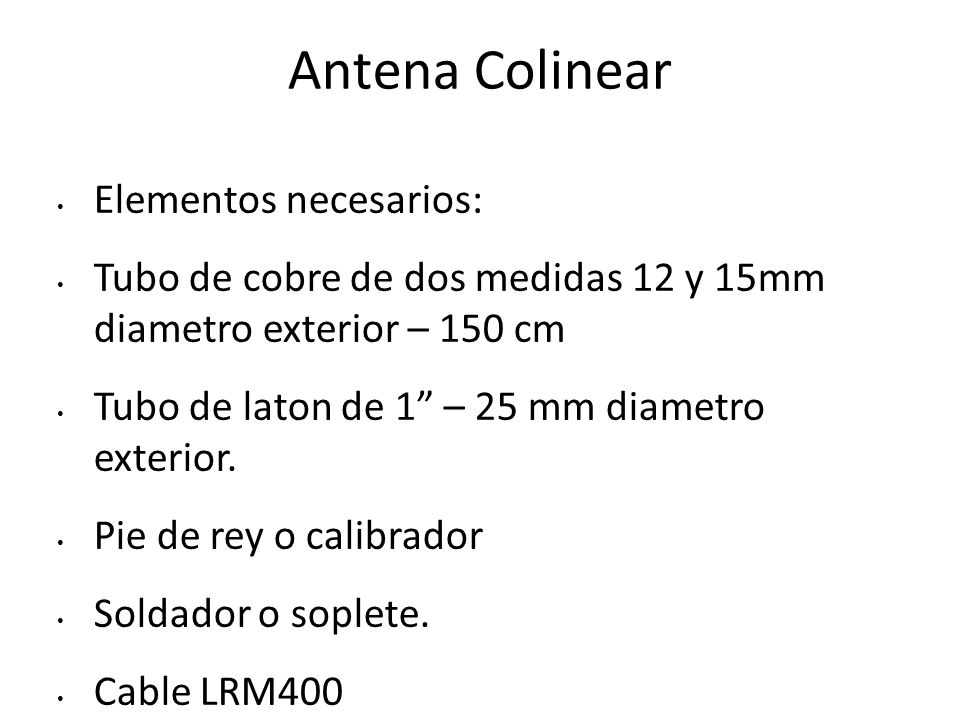

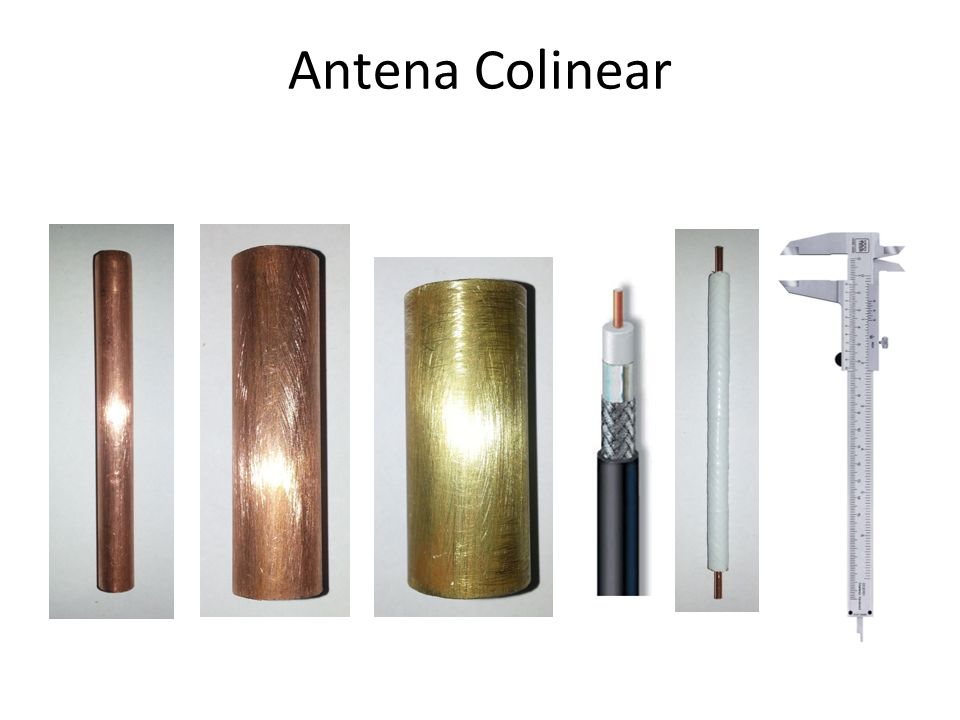

Tubo de cobre de dos medidas 12 y 15mm diametro exterior – 150 cm Tubo de laton de 1” – 25 mm diametro exterior. Pie de rey o calibrador Soldador o soplete. Cable LRM400

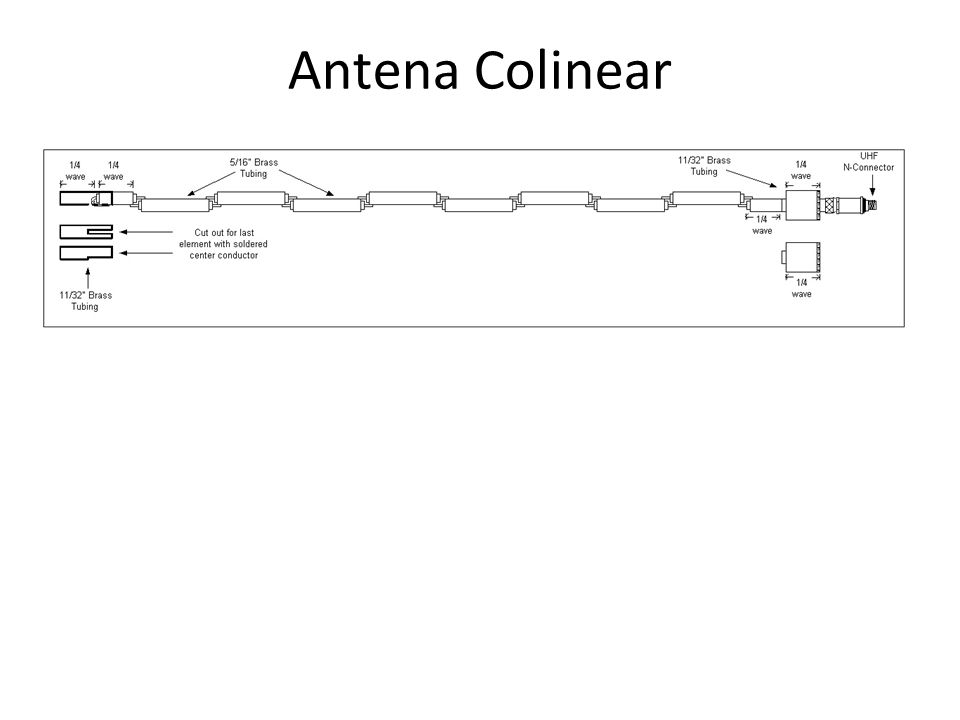

26 Antena Colinear

27 Antena Colinear

28 Otras antenas

29 Software Una vez tenemos nuestro Dongle TDT Usb y nuestra antena hemos de hacer que este se comunique con el ordenador, descodifique las señales recibidas y las muestre en tiempo real. El driver necesario NO es el que viene con el CD del Dongle porque generará conflictos graves. NO debemos instalarlo bajo ningún concepto. El driver a usar es Zadig

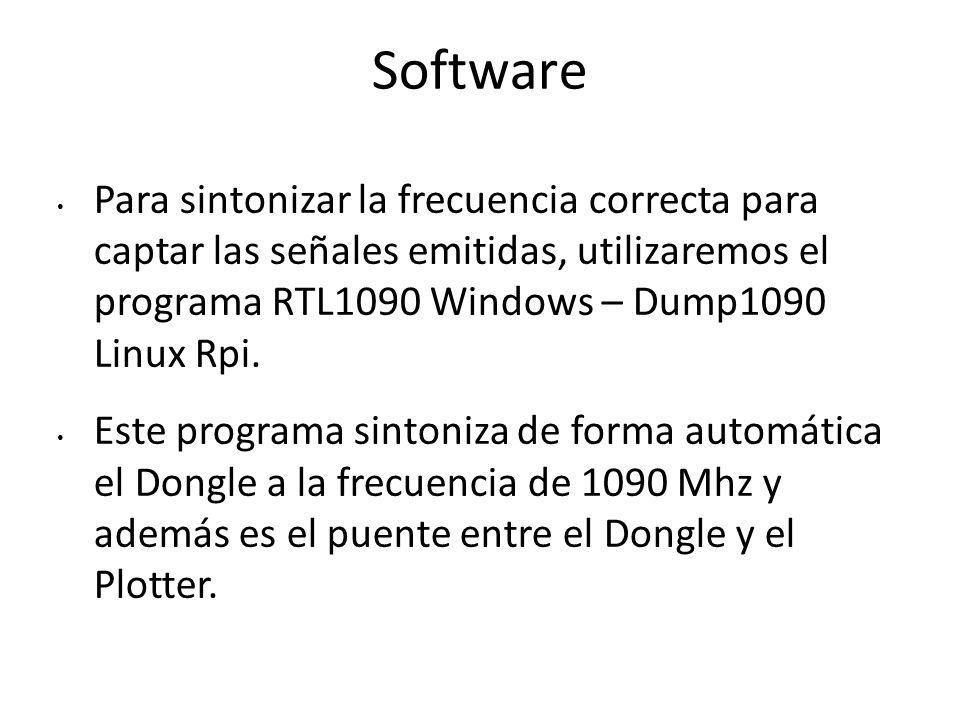

30 Software Para sintonizar la frecuencia correcta para captar las señales emitidas, utilizaremos el programa RTL1090 Windows – Dump Linux Rpi. Este programa sintoniza de forma automática el Dongle a la frecuencia de 1090 Mhz y además es el puente entre el Dongle y el Plotter.

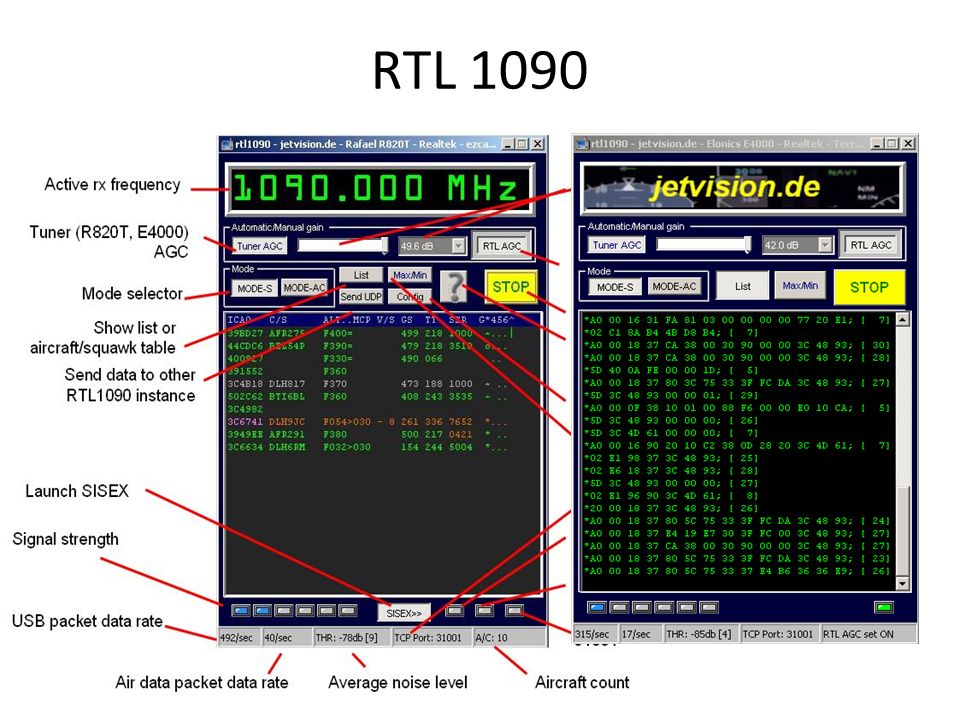

31 RTL 1090

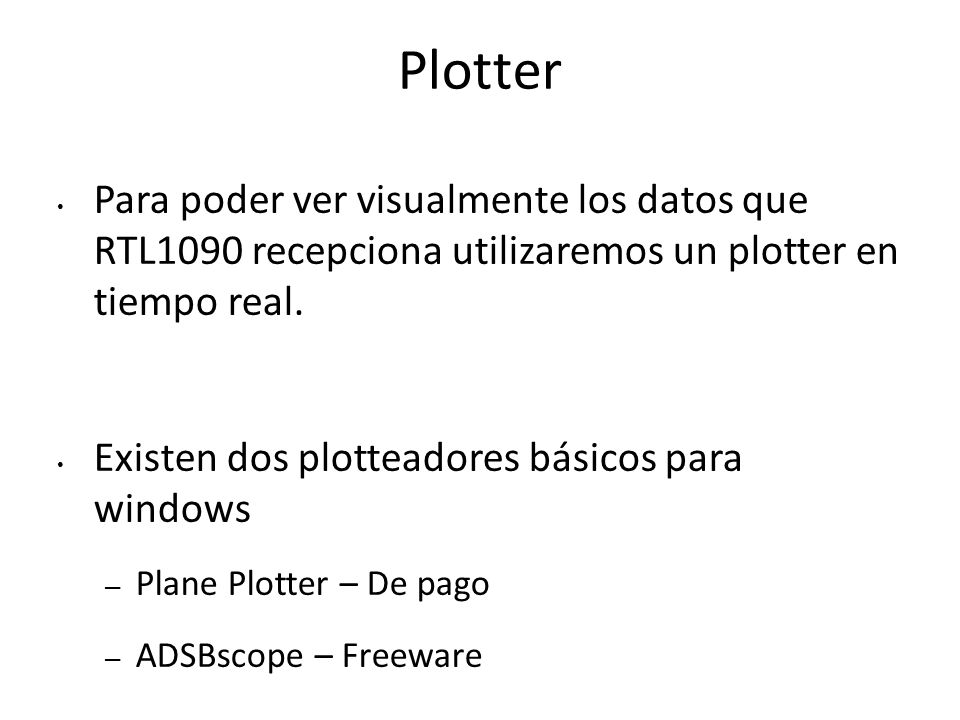

32 Plotter Para poder ver visualmente los datos que RTL1090 recepciona utilizaremos un plotter en tiempo real. Existen dos plotteadores básicos para windows Plane Plotter – De pago ADSBscope – Freeware Para Linux Rpi los plotteadores son via web- server y para ello tenemos el propio Dump1090 y Virtual Radar Server

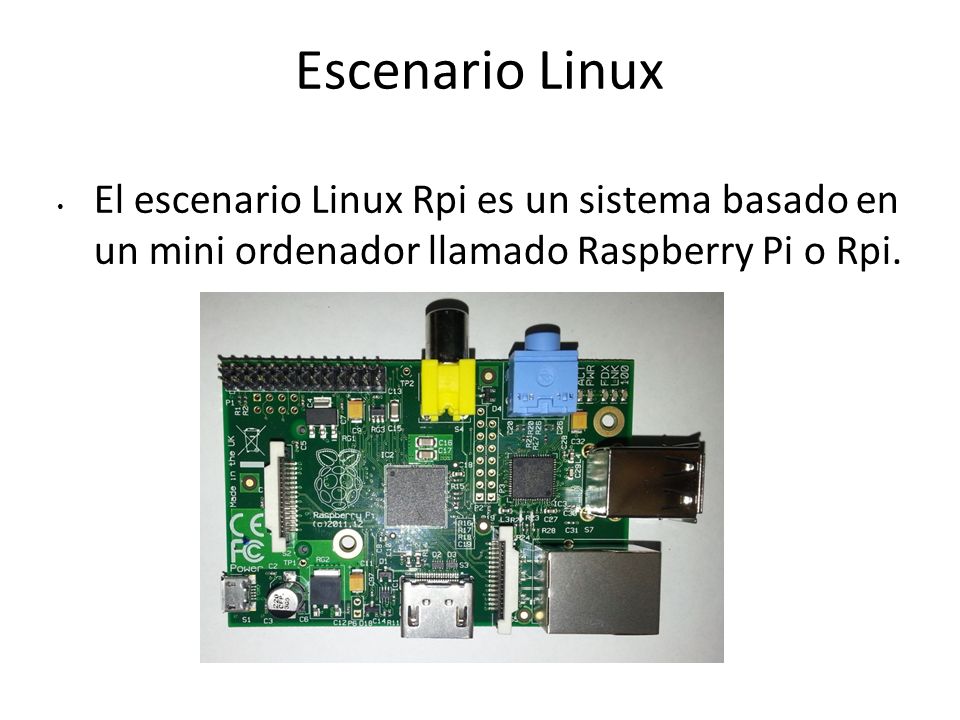

33 Escenario Linux El escenario Linux Rpi es un sistema basado en un mini ordenador llamado Raspberry Pi o Rpi.

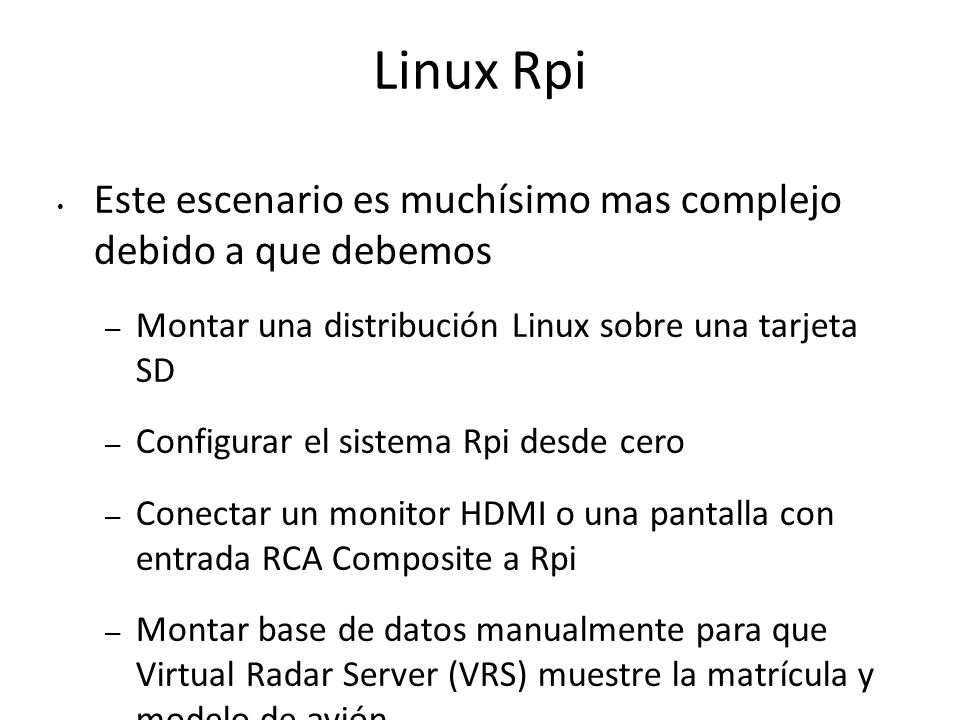

34 Linux Rpi Este escenario es muchísimo mas complejo debido a que debemos Montar una distribución Linux sobre una tarjeta SD Configurar el sistema Rpi desde cero Conectar un monitor HDMI o una pantalla con entrada RCA Composite a Rpi Montar base de datos manualmente para que Virtual Radar Server (VRS) muestre la matrícula y modelo de avión Montar feeder de FR24 sobre Linux (disponible de forma nativa para compilar)

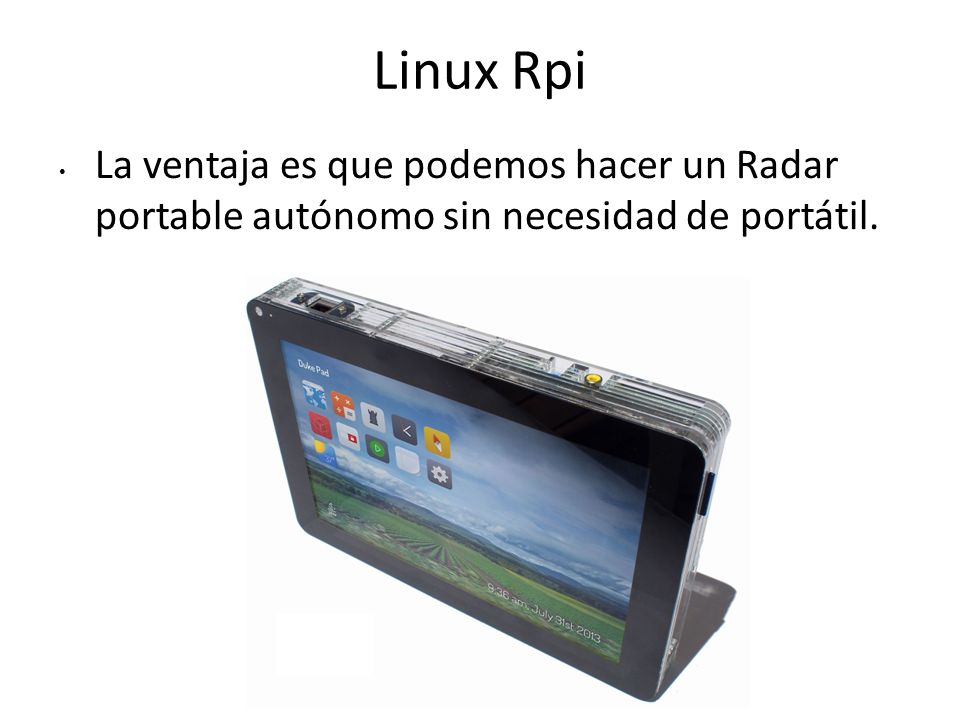

35 Linux Rpi La ventaja es que podemos hacer un Radar portable autónomo sin necesidad de portátil.
