Colaboración conjunta entre La Municipalidad de Desamparados y SAHE Representaciones Internacionales S.A. Ruredil S.p.a. Proyecto: Estabilización de Calle.

Presentaciones similares


Presentación del tema: "Colaboración conjunta entre La Municipalidad de Desamparados y SAHE Representaciones Internacionales S.A. Ruredil S.p.a. Proyecto: Estabilización de Calle."— Transcripción de la presentación:

1

2 Colaboración conjunta entre La Municipalidad de Desamparados y SAHE Representaciones Internacionales S.A. Ruredil S.p.a. Proyecto: Estabilización de Calle de tierra arcillosa y piedras con el producto LEVOSTAB 99 Frailes Desamparados Costa Rica

3 Ubicación: Frailes de Desamparados, Costa Rica

4

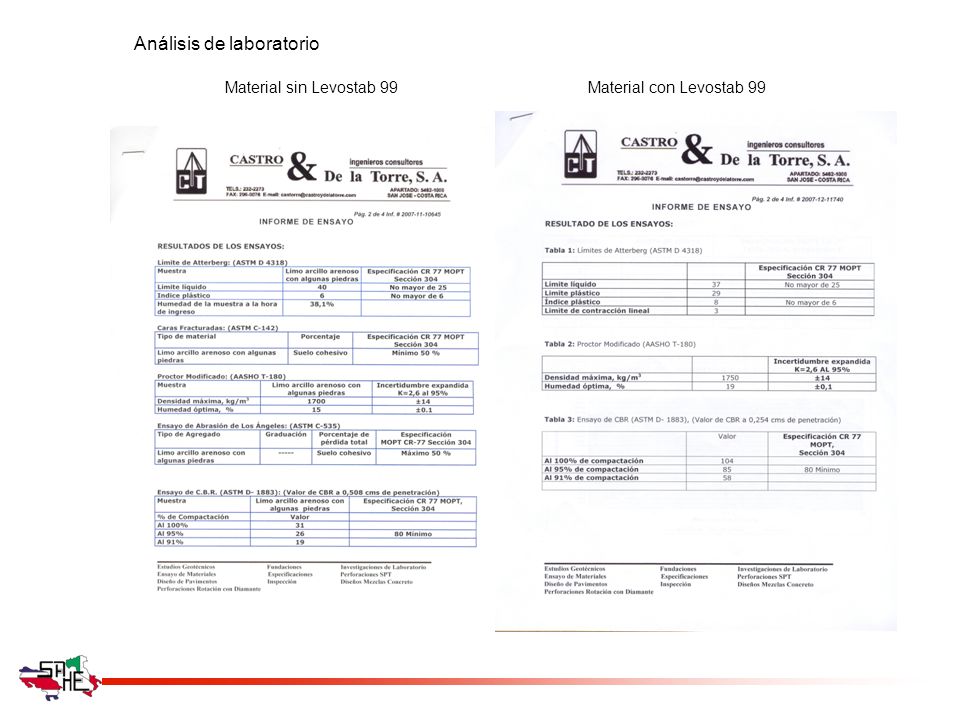

5 Análisis de laboratorio Material sin Levostab 99Material con Levostab 99

6 Estado original de la calle: Calle de tierra limo arcilloso arenoso con piedras en estado de regular a malo. Se pretende con este ensayo demostrar la eficacia del uso del Levostab 99 en la reparación de calles de tierra natural

7 Primer paso: Reparación de la base de la calle, demolición y nivelación de la misma. Se demolió la calle hasta un nivel donde encontramos una base estable el cual fue nivelado adecuadamente para poder luego formar la capa de carpeta de tierra donde se aplicara el producto Levostab 99 que servirá como carpeta transitable en esta calle

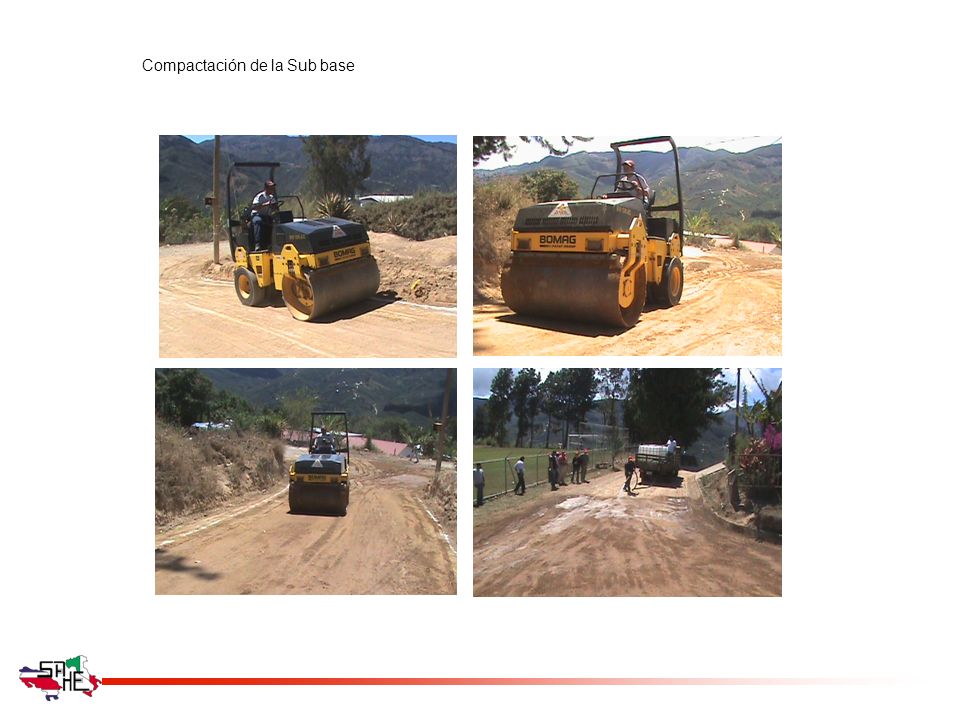

8 Compactación de la Sub base

9 Segundo paso. Colocación y distribución y homogenización del material Limo arcilloso arenoso que se utilizará para la aplicación del producto Levostab 99. Homogenización del material Limo arcilloso arenoso que servirá para la formación de la capa transitable conjuntamente con el material Levostab 99 y distribución del producto.

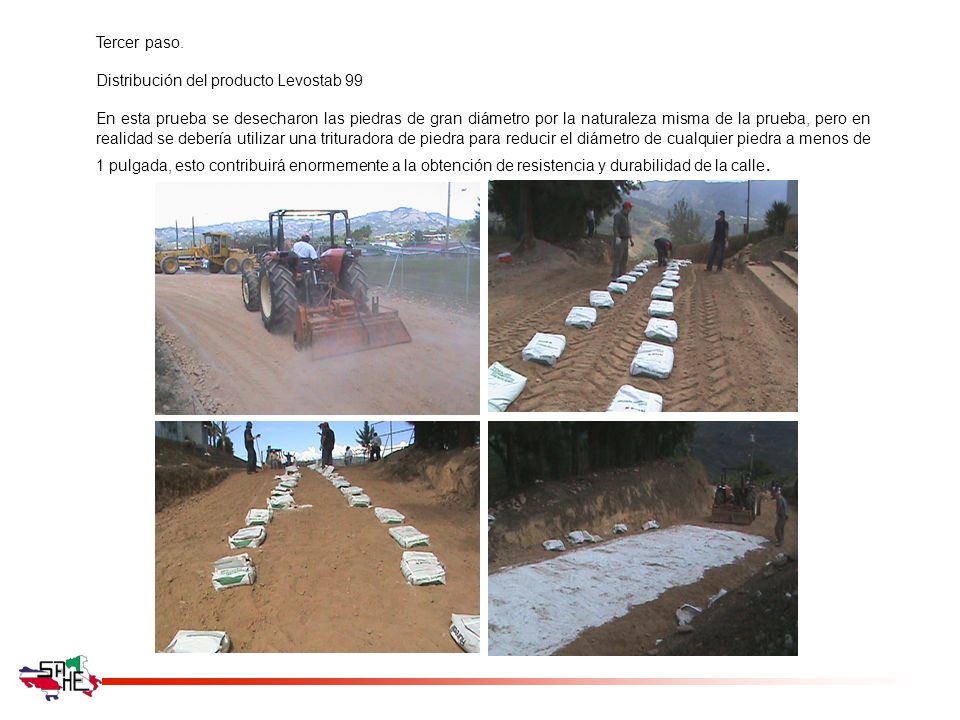

10 Tercer paso. Distribución del producto Levostab 99 En esta prueba se desecharon las piedras de gran diámetro por la naturaleza misma de la prueba, pero en realidad se debería utilizar una trituradora de piedra para reducir el diámetro de cualquier piedra a menos de 1 pulgada, esto contribuirá enormemente a la obtención de resistencia y durabilidad de la calle.

11 Distribución del Producto Levostab 99 con una dosis de utilización de: En la parte plana de la calle: 6-8 Kg. por metro cuadrado En la parte con pendiente de la calle: Kg. por metro cuadrado

12 Cuarto paso. Homogenización del material Limo arcilloso arenoso con el Levostab 99. La maquinaria que se utiliza para llevar a cabo la homogenización de los productos es una volteadora agrícola, esta maquina debe pasarse varias veces sobre el material hasta lograr que la capa conformada por la tierra y el Levostab 99 sea una sola; La profundidad de esta capa de producto es de 10 CM

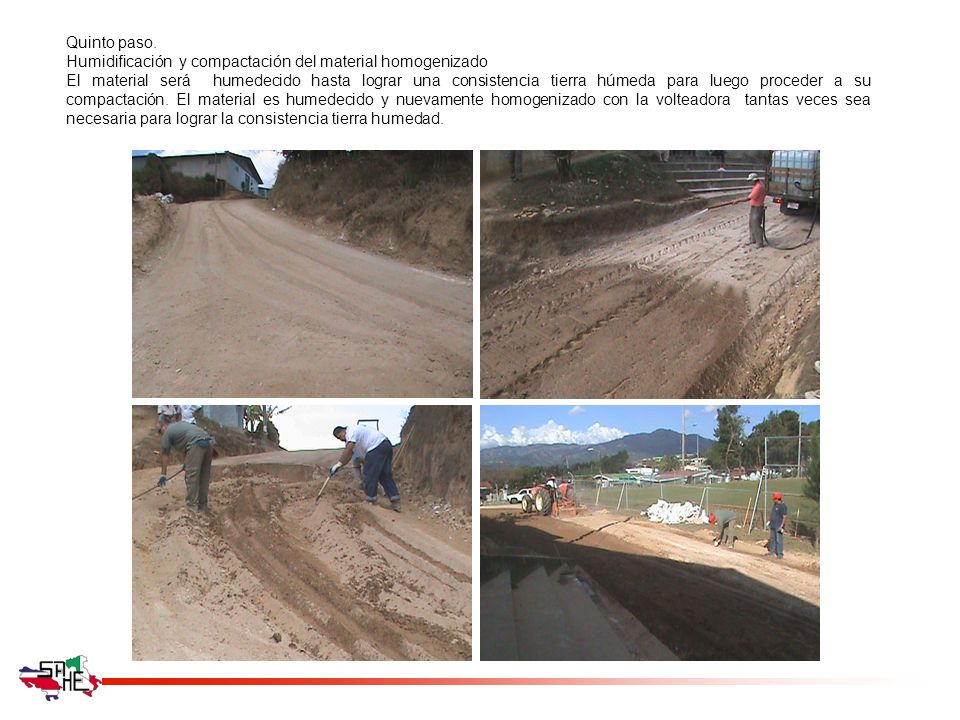

13 Quinto paso. Humidificación y compactación del material homogenizado El material será humedecido hasta lograr una consistencia tierra húmeda para luego proceder a su compactación. El material es humedecido y nuevamente homogenizado con la volteadora tantas veces sea necesaria para lograr la consistencia tierra humedad.

14

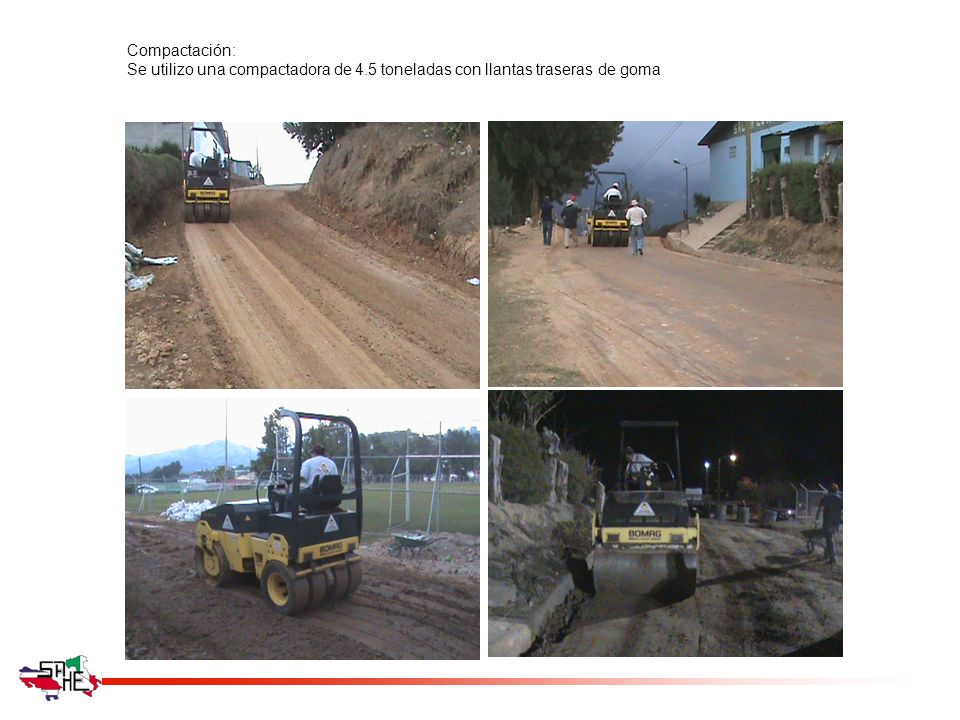

15 Compactación: Se utilizo una compactadora de 4.5 toneladas con llantas traseras de goma

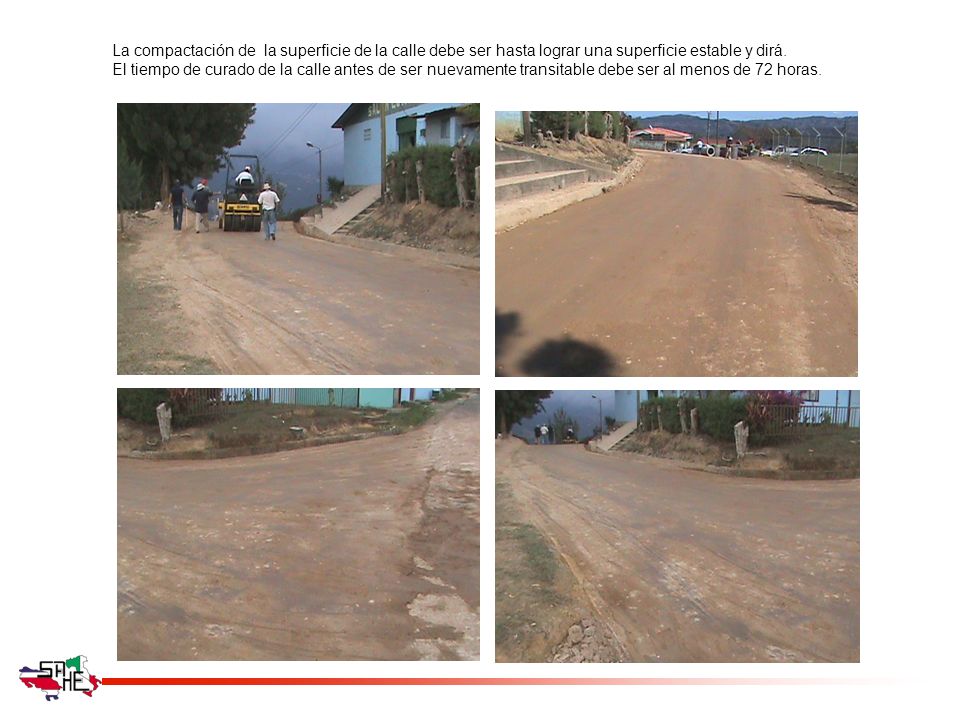

16 La compactación de la superficie de la calle debe ser hasta lograr una superficie estable y dirá. El tiempo de curado de la calle antes de ser nuevamente transitable debe ser al menos de 72 horas.

17

18 Tres semanas después de la aplicación del Levostab 99

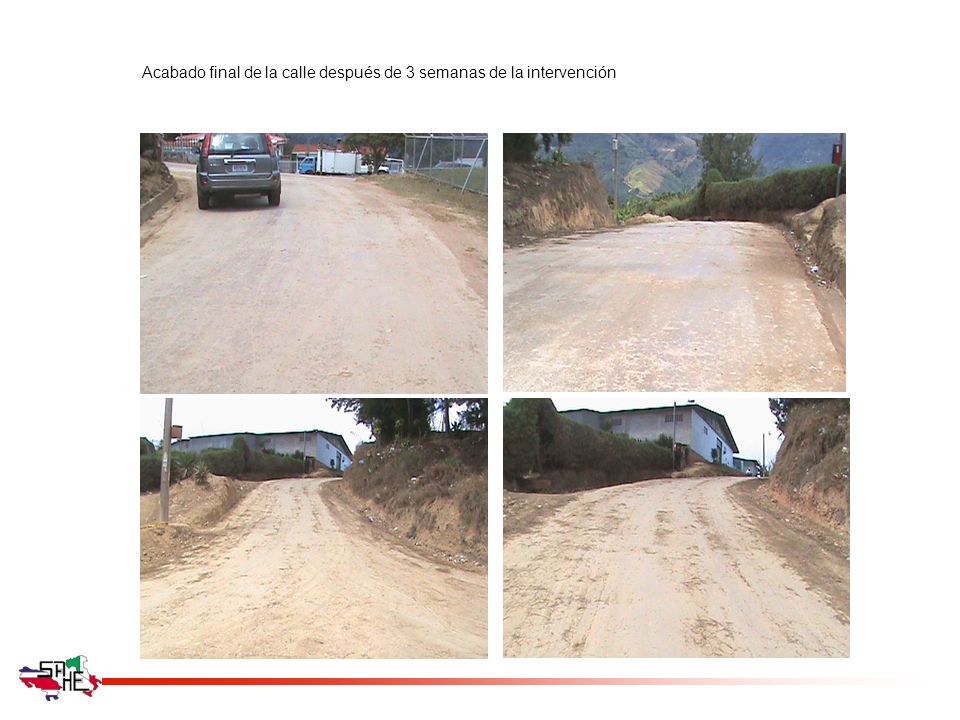

19 Acabado final de la calle después de 3 semanas de la intervención

20

21

22

23

24 Diez semanas después de la aplicación del Levostab 99

25

26

27

28

29

30
