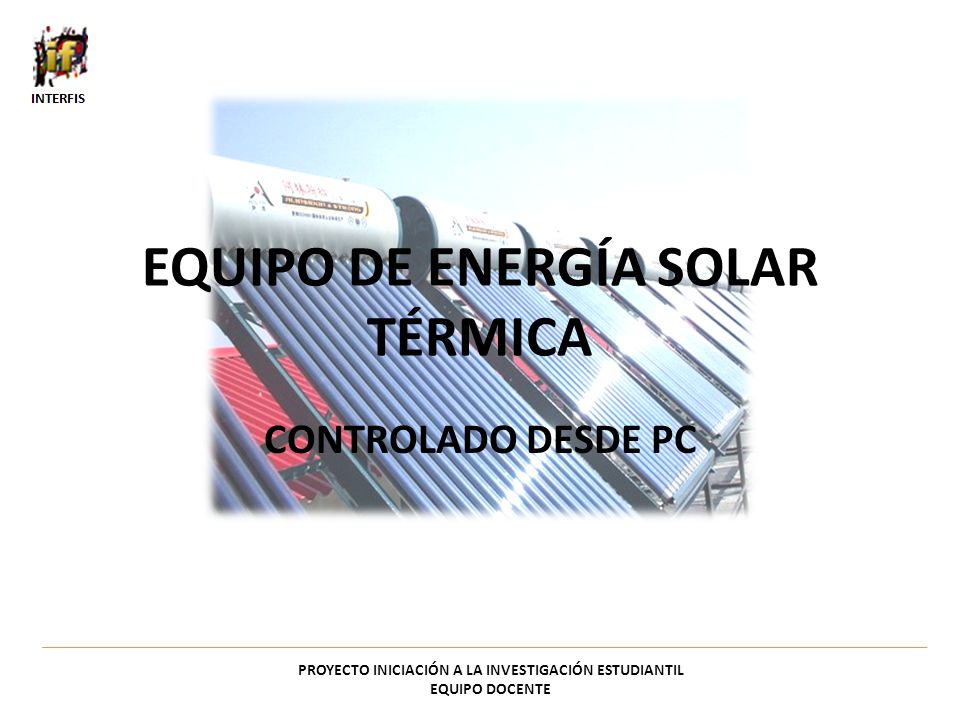

1 EQUIPO DE ENERGÍA SOLAR TÉRMICA CONTROLADO DESDE PC PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE

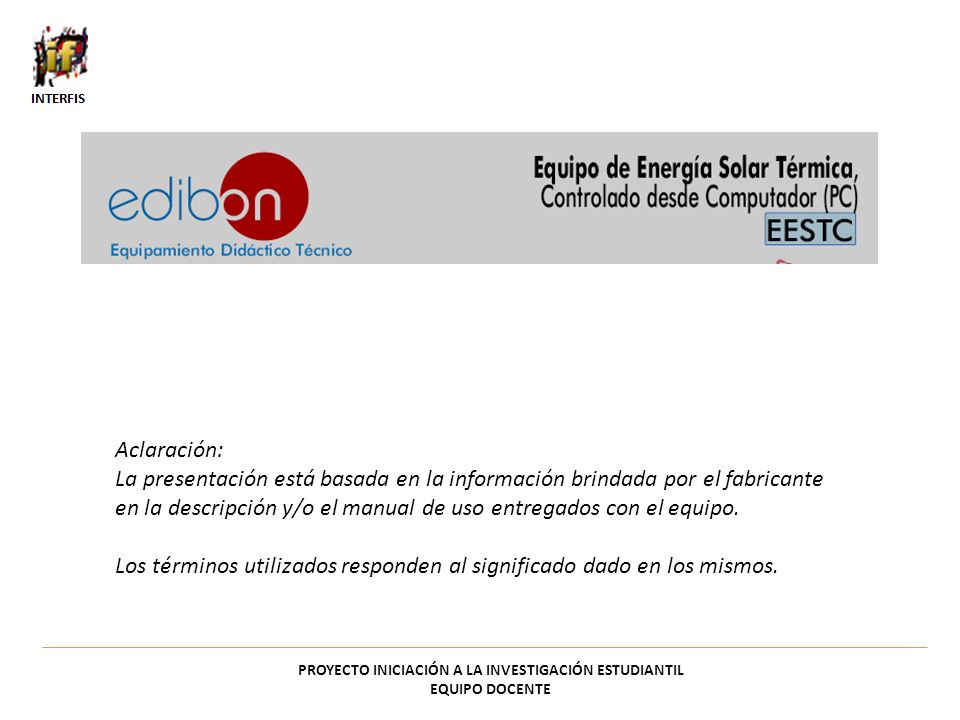

2 PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE Aclaración: La presentación está basada en la información brindada por el fabricante en la descripción y/o el manual de uso entregados con el equipo. Los términos utilizados responden al significado dado en los mismos.

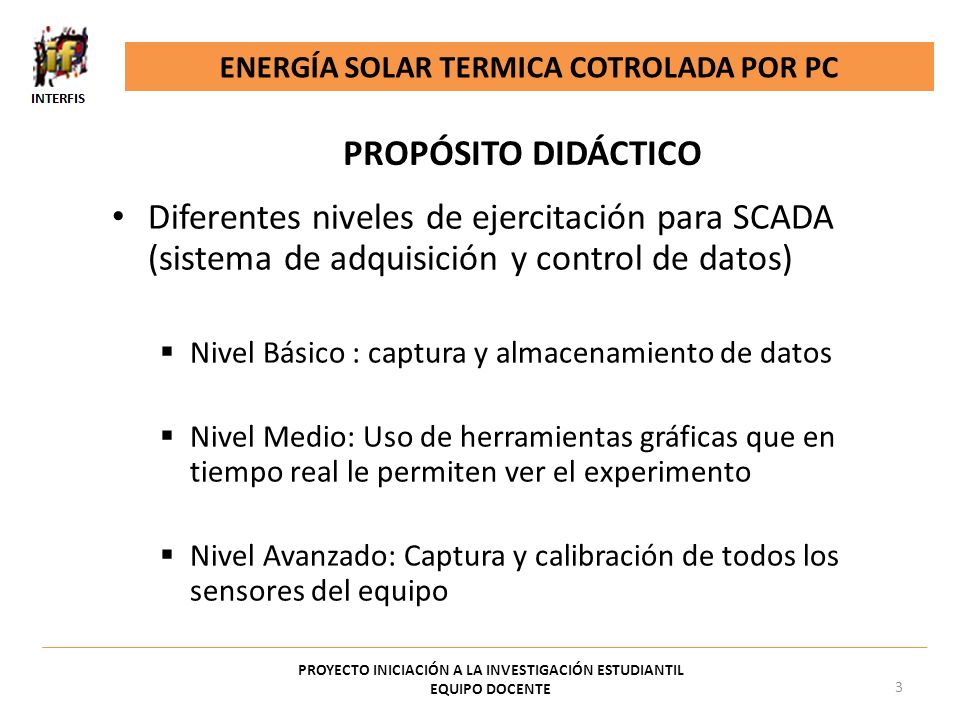

3 PROPÓSITO DIDÁCTICO Diferentes niveles de ejercitación para SCADA (sistema de adquisición y control de datos) Nivel Básico : captura y almacenamiento de datos Nivel Medio: Uso de herramientas gráficas que en tiempo real le permiten ver el experimento Nivel Avanzado: Captura y calibración de todos los sensores del equipo ENERGÍA SOLAR TERMICA COTROLADA POR PC PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE 3

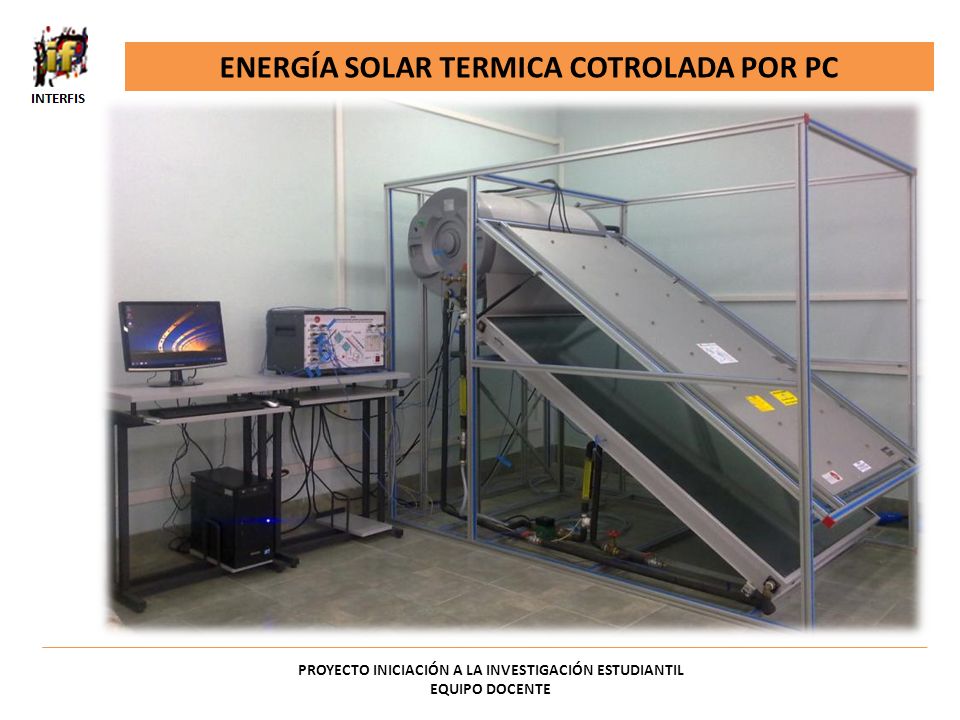

4 ENERGÍA SOLAR TERMICA COTROLADA POR PC PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE

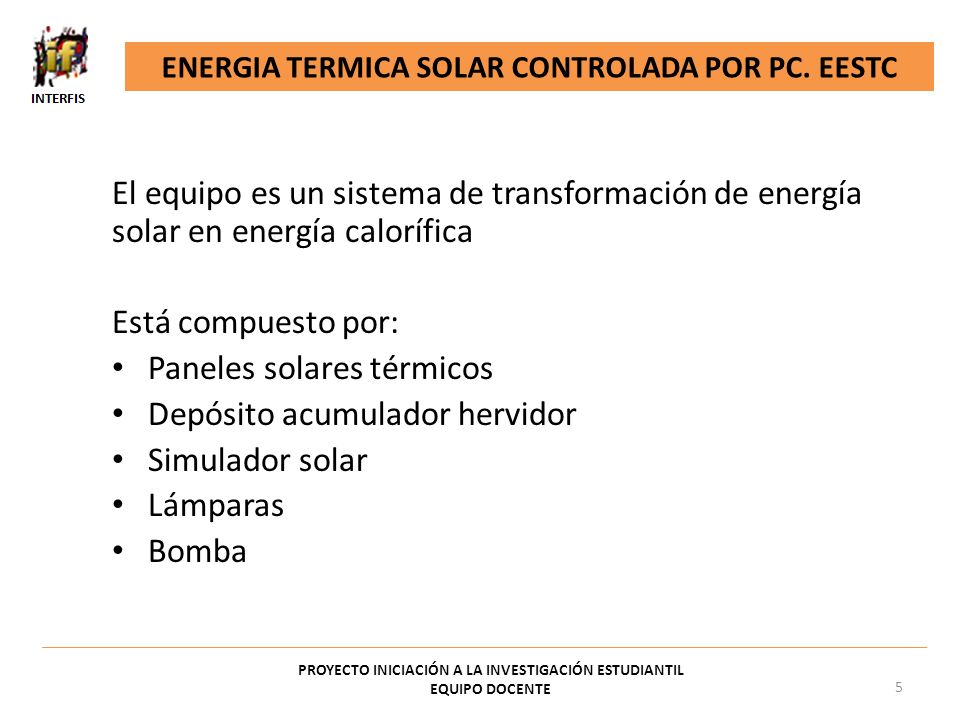

5 El equipo es un sistema de transformación de energía solar en energía calorífica Está compuesto por: Paneles solares térmicos Depósito acumulador hervidor Simulador solar Lámparas Bomba ENERGIA TERMICA SOLAR CONTROLADA POR PC. EESTC PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE 5

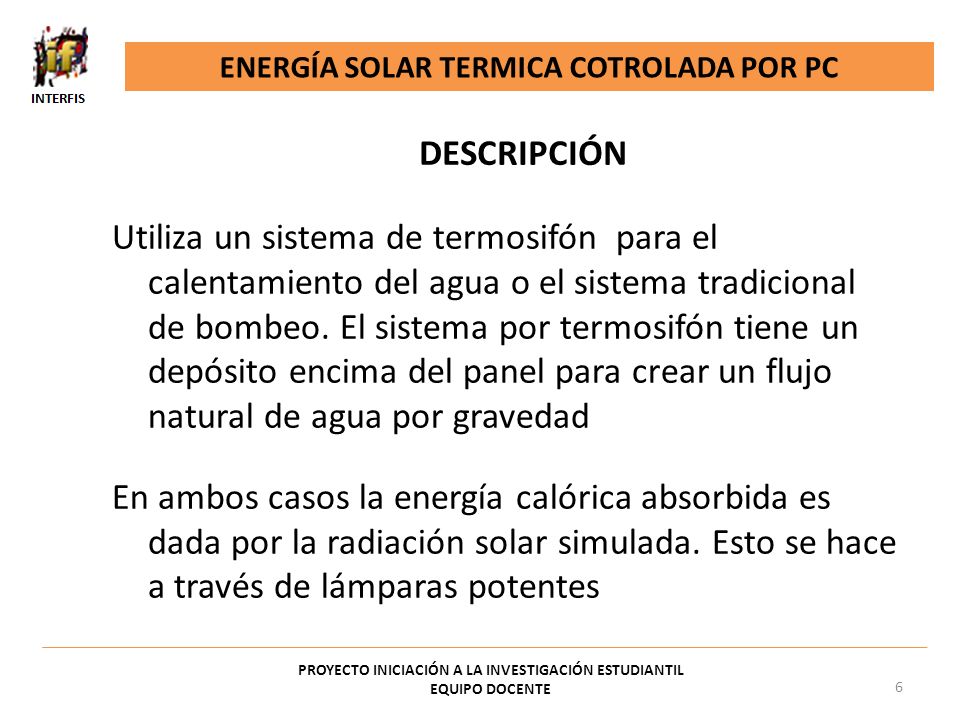

6 Utiliza un sistema de termosifón para el calentamiento del agua o el sistema tradicional de bombeo. El sistema por termosifón tiene un depósito encima del panel para crear un flujo natural de agua por gravedad En ambos casos la energía calórica absorbida es dada por la radiación solar simulada. Esto se hace a través de lámparas potentes ENERGÍA SOLAR TERMICA COTROLADA POR PC PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE 6 DESCRIPCIÓN

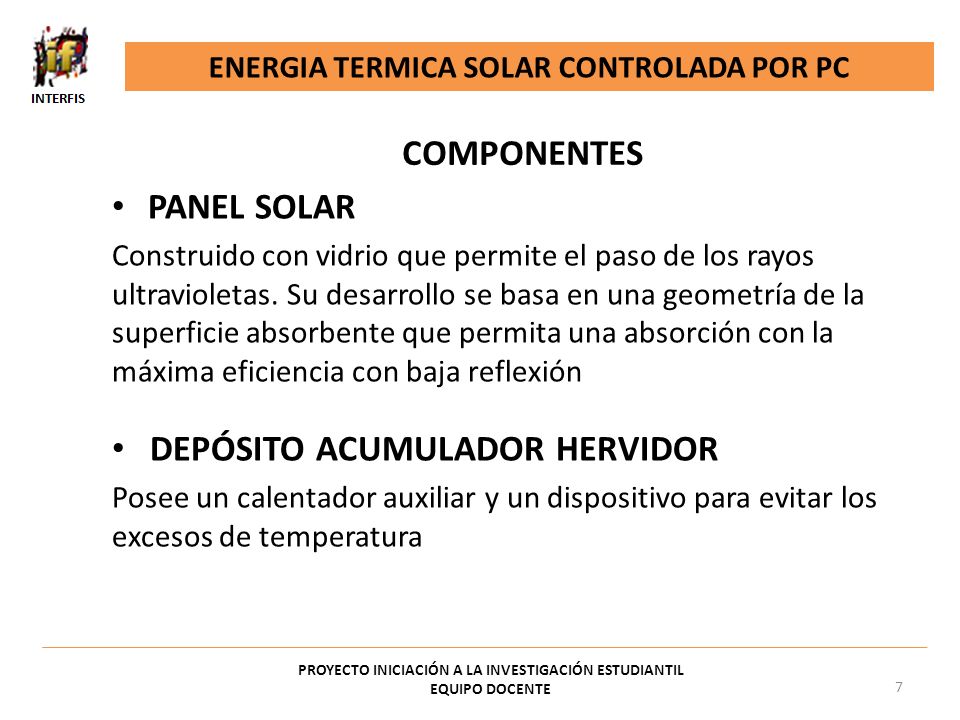

7 PANEL SOLAR Construido con vidrio que permite el paso de los rayos ultravioletas. Su desarrollo se basa en una geometría de la superficie absorbente que permita una absorción con la máxima eficiencia con baja reflexión DEPÓSITO ACUMULADOR HERVIDOR Posee un calentador auxiliar y un dispositivo para evitar los excesos de temperatura ENERGIA TERMICA SOLAR CONTROLADA POR PC PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE 7 COMPONENTES

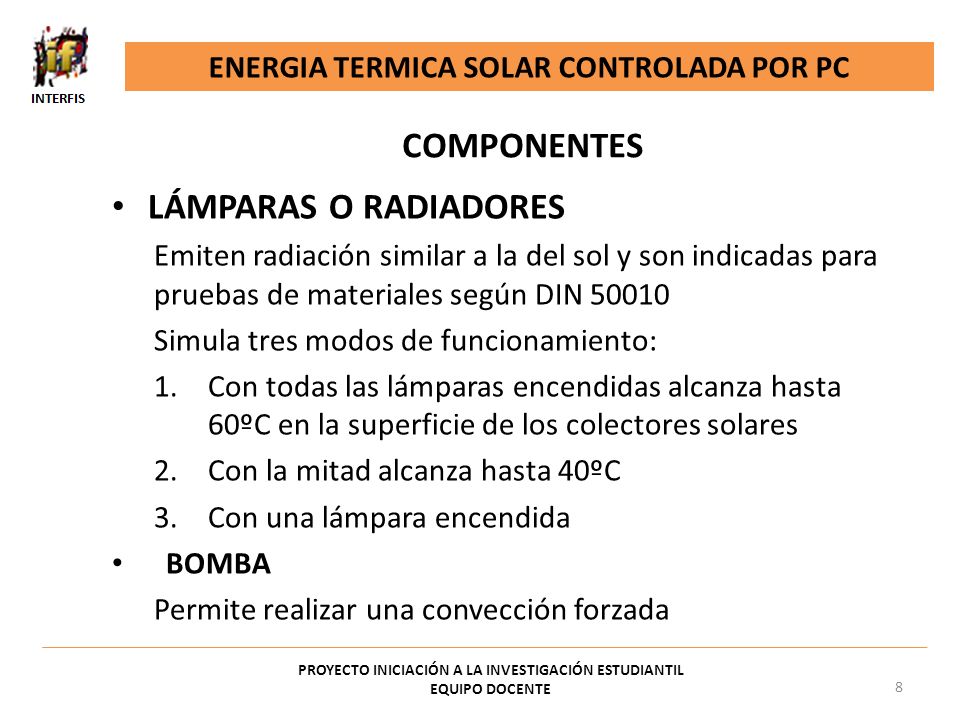

8 LÁMPARAS O RADIADORES Emiten radiación similar a la del sol y son indicadas para pruebas de materiales según DIN Simula tres modos de funcionamiento: 1.Con todas las lámparas encendidas alcanza hasta 60ºC en la superficie de los colectores solares 2.Con la mitad alcanza hasta 40ºC 3.Con una lámpara encendida BOMBA Permite realizar una convección forzada ENERGIA TERMICA SOLAR CONTROLADA POR PC PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE 8 COMPONENTES

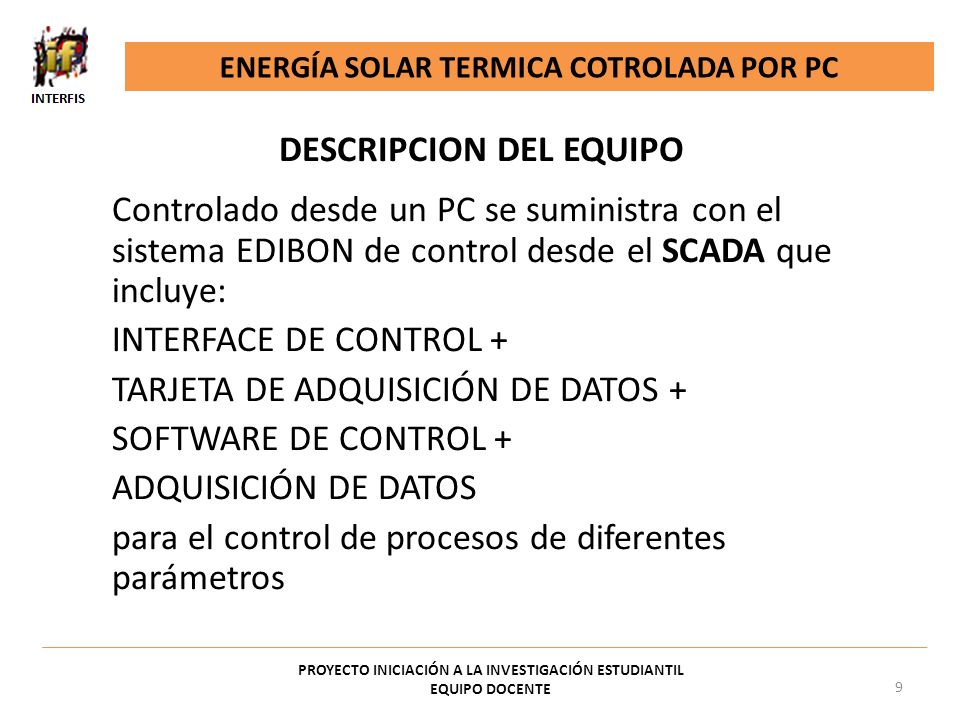

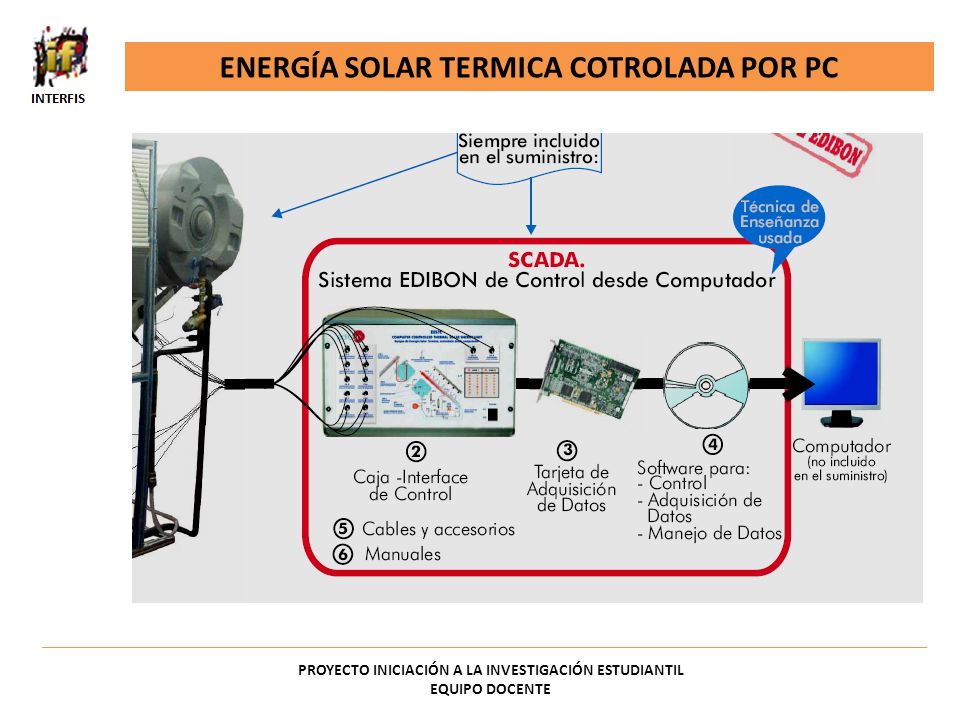

9 DESCRIPCION DEL EQUIPO Controlado desde un PC se suministra con el sistema EDIBON de control desde el SCADA que incluye: INTERFACE DE CONTROL + TARJETA DE ADQUISICIÓN DE DATOS + SOFTWARE DE CONTROL + ADQUISICIÓN DE DATOS para el control de procesos de diferentes parámetros ENERGÍA SOLAR TERMICA COTROLADA POR PC PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE 9

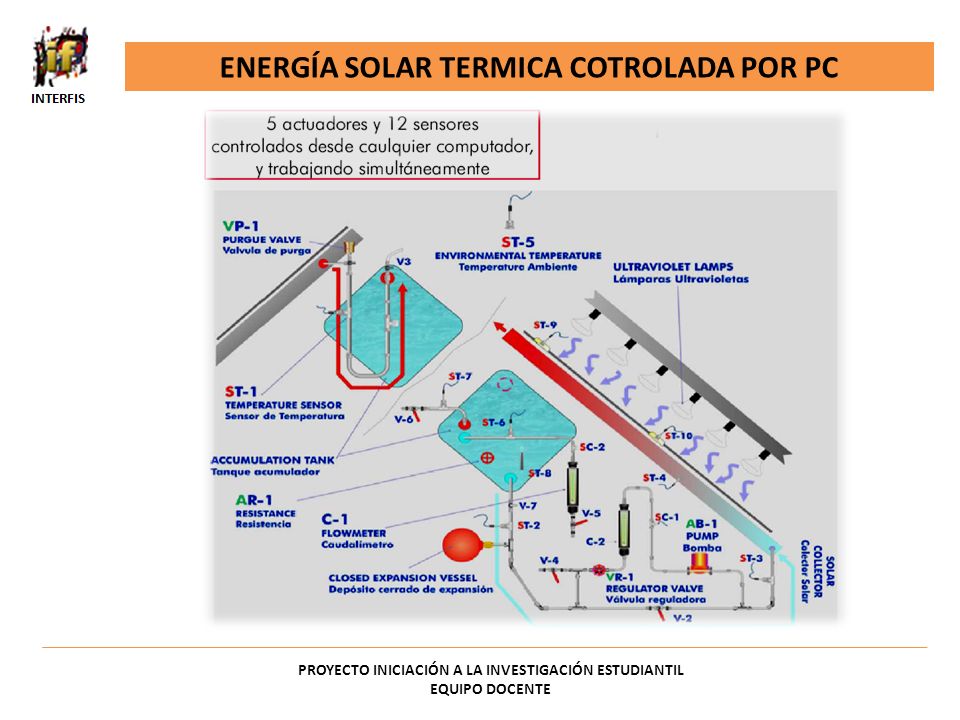

10 ENERGÍA SOLAR TERMICA COTROLADA POR PC PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE

11 ENERGÍA SOLAR TERMICA COTROLADA POR PC PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE

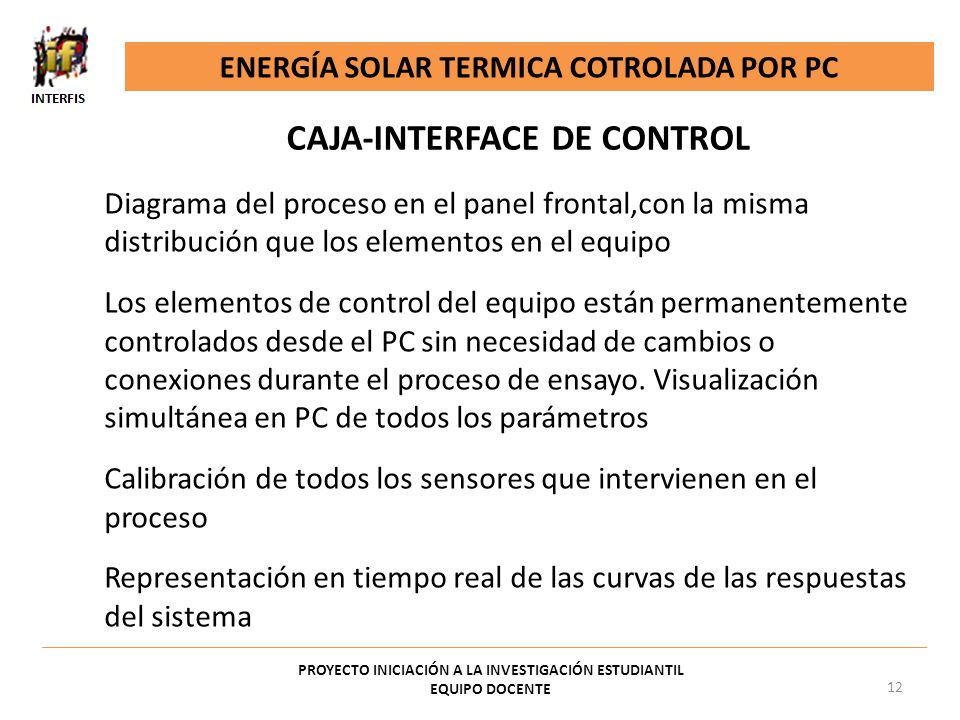

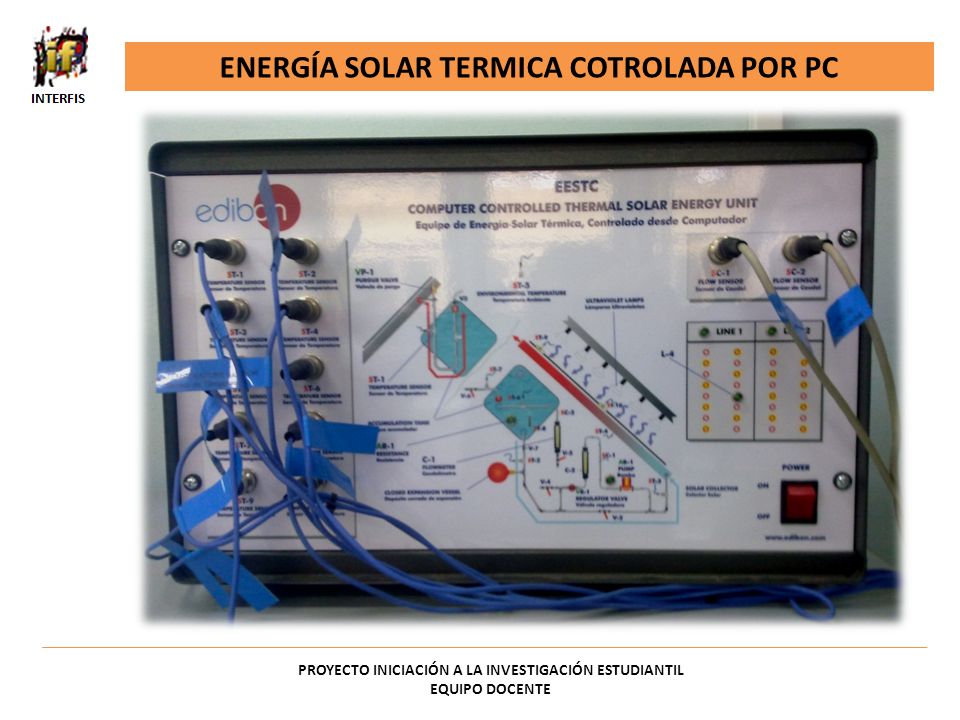

12 CAJA-INTERFACE DE CONTROL ENERGÍA SOLAR TERMICA COTROLADA POR PC PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE 12 Diagrama del proceso en el panel frontal,con la misma distribución que los elementos en el equipo Los elementos de control del equipo están permanentemente controlados desde el PC sin necesidad de cambios o conexiones durante el proceso de ensayo. Visualización simultánea en PC de todos los parámetros Calibración de todos los sensores que intervienen en el proceso Representación en tiempo real de las curvas de las respuestas del sistema

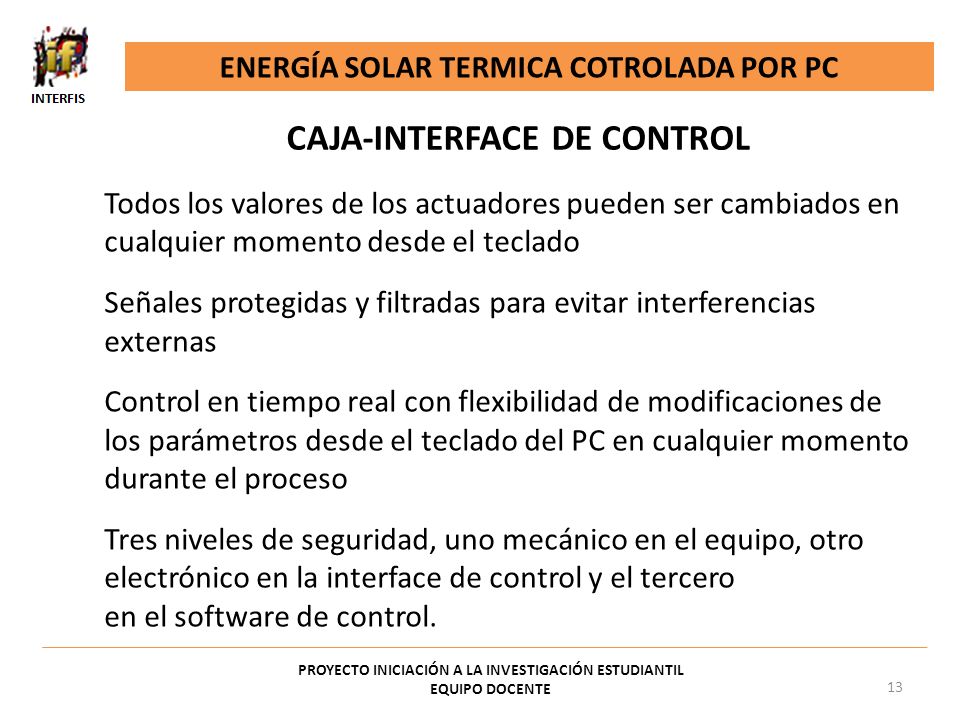

13 ENERGÍA SOLAR TERMICA COTROLADA POR PC PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE 13 Todos los valores de los actuadores pueden ser cambiados en cualquier momento desde el teclado Señales protegidas y filtradas para evitar interferencias externas Control en tiempo real con flexibilidad de modificaciones de los parámetros desde el teclado del PC en cualquier momento durante el proceso Tres niveles de seguridad, uno mecánico en el equipo, otro electrónico en la interface de control y el tercero en el software de control. CAJA-INTERFACE DE CONTROL

14 ENERGÍA SOLAR TERMICA COTROLADA POR PC PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE

15 ENERGÍA SOLAR TERMICA COTROLADA POR PC PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE

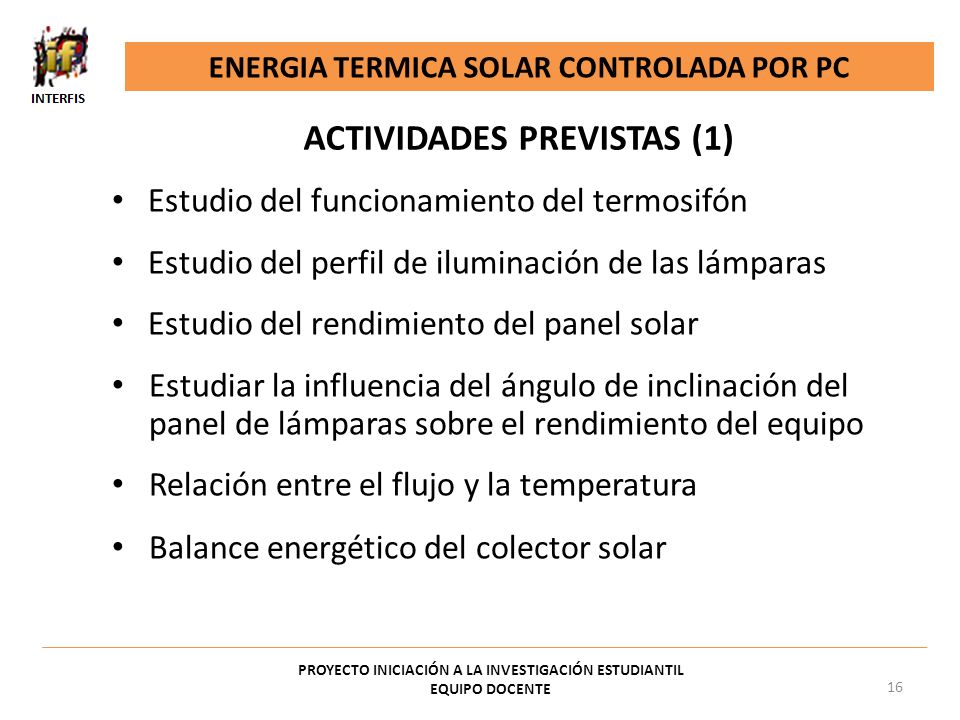

16 Estudio del funcionamiento del termosifón Estudio del perfil de iluminación de las lámparas Estudio del rendimiento del panel solar Estudiar la influencia del ángulo de inclinación del panel de lámparas sobre el rendimiento del equipo Relación entre el flujo y la temperatura Balance energético del colector solar ENERGIA TERMICA SOLAR CONTROLADA POR PC PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE 16 ACTIVIDADES PREVISTAS (1)

17 Balance energético del tanque acumulador Determinación experimental de la eficiencia Influencia del ángulo de incidencia sobre la temperatura Calibración del caudalímetro ENERGIA TERMICA SOLAR CONTROLADA POR PC PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE 17 ACTIVIDADES PREVISTAS (2)

18 EQUIPO DE ENERGÍA SOLAR TÉRMICA CONTROLADO DESDE PC PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE
