1 CCTV 101 & Video Sobre UTP La Migración a Video IP

2 CCTV 101 & Video Sobre UTP Resumen del Curso
Entender la Señal de Video Consideraciones y Diseño de Cámaras Historia de Transmisión de Video Terminología Importante Porque UTP? Comparativo de Cables Los Fundamentos Convergencia de Tecnología Segmentos del Mercado y Oportunidades Contactos en NITEK y Tech Support

3 Entender la Señal de Video
Que es la unidad de medición IRE Que es el pulso de sincronización Nivel de Blanco Medida Pico-a-Pico Color burst Intervalo Vertical Terminación de Línea Knowledge, is the key to success, which certainly applies to the installation and maintenance of CCTV camera equipment. A basic understanding of CCTV video signals can save you hundreds of hours, improve customer relations and increase job profitability all at the same time. Knowing the fundamentals of CCTV operation will help you troubleshoot systems effectively.

4 Entender la Señal de Video
Que es la unidad de medición IRE? IRE - Institute of Radio Engineers 140 IRE Unit = 1Vpp White levels = 100 IRE Color Burst = 40 IRE Peak-to-Peak = 140 IRE IRE units are the scale defined by the Institute of Radio Engineers to measure the amplitude of a video signal. Great what does that mean? Institute of Radio Engineers set the range of a video signal as 1.0 volts peak to peak, or 1Vpp. They divided this range into two areas. The picture portion of the signal and the synchronization ,or synch, portion of the signal. The picture portion is defined as 0 IRE to 100 IRE. The synch portion is defined as -40 IRE to 0 IRE. This means that the total range of IRE values is 140 units. Thus each IRE unit is equivalent to 1/140 volts. Picture sources are typically set with "black" somewhere between 7.5 to 10 IRE. The maximum signal brightness is usually set to just below 100 IRE. (Except for very brief bursts.) A third signal is present from +20IRE to -20IRE. This is called a burst signal. It is a short sample of the color sub carrier frequency. It is used to control how colors are displayed on screen. Before color TV the horizontal and vertical frequencies were 60Hz and Hz respectively. Once color arrived they had to be retimed to accommodate this signal. The current NTSC values are 59.94Hz for vertical scan and Hz for horizontal scan. (The color sub carrier frequency is 3.58Mhz.) That is why you have to set your long form projects to 29.97frames per second. Two fields per frame gets you Hz

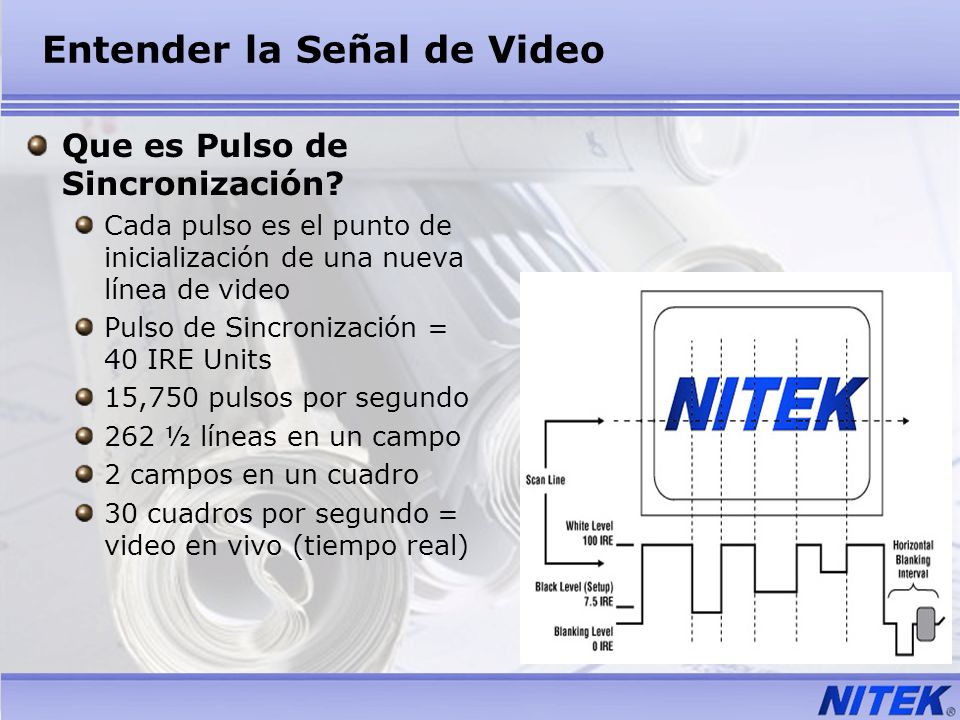

5 Entender la Señal de Video
Que es Pulso de Sincronización? Cada pulso es el punto de inicialización de una nueva línea de video Pulso de Sincronización = 40 IRE Units 15,750 pulsos por segundo 262 ½ líneas en un campo 2 campos en un cuadro 30 cuadros por segundo = video en vivo (tiempo real) A CCTV video camera creates synchronization pulses to lock the viewing monitor on the picture. These pulses occur at a rate of 15,750 times per second. There is one synchronization pulse (or sync pulse) for each line in the picture frame. The sync pulse tells the video monitor to start drawing a video line across the picture screen. When it gets to the end of the screen, another synchronization pulse begins the next line until the screen has been filled. The amplitude of this signal versus time represents the instantaneous brightness at that physical point on the display. The illustration shows the signal amplitude relationship to the brightness on the display. At the end of each line, there is a portion of the waveform (horizontal blanking interval) that tells the scanning circuit in the display to retrace to the left edge of the display and then start scanning the next line. Starting at the top, all of the lines on the display are scanned in this way. One complete set of lines makes a picture. This is called a frame. Once the first complete picture is scanned, there is another portion of the waveform (vertical blanking interval, not shown) that tells the scanning circuit to retrace to the top of the display and start scanning the next frame, or picture. This sequence is repeated at a fast enough rate so that the displayed images are perceived to have continuous motion. This is the same principle as that behind the "flip books" that you rapidly flip through to see a moving picture or cartoons that are drawn and rapidly displayed one picture at a time.

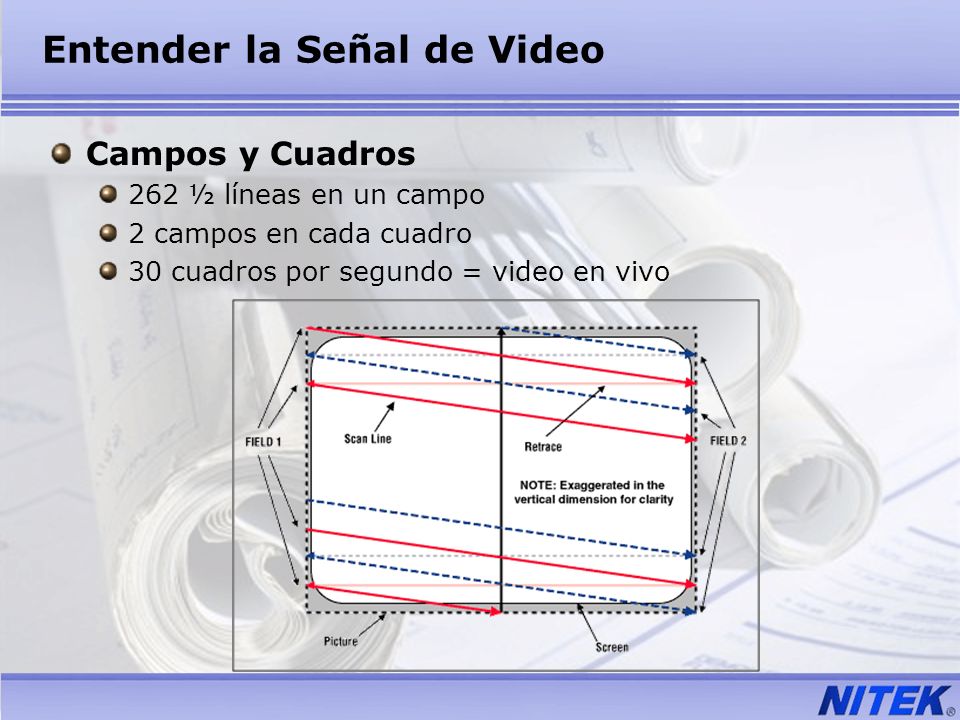

6 Entender la Señal de Video
Campos y Cuadros 262 ½ líneas en un campo 2 campos en cada cuadro 30 cuadros por segundo = video en vivo The NTSC standard has a fixed vertical resolution of 525 horizontal lines stacked on top of each other, with varying amounts of "lines" making up the horizontal resolution, depending on the electronics and formats involved. There are fields displayed per second. A field is a set of even lines, or odd lines. The odd and even fields are displayed sequentially, thus interlacing the full frame. One full frame, therefore, is made of two interlaced fields, and is displayed about every 1/30 of a second. A picture is "drawn" on a monitor by sweeping an electrical signal horizontally across the display one line at a time.

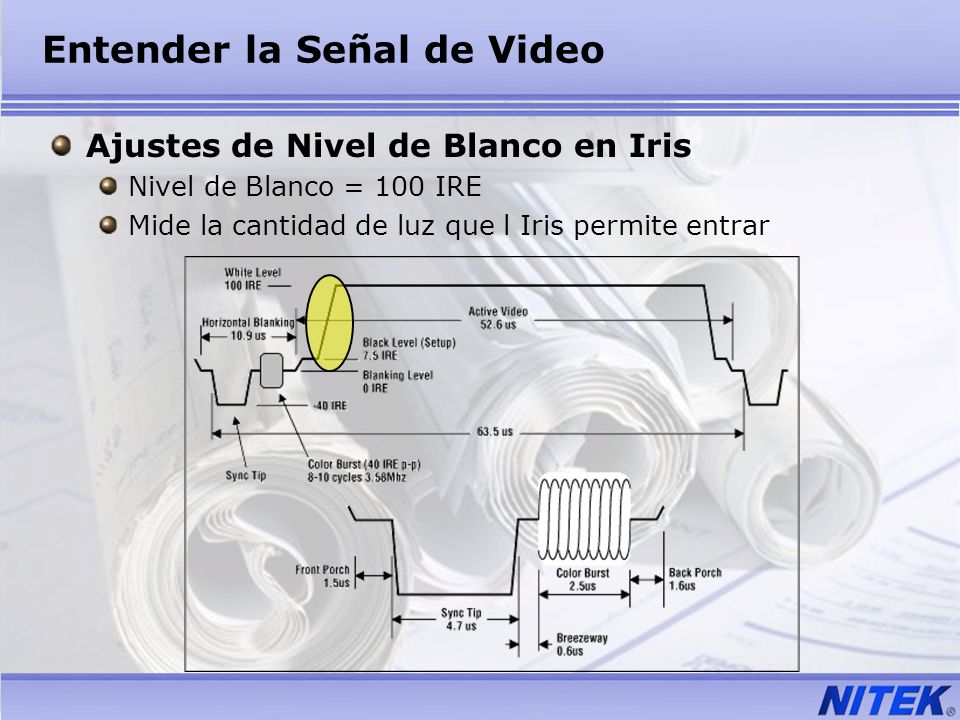

7 Entender la Señal de Video
Ajustes de Nivel de Blanco en Iris Nivel de Blanco = 100 IRE Mide la cantidad de luz que l Iris permite entrar White Level Iris Setting. How much is enough? The standard for iris setting, or white level, is 100 IRE units. Whether you're setting a manual iris or an automatic iris, the level should be the same. If you set the iris below 100 IRE units, the picture will be dim with low dynamic range, and the white picture elements will not be pure white. If you set the iris for more than 100 IRE units, the picture can be washed out, causing loss of picture definition

8 Entender la Señal de Video
Chroma Chroma = 40 IRE 3.58Mhz Frecuencia Cableados mas largos pueden causar perdida de color. Color Cameras and Color Burst. More color cameras are being used in CCTV installations. The color camera adds a chrominance component (color information) to the signal. This is also known as chroma. The chroma signal operates at 3.58 MHz, and the standard level is 40 IRE units. When the chroma level is low, the colors will be dull. If this level is too low, the color monitor will turn its color receiver off, and the picture will be black and white. This also causes a loss of picture detail. You can see this effect on long cable runs.

9 Entender la Señal de Video
Intervalo Vertical Intervalo entre cuadros. Información del principio y terminación de cada cuadro. Se puede enviar señales de Control en el Intervalo vertical. Vertical Interval. The VI is the part of the video signal that tells the monitor to start drawing a new screen. It is made up of special sync pulses with no picture elements. The standard level for these sync pulses are also 40 IRE units. The VI is useful place to put alarm and control signals. Some manufacturers make equipment for pan and tilt camera control, alarm contact information and data transmission that is inserted into the VI signal and sent up or down the cable.

10 Entender la Señal de Video
Terminacion de Video El Video 75 Ohms Terminación no correcta mostrará un pulso de sincronización de 80 IRE. Terminación previene reflejo de señal En el caso de Looping, solo hay que terminar el ultimo componente en la línea. In video security systems, camera signals must travel from the camera to the monitor. The method of transmission was typically "coax" cable. Proper termination of cables is essential to a system's reliable performance. Because the characteristic impedance of coax cable ranges from 72 to 75 ohms, it is necessary that the signal travels on a uniform path along any point in the system to prevent any picture distortion and to help ensure proper transfer of the signal from the camera to the monitor. The impedance of the cable must remain constant with a value of 75 ohms. To properly transfer power between two video devices with acceptable losses, the signal output from the camera must match the input impedance of the cable, which in turn must match the input impedance of the monitor. The end point of any video cable run must be terminated in 75 ohms. Usually, the cable run will end at the monitor, which will ensure that this requirement is met. Usually the video input impedance of the monitor is controlled by a switch located near the looping video (input/output) connectors. This switch allows for either 75 ohm termination if the monitor is the "end point", or Hi-Z for looping to a second monitor. Check equipment specifications and instructions to determine the proper termination requirements. Failure to terminate signals properly usually results in a high contrast, slightly grainy picture. Ghosting and other signal imperfections also may be evident.

11 Entender la Señal de Video
Resolución de Video TV Líneas Determinar Resolución Visual resolution of a systems is accurately specified in terms of a parameter called "TV lines." This parameter is typically used to indicate horizontal resolution, but the same technique can be used for vertical resolution. TV lines are determined by viewing a test pattern consisting of alternating black and white lines that are placed closer and closer together. The pair of lines with the closest spacing that can be distinguished as separate lines determines the resolution. The lines that can be extrapolated across the screen to a width equal to one picture height are the TV lines of resolution. This illustration shows a representative picture for determining resolution.

12 Diseño y Consideraciones de Cámaras
Ahora la parte mas critica en Sistemas de CCTV, aligar las cámaras al dispositivo de grabación. Recuerden que la cadena es tan fuerte como el eslabón mas débil

13 Historia de Transmisión de Video
Se inventaron el Cable Coaxial y Video simultáneamente Supuestamente inventado en 1929 Introducido al mercado comercial de CCTV en 1941 Construcción de Cable Coaxial Un solo canal físico que lleva la señal Un protector cilíndrico cubre el conductor del centro (dieléctrica) Protegido de EMI y RFI debido al blindaje Método de transmisión de video es no balanceado y aterrizado La mayoría de salidas de video son señales no balanceadas Distances up to 750 feet over RG59U can respectively be attained. As distances begin to exceed these limitations the Color Burst begins to diminish and the frequency begins to become distorted due to attenuation in the cables. When incorporating digital video recording devices it is imperative not to exceed these limitations. Currently there are more then 200 digital recorders on the market. As with any product on the market there are no standards set for the manufacturing of these devices. PC based digital video recorders have very sensitive color capture cards. The tolerances for loss in the color burst are minimal; consequently an inline amplifier may be needed to insure a color image. An inline amplifier may also be needed to correct an attenuated video signal that occurs from long cabling runs. Coaxial cables have been proprietary to analog CCTV since the introduction to close circuit television in the fifties. Because video cameras produce an unbalanced 75 ohm output it is important to match the impedance with a 75 ohm coaxial cable. Coax is constructed of a center conductor consisting of either solid or stranded copper conductor which carries the unbalanced 75 ohm analog signal. The outer shield of the cable most preferred for CCTV installers is 95% copper braid. While a single 95% shield is proper in most cases duel shielding, although more expensive is always recommended in obvious areas of EMI and RFI radiation.

14 Historia de Transmisión de Video
Redes de Data Ethernet fue desarrollado por Xerox en los años 1970's En 1979 DEC y Intel hizo una colaboración con Xerox para estandarizar el sistema de Ethernet Se uso un cable coaxial tipo backbone cable en todo el edificio, con cables de menor diámetros conectado en intervalos de 2.5m para conectar las estaciones de trabajo En 1984, IBM introdujo Token Ring, lo cual pudo transmitir data en 4Mbps, este sistema usa un cable grueso de 2 pares blindado con 4 conectores grandes En 1985, Geanelli Guanella, un ingeniero de Bell Labs introdujo un balun con el propósito de simplificar y hacer mas manejable para los instaladores y ingenieros la instalación y mantenimiento de cables incompatibles. Alrededor de 1987 varios fabricantes desarrollaron equipos de Ethernet que podía utilizar cable telefónico de par trenzado

15 Historia de Transmisión de Video
Redes de Data (Continuado) En 1991 – Se nació el sistema de cable estructurado Basado en Cable Categoría 3 de par trenzado no blindado Ahora, muchos años más tarde, se esta empujando los limites de cable Cat 5e con las nuevas tecnologías redes El método de transmisión balanceado ofrece velocidades mas rápido de transmisión de data, instalación simplificada, ahorro en costo de materiales y mayor confiabilidad In 1991 the EIA together with the Telecommunications Industry Association (TIA) published the first telecommunications cabling standard called EIA/TIA 568

16 Historia de Transmisión de Video
Sistemas de Transmisión de Video sobre UTP Como mencionamos, se desarrollo los sistemas de video basado en cables coaxiales de 75 ohms no balanceados Par utilizar UTP cable en un sistema de video requiere el uso de un video balun El balun provee el enlace critico entre la fuente de video y el cable UTP The Method of transmitting video signals over ordinary unshielded twisted pair cabling is not a new concept, but we have greatly improved the technology. Unlike coax, UTP is a balanced-line system which consists of an impedance of 100 Ohms. The 100 ohms impedance unshielded twisted pair cable is impervious to noise. The outermost insulation creates a housing to protect the multi pair cable. Each of the copper pairs are color coded; making splicing and terminations quickly and easy without changing polarity.

17 Terminología Importante
Que es un balun? Balun (se pronuncia bal-un). Definición: un video balun convierte la señal de una no balanceada de 75 ohm a una balanceada de 100 ohm. Balanceada a No Balanceada 100 ohm Balanced Cable 75 ohm Unbalanced cable

18 Terminología Importante
¿Que es UTP? ¿Que es un Transceptor? ¿Que es Atenuación en el cable? ¿Que es Equipo Activo? ¿Que es Common Mode Rejection (anulación del modo común) ? ¿Que es P/T/Z? What is UTP? UTP (unshielded twisted pair, i.e. category cable) What is a Transceiver? Transceiver – a device that can either transmit or receive a video signal. The same device can be used at either end. A transceiver is a passive device which is generally used to describe UTP video transmission. What is Wire Attenuation? For a given cable size and type, the signal is affected by loss. In other words, as the signal travels down a cable, part of it is absorbed by the cable and thus the signal arrives at the end of the cable with less strength than when it started. What is Active Equipment? Due to wire attenuation active equipment is required for cable runs longer the 750 feet. All active equipment requires a power source. Most active equipment offer: Amplification Ground loop Isolation Surge protection Video Equalization What is Common Mode Rejection? In balanced video, any voltage that appears on both conductors (inputs), could be cancelled. The unwanted signal voltage is COMMON to both inputs, it is a COMMON-MODE voltage. Because the diffential of the balanced line responds only to the differential voltage between the two conductors, the common-mode voltage is cancelled out. What is P/T/Z? Many major camera manufacturers make cameras which have pan/tilt/and zoom functions. P/T/Z is an acronym to describe these features

19 ¿ Porque UTP? En adición a la señal balanceada, en la mayoría de casos un balun asiste en: Minimizar pérdida Minimizar atenuación en el cable Ofrece un alto nivel de anulación del modo común Supresión de picos Mejora las limitaciones de distancia Ayuda en Crear una Infraestructura Compatible con tecnologías en el futuro Desminuye costos de cable y de instalación Ofrece una solución a prueba del futuro

20 ¿Porque UTP? UTP Vs. Pares no Trenzado
Clave a la transmisión de video balanceado es cable UTP. Cable UTP esta sujeto a un campo magnético mas pequeño y por ende sujeto a menos ruido o interferencia.

21 Comparativo de Cables Inmunidad al ruido
Ahorro significante en costo del cable Ahorro en mano de obra Versatilidad Alcanzar distancias mayores Mejor rendimiento de video

22 Comparativo de Cables Inmunidad al Ruido
La habilidad del cable de emparejar el ruido igualmente en cada cable y la anulación del modo común del balun, permite la instalación de cable en ambientes donde no se puede poner cable coaxial. Iluminación fluorescente Líneas de voz y datos Motores y generadores Excelente en cualquier ambiente The ability of the cable to couple the noise equally on each cable pair and the common mode rejection of the baluns, allows cables to be routed in atmospheres you could not route coax in.

23 Comparativo de Cables Ahorro significante en costo de cable

24 Comparativo de Cables Sistemas tradicionales de CCTV incluyen una colección de cables “Home Run” desde la cámara de seguridad, a través de paredes, encima del plafón, aun colgado desde los soportes antes de pasar por los pisos y llegar al cuarto de control. CCTV has taken a “home run” approach for installing coaxial cable. Tradition CCTV Security systems include a collection of home run cables that begin at the security camera snaking their way through walls, above ceiling tiles, even hung from rafters before being pulled between floors to the security room. Cabling schemes are often developed for a particular security layout and used for a single application. Moving or installing additional cameras is expensive and may require installation of all new cable. To date there are no governing agencies for the security industry to regulate the routing of CCTV cabling. Distribution of cabling is not structured and has no logical hierarchy. As systems begin to grow in camera count or existing customers begin to incorporate digital devices into their security system the home run technique becomes very ineffective and costly. Coaxial cable is very susceptible to noise from running motors, florescent lighting, electromagnetic interference, power phase differential and unintended ground loops. This type of system becomes very disorganized; it can be troublesome tracing spaghetti like cabling through out the building to make any necessary adjustments. You also have the inability to move, add, or change the system because you cannot identify what device is attached to the end of each cable.

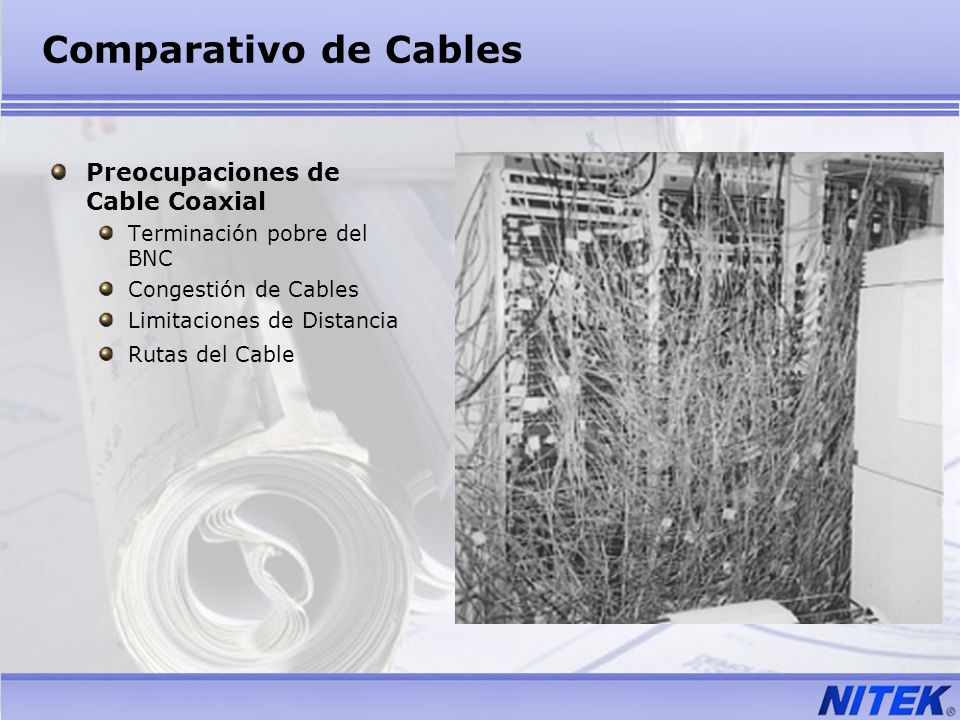

25 Comparativo de Cables Preocupaciones de Cable Coaxial
Terminación pobre del BNC Congestión de Cables Limitaciones de Distancia Rutas del Cable

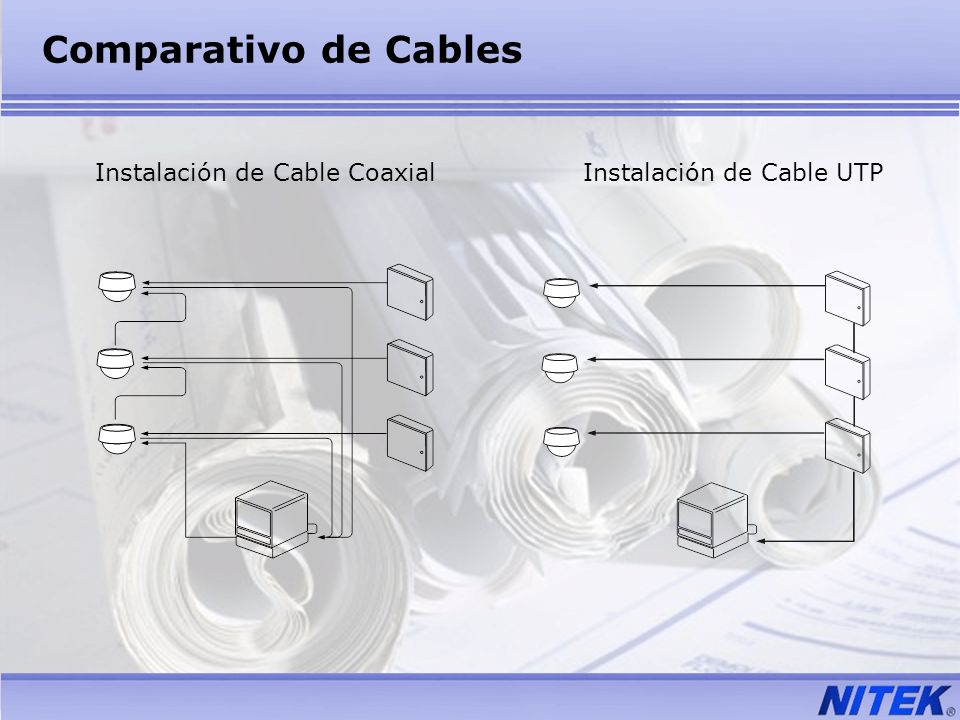

26 Comparativo de Cables Instalación de Cable Coaxial
Instalación de Cable UTP Blue is coax – Home Run for each camera Red is power – 18/2 power, ran from common power supply located on each floor Green is RS422 – Ran from the head end to the first camera and daisy chained to each camera from there.

27 Comparativo de Cables Versatilidad
La habilidad de usar pares existentes Se puede consolidad los cables de video a puntos comunes Cable de multi pares puede llevar múltiples señales de video Señales de video pueden coexistir en el mismo conduit de cables de telecomunicación

28 Comparativo de Cables Versatilidad
El cable UTP ofrece varias opciones en la alimentación de cámaras de CCTV Debido a su base de cobre, se puede enviar alimentación también en el cable UTP

29 Comparativo de Cables Distancias Mayores
Mientras que el cable coaxial esta limitado a 1500 pies, UTP permite extender la transmisión de video hasta 10 millas Mientras que fabricantes de equipos P/T/Z especifican una distancia máxima de 3000 pies, UTP puede extender la señal a 10 millas.

30 Comparativo de Cables Comparativo de UTP a Cable Coax
Ventajas del Cableado UTP UTP es la décima parte del tamaño de cable coaxial RG59U Mas flexibilidad Se puede hacer un empalme de cables con un punch down block Se puede usar cable multi par Terminaciones mas fáciles con cables codificado con color Inmunidad superior al ruido Costo del cable es menos Ventajas de las Técnicas de Instalación del UTP Utilización de pares ya existentes Uso del punch down blocks, patch panels y patch cords Expansión en el futuro mas fácil Infraestructura a prueba del futuro lo cual puede soportar cámaras IP

31 Comparativo de Cables Comparativo de UTP a Cable Coaxial
Desventajas de Cable UTP Uso del transceptor en cada extremo del cable Únicamente Baseband, No se usa con CATV Cable UTP Categoría 6 tiene una capacidad hasta 350Mhz Mas allá del Canal 36, lo cual transmite en una frecuencia de Mhz, Cable Cat 6 no tiene la habilidad de soportar este formato Canal 99 transmite en una frecuencia de Mhz Dispositivos amplificados no soportan señal tipo “up the coax” (Coaxitron)

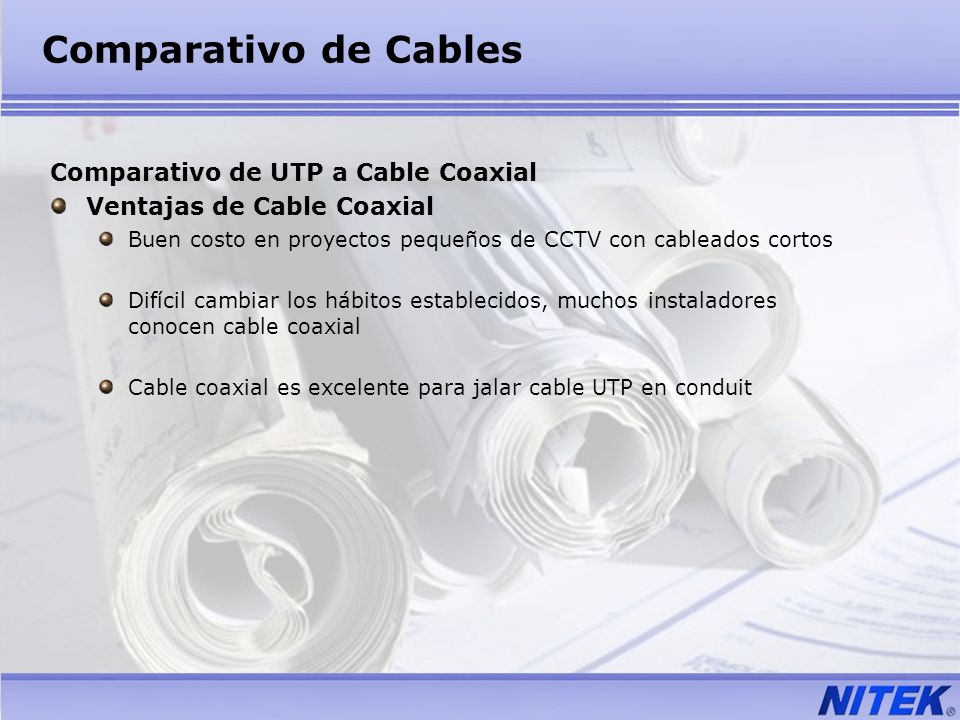

32 Comparativo de Cables Comparativo de UTP a Cable Coaxial
Ventajas de Cable Coaxial Buen costo en proyectos pequeños de CCTV con cableados cortos Difícil cambiar los hábitos establecidos, muchos instaladores conocen cable coaxial Cable coaxial es excelente para jalar cable UTP en conduit

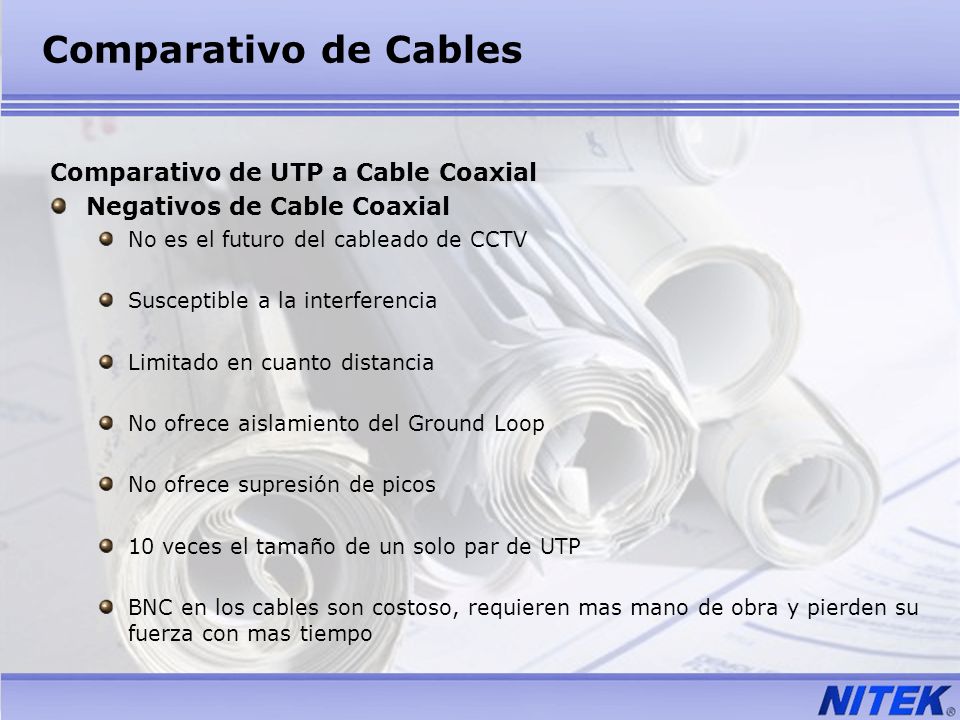

33 Comparativo de Cables Comparativo de UTP a Cable Coaxial
Negativos de Cable Coaxial No es el futuro del cableado de CCTV Susceptible a la interferencia Limitado en cuanto distancia No ofrece aislamiento del Ground Loop No ofrece supresión de picos 10 veces el tamaño de un solo par de UTP BNC en los cables son costoso, requieren mas mano de obra y pierden su fuerza con mas tiempo

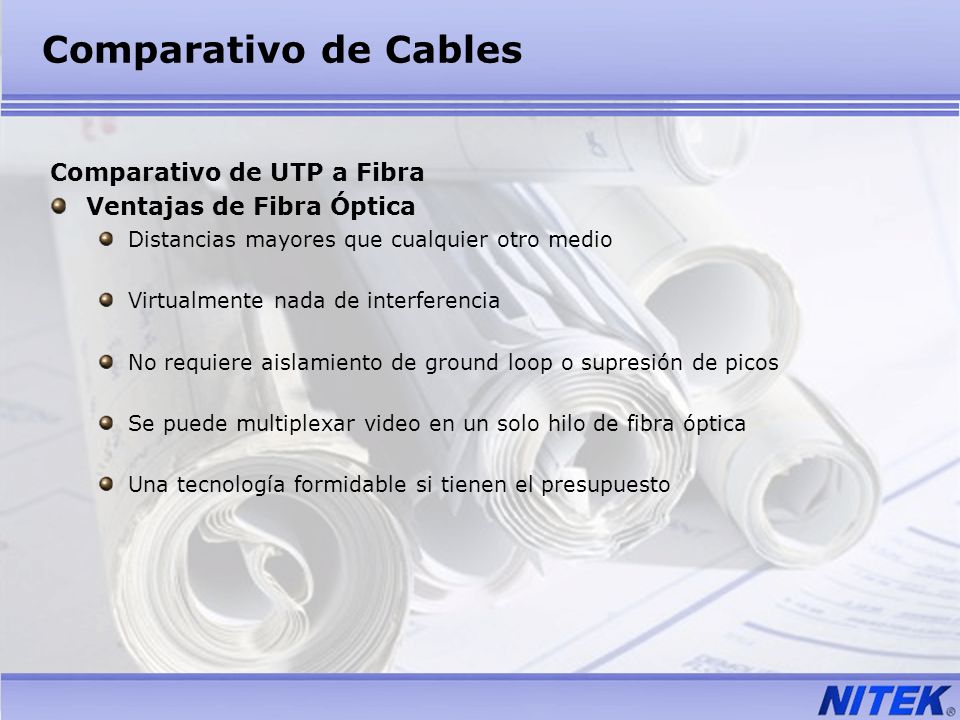

34 Comparativo de Cables Comparativo de UTP a Fibra
Ventajas de Fibra Óptica Distancias mayores que cualquier otro medio Virtualmente nada de interferencia No requiere aislamiento de ground loop o supresión de picos Se puede multiplexar video en un solo hilo de fibra óptica Una tecnología formidable si tienen el presupuesto

35 Comparativo de Cables Comparativo de UTP a Fibra Óptica
Negativos de Fibra Óptica Costo en el entrenamiento y en las herramientas Las Terminaciones requieren expertos certificados Múltiplex video es muy costoso El Presupuesto por lo general prohíbe una instalación completa de fibra

36 ***Note: Price are all list prices***
Comparativo de Cables XP4 Power Supply 300’ Siamese Coaxial Cable Power Supply 300’ UTP Cable 4 channel Fiber Transmitter Fiber Jumper 110 Punch Down Block Fiber WIC Fiber Cable 4 pair Cat5 20’ Between floors Cost per floor Siamese Coaxial Cable (.09X300X4) = $108.00 Coax Connectors ($1.31X8) = $10.44 Labor (unknown) = ??? Four Channel Fiber Transmitter = $ Fiber WIC = $100.00 Fiber Jumper = $30.00 Power Supply =$80.00 Fiber Connectors (unknown) = ??? Fiber = $ Total Known Cost = $ ***Note: Price are all list prices*** 20’ Between floors Cost per floor UTP Cable (.045X300X4) = $54.00 Video Baluns ($100.00X4) = $400.00 Nitek XP = $300.00 110 Punch Down Block = $10.00 Cat5 To Head End = $0.90 Labor (unknown) = ??? Total Known Cost = $764.90 ***Note: Price are all list prices***

37 Comparativo de Cables Comparativo de UTP a Cámaras IP
Ventajas de Cámaras IP Se puede acceder el video de cualquier parte Se puede almacenar el video en servidores locales Se puede actualizar el sistema de analogo a IP si la infraestructura ya existe Recursos escalables, los servidores pueden tener un almacenamiento sin limite Arquitectura Abierta

38 Comparativo de Cables Comparativo de UTP a Cámaras IP
Desventajas de Cámaras IP Costo Cámaras IP Dispositivos de Soporte Servidor de Red, 10gig network switches, y backbones Consumo de Ancho de Banda Cuadros por segundo Resolución Pobre Software Imágenes de Video Multiplexado Manejo de direcciones IP Almacenamiento y accesibilidad Consideraciones Que pasa cuando la red cae? Se puede detener los hackers? Ya no es un circuito cerrado.

39 Los Fundamentales Cual es mejor para mi aplicación, pasivo o activo?
Hay 3 tipos de sistemas de UTP de donde escoger Transmisor pasivo a receptor pasivo Distancia total de cable es 750 pies o menos Soporta control de PTZ tipo “up the coax” (ie Coaxitron) Algunos tienen supresión de picos incorporado Soporta NTSC, PAL y SECAM Rendimiento de video y perdidas parecido a cable coaxial RG59U Nivel de Anulación del modo común (CMRR) es importante!!! Muchos baluns de bajo costo no ofrecen un nivel significante de CMRR, por ende no mencionan su rango de CMRR en su especificación CMRR Rating

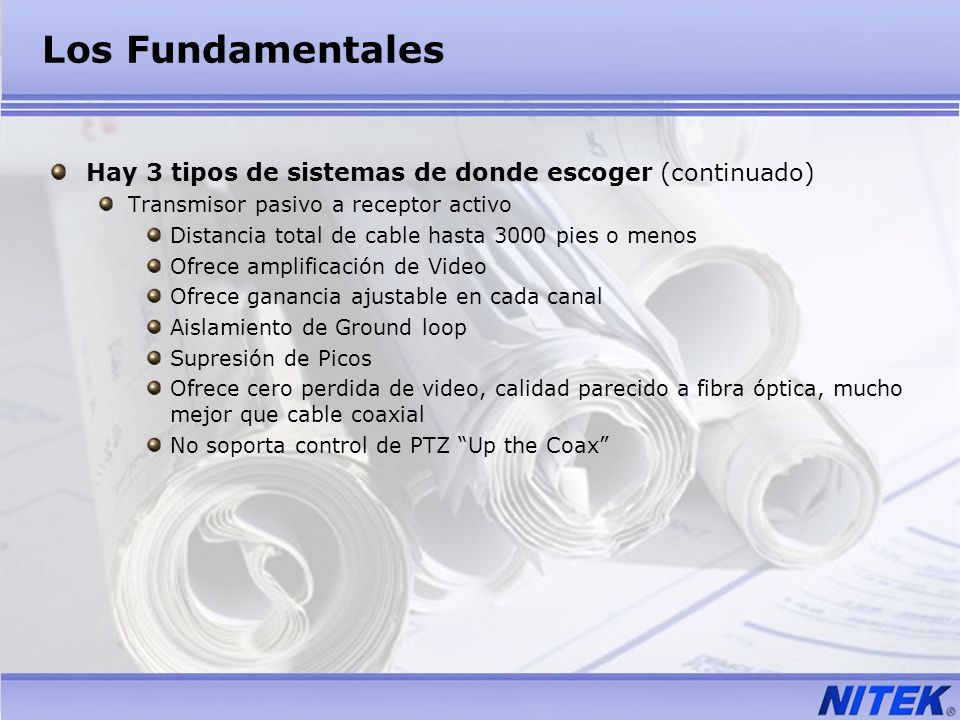

40 Los Fundamentales Hay 3 tipos de sistemas de donde escoger (continuado) Transmisor pasivo a receptor activo Distancia total de cable hasta 3000 pies o menos Ofrece amplificación de Video Ofrece ganancia ajustable en cada canal Aislamiento de Ground loop Supresión de Picos Ofrece cero perdida de video, calidad parecido a fibra óptica, mucho mejor que cable coaxial No soporta control de PTZ “Up the Coax”

41 Los Fundamentales Hay 3 tipos de sistemas de donde escoger (continuado) Transmisor Activo a Receptor Activo Distancia total de cable hasta pies o menos Se puede repetir la señal en una solución activo a activo si la distancia total del cableado es mayor que las especificaciones del fabricante. Ofrece amplificación de video Ofrece ajuste de ganancia en cada canal Aislamiento de Ground loop Supresión de Picos Ofrece cero perdida de video, calidad parecido a fibra óptica, mucho mejor que cable coaxial No soporta control de PTZ “Up the Coax” l

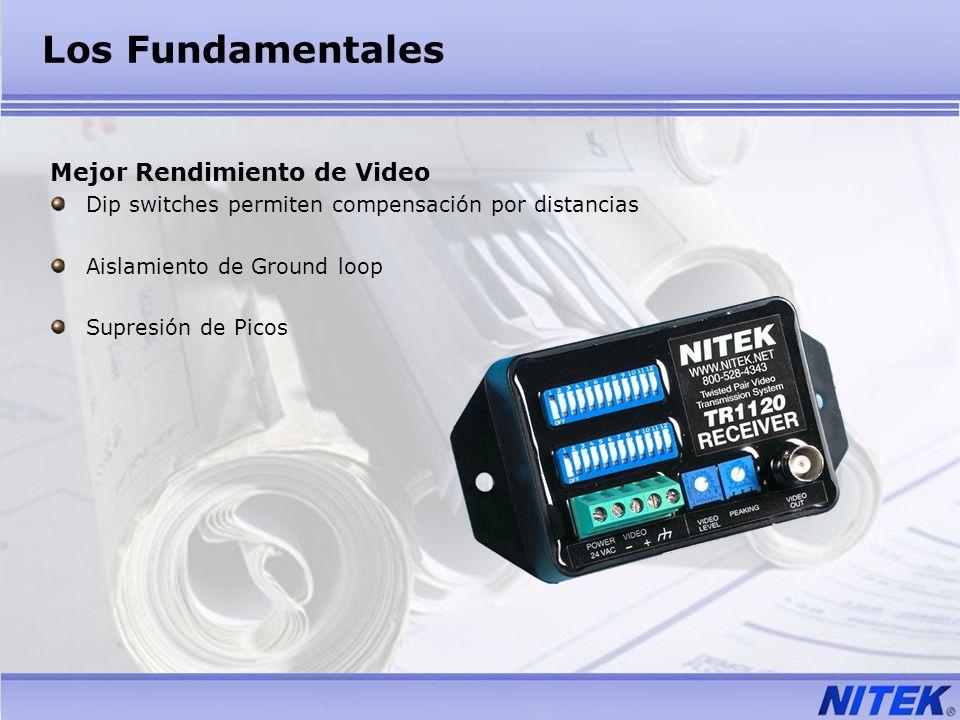

42 Los Fundamentales Mejor Rendimiento de Video
Dip switches permiten compensación por distancias Aislamiento de Ground loop Supresión de Picos

43 Los Fundamentales Que sucede con sistemas grandes de CCTV?
Se puede montar en rack todos los productos pasivos y activos en las siguientes configuraciones: Un solo canal 4 Canales montado en rack o pared 8 Canales montado en rack o pared 16 Canales montado en Rack 32 canales montado en rack Tarjetas Modulares

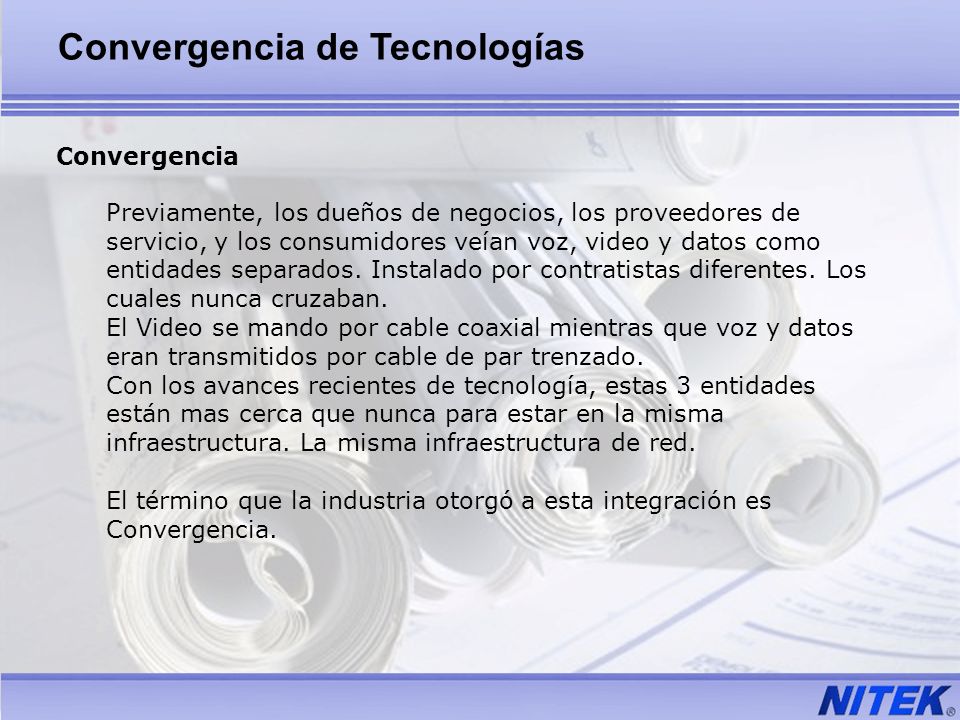

44 Convergencia de Tecnologías
Previamente, los dueños de negocios, los proveedores de servicio, y los consumidores veían voz, video y datos como entidades separados. Instalado por contratistas diferentes. Los cuales nunca cruzaban. El Video se mando por cable coaxial mientras que voz y datos eran transmitidos por cable de par trenzado. Con los avances recientes de tecnología, estas 3 entidades están mas cerca que nunca para estar en la misma infraestructura. La misma infraestructura de red. El término que la industria otorgó a esta integración es Convergencia.

45 Convergencia de Tecnologías
Convergencia (Continuado) Debido a la necesidad que los sistemas residen en una arquitectura abierta, muchos fabricantes empezaron a diseñar y fabricar productos que integran a un sistema de control de edificio. Mientras que se introducen estos productos al mercado, muchos han experimentado problemas de compatibilidad. Muchos piensan que como en redes de data, el futuro del cableado en seguridad es el cable de red.

46 Convergencia de Tecnologías
Integración de la tecnologías de data, video y voz Voz sobre Internet Protocolo – VoIP Cable UTP para Video Fibra Óptica al escritorio Punto de acceso inalámbrico Most of the new technologies center on making data move faster and in larger quantities. Others focus on new media, such as Cat 6 cable, which offer many powerful advantages when used as part of a structured cabling system. The new trends are voice over internet protocol, UTP cable being used for video application such as security camera and fiber optic to the desktop. The standards committees have adopted standards which insure help migrate to converged technologies

47 Convergencia de Tecnologías
Redes de Data para CCTV? El Cableado Estructurado tiene muchas normas y parámetros acerca de la instalación correcta de cables por varias razones. La velocidad de Data tanto como funciones de red pueden ser comprometidos si no se siguen estas normas. La transmisión de video por UTP puede adaptar a todos los estándares del cable estructurado, mejorando rendimiento de los sistemas de CCTV mientras que sus clientes migran a la era digital. El sistema UTPLinks™ cumple con los estándares de ANSI/TIA/EIA National Telecommunications y también de los parámetros de instalación de BICSI.

48 Convergencia de Tecnologías
Que son los estándares ? Los estándares son una colección de reglas y procedimientos que se usa ampliamente Especificado Oficialmente El modelo de excelencia Minimiza el riesgo de incompatibilidad The standards committee is made up of knowledgeable members from the industry. They meet on a regular basis, develop opinions and draft documents, vote, and eventually produce a publication that details the standard. Such committees are found in every industry and at all levels of government. NOTE: The ANSI/TIA/EIA in the United States for wiring is one example of a standard. In the computer industry, vendors take active steps to have their products adopted as standards. Many technologies are rejected, either by buyers or by standards committees, but many are adopted. A standard permits a buyer to obtain a given product from a variety of vendors with few worries about compatibility.

49 Convergencia de Tecnologías

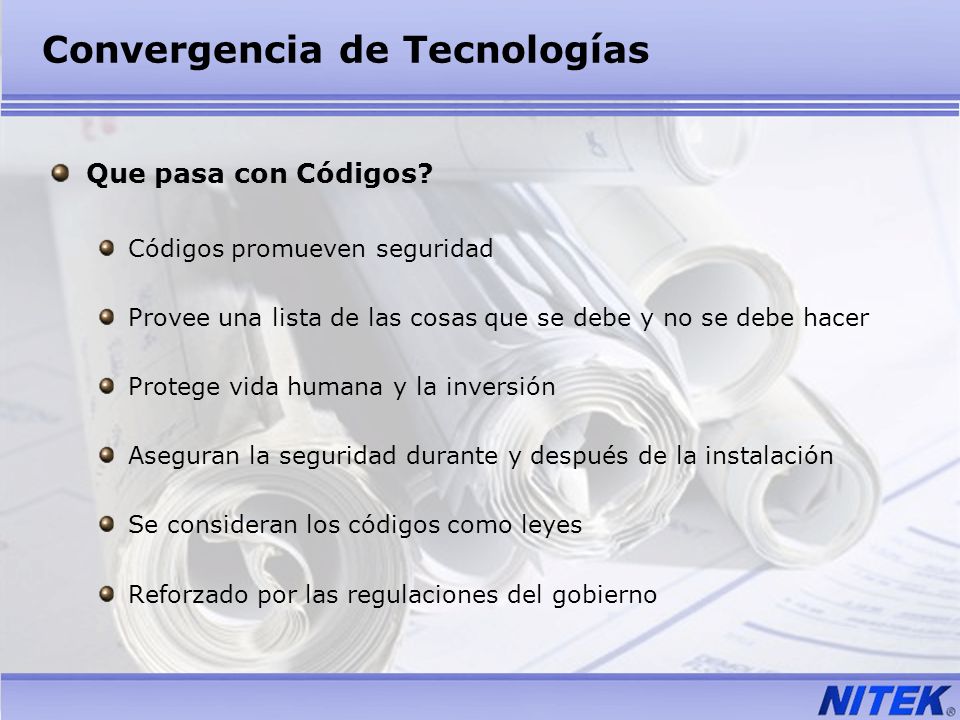

Que pasa con Códigos? Códigos promueven seguridad Provee una lista de las cosas que se debe y no se debe hacer Protege vida humana y la inversión Aseguran la seguridad durante y después de la instalación Se consideran los códigos como leyes Reforzado por las regulaciones del gobierno Codes are required by many levels of government, local authority having jurisdiction (AHJ) is the most powerful governing body to enforce safety to the public at a local level. The purpose of the National Electric Code is the practical safeguarding of persons and property from hazards arising from the use of electricity and some telecommunications system. This code is sponsored by NFPA under the auspices of ANSI.

50 Convergencia de Tecnologías
Sistemas de Cable Estructurado- Sub Sistemas Cuarto de Telecomunicación – TR (IDF) Cuarto de Equipo – ER (MDF) Cometida – EF Sistema Backbone Sistema Horizontal Área de Trabajo Teléfono, PC y Cámara de Video etc. Defining Cabling System Structure ANSI/TIA/EIA-568-B views the telecommunications cabling system as consisting of the following elements: • Horizontal cabling • Backbone cabling • Work area • Telecommunications room (TR) • Equipment room (ER) • Entrance facility (EF) • Administration

51 Convergencia de Tecnologías
Cable Par Trenzado no Blindado (UTP) Originalmente usado para voz Se usa UTP de alta calidad para transmisión de data Los instaladores lo conocen Una base grande de instalaciones Backbone y cable horizontal Se especifica UTP de 4 pares en los estándares para Voz y es el medio recomendado para data y video Unshielded twisted-pair cable has been used for a long time for both voice and data networking. Often as LAN performance requirements increase, so must the transmission capabilities of the network. This need has led to significant performance improvements for UTP cabling. With these high-performance UTP cables, it is especially important to ensure that the mechanical properties and categories of UTP cable and connecting hardware are properly matched. To assure an acceptable level of dependability and transmission quality, it is essential to look at the cabling system as a whole instead of viewing it as a collection of cables and attachment accessories. Any individual involved in the design, installation, and maintenance of a LAN cabling should be aware of those characteristics of UTP that may affect the performance of the LAN and video system.

52 Convergencia de Tecnologías
El Propósito de Cable Estructurado Pre-planeación del sistema de cableado de video, voz y datos Para cumplir con los requisitos de hoy día Acomodar los requisitos del futuro En la misma manera que hay pre planeación de Sistemas del cableado eléctrico Sistemas de calefacción, ventilación y aire acondicionado Sistemas de plomería Agrega el componente escalable y flexibilidad al sistema de cableado de telecomunicación The Structured Cabling System is intended to be a comprehensive set of requirements and recommendations for designing and installing the telecommunications infrastructure in commercial environments. It is not possible to go into detail for each topic presented in ANSI/TIA/EIA-568-B. The focus here is to examine those aspects of the standard most relevant to the design of cabling systems for the environment. It is highly recommended that individuals involved in the design of premises cabling systems to have a good planning skill and also plan for future usage.

53 Convergencia de Tecnologías
Principios de Diseño Cumplir con los estándares de cableado de edificios Cumplir con los códigos locales Basado en tecnologías de UTP y fibra óptica Acomodar los requerimientos cambiantes del cliente Considerar crecimiento en el futuro When designing a cabling infrastructure, a single factor (i.e. – initial cost) is often the deciding characteristic of the channel selected. However, once all elements are considered, a design with higher initial cost may have a lower overall cost of ownership to a company that does a lot of Move, Add or Change (MAC) activity. The most important concern is that designers are familiar with all aspects of the different configurations available to make the best selection possible

54 Convergencia de Tecnologías
Consideraciones de Diseño Mantener la estructura En el backbone En la distribución horizontal Considerar el aumento constante de velocidades 10 GigE 40 GigE Video sobre UTP LAN Inalámbrico Puntos de Acceso The IEEE has developed a set of standards, IEEE 802.3ae, that extends the speed of Ethernet operations up to 10 Gbps and makes provisions for linking Ethernet Local Area Networks (LANs) to Metropolitan and Wide Area Networks (MANs and WANs). This new standard offers a straightforward upgrade path for Gigabit Ethernet backbones, is specified for fiber optic media and uses full duplex operation. It's optical interfaces provide options for singlemode fibers at distances up to 40km and for multimode fibers at distances up to 300m. Video over UTP have become a popular choice by many IT managers due to the better UTP cable design and cost saving to replace three different cables with just one UTP cable. Wireless technology is pushing to the next level while the engineers are still working to find a better security solution. 4 pair UTP cable is the choice of cable to wire up an access point because it can support power over the UTP cable.

55 Convergencia de Tecnologías
Área de Trabajo (WA) Se define el área de trabajo como el espacio en un edificio donde se interactúa con los terminales de equipo de telecomunicación The telecommunications outlet serves as the work area interface to the cabling system. Work area equipment and cables used to connect to the telecommunications outlet are now included within the scope of TIA/EIA 568-B.1

56 Convergencia de Tecnologías
Componentes de un Sistema de Cableado Horizontal Distribution Work Area Backbone Cable Backbone Terminal Telecommunications Room (TR) Components of the cabling system consists of cable, cross connect hardware and all the support systems. This slide shows the most common locations within a building. The telecommunications cabling specified is intended to support a variety of building types and user applications. Building sites are assumed to have the following characteristics: • A geographical distance of up to 3000 m (9840 ft) • Office space of up to 1,000,000 m2 (approximately 10,000,000 ft2) • A population of up to 50,000 individual users Equipment Room (ER) Building Entrance

57 Convergencia de Tecnologías

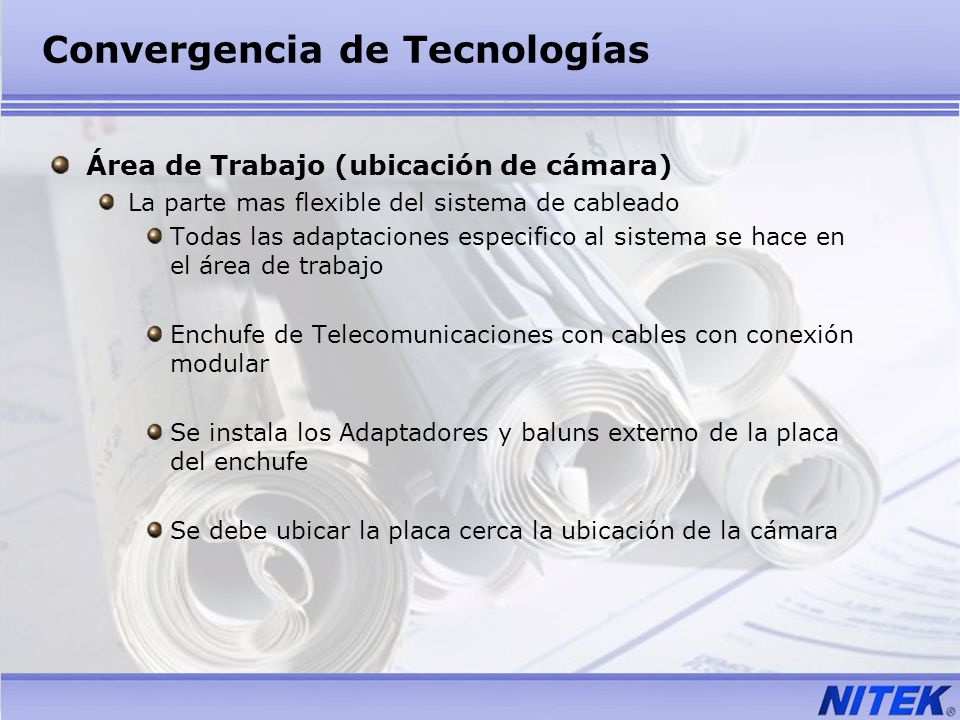

Área de Trabajo (ubicación de cámara) La parte mas flexible del sistema de cableado Todas las adaptaciones especifico al sistema se hace en el área de trabajo Enchufe de Telecomunicaciones con cables con conexión modular Se instala los Adaptadores y baluns externo de la placa del enchufe Se debe ubicar la placa cerca la ubicación de la cámara Work Area location may consists of one or more of the following hardware: • Telephone for voice. • PC for LAN network. • Video, TV • Security camera for image VoIP Telecommunications cabling systems specified by this standard are intended to have a useful life in excess of ten years.

58 Convergencia de Tecnologías
Cableado Horizontal La parte menos flexible del sistema del cableado Todas las áreas de trabajo están conectados directamente al cuarto de telecomunicación (TR) Cableado Horizontal sigue una topología tipo estrella Máxima distancia horizontal es 90 m (295 ft.) Regardless of media type, the maximum horizontal distance is not to exceed 90 m (295 ft). Distance is measured from the mechanical termination of the media at the horizontal cross-connect to the telecommunications outlet/connector in the work area and is based on the physical cable length. In addition, the following distances are recommended: An allowance of 5 m (16 ft) total for the channel is made for work area cables (equipment cables). Cross-connect jumpers and patch cords that connect horizontal cabling with equipment or backbone cabling in the cross-connect facilities should not exceed 5 m (16 ft) in length.

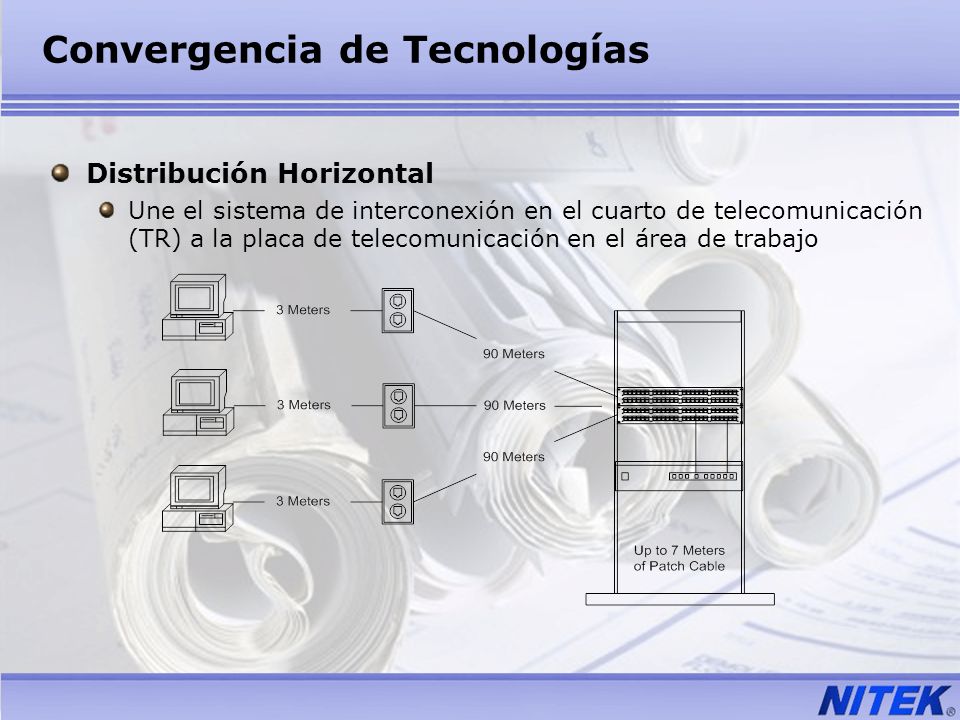

59 Convergencia de Tecnologías
Distribución Horizontal Une el sistema de interconexión en el cuarto de telecomunicación (TR) a la placa de telecomunicación en el área de trabajo Regardless of media type, the maximum horizontal distance is not to exceed 90 m (295 ft). Distance is measured from the mechanical termination of the media at the horizontal cross-connect to the telecommunications outlet/connector in the work area and is based on the physical cable length. In addition, the following distances are recommended: An allowance of 5 m (16 ft) total for the channel is made for work area cables (equipment cables). Cross-connect jumpers and patch cords that connect horizontal cabling with equipment or backbone cabling in the cross-connect facilities should not exceed 5 m (16 ft) in length.

60 Convergencia de Tecnologías
Selección de Media Horizontal Media aceptable para voz 4-pares cable UTP cable (categoría 3) Se recomienda Categoría 6 si el presupuesto permite Media para video/data y servicios de video 4-pares 100 ohm Cable UTP (categoría 5e y cat 6) Calibre 22 a 24 AWG Recognized Media Three types of cables are recognized in the horizontal cabling system: • Four-pair 100 ohm unshielded twisted-pair (UTP) cables (Cat 3, 5e and 6) • Two-fiber 50 and 62.5/125 µm multimode optical fiber cables • Two-fiber 9/125 µm singlemode optical fiber cables

61 Convergencia de Tecnologías
Cuarto de Telecomunicaciones (TR) TR es la área dedicada a las funciones de telecomunicación El termino original fue IDF Terminación de cables y equipo relacionado Equipo/Controladores de clima El numero y tamaño de un TR Un Mínimo de uno por piso – Se requiere mas cuando: El piso excede un área mas de 1000 metros cuadrados La distancia a la área de trabajo desde el TR es mas de 90m (295 ft.) El tamaño del TR esta relacionado con la área del piso

62 Convergencia de Tecnologías
Cuarto de Telecomunicación (TR) TR consiste de… Cableado Horizontal y/o backbone Dispositivos para hacer el Cross Connect Alimentación para VoIP, equipo de video Equipo Electrónico esta ubicado en el TR A TR can have many functions: The primary function of a TR is for the termination of horizontal cabling. Horizontal cables of all recognized types are terminated in the TR on compatible connecting hardware. Recognized types of backbone cable are also terminated in the TR on compatible connecting hardware. The cross-connection of horizontal and backbone cable terminations to each other and equipment located within the TR using jumpers or patch cords allows flexible connectivity when extending various services to work area telecommunications outlet/connectors. Connecting hardware, jumpers, and patch cords used for this purpose are collectively referred to as the horizontal cross-connect. A TR may also contain the intermediate cross-connect or the maincross-connect for different portions of the backbone cabling system.

63 Convergencia de Tecnologías
Media Aceptable para Backbone Multi-par UTP (4 pares hasta 1200 pares) Categoría 3 Categoría 5/5e Categoría 6 Fibra Óptica 62.5/125 µm multimodo 50/125 µm multimodo Single-mode Cables individuales de 4-par UTP Se usa para interconectar varios TR para mantener la topología bus y/o ring en un ambiente de Local Area Network (LAN) When possible, service requirements should be grouped into categories such as voice, video, LAN, and other digital connections. Within each group, individual backbone cabling types should be identified and required quantities projected. Where uncertainty exists, worst-case scenarios should be used. The greater the uncertainty, the more flexible the backbone cabling system should be.

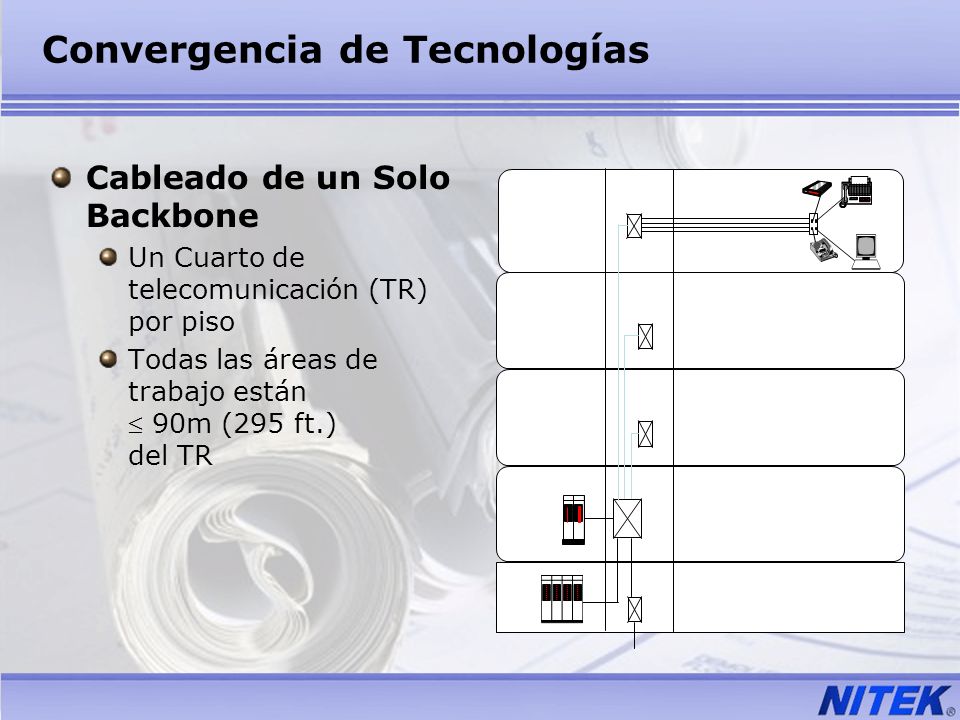

64 Convergencia de Tecnologías
Cableado de un Solo Backbone Un Cuarto de telecomunicación (TR) por piso Todas las áreas de trabajo están  90m (295 ft.) del TR To minimize cabling distance, the main cross-connect should be located near the center of a building. Main cross-connect to entrance point The distance between the main cross-connect and the entrance point shall be included in the total distance calculations. Cross-connections In the main cross-connect, jumper and patch cord lengths should not exceed 20 m (66 ft). In the intermediate cross-connect, jumper and patch cord lengths shall not exceed 20 m (66 ft). Cabling to telecommunications equipment Telecommunications equipment that connects directly to main or intermediate cross-connects should do so via cables of 30 m (98 ft) or less.

65 Convergencia de Tecnologías
Múltiples Cableados Backbone Mas de un cuarto de comunicación (TR) por piso Todas las áreas de trabajo están  90m (295 ft.) del TR Área del piso es > 1000 sq. m (10,000 sq. ft.) Installations exceeding distance limits may be divided into areas, each of which can be supported by backbone cabling within the scope of ANSI/TIA/EIA-568-B.

66 Convergencia de Tecnologías
Cableado Horizontal Backbone Se encuentra en edificios con una área de piso Áreas de fabricación, hospitales y escuelas Múltiples cuartos de telecomunicación (TR) por piso Una distancia uniforme entre cada uno Todas las áreas de trabajo son  90m de un TR The horizontal backbone cabling design are for building with a very large service are in one level. To minimize cabling distance, the main cross-connect should be located near the center of a building. The design should be star configuration.

67 Convergencia de Tecnologías
Cableado Backbone en una Universidad Muchos edificios comparten servicios comunes de telecomunicación Se requiere cable externo a las plantas y dispositivos de protección para los enlaces entre edificios Each multi pair copper cable running in between the campus buildings through either buried or aerial installation should be terminated with a UL497 approved protection devices. ER/MC IC IC

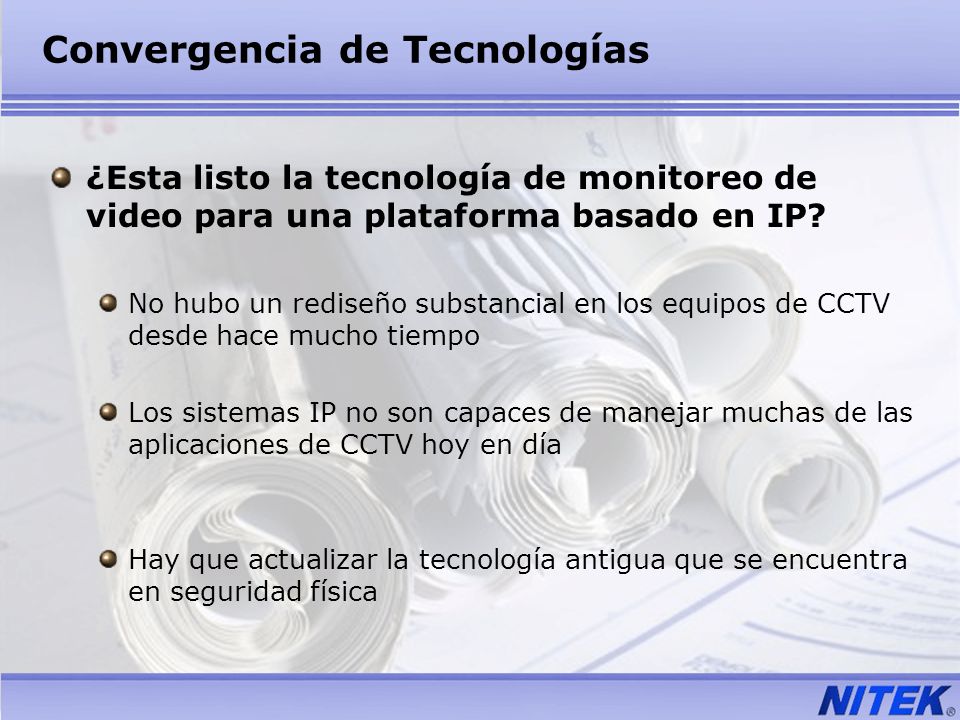

68 Convergencia de Tecnologías
¿Esta listo la tecnología de monitoreo de video para una plataforma basado en IP? No hubo un rediseño substancial en los equipos de CCTV desde hace mucho tiempo Los sistemas IP no son capaces de manejar muchas de las aplicaciones de CCTV hoy en día Hay que actualizar la tecnología antigua que se encuentra en seguridad física Traditional physical security CCTV equipment hasn’t been redesigned or updated in many years, and it isn’t based on open architecture. Not the components, not the cable, not the performance and most importantly not the installation methods. When you get right down to it, these CCTV systems are incapable of handling many of today’s surveillance applications, much less the future of digital video and IP-based networking.

69 Convergencia de Tecnologías
Áreas de Problema para Tecnología Antigua Falta de la opción de actualizar a una plataforma basada en IP Mayoría de instaladores no conocen tecnología IT y la metodología de instalación Sistema Propietario de Infraestructuras tradicionales en seguridad Interoperabilidad con Redes existentes y Redes del futuro Costo alto de reubicación, adiciones o cambios (MACs) al sistema Several major issues inherent with physical security need to be addressed if it is to become an integral, viable part of the IT world. These problems include: • The lack of upgrade options to IP-based platforms • Installer base largely unfamiliar with IT technology and installation methods • The closed, proprietary nature of traditional security infrastructures • The lack of interoperability with both existing and future networks • The incredibly high cost and cumbersome nature of system moves, adds and changes (MACs).

70 Convergencia de Tecnologías
Tendencias de CCTV sobre UTP Alimentación, video y control de PTZ en un solo cable UTP Eliminar la necesidad de 3 cables propietarios para el cableado de la alimentación de la cámara, la señal de video de la cámara y el control de PTZ de la cámara Avances tecnológicos cambian CCTV tradicional y sistemas basado en IP Utilizing a balanced cable to run video signal is a revolutionary way to run traditional CCTV cameras and devices over Unshielded Twisted Pair (UTP). The UTPLinks system is the first of its kind to integrate power, video and control signals all over a single UTP cable. This differs from traditional CCTV systems that need three different proprietary cables to run a camera’s power, video and control signals. Attempts have been made to run CCTV over UTP before—all of them unsuccessful or limited in their scope. Today’s technological advancements changed the traditional CCTV security and IP-based video surveillance systems to a new horizon.

71 Convergencia de Tecnologías

72 Convergencia de Tecnologías
Source: Security Sales and Integration, Jan.2005

73 Convergencia de Tecnologías
Manufacturer (2004) Security Professional (2005 Projection) 22% 50% 28% 45% 25% 30% Source J.P. Freeman Co. 2004

74 Convergencia de Tecnologías
¿Consideras la seguridad del Internet como un factor importante para sistemas de seguridad por IP? Yes 91.3% No 6.5% Don’t Know 2.2% Source: Security Director News April 2005

75 Convergencia de Tecnologías
Beneficios de UTP en Sistemas de Monitoreo de Video Requiere un cable únicamente para video, alimentación y control Cable UTP Cat 3, 5e y 6 cable es el estándar de acuerdo con ANSI/TIA/EIA B.1 Suporta redes basado en IP y PoE (alimentación sobre Internet) Se puede utilizar backbones existente de cobre o fibra Menor costo de material y mano de obra The benefits of UTP in video surveillance systems: Requires only one UTP cable to carry video, power and control, as opposed to up to three cables with traditional CCTV systems. Category 3, 5e and 6 cable is standards compliant with ANSI/TIA/EIA Standards and BICSI Installation Practices. Easily accommodates technological advances such as digital integration, IP-based networks and power over Ethernet. Existing copper or fiber backbones can be utilized, saving material and labor expenses. traditional CCTV The cost of moves, adds and changes (MACs) for a UTPLinks system can be up to six times less than the cost of a CCTV MAC. Additional cameras can easily and cost effectively be mounted and connected when using pre-wired UTP outlets.

76 Convergencia de Tecnologías

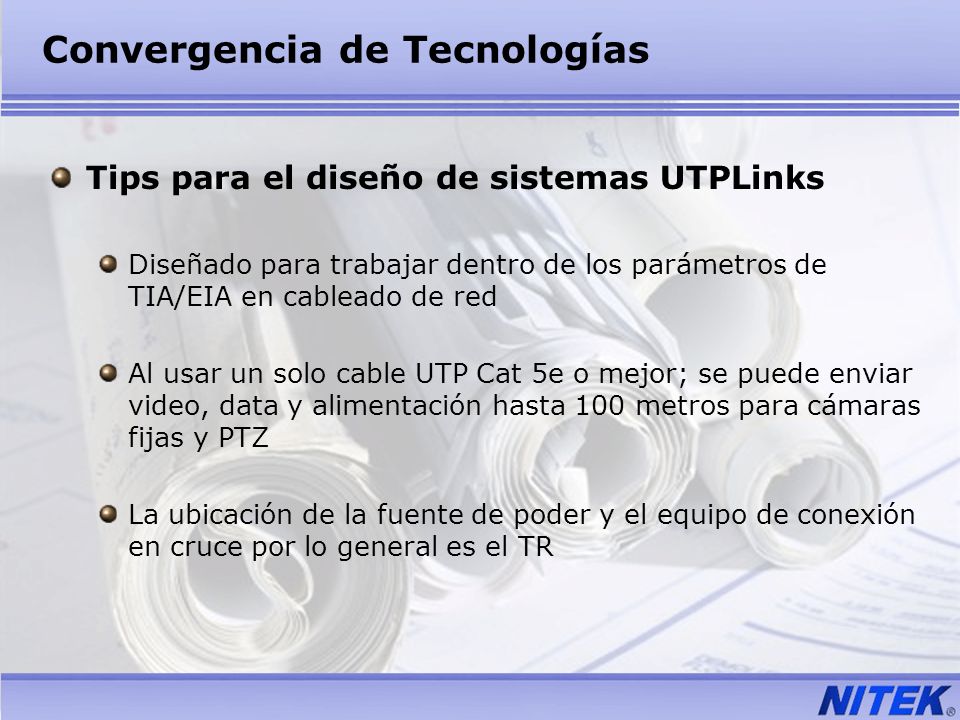

Tips para el diseño de sistemas UTPLinks Diseñado para trabajar dentro de los parámetros de TIA/EIA en cableado de red Al usar un solo cable UTP Cat 5e o mejor; se puede enviar video, data y alimentación hasta 100 metros para cámaras fijas y PTZ La ubicación de la fuente de poder y el equipo de conexión en cruce por lo general es el TR The UTPLinks system is designed to work within TIA/EIA standards based network cabling. Using a single Cat 5e o 6 UTP cable, video, data and power can be sent up to 100 meters for fixed or PTZ cameras. The Power Supply and Crossover units are most often positioned within the TR (telecommunication room) and provide a standard 50 pin telco jack for easy interfacing with either a copper backbone or NITEK video receiver equipment.

77 Convergencia de Tecnologías
INSTALACCION Reglas Generales Todos los cableados horizontales desde el Crossover a las cámaras tiene que ser 90 metros o menos para estar dentro del estándar TIA/EIA Cámaras fijas (10 watts o menos). Cable tiene que ser Cat 5e o mejor Calibre 22 AWG a 24 AWG Todas las cámaras PTZ (10 a 28 watts) tiene que ser calibre 22 AWG Cat 5e o mejor Todos los 8P8C (RJ45) debe ser con conexión tipo T568B Siempre desconectar alimentación del sistema mientras que trabaja con los cables Determine the total power requirements of your cameras. Because of the way power is distributed in the system cameras should be grouped into sets of up to 4 cameras where the total current draw of a group is less than 40 watts or less then 80 watts. You should consult your camera manufacturer for your specific cameras. Consider the following cases and note that PTZ cameras can be split up among groups to spread out the power requirements: Case 1: Fixed Cameras: 16 watts = 80 watts total 4 cameras per 4 port card = 20 watts per card x 4 Case 2: PTZ and Fixed: 4 watts and 12 watts = 136 watts 3 Fixed/ 1 PTZ per 4 port card = 34 watts per card x 4 Case 3: PTZ Cameras: watts = 304 watts 4 PTZ cameras per 4 port card = 76 watts x 4

78 Convergencia de Tecnologías

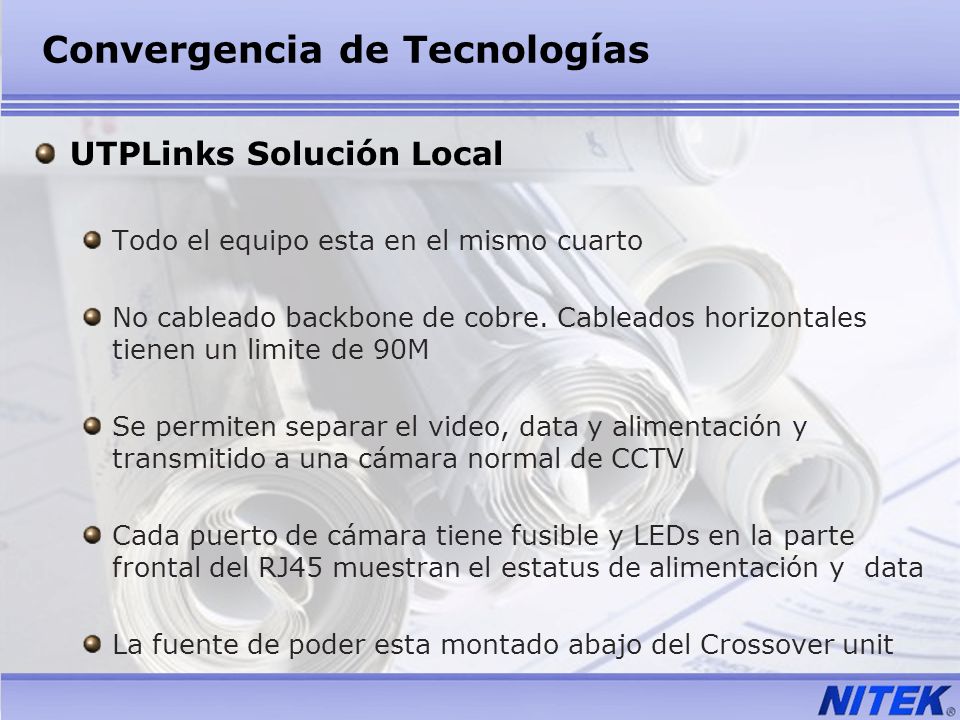

UTPLinks Solución Local Todo el equipo esta en el mismo cuarto No cableado backbone de cobre. Cableados horizontales tienen un limite de 90M Se permiten separar el video, data y alimentación y transmitido a una cámara normal de CCTV Cada puerto de cámara tiene fusible y LEDs en la parte frontal del RJ45 muestran el estatus de alimentación y data La fuente de poder esta montado abajo del Crossover unit

79 Convergencia de Tecnologías

80 Convergencia de Tecnologías
VB43ATF Video de alta calidad en cable ordinario de par trenzado Inmunidad contra ruido e interferencia Supresor de Picos incorporado Dispositivos Pasivos - no requieren alimentación Conector RJ45 para facilitar la conexión al cable Cat 5 Extensiones de montaje removible par que quepa dentro de un conduit de 1” para uso con los mini domos

81 Convergencia de Tecnologías
CX452 Diseño Modular – cualquier combinación de tarjetas de crossover Expandabilidad – se puede colocar tarjetas adicionales en el futuro Cada tarjeta modular tiene fusibles Tarjeta de P/T/Z soporta distribución de data verdadera cámaras PTZ LEDs diagnósticos para alimentación y data Conector tipo Telco para facilitar conexión al backbone Compatible con TIA/EIA 568B

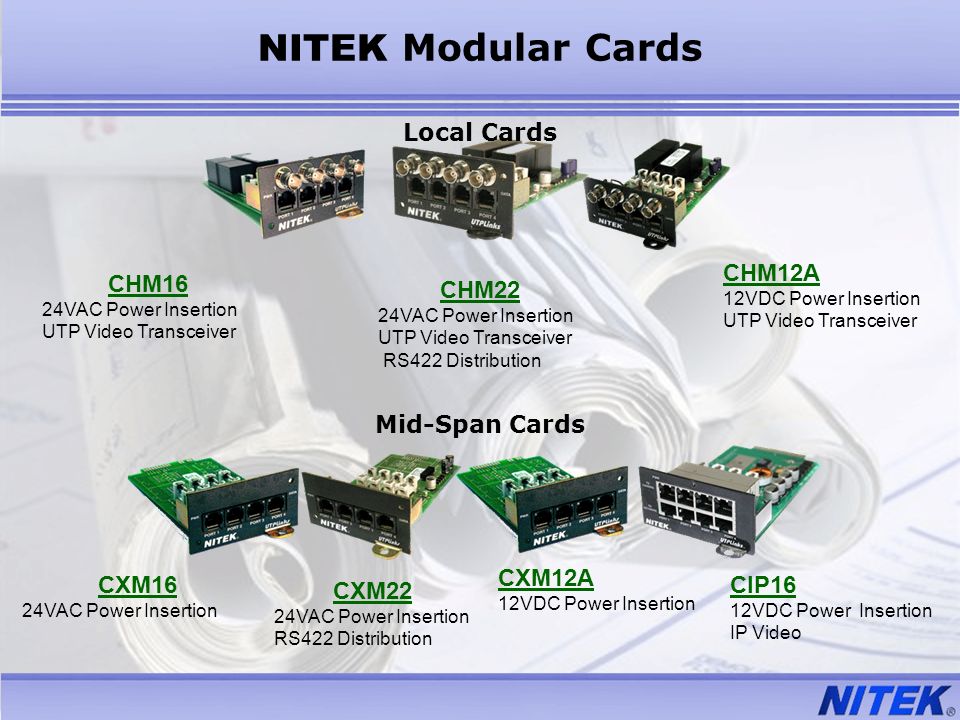

82 NITEK Modular Cards Local Cards CHM12A CHM16 CHM22 Mid-Span Cards
12VDC Power Insertion UTP Video Transceiver CHM16 24VAC Power Insertion UTP Video Transceiver CHM22 24VAC Power Insertion UTP Video Transceiver RS422 Distribution Mid-Span Cards CXM12A 12VDC Power Insertion CXM16 24VAC Power Insertion CXM22 24VAC Power Insertion RS422 Distribution CIP16 12VDC Power Insertion IP Video

83 Convergencia de Tecnologías
PS110 Alimentación para cámaras y PTZ en un solo dispositivo auto contenido Montable en 19" rack Fácil de Instalar y configurar Diseñado para ser compatible con los estándares de “Cable Estructurado” Class II UL Certified Fusibles Reseteables Puede configurarse para ofrecer redundancia en fuente de alimentación Conexión integrado entre CX452 y PS110 quiere decir menos cable, menos conexiones, menos confusión y una instalación mas fácil

84 Convergencia de Tecnologías
VH1639 16 Canales montado en rack o en pared Video de alta calidad sobre cable par trenzado ordinario Inmunidad al ruido e interferencia Video y PTZ sobre un solo para en sistemas “up-the-coax” (Coaxitron) Supresor de picos incorporado Dispositivos pasivos- no requieren alimentación Se puede sustituir VH1639 para VH170, lo cual ofrece un conector telefónico para facilitar la instalación

85 Convergencia de Tecnologías

86 Convergencia de Tecnologías

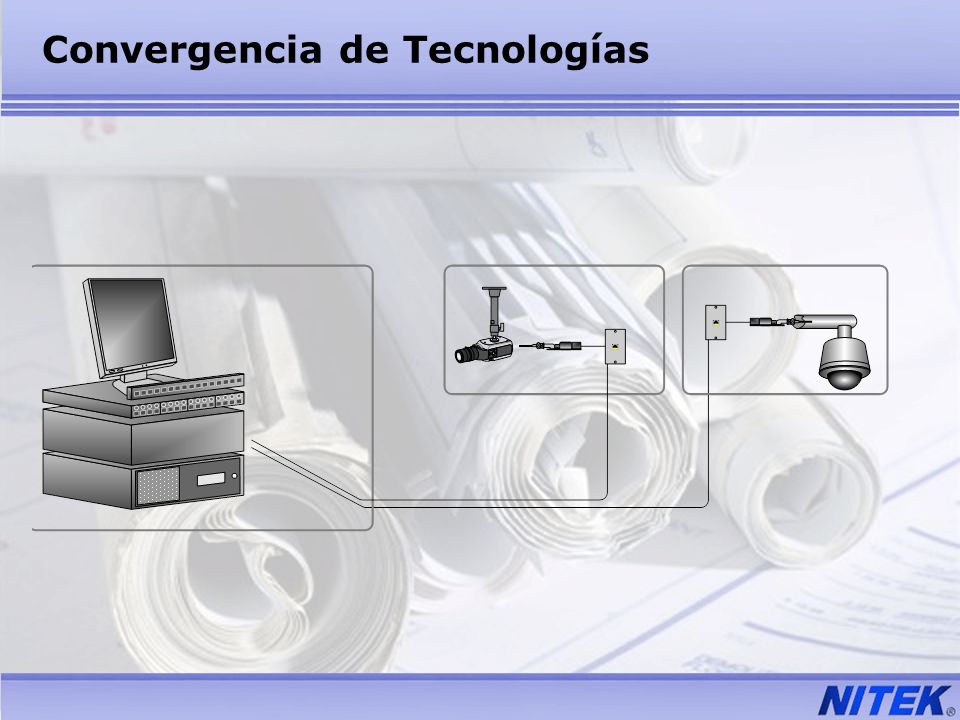

La conexión a la cámara

87 Convergencia de Tecnologías

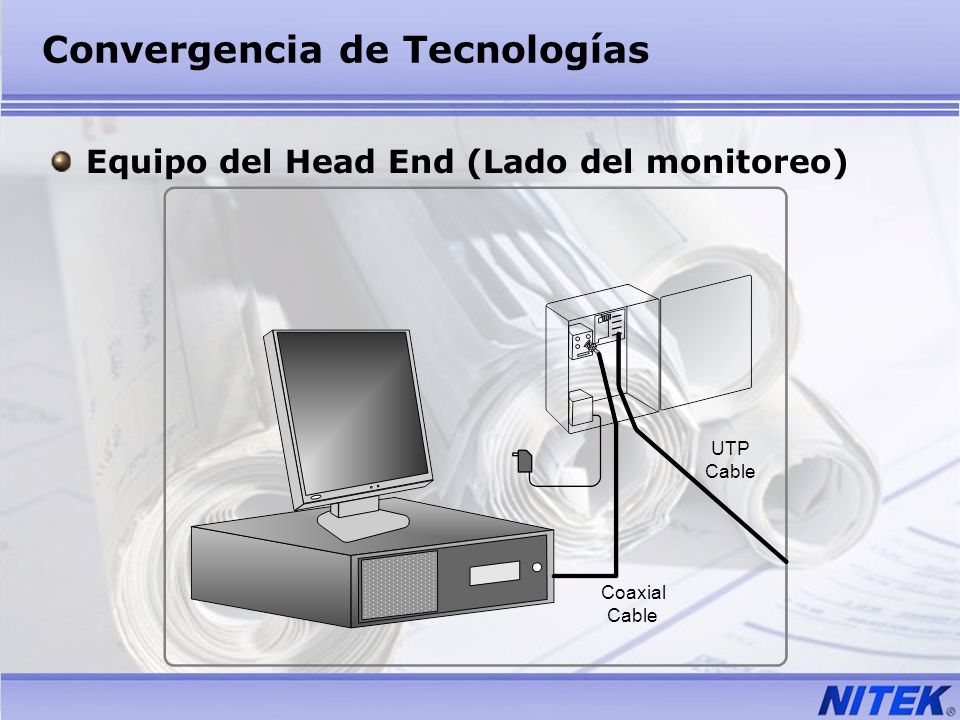

Equipo del Head End (Lado del monitoreo) UTP Cable Coaxial Cable

88 Convergencia de Tecnologías
UTPLinks Mid-Span Distribución de Alimentación Dispositivos muy dispersos en edificios grandes comúnmente Se usa un cable Backbone para distribuir el video al lado de monitoreo Headend Alimentación insertado en el TR esta ubicado mas cercano a las cámaras El dispositivo de Crossover provee un punto central para combinar alimentación, data y señal de video Del TR se puede cablear al cuarto de seguridad (Equipment Room- ER)

89 Convergencia de Tecnologías

90 Convergencia de Tecnologías

91 Convergencia de Tecnologías

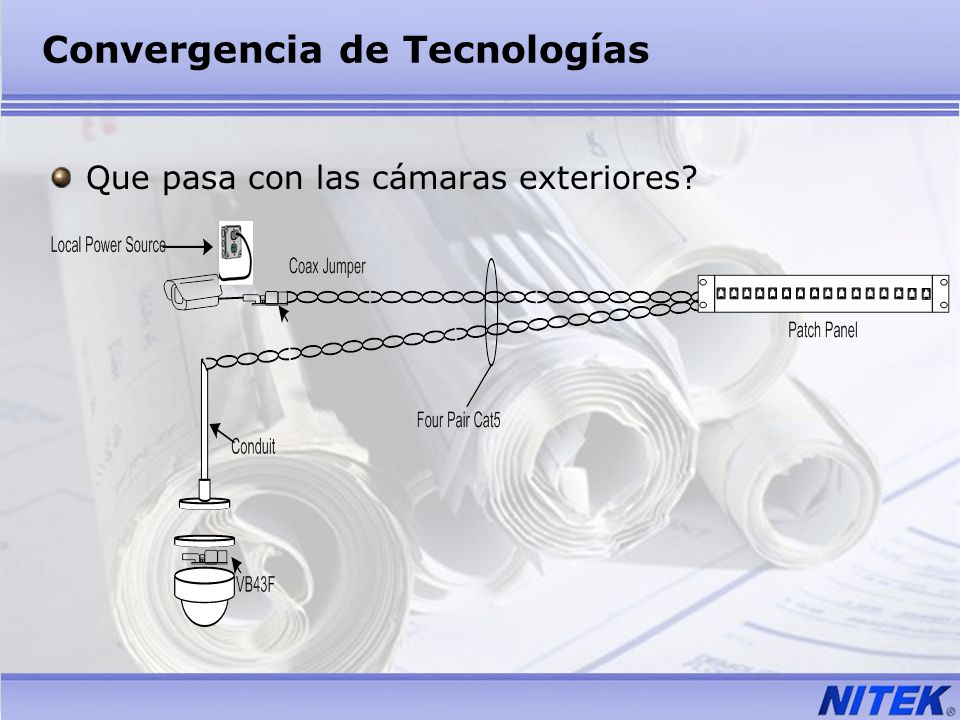

Que pasa con las cámaras exteriores?

92 Convergencia de Tecnologías
Configuracion el ponchado La conexion al RJ45 (8P8C) tipo T568B es lo siguiente: Pin 1 - Video 2 + Pin 2 - Video 2 – Pin V Com (1) Pin 4 - RS422 – Pin 5 - RS422 + Pin V Line (1) Pin V Com (2) Pin V Line (2) All UTPLinks products utilize the same pin outs through out all components.

93 Convergencia de Tecnologías
Multi-Channel Hub Video Transmission Systems - for operation over unshielded twisted pair wire (UTP) cables.  Self-contained 4 and 16 channel passive transceivers and 16 channel active receivers. These systems are designed for use over point-to-point copper wire of 18 AWG to 26 AWG. Four versions cover a range of from 100 feet to 6,000 feet, depending upon the transmitter units used. On the active receivers, DIP switches (accessible via a removable front panel), provide for easy set-up and adjustment and allow the installer to "fine tune" each channel to the exact cable length. This method (unique to NITEK) of setting video gain and equalization eliminates service calls and poor results, especially over longer distance cables and when used with Digital Video Recorder's.

94 Segmentos del Mercado y Oportunidades
Tendencias del Mercado Reemplazo de Análogo con Digital Arquitectura Abierta Convergencia de IT y Seguridad Compartir la Red de IT con Video Introducción de integradores de IT en el negocio de seguridad

95 Segmentos del Mercado y Oportunidades
Aplicaciones de CCTV Sobre UTP Ambiente de Campus Colegios y Universidades Public Housing Hospitales Edificios y propiedades del Gobierno City hall Plantas del tratamiento de agua Transito Publico Aeropuertos Autoridades de Transito Masivo Estaciones de Tren…… and more Schools Retail Industrial Gaming Traffic Mass Transit Today most of the private and public areas requires some type of surveillance camera for security systems. Most of the CCTV UTP applications are associated with security and prevention technologies. The solutions are managed under one application and integrate with existing access control, fire detection, PTZ controllers and specialized security and prevention applications. There are many products which provides state-of-the-art real-time monitoring and transmission capabilities as well as off-line motion detection. All the information is collected and analyzed through a centralized database for quick coordination among all required security organizations.

96 Segmentos del Mercado y Oportunidades

97 Repaso del Curso Cuando se usa un receptor activo, es importante ajustar los Dip Switches al cableado existente. ¿Que es el método de determinar la distancia del cableado?

98 Repaso del Curso Respuesta : Resistencia del Enlace
Cuando se usa un receptor activo, es importante ajustar los Dip Switches al cableado existente. ¿Que es el método de determinar la distancia del cableado? Respuesta : Resistencia del Enlace La resistencia del enlace es la resistencia total, en Ohms, de ambos cables en un par (el “enlace"). La medición de resistencia se hace al empalmar los cables de un extremo y medir la resistencia del otro extremo.

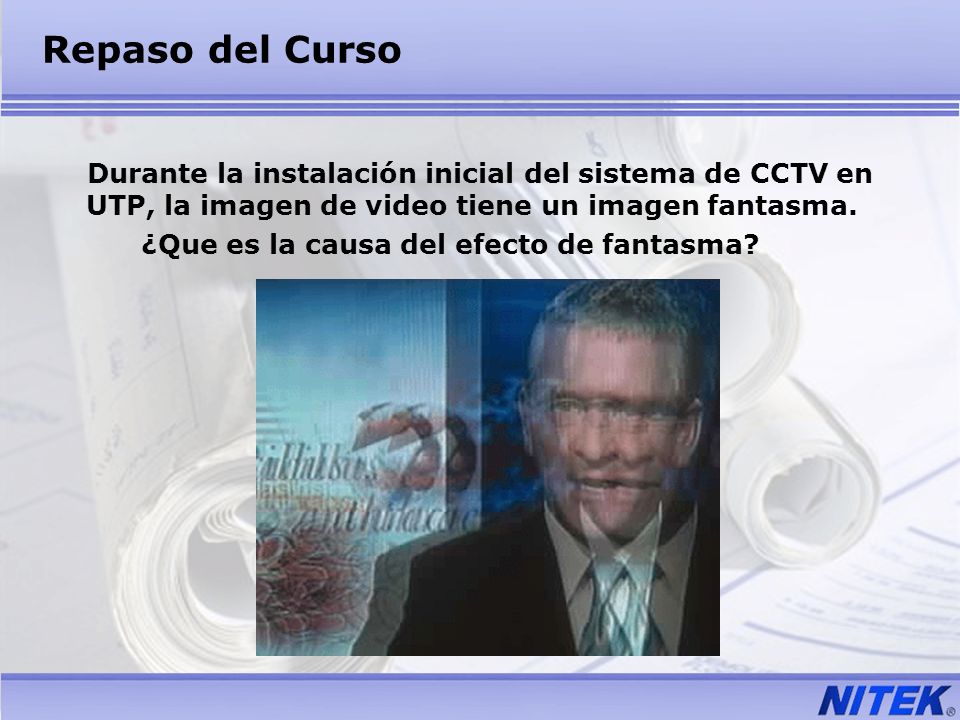

99 Repaso del Curso Durante la instalación inicial del sistema de CCTV en UTP, la imagen de video tiene un imagen fantasma. ¿Que es la causa del efecto de fantasma?

100 Repaso del Curso Durante la instalación inicial del sistema de CCTV en UTP, la imagen de video tiene un imagen fantasma. ¿Que es la causa del efecto de fantasma? Respuesta : T-Taps T-Taps, también se llama Bridge Taps son pares adicionales de cable conectado en paralelo a la par principal. Son pares abandonados, no usados en el circuito de telecomunicación conectado al punch-down block o un pedestal y son de instalaciones previas o líneas que se han desconectado. En circuitos de audio no es un problema pero en circuitos de video causan reflejos que aparecen como fantasmas en la pantalla. Por lo general se puede calcular el numero de T-Taps por el numero de reflejos en la pantalla. Por lo general la gente de telecomunicación desmienten su existencia.

101 ¿Que es la causa de esta distorsión?
Repaso del Curso Durante la instalación inicial del sistema de CCTV en UTP, la imagen esta distorsionada? ¿Que es la causa de esta distorsión?

102 ¿Que es la causa de esta distorsión?
Repaso del Curso Durante la instalación inicial del sistema de CCTV en UTP, la imagen esta distorsionada? ¿Que es la causa de esta distorsión? Respuesta: Polaridad – El par esta cruzada

103 Repaso del Curso Durante la instalación inicial del sistema de CCTV en UTP, la imagen falta nitidez o parece borrosa o blanco y negro? ¿Que es la causa de la imagen sin nitidez?

104 Repaso del Curso Durante la instalación inicial del sistema de CCTV en UTP, la imagen falta nitidez o parece borrosa o blanco y negro? ¿Que es la causa de la imagen sin nitidez? Respuesta: Atenuación del Cable La distancia del cableado excede la máxima distancia de los dispositivos de transmisión. Solución : Actualizar el sistema y escoger un receptor activo

105 Repaso del Curso Durante la instalación inicial del sistema de CCTV en UTP, la imagen tiene una barra negra horizontal que viaja desde la parte inferior hasta la parte superior de la pantalla ? Que es la causa?

106 Repaso del Curso Respuesta : Ground Loop
Durante la instalación inicial del sistema de CCTV en UTP, la imagen tiene una barra negra horizontal que viaja desde la parte inferior hasta la parte superior de la pantalla ? Que es la causa? Respuesta : Ground Loop Ground loops son la causa mas común de AC line frequency hum en sistemas de video. Un ground loop en la alimentación o la señal de video ocurre cuando algunos componentes en el mismo sistema reciben alimentación de una tierra diferente que los otros componentes, o cuando la potencia de tierra no es idéntico en dos equipos. Solución : actualizar el equipo a un receptor activo, los receptores activos de Nitek tienen ground loop aislamiento incorporado

107 Quien es NITEK? Nitek es un líder en el diseño y fabricación de productos de UTP Video para los mercados de Seguridad y Datacom Nitek fue fundado en 1984 La ventas de producto Nitek son basado en el nivel de Ingeniería Nitek invento Digital Adjustment Tecnología (DAT) para sus dispositivos
