1 [IGN + UPM] con financiación de la AECI Madrid, julio de 2006 Antonio Rodríguez Instituto Geográfico Nacional Curso IDE 5.B.7.a CSW, GDAS y SWE

2 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 2 Catálogo, Geolinking y Sensores CSW 2.0 (Catalog Services for the Web) GetCapabilities DescribeRecord GetRecords … GDAS (Geolinked Data Access Service) GetCapabilities GetData GLS (Geolinking Service) GetCapabilities GetLink SWE (Sensor Web Enablement) Sensor Model Language (SensorML) Servicio de Colección del Sensor (SCS) …

3 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 3 GDAS y GLS Dos especificaciones futuras: Discussion Papers (2004-05) Geolinked Data Access Service (GDAS) Geolinking Service (GLS) Orientadas a la Interoperabilidad de IG + D. Temáticos Disponibles en www.opengeospatial.org

4 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 4 CODINE Tabla de atributos Geolinked data Geospatial data Framework WMS on-the fly Usuario de La Red CODINE GDAS GLS WMS Geolinking Services

5 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 5 Acceso en línea a tablas de atributos con un Id. Geográfico (Cod.INE, Nombre) aplicables a un Framework bien conocido Devuelve los atributos en formato XML Para: WMS, cálculos, proceso distribuido Hypertext Transfer Protocol (HTTP) GET, POST usando XML OPERACIONES GET CAPABILITIES GET DATA Geolinked Data Access Service

6 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 6 PETICIÓN (GetCapabilities GDAS v 0.9.1) RESPUESTA: documento XML Framework (n) Organización, Dominio Internet, Nombre, Título, Descripción, Versión, Documentación (link), Campo de Geolinkage Dataset (Tabla) Organización, Dominio Internet, Nombre, Título, Descripción, Versión, Documentación (link), Campo de Geolinkage Atributos Nombre, Unidades, Tipo (nominal, ordinal, measure, count), Título, Descripción, Versión, Documentación (link) GeolinkidsLimit (op.)nº máx. filas AtributeLimitnº máx. atributos GDAS: GetCapabilities

7 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 7 PETICIÓN (GetData GDAS v 0.9.1) Framework (Dominio Internet, Nombre, Versión) Dataset (Tabla) (Dominio Internet, Nombre) Atributos (Nombres) GeolinkIds (Madrid, Toledo, Segovia, Salamanca) para seleccionar filas devueltas RESPUESTA: documento XML Descripción Framework (GET CAPABILITIES) Descripción Dataset (Tabla) (GET CAPABILITIES) Rowset (fila) (n) Valor del Geolinkage, Atributos GDAS: GetData

8 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 8 Una vez accedidos a datos geolinkados (mediante GDAS), ac- ceder a un Framework y procesar los datos para visualización Relate en la Red (link/join/merge) Proporcionar un WMS (volátil o para ser almacenado) Hypertext Transfer Protocol (HTTP) GET, POST usando XML OPERACIONES GetCapabilities Geolink GeoLinking Service (GLS)

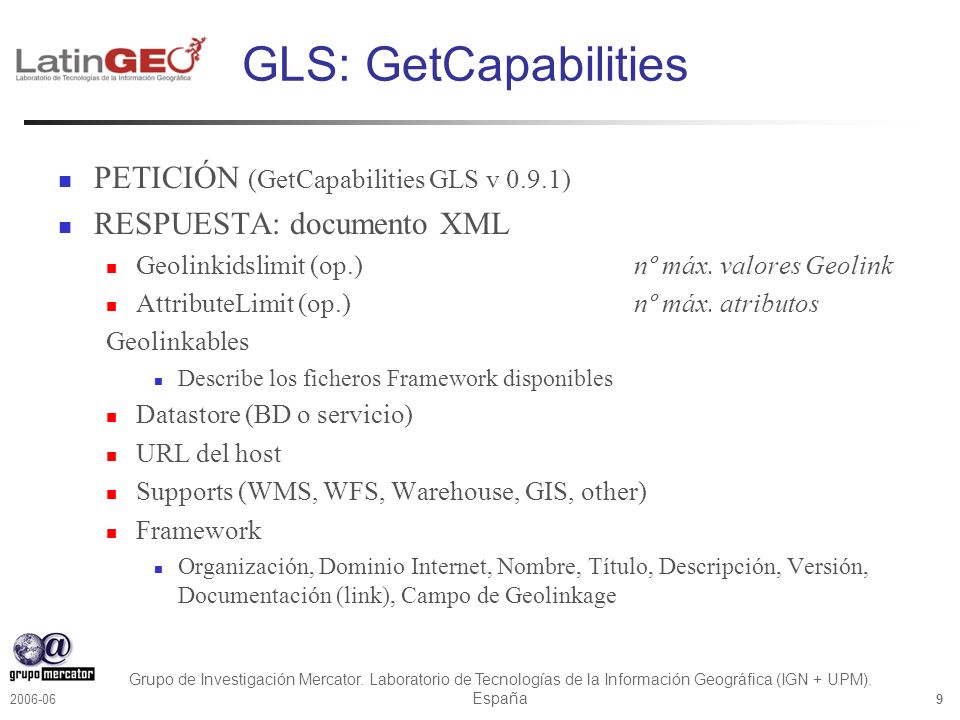

9 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 9 PETICIÓN (GetCapabilities GLS v 0.9.1) RESPUESTA: documento XML Geolinkidslimit (op.)nº máx. valores Geolink AttributeLimit (op.)nº máx. atributos Geolinkables Describe los ficheros Framework disponibles Datastore (BD o servicio) URL del host Supports (WMS, WFS, Warehouse, GIS, other) Framework Organización, Dominio Internet, Nombre, Título, Descripción, Versión, Documentación (link), Campo de Geolinkage GLS: GetCapabilities

10 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 10 PETICIÓN (Geolink GLS v 0.9.1) Host (URL) que aloja el Framework (Datos Geográficos) GDAS (URL) que sirve los atributos Framework (Dominio Internet, Nombre, Versión) Dataset (Tabla) (Dominio Internet, Nombre) Atributos (Nombres) GeolinkIds (M, TO, SE, SA) para seleccionar filas devueltas SLD: URL de un fichero de estilos (si supports = WMS) Días a mantener una Caché (si supports = WMS) RESPUESTA Descripción del Framework, Dataset (tabla) SLD, Caché (días) Descripción del Geolinkage (status, campo de geolinkage, URL resultado) GLS: Geolink

11 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 11 Grupo CGDI (Canada Geographic Data Insfrastructure) GeoConnections (Natural Resources CAN): Agriculture Canada Environment Canada Natural Resources Canada Editor:Peter Schut (Agriculture Canada) Prototipo (2002) por Agriculture and Agri-Food Canada (AAFC) www.geonnections.org Expertos GDAS y GLS

12 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 12 GDAS y GLS:frontera de la tecnología de servicios de datos en red Al fín IG + I. Est.enlazados en la Red La IDEE no es sólo IG Propuesta: Crear un Grupo de Expertos Información Geográfica + Estadística + Universidad Desarrollar prototipo GDAS y GLS Impulsar especificaciones OGC Conclusiones

13 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 13 Sensor Web Enablement (SWE) Colección de especificaciones basadas en XML para: Encontrar sensores y sus datos Describir sensores y sus datos Pedir y recuperar datos en tiempo real y archivados Utilizar SWE como entrada para tratamiento Notificar resultados y alertas

14 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 14 Especificaciones SWE Sensor Model Language (SensorML) Observaciones y Medidas (O&M) Servicio de Colección del Sensor (SCS) Servicio de Notificación (WNS) Intercambio de mensajes con 1 ó más sensores Servicio de Alertas (WAS)

15 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 15 Sensor Model Language Modelo y esquema XML para metadatos de un sensor De la observación: Observable (T, humedad, polución, tráfico,…); calidad (precisión); y respuesta (curva espectral, de respuesta,…) Geométricos: Tamaño, forma, plataforma, posición, orientación, velocidad, aceleración, S. de Coord. Sensor,… Documentación: Descripción del sensor, operador, historia,…

16 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 16 Sensores Tipos de sensor Estacionarios, dinámicos, remotos, in situ, activos, pasivos Individual Grupo de sensores Sensor package Operan juntos para dar un conjunto de datos relacionados Sensor array Del mismo tipo, proporcionan un barrido o cobertura espacial de una zona

17 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 17 Observaciones y medidas Modelo UML Fenómeno, observable, observación, medida, resultado,valor, unidades, cobertura Esquema XML Restringido a medidas cuyo resultado Cantidades, categorías, valores temporales, geométricos Series y conjuntos de lo anterior

18 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 18 Servicio de Colección del Sensor Utiliza SensorML y O&M 4 operaciones GetCapabilties Obligatoria http://www.usgs.gov/usa/nwis/scs?request=GetCapabilities DescribePlatform DescribeSensor GetObservation Obligatoria http://water.usgs.gov/usa/scs?request=GetObservation&BB OX=-74.179,40.565,- 73.757,40.864&srs=EPSG:4326&PropertyName=Discharge &Time=2002-01-28T12:00:00Z/2002-01-29T16:00:00Z/1

19 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 19 Conclusiones Dotar a las IDE de sentidos Aplicaciones de gran interés Tráfico Pluviométros y estaciones de aforo Meteorología (T, P, H) Polución

20 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 20 Especificaciones de Catálogo Catalog Service Perfil ebRIM (ISO/TS1500-3) Discussion Paper (2004) https://portal.opengeospatial.org/files/?artifact_id=7048 Perfil para OASIS ebRIM, ebXML Registry Information Model v2.5 Catalog Service Perfil ISO19115/19 Discussion Paper (2004) https://portal.opengeospatial.org/files/?artifact_id=6495 Catalog Services Specification Implementation Specification https://portal.opengeospatial.org/files/?artifact_id=5929&version=2 Versión para protocolo Z39.50 Versión para protocolo CORBA IIOP Versión para protocolo HTTP (CSW 2.0)

21 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 21 Catálogo GetCapabilities (M) DescribeRecord (M) GetDomain (O) GetRecords (M) GetRecordsById (M) HarvestRecords (O) Transaction (O)

22 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 22 GetCapabilities (M) Proporciona metadatos del servicio Codificación KVP (Keyword-Value Pair) http://www.someserver.com/wrs.cgi?REQUEST=GetCapabilities &SERVICE=CSW&ACCEPTVERSION=2.0.0,0.7.2&outputForm at=text/xml Codificación XML 2.0.0 text/xml

23 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 23 DescribeRecord (M) Proporciona una descripción genérica de los registros del catálogo KVP http://www.someserver.com/csw/csw.cgi?request=DescribeRec ord&version=2.0.0&outputFormat=text/xml&schemaLanguage= XMLSCHEMA&typeName=csw:record&namespace=csw:http:// www.opengis.org/csw XML record

24 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 24 GetDomain (O) Proporciona información sobre el dominio de valores existentes, no los definidos, de un ítem de metadatos o de un parámetro http://www.someserver.com/csw/csw.cgi?request=GetDomain&v ersion=2.0.0&parameterName=GetRecords.outputFormat

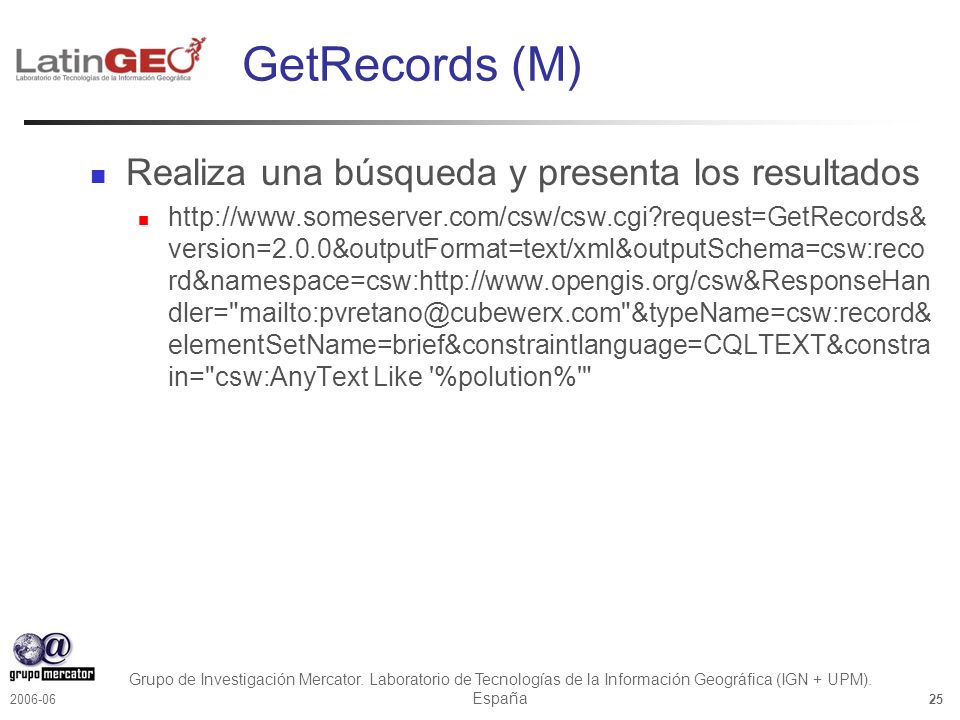

25 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 25 GetRecords (M) Realiza una búsqueda y presenta los resultados http://www.someserver.com/csw/csw.cgi?request=GetRecords& version=2.0.0&outputFormat=text/xml&outputSchema=csw:reco rd&namespace=csw:http://www.opengis.org/csw&ResponseHan dler="mailto:pvretano@cubewerx.com"&typeName=csw:record& elementSetName=brief&constraintlanguage=CQLTEXT&constra in="csw:AnyText Like '%polution%'"

26 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 26 GetRecords (M) XML full type SERVICIO subject madrid title madrid description madrid

27 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 27 GetRecordsById (M) Recupera la representación por defecto de registros del catálogo y la presenta KVP http://www.someserver.com/csw/csw.cgi?request=GetRecords& version=2.0.0&id=REC-10,REC-11,REC-12 XML ign-bcn25-100- 1 brief

28 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 28 HarvestRecords (O) Permite solicitar los registros de un catálogo para un intervalo de tiempo. En modo síncrono, cuando el cliente espera la repuesta En modo asíncrono, cuando el cliente recibe un “recibido” y el servidor elabora la respuesta sin peligro de “time out” http://www.myserver.com/csw/csw.cgi?request=Harvest&version= "2.0.0"&source=http://www.yourserver.com/metadata.xml&resourc etype=FGDC&resourceformat=text/xml&responsehandler=mailto: pvretano@cubewerx.com&harvestinterval=P2W

29 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 29 Transaction (O) Define una interfaz para crear, modificar y borrar registros de un catálogo insert update delete

30 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 30 Catálogo GetCapabilities (M) DescribeRecord (M) GetDomain (O) GetRecords (M) GetRecordsById (M) HarvestRecords (O) Transaction (O)

31 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 31 Catálogo de servicios No hay especificación clara Solución: Catálogo de GetCapabilities

32 2006-06 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 32 Gracias por vuestra atención Antonio Rodríguez Jefe de Servicio de SIG IGN afrodriguez@fomento.es
