FÍSICA II Carga Eléctrica y Ley de Coulomb

Presentación del tema: "FÍSICA II Carga Eléctrica y Ley de Coulomb"— Transcripción de la presentación:

1 FÍSICA II Carga Eléctrica y Ley de Coulomb
Lic. en Matemáticas Por: Ing. Yvan Gómez

2 CARGA ELÉCTRICA Las cargas eléctricas de la misma clase o signo se repelen mutuamente y las de signo distinto se atraen. La carga eléctrica de un cuerpo u objeto es la suma de las cargas de cada uno de sus constituyentes mínimos: moléculas, átomos y partículas elementales. Las cargas se pueden mover o intercambiar, pero sin que se produzcan cambios en su cantidad total (ley de conservación de la carga).

3 CONDUCTORES Y DIELÉCTRICOS

4 ELECTRIZACIÓN Por contacto:

5 ELECTRIZACIÓN Por frotamiento.

6 ELECTRIZACIÓN Partículas cargadas.

7 ELECTRIZACIÓN Por Electrólisis.

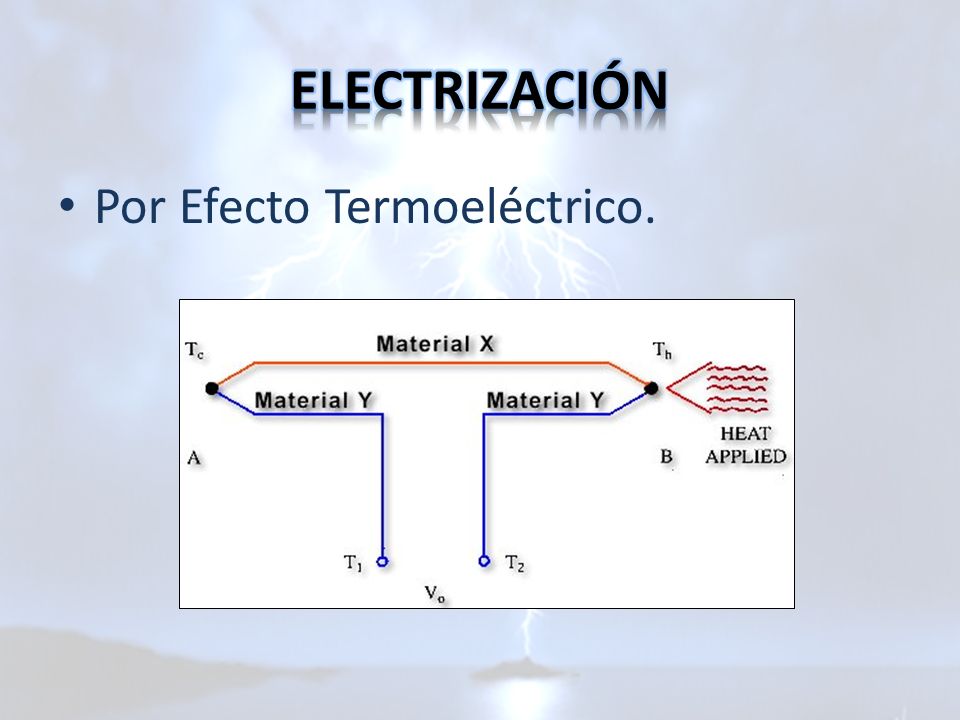

8 ELECTRIZACIÓN Por Efecto Termoeléctrico.

9 LEY DE COULOMB Describe la fuerza entre dos cargas puntuales q1 y q2. Dentro de un medio homogéneo como es el aire, la relación se expresa como: ε0: Permitividad en el vacío = 8,85 x C2/N.m2 q1 q2 r

10 FUERZA ELÉCTRICA Tiene una dirección que coincide con una línea recta imaginaria que une las dos cargas.

11 CAMPO ELÉCTRICO Es aquella región del espacio en donde se dejan sentir los efectos de una carga aislada o de un conjunto de cargas. Es una magnitud vectorial que viene definida por su módulo E, por su dirección y sentido.

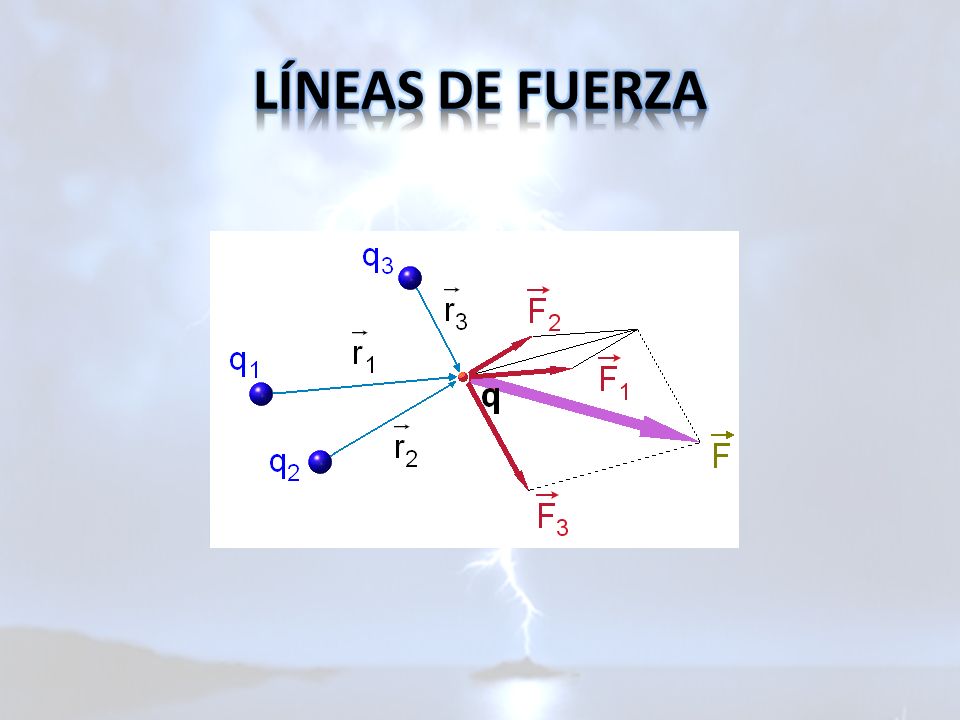

12 LÍNEAS DE FUERZA

13 Ejercicios Calcular el campo eléctrico creado por una carga Q = +2μC en un punto P situado a 30cm de distancia en el vacío. Calcula también la fuerza que actúa sobre una carga q = -4μC situada en el punto P.

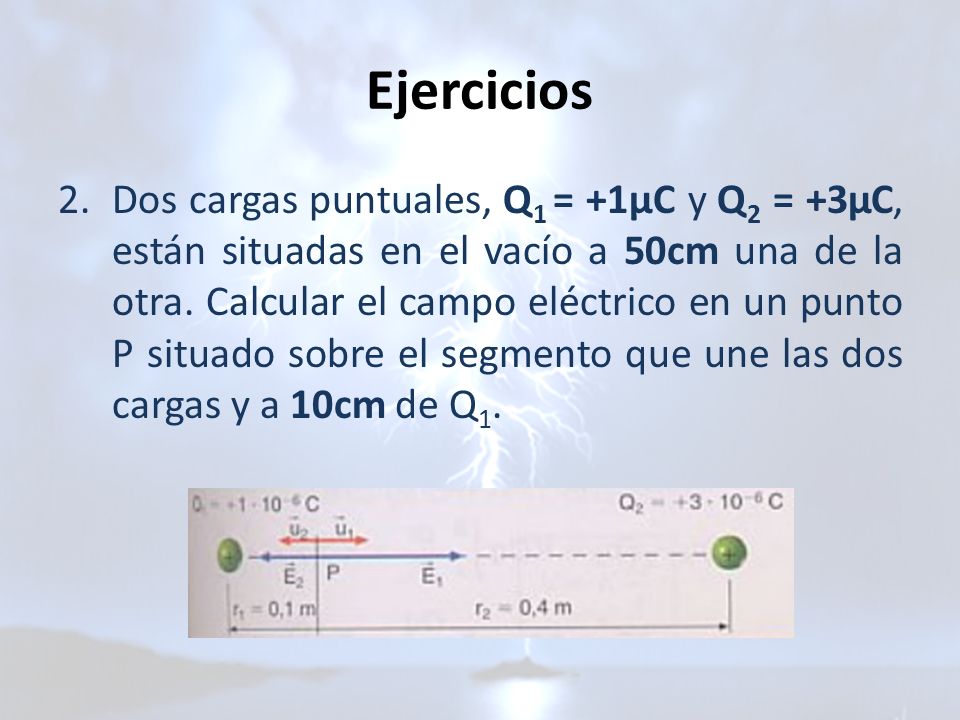

14 Ejercicios Dos cargas puntuales, Q1 = +1μC y Q2 = +3μC, están situadas en el vacío a 50cm una de la otra. Calcular el campo eléctrico en un punto P situado sobre el segmento que une las dos cargas y a 10cm de Q1.

15 Ejercicios Dos cargas de +12μC y -18μC están separadas 40cm. Determinar en qué punto del espacio el campo eléctrico se anula. Dos cargas eléctricas puntuales de +10μC y - 10μC están separadas 10cm. Determinar el campo eléctrico en el punto medio de la recta que las une y en un punto equidistante 10cm de las cargas. En tres vértices de un cuadrado de 40cm de lado se han situado cargas eléctricas de +125μC. Determinar el campo eléctrico en el cuarto vértice.
