1 Por www.areatecnologia.com
LAS INSTALACIONES EN VIVIENDAS Por

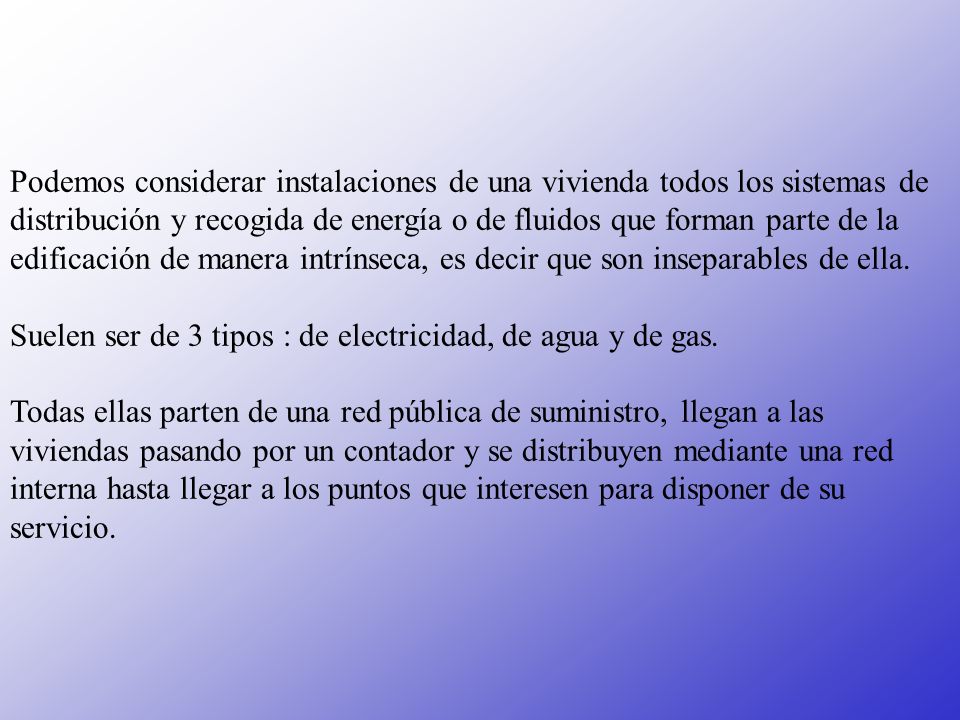

2 Podemos considerar instalaciones de una vivienda todos los sistemas de
distribución y recogida de energía o de fluidos que forman parte de la edificación de manera intrínseca, es decir que son inseparables de ella. Suelen ser de 3 tipos : de electricidad, de agua y de gas. Todas ellas parten de una red pública de suministro, llegan a las viviendas pasando por un contador y se distribuyen mediante una red interna hasta llegar a los puntos que interesen para disponer de su servicio.

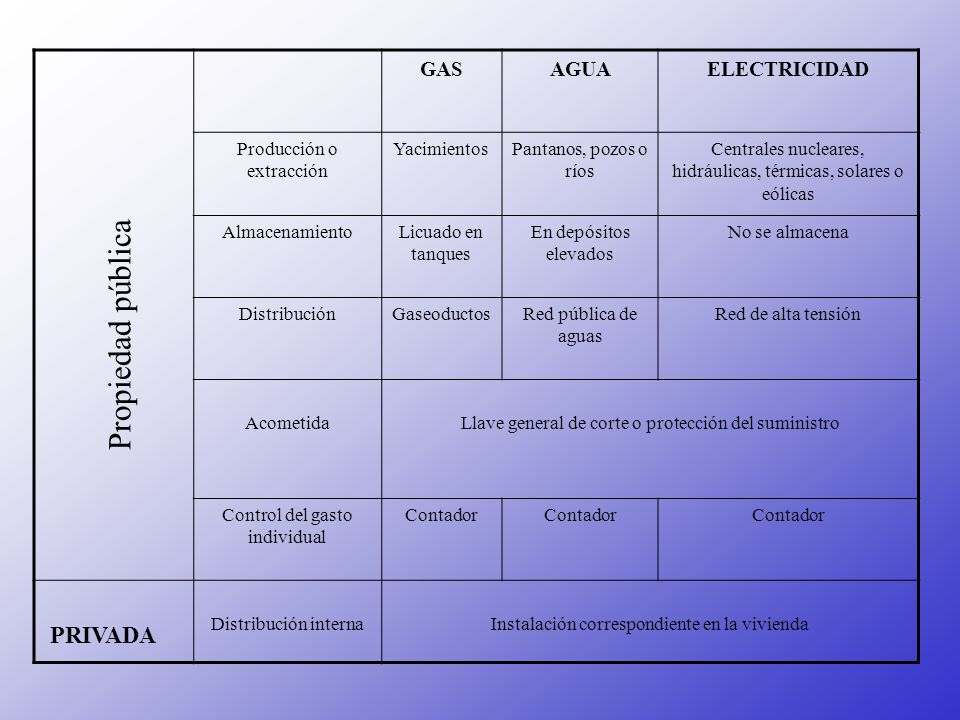

3 Propiedad pública PRIVADA GAS AGUA ELECTRICIDAD
Producción o extracción Yacimientos Pantanos, pozos o ríos Centrales nucleares, hidráulicas, térmicas, solares o eólicas Almacenamiento Licuado en tanques En depósitos elevados No se almacena Distribución Gaseoductos Red pública de aguas Red de alta tensión Acometida Llave general de corte o protección del suministro Control del gasto individual Contador PRIVADA Distribución interna Instalación correspondiente en la vivienda Propiedad pública

4 INSTALACIÓN ELECTRICA

5 EN ESTA EXPOSICIÓN VAMOS A PODER VER LOS
COMPONENTES MÁS UTILIZADOS PARA REALIZAR LAS INSTALACIONES ELÉCTRICAS EN LAS VIVIENDAS. ANTES DE VER LOS COMPONENTES HAREMOS UNA BREVE EXPOSICIÓN DE CÓMO LLEGA LA ELECTRICIDAD A NUESTRAS VIVIENDAS DESDE QUE SE GENERA EN LAS CENTRALES ELÉCTRICAS. ESPEREMOS QUE RESULTE DEL AGRADO DE TODOS USTEDES, ASÍ COMO QUE LES PUEDA SER ÚTIL PARA UNA MEJOR COMPRESIÓN DE LOS MATERIALES ELÉCTRICOS. GRACIAS.

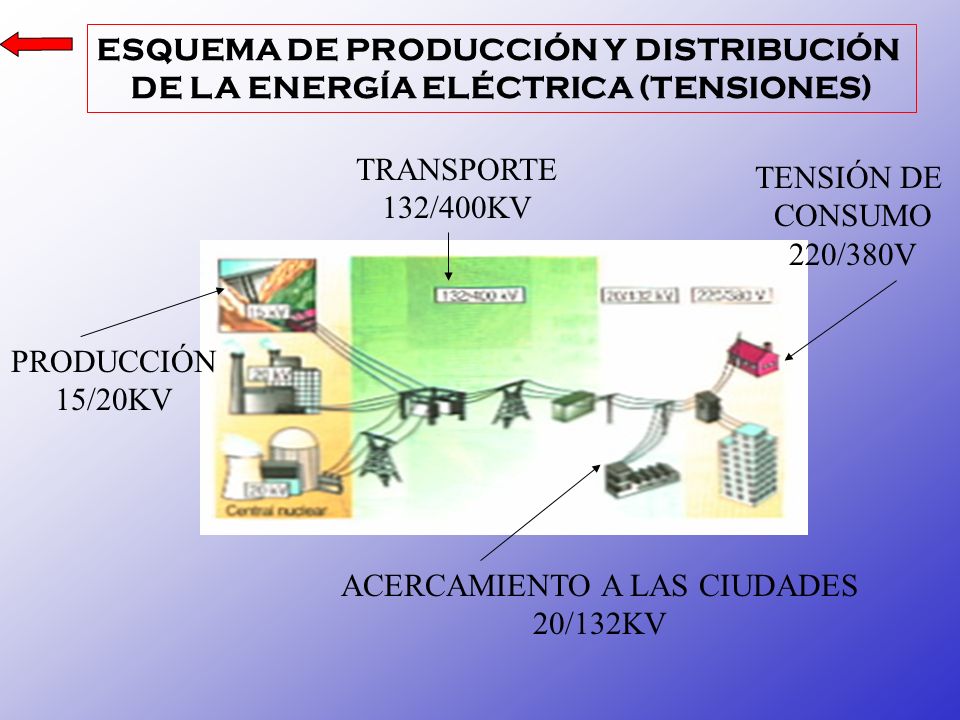

6 ESQUEMA DE PRODUCCIÓN Y DISTRIBUCIÓN
DE LA ENERGÍA ELÉCTRICA (TENSIONES) PRODUCCIÓN 15/20KV TRANSPORTE 132/400KV ACERCAMIENTO A LAS CIUDADES 20/132KV TENSIÓN DE CONSUMO 220/380V

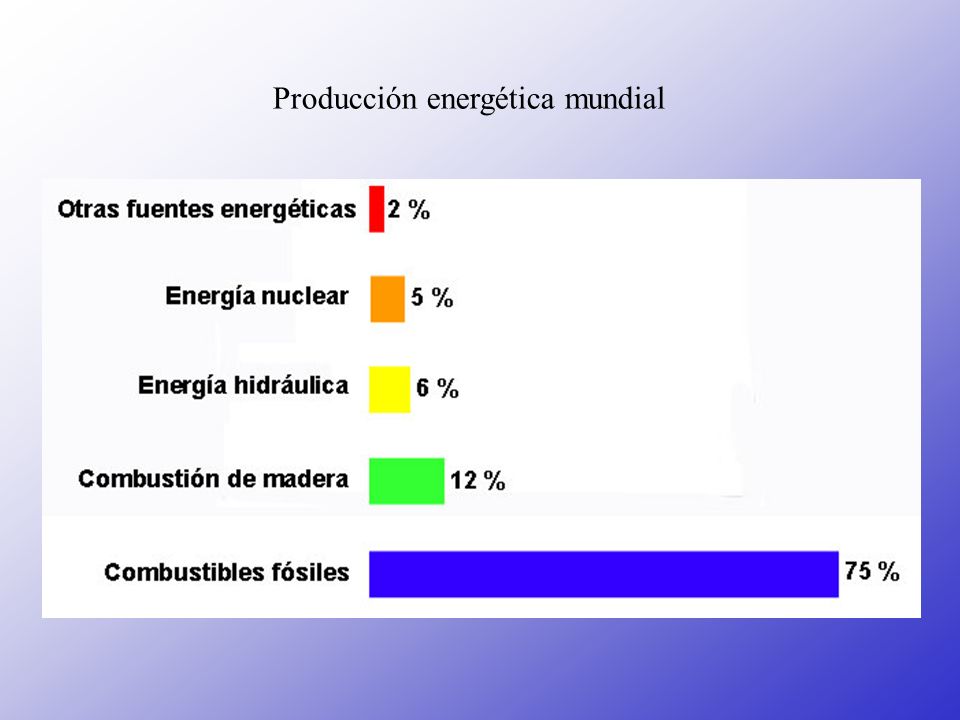

7 Producción energética mundial

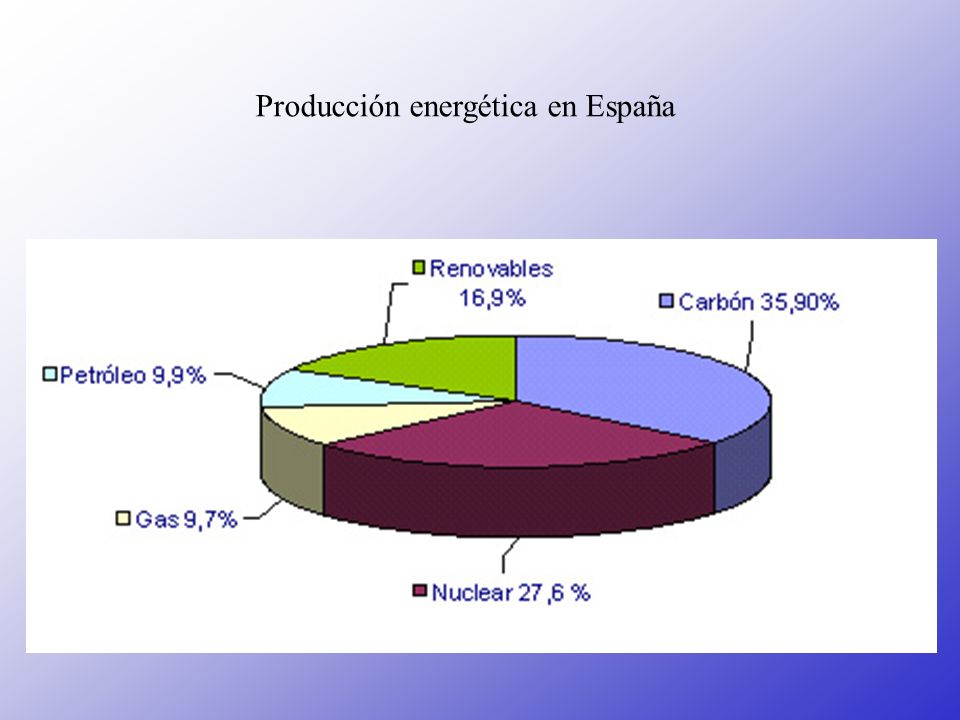

8 Producción energética en España

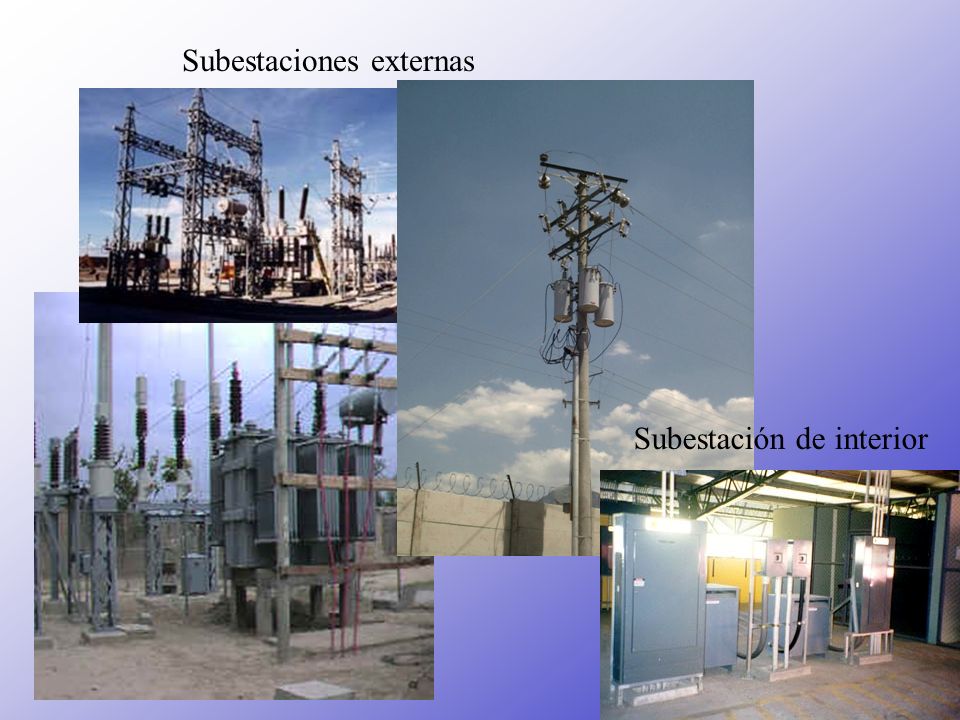

9 Subestaciones externas
Subestación de interior

10 ACOMETIDA Y CAJA GENERAL DE PROTECCIÓN (C.G.P.)
Caja con 3 fusibles en su interior en la entrada del edificio. Protege la línea repartidora Enlace entre la red y la C.G.P.

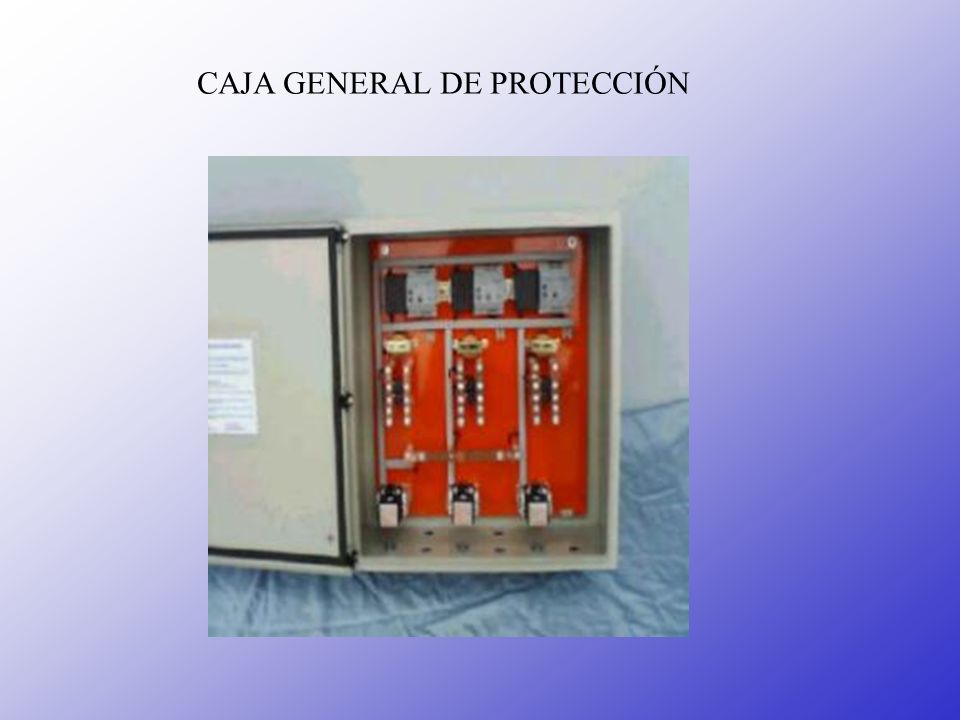

11 CAJA GENERAL DE PROTECCIÓN

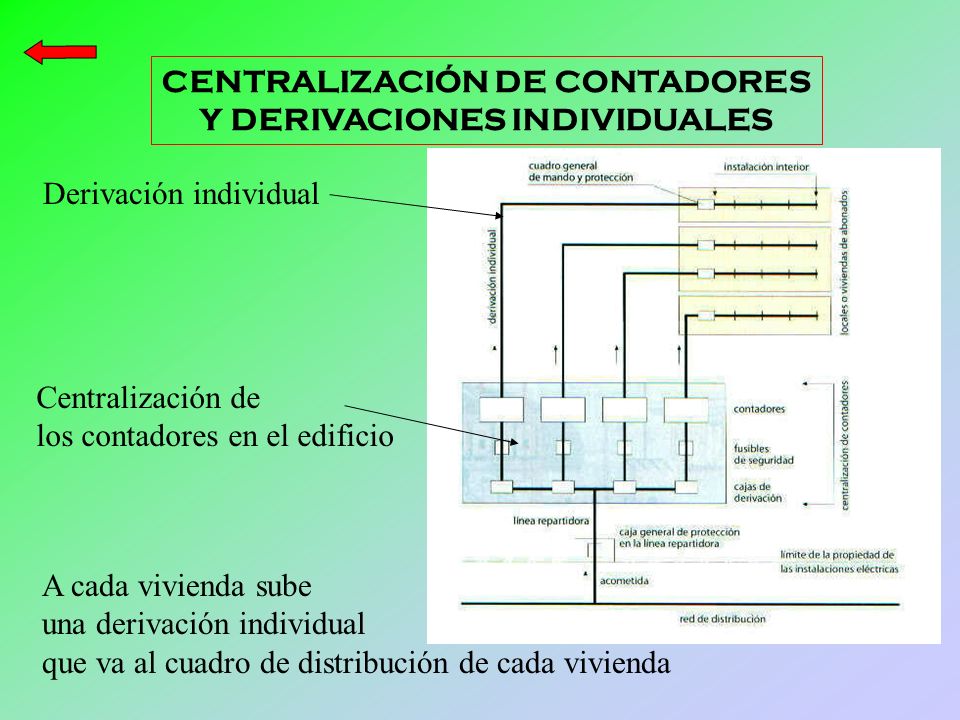

12 CENTRALIZACIÓN DE CONTADORES Y DERIVACIONES INDIVIDUALES
Derivación individual Centralización de los contadores en el edificio A cada vivienda sube una derivación individual que va al cuadro de distribución de cada vivienda

13 Foto de una centralización de contadores

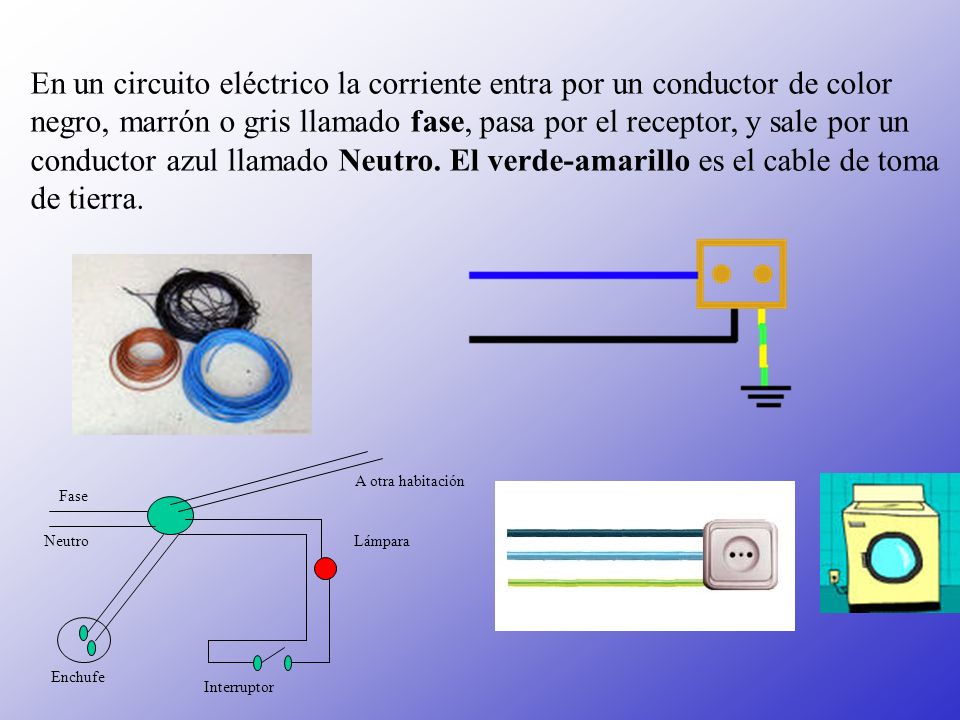

14 En un circuito eléctrico la corriente entra por un conductor de color negro, marrón o gris llamado fase, pasa por el receptor, y sale por un conductor azul llamado Neutro. El verde-amarillo es el cable de toma de tierra. Fase Neutro Enchufe Interruptor Lámpara A otra habitación

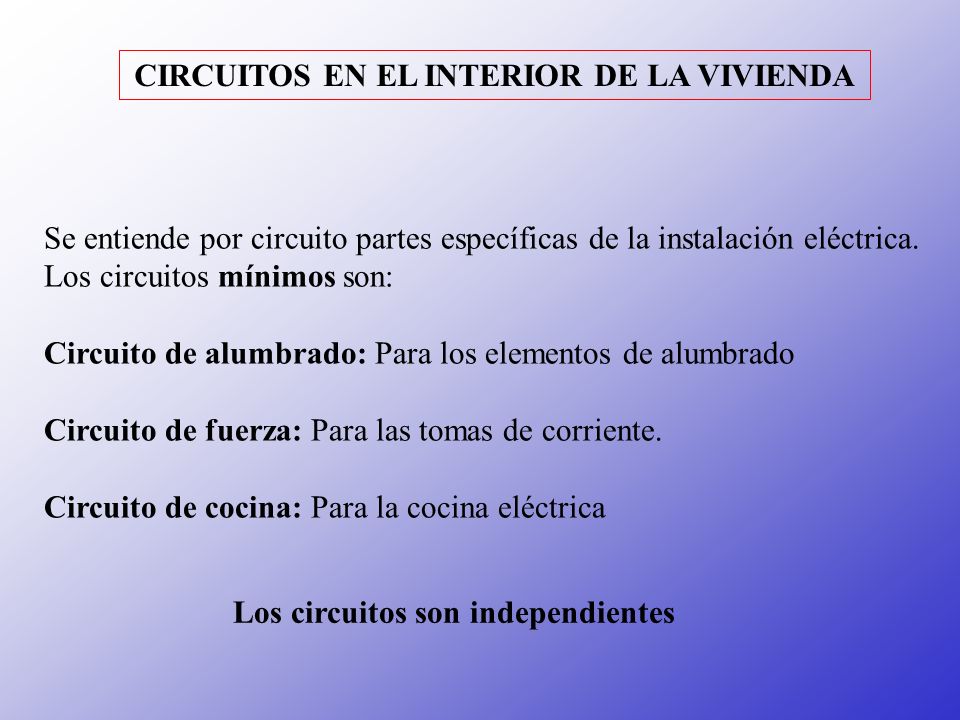

15 CIRCUITOS EN EL INTERIOR DE LA VIVIENDA
Se entiende por circuito partes específicas de la instalación eléctrica. Los circuitos mínimos son: Circuito de alumbrado: Para los elementos de alumbrado Circuito de fuerza: Para las tomas de corriente. Circuito de cocina: Para la cocina eléctrica Los circuitos son independientes

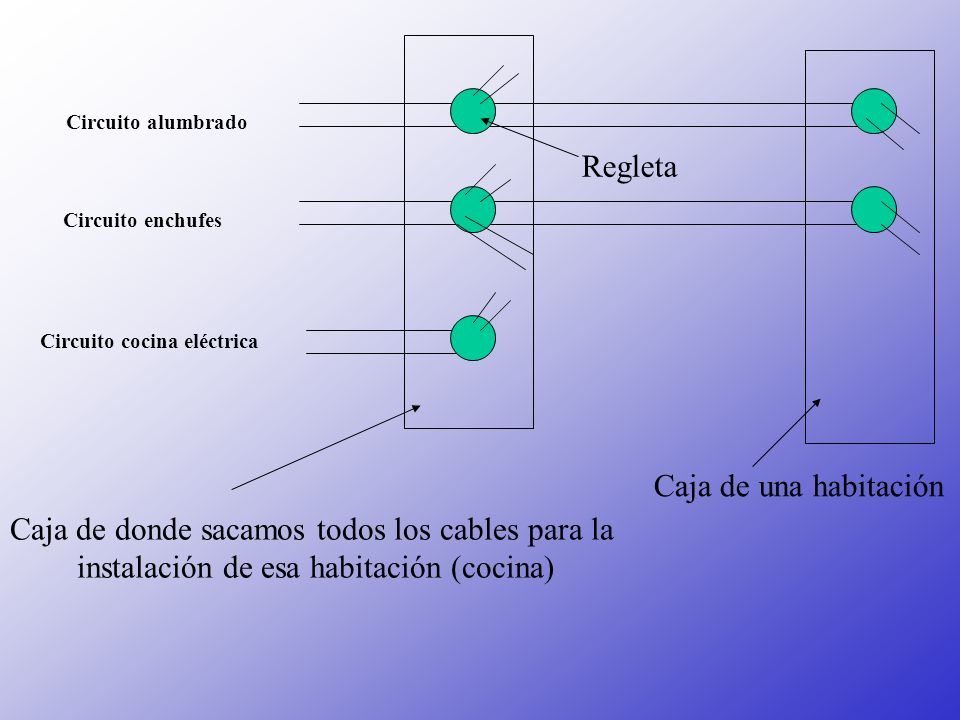

16 Circuito cocina eléctrica
Circuito alumbrado Regleta Circuito enchufes Circuito cocina eléctrica Caja de una habitación Caja de donde sacamos todos los cables para la instalación de esa habitación (cocina)

17 ESQUEMA UNIFILAR DE LA INSTALACIÓN DE UNA VIVIENDA
t.t Cuadro de distribución o protección

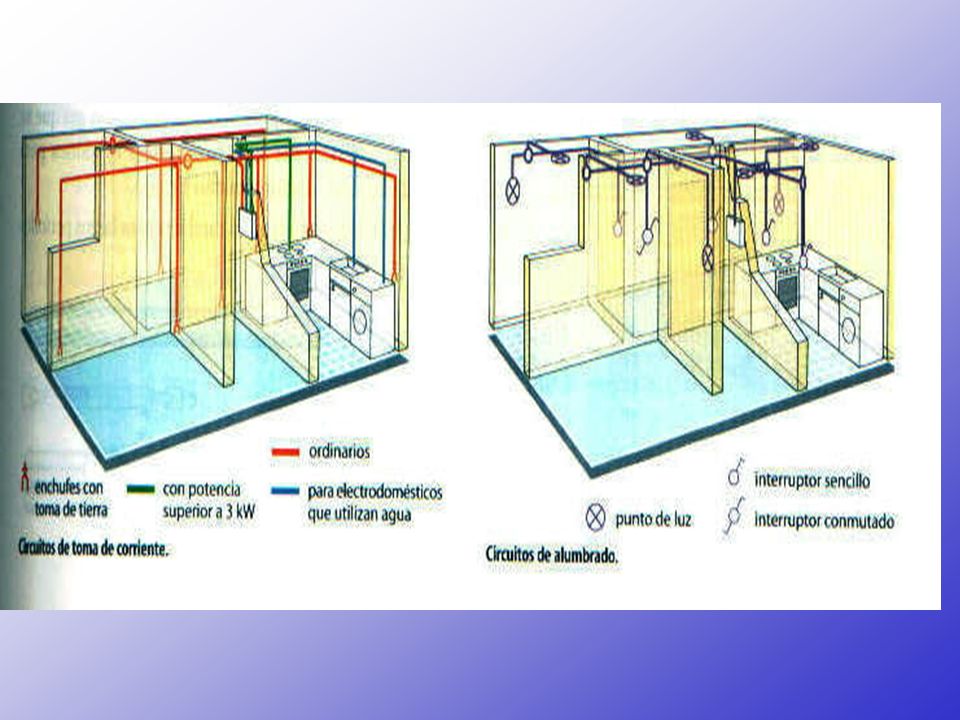

18

19

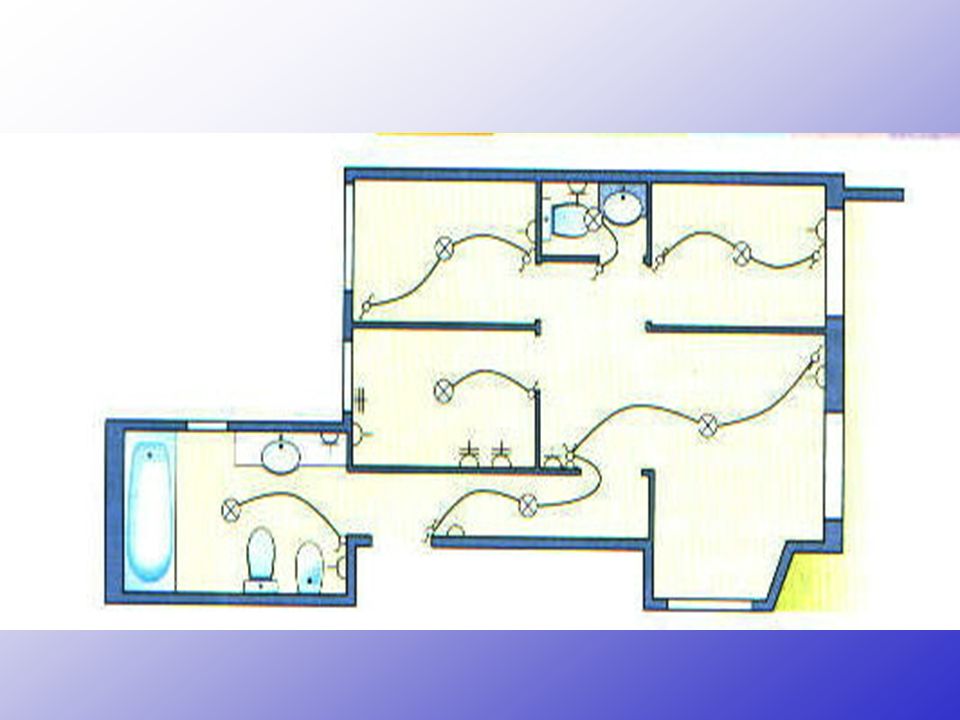

20

21 ELEMENTOS DEL CUADRO PROTECCIÓN
Tienen como misión proteger el circuito de posibles sobrecargas, cortocircuitos o contactos indirectos. FUSIBLES DIFERENCIAL MAGNETOTÉRMICO BIPOLAR (PIA) (No se usan para el cuadro distribución)

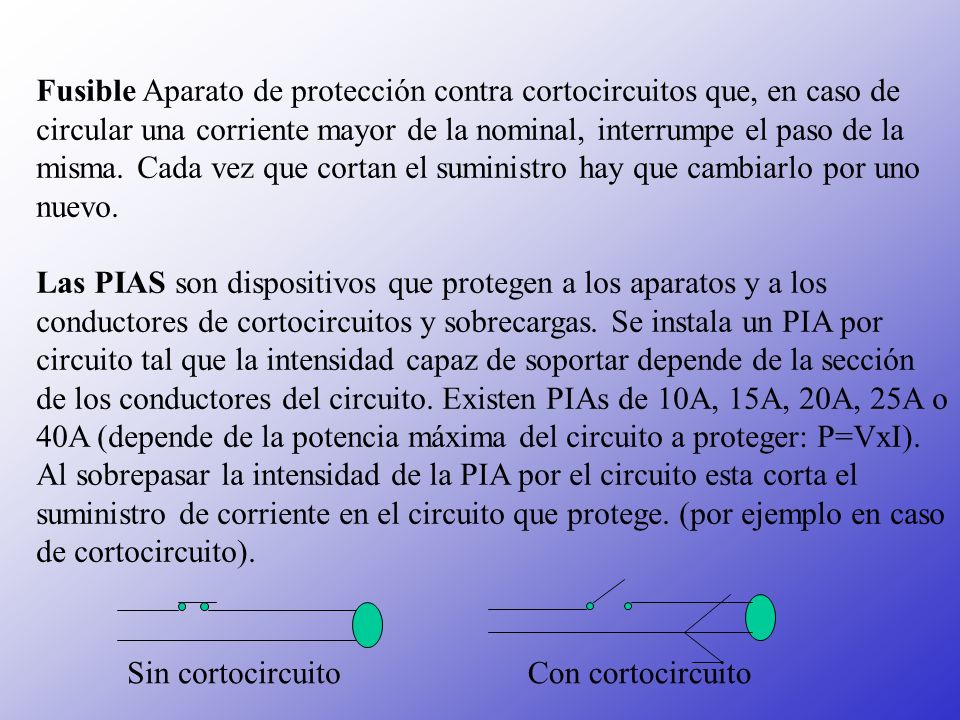

22 Fusible Aparato de protección contra cortocircuitos que, en caso de circular una corriente mayor de la nominal, interrumpe el paso de la misma. Cada vez que cortan el suministro hay que cambiarlo por uno nuevo. Las PIAS son dispositivos que protegen a los aparatos y a los conductores de cortocircuitos y sobrecargas. Se instala un PIA por circuito tal que la intensidad capaz de soportar depende de la sección de los conductores del circuito. Existen PIAs de 10A, 15A, 20A, 25A o 40A (depende de la potencia máxima del circuito a proteger: P=VxI). Al sobrepasar la intensidad de la PIA por el circuito esta corta el suministro de corriente en el circuito que protege. (por ejemplo en caso de cortocircuito). Sin cortocircuito Con cortocircuito

23 Secciones de los cables e intensidades de las PIAS en los circuitos
I.G.A y Difencial : Sección de 6 mm2 y pia de 25 A. Circuito de alumbrado: Es el circuito al que van conectados todos los aparatos de alumbrado de la vivienda.La sección mínima es de 1.5 mm2, a lo que le corresponde un PIA de 10 A. Circuito de tomas de corriente (fuerza): Es el circuito al que van conectados las tomas de corriente. La sección mínima es de 2.5 mm2 , a lo que le corresponde un PIA de 15A. Otros circuitos (cocina eléctrica, calefacción, aire acondicionado): La sección mínima es de 4 mm2, a lo que le corresponde un PIA de 20A.

24 I.G.A A veces el primer elemento de la caja (después claro del ICP) es una PIA que corta todos los circuitos al activarlo. Esta PIA se llama IGA (interruptor general automático). Debe calcularse para el total de la potencia contratada. P= 3300w P=VxI; I= de 15A aunque como vimos se suele poner de 20 o 25A Circuitos

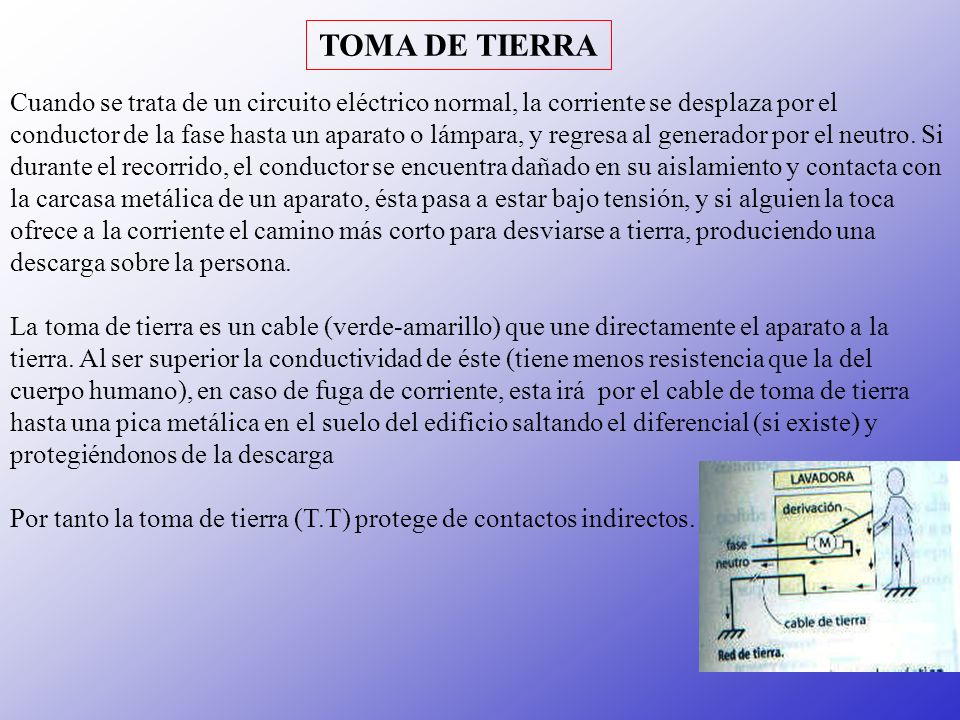

25 TOMA DE TIERRA Cuando se trata de un circuito eléctrico normal, la corriente se desplaza por el conductor de la fase hasta un aparato o lámpara, y regresa al generador por el neutro. Si durante el recorrido, el conductor se encuentra dañado en su aislamiento y contacta con la carcasa metálica de un aparato, ésta pasa a estar bajo tensión, y si alguien la toca ofrece a la corriente el camino más corto para desviarse a tierra, produciendo una descarga sobre la persona. La toma de tierra es un cable (verde-amarillo) que une directamente el aparato a la tierra. Al ser superior la conductividad de éste (tiene menos resistencia que la del cuerpo humano), en caso de fuga de corriente, esta irá por el cable de toma de tierra hasta una pica metálica en el suelo del edificio saltando el diferencial (si existe) y protegiéndonos de la descarga Por tanto la toma de tierra (T.T) protege de contactos indirectos.

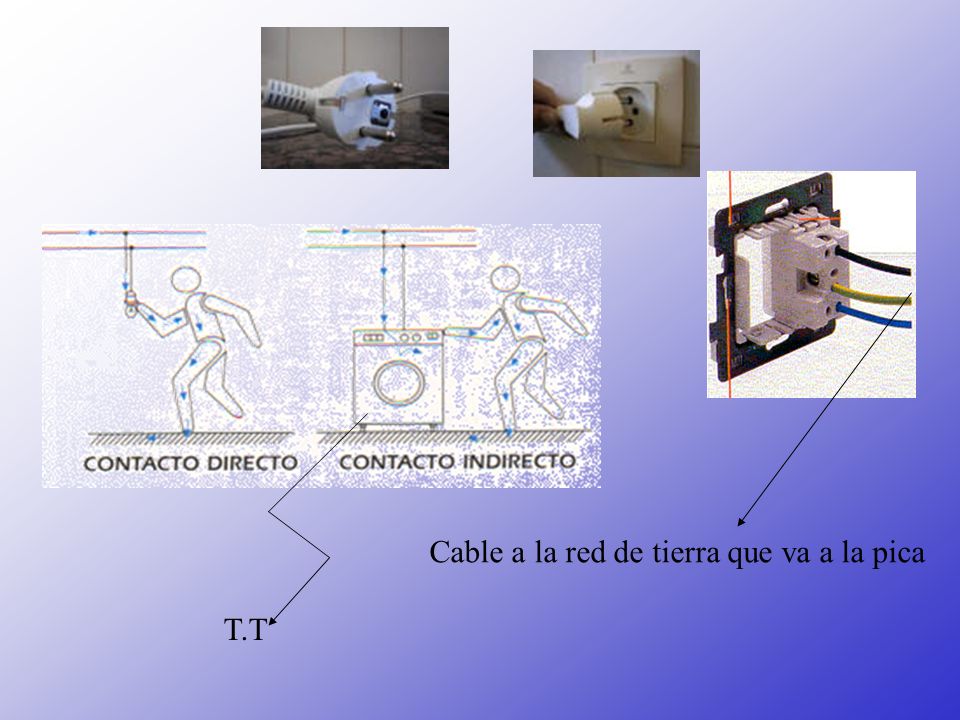

26 Cable a la red de tierra que va a la pica
T.T

27 EL DIFERENCIAL la función que tiene es desconectar la instalación eléctrica de forma rápida cuando existe una fuga a tierra (por la carcasa de metal de la lavadora por ejemplo), con lo que la instalación se desconectará antes de que alguien toque el aparato averiado. En caso de que una persona toque una parte activa, el interruptor diferencial desconectará la instalación en un tiempo lo suficientemente corto como para no provocar daños graves a la persona. La sensibilidad es el valor que aparece en catálogo y que identifica al modelo, sirve para diferenciar el valor de la corriente a la que se quiere que "salte" el diferencial, es decir, valor de corriente de fuga que si se alcanza en la instalación, ésta se desconectará. El tipo de interruptor diferencial que se usa en las viviendas es de alta sensibilidad (30 mA) , ya que son los que quedan por debajo del límite considerado peligroso para el cuerpo humano. El diferencial corta toda la instalación (todos los circuitos)

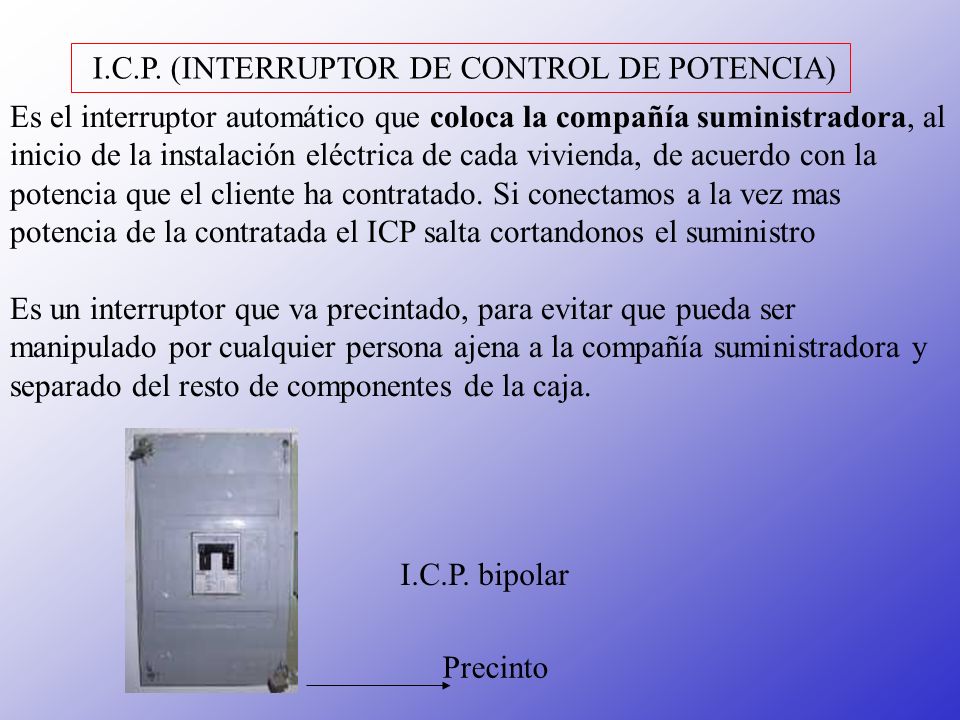

28 I.C.P. (INTERRUPTOR DE CONTROL DE POTENCIA)
Es el interruptor automático que coloca la compañía suministradora, al inicio de la instalación eléctrica de cada vivienda, de acuerdo con la potencia que el cliente ha contratado. Es un interruptor que va precintado, para evitar que pueda ser manipulado por cualquier persona ajena a la compañía suministradora. I.C.P. (INTERRUPTOR DE CONTROL DE POTENCIA) Es el interruptor automático que coloca la compañía suministradora, al inicio de la instalación eléctrica de cada vivienda, de acuerdo con la potencia que el cliente ha contratado. Si conectamos a la vez mas potencia de la contratada el ICP salta cortandonos el suministro Es un interruptor que va precintado, para evitar que pueda ser manipulado por cualquier persona ajena a la compañía suministradora y separado del resto de componentes de la caja. I.C.P. bipolar Precinto CERRAR

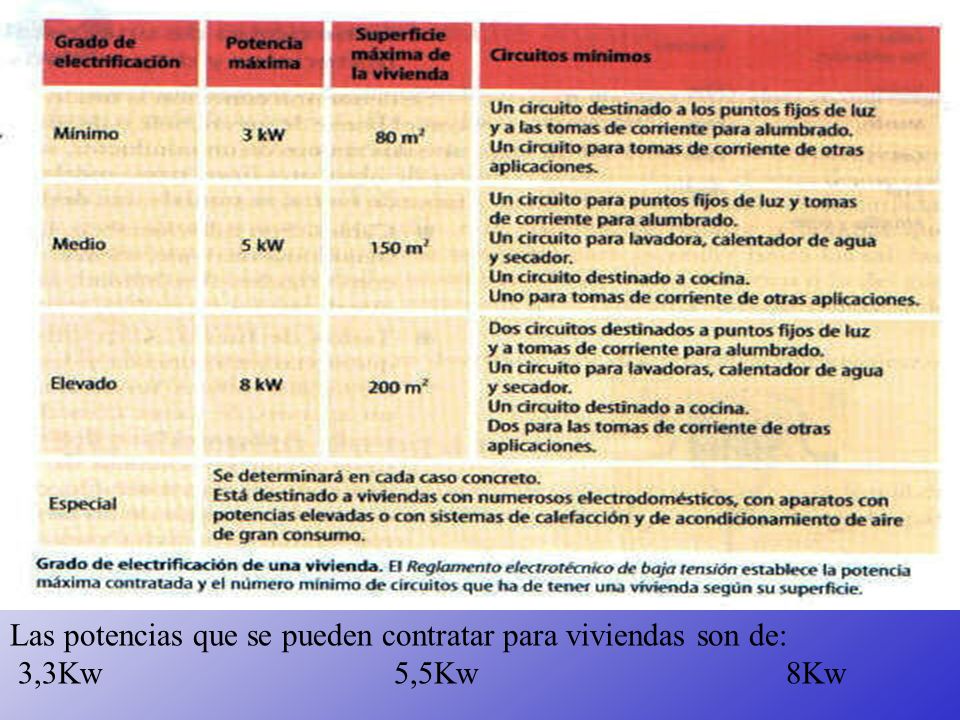

29 Las potencias que se pueden contratar para viviendas son de:
3,3Kw 5,5Kw Kw

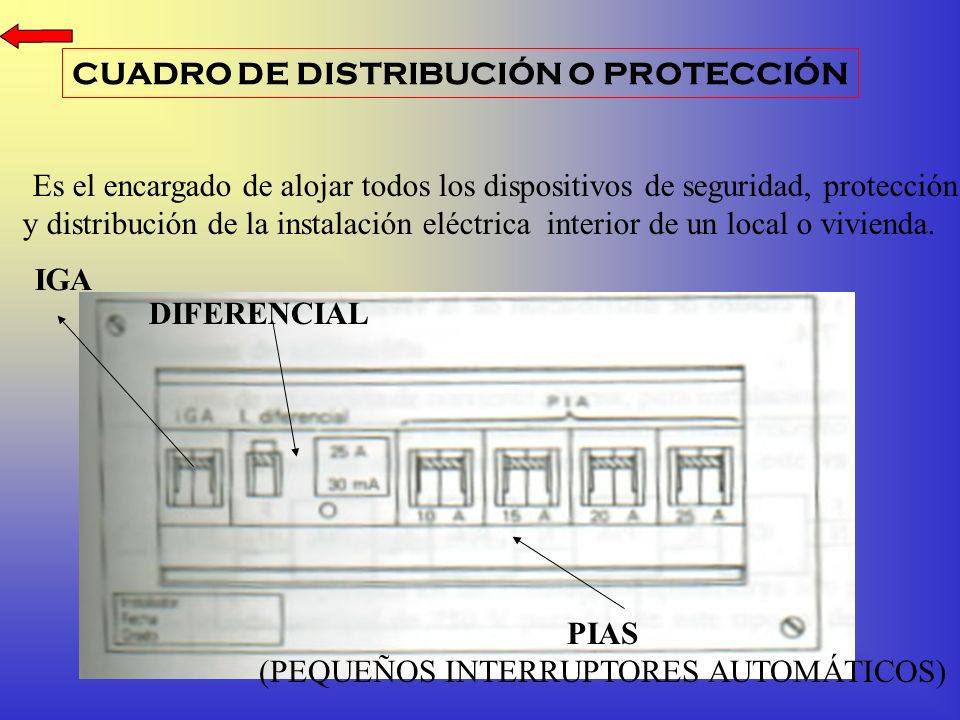

30 CUADRO DE DISTRIBUCIÓN O PROTECCIÓN
Es el encargado de alojar todos los dispositivos de seguridad, protección y distribución de la instalación eléctrica interior de un local o vivienda. IGA DIFERENCIAL PIAS (PEQUEÑOS INTERRUPTORES AUTOMÁTICOS)

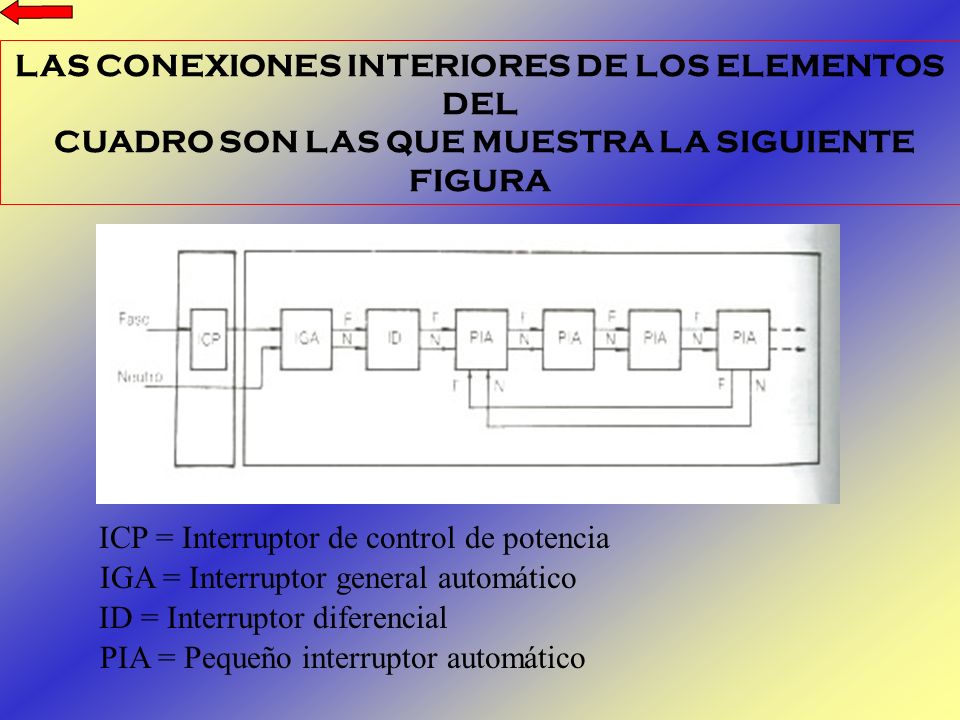

31 LAS CONEXIONES INTERIORES DE LOS ELEMENTOS DEL
CUADRO SON LAS QUE MUESTRA LA SIGUIENTE FIGURA ICP = Interruptor de control de potencia IGA = Interruptor general automático ID = Interruptor diferencial PIA = Pequeño interruptor automático

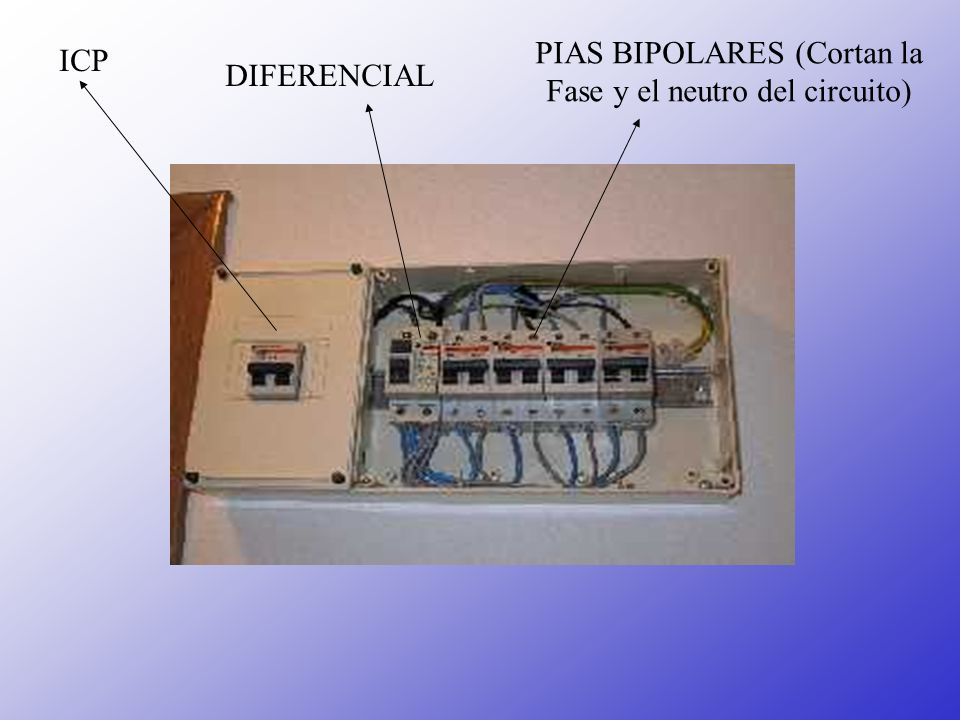

32 PIAS BIPOLARES (Cortan la Fase y el neutro del circuito) ICP
DIFERENCIAL

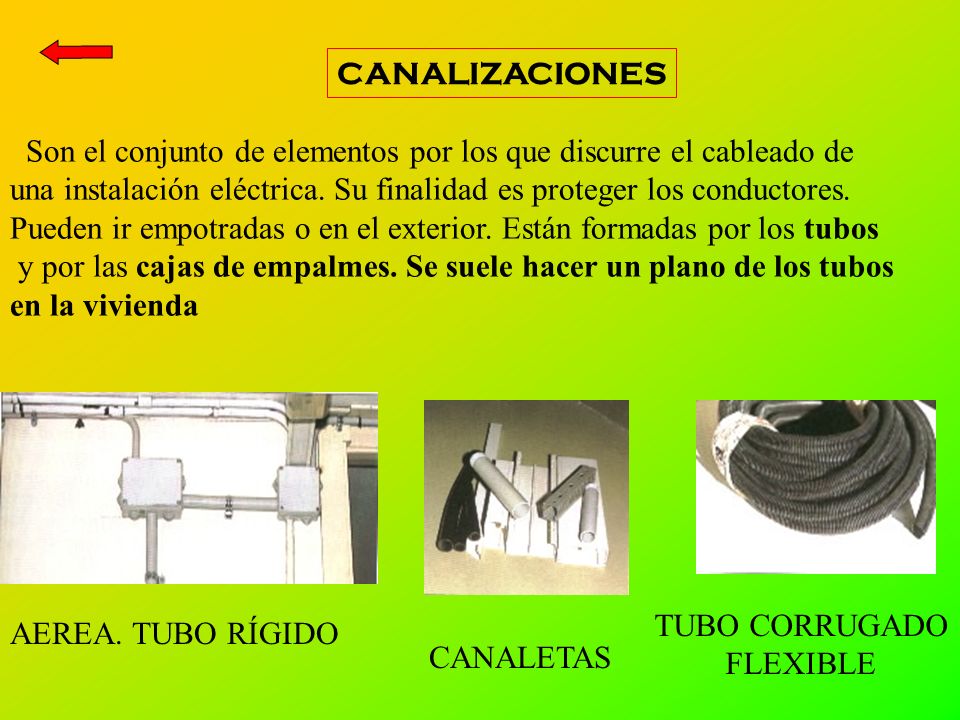

33 CANALIZACIONES Son el conjunto de elementos por los que discurre el cableado de una instalación eléctrica. Su finalidad es proteger los conductores. Pueden ir empotradas o en el exterior. Están formadas por los tubos y por las cajas de empalmes. Se suele hacer un plano de los tubos en la vivienda TUBO CORRUGADO FLEXIBLE AEREA. TUBO RÍGIDO CANALETAS

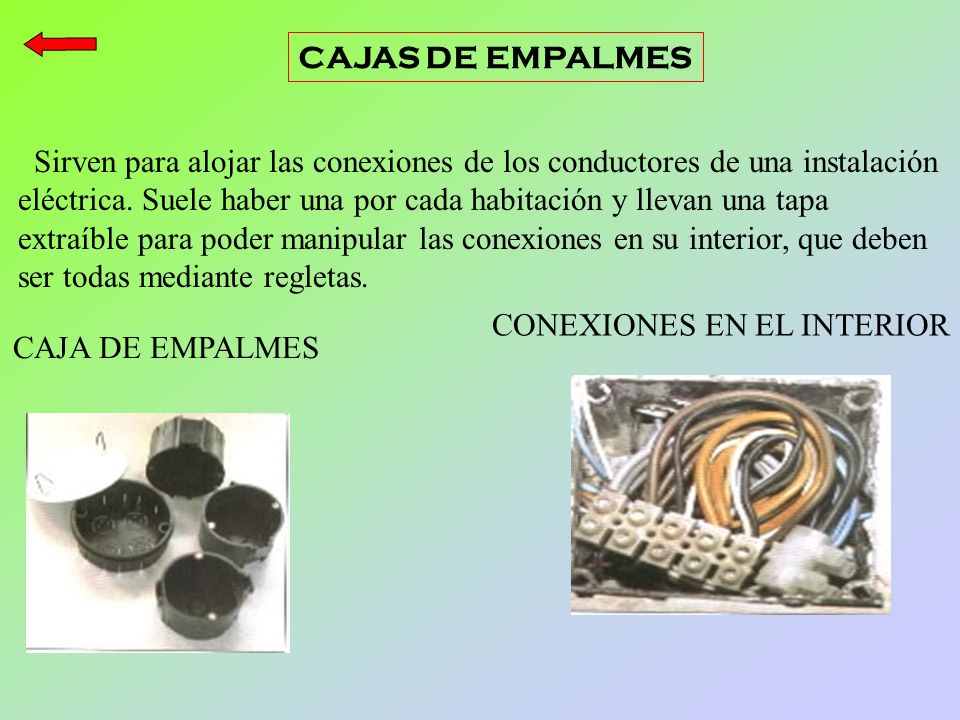

34 CONEXIONES EN EL INTERIOR
CAJAS DE EMPALMES Sirven para alojar las conexiones de los conductores de una instalación eléctrica. Suele haber una por cada habitación y llevan una tapa extraíble para poder manipular las conexiones en su interior, que deben ser todas mediante regletas. CONEXIONES EN EL INTERIOR CAJA DE EMPALMES

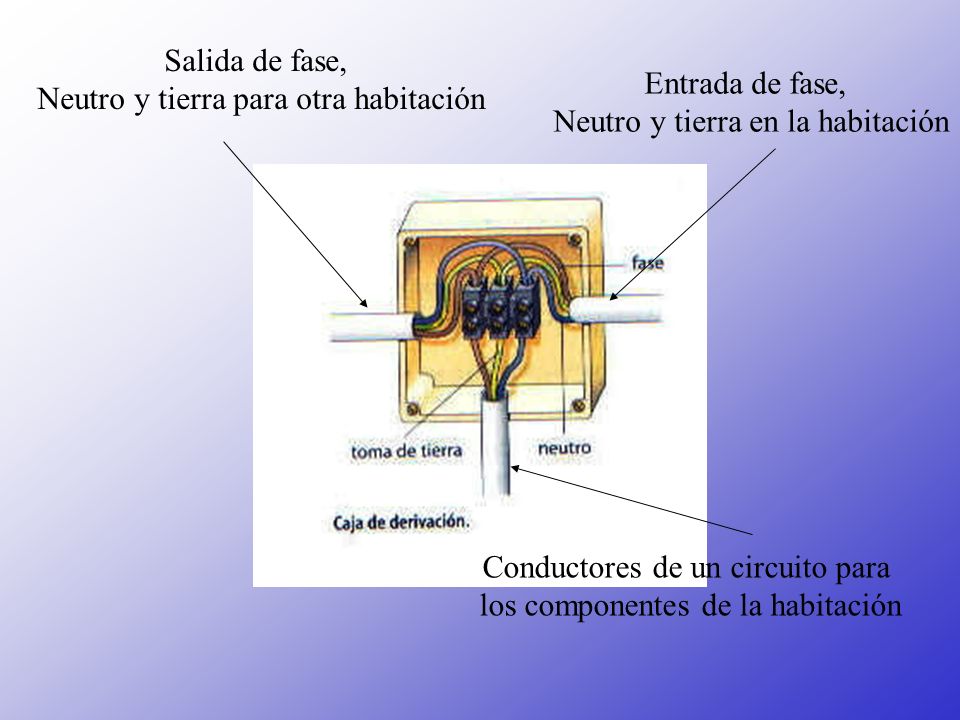

35 Neutro y tierra para otra habitación Entrada de fase,
Salida de fase, Neutro y tierra para otra habitación Entrada de fase, Neutro y tierra en la habitación Conductores de un circuito para los componentes de la habitación

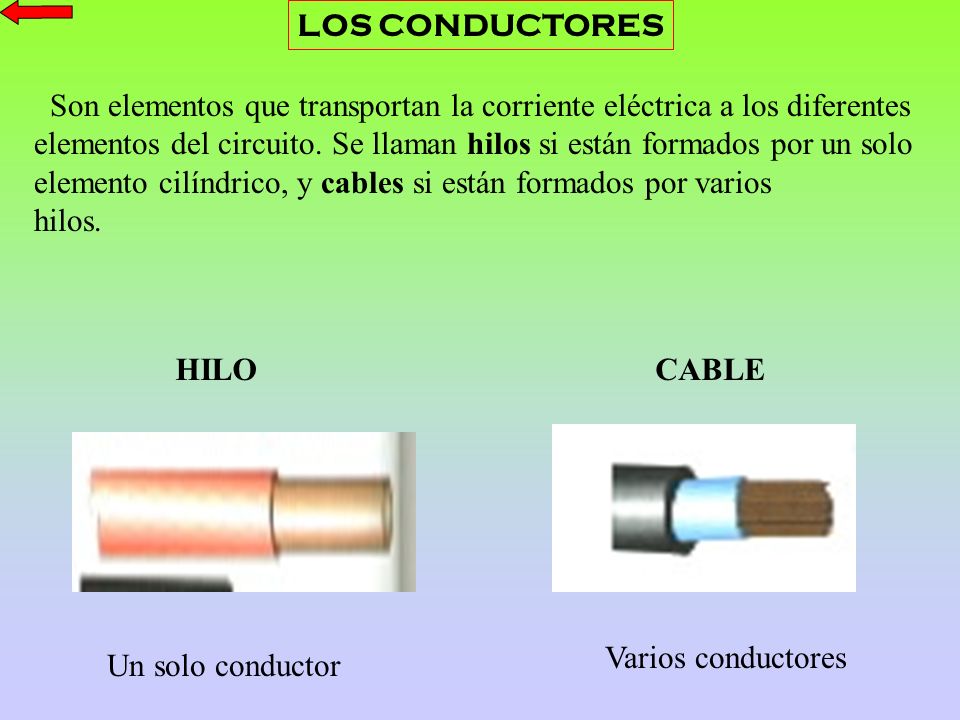

36 LOS CONDUCTORES Son elementos que transportan la corriente eléctrica a los diferentes elementos del circuito. Se llaman hilos si están formados por un solo elemento cilíndrico, y cables si están formados por varios hilos. HILO CABLE Varios conductores Un solo conductor

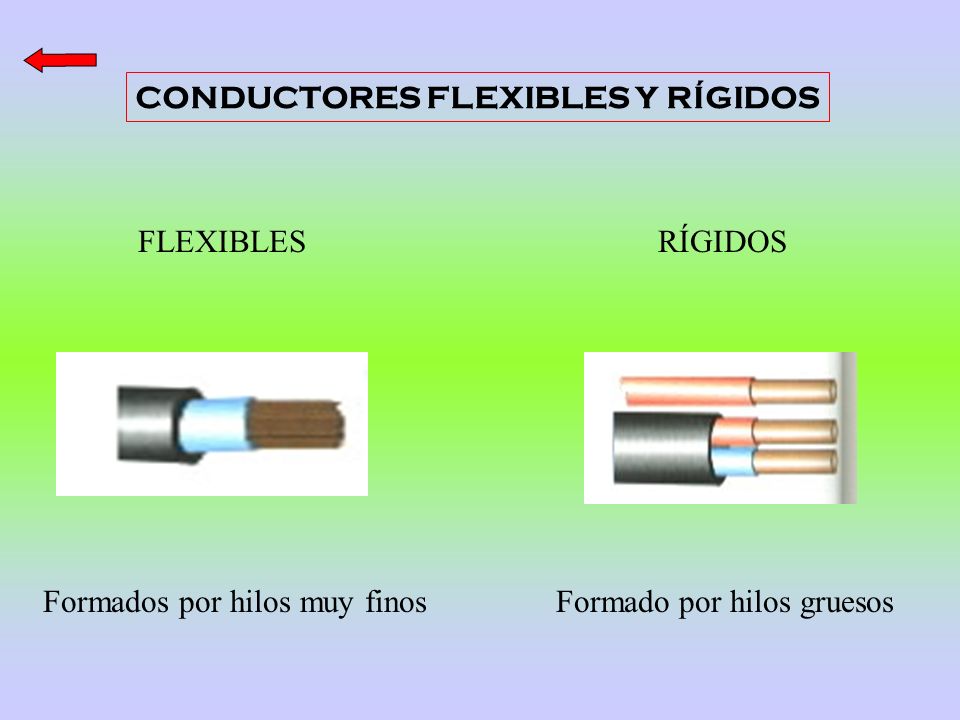

37 CONDUCTORES FLEXIBLES Y RÍGIDOS
Formados por hilos muy finos Formado por hilos gruesos

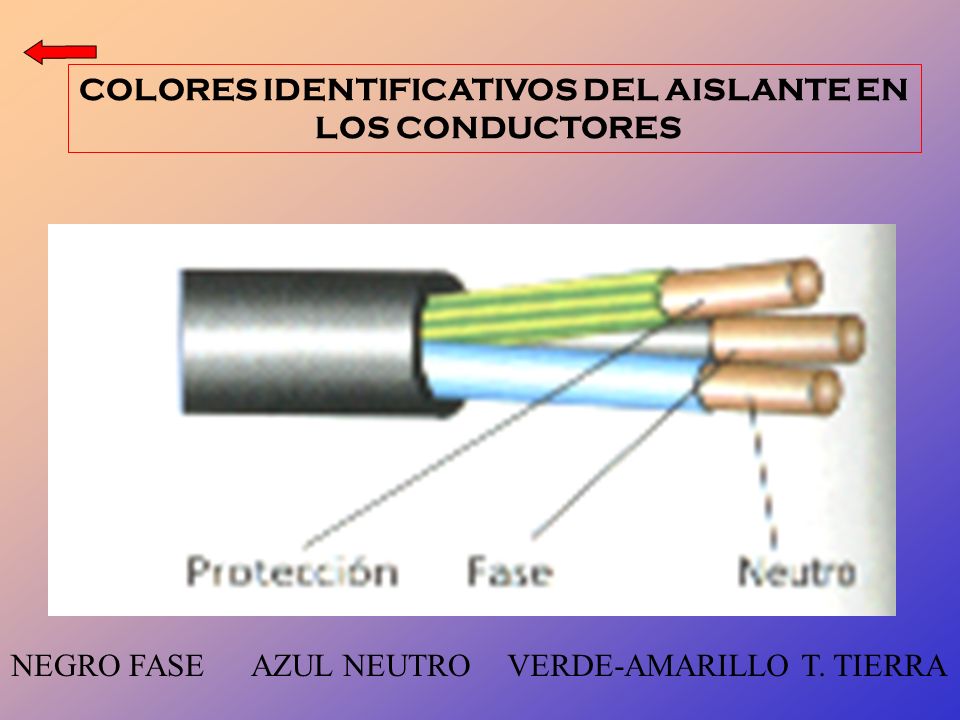

38 COLORES IDENTIFICATIVOS DEL AISLANTE EN
LOS CONDUCTORES NEGRO FASE AZUL NEUTRO VERDE-AMARILLO T. TIERRA

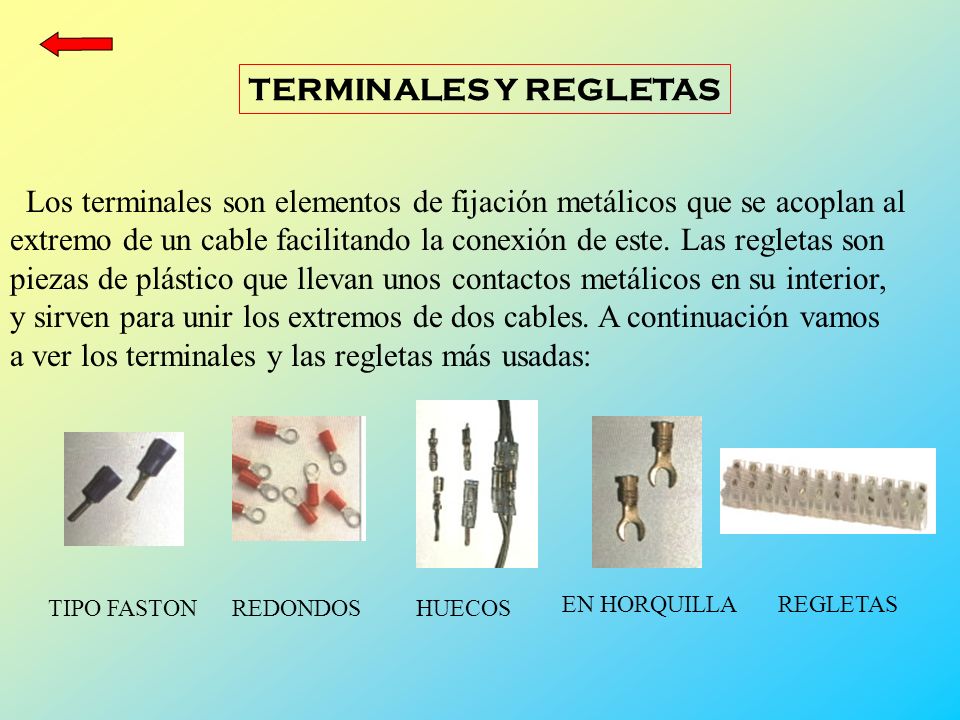

39 Los terminales son elementos de fijación metálicos que se acoplan al
TERMINALES Y REGLETAS Los terminales son elementos de fijación metálicos que se acoplan al extremo de un cable facilitando la conexión de este. Las regletas son piezas de plástico que llevan unos contactos metálicos en su interior, y sirven para unir los extremos de dos cables. A continuación vamos a ver los terminales y las regletas más usadas: TIPO FASTON REDONDOS HUECOS EN HORQUILLA REGLETAS

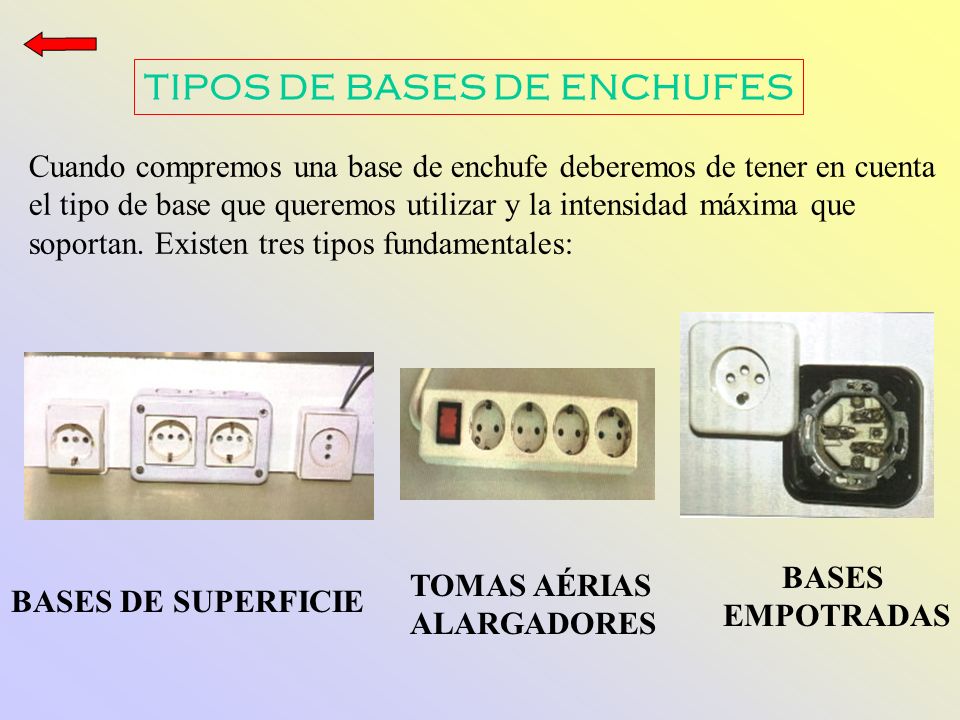

40 TIPOS DE BASES DE ENCHUFES
Cuando compremos una base de enchufe deberemos de tener en cuenta el tipo de base que queremos utilizar y la intensidad máxima que soportan. Existen tres tipos fundamentales: BASES EMPOTRADAS TOMAS AÉRIAS ALARGADORES BASES DE SUPERFICIE

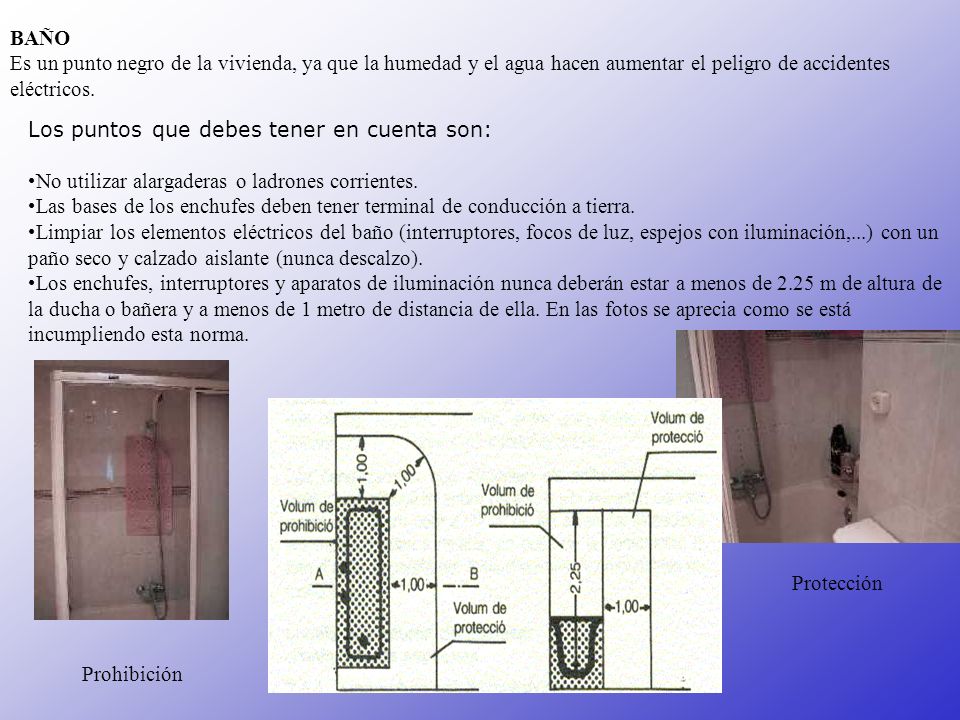

41 BAÑO Es un punto negro de la vivienda, ya que la humedad y el agua hacen aumentar el peligro de accidentes eléctricos. Los puntos que debes tener en cuenta son: No utilizar alargaderas o ladrones corrientes. Las bases de los enchufes deben tener terminal de conducción a tierra. Limpiar los elementos eléctricos del baño (interruptores, focos de luz, espejos con iluminación,...) con un paño seco y calzado aislante (nunca descalzo). Los enchufes, interruptores y aparatos de iluminación nunca deberán estar a menos de 2.25 m de altura de la ducha o bañera y a menos de 1 metro de distancia de ella. En las fotos se aprecia como se está incumpliendo esta norma. Protección Prohibición

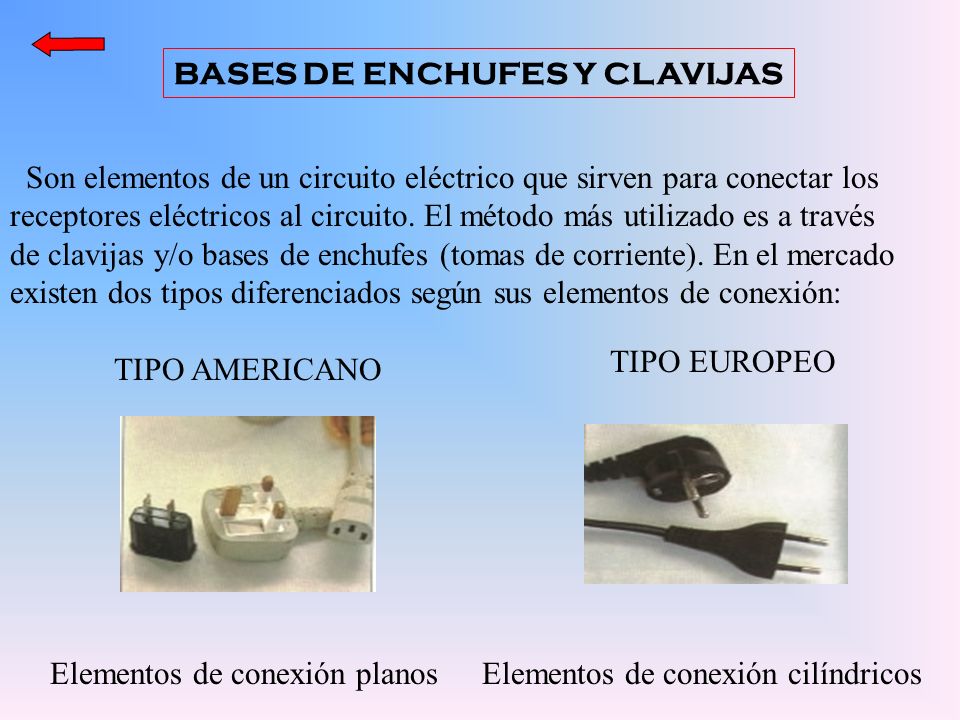

42 BASES DE ENCHUFES Y CLAVIJAS
Son elementos de un circuito eléctrico que sirven para conectar los receptores eléctricos al circuito. El método más utilizado es a través de clavijas y/o bases de enchufes (tomas de corriente). En el mercado existen dos tipos diferenciados según sus elementos de conexión: TIPO EUROPEO TIPO AMERICANO Elementos de conexión planos Elementos de conexión cilíndricos

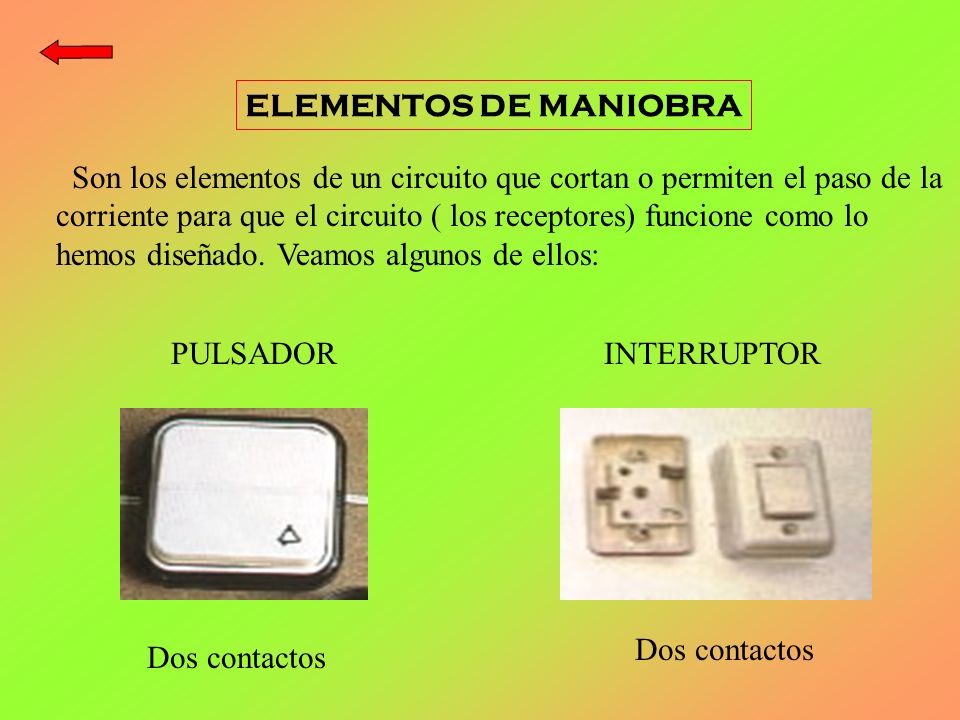

43 ELEMENTOS DE MANIOBRA Son los elementos de un circuito que cortan o permiten el paso de la corriente para que el circuito ( los receptores) funcione como lo hemos diseñado. Veamos algunos de ellos: PULSADOR INTERRUPTOR Dos contactos Dos contactos

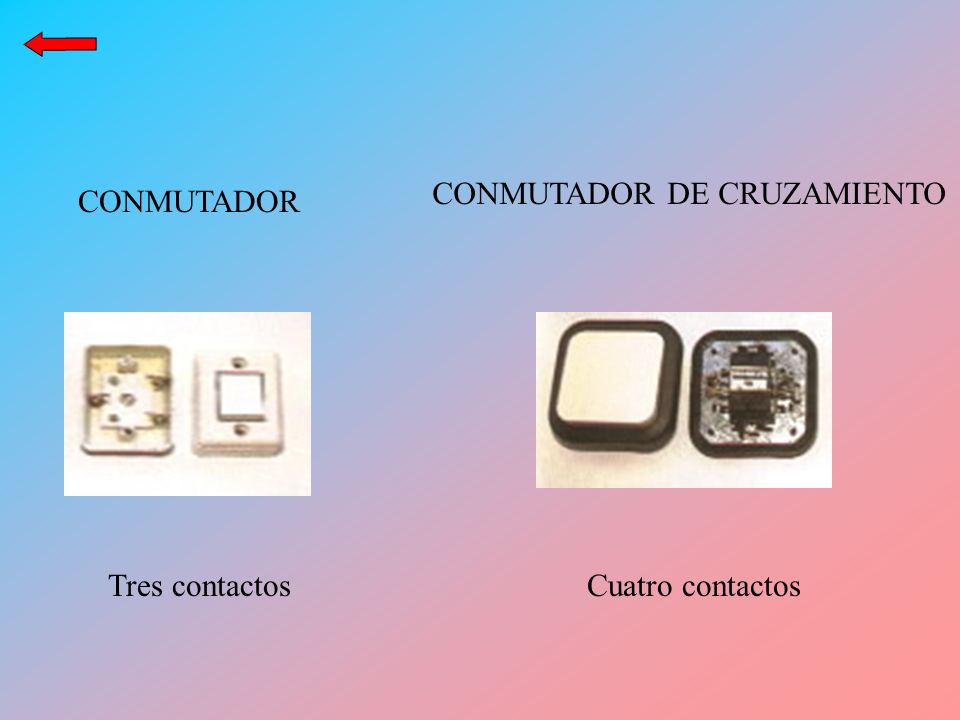

44 CONMUTADOR DE CRUZAMIENTO
Tres contactos Cuatro contactos

45 CONEXIÓN CORRECTA DE LOS INTERRUPTORES
Fase Neutro El interruptor debe cortar siempre el conductor de fase

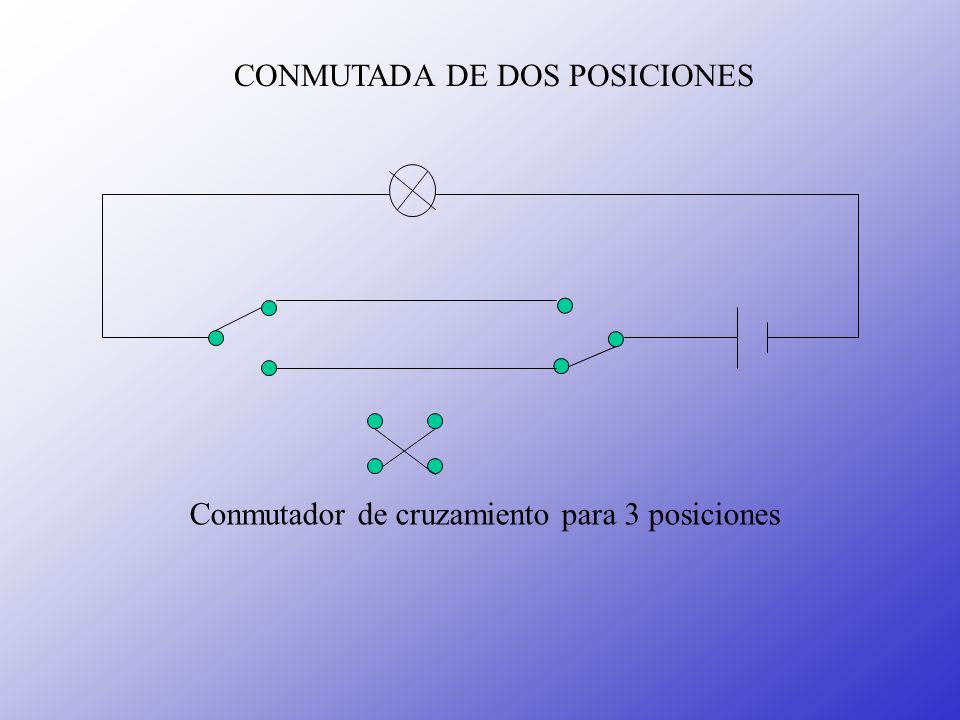

46 CONMUTADA DE DOS POSICIONES
Conmutador de cruzamiento para 3 posiciones

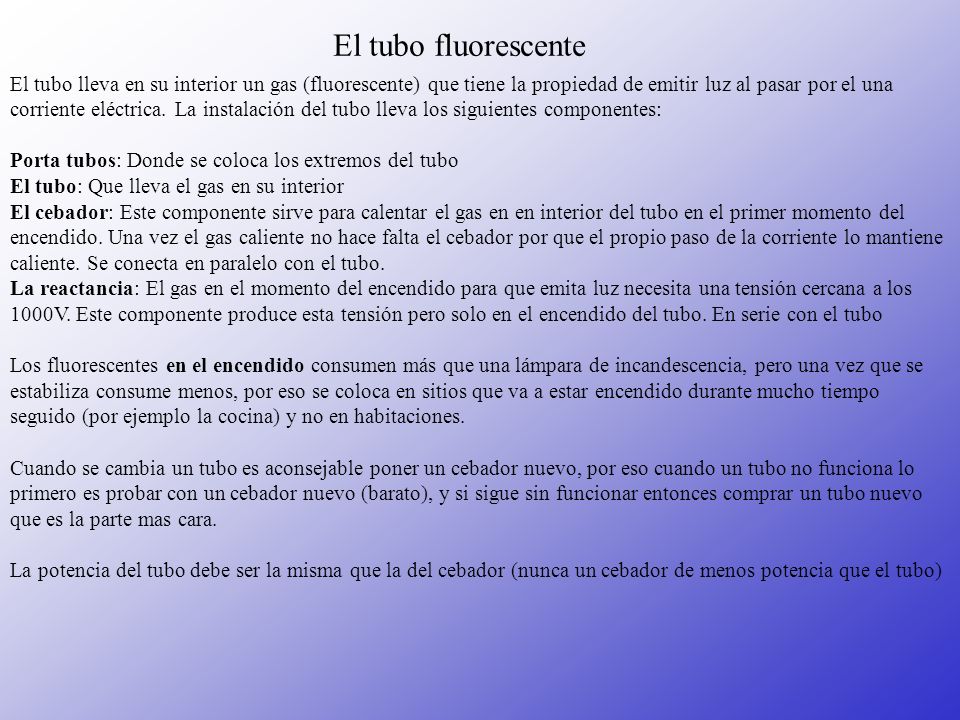

47 El tubo fluorescente El tubo lleva en su interior un gas (fluorescente) que tiene la propiedad de emitir luz al pasar por el una corriente eléctrica. La instalación del tubo lleva los siguientes componentes: Porta tubos: Donde se coloca los extremos del tubo El tubo: Que lleva el gas en su interior El cebador: Este componente sirve para calentar el gas en en interior del tubo en el primer momento del encendido. Una vez el gas caliente no hace falta el cebador por que el propio paso de la corriente lo mantiene caliente. Se conecta en paralelo con el tubo. La reactancia: El gas en el momento del encendido para que emita luz necesita una tensión cercana a los 1000V. Este componente produce esta tensión pero solo en el encendido del tubo. En serie con el tubo Los fluorescentes en el encendido consumen más que una lámpara de incandescencia, pero una vez que se estabiliza consume menos, por eso se coloca en sitios que va a estar encendido durante mucho tiempo seguido (por ejemplo la cocina) y no en habitaciones. Cuando se cambia un tubo es aconsejable poner un cebador nuevo, por eso cuando un tubo no funciona lo primero es probar con un cebador nuevo (barato), y si sigue sin funcionar entonces comprar un tubo nuevo que es la parte mas cara. La potencia del tubo debe ser la misma que la del cebador (nunca un cebador de menos potencia que el tubo)

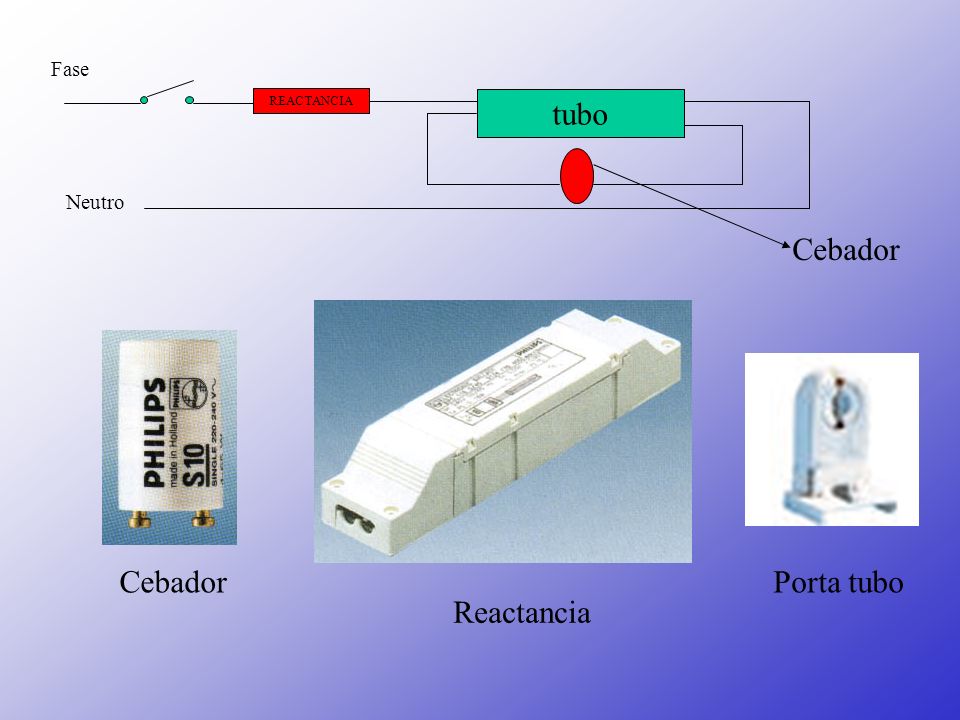

48 REACTANCIA tubo Fase Neutro Cebador Cebador Porta tubo Reactancia

49 SÍMBOLOS MÁS UTILIZADOS EN LAS INSTALACIONES

50

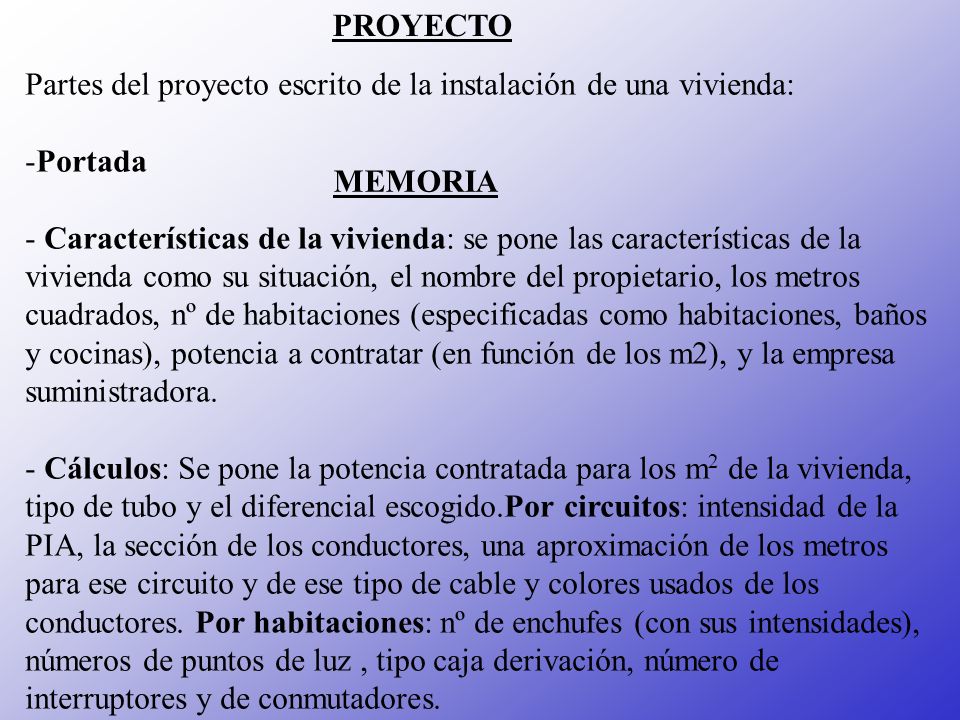

51 PROYECTO Partes del proyecto escrito de la instalación de una vivienda: Portada - Características de la vivienda: se pone las características de la vivienda como su situación, el nombre del propietario, los metros cuadrados, nº de habitaciones (especificadas como habitaciones, baños y cocinas), potencia a contratar (en función de los m2), y la empresa suministradora. Cálculos: Se pone la potencia contratada para los m2 de la vivienda, tipo de tubo y el diferencial escogido.Por circuitos: intensidad de la PIA, la sección de los conductores, una aproximación de los metros para ese circuito y de ese tipo de cable y colores usados de los conductores. Por habitaciones: nº de enchufes (con sus intensidades), números de puntos de luz , tipo caja derivación, número de interruptores y de conmutadores. MEMORIA

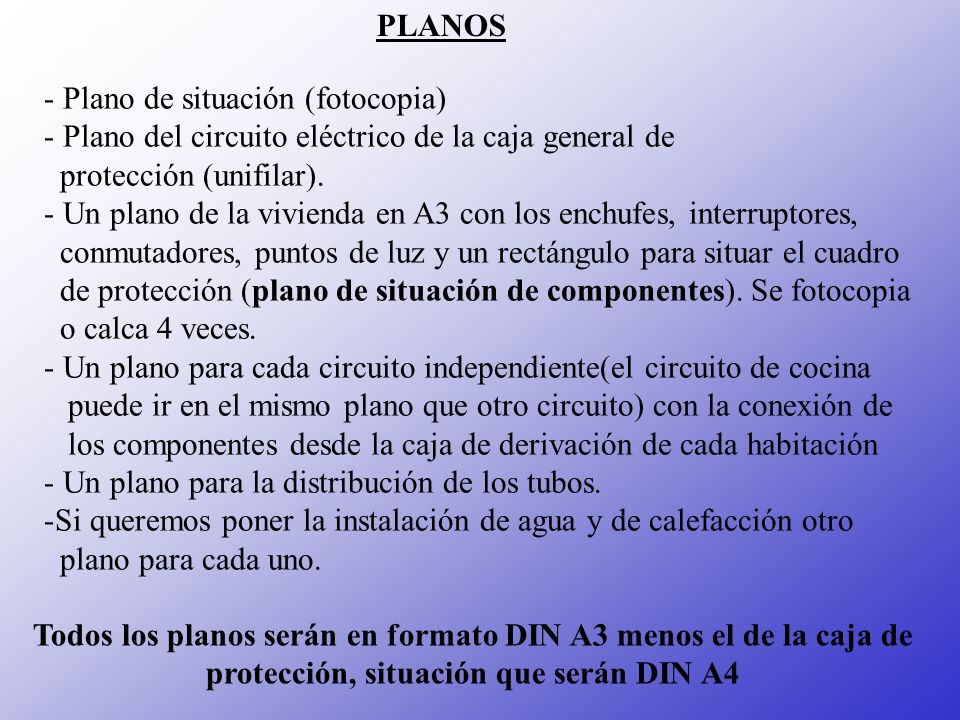

52 PLANOS Plano de situación (fotocopia) Plano del circuito eléctrico de la caja general de protección (unifilar). Un plano de la vivienda en A3 con los enchufes, interruptores, conmutadores, puntos de luz y un rectángulo para situar el cuadro de protección (plano de situación de componentes). Se fotocopia o calca 4 veces. Un plano para cada circuito independiente(el circuito de cocina puede ir en el mismo plano que otro circuito) con la conexión de los componentes desde la caja de derivación de cada habitación - Un plano para la distribución de los tubos. Si queremos poner la instalación de agua y de calefacción otro plano para cada uno. Todos los planos serán en formato DIN A3 menos el de la caja de protección, situación que serán DIN A4

53 No pondremos el coste de mano de obra.
PRESUPUESTO Se hace como los que hicimos hasta ahora en una tabla (material, marca, referencia, cantidad, precio unitario y precio total.) En el presupuesto incluimos todos los componentes de la instalación como interruptores, conmutadores, enchufes, cables, tubos, cajas de derivación, componentes de la caja de protección, la caja de protección, etc. Para hacer el coste de realización del proyecto (escrito) se hará poniendo por ejemplo un 10% del coste de materiales. Añadiremos a estas dos sumas el 16% de IVA para hallar el coste total del proyecto No pondremos el coste de mano de obra.

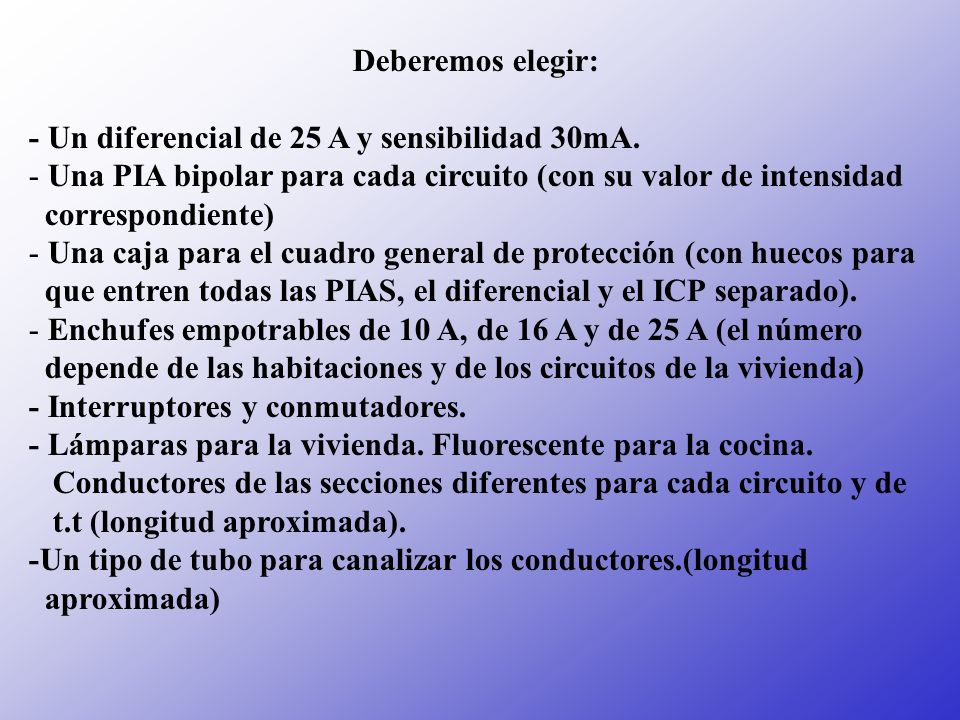

54 Deberemos elegir: - Un diferencial de 25 A y sensibilidad 30mA. Una PIA bipolar para cada circuito (con su valor de intensidad correspondiente) Una caja para el cuadro general de protección (con huecos para que entren todas las PIAS, el diferencial y el ICP separado). Enchufes empotrables de 10 A, de 16 A y de 25 A (el número depende de las habitaciones y de los circuitos de la vivienda) - Interruptores y conmutadores. - Lámparas para la vivienda. Fluorescente para la cocina. Conductores de las secciones diferentes para cada circuito y de t.t (longitud aproximada). -Un tipo de tubo para canalizar los conductores.(longitud aproximada)

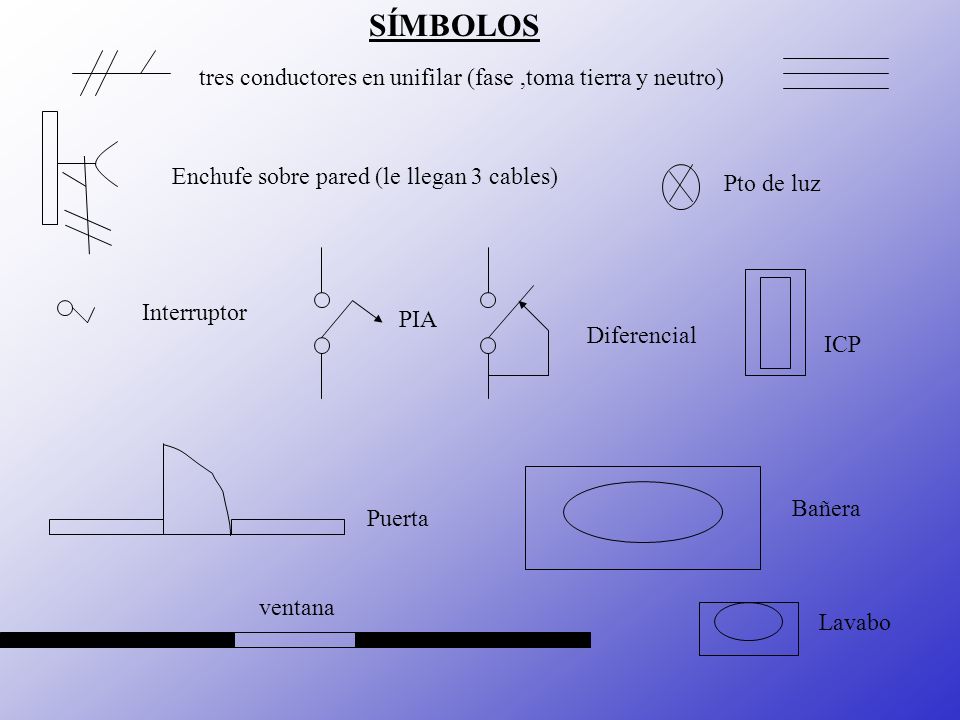

55 SÍMBOLOS tres conductores en unifilar (fase ,toma tierra y neutro)
Enchufe sobre pared (le llegan 3 cables) Pto de luz PIA Diferencial ICP Interruptor Puerta Bañera ventana Lavabo

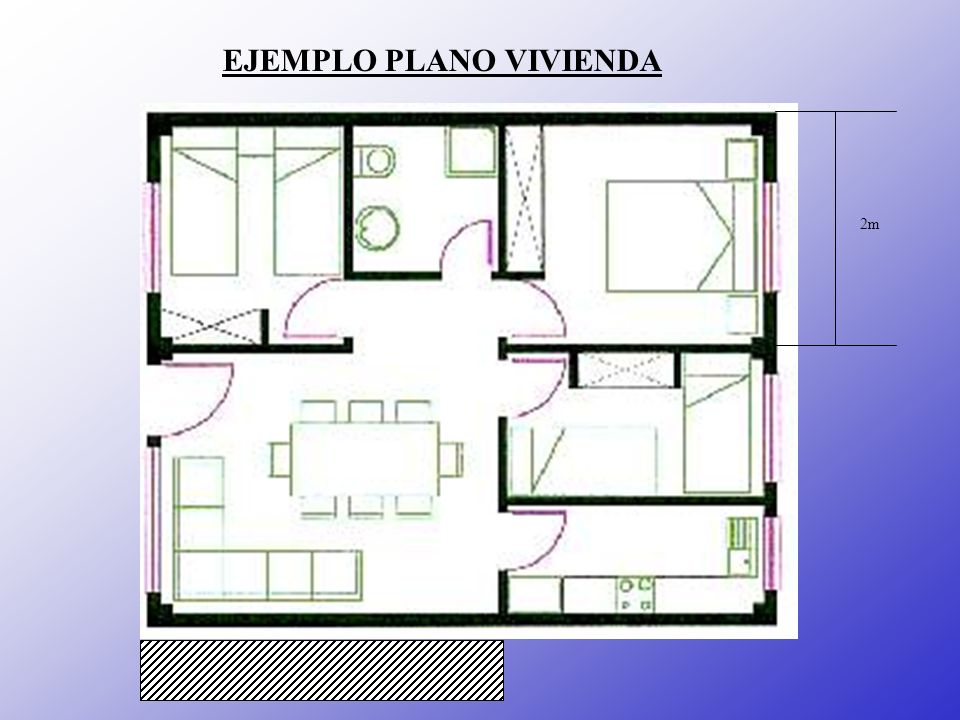

56 EJEMPLO PLANO VIVIENDA

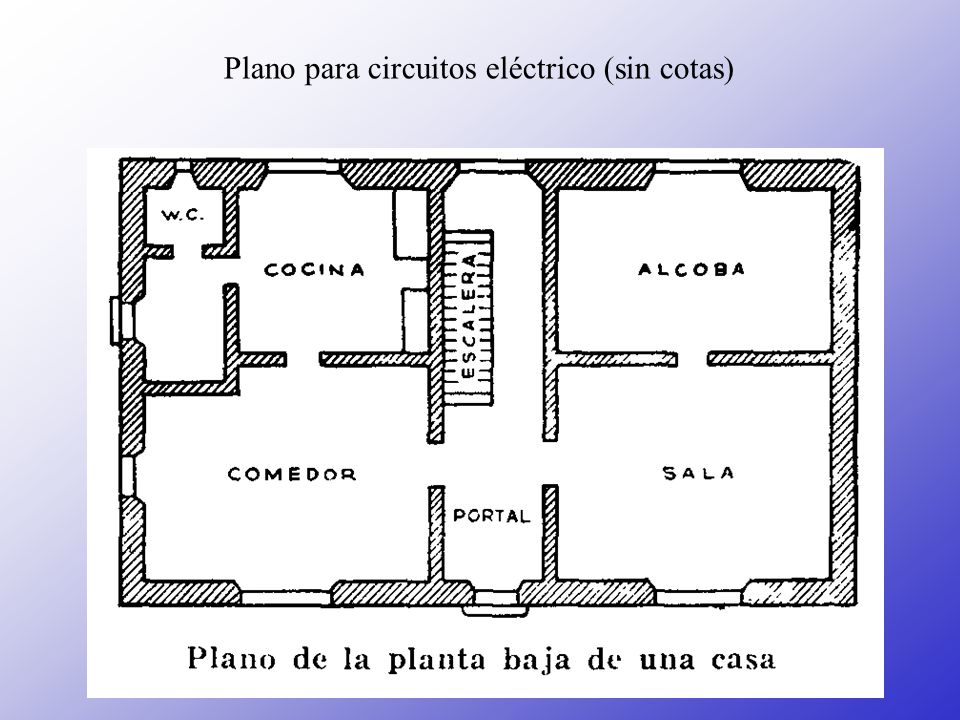

57 Plano para circuitos eléctrico (sin cotas)

58 Ronda de Europa, 5 28760 TRES CANTOS (Madrid)
SIEMENS(material) Ronda de Europa, TRES CANTOS (Madrid) Parque tecnológico de Zamudio C/Laida, edificio 205 planta 1ª 48170 BILBAO (Vizcaya) Albarracín, MADRID Madrid, GETAFE (Madrid) Independencia, VALLADOLID Saavedra, GIJÓN LEGRAND Legrand Española SA Hierro 56 Apdo TORREJÓN DE ARDOZ (Madrid) PEMSA C/ Tajo, MEJORADA DEL CAMPO (Madrid) OSRAM (iluminación) OSRAM Juan Güell, Barcelona PHILIPS Philips Ibérica, S.A. Martínez Villergas, Madrid España PIRELLI (cables) OFICINA COMERCIAL Rambla Pirelli, 2 Apartado de correos, VILANOVA I LA GELTRU (Barcelona) OVIEDO Campomanes, 26, 4º D OVIEDO Teléfono / Fax MADRID Conde de Peñalver, 38, 5ª planta MADRID

59 TUBOS PERFILADOS S.A. (tubos corrugado)
Dirección Ctra. Castellón  Km polígono industrial La Noria C.P EL BURGO DE EBRO HIMEL (Cajas protección) Estartetxe 5, Planta LEIOA (Vizcaya) San Roque 15, 3o Drcha SAN SEBASTIAN SEAVI (cajas protección) MIGUEL FAJARDO RAMIREZ C/ Oeste, s/n CAÑADA (Alicante) ABB ESPAÑA (magnetotérmicos) c/ Carabanchel, GETAFE (Madrid) MEDEX (magnetotérmicos y diferenciales) Aresti, 8 (Polígono Industrial) Derio (Vizcaya) ESPAÑA-SPAIN MIGUELEZ S.L. (Cables) Avda. Pablo Díez 157 León ECN (cables) Carretera vergara,36 P.O. Box 36 01013 Vitoria-Gasteiz España RCT CABLES Ctra Castellón Km 226,900 (polígono Prides) 50720 Zaragoza España UNEX (canalización para conductores) Rafael Campalans, L'Hospitalet del Llobregat (Barcelona) España bticino Quintela (canalización) MADRID - GUADALAJARA Prado Merínero, Madrid

60 INSTALACIÓN DE AGUA

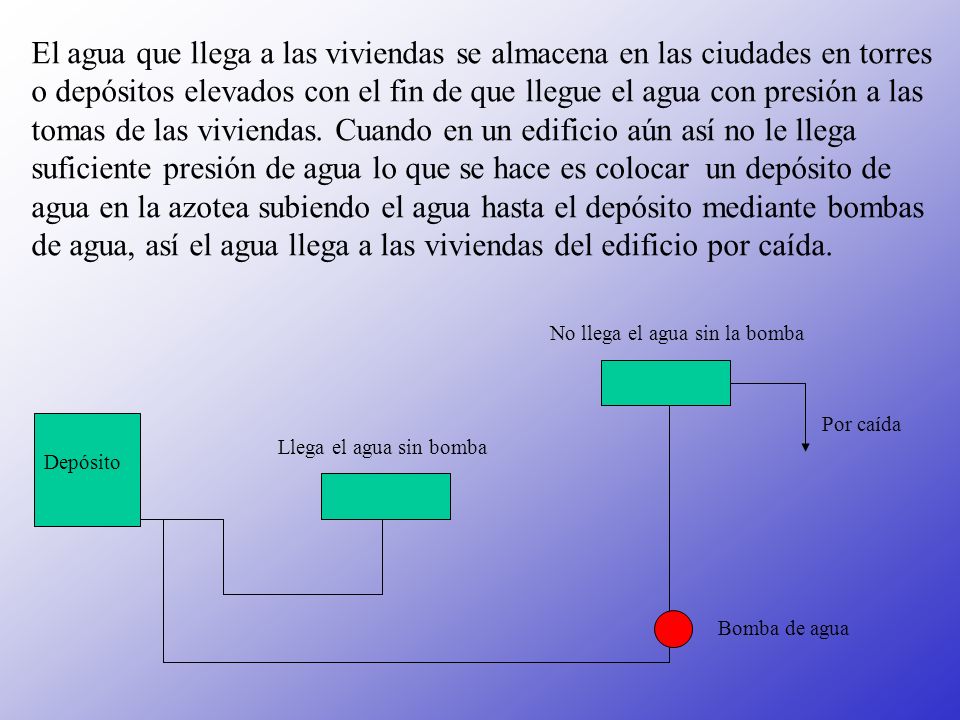

61 No llega el agua sin la bomba
El agua que llega a las viviendas se almacena en las ciudades en torres o depósitos elevados con el fin de que llegue el agua con presión a las tomas de las viviendas. Cuando en un edificio aún así no le llega suficiente presión de agua lo que se hace es colocar un depósito de agua en la azotea subiendo el agua hasta el depósito mediante bombas de agua, así el agua llega a las viviendas del edificio por caída. No llega el agua sin la bomba Por caída Llega el agua sin bomba Depósito Bomba de agua

62 COMPONENTES DE LA INSTALACIÓN DE AGUA
Contador: situado a la entrada de la vivienda (o centralizados), su lectura permite conocer el gasto de agua efectuado en m3. Pertenece a la compañía. Válvulas de corte: son llaves que permiten interrumpir el flujo del agua por las tuberías. Válvulas de regulación de presión: se utilizan para aumentar o disminuir la presión del agua por las tuberías. Tuberías: suelen ser de PVC y tienen distintos diámetros dependiendo del caudal de agua. Desagüe: Es donde se recoge el agua usada que va a para al alcantarillado.

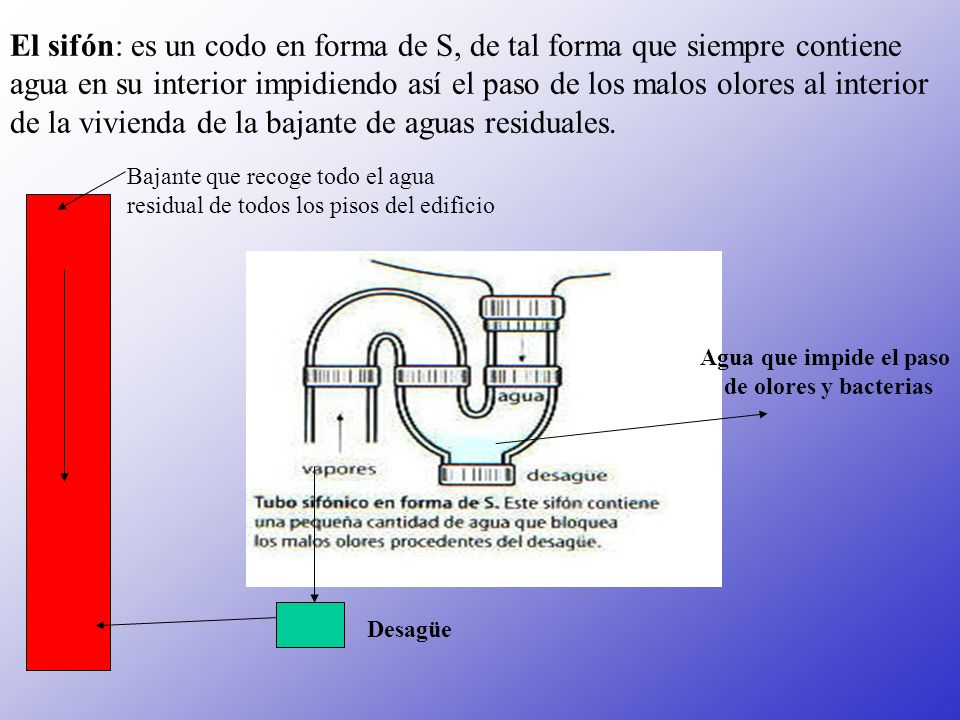

63 El sifón: es un codo en forma de S, de tal forma que siempre contiene agua en su interior impidiendo así el paso de los malos olores al interior de la vivienda de la bajante de aguas residuales. Bajante que recoge todo el agua residual de todos los pisos del edificio Agua que impide el paso de olores y bacterias Desagüe

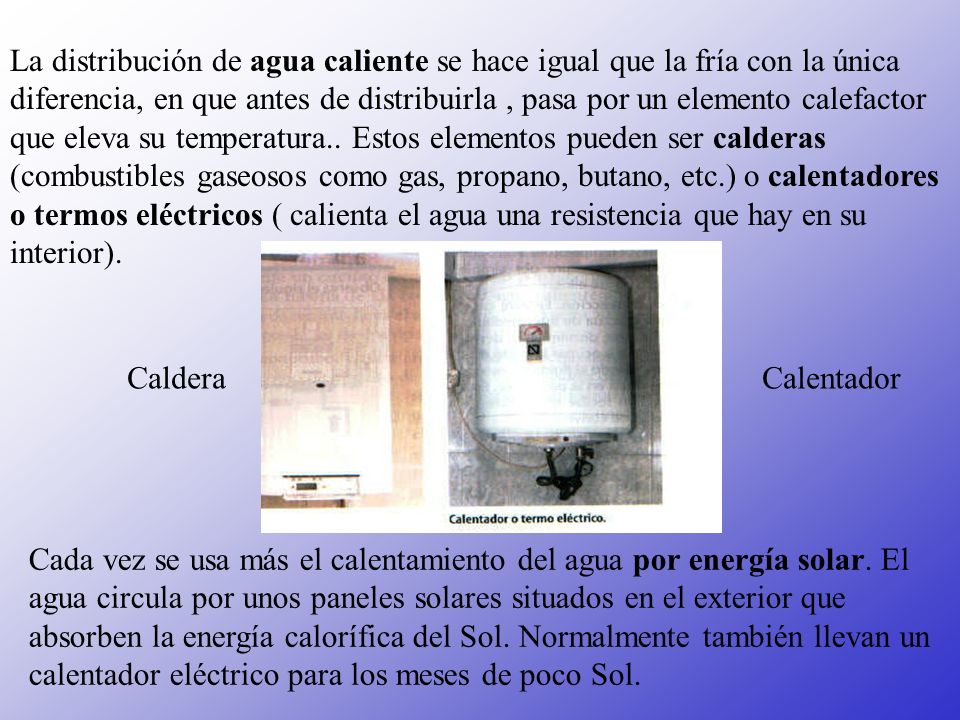

64 La distribución de agua caliente se hace igual que la fría con la única diferencia, en que antes de distribuirla , pasa por un elemento calefactor que eleva su temperatura.. Estos elementos pueden ser calderas (combustibles gaseosos como gas, propano, butano, etc.) o calentadores o termos eléctricos ( calienta el agua una resistencia que hay en su interior). Caldera Calentador Cada vez se usa más el calentamiento del agua por energía solar. El agua circula por unos paneles solares situados en el exterior que absorben la energía calorífica del Sol. Normalmente también llevan un calentador eléctrico para los meses de poco Sol.

65 El agua se distribuye en las viviendas por dos circuitos principales, el de agua fría y el de agua caliente. Los dos circuitos son abiertos, es decir, tienen una salida final (se pierde) y una vía de llegada

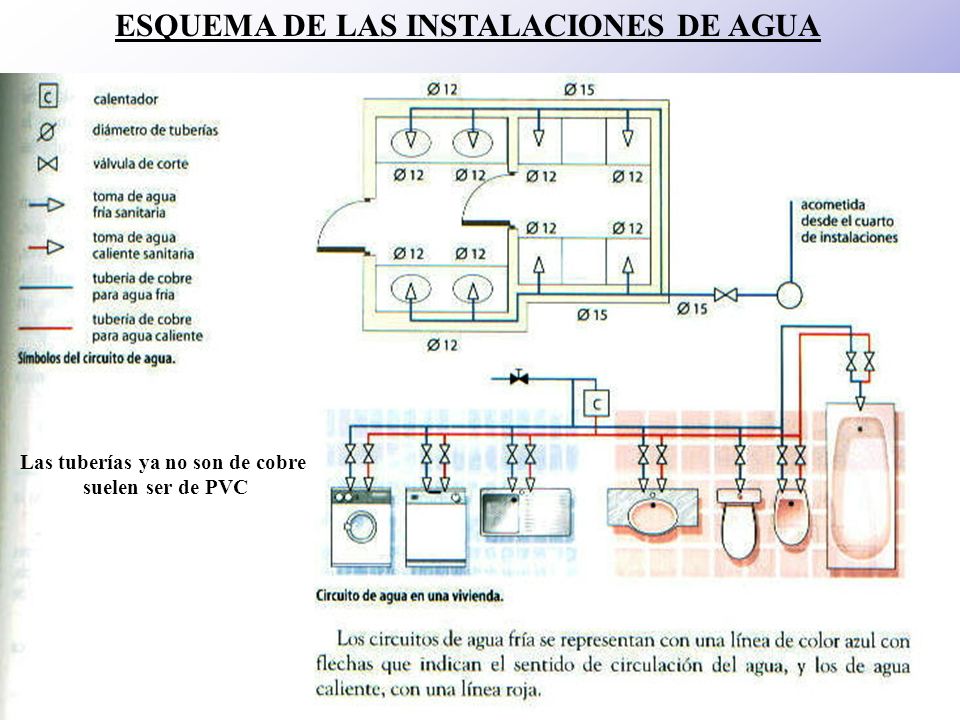

66 ESQUEMA DE LAS INSTALACIONES DE AGUA Las tuberías ya no son de cobre
suelen ser de PVC

67 INSTALACIÓN DE CALEFACCIÓN

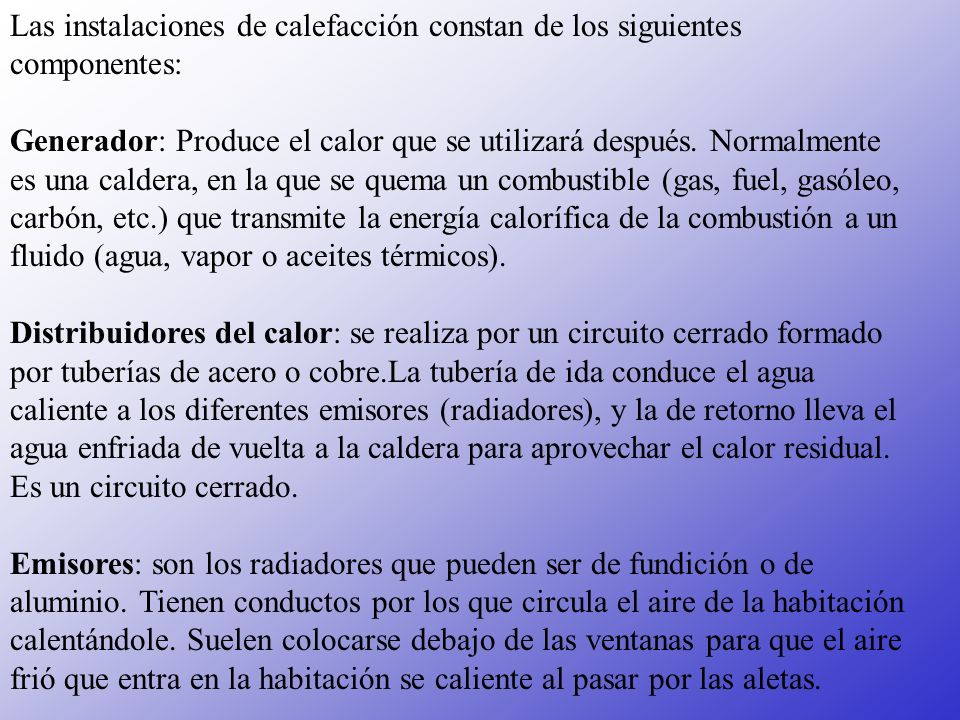

68 Las instalaciones de calefacción constan de los siguientes componentes:
Generador: Produce el calor que se utilizará después. Normalmente es una caldera, en la que se quema un combustible (gas, fuel, gasóleo, carbón, etc.) que transmite la energía calorífica de la combustión a un fluido (agua, vapor o aceites térmicos). Distribuidores del calor: se realiza por un circuito cerrado formado por tuberías de acero o cobre.La tubería de ida conduce el agua caliente a los diferentes emisores (radiadores), y la de retorno lleva el agua enfriada de vuelta a la caldera para aprovechar el calor residual. Es un circuito cerrado. Emisores: son los radiadores que pueden ser de fundición o de aluminio. Tienen conductos por los que circula el aire de la habitación calentándole. Suelen colocarse debajo de las ventanas para que el aire frió que entra en la habitación se caliente al pasar por las aletas.

69 Válvulas de seguridad: evitan sobrepresiones en el interior de la caldera, con el consiguiente riesgo de explosión. Termostatos: en la caldera para mantener el agua de la caldera a una temperatura determinada. En las habitaciones para regular la temperatura del habitáculo a calentar. Termómetro: todas las calderas disponen de uno para controlar la temperatura del agua, también tienen un medidor de la presión a la que se encuentra. En este tema solo estudiamos la calefacción por caldera, aunque existen otro tipo de instalaciones como por ejemplo la de radiadores eléctricos o por energía solar.

70 INSTALACIÓN DE CALEFACCIÓN MONOTUBO
Los radiadores están en serie por lo que los últimos estarán mas fríos y deberán de ser más grandes. En este tipo de instalación el montaje es mas barato

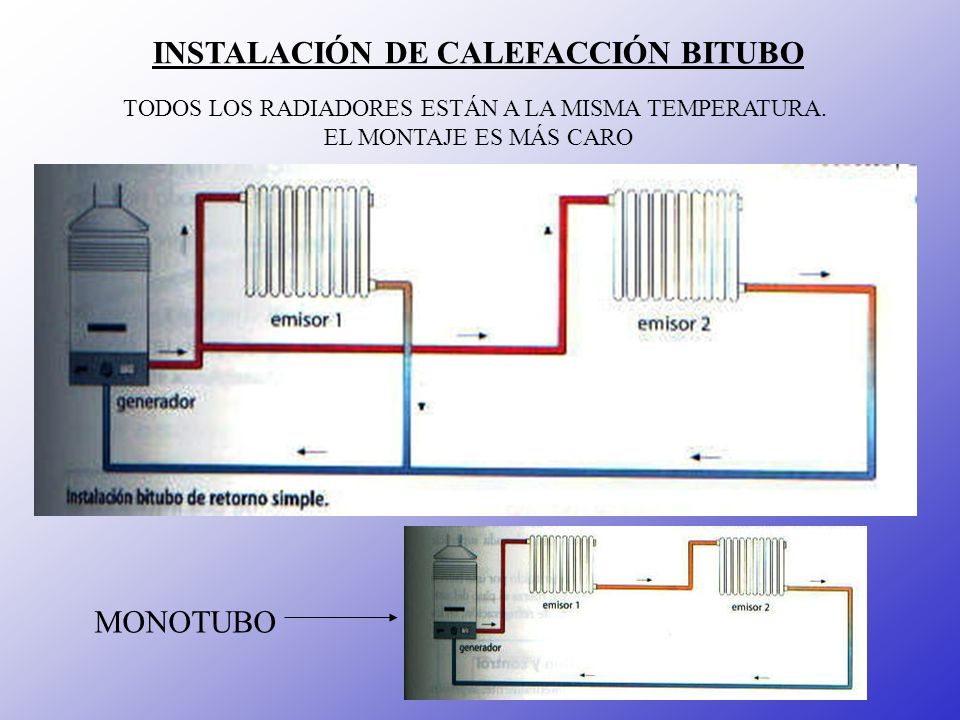

71 INSTALACIÓN DE CALEFACCIÓN BITUBO
TODOS LOS RADIADORES ESTÁN A LA MISMA TEMPERATURA. EL MONTAJE ES MÁS CARO MONOTUBO

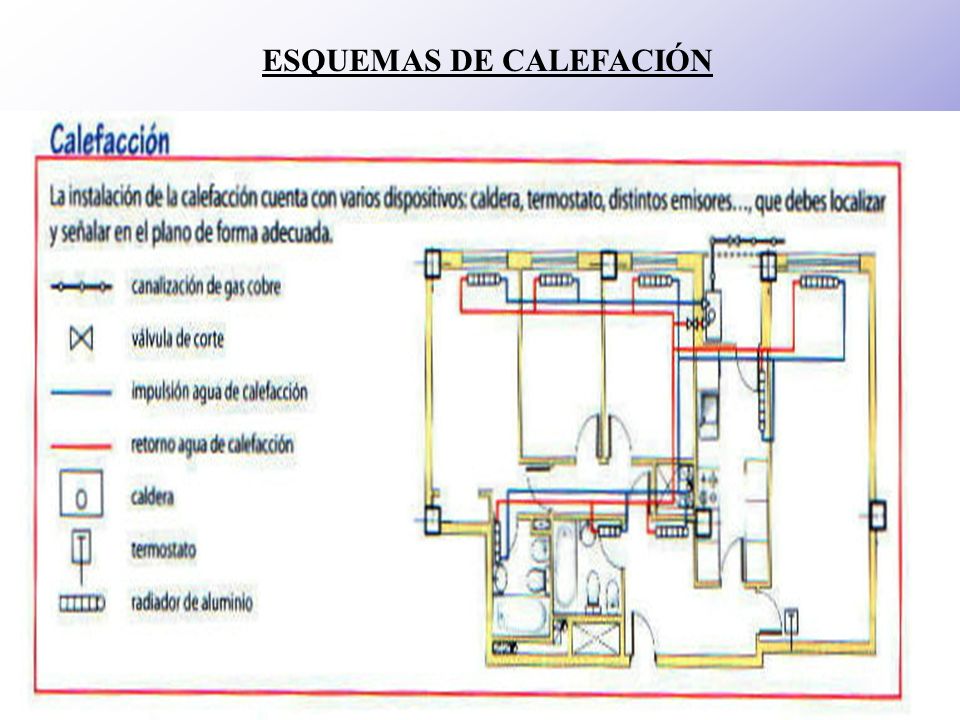

72 ESQUEMAS DE CALEFACIÓN

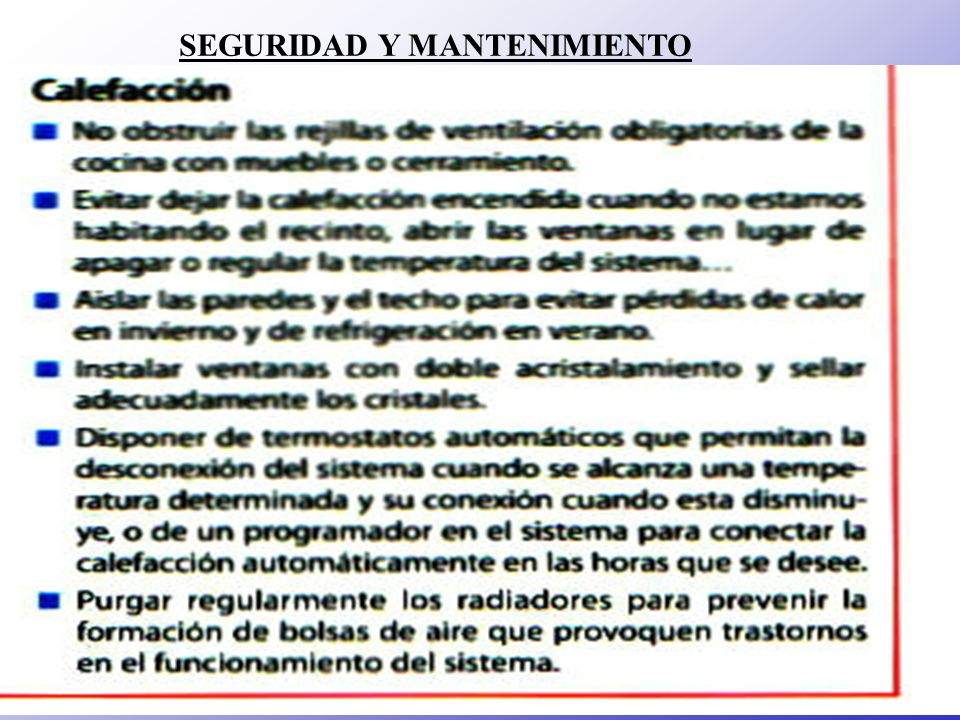

73 SEGURIDAD Y MANTENIMIENTO

74 INSTALACIÓN DE GAS

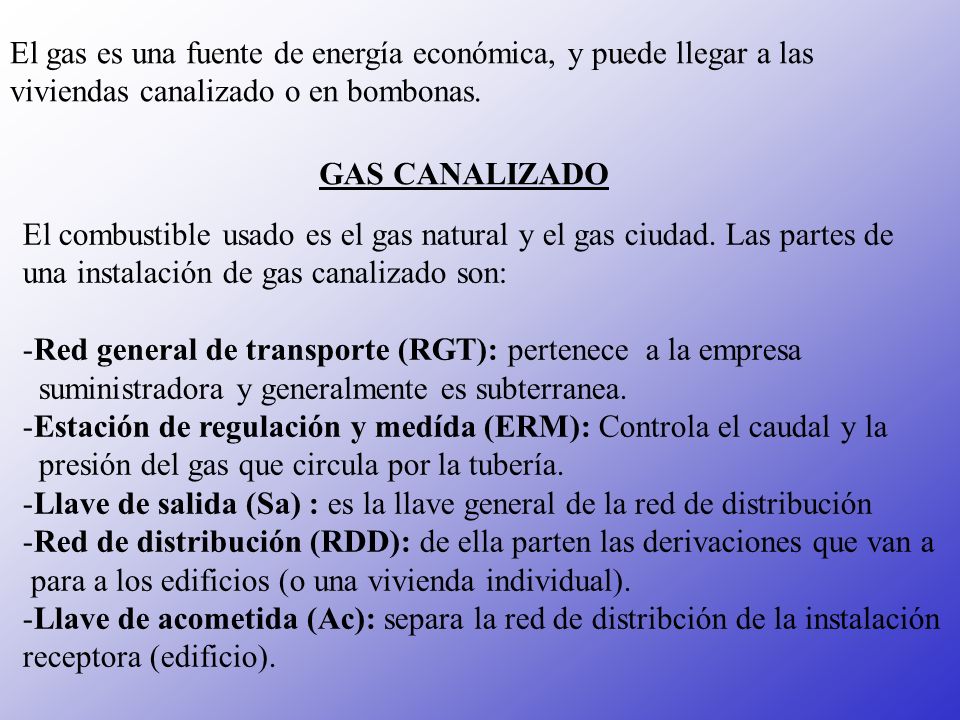

75 El gas es una fuente de energía económica, y puede llegar a las viviendas canalizado o en bombonas.
GAS CANALIZADO El combustible usado es el gas natural y el gas ciudad. Las partes de una instalación de gas canalizado son: Red general de transporte (RGT): pertenece a la empresa suministradora y generalmente es subterranea. Estación de regulación y medída (ERM): Controla el caudal y la presión del gas que circula por la tubería. Llave de salida (Sa) : es la llave general de la red de distribución Red de distribución (RDD): de ella parten las derivaciones que van a para a los edificios (o una vivienda individual). Llave de acometida (Ac): separa la red de distribción de la instalación receptora (edificio).

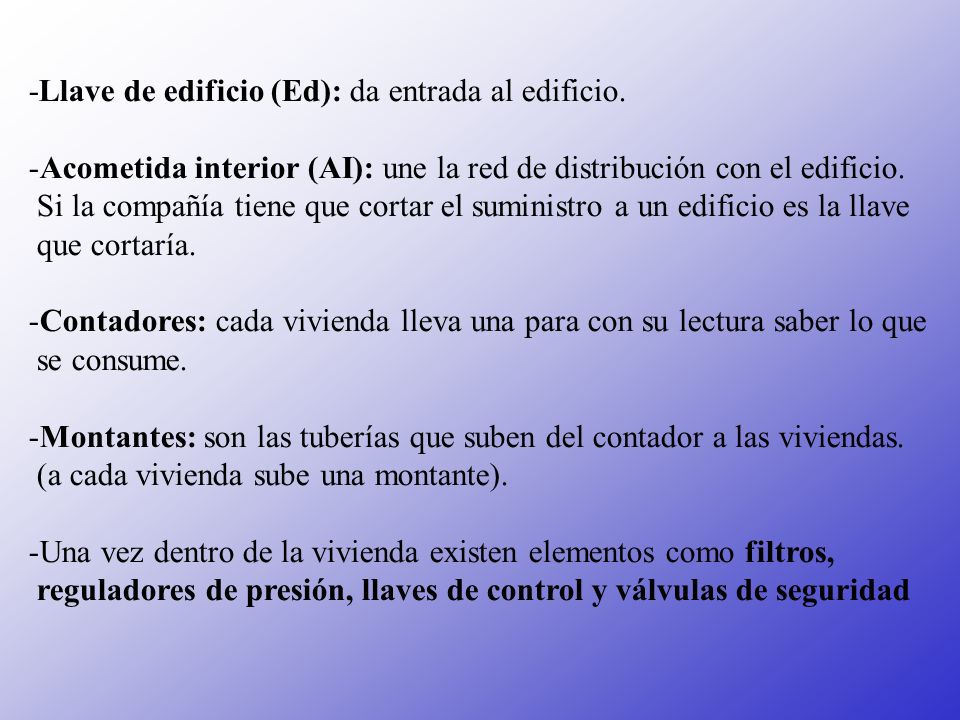

76 -Llave de edificio (Ed): da entrada al edificio.
Acometida interior (AI): une la red de distribución con el edificio. Si la compañía tiene que cortar el suministro a un edificio es la llave que cortaría. Contadores: cada vivienda lleva una para con su lectura saber lo que se consume. Montantes: son las tuberías que suben del contador a las viviendas. (a cada vivienda sube una montante). Una vez dentro de la vivienda existen elementos como filtros, reguladores de presión, llaves de control y válvulas de seguridad

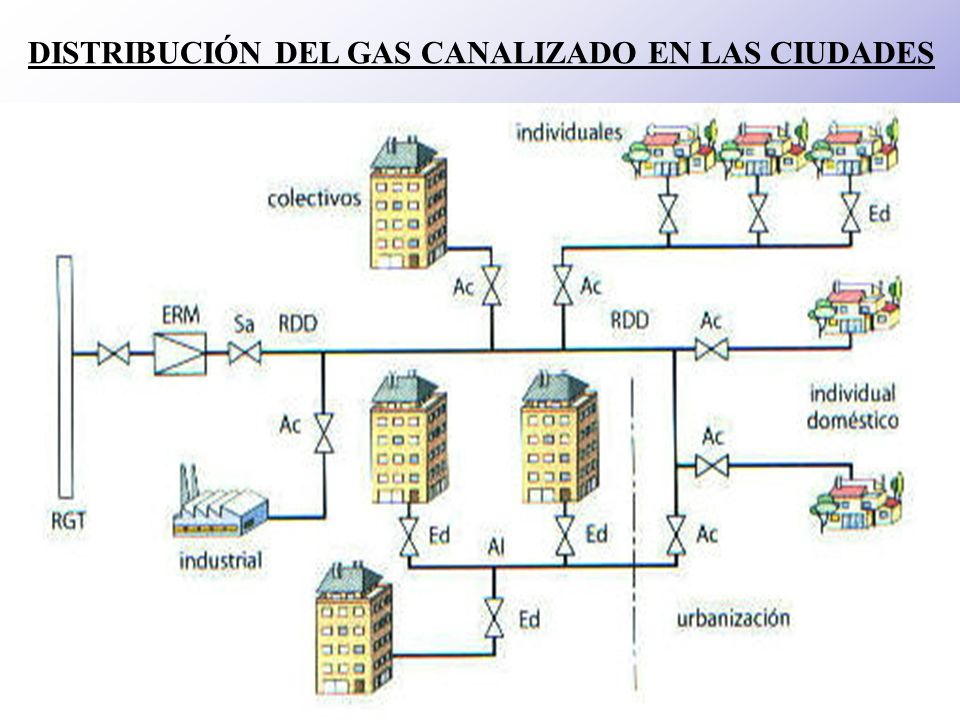

77 DISTRIBUCIÓN DEL GAS CANALIZADO EN LAS CIUDADES

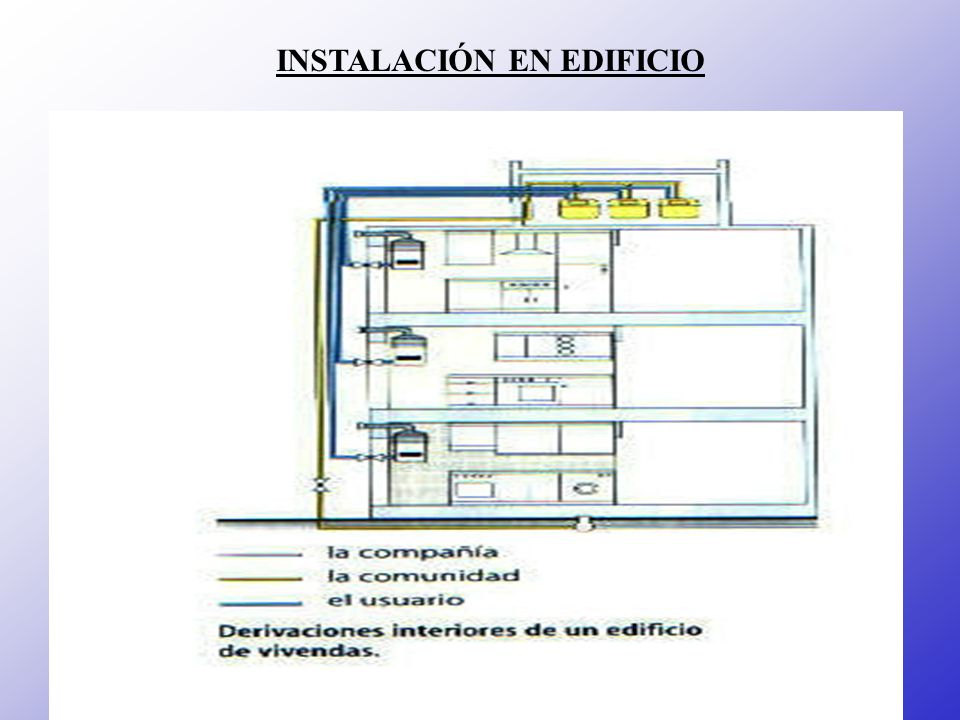

78 INSTALACIÓN EN EDIFICIO

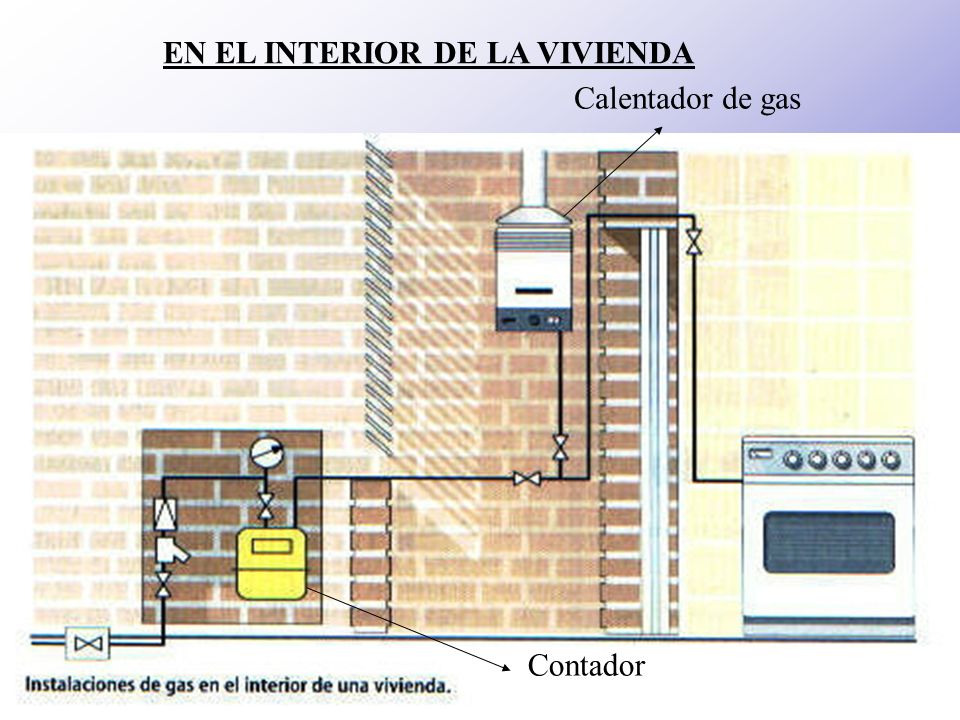

79 EN EL INTERIOR DE LA VIVIENDA
Calentador de gas Contador

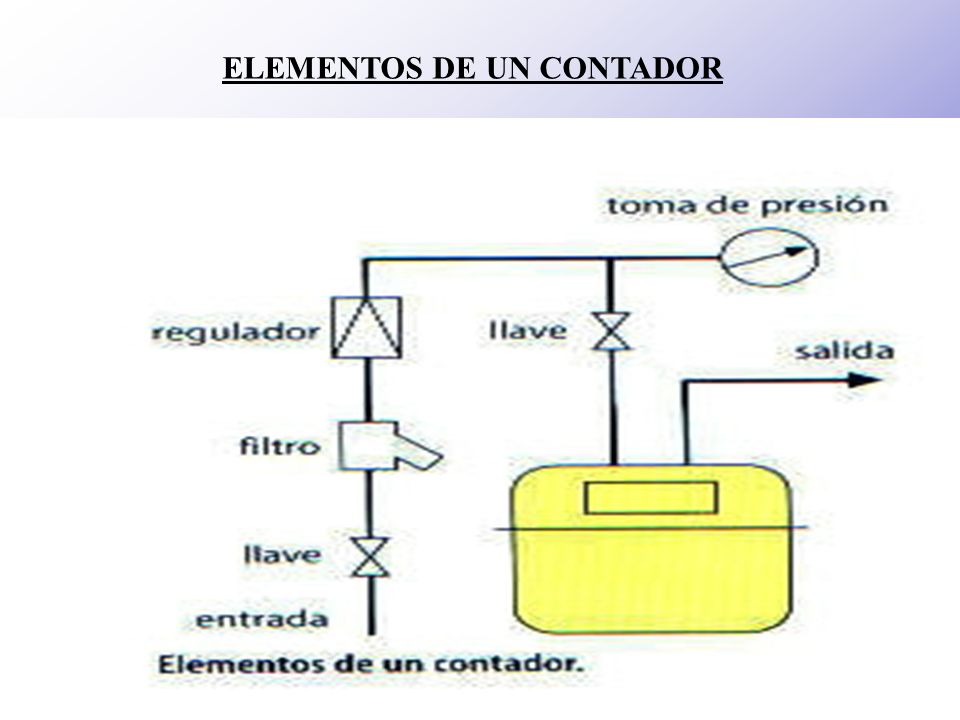

80 ELEMENTOS DE UN CONTADOR

81 GAS DEL TIPO GLP (EN DEPÓSITOS)
Aunque se utiliza en estado gaseoso, este tipo de gases se transportan en estado líquido. Las bombonas se utilizan para instalaciones individuales, mientras que los depósitos fijos se utilizan para instalaciones colectivas o casas aisladas.

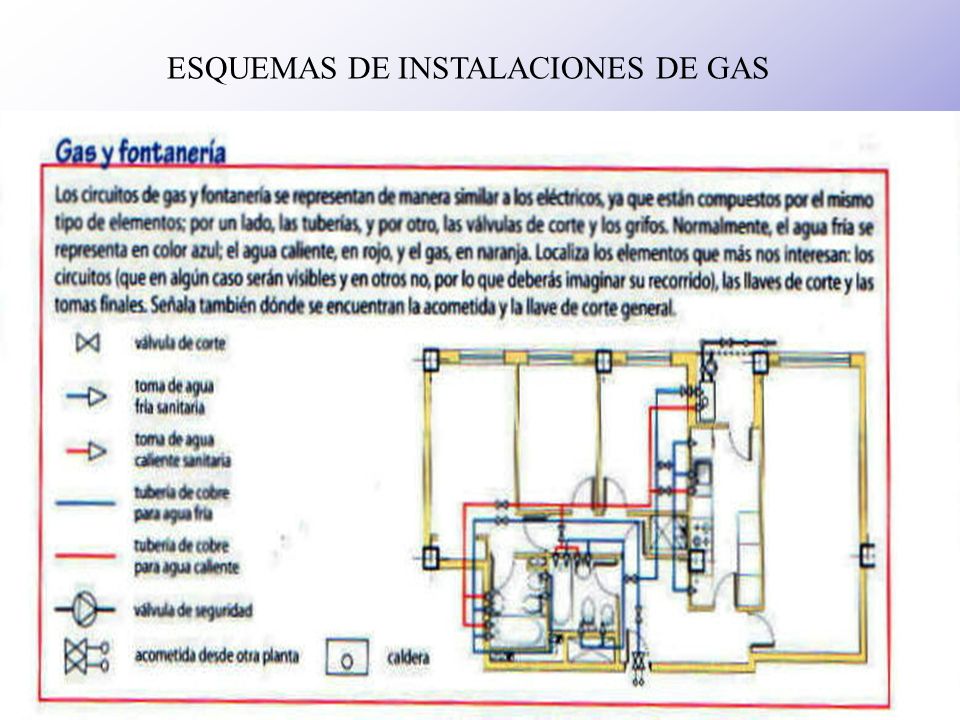

82 ESQUEMAS DE INSTALACIONES DE GAS

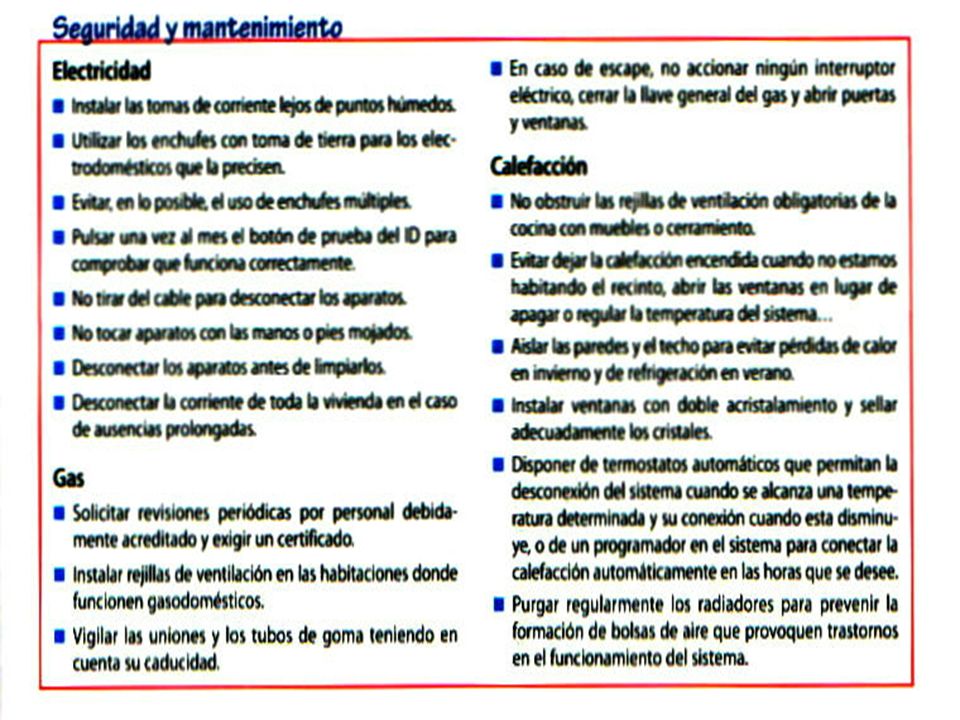

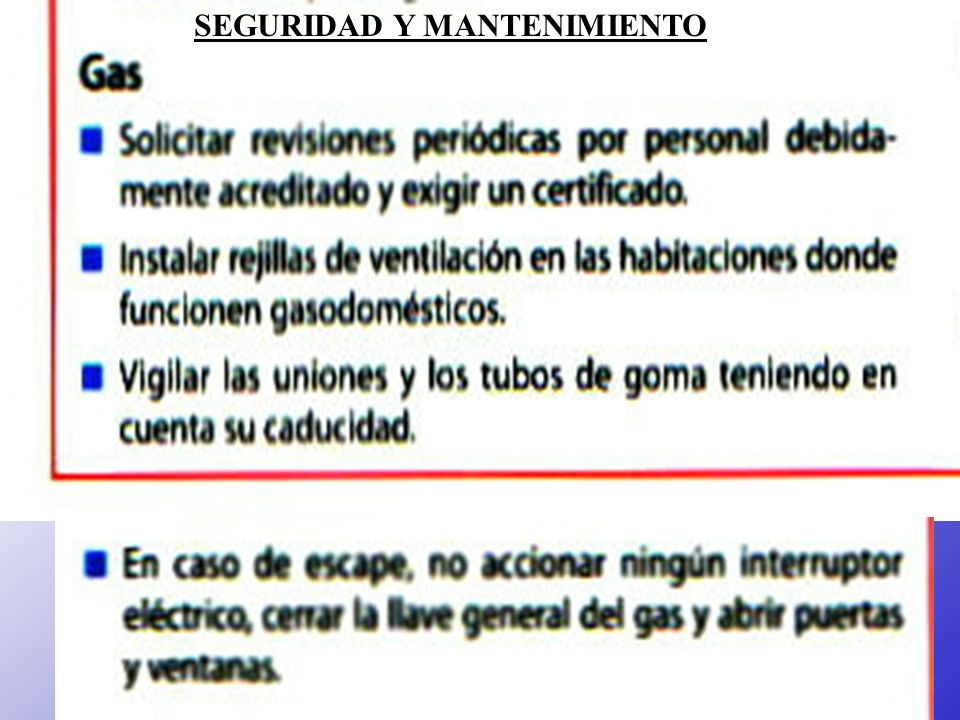

83 SEGURIDAD Y MANTENIMIENTO

84
