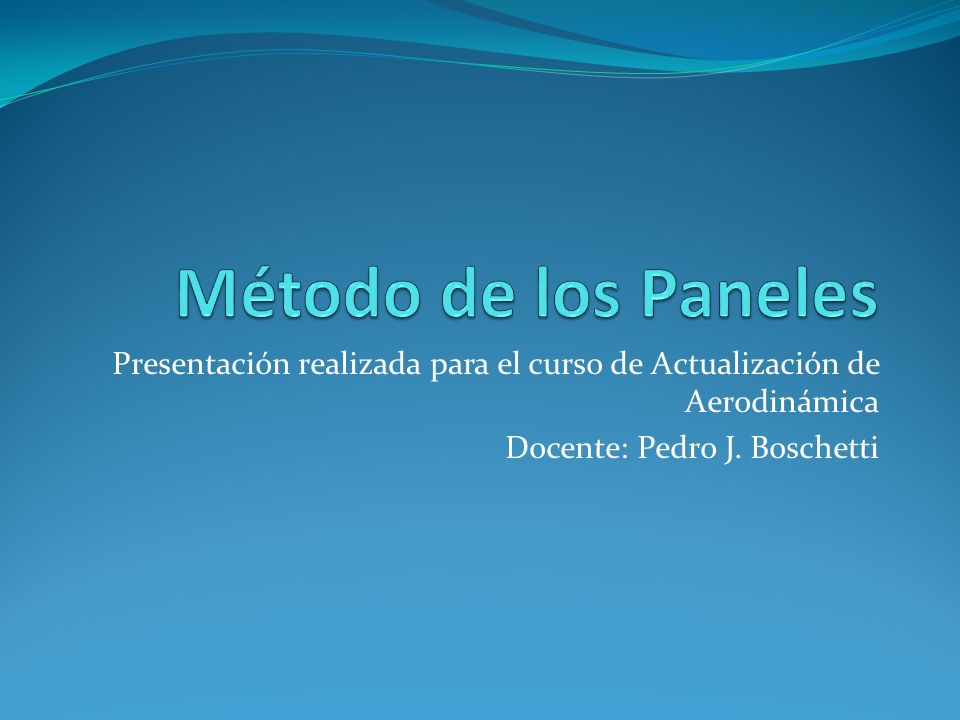

1 Método de los Paneles Presentación realizada para el curso de Actualización de Aerodinámica Docente: Pedro J. Boschetti

2 Métodos de análisis en base a la teoría de flujo potencial

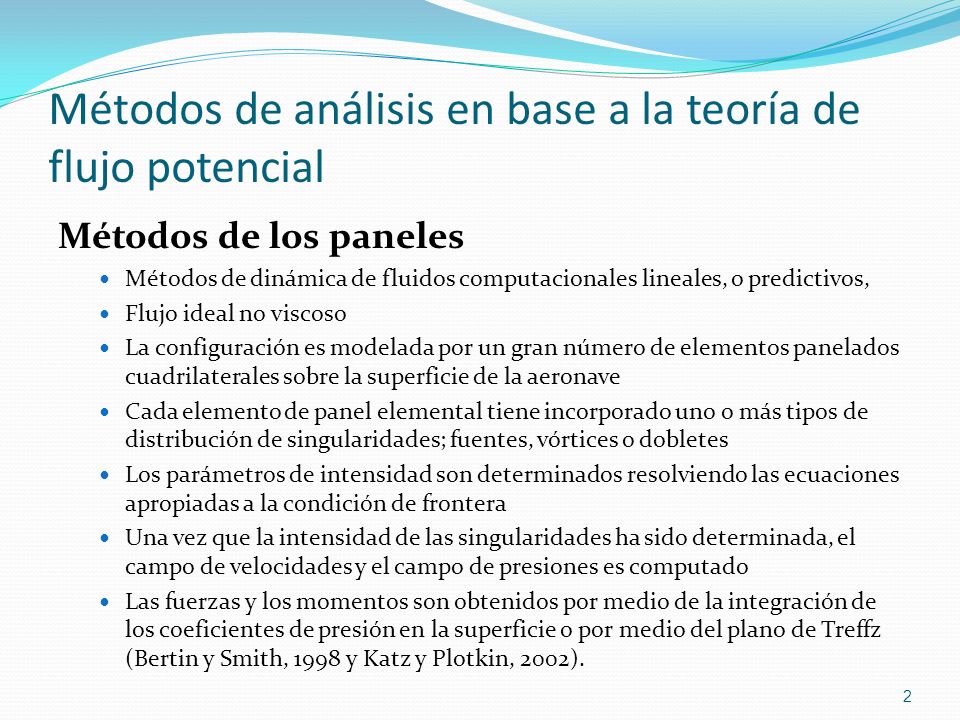

Métodos de los paneles Métodos de dinámica de fluidos computacionales lineales, o predictivos, Flujo ideal no viscoso La configuración es modelada por un gran número de elementos panelados cuadrilaterales sobre la superficie de la aeronave Cada elemento de panel elemental tiene incorporado uno o más tipos de distribución de singularidades; fuentes, vórtices o dobletes Los parámetros de intensidad son determinados resolviendo las ecuaciones apropiadas a la condición de frontera Una vez que la intensidad de las singularidades ha sido determinada, el campo de velocidades y el campo de presiones es computado Las fuerzas y los momentos son obtenidos por medio de la integración de los coeficientes de presión en la superficie o por medio del plano de Treffz (Bertin y Smith, 1998 y Katz y Plotkin, 2002).

3 Métodos de análisis en base a la teoría de flujo potencial

4 Configuración arbitraria

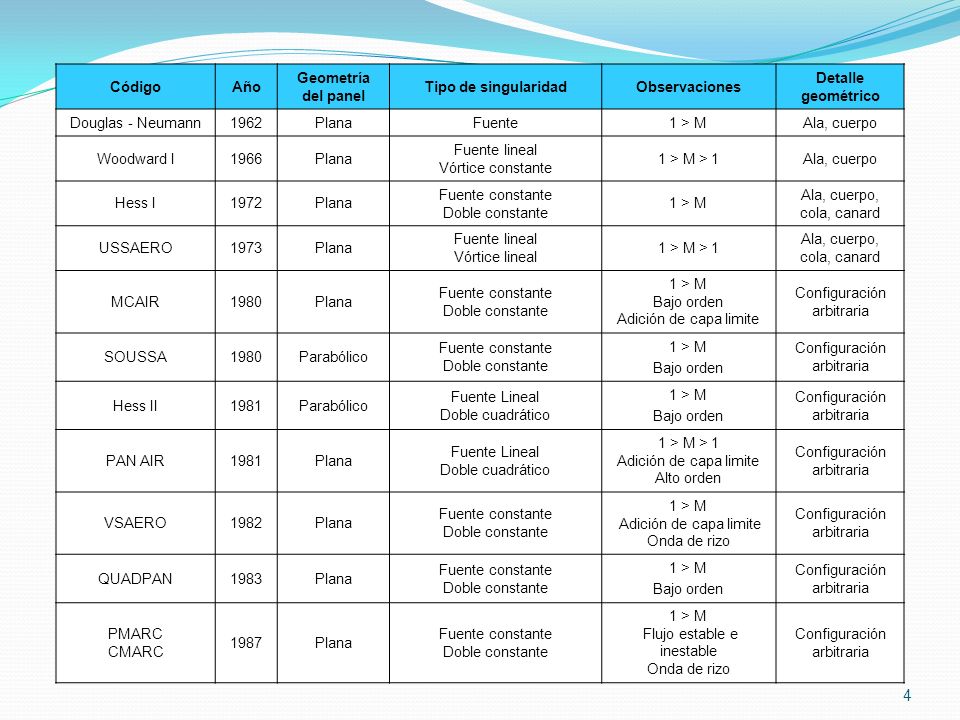

Código Año Geometría del panel Tipo de singularidad Observaciones Detalle geométrico Douglas - Neumann 1962 Plana Fuente 1 > M Ala, cuerpo Woodward I 1966 Fuente lineal Vórtice constante 1 > M > 1 Hess I 1972 Fuente constante Doble constante Ala, cuerpo, cola, canard USSAERO 1973 Vórtice lineal MCAIR 1980 Bajo orden Adición de capa limite Configuración arbitraria SOUSSA Parabólico Hess II 1981 Fuente Lineal Doble cuadrático PAN AIR Alto orden VSAERO 1982 Onda de rizo QUADPAN 1983 PMARC CMARC 1987 Flujo estable e inestable

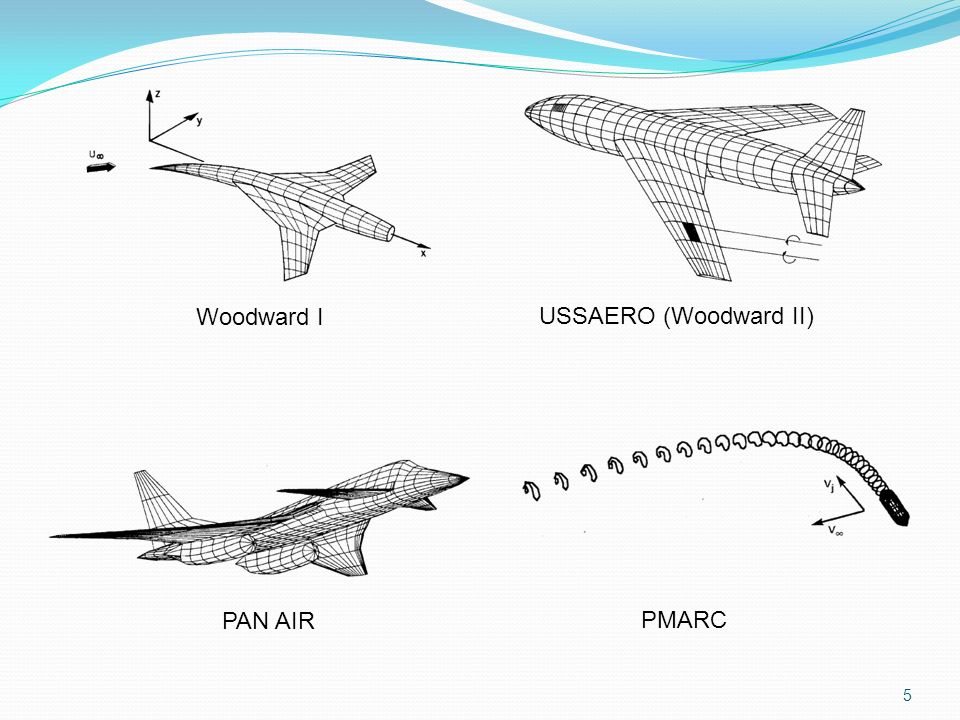

5 Woodward I USSAERO (Woodward II) PAN AIR PMARC

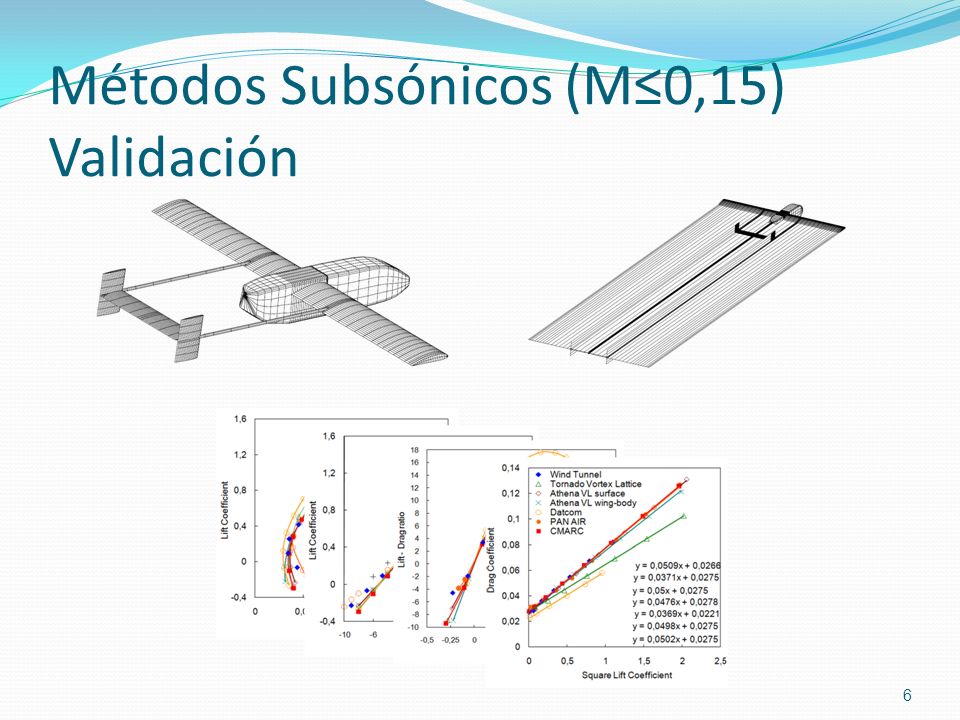

6 Métodos Subsónicos (M≤0,15) Validación

7 Métodos Subsónicos (M≤0,15)

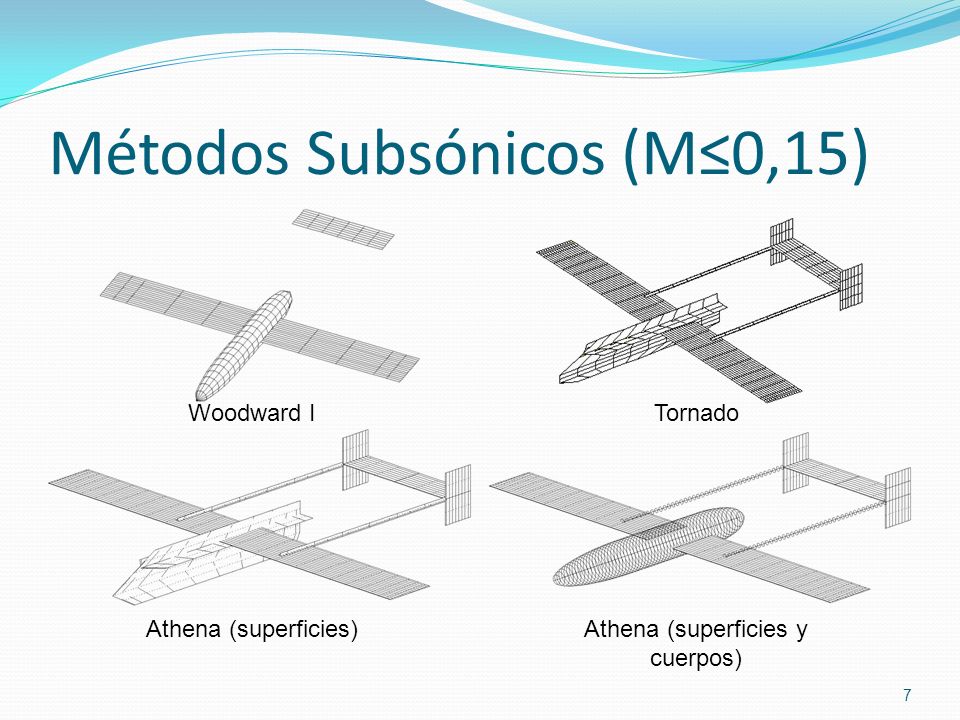

Woodward I Tornado Athena (superficies) Athena (superficies y cuerpos)

8 Métodos Subsónicos (M≤0,15)

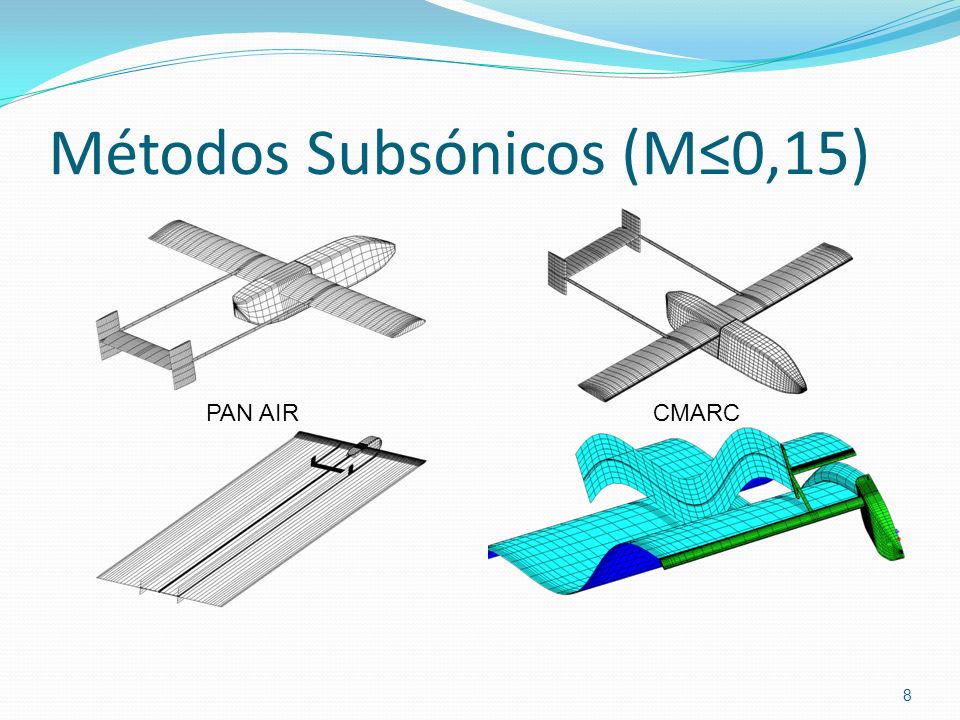

PAN AIR CMARC

9

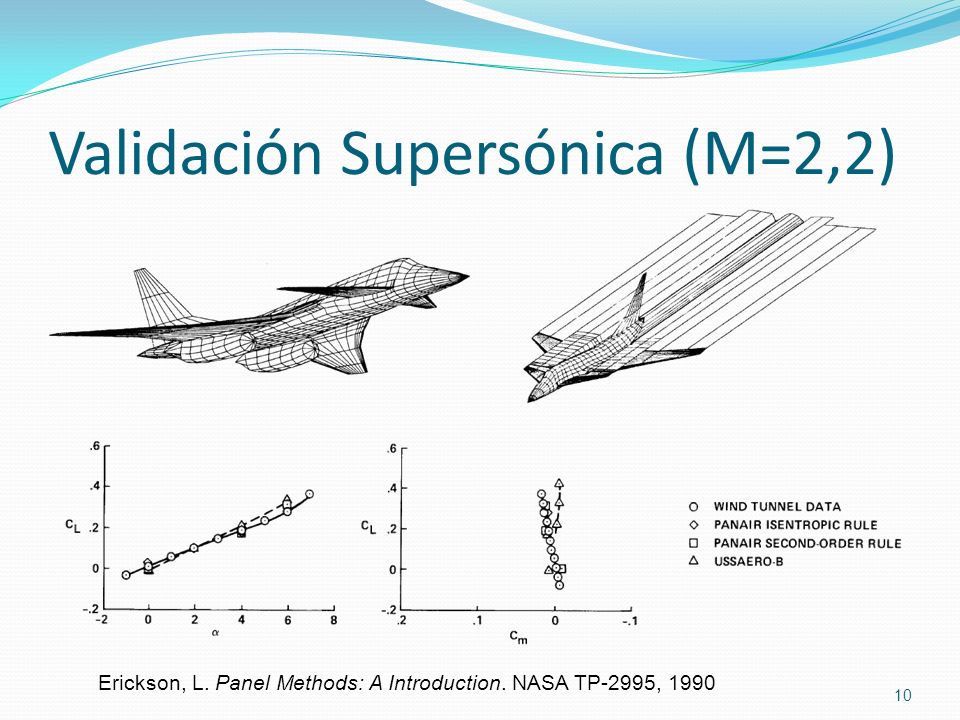

10 Validación Supersónica (M=2,2)
Erickson, L. Panel Methods: A Introduction. NASA TP-2995, 1990

11 VSAERO: low order panel code

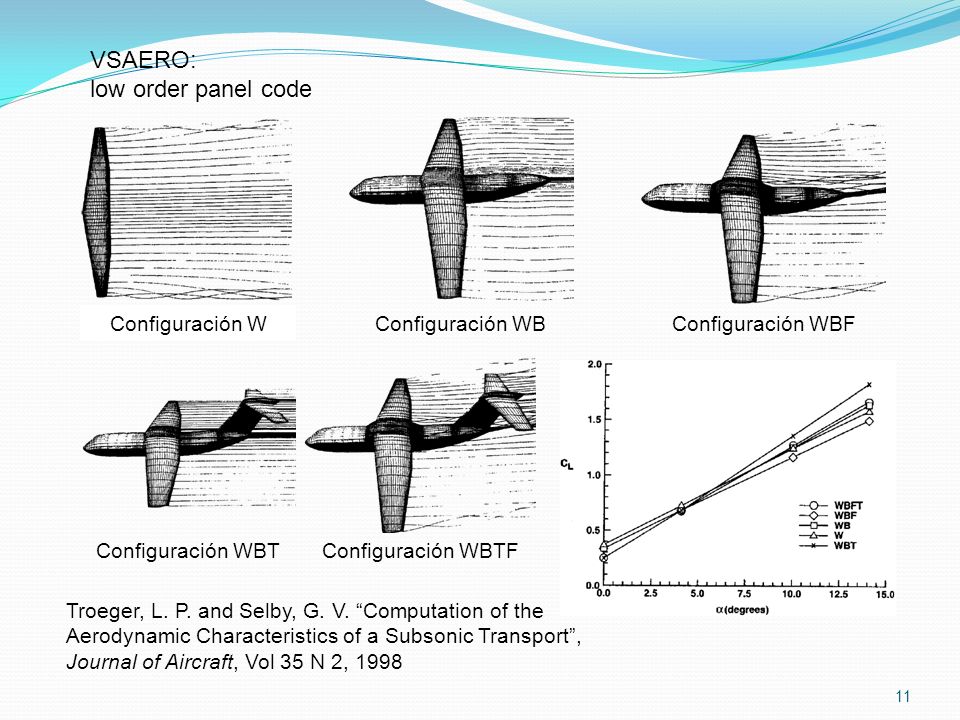

Configuración W Configuración WB Configuración WBF Configuración WBT Configuración WBTF Troeger, L. P. and Selby, G. V. “Computation of the Aerodynamic Characteristics of a Subsonic Transport”, Journal of Aircraft, Vol 35 N 2, 1998

12 PAN AIR: high order panel code

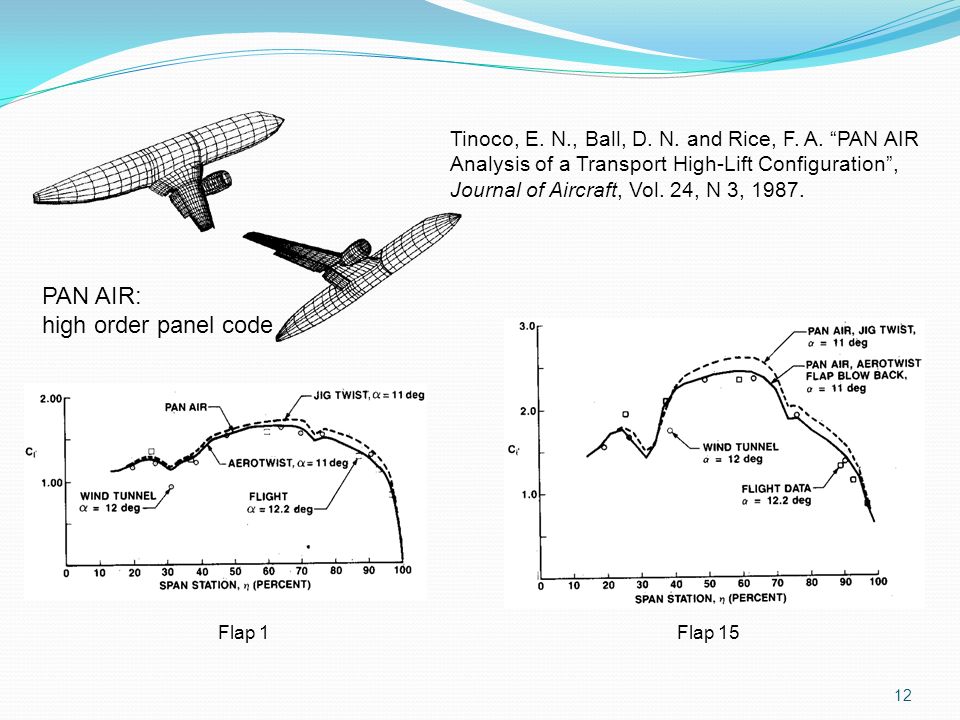

Tinoco, E. N., Ball, D. N. and Rice, F. A. “PAN AIR Analysis of a Transport High-Lift Configuration”, Journal of Aircraft, Vol. 24, N 3, 1987. PAN AIR: high order panel code Flap 1 Flap 15
