FRESAS Cutters Basic Click logo for menu
2

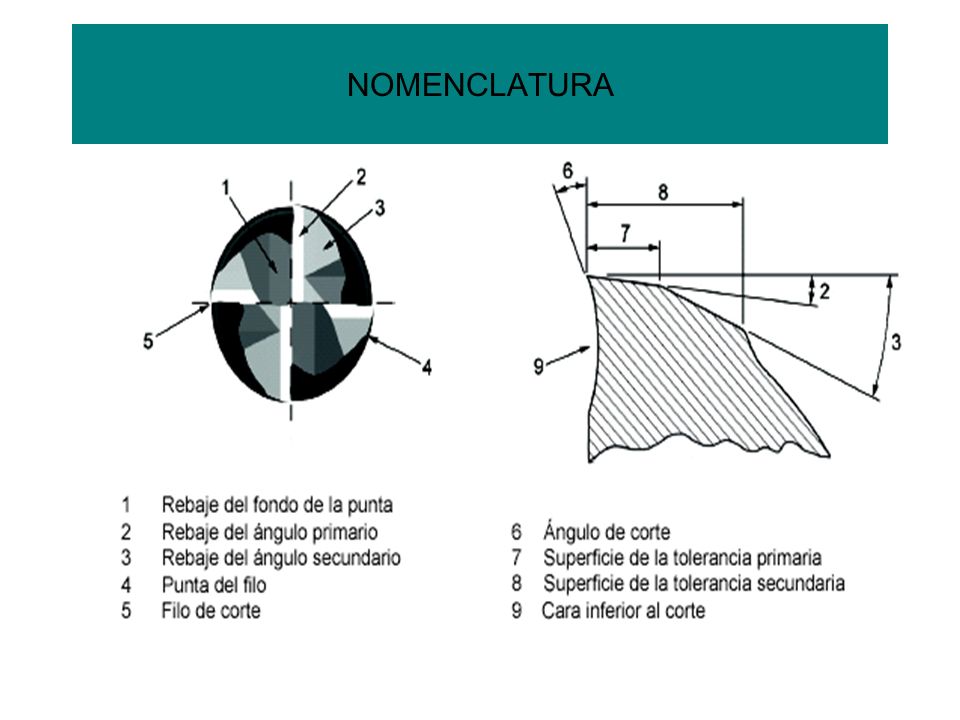

NOMENCLATURA
3

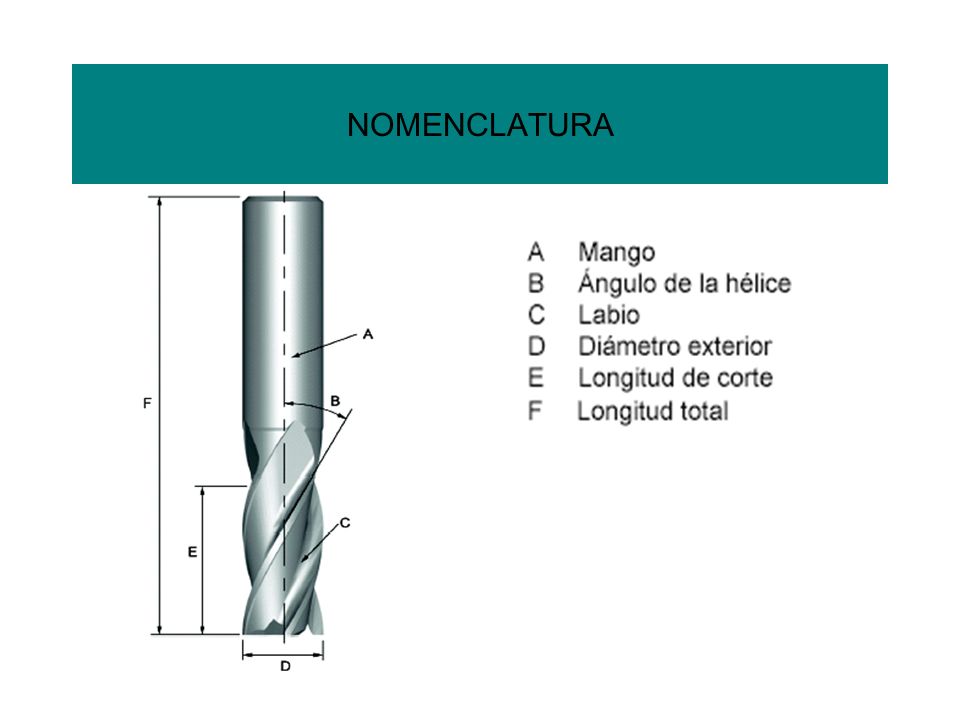

NOMENCLATURA
4

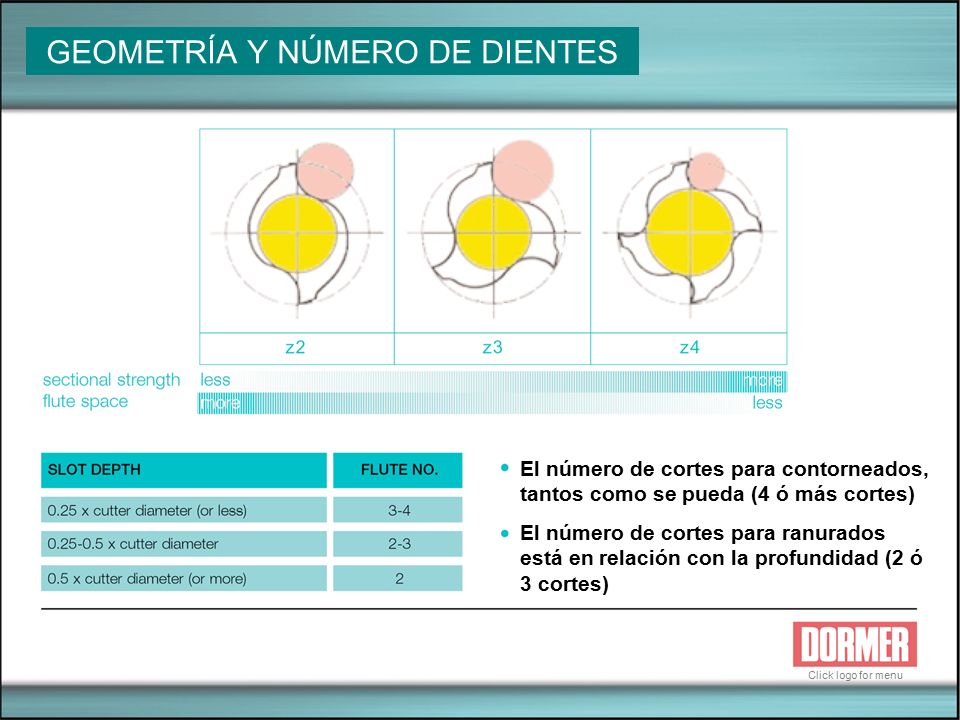

GEOMETRÍA Y NÚMERO DE DIENTES
El número de cortes para contorneados, tantos como se pueda (4 ó más cortes) El número de cortes para ranurados está en relación con la profundidad (2 ó 3 cortes) Click logo for menu
5

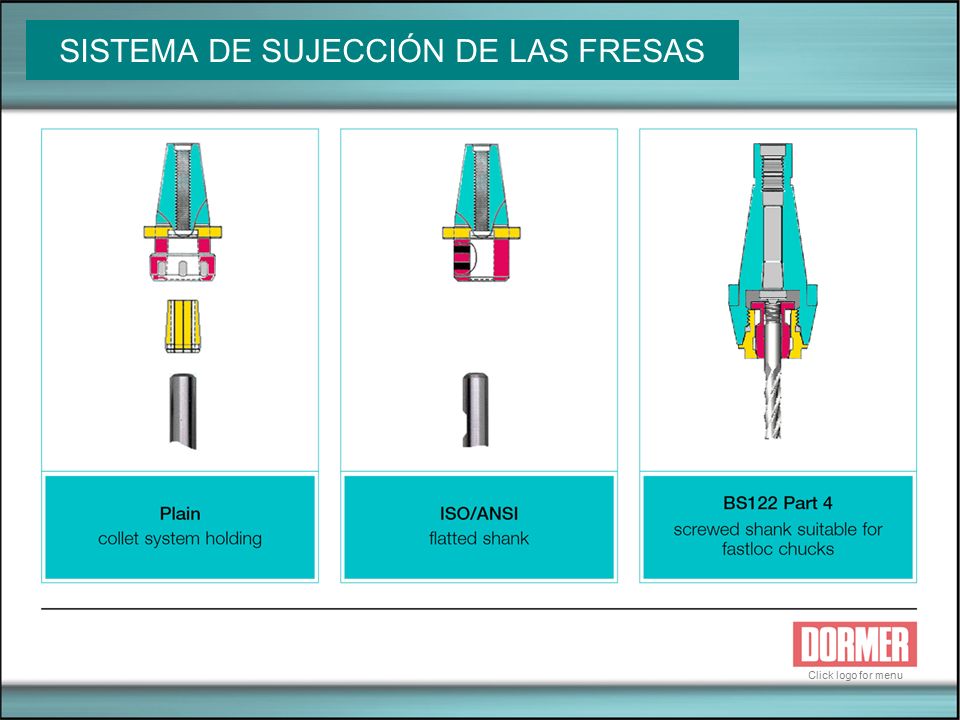

SISTEMA DE SUJECCIÓN DE LAS FRESAS
Click logo for menu
6

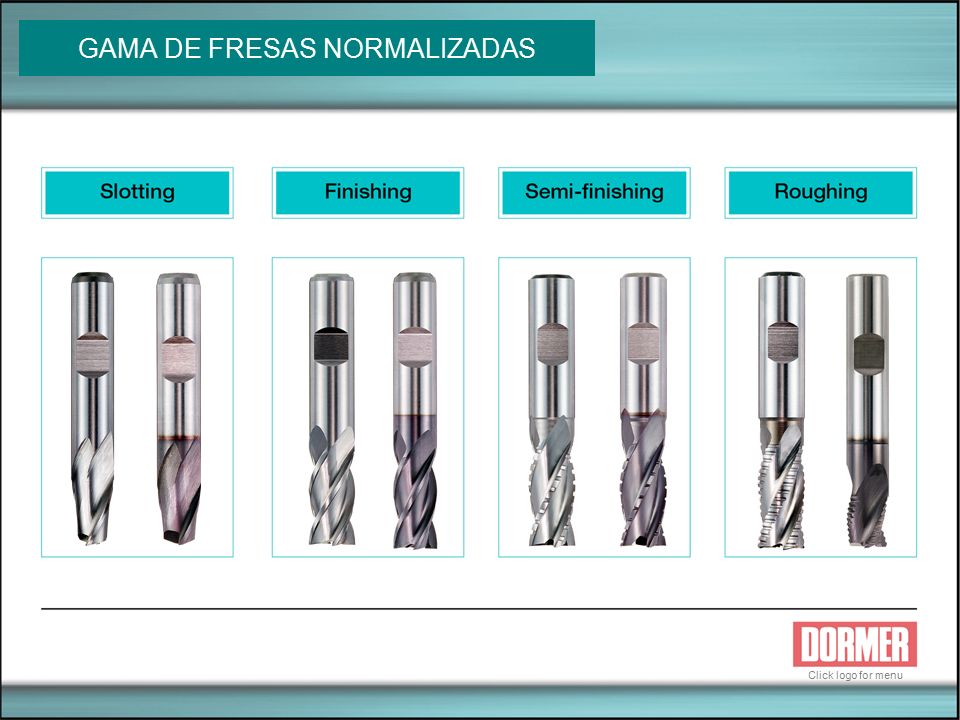

GAMA DE FRESAS NORMALIZADAS
Click logo for menu
7

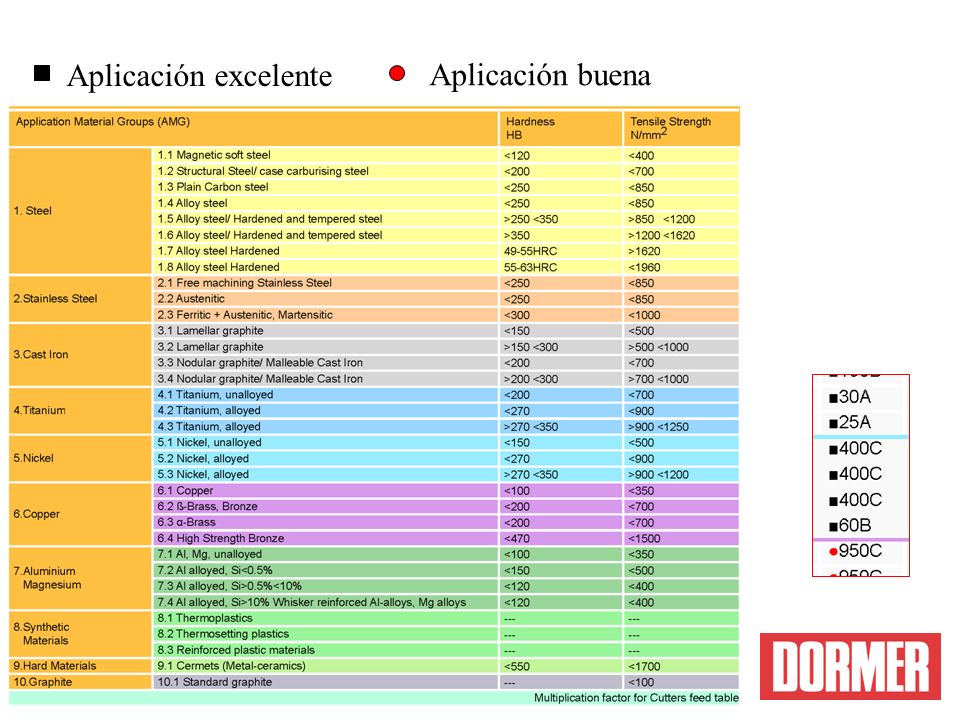

Aplicación excelente Aplicación buena
8

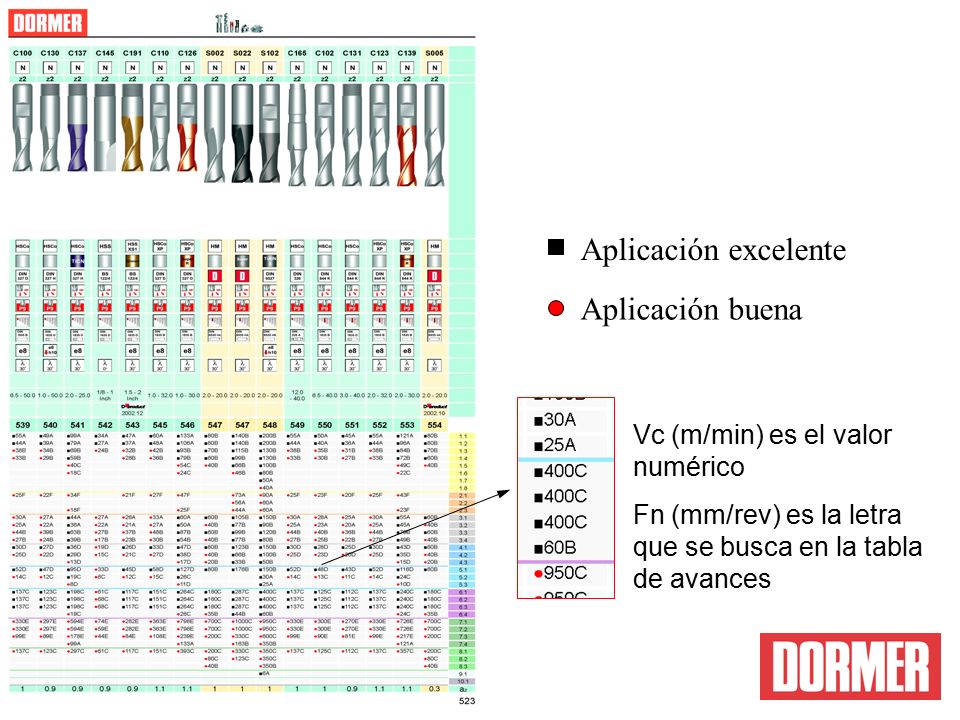

Aplicación excelente Aplicación buena Vc (m/min) es el valor numérico

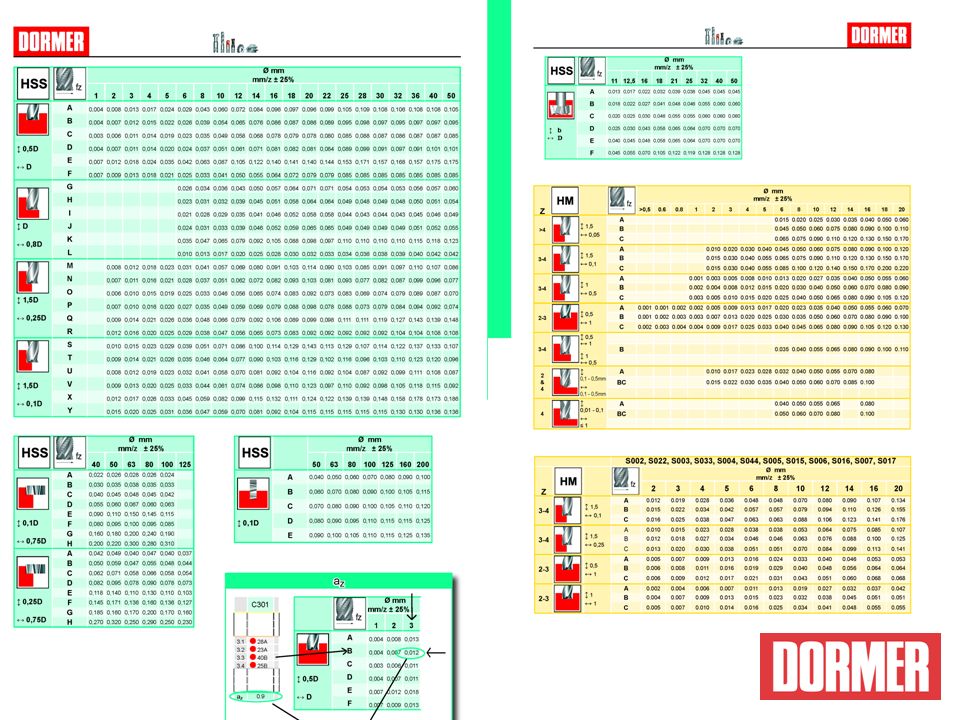

Fn (mm/rev) es la letra que se busca en la tabla de avances
10
Calculo de parametros de corte

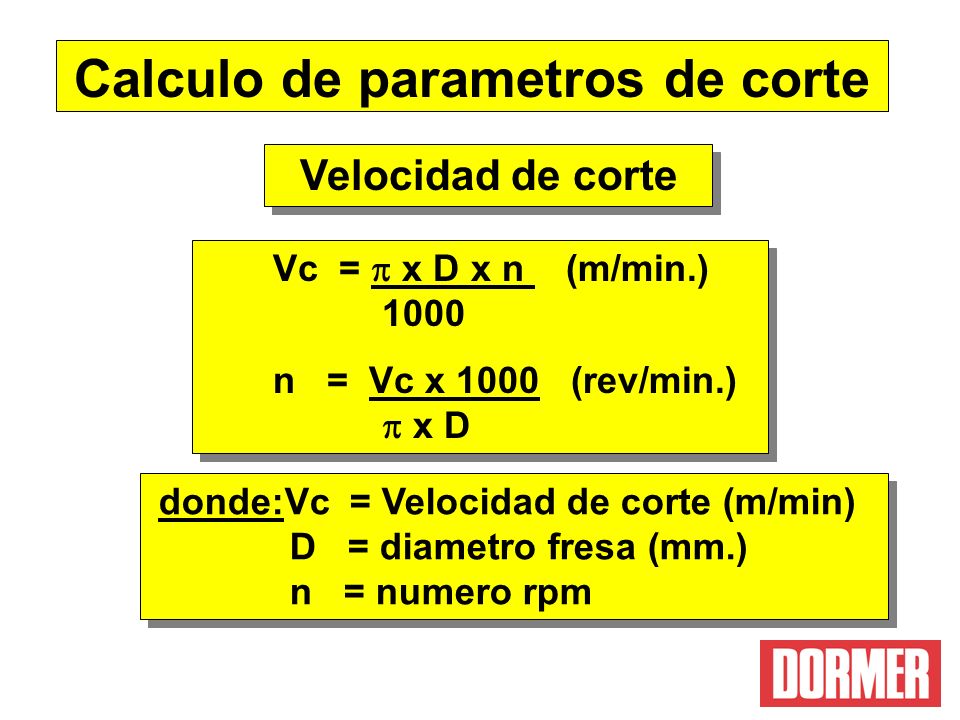

Velocidad de corte Vc = x D x n (m/min.) n = Vc x (rev/min.) x D donde:Vc = Velocidad de corte (m/min) D = diametro fresa (mm.) n = numero rpm
11
Cálculo de parametros de corte

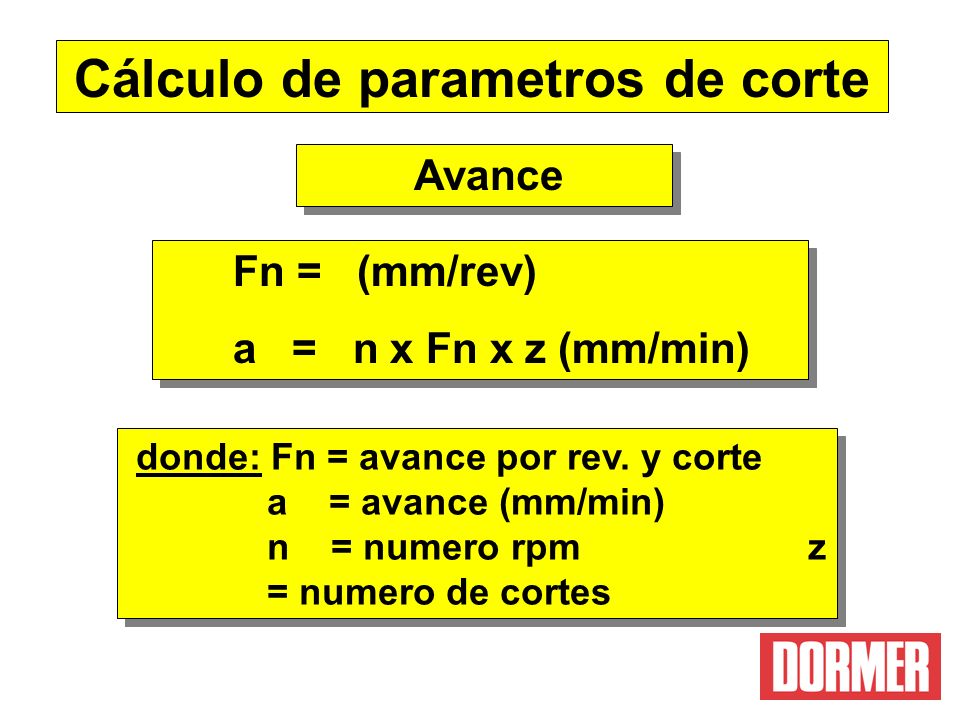

Avance Fn = (mm/rev) a = n x Fn x z (mm/min) donde: Fn = avance por rev. y corte a = avance (mm/min) n = numero rpm z = numero de cortes
12
Volumen de viruta evacuado
Q = Ap x Ae x a / 1000 = cm³/min donde: Ap = Pasada axial de fresado (mm) Ae = Pasd. radial de fresado (mm) a = avance (mm/min)
13
El valor de la pasada en profundidad puede variar

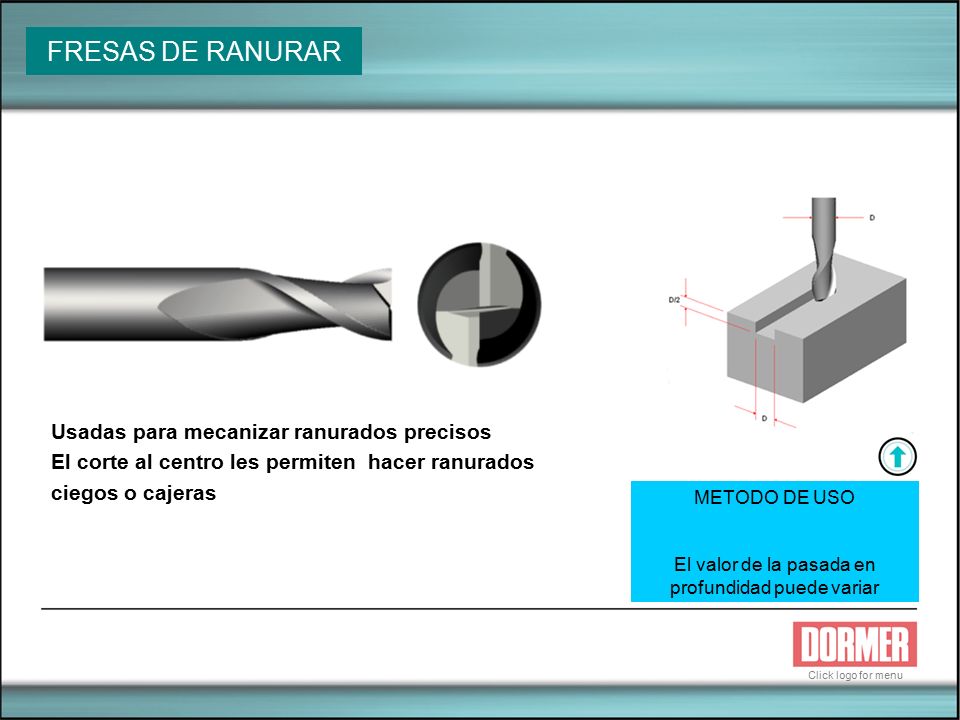

FRESAS DE RANURAR Usadas para mecanizar ranurados precisos El corte al centro les permiten hacer ranurados ciegos o cajeras METODO DE USO El valor de la pasada en profundidad puede variar Click logo for menu
14

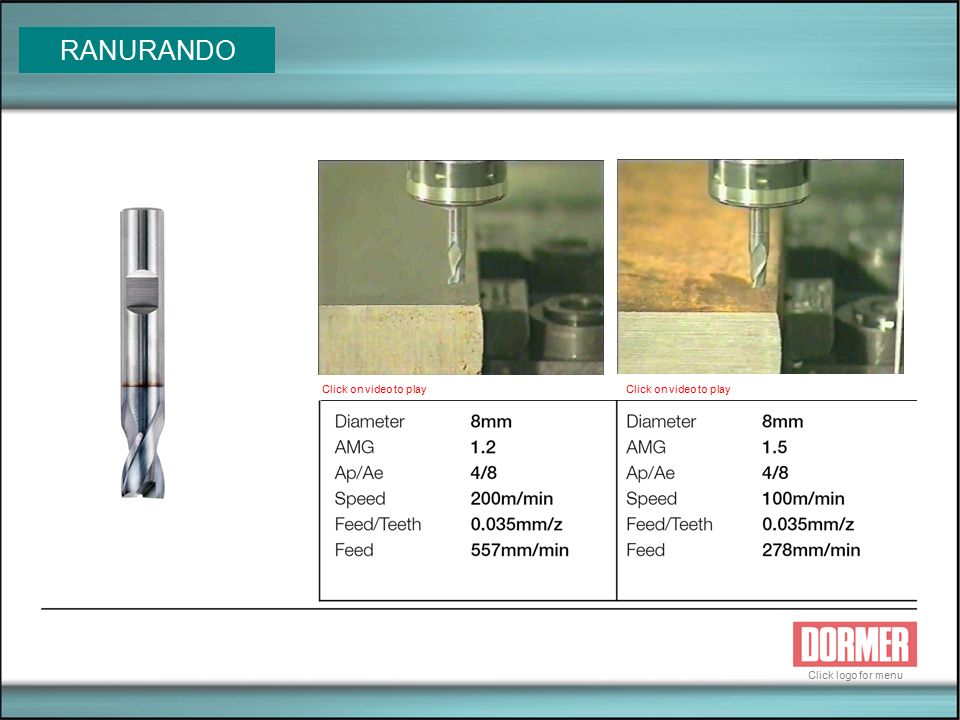

RANURANDO Click on video to play Click on video to play
Click logo for menu
15

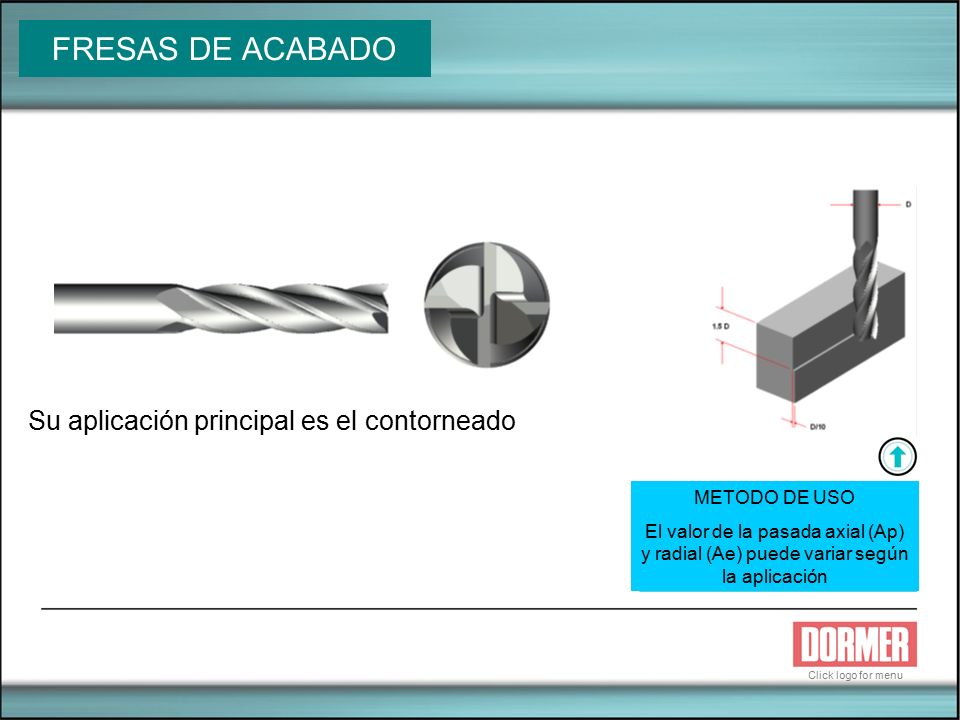

FRESAS DE ACABADO Su aplicación principal es el contorneado
METODO DE USO El valor de la pasada axial (Ap) y radial (Ae) puede variar según la aplicación Click logo for menu
16
CONTORNEADO C299 Click on video to play Click logo for menu
17
FRESAS DE RANURAR DE 3 LABIOS

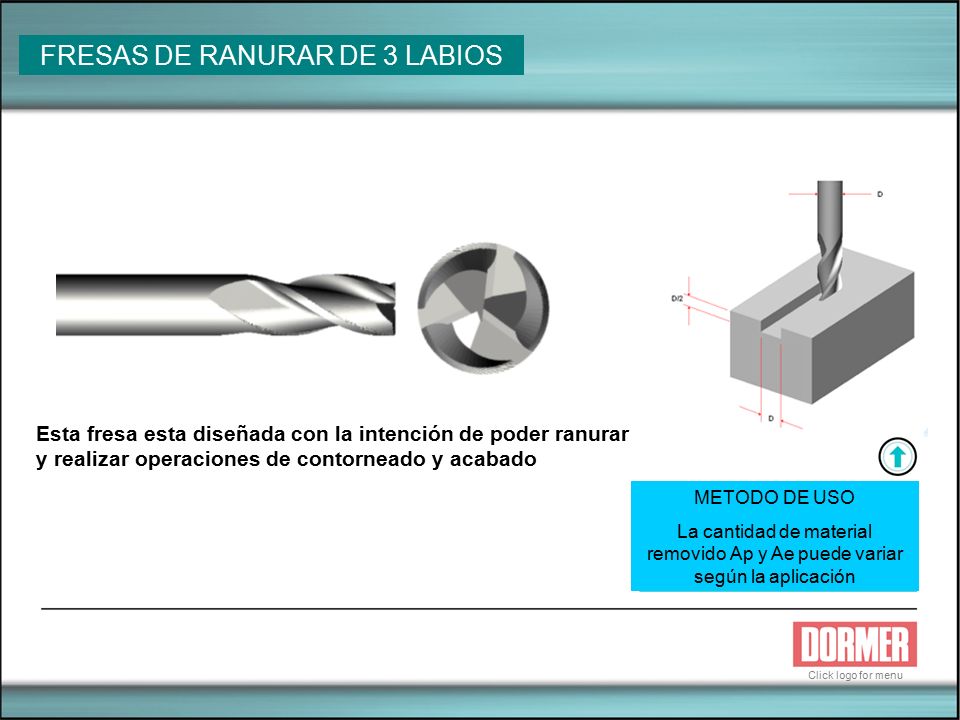

Esta fresa esta diseñada con la intención de poder ranurar y realizar operaciones de contorneado y acabado METODO DE USO La cantidad de material removido Ap y Ae puede variar según la aplicación Click logo for menu
18

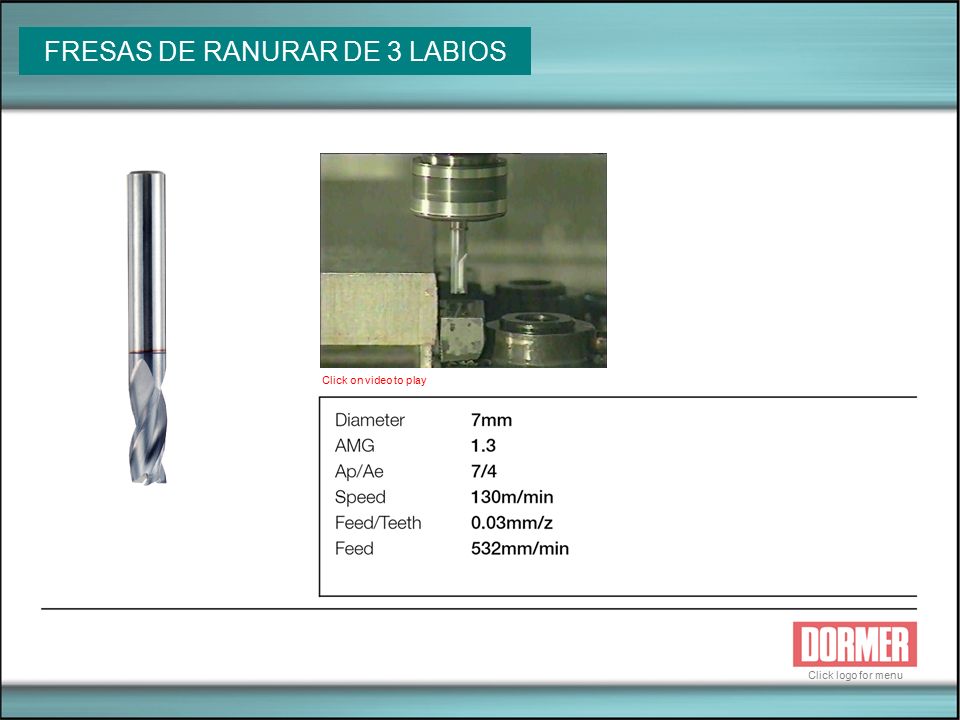

FRESAS DE RANURAR DE 3 LABIOS
Click on video to play Click logo for menu
19

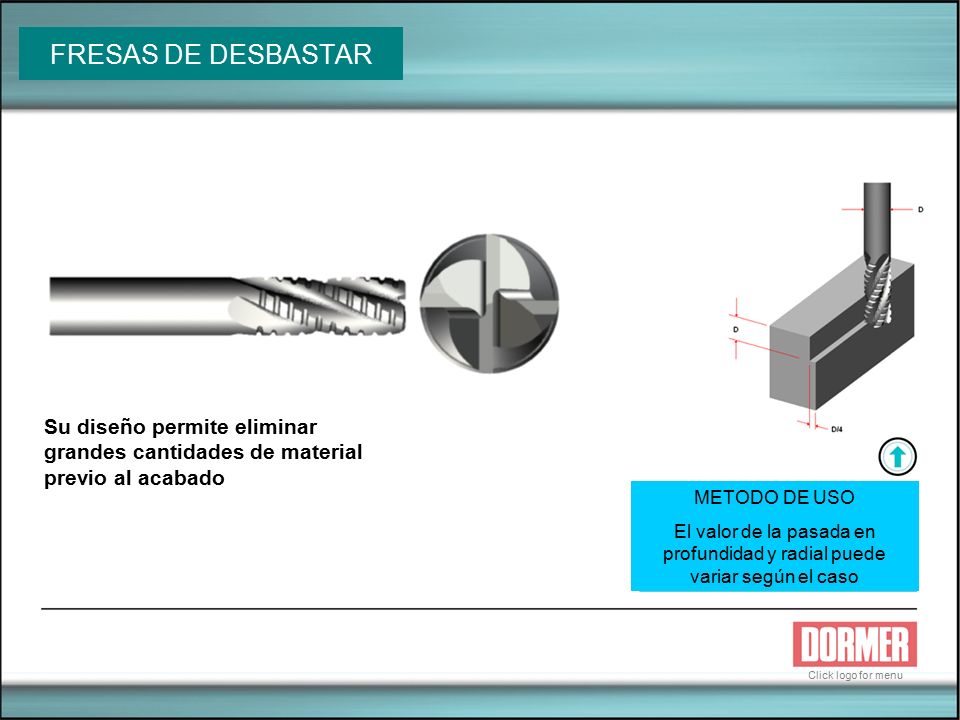

FRESAS DE DESBASTAR Su diseño permite eliminar
grandes cantidades de material previo al acabado METODO DE USO El valor de la pasada en profundidad y radial puede variar según el caso Click logo for menu
20

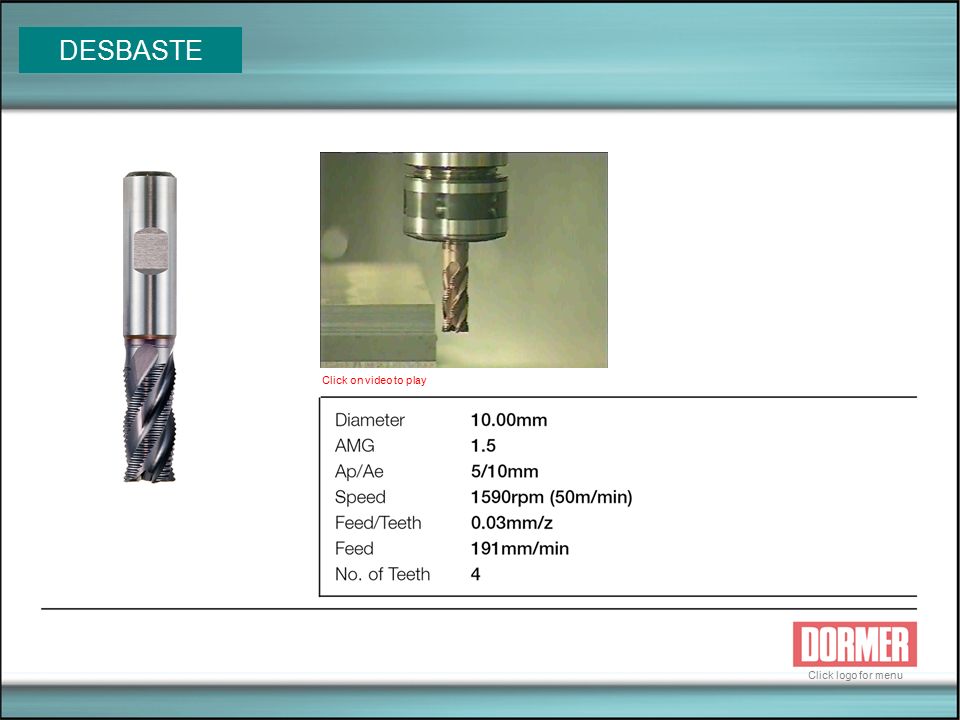

DESBASTE Click on video to play Click logo for menu
21

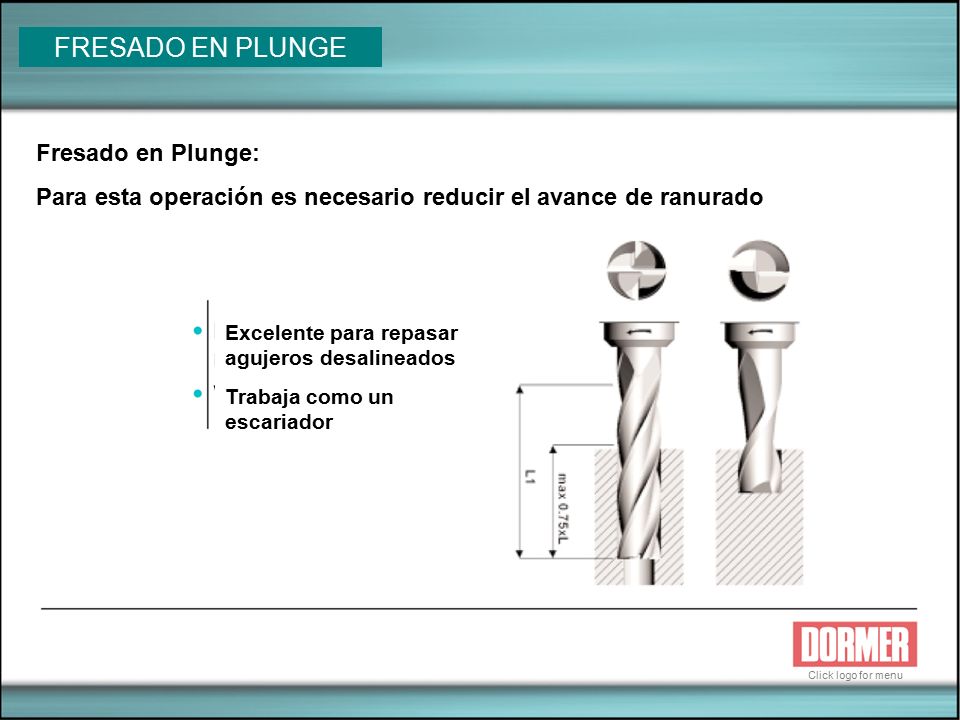

FRESADO EN PLUNGE Fresado en Plunge:
Para esta operación es necesario reducir el avance de ranurado Excelente para repasar agujeros desalineados Trabaja como un escariador Click logo for menu
22

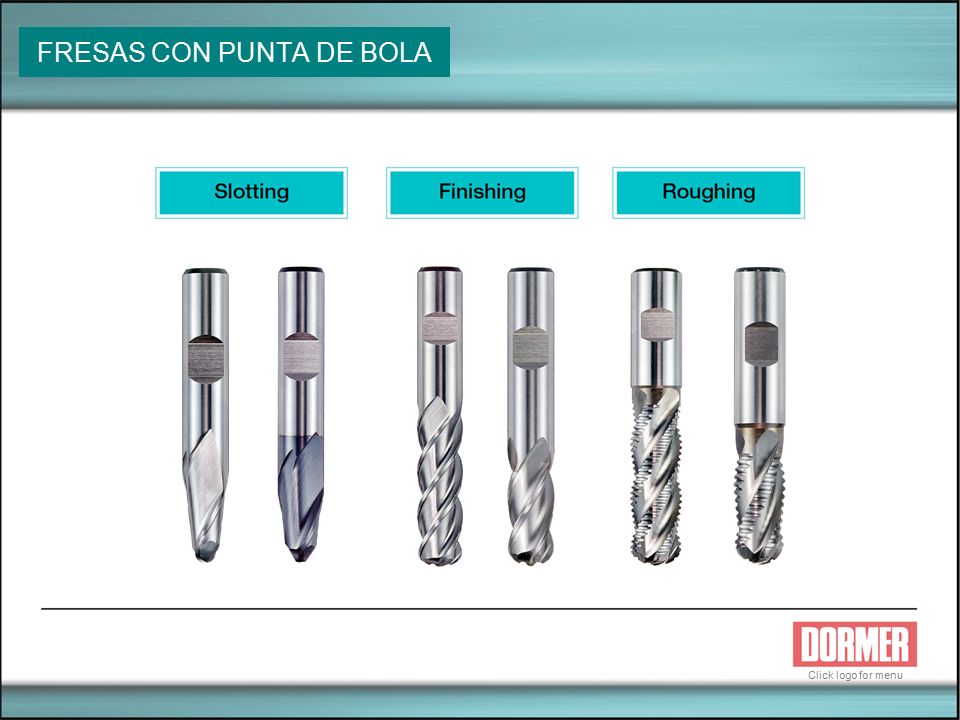

FRESAS CON PUNTA DE BOLA
Click logo for menu
23

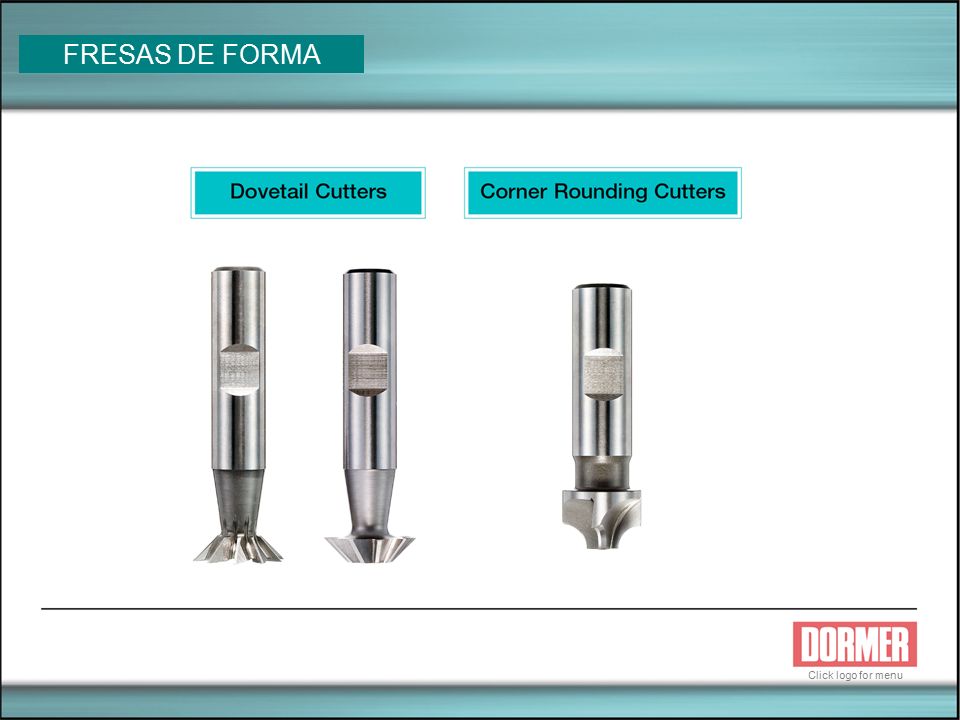

FRESAS DE FORMA Click logo for menu
24

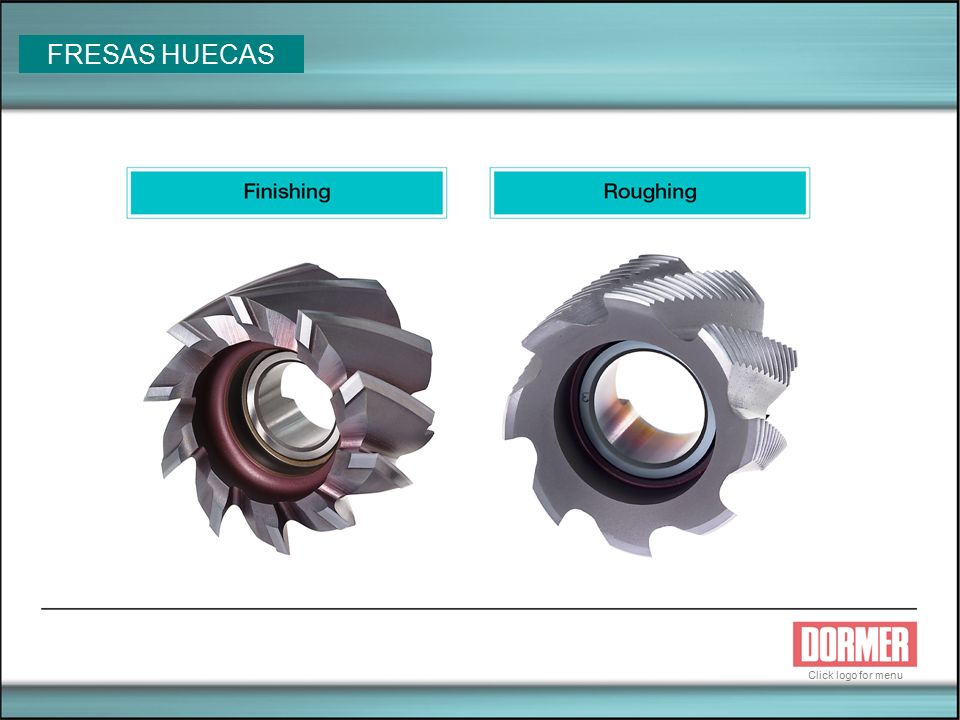

FRESAS HUECAS Click logo for menu
25

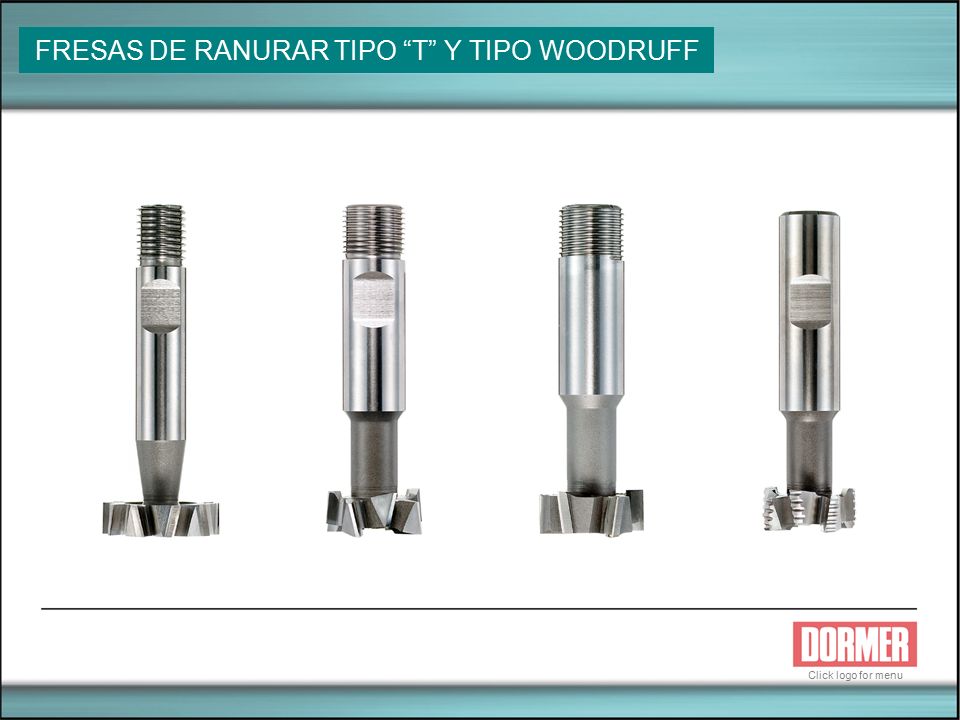

FRESAS DE RANURAR TIPO “T” Y TIPO WOODRUFF
Click logo for menu
26
DIFERENTES APLICACIÓNES DE LAS FRESAS
Click logo for menu
27

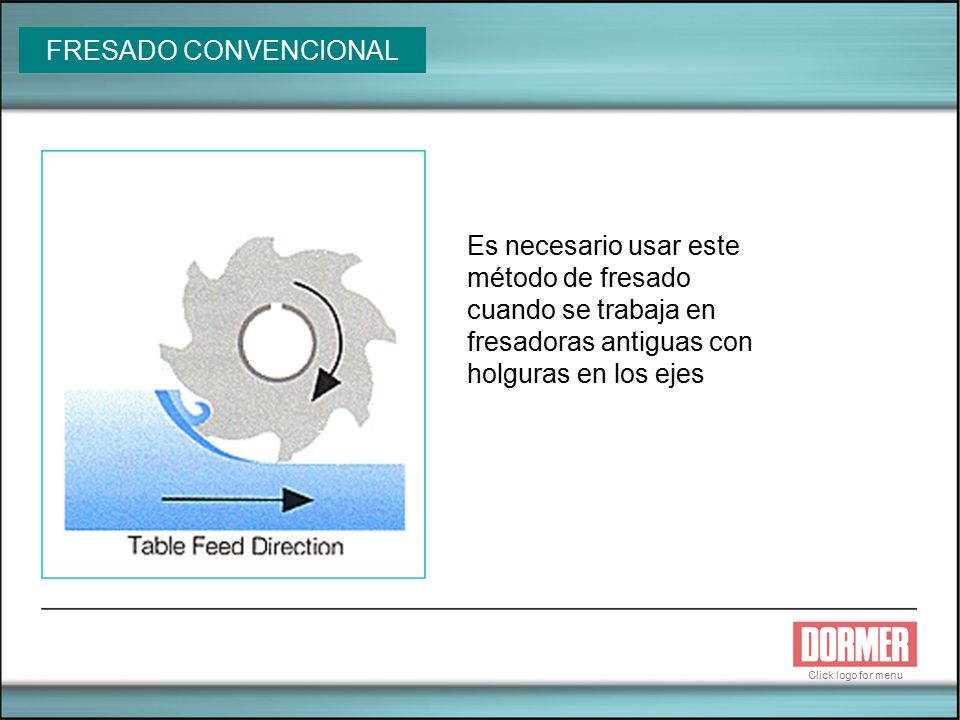

FRESADO CONVENCIONAL Es necesario usar este método de fresado cuando se trabaja en fresadoras antiguas con holguras en los ejes Click logo for menu
28
Las ventajas frente al fresado convencional son:

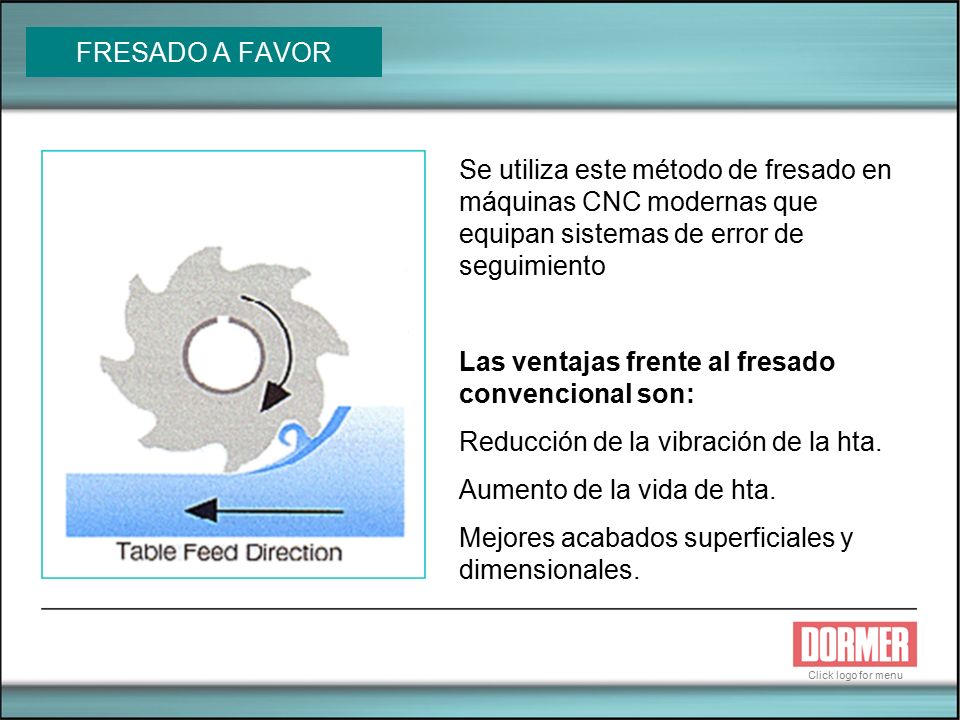

FRESADO A FAVOR Se utiliza este método de fresado en máquinas CNC modernas que equipan sistemas de error de seguimiento Las ventajas frente al fresado convencional son: Reducción de la vibración de la hta. Aumento de la vida de hta. Mejores acabados superficiales y dimensionales. Click logo for menu
29
FRESADO CONVENCIONAL VS FRESADO A FAVOR
Con el fresado convencional, se obtiene una fuerza resultante hacia arriba, con esto la pieza de trabajo tiende a vibrar. Click logo for menu
