1 Las fuentes de alimentación
Subtítulo

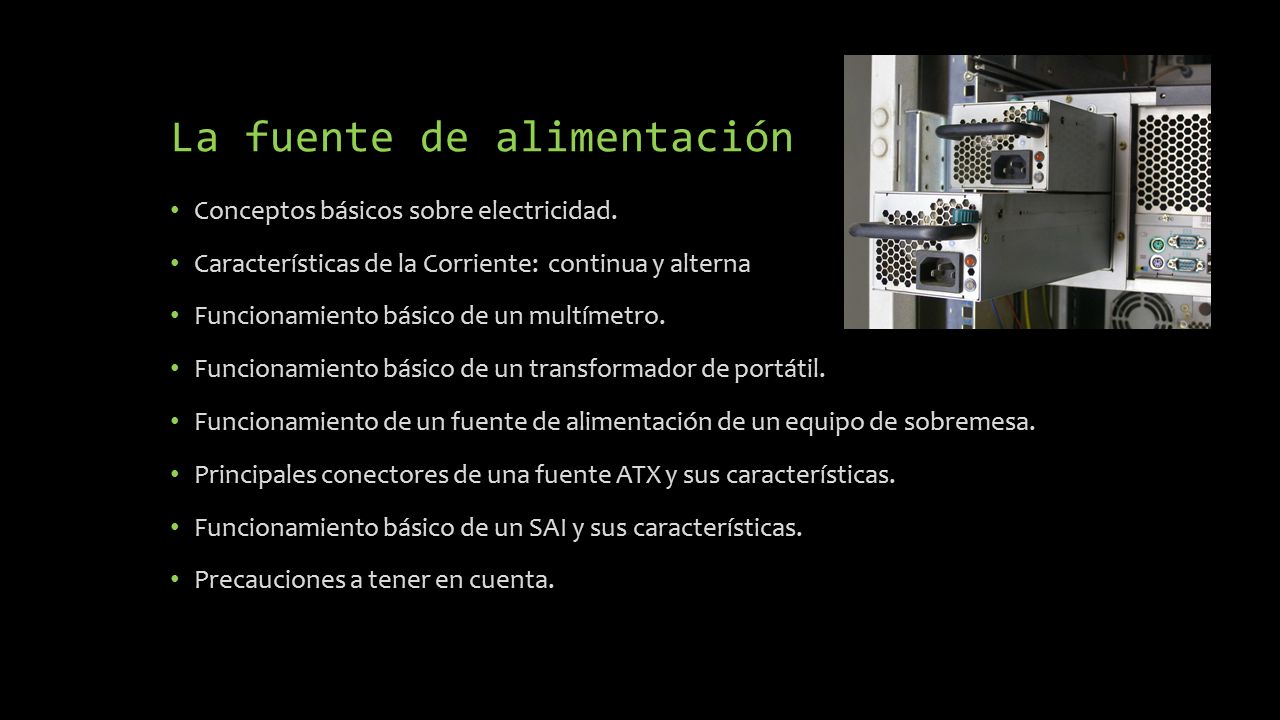

2 La fuente de alimentación
Conceptos básicos sobre electricidad. Características de la Corriente: continua y alterna Funcionamiento básico de un multímetro. Funcionamiento básico de un transformador de portátil. Funcionamiento de un fuente de alimentación de un equipo de sobremesa. Principales conectores de una fuente ATX y sus características. Funcionamiento básico de un SAI y sus características. Precauciones a tener en cuenta.

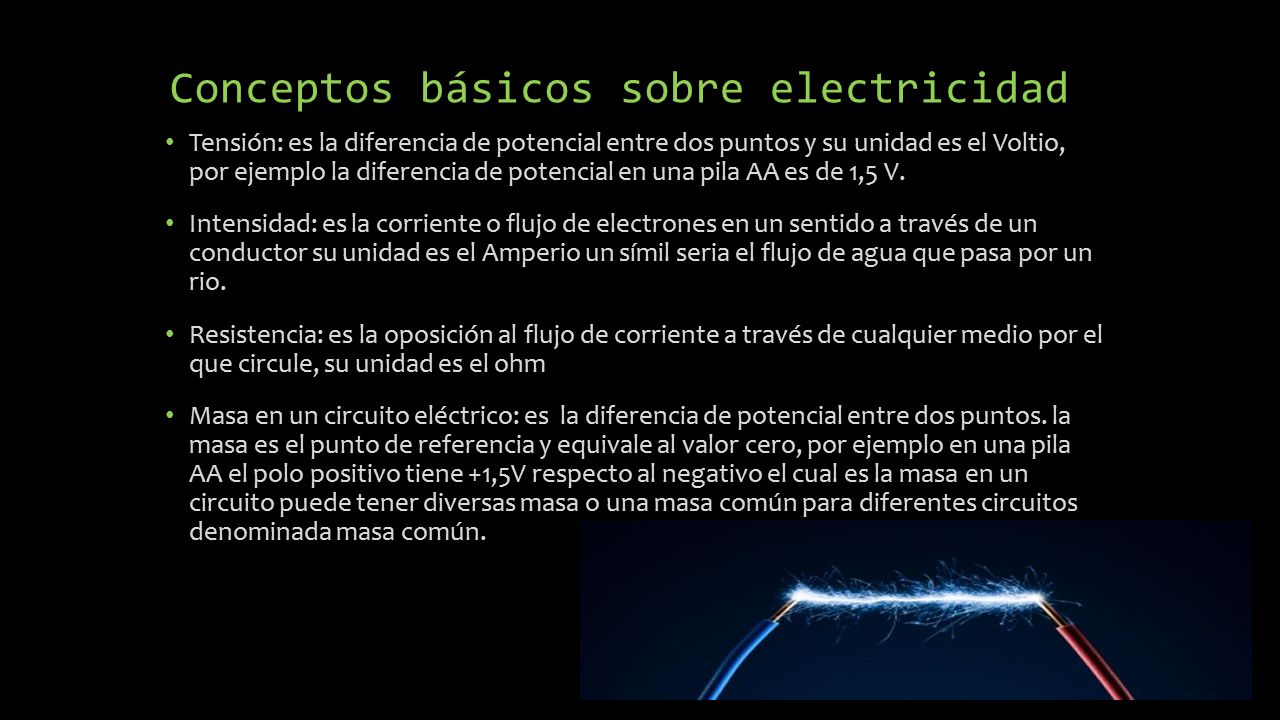

3 Conceptos básicos sobre electricidad
Tensión: es la diferencia de potencial entre dos puntos y su unidad es el Voltio, por ejemplo la diferencia de potencial en una pila AA es de 1,5 V. Intensidad: es la corriente o flujo de electrones en un sentido a través de un conductor su unidad es el Amperio un símil seria el flujo de agua que pasa por un rio. Resistencia: es la oposición al flujo de corriente a través de cualquier medio por el que circule, su unidad es el ohm Masa en un circuito eléctrico: es la diferencia de potencial entre dos puntos. la masa es el punto de referencia y equivale al valor cero, por ejemplo en una pila AA el polo positivo tiene +1,5V respecto al negativo el cual es la masa en un circuito puede tener diversas masa o una masa común para diferentes circuitos denominada masa común.

4 Características de la Corriente: continua y alterna
La corriente continua (CC) Es aquella que circula entre dos puntos de diferente potencial y que circula en el mismo sentido y polaridad. La corriente alterna (CA) Es aquella que circula entre dos puntos de diferente potencial pero que a diferencia de la continua varían de sentido de forma cíclica.

5 Funcionamiento básico de un multímetro.
Cosas a tener en cuenta antes del uso de un multímetro Tipo de magnitud a medir, en nuestro caso y tratándose de fuentes de alimentación se tratara principalmente en Voltaje y Resistencia. Características del Voltaje: hay que tener en cuenta si el Voltaje que vamos a medir es Corriente continua o alterna. El multímetro puede medir ambas dentro de unos limites y debemos seleccionar la adecuada. Los multímetros normales no miden bien tensiones alternas superiores a 50Hz (frecuencia de la red eléctrica comercial). Es conveniente tener una idea del Voltaje que vayamos a medir ya que el multímetro tiene diferentes escalas de medición. Revisar el amperaje máximo que se puede medir ya que el multímetro tiene unos fusibles de seguridad.

6 Funcionamiento básico de un multímetro.
Para medir una tensión en corriente continua colocaremos el selector en la posición y a una tensión superior a la que debamos medir. En caso de tener que medir una tensión en corriente alterna colocaremos el selector en la posición y a una tensión superior a la que debamos medir. Para medir resistencia, lo cual es útil para comprobar por ejemplo si un cable esta roto por algún punto, colocaremos el selector en la posición El valor de la resistencia sólo es importante para medir resistencia, no para comprobar si un circuito está abierto.

7 Funcionamiento básico de un multímetro.
Pantalla LCD. Conector común. Conector corriente Conector con fusible Selector de medición a realizar. Puntas de medición. 6 1 5 4 2 3

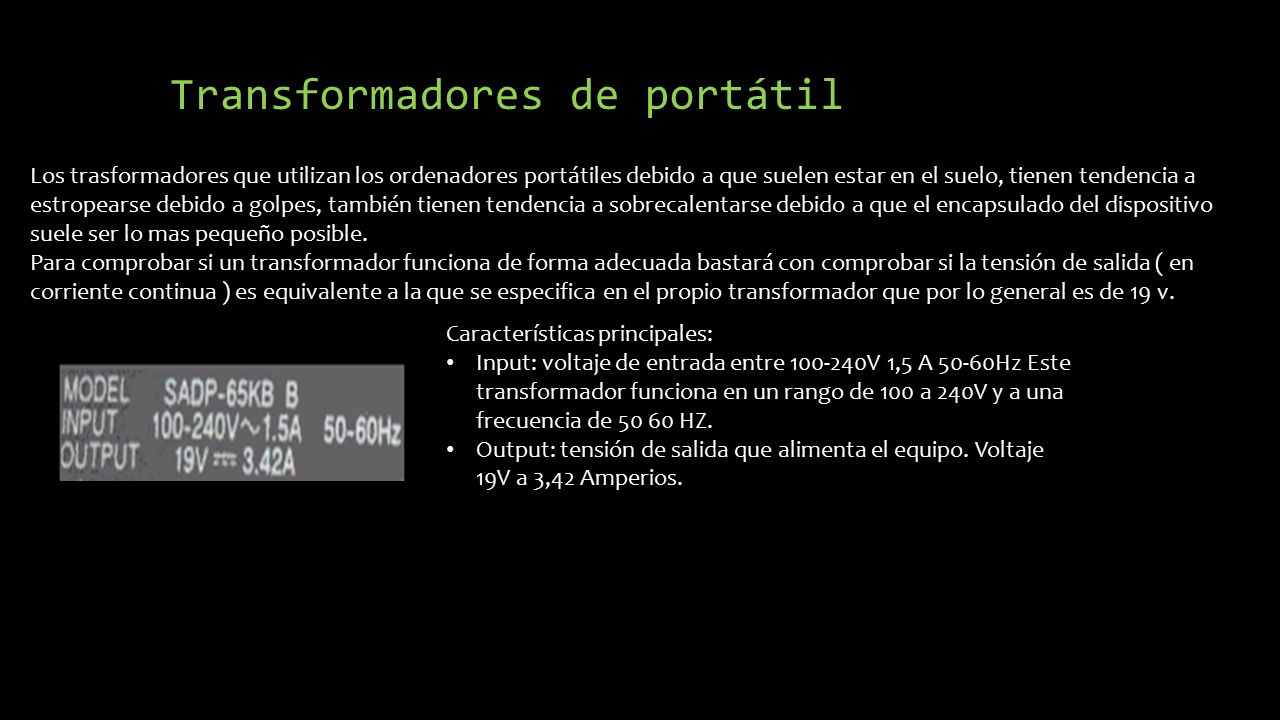

8 Transformadores de portátil
Los trasformadores que utilizan los ordenadores portátiles debido a que suelen estar en el suelo, tienen tendencia a estropearse debido a golpes, también tienen tendencia a sobrecalentarse debido a que el encapsulado del dispositivo suele ser lo mas pequeño posible. Para comprobar si un transformador funciona de forma adecuada bastará con comprobar si la tensión de salida ( en corriente continua ) es equivalente a la que se especifica en el propio transformador que por lo general es de 19 v. Características principales: Input: voltaje de entrada entre V 1,5 A 50-60Hz Este transformador funciona en un rango de 100 a 240V y a una frecuencia de HZ. Output: tensión de salida que alimenta el equipo. Voltaje 19V a 3,42 Amperios.

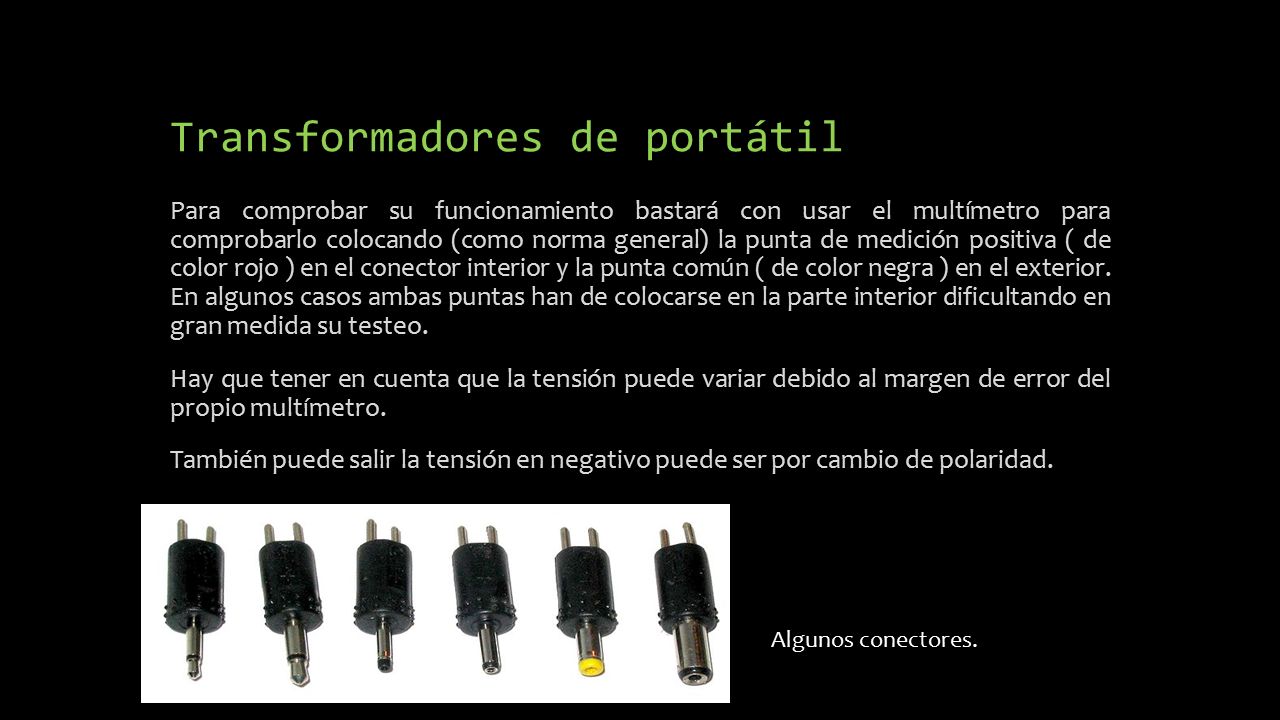

9 Transformadores de portátil
Para comprobar su funcionamiento bastará con usar el multímetro para comprobarlo colocando (como norma general) la punta de medición positiva ( de color rojo ) en el conector interior y la punta común ( de color negra ) en el exterior. En algunos casos ambas puntas han de colocarse en la parte interior dificultando en gran medida su testeo. Hay que tener en cuenta que la tensión puede variar debido al margen de error del propio multímetro. También puede salir la tensión en negativo puede ser por cambio de polaridad. Algunos conectores.

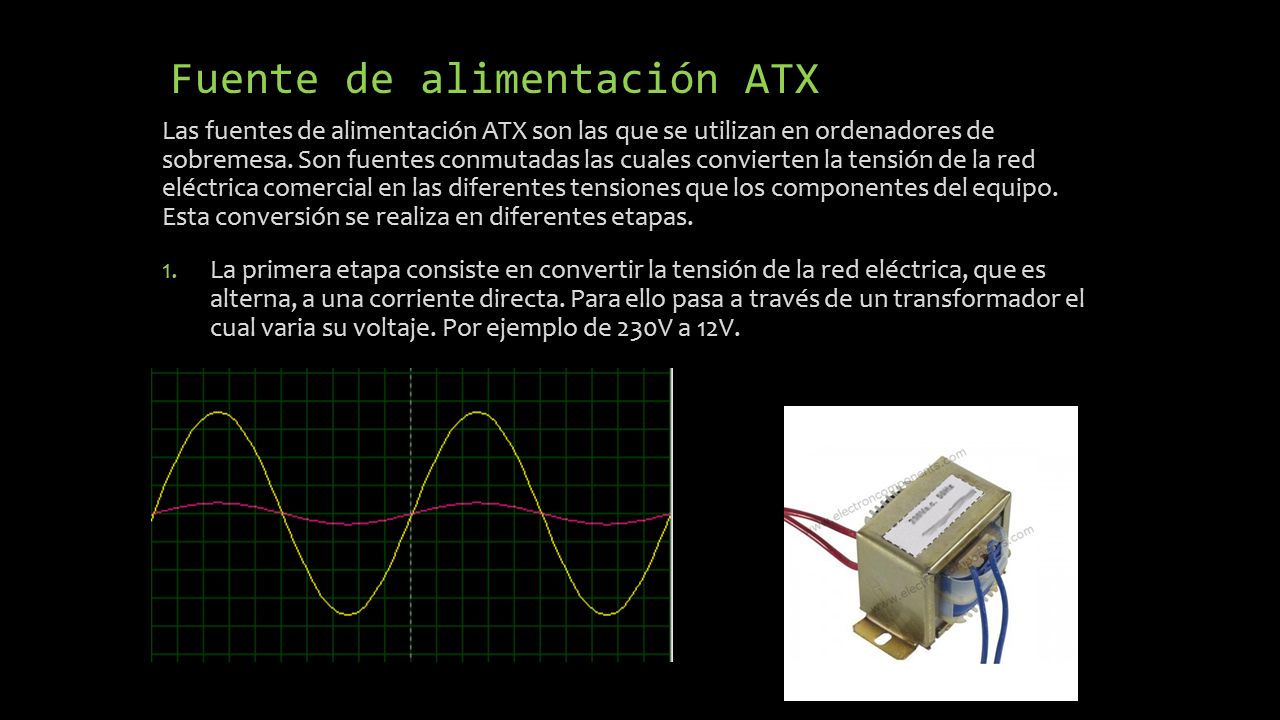

10 Fuente de alimentación ATX
Las fuentes de alimentación ATX son las que se utilizan en ordenadores de sobremesa. Son fuentes conmutadas las cuales convierten la tensión de la red eléctrica comercial en las diferentes tensiones que los componentes del equipo. Esta conversión se realiza en diferentes etapas. La primera etapa consiste en convertir la tensión de la red eléctrica, que es alterna, a una corriente directa. Para ello pasa a través de un transformador el cual varia su voltaje. Por ejemplo de 230V a 12V.

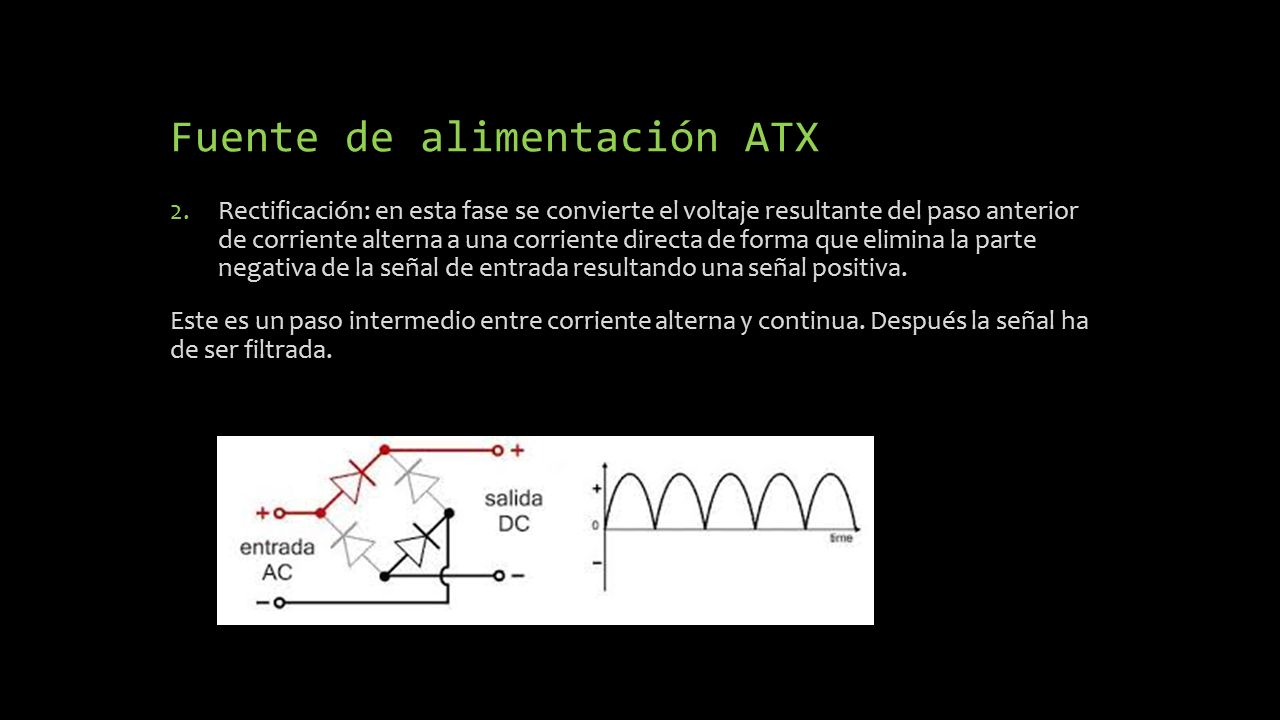

11 Fuente de alimentación ATX
Rectificación: en esta fase se convierte el voltaje resultante del paso anterior de corriente alterna a una corriente directa de forma que elimina la parte negativa de la señal de entrada resultando una señal positiva. Este es un paso intermedio entre corriente alterna y continua. Después la señal ha de ser filtrada.

12 Fuente de alimentación ATX
Filtrado: una vez que la señal ha atravesado la fase de rectificado, pasa a la fase de filtrado. Mediante el uso de un filtro ( normalmente formado por un condensador y una bobina ) la señal se parece más a la corriente continua (aunque no lo es) E En algunas fuentes esta señal es lo suficientemente estable pero un ordenador necesitara una fase más.

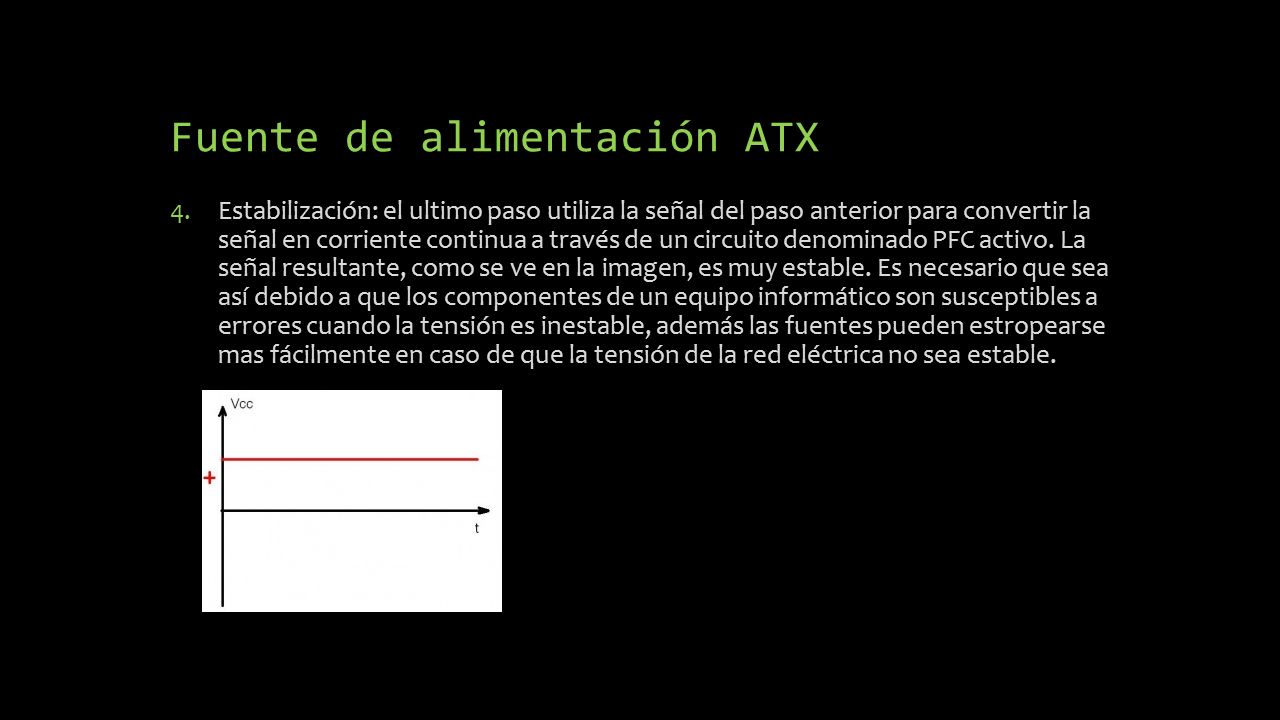

13 Fuente de alimentación ATX
Estabilización: el ultimo paso utiliza la señal del paso anterior para convertir la señal en corriente continua a través de un circuito denominado PFC activo. La señal resultante, como se ve en la imagen, es muy estable. Es necesario que sea así debido a que los componentes de un equipo informático son susceptibles a errores cuando la tensión es inestable, además las fuentes pueden estropearse mas fácilmente en caso de que la tensión de la red eléctrica no sea estable.

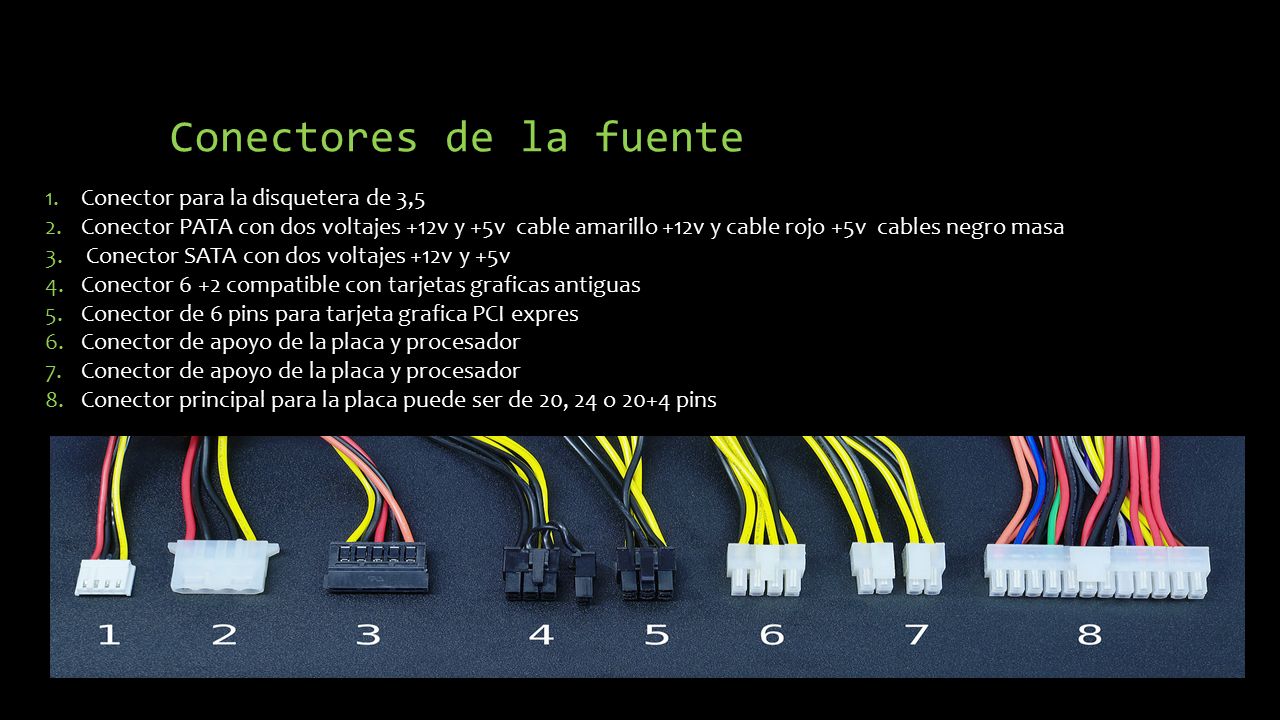

14 Conectores de la fuente
Conector para la disquetera de 3,5 Conector PATA con dos voltajes +12v y +5v cable amarillo +12v y cable rojo +5v cables negro masa Conector SATA con dos voltajes +12v y +5v Conector 6 +2 compatible con tarjetas graficas antiguas Conector de 6 pins para tarjeta grafica PCI expres Conector de apoyo de la placa y procesador Conector principal para la placa puede ser de 20, 24 o 20+4 pins

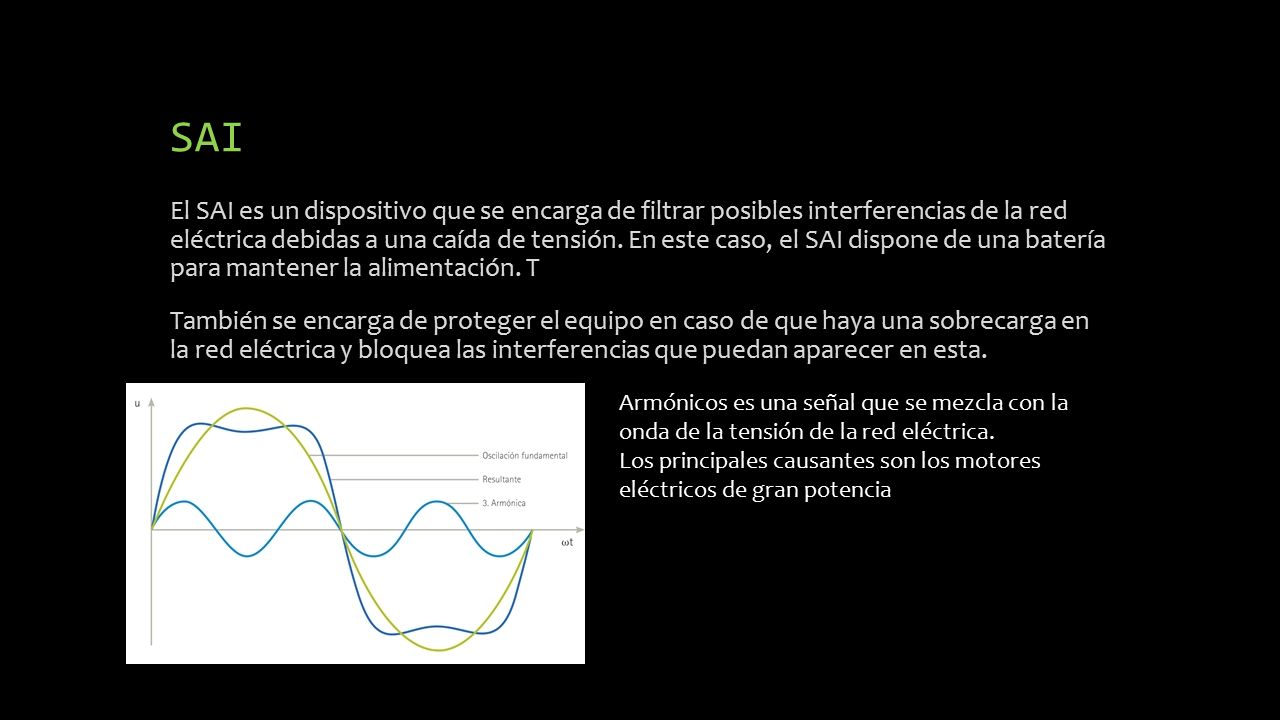

15 SAI El SAI es un dispositivo que se encarga de filtrar posibles interferencias de la red eléctrica debidas a una caída de tensión. En este caso, el SAI dispone de una batería para mantener la alimentación. T También se encarga de proteger el equipo en caso de que haya una sobrecarga en la red eléctrica y bloquea las interferencias que puedan aparecer en esta. Armónicos es una señal que se mezcla con la onda de la tensión de la red eléctrica. Los principales causantes son los motores eléctricos de gran potencia

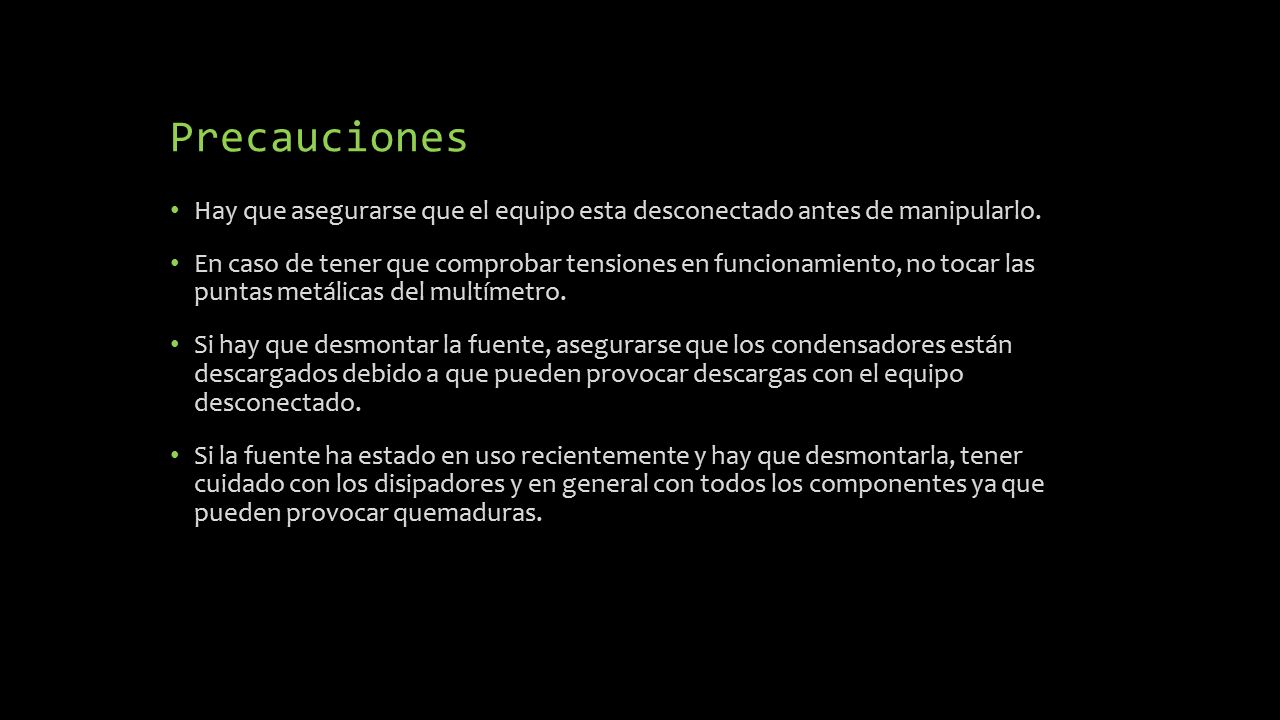

16 Precauciones Hay que asegurarse que el equipo esta desconectado antes de manipularlo. En caso de tener que comprobar tensiones en funcionamiento, no tocar las puntas metálicas del multímetro. Si hay que desmontar la fuente, asegurarse que los condensadores están descargados debido a que pueden provocar descargas con el equipo desconectado. Si la fuente ha estado en uso recientemente y hay que desmontarla, tener cuidado con los disipadores y en general con todos los componentes ya que pueden provocar quemaduras.

17 Gracias por su atención
