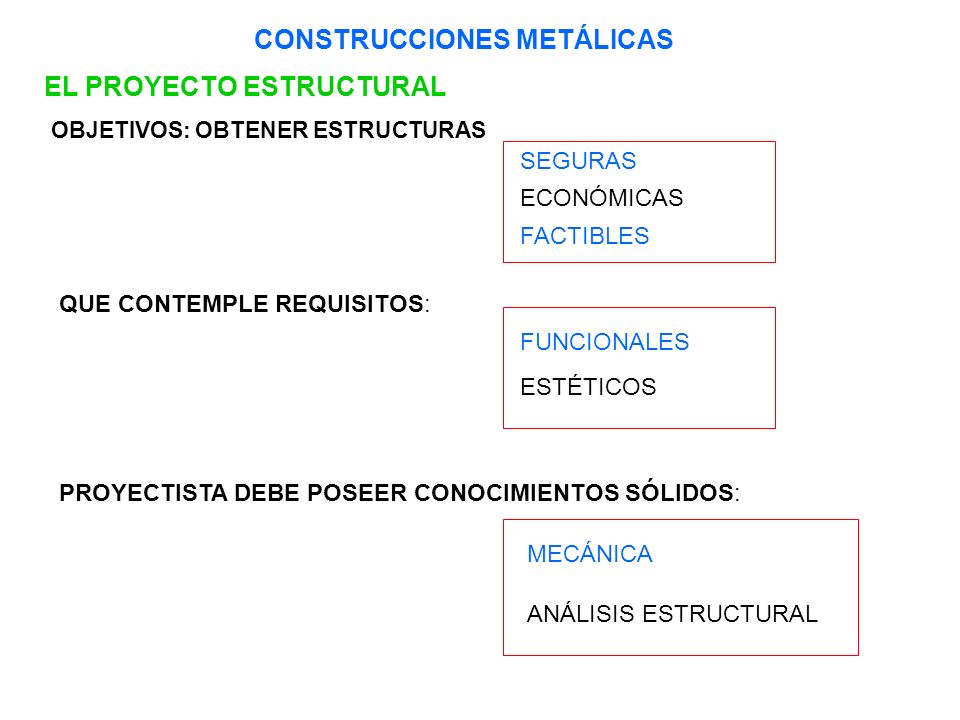

1 CONSTRUCCIONES METÁLICAS EL PROYECTO ESTRUCTURAL OBJETIVOS: OBTENER ESTRUCTURAS SEGURAS ECONÓMICAS FACTIBLES QUE CONTEMPLE REQUISITOS: FUNCIONALES ESTÉTICOS PROYECTISTA DEBE POSEER CONOCIMIENTOS SÓLIDOS: MECÁNICA ANÁLISIS ESTRUCTURAL

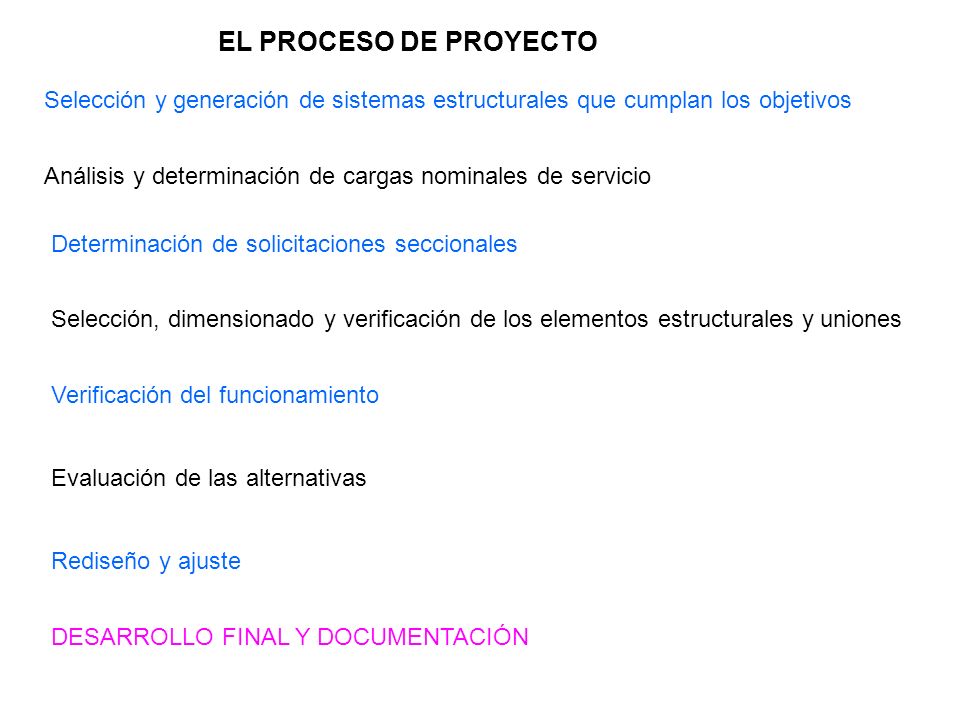

2 EL PROCESO DE PROYECTO Selección y generación de sistemas estructurales que cumplan los objetivos Análisis y determinación de cargas nominales de servicio Determinación de solicitaciones seccionales Selección, dimensionado y verificación de los elementos estructurales y uniones Verificación del funcionamiento Evaluación de las alternativas Rediseño y ajuste DESARROLLO FINAL Y DOCUMENTACIÓN

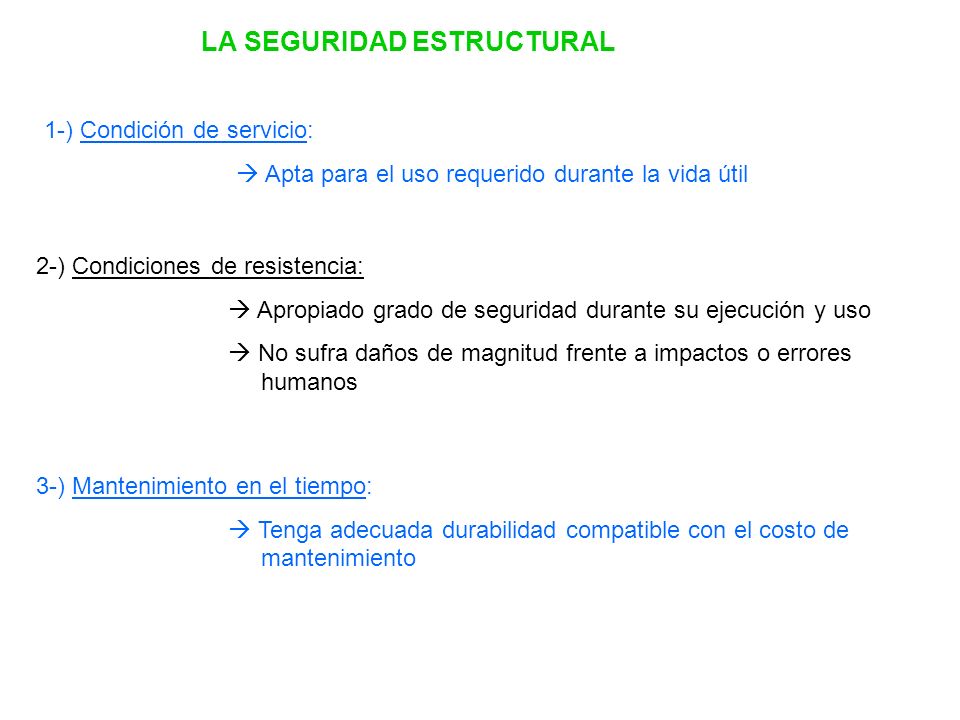

3 LA SEGURIDAD ESTRUCTURAL 1-) Condición de servicio:  Apta para el uso requerido durante la vida útil 2-) Condiciones de resistencia:  Apropiado grado de seguridad durante su ejecución y uso  No sufra daños de magnitud frente a impactos o errores humanos 3-) Mantenimiento en el tiempo:  Tenga adecuada durabilidad compatible con el costo de mantenimiento

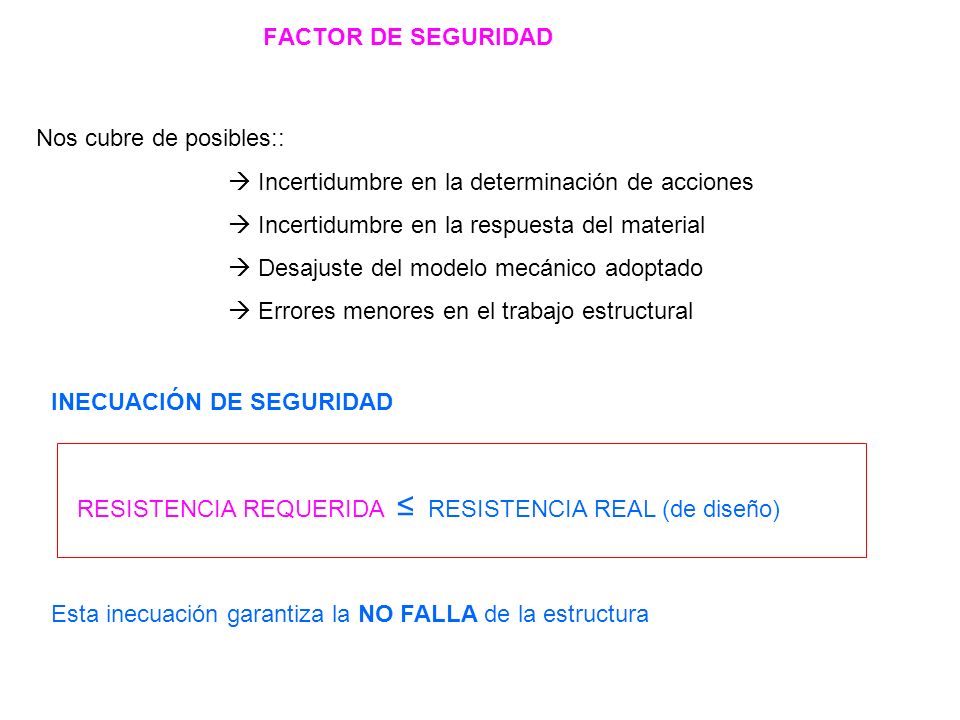

4 FACTOR DE SEGURIDAD Nos cubre de posibles::  Incertidumbre en la determinación de acciones  Incertidumbre en la respuesta del material  Desajuste del modelo mecánico adoptado  Errores menores en el trabajo estructural RESISTENCIA REQUERIDA ≤ RESISTENCIA REAL (de diseño) Esta inecuación garantiza la NO FALLA de la estructura INECUACIÓN DE SEGURIDAD

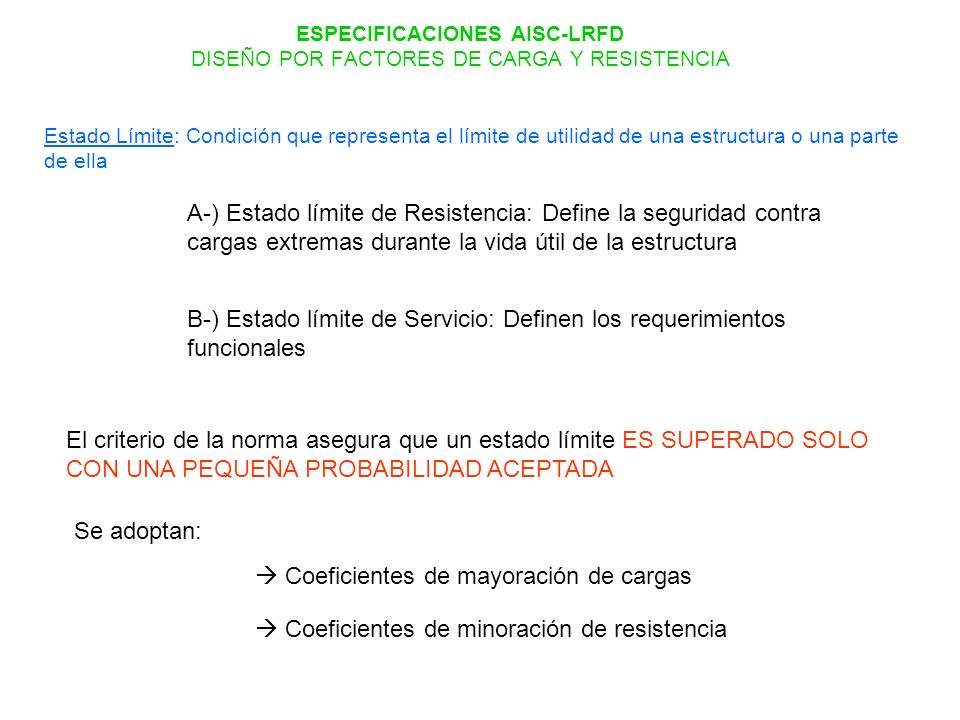

5 ESPECIFICACIONES AISC-LRFD DISEÑO POR FACTORES DE CARGA Y RESISTENCIA Estado Límite: Condición que representa el límite de utilidad de una estructura o una parte de ella A-) Estado límite de Resistencia: Define la seguridad contra cargas extremas durante la vida útil de la estructura B-) Estado límite de Servicio: Definen los requerimientos funcionales El criterio de la norma asegura que un estado límite ES SUPERADO SOLO CON UNA PEQUEÑA PROBABILIDAD ACEPTADA Se adoptan:  Coeficientes de mayoración de cargas  Coeficientes de minoración de resistencia

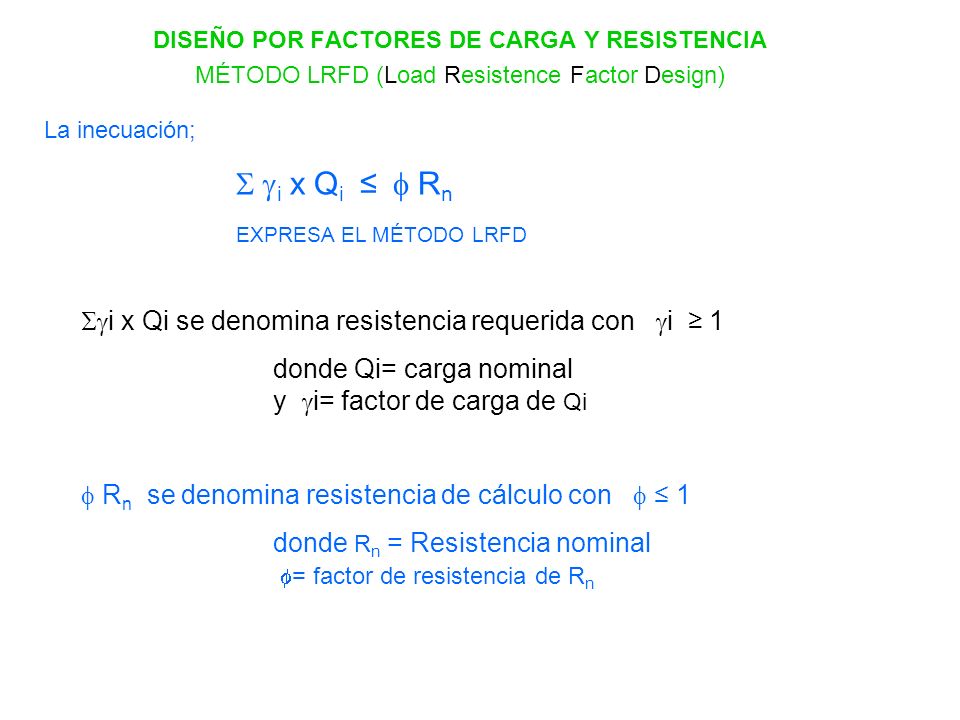

6 DISEÑO POR FACTORES DE CARGA Y RESISTENCIA MÉTODO LRFD (Load Resistence Factor Design) La inecuación;  i x Q i  ≤  R n EXPRESA EL MÉTODO LRFD  i x Qi se denomina resistencia requerida con  i ≥ 1 donde Qi= carga nominal y  i= factor de carga de Qi  R n se denomina resistencia de cálculo con  ≤ 1 donde R n = Resistencia nominal  = factor de resistencia de R n

7 COEFICIENTES MINORACIÓN  R n se denomina resistencia de cálculo con  ≤ 1 donde R n = Resistencia nominal  = factor de resistencia de R n FACTORES DE RESISTENCIA UTILIZADOS La Rn (resistencia nominal se determina a partir de la forma seccional y de la propiedades del material

8 COEFICIENTES MAYORACION POLINOMIOS DE MAYORACIÓN DE CARGAS La norma fija la mayoración de carga a través de polinomios que combinan las cargas REGLAMENTARIAS  i x Qi se denomina resistencia requerida con  i ≥ 1 donde Qi= carga nominal y  i= factor de carga de Qi

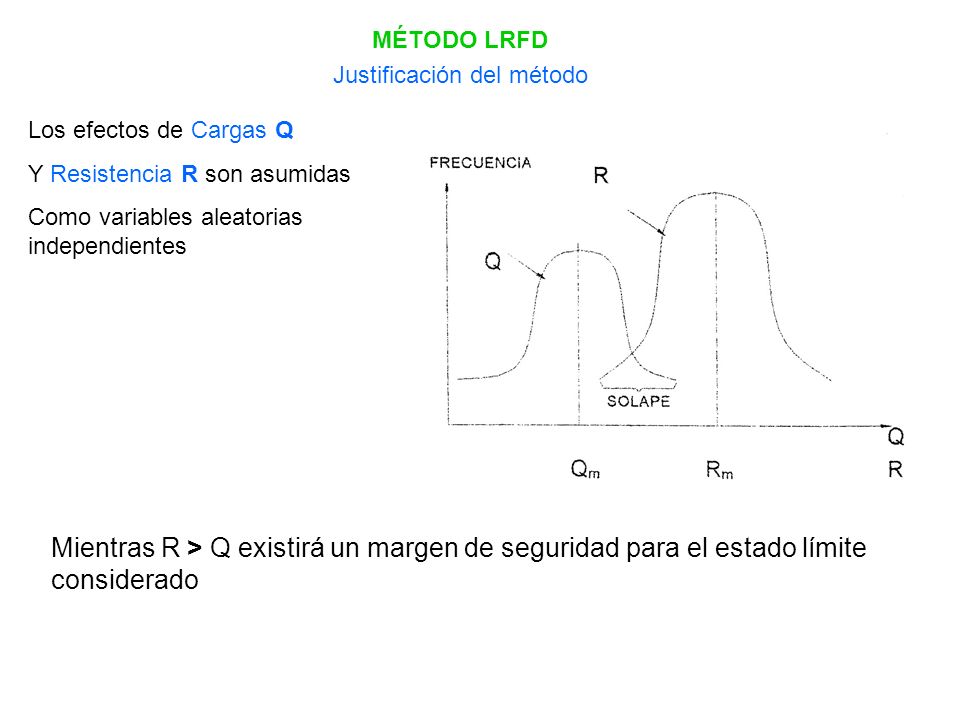

9 MÉTODO LRFD Justificación del método Los efectos de Cargas Q Y Resistencia R son asumidas Como variables aleatorias independientes Mientras R > Q existirá un margen de seguridad para el estado límite considerado

10 MÉTODO LRFD Justificación del método Si dividimos la inecuación R < Q por Q y expresamos el resultado logaritmicamente obtenemos una curva que combina ambas variables aleatorias En la zona de SOLAPE EL ESTADO LIMITE SE VE SUPERADO

11 CÁLCULO POR FACTORES DE CARGA Y RESISTENCIA L R F D Incertidumbres en: A-) Evaluación de cargas y sus efectos (resistencia requerida B-) Resistencia reales de los miembros (resistencia de cálculo) Si adoptamos un coeficiente de seguridad único no es posible una SEGURIDAD UNIFORME En busca de ese objetivo:  AISC- LRFD  DIN 18800  EUROCODE 3  NBR 8800/86

12 CÁLCULO POR FACTORES DE CARGA Y RESISTENCIA L R F D  AISC- LRFD  DIN 18800  EUROCODE 3  NBR 8800/86 Fijan factores distintos para cada tipo de carga y de resistencia Plantean el proyecto de la estructura por estados límites Establecen condiciones mínimas acotadas a cumplir por los modelos estructurales y procedimientos de cálculo La Nueva Norma CIRSOC 301/2000 se basa en la AISC-LRFD Norteamericana con algunos ajustes realizados localmente para adaptarse a nuestra tecnología y materiales
