1 ©2006 Armstrong International, Inc. Serie TVS-800

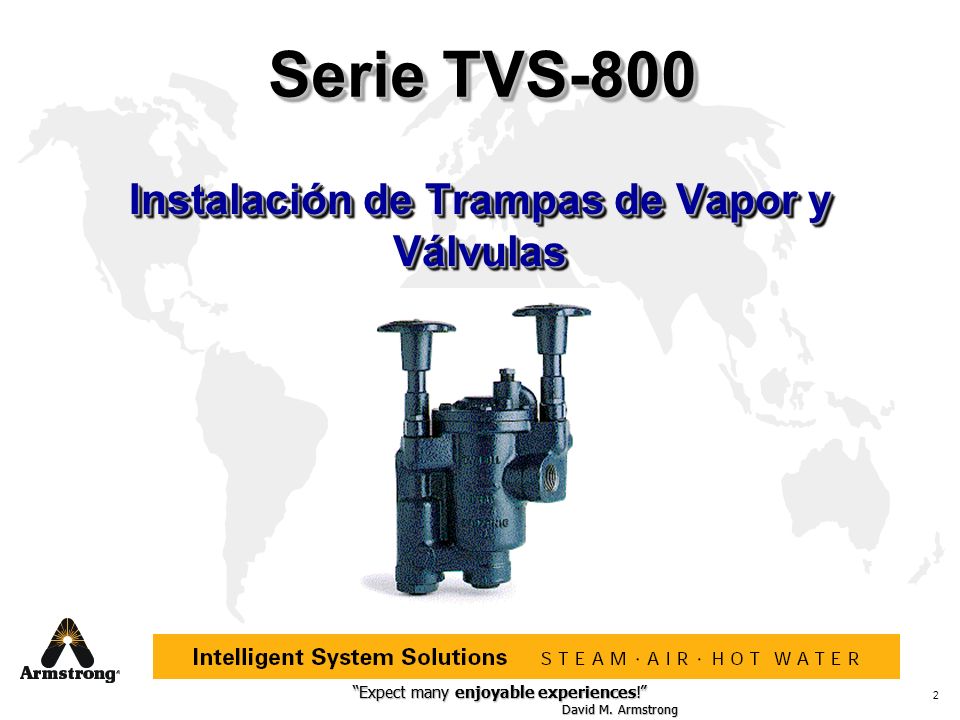

2 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 2 Serie TVS-800 Instalación de Trampas de Vapor y Válvulas

3 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 3 Dónde están ubicadas en una planta las Trampas de Vapor y Válvulas? Industria en General: 80% abajo de 250 psi (17.5 Kgsf/Cm 2 ) Industria de Calefacción y Ventilación: 95% abajo 250 psi (17.5 Kgsf/Cm 2 ) Diámetros de Tubería: 1/2 - 1: 90%

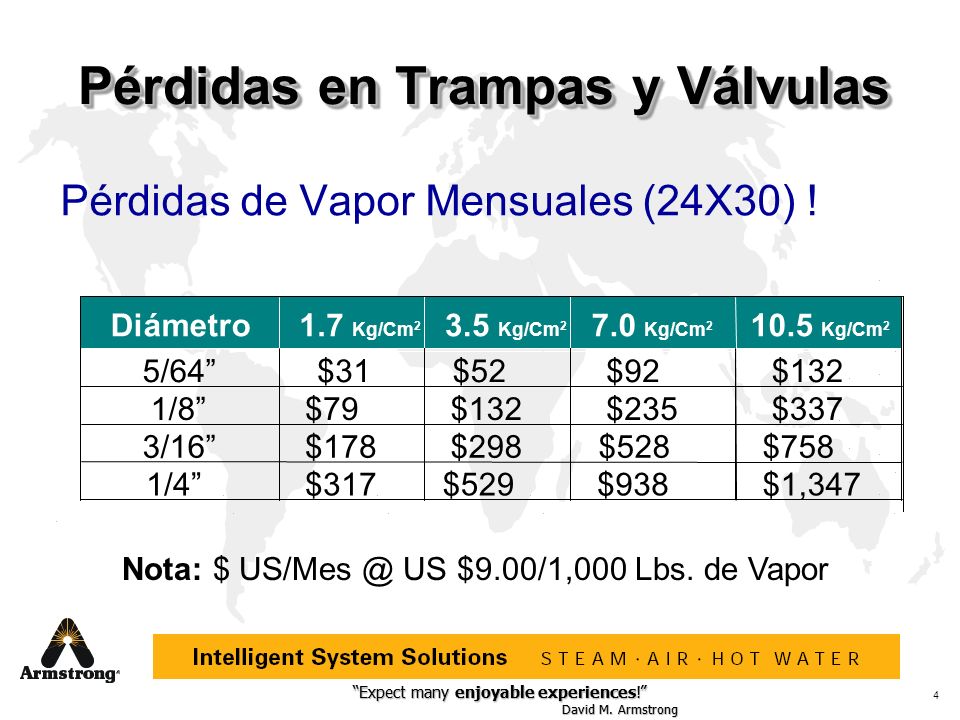

4 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 4 Pérdidas en Trampas y Válvulas Pérdidas de Vapor Mensuales (24X30) ! Nota: $ US $9.00/1,000 Lbs. de Vapor Diámetro1.7 Kg/Cm Kg/Cm Kg/Cm Kg/Cm 2 5/64$31$52$92$132 1/8$79$132$235$337 3/16$178$298$528$758 1/4$317$529$938$1,347

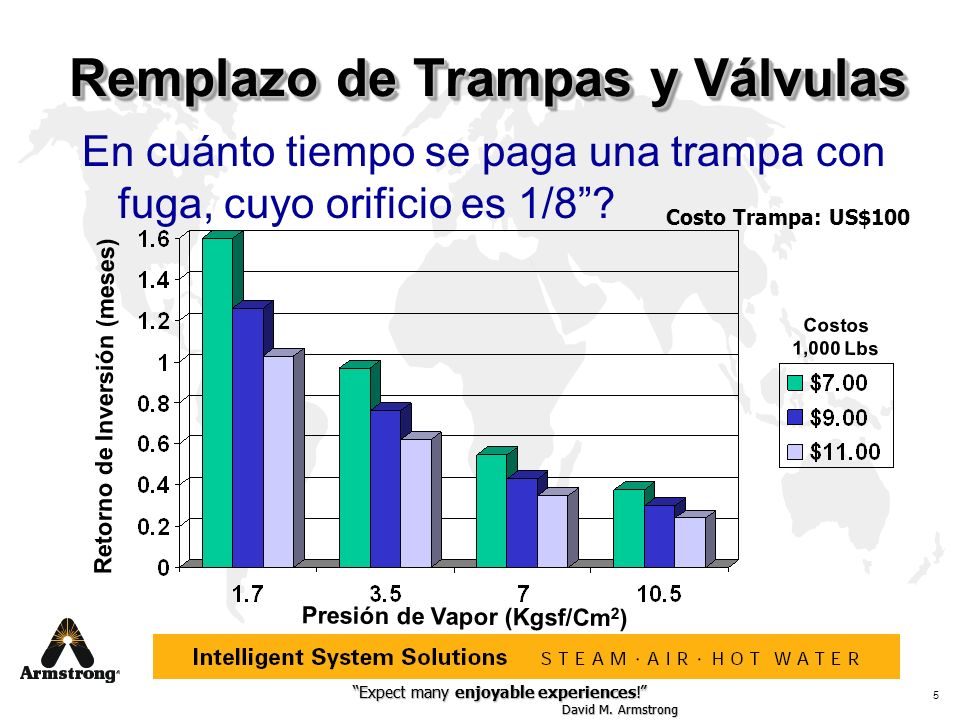

5 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 5 Remplazo de Trampas y Válvulas En cuánto tiempo se paga una trampa con fuga, cuyo orificio es 1/8? Costo Trampa: US$100 Retorno de Inversión (meses) Presión de Vapor (Kgsf/Cm 2 ) Costos 1,000 Lbs

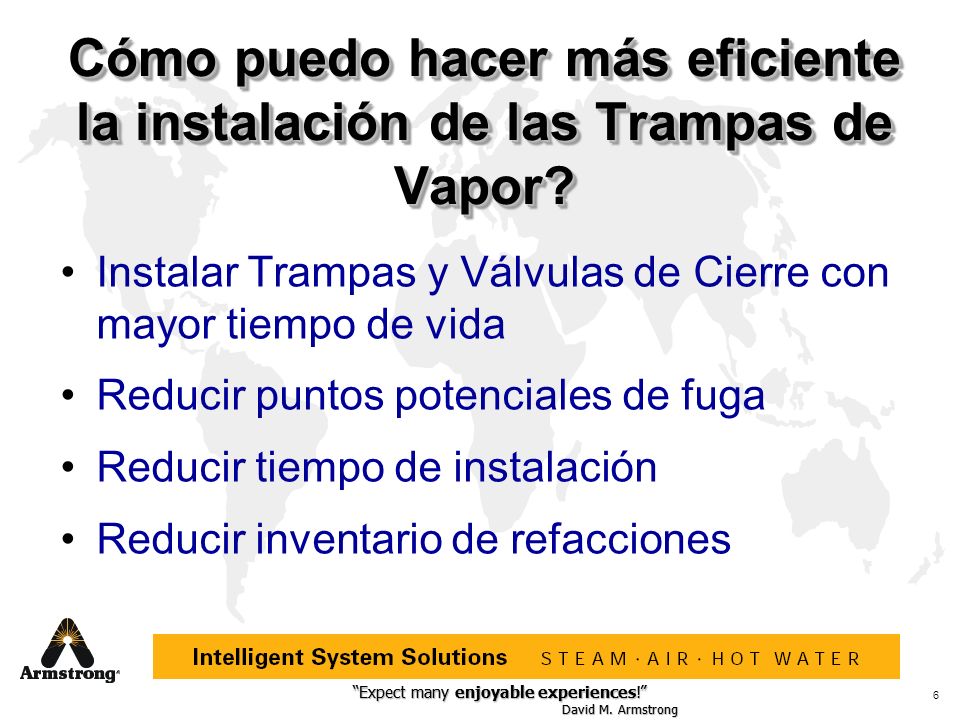

6 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 6 Cómo puedo hacer más eficiente la instalación de las Trampas de Vapor? Instalar Trampas y Válvulas de Cierre con mayor tiempo de vida Reducir puntos potenciales de fuga Reducir tiempo de instalación Reducir inventario de refacciones

7 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 7 Qué hace que una trampa tenga un alto costo? Costo de Compra Costo de Instalación Reemplazo Frecuente Pérdidas de Vapor por Trampas descompuestas (fugando vapor) Pérdidas de Tiempo en Reparación de Trampas Descompuestas Tiempos de vida cortos, hacen mas cara a la trampa. Haga Análisis económico sobre período de 5 años de trabajo

8 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 8 Costo de Operación en 5 años Disco Balde Invertido Prueba y Mantenimiento en Campo Pérdidas de Vapor antes de localizar fuga Instalación Inicial y Reemplazo

9 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 9 Tiempo de Vida Promedio Termodinámica Flotador y Termostática Termostática de Presión Balanceada Termostática Bimetálica Balde Invertido Nota: Reporte ICI Enero de Presión de Vapor: 14 Kgsf/Cm 2

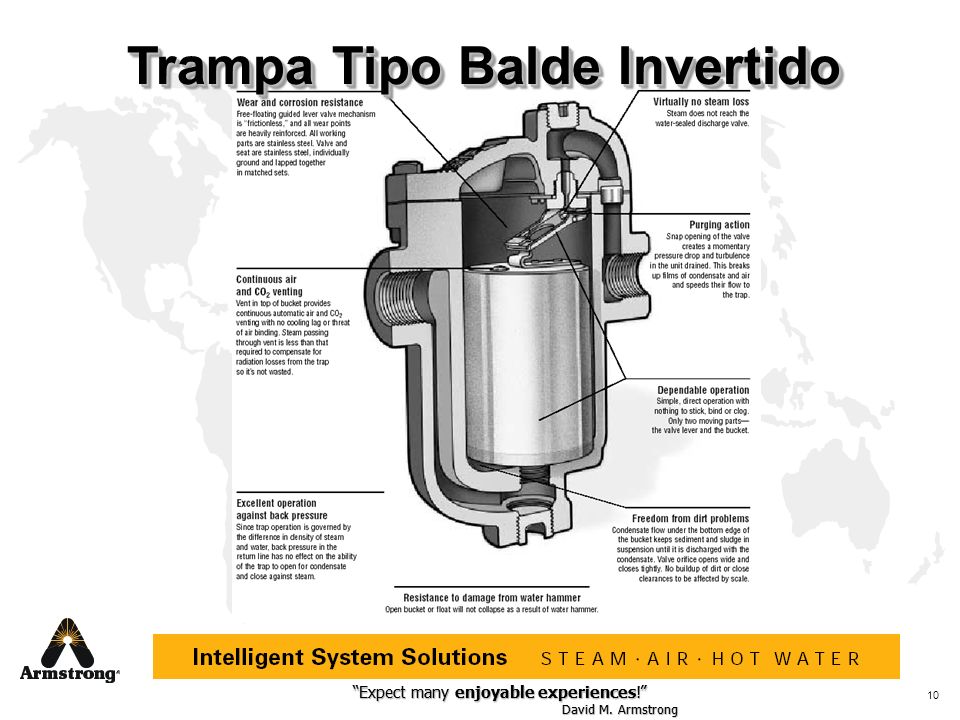

10 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 10 Trampa Tipo Balde Invertido

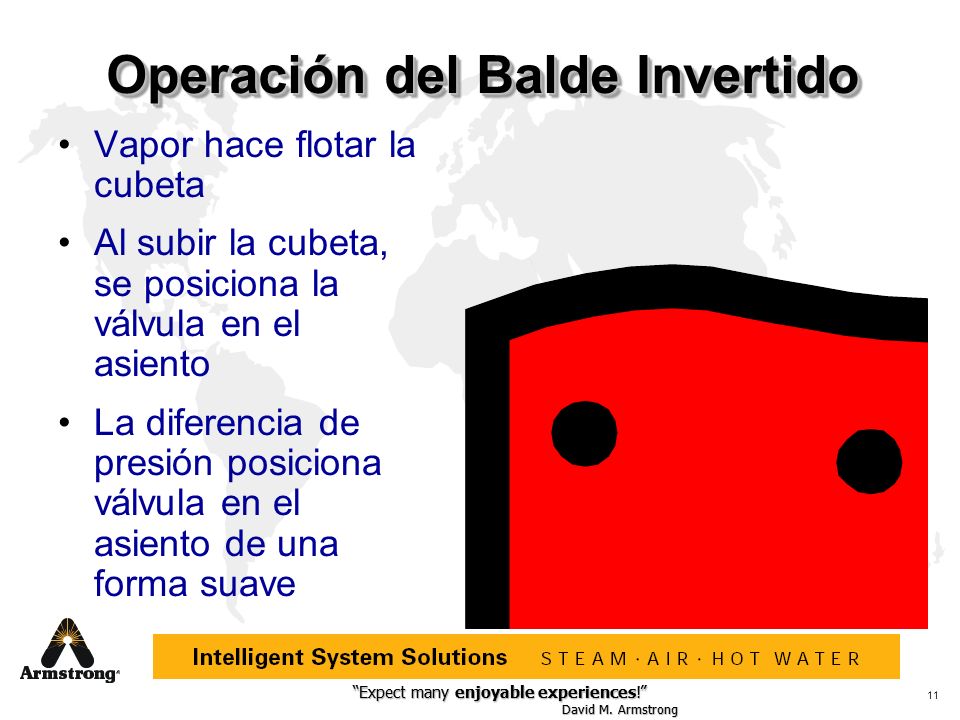

11 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 11 Operación del Balde Invertido Vapor hace flotar la cubeta Al subir la cubeta, se posiciona la válvula en el asiento La diferencia de presión posiciona válvula en el asiento de una forma suave

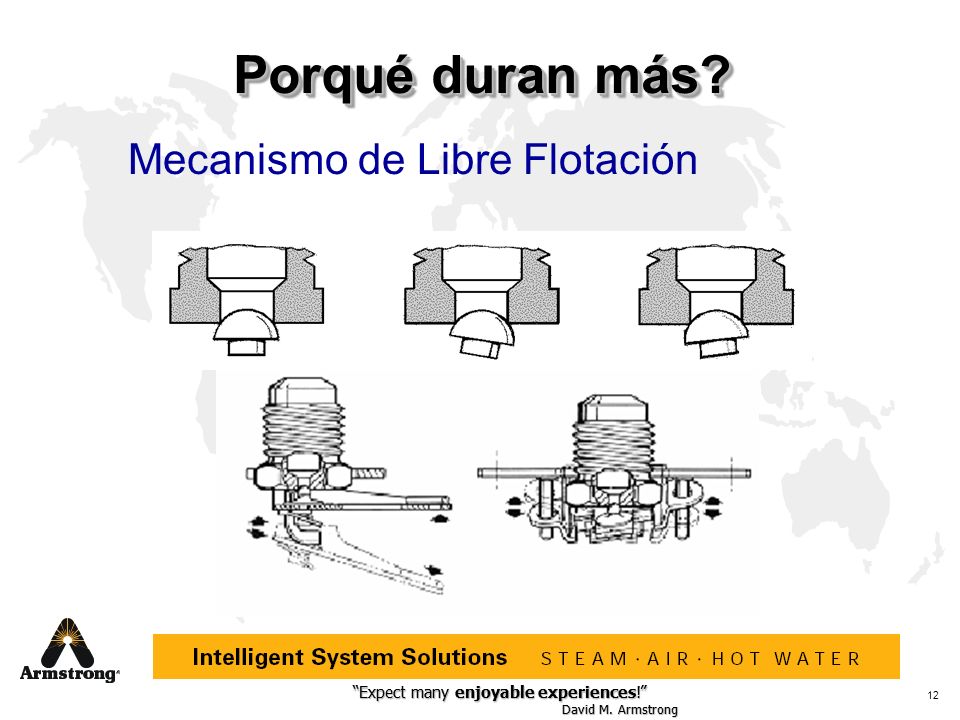

12 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 12 Porqué duran más? Mecanismo de Libre Flotación

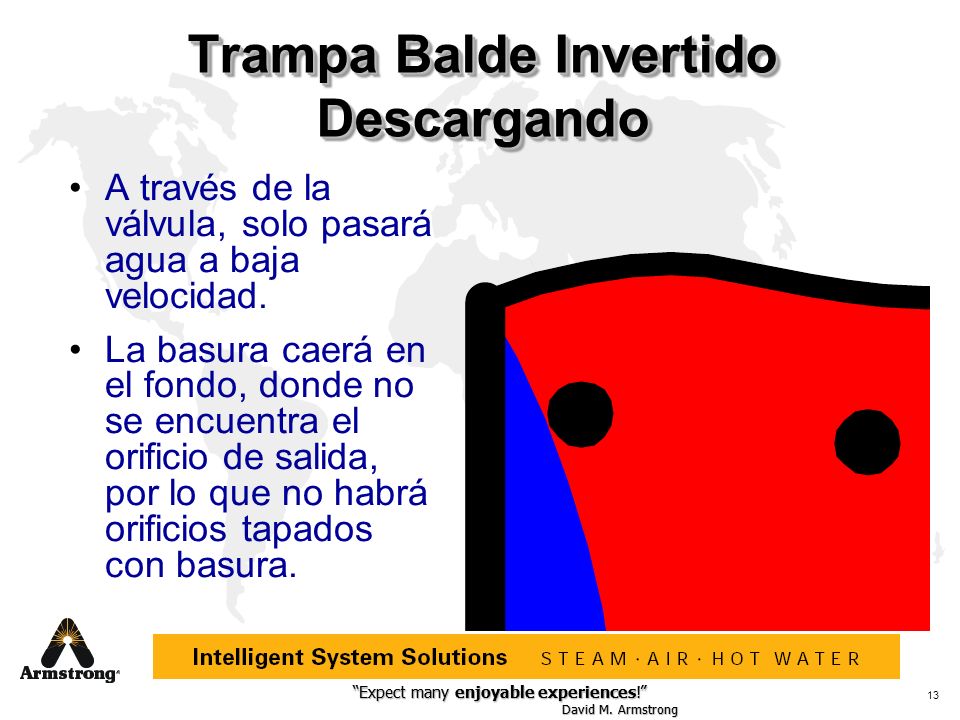

13 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 13 Trampa Balde Invertido Descargando A través de la válvula, solo pasará agua a baja velocidad. La basura caerá en el fondo, donde no se encuentra el orificio de salida, por lo que no habrá orificios tapados con basura.

14 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 14 La Trampa con mayor tiempo de vida! Balde Invertido

15 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 15 Cómo se Selecciona una Válvula? Exposed rotating rising stem (possibility of corrosion and dirt binding and tearing packing) Estopero queda expuesto (posibilidad de corrosión, así como basura atrapada, por lo que puede haber daño de empaque GloboCompuerta Empaque del cuerpo Cierre metal a metal, punto potencial de quedar basura atascada Ajuste manual de compresión de empaque grafitado Dos piezas: Vástago y Tapón (conexión frágil, posibilidad de quedar atascados)

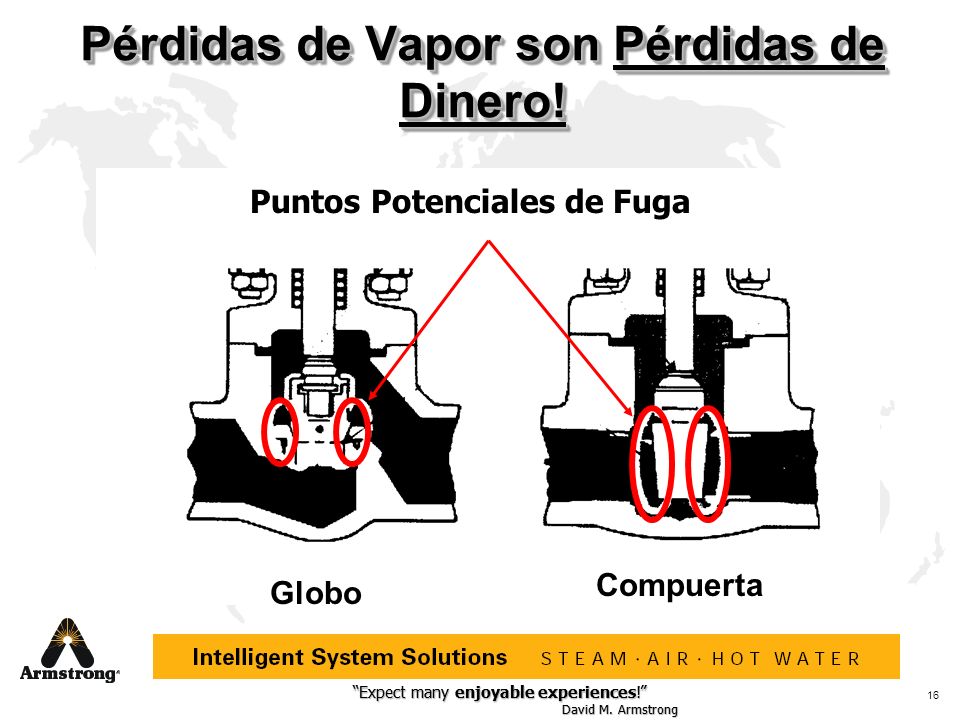

16 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 16 Pérdidas de Vapor son Pérdidas de Dinero! Globo Compuerta Puntos Potenciales de Fuga

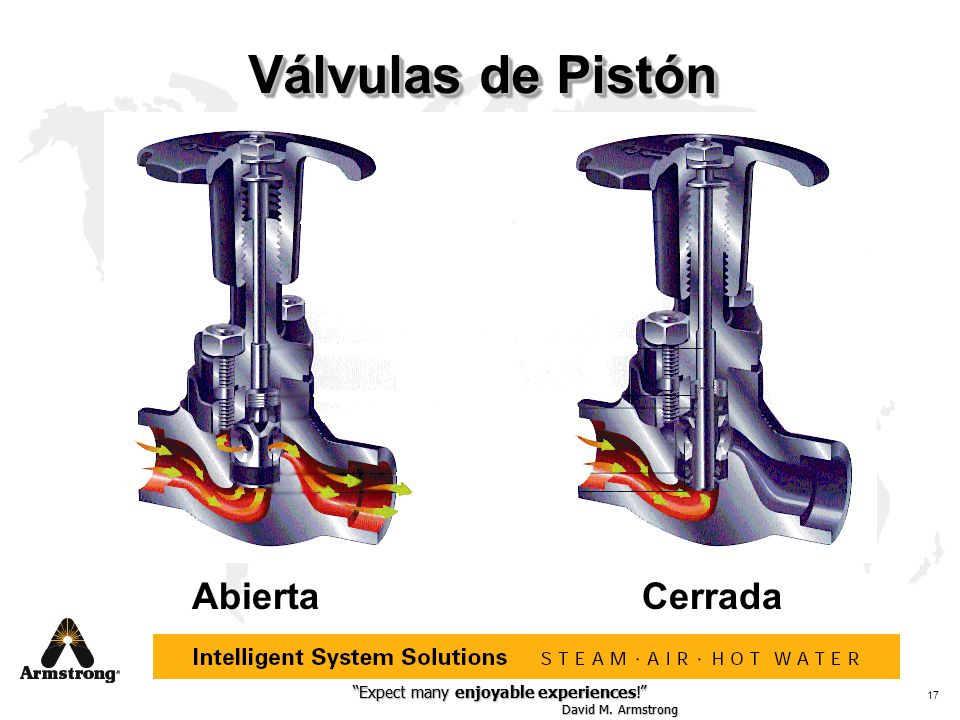

17 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 17 Válvulas de Pistón AbiertaCerrada

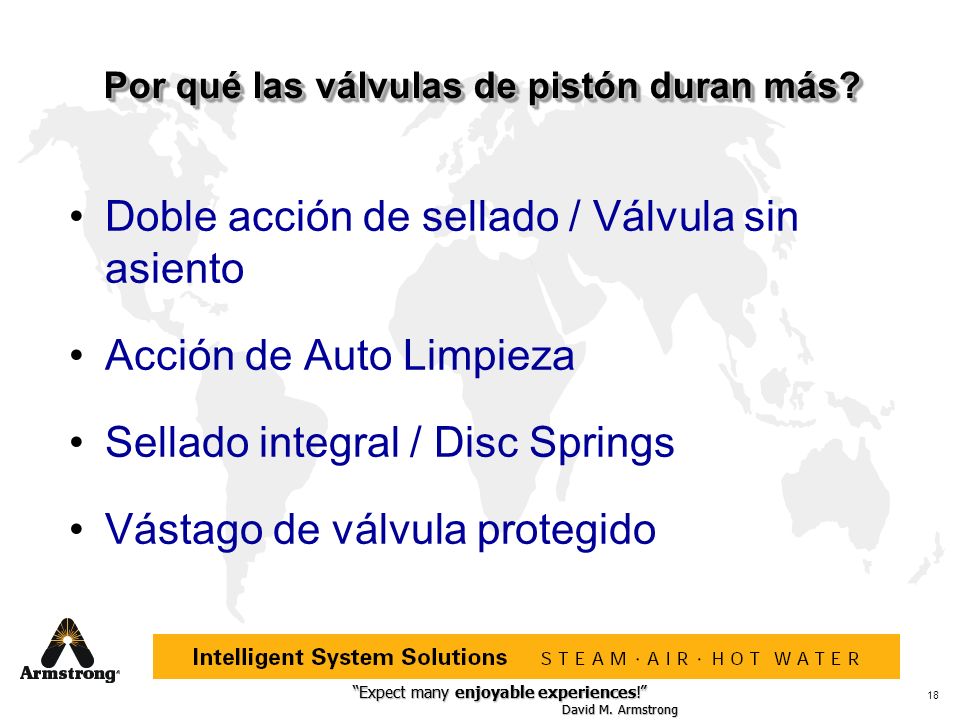

18 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 18 Por qué las válvulas de pistón duran más? Doble acción de sellado / Válvula sin asiento Acción de Auto Limpieza Sellado integral / Disc Springs Vástago de válvula protegido

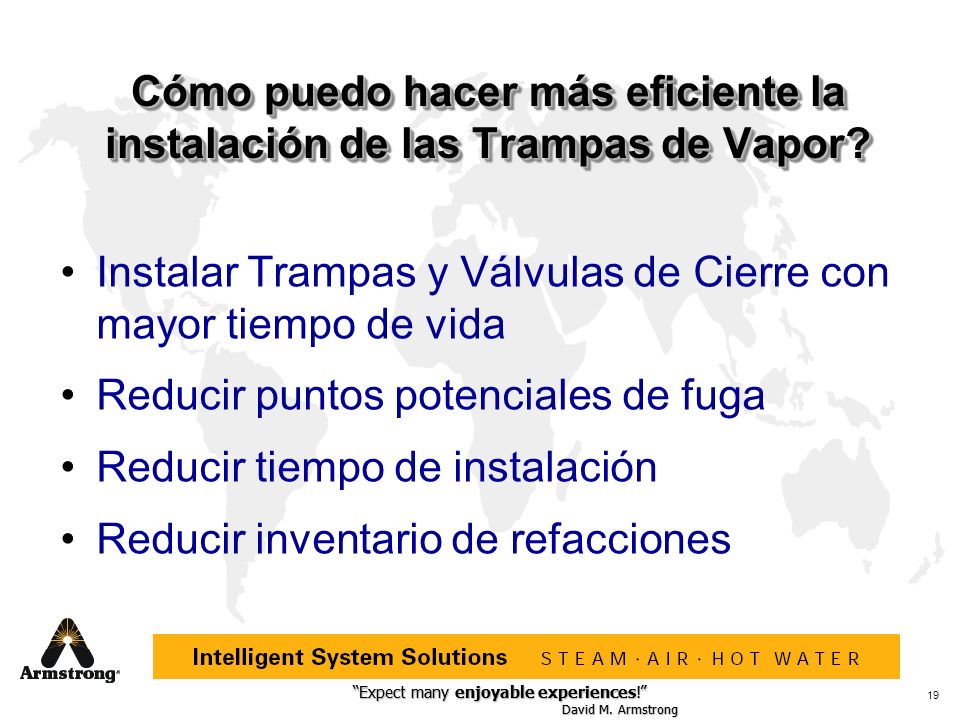

19 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 19 Instalar Trampas y Válvulas de Cierre con mayor tiempo de vida Reducir puntos potenciales de fuga Reducir tiempo de instalación Reducir inventario de refacciones Cómo puedo hacer más eficiente la instalación de las Trampas de Vapor?

20 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 20 Arreglos Clásicos en Campo Longitud promedio de 14 pulgadas; trampa tipo balde invertido y dos válvulas. Cuatro (4) puntos potenciales de fuga. Longitud promedio de 20 pulgadas; trampa tipo balde invertido, dos válvulas y filtro. Seis (6) puntos potenciales de fuga. Longitud promedio de 25 pulgadas; trampa tipo balde invertido, dos válvulas, filtro y válvula check. Ocho (8) puntos potenciales de fuga.

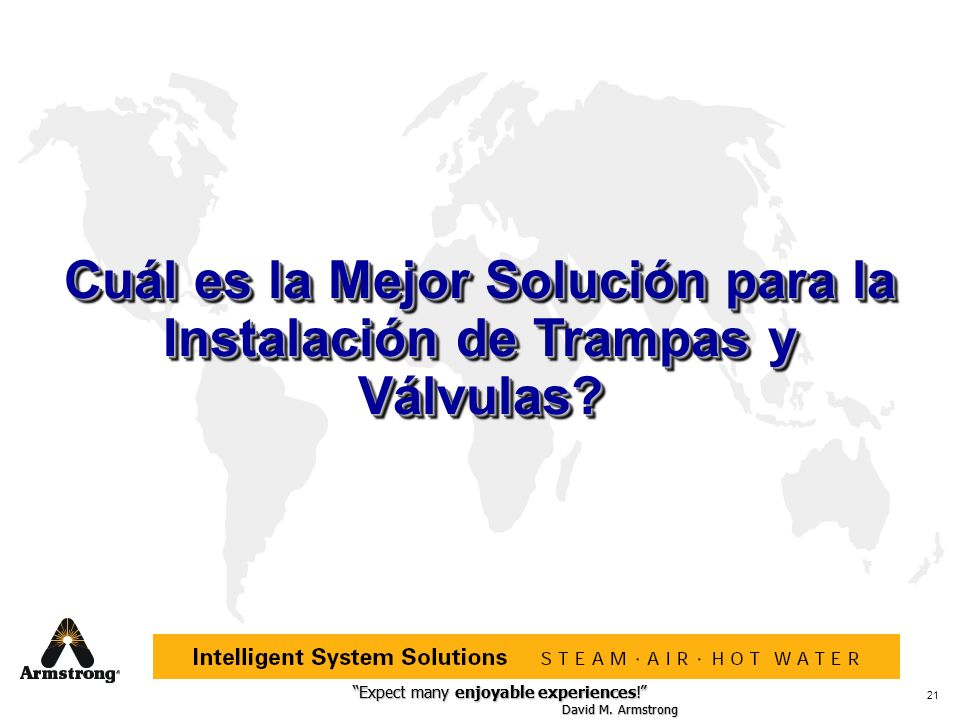

21 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 21 Cuál es la Mejor Solución para la Instalación de Trampas y Válvulas?

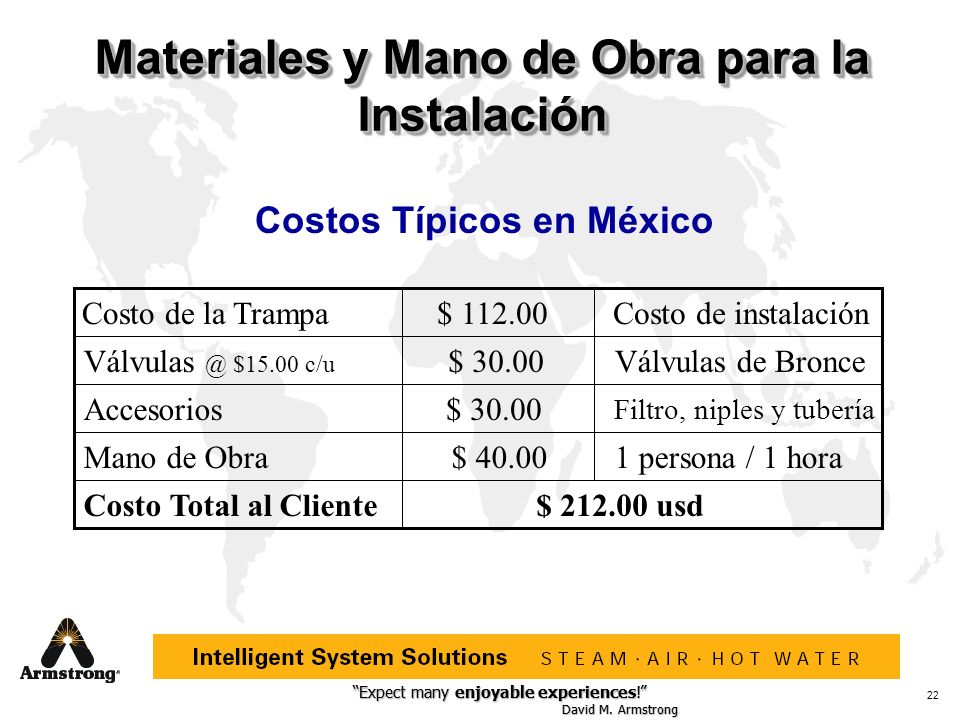

22 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 22 Materiales y Mano de Obra para la Instalación Costos Típicos en México Costo de la Trampa $15.00 c/u Accesorios Mano de Obra Costo Total al Cliente $ $ $ Costo de instalación Válvulas de Bronce Filtro, niples y tubería 1 persona / 1 hora $ usd

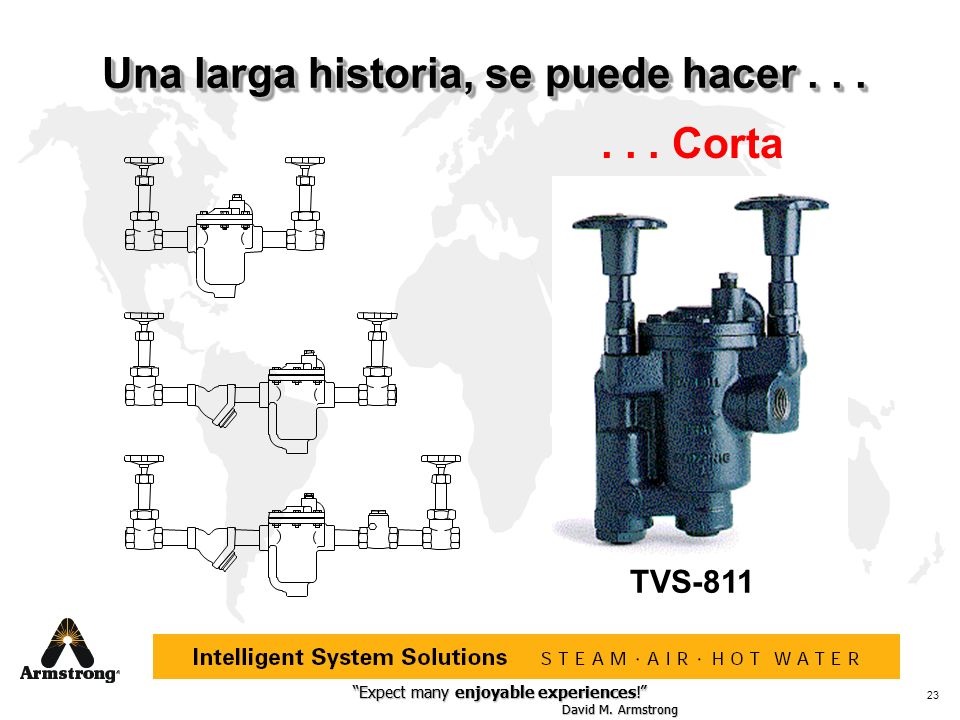

23 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 23 Una larga historia, se puede hacer Corta TVS-811

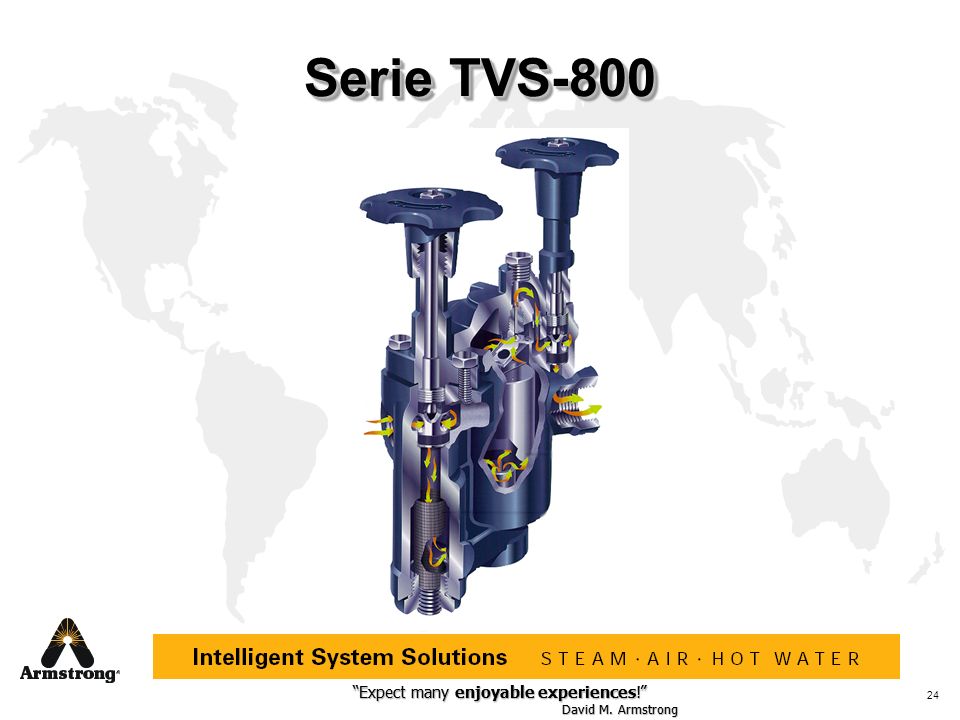

24 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 24 Serie TVS-800

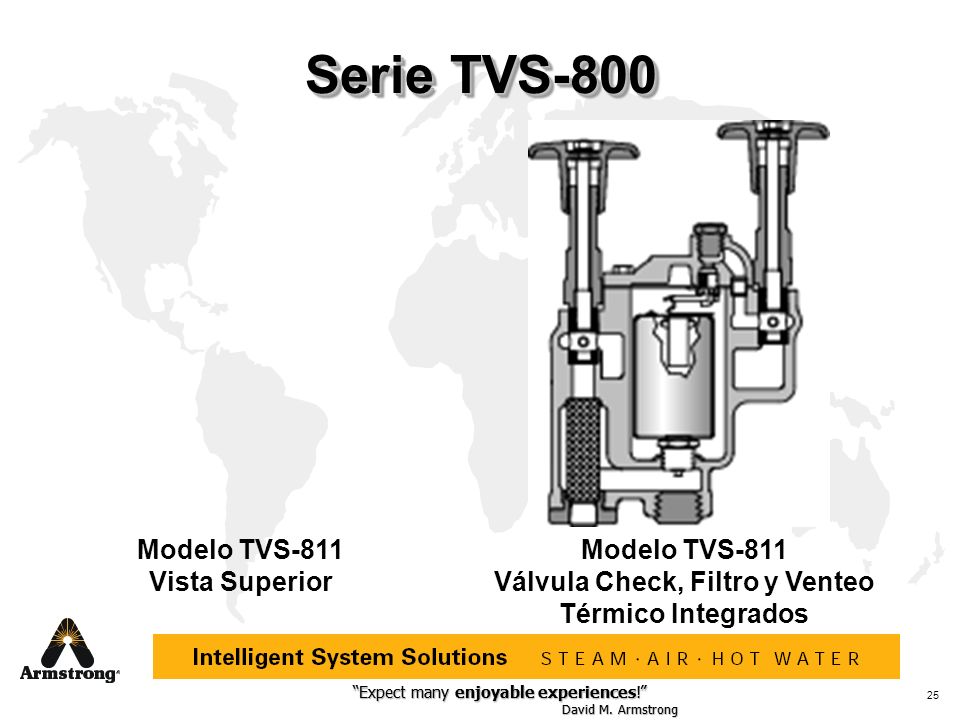

25 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 25 Serie TVS-800 Modelo TVS-811 Vista Superior Modelo TVS-811 Válvula Check, Filtro y Venteo Térmico Integrados

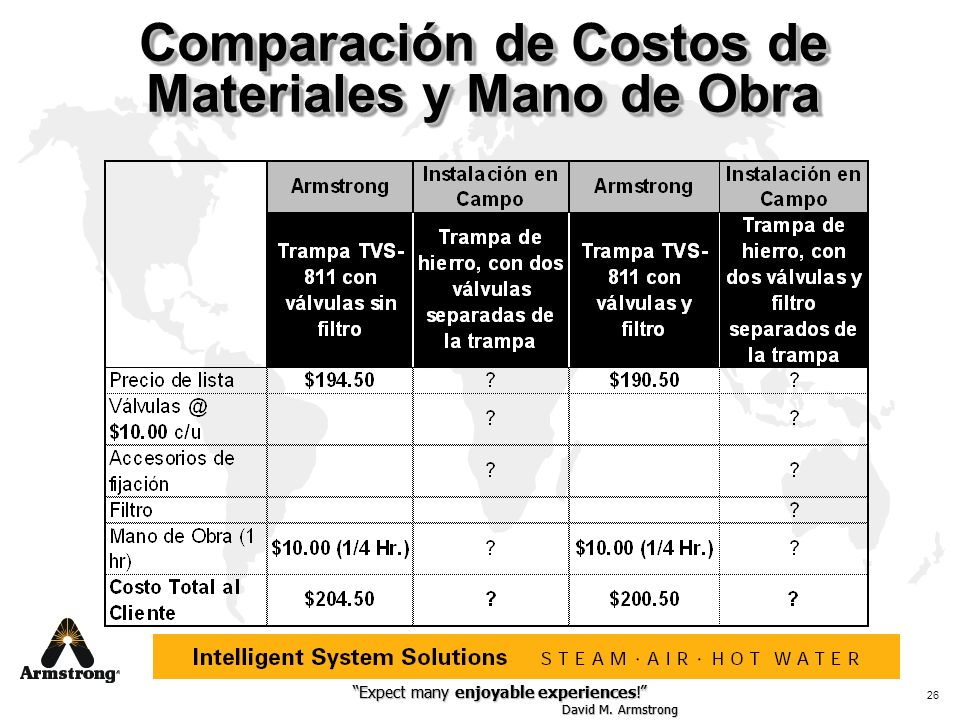

26 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 26 Comparación de Costos de Materiales y Mano de Obra

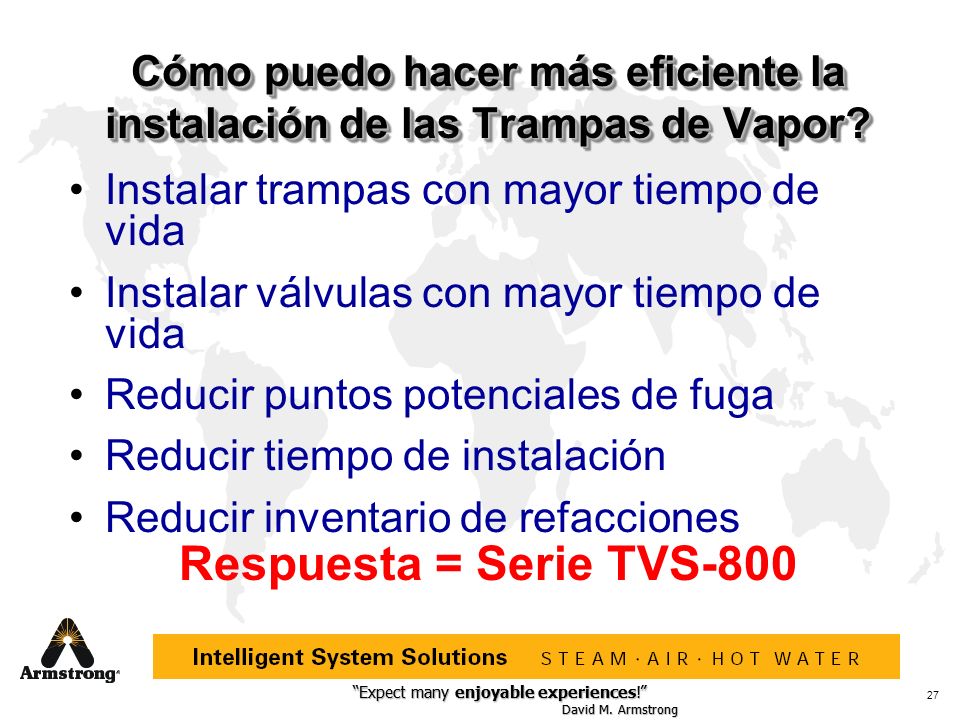

27 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 27 Instalar trampas con mayor tiempo de vida Instalar válvulas con mayor tiempo de vida Reducir puntos potenciales de fuga Reducir tiempo de instalación Reducir inventario de refacciones Respuesta = Serie TVS-800 Cómo puedo hacer más eficiente la instalación de las Trampas de Vapor?

28 Expect many enjoyable experiences! David M. Armstrong
