1 Eficiencia energética Un nuevo horizonte

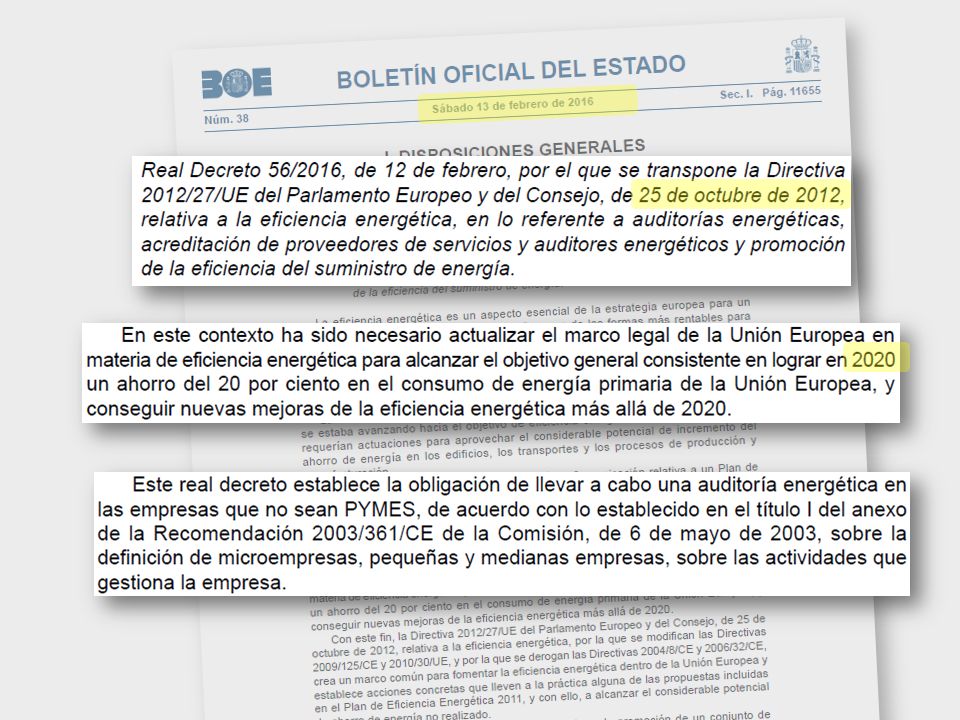

2

3

4

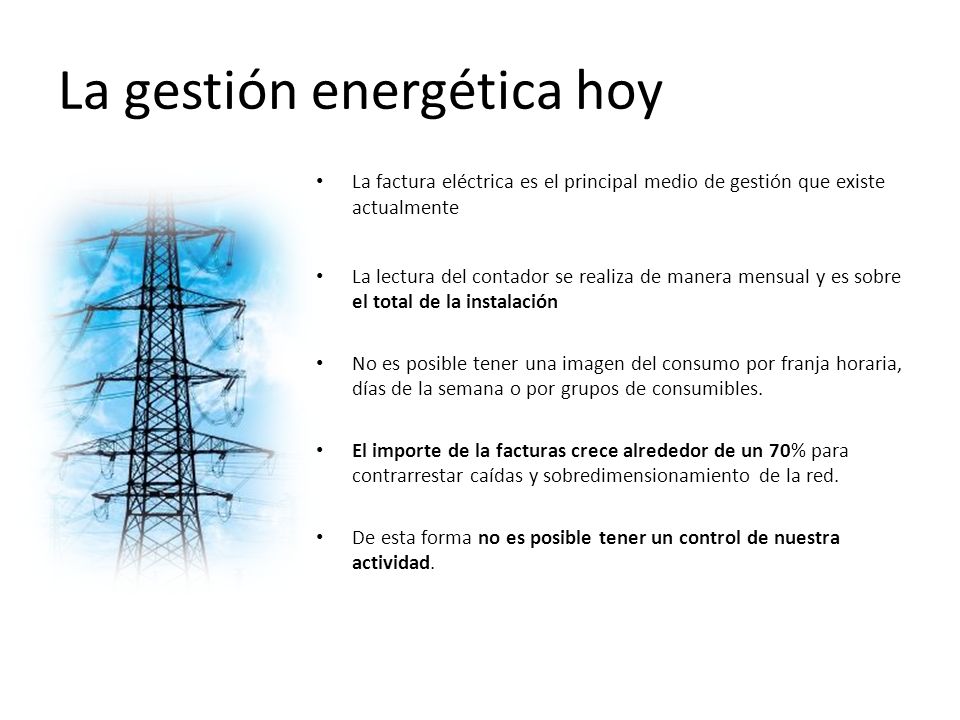

5 La gestión energética hoy La factura eléctrica es el principal medio de gestión que existe actualmente La lectura del contador se realiza de manera mensual y es sobre el total de la instalación No es posible tener una imagen del consumo por franja horaria, días de la semana o por grupos de consumibles. El importe de la facturas crece alrededor de un 70% para contrarrestar caídas y sobredimensionamiento de la red. De esta forma no es posible tener un control de nuestra actividad.

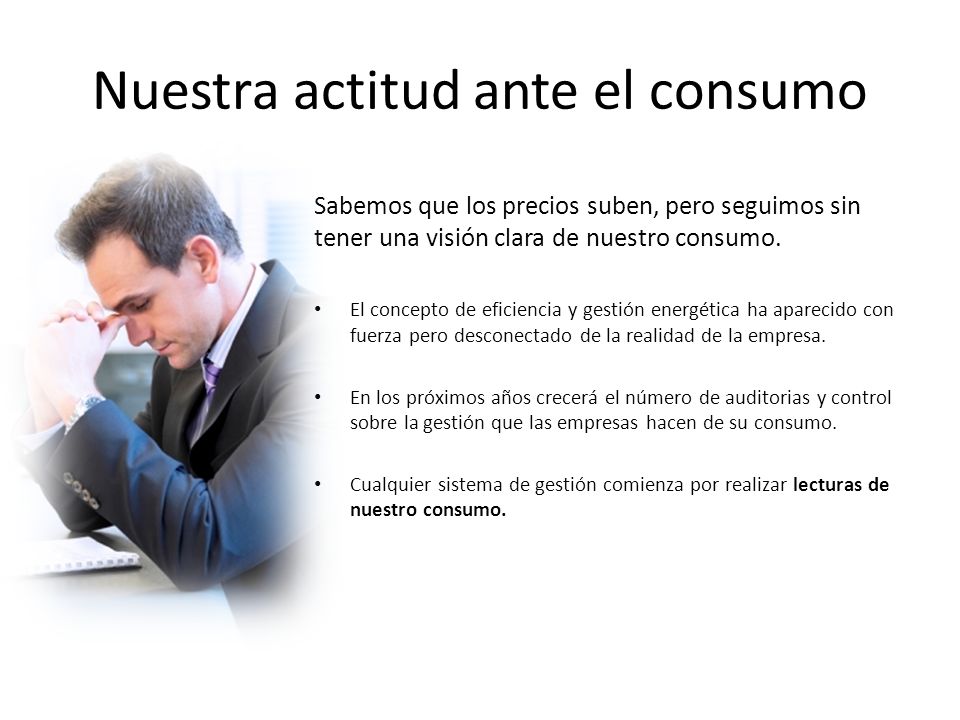

6 Nuestra actitud ante el consumo Sabemos que los precios suben, pero seguimos sin tener una visión clara de nuestro consumo. El concepto de eficiencia y gestión energética ha aparecido con fuerza pero desconectado de la realidad de la empresa. En los próximos años crecerá el número de auditorias y control sobre la gestión que las empresas hacen de su consumo. Cualquier sistema de gestión comienza por realizar lecturas de nuestro consumo.

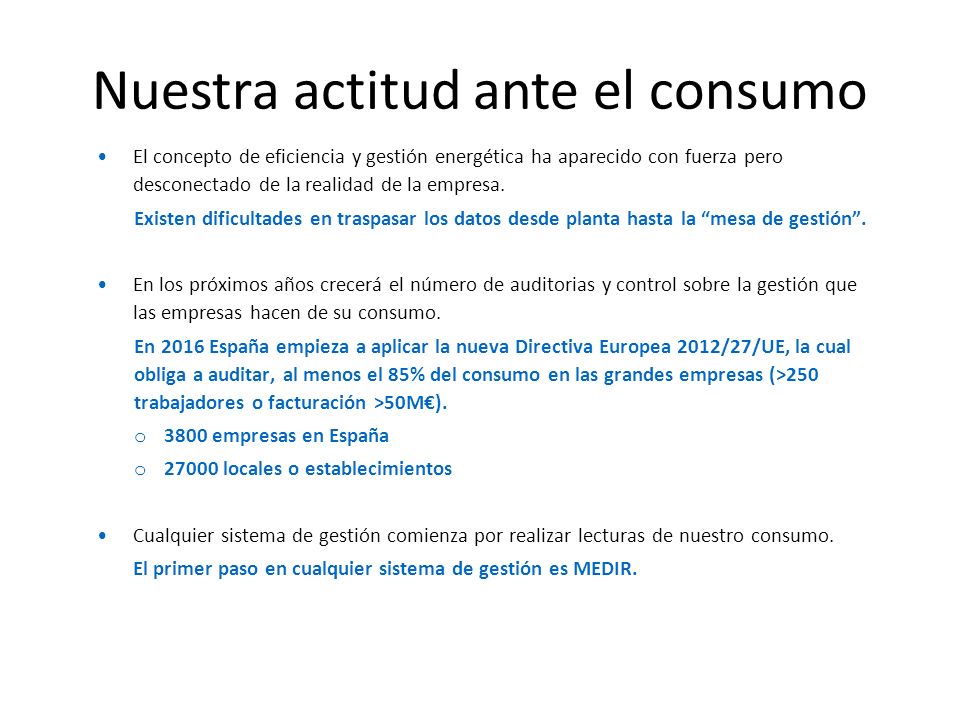

7 Nuestra actitud ante el consumo El concepto de eficiencia y gestión energética ha aparecido con fuerza pero desconectado de la realidad de la empresa. Existen dificultades en traspasar los datos desde planta hasta la “mesa de gestión”. En los próximos años crecerá el número de auditorias y control sobre la gestión que las empresas hacen de su consumo. En 2016 España empieza a aplicar la nueva Directiva Europea 2012/27/UE, la cual obliga a auditar, al menos el 85% del consumo en las grandes empresas (>250 trabajadores o facturación >50M€). o 3800 empresas en España o 27000 locales o establecimientos Cualquier sistema de gestión comienza por realizar lecturas de nuestro consumo. El primer paso en cualquier sistema de gestión es MEDIR.

8 Actuar en vertical Llegar a ser eficientes energéticamente hablando implicará la actuación a varios niveles de la empresa. Llegar a tener un sistema de gestión puede implicar la coordinación de varios trabajos y contratas. Lectura de datos Decisiones Entorno de trabajoImplementación Análisis Instalación eléctrica Auditoría

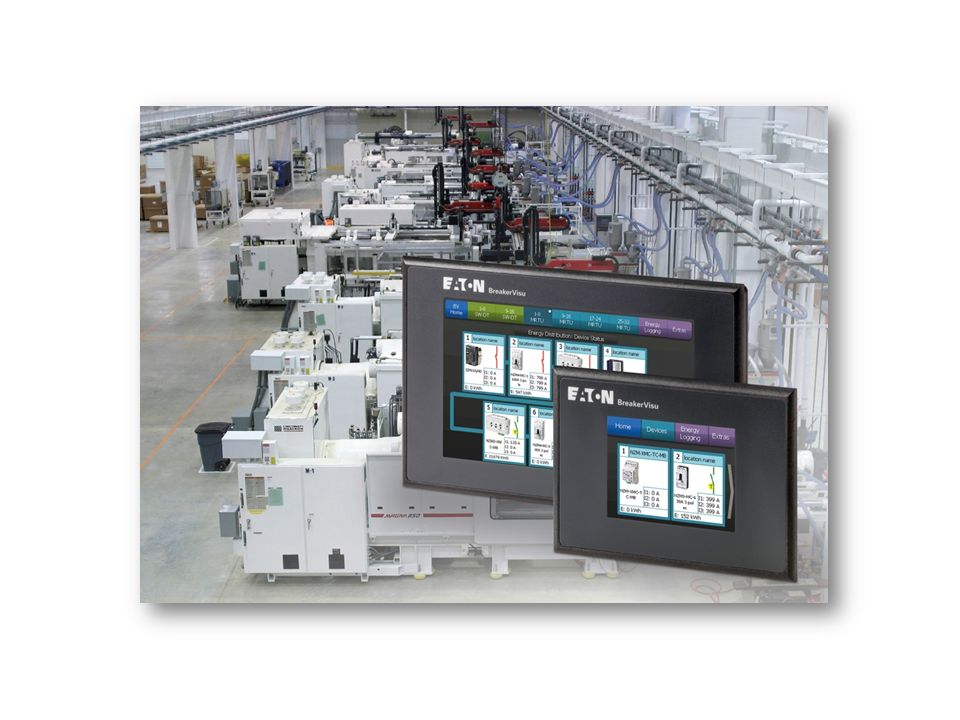

9

10 BreakerVisu Para gestión energética en instalaciones nuevas y existentes

11 BreakerVisu. Visión general del sistema. Instalación. Componentes. Funcionamiento Plug & Play

12 Del cuadro eléctrico a la mesa de toma de decisiones Breaker Visu MEDIR – ANALIZAR – IMPLEMENTAR – MEDIR – EVALUAR En cualquier sistema de gestión el último paso es la revisión de objetivos. Para llegar a este punto es indispensable trasladar los datos desde el cuadro eléctrico hasta la mesa de reuniones. Como en cualquier proceso de mejora continua, la toma de datos nos mostrará la fotografía actual de nuestros consumos eléctricos. Con esta información podremos decidir las acciones necesarias en función de nuestros objetivos. Tras implementar nuestras acciones, deberemos volver a medir para verificar el éxito de nuestras acciones.

13 ERP ------------------ MES DCS SCADA PLC‘s Fieldequipment (ACB, MCCB, MCB, PKE, 3rd Party Equipment…) BreakerVisu Para un entorno de gestión automatizado ERP = Enterprise Resource Planning System MES = Manufactoring Execution System DCS = Distributed Control System SCADA = Supervisory Control and Data Acquisition PLC = Programmable Logic Controller

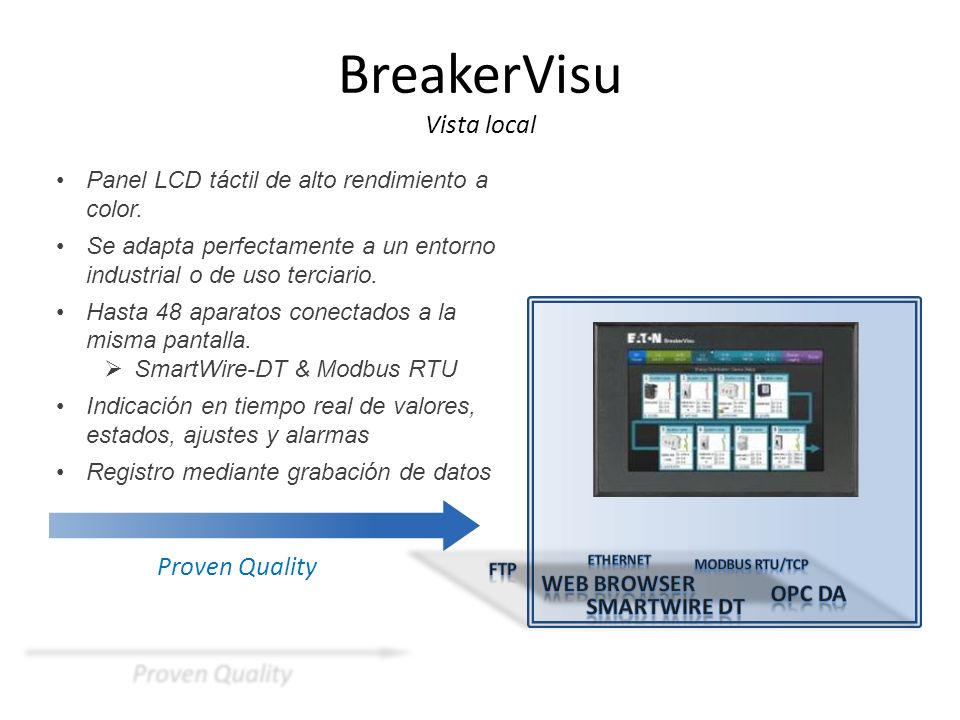

14 Proven Quality BreakerVisu Vista local Panel LCD táctil de alto rendimiento a color. Se adapta perfectamente a un entorno industrial o de uso terciario. Hasta 48 aparatos conectados a la misma pantalla.  SmartWire-DT & Modbus RTU Indicación en tiempo real de valores, estados, ajustes y alarmas Registro mediante grabación de datos

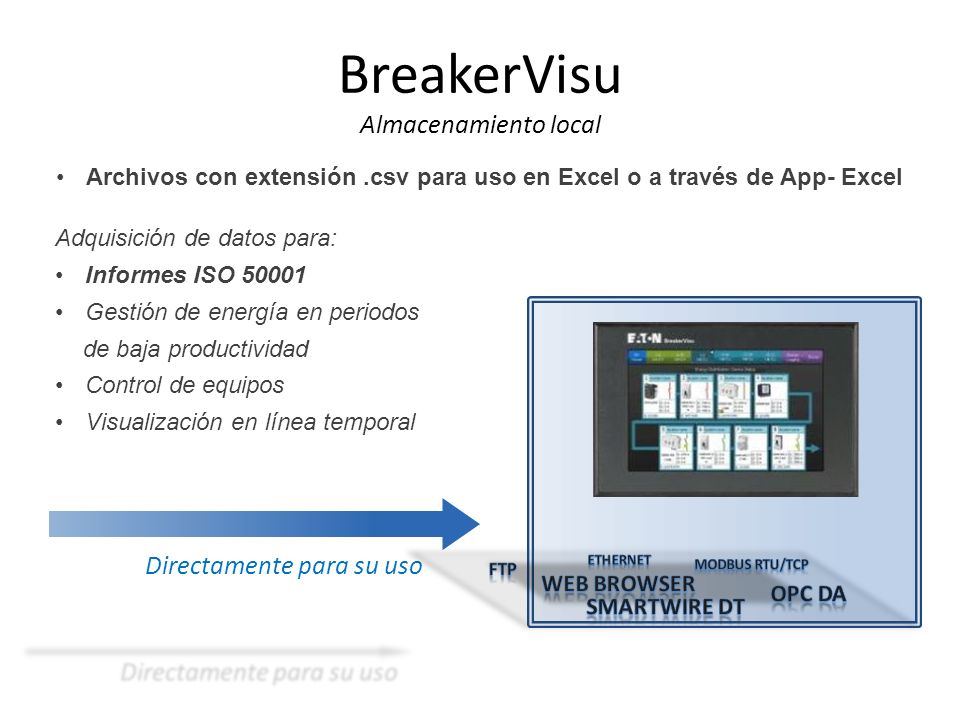

15 BreakerVisu Almacenamiento local Directamente para su uso Archivos con extensión.csv para uso en Excel o a través de App- Excel Adquisición de datos para: Informes ISO 50001 Gestión de energía en periodos de baja productividad Control de equipos Visualización en línea temporal

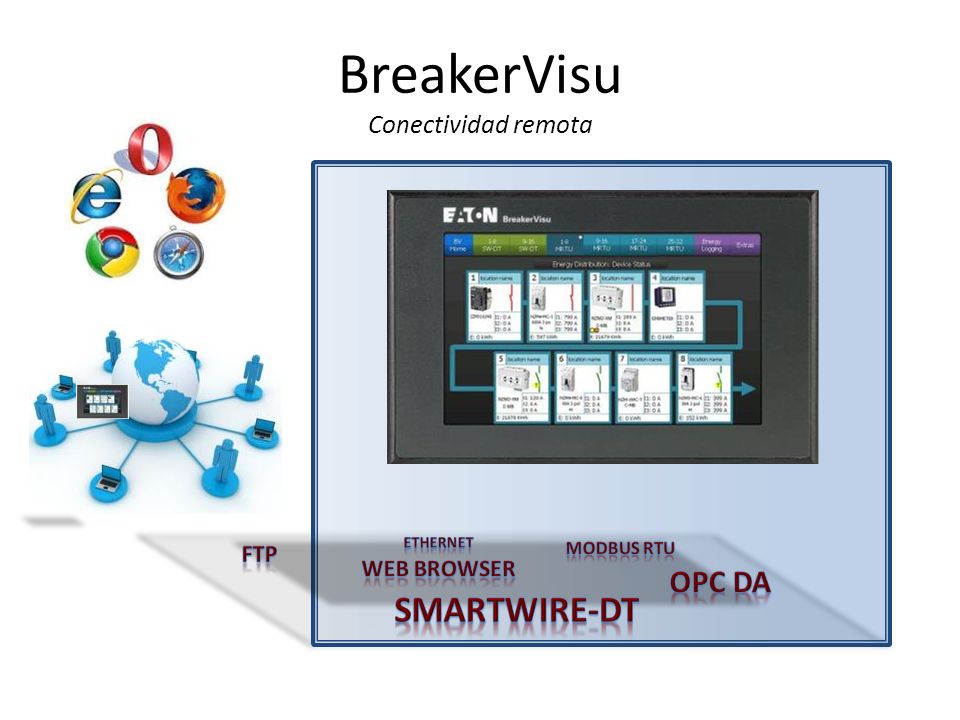

16 BreakerVisu Conectividad remota

17 BreakerVisu Instalación

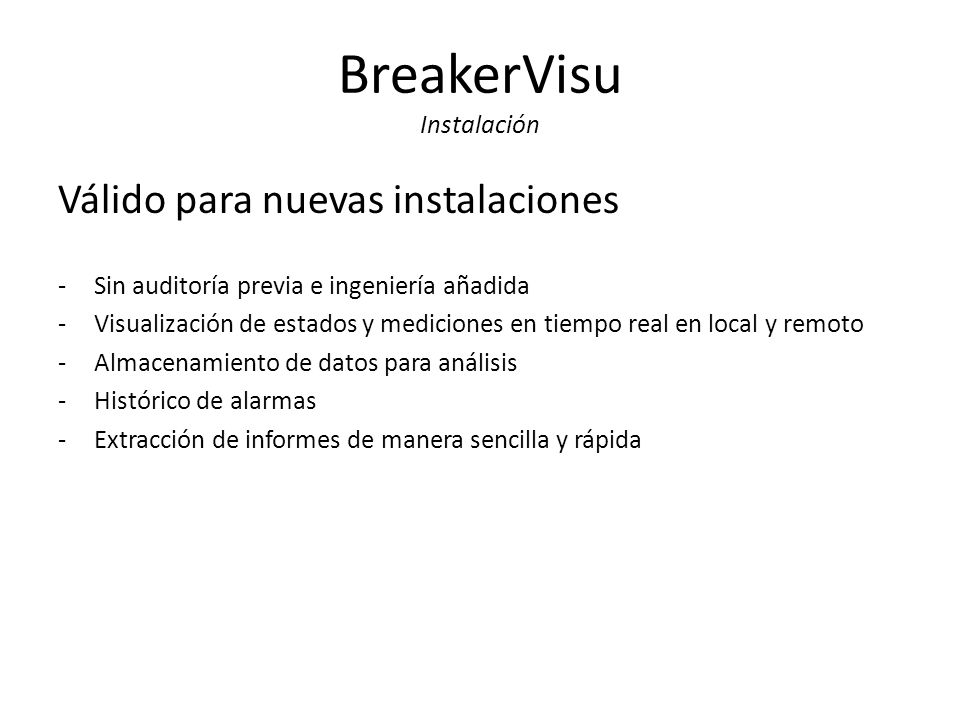

18 BreakerVisu Instalación Válido para nuevas instalaciones -Sin auditoría previa e ingeniería añadida -Visualización de estados y mediciones en tiempo real en local y remoto -Almacenamiento de datos para análisis -Histórico de alarmas -Extracción de informes de manera sencilla y rápida

19 BreakerVisu Instalación Válido para antiguas instalaciones -Sin modificación de la instalación existente -La auditoría no es imprescindible -Instalación rápida sin necesidad de cambiar interruptores de potencia -Obtención de medidas en tiempo real y remoto -Almacenamiento de datos para análisis -Extracción de informes de manera sencilla y rápida

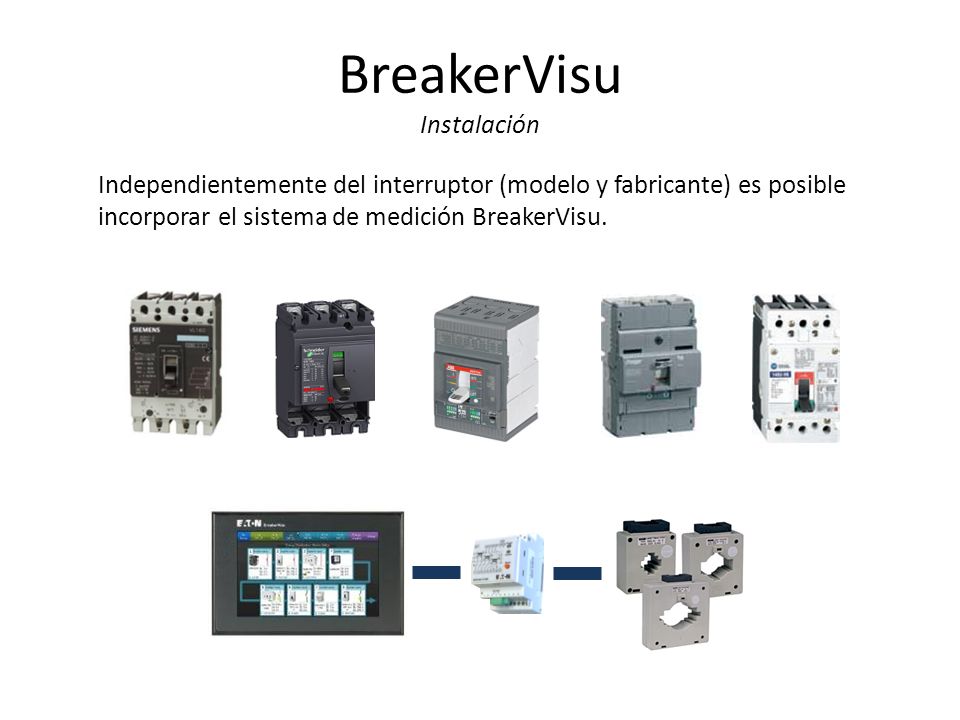

20 BreakerVisu Instalación Independientemente del interruptor (modelo y fabricante) es posible incorporar el sistema de medición BreakerVisu.

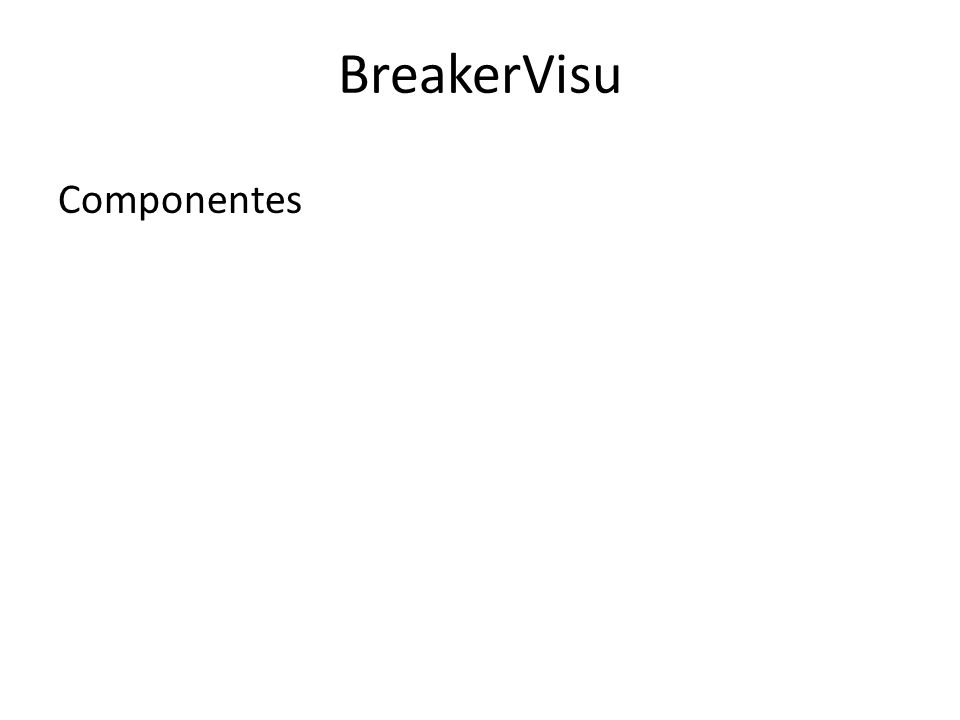

21 BreakerVisu Componentes

22 BreakerVisu Componentes 3 Modelos de pantalla para adaptarse a cualquier instalación 2 pantallas con formato de 3,5“ NZM-XMC-MDISP35-SWDConexión máxima de 8 aparatos SWD NZM-XMC-MDISP35-MODConexión máxima de 8 aparatos Modbus RTU 1 pantalla con formato de 7“ NZM-XMC-MDISP70Conexión máxima de 16 aparatos SWD Conexión máxima de 32 aparatos Modbus RTU

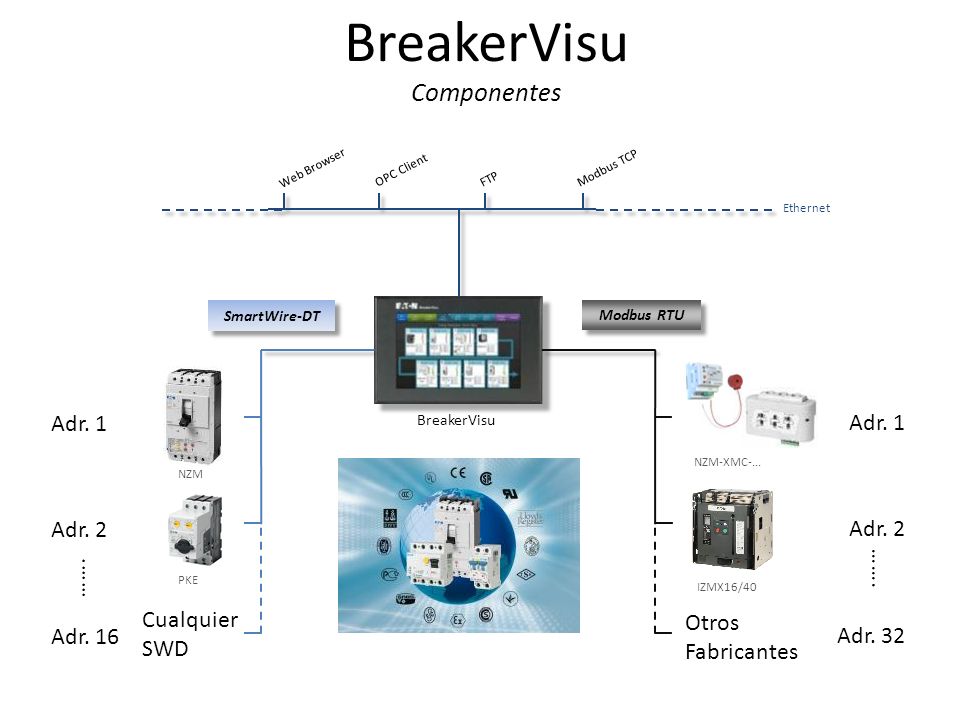

23 BreakerVisu Componentes SmartWire-DT Modbus RTU Web Browser OPC ClientFTPModbus TCP Ethernet BreakerVisu Adr. 1 Adr. 2 Adr. 16 ……. Adr. 1 Adr. 2 Adr. 32 ……. Otros Fabricantes Cualquier SWD NZM PKE NZM-XMC-... IZMX16/40

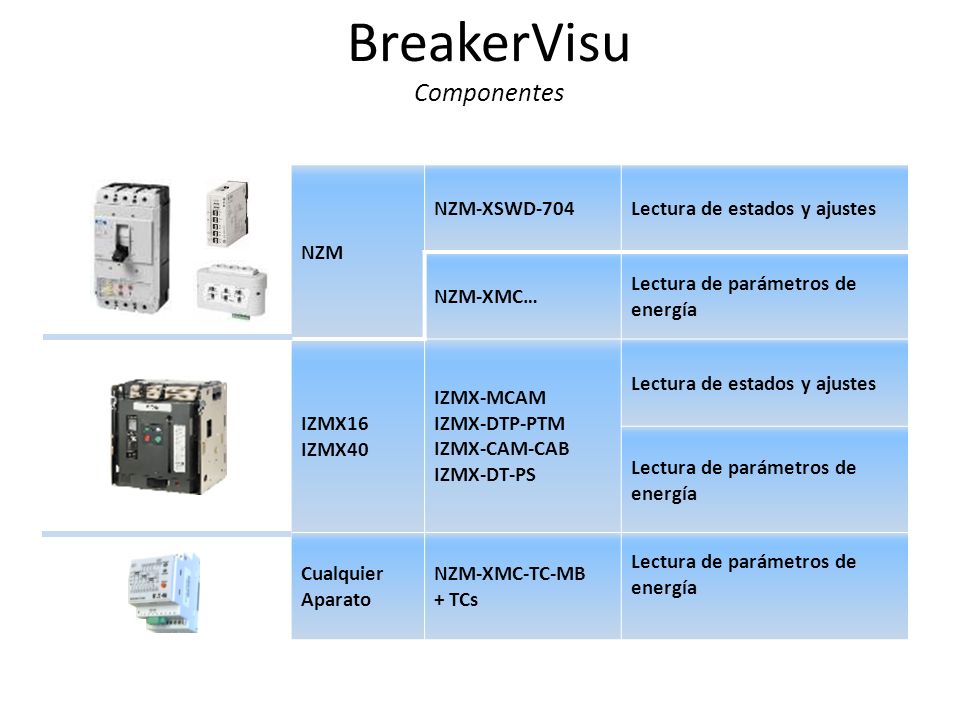

24 BreakerVisu Componentes NZM NZM-XSWD-704Lectura de estados y ajustes NZM-XMC… Lectura de parámetros de energía IZMX16 IZMX40 IZMX-MCAM IZMX-DTP-PTM IZMX-CAM-CAB IZMX-DT-PS Lectura de estados y ajustes Lectura de parámetros de energía Cualquier Aparato NZM-XMC-TC-MB + TCs Lectura de parámetros de energía

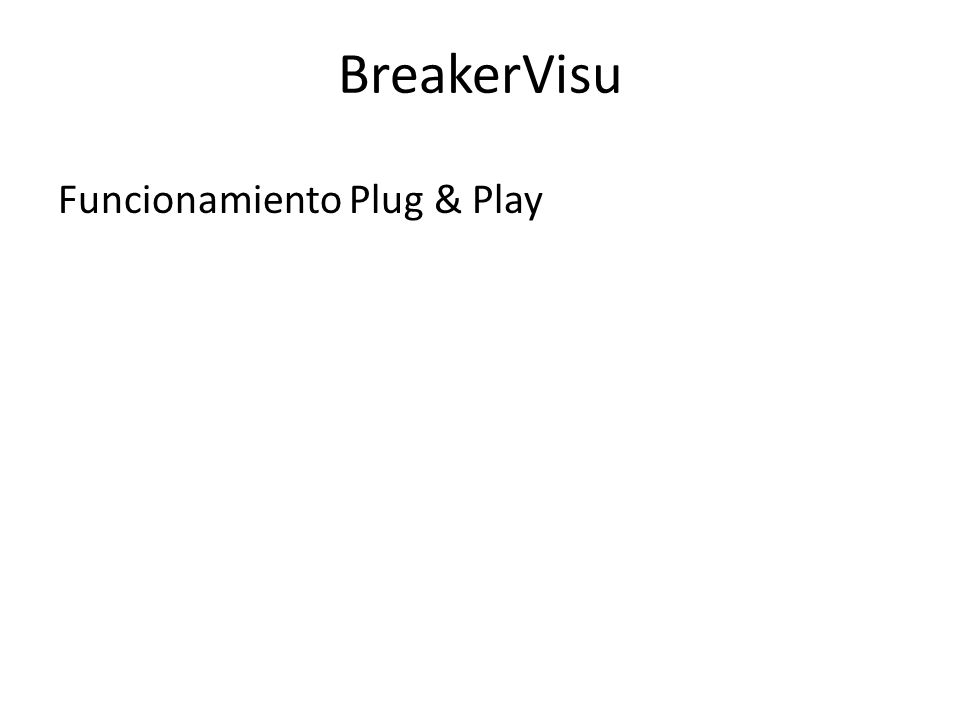

25 BreakerVisu Funcionamiento Plug & Play

26 BreakerVisu Plug & Play Español

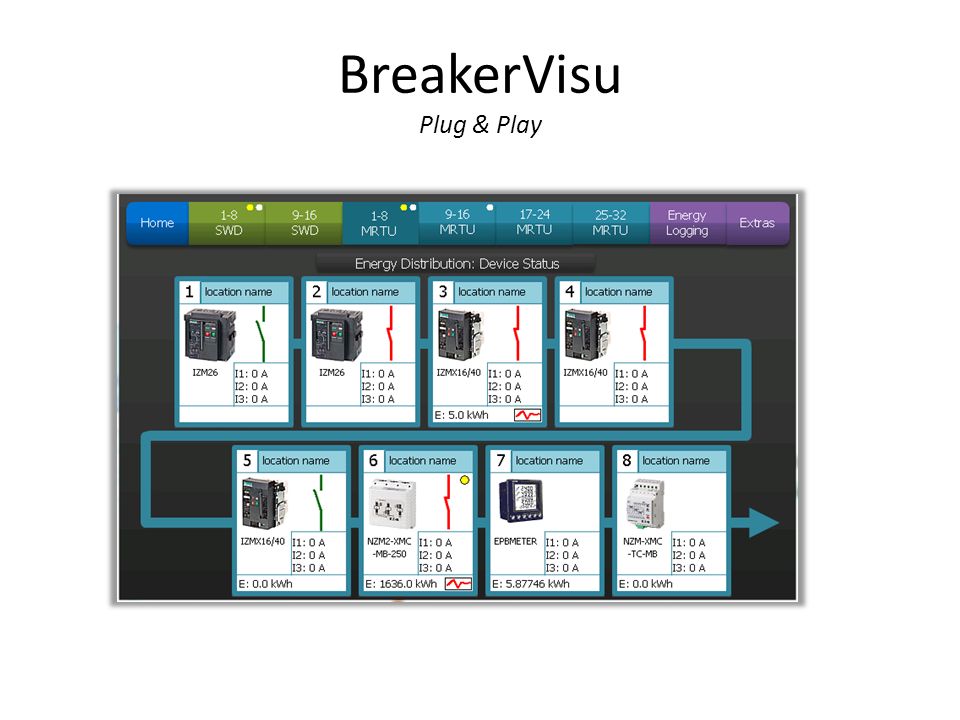

27 BreakerVisu Plug & Play

28

29 Foto del aparato. En el ejemplo un NZM2 Circuito abierto Circuito cerrado Interruptor disparado por anomalía eléctrica Logging Interruptor disparado con advertencias y barra de sobrecarga Conexión rota

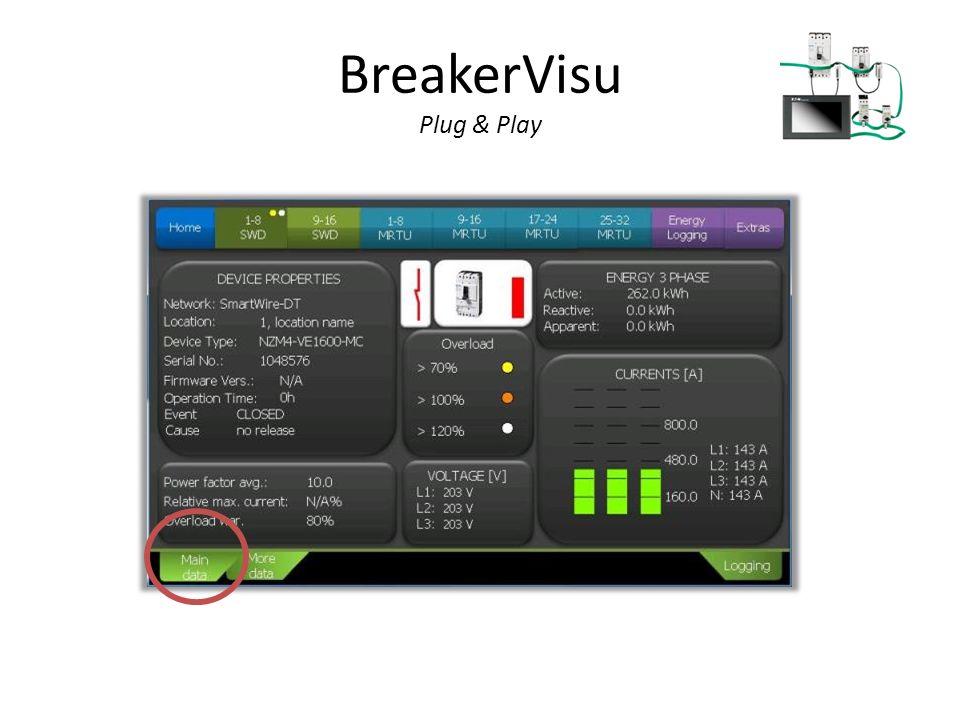

30 BreakerVisu Plug & Play

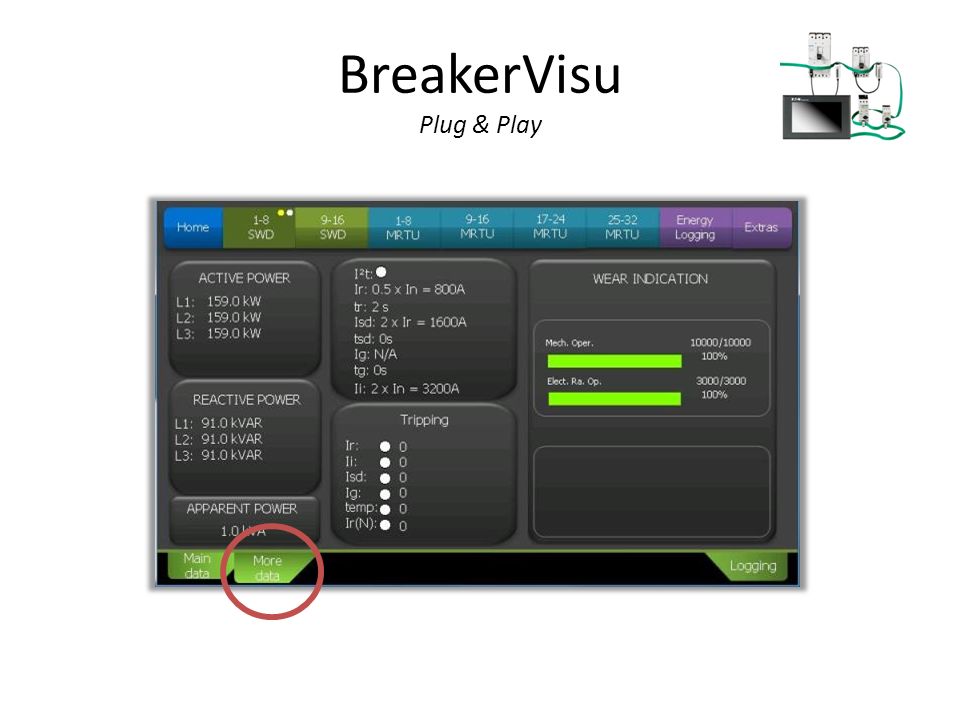

31

32

33

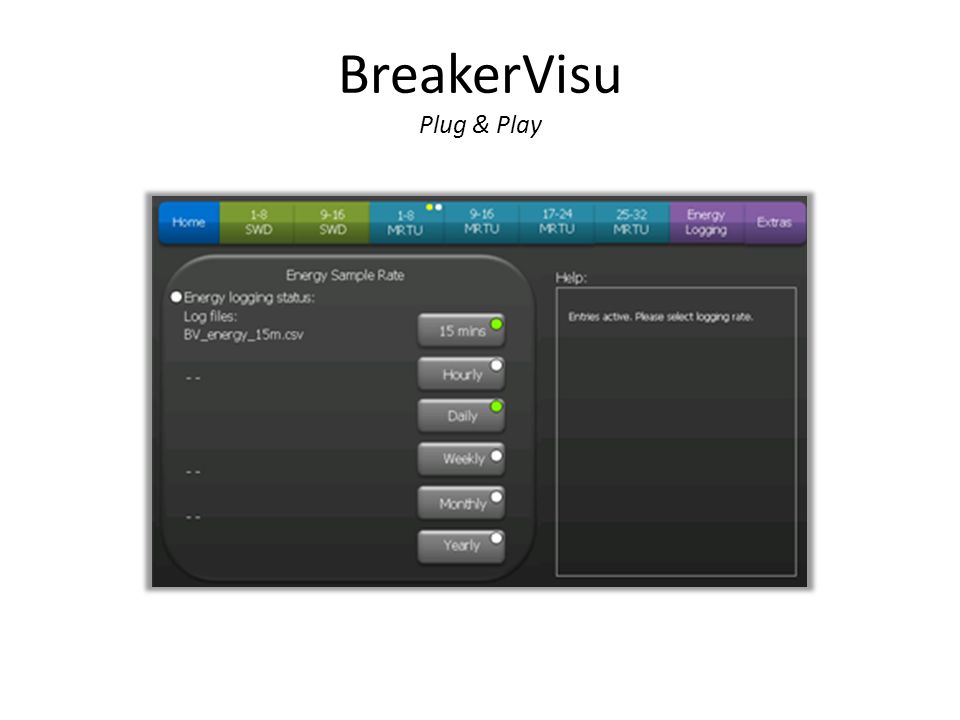

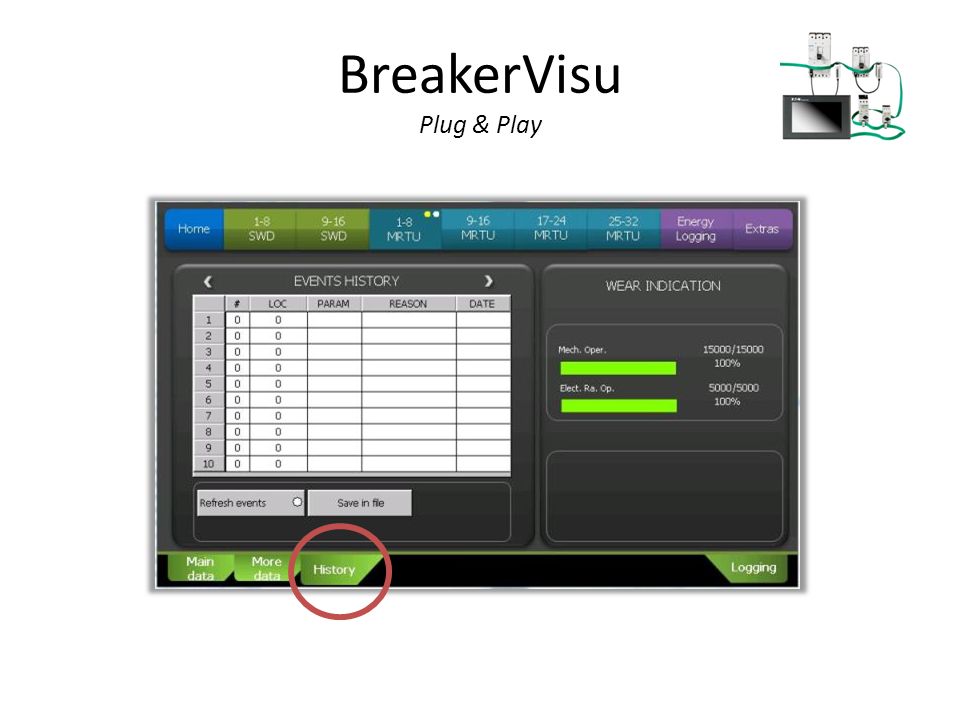

34

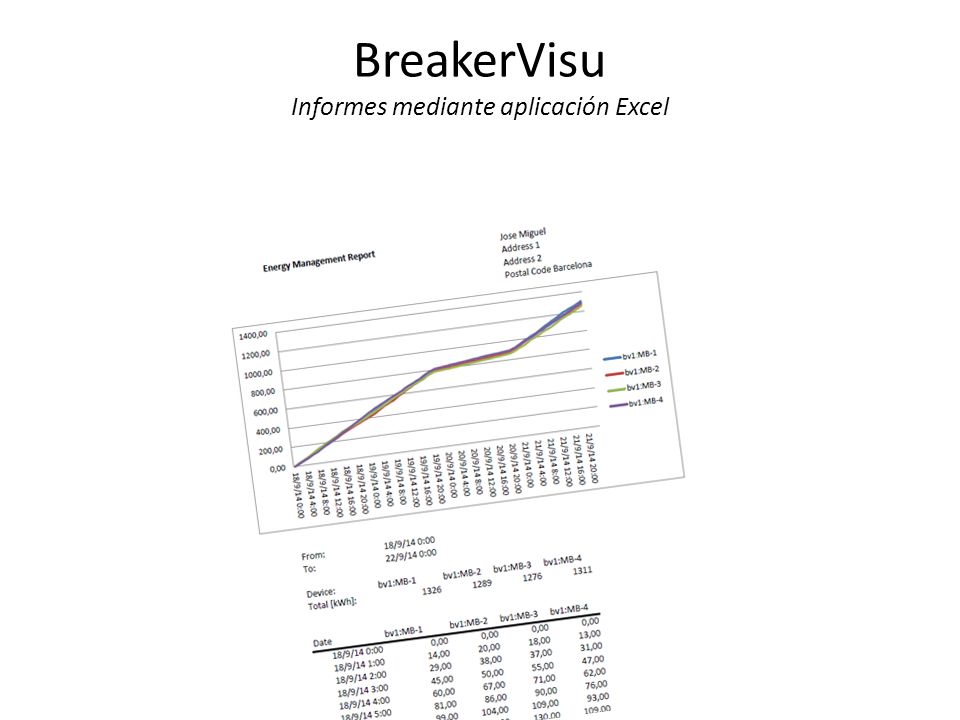

35 BreakerVisu Informes mediante aplicación Excel

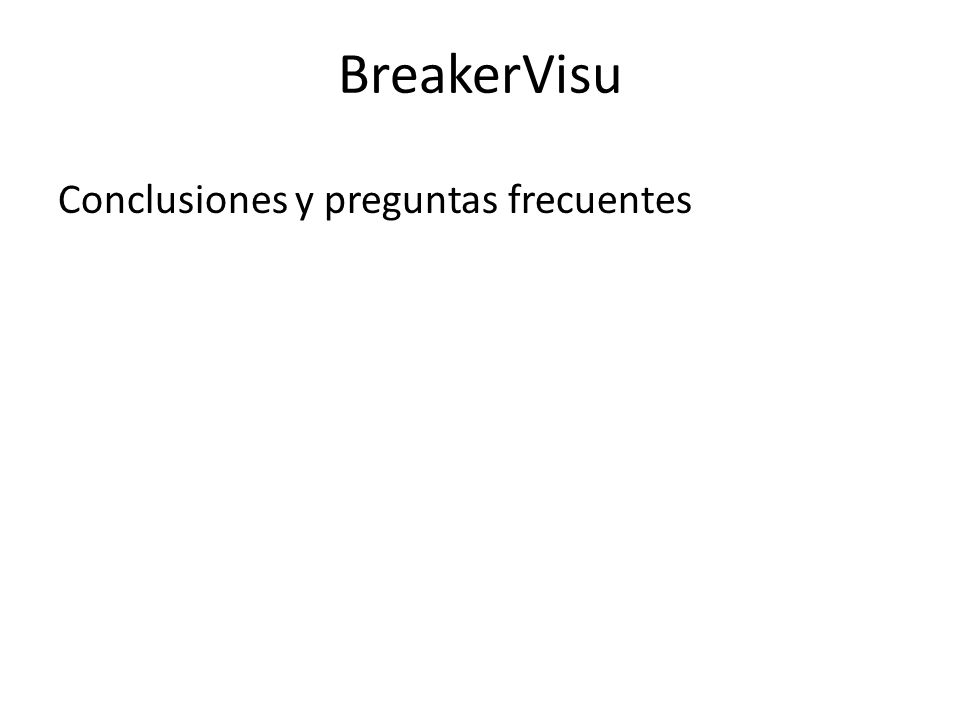

36 BreakerVisu Conclusiones y preguntas frecuentes

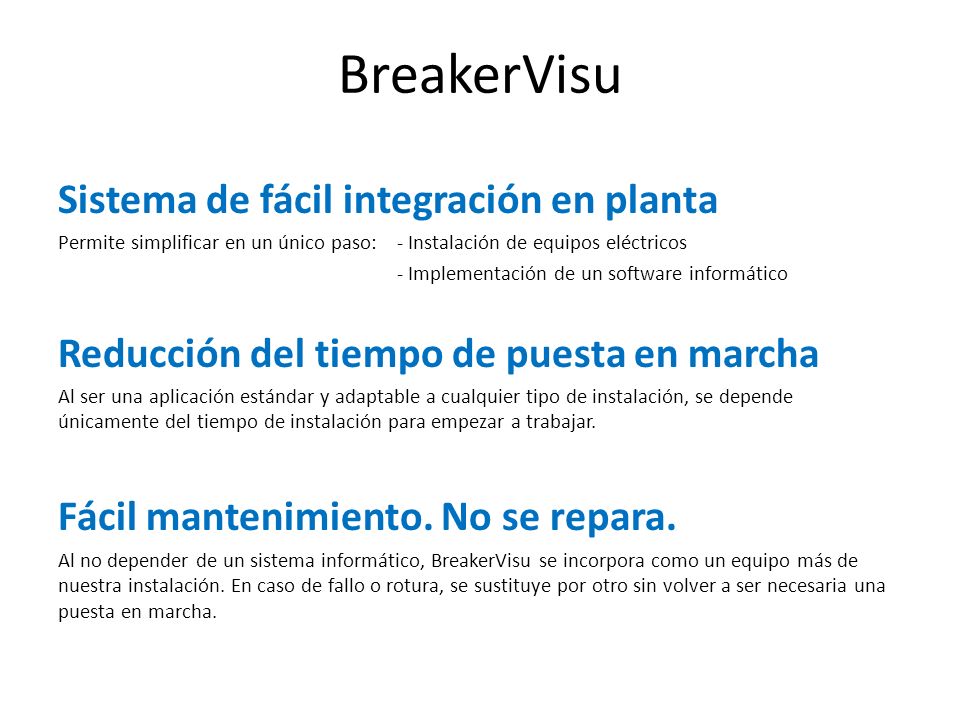

37 BreakerVisu Sistema de fácil integración en planta Permite simplificar en un único paso: - Instalación de equipos eléctricos - Implementación de un software informático Reducción del tiempo de puesta en marcha Al ser una aplicación estándar y adaptable a cualquier tipo de instalación, se depende únicamente del tiempo de instalación para empezar a trabajar. Fácil mantenimiento. No se repara. Al no depender de un sistema informático, BreakerVisu se incorpora como un equipo más de nuestra instalación. En caso de fallo o rotura, se sustituye por otro sin volver a ser necesaria una puesta en marcha.

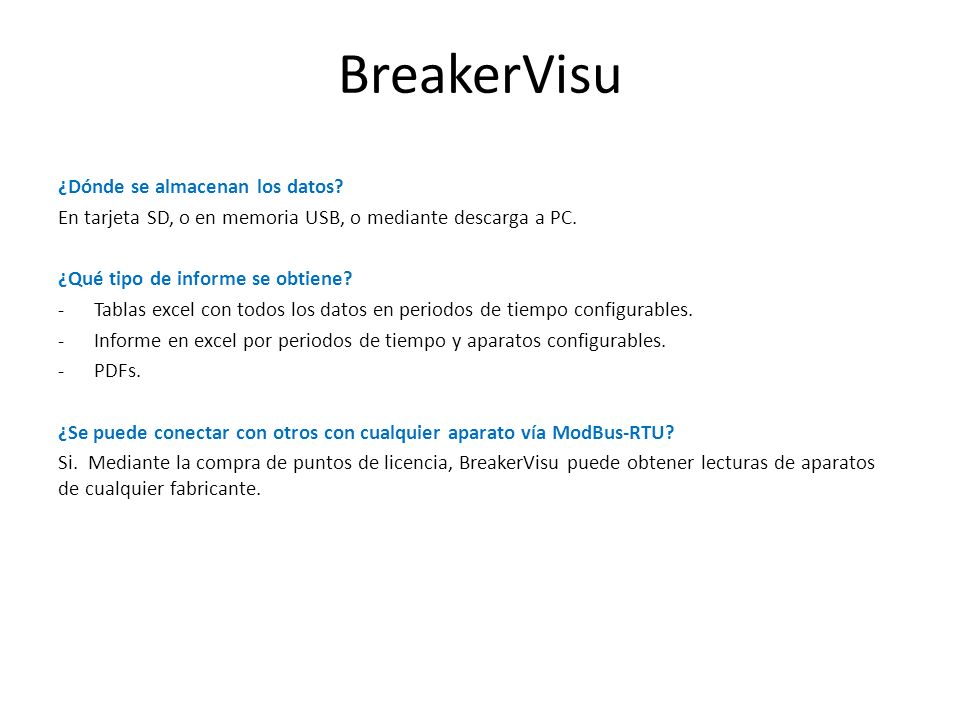

38 BreakerVisu ¿Dónde se almacenan los datos? En tarjeta SD, o en memoria USB, o mediante descarga a PC. ¿Qué tipo de informe se obtiene? -Tablas excel con todos los datos en periodos de tiempo configurables. -Informe en excel por periodos de tiempo y aparatos configurables. -PDFs. ¿Se puede conectar con otros con cualquier aparato vía ModBus-RTU? Si. Mediante la compra de puntos de licencia, BreakerVisu puede obtener lecturas de aparatos de cualquier fabricante.
