1 Desierto del Gobi (Argelia)Corrientes atmosféricas. Clima TELEDECTECCIÓN (Detección a distancia) T. Ortega (Fuentes:Mc Graw Hill, La Tierra a vista de satélite:

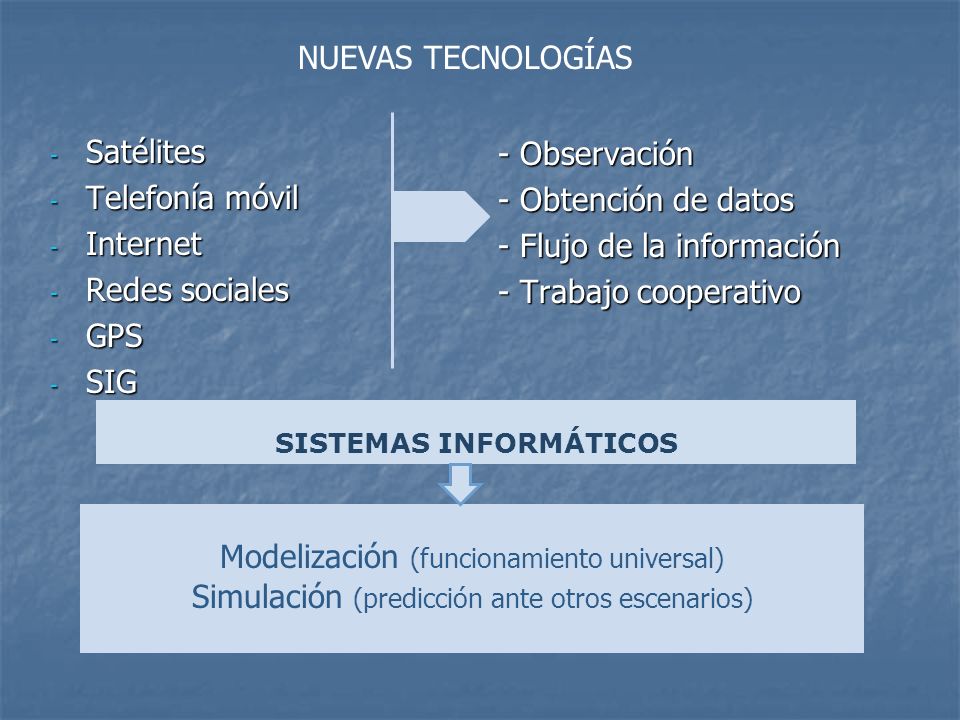

2 - Satélites - Telefonía móvil - Internet - Redes sociales - GPS - SIG - Observación - Obtención de datos - Flujo de la información - Trabajo cooperativo Modelización (funcionamiento universal) Simulación (predicción ante otros escenarios) NUEVAS TECNOLOGÍAS SISTEMAS INFORMÁTICOS

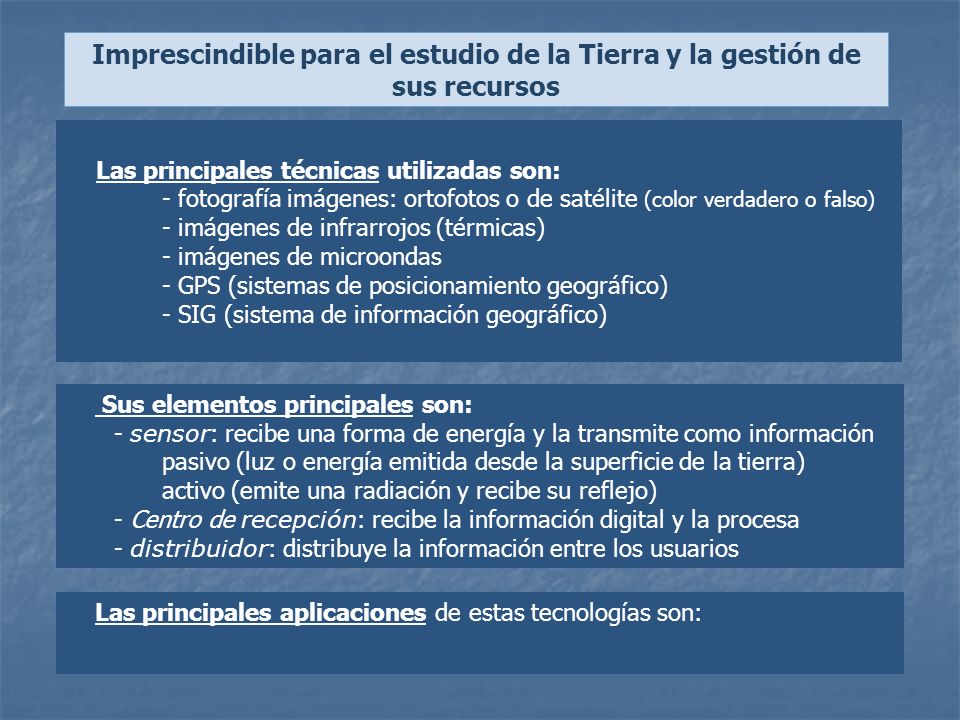

3 Las principales técnicas utilizadas son: - fotografía imágenes: ortofotos o de satélite (color verdadero o falso) - imágenes de infrarrojos (térmicas) - imágenes de microondas - GPS (sistemas de posicionamiento geográfico) - SIG (sistema de información geográfico) Sus elementos principales son: - sensor : recibe una forma de energía y la transmite como información pasivo (luz o energía emitida desde la superficie de la tierra) activo (emite una radiación y recibe su reflejo) - Centro de recepción : recibe la información digital y la procesa - distribuidor : distribuye la información entre los usuarios Las principales aplicaciones de estas tecnologías son: Imprescindible para el estudio de la Tierra y la gestión de sus recursos

4 1. Estudios Geológicos e Hidrológicos Estudio de la erosión de playas y arenales. Cartografía geológica para la explotación de recursos minerales y petroleros. Estimación de modelos de escorrentía y erosión del suelo. Inventario del agua superficial. Verificación y control de la calidad del agua, turbidez y contenido de algas. Glaciares de Bhutan (Himalaya) Fotografía en color verdadero

5 Seguimiento de especies y poblaciones animales Cartografía de la cobertura vegetal del suelo. Evaluación de condiciones de estrés en la vegetación, por lo efectos de la sequía o la deforestación. Cartografía e inventario de la cobertura y uso del suelo. Cartografía e inventario de cultivos por especies. Agricultura de precisión: predicción del rendimiento de cultivos y del momento óptimo para las cosechas 2. Estudios de Biodiversidad Estudios de la población de la alondra ricotí, Soria (2008).

6 3. Desarrollo Sostenible Inventario regional del medio ambiente para hacer estudios de impacto ambiental. Verificación y control de la calidad del agua, turbidez y contenido de algas. Cartografía de áreas quemadas y seguimiento de los procesos de repoblación natural. Selección de rutas óptimas para nuevas vías de comunicación. Progreso de la deforestación Seguimiento de la capa de Ozono Deforestación de la selva boliviana Fotografía en color verdadero

7 4. Estudios de vegetación Elaboración de mapas de recursos agrícolas y forestales. Con el tratamiento informático de las imágenes satélite se pueden discriminan las condiciones del suelo, los tipos de vegetación y su estado. A partir de estos datos es posible obtener la superficie cultivada o arbolada e incluso identificar las especies vegetales. Vegetación en Europa y norte de África Fotografía en color verdadero Fuente: CNES

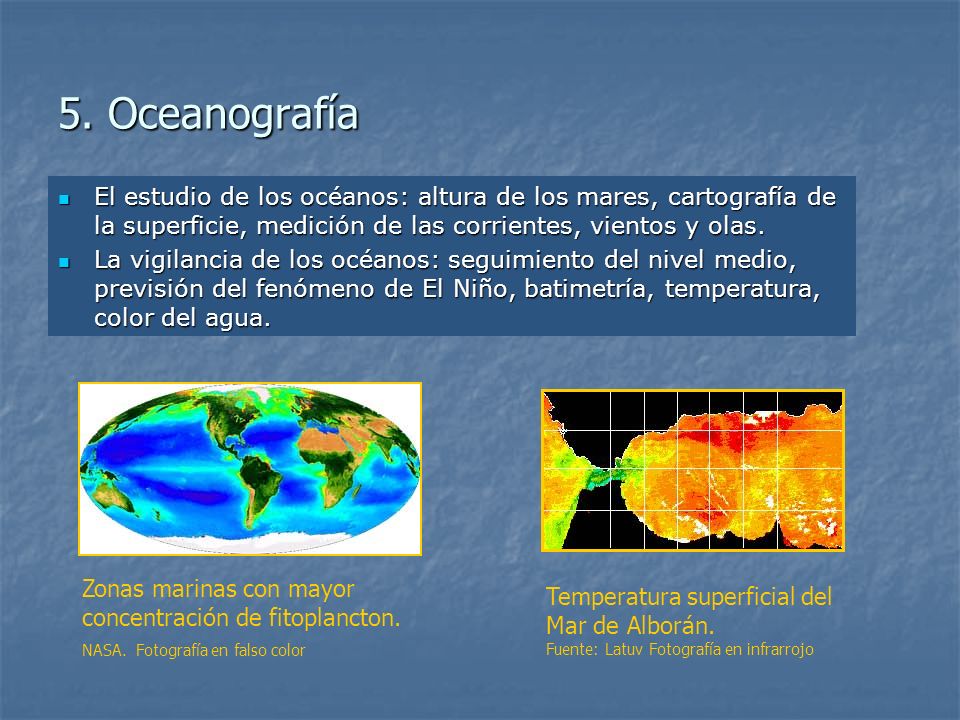

8 5. Oceanografía El estudio de los océanos: altura de los mares, cartografía de la superficie, medición de las corrientes, vientos y olas. El estudio de los océanos: altura de los mares, cartografía de la superficie, medición de las corrientes, vientos y olas. La vigilancia de los océanos: seguimiento del nivel medio, previsión del fenómeno de El Niño, batimetría, temperatura, color del agua. La vigilancia de los océanos: seguimiento del nivel medio, previsión del fenómeno de El Niño, batimetría, temperatura, color del agua. Zonas marinas con mayor concentración de fitoplancton. NASA. Fotografía en falso color Temperatura superficial del Mar de Alborán. Fuente: Latuv Fotografía en infrarrojo

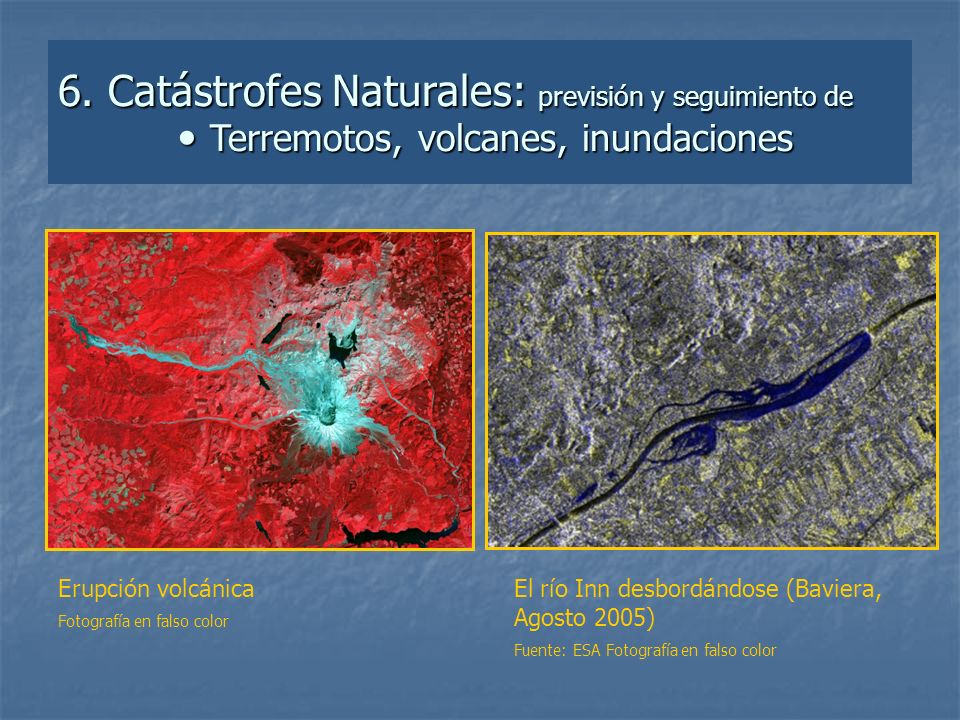

9 6. Catástrofes Naturales: previsión y seguimiento de Terremotos, volcanes, inundaciones El río Inn desbordándose (Baviera, Agosto 2005) Fuente: ESA Fotografía en falso color Erupción volcánica Fotografía en falso color

10 Tsunamis Sri Lanka 28-XII-2004 Fuente: Eurimage Costa de Banda Aceh, (Tailandia) antes del tsunami 23-VI-2004 Costa de Banda Aceh, (Tailandia) despues del tsunami 28-XII-2004

11 Incendios Incendio forestal de Guadalajara. Julio Fuente: ESA /Laboratorio de Teledetección INIA Fotografía en falso color California, Octubre 2008 Fotografía en color verdadero

12 Mareas negras Marea negra del Prestige (11/2002) Fuente: ESA/ESRIN Fotografía en blanco y negro Vertido del prestidge (11/2002), ENVISAT Fotografía en falso color

13 Regiones de luz - Región visible: - Región visible: formada por tres colores primarios: rojo (R), verde (G), azul (B) y que pueden captarse por separado (Color RGB) - Región infrarrojo (calor). Próximo: útil para masas vegetales. Medio: calor absorbido por el agua útil para medios húmedos. Lejano: calor emitido por la superficie terrestre - Región microondas - Región microondas: imágenes nocturnas, cartografía, etc La suma de las tres bandas produce la luz blanca

14 RESOLUCIÓN E Espacial (tamaño del píxel). Representa el área menor que puede distinguirse de su entorno. La del satélite LANDSAT es de 30mX30m cada píxel; la del SPOT, de 10m x10m. La del satélite Meteosat es de es de 1 Km X 1Km Temporal. Temporal. Frecuencia con la que se actualizan los datos en un sensor (tiempo que transcurre desde que el sensor toma una imagen hasta que toma otra imagen de la misma zona de la superficie terrestre). La del satélite Meteosat es de 15 minutos. Radiométrica Radiométrica Capacidad para discriminar las variaciones de intensidad de la radiación emitida por los objetos y se mide por la cantidad total de niveles o tonos diferentes de gris que posee una imagen. Espectral.. Espectral. Longitudes de onda o diferentes bandas en las que es capaz de medir. La del satélite Meteosat es de es hiperespectral porque opera en 12 bandas.

15 Técnicas fotográficas Fotografía digital RGB: Color natural (RGB=321) a cada píxel se le asigna un valor de rojo, verde y azul según la intensidad de su gris Fotografía digital RGB: Color natural (RGB=321) a cada píxel se le asigna un valor de rojo, verde y azul según la intensidad de su gris Valle de Lasa (Himalaya)

16 Todas las fotografías representan la misma escena: un incendio en el parque de Yelowstone, 1988

17 RGB=432: realzar detalles, vigor vegetal, recursos mineros, zonas ocupadas por agua, espacios urbanizados Fotografía digital RGB: Falso color a cada píxel se le asigna un valor de las bandas de rojo, verde y azul según lo que interese destacar. Fotografía digital RGB: Falso color a cada píxel se le asigna un valor de las bandas de rojo, verde y azul según lo que interese destacar. -Rojo: vegetación -Amarillo o beige: vegetación escasa o pastizales - Gris azulado: zonas urbanizadas o rocas desnudas - Negro: agua - blanco: arenas o costas salinas

18

19 Visualización de un incendio RGB=321: color real RGB=754 infrarrojo medio y próximo

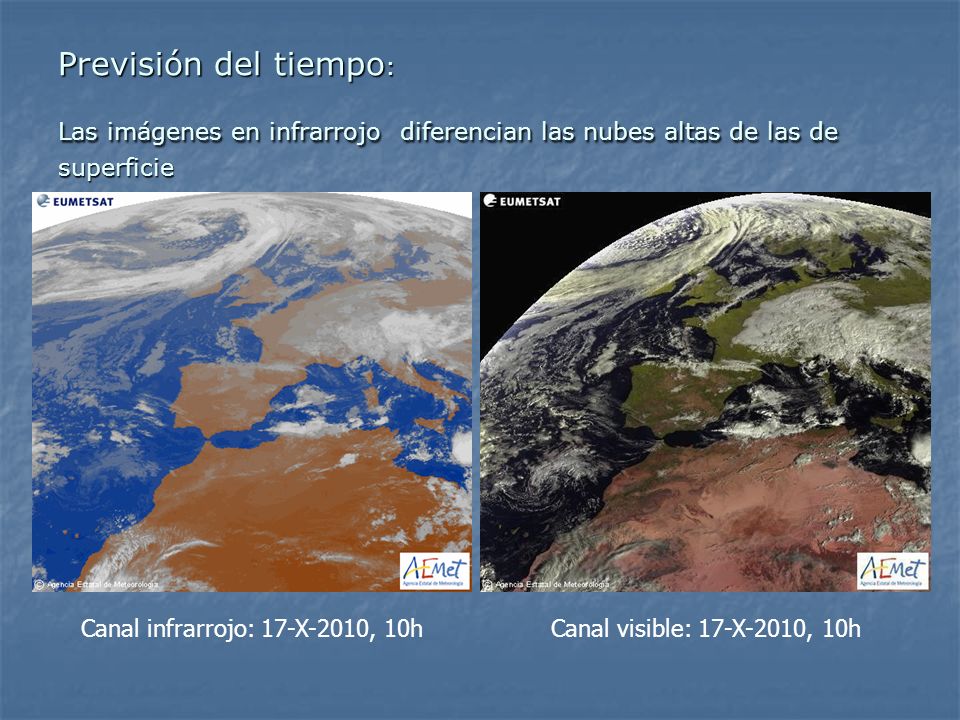

20 Previsión del tiempo : Las imágenes en infrarrojo diferencian las nubes altas de las de superficie Canal infrarrojo: 17-X-2010, 10hCanal visible: 17-X-2010, 10h

21 Imagen por microondas: captan las microondas que emiten los cuerpos, más cuanto más fríos estén Hundimiento de la plataforma Larsen (Antártida) en Su superficie es similar a la de la isla de Mallorca. Tardó 35 días en desaparecer.
