Automatización y Robótica 2do parcial actividades PLC Rslogix 500

Presentación del tema: "Automatización y Robótica 2do parcial actividades PLC Rslogix 500"— Transcripción de la presentación:

1 Automatización y Robótica 2do parcial actividades PLC Rslogix 500
Profesor: Juan José Gloria P. Alumno__________________ Matricula: ________________ Grupo _______________

2 Temas El ambiente del PLC AB Menú principal Entradas –salidas
Automatización Cortina Actividad 1 Entras y salidas Actividad 2 de automatización Simulador de llenado batch Actividad 3 Entras y salidas Actividad 4 automatización

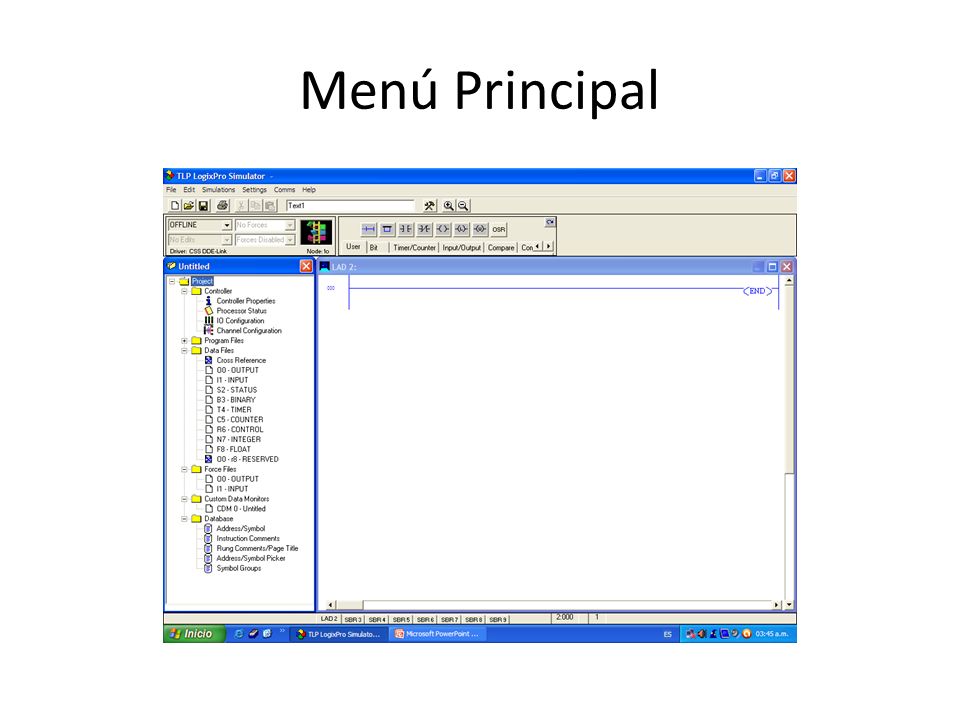

3 Menú Principal

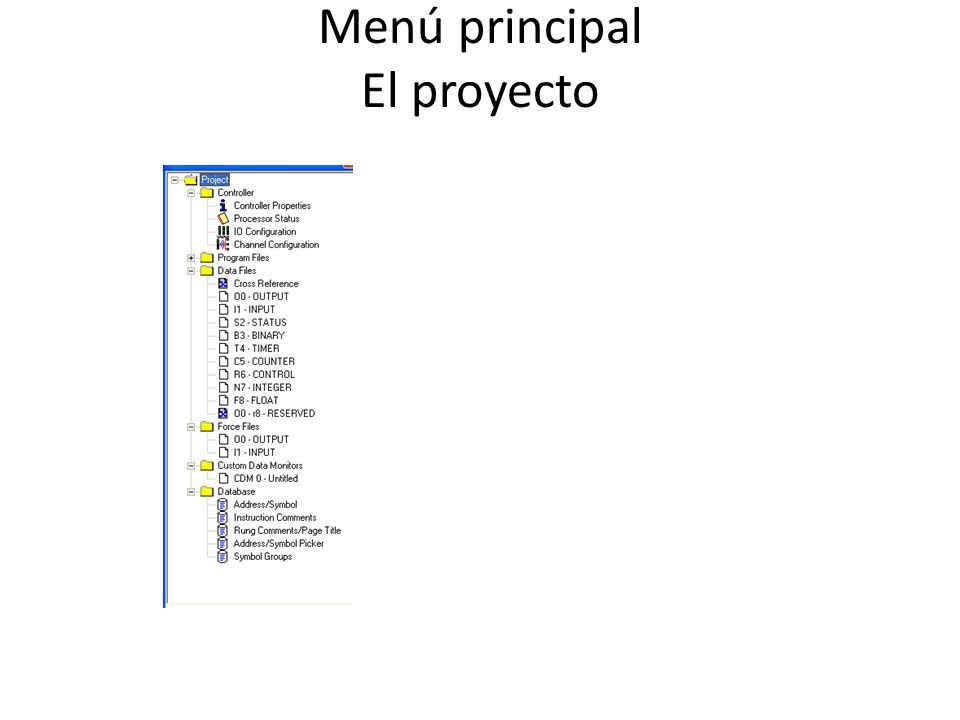

4 Menú principal El proyecto

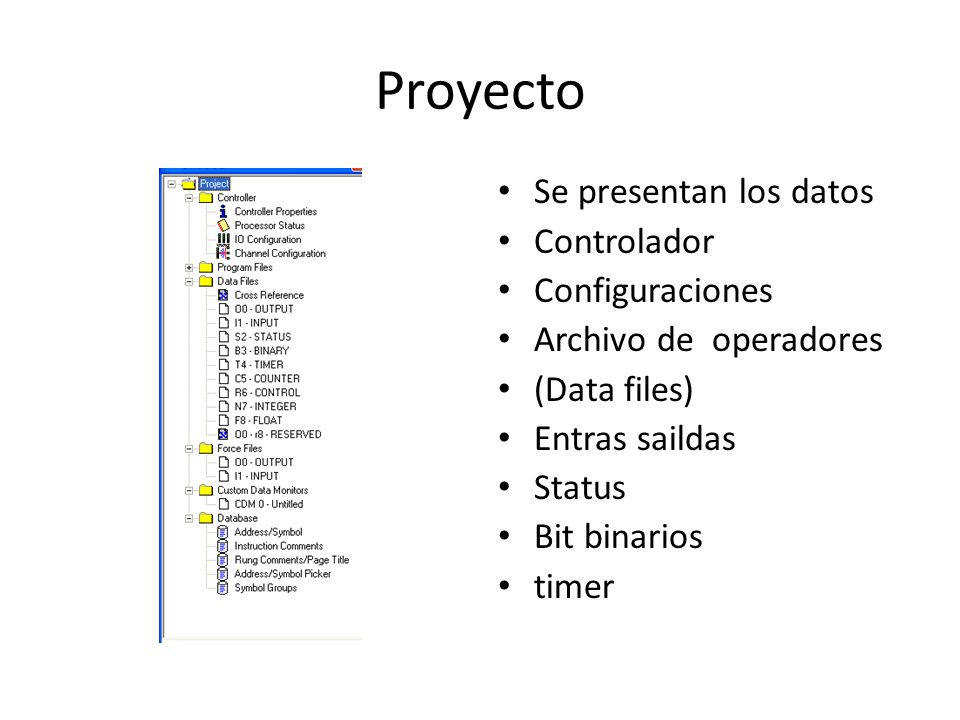

5 Proyecto Se presentan los datos Controlador Configuraciones
Archivo de operadores (Data files) Entras saildas Status Bit binarios timer

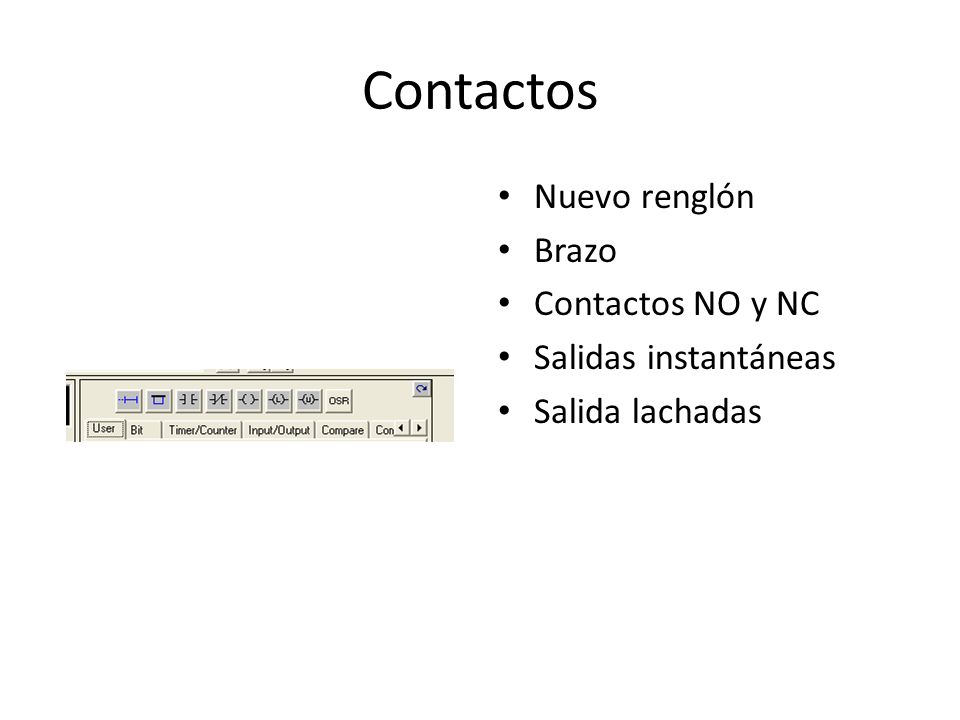

6 Menú principal de contactos

7 Contactos Nuevo renglón Brazo Contactos NO y NC Salidas instantáneas
Salida lachadas

8 Cargar, descargar y monitorear
Ir fuera de línea Ir a on line (en línea) Descargar (mandar al PLC el programa)

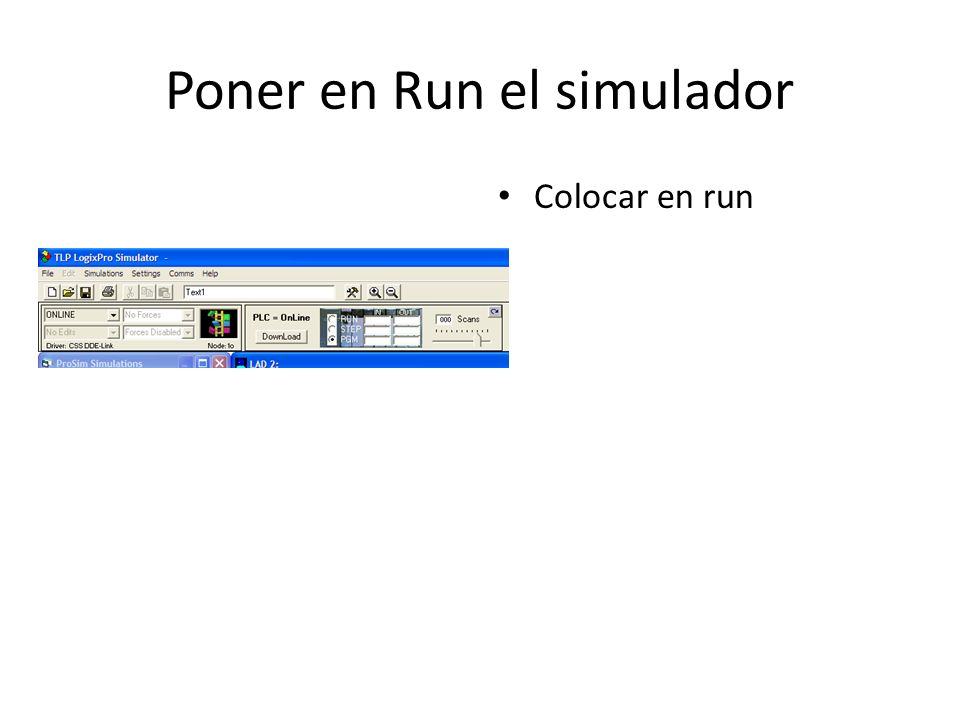

9 Poner en Run el simulador
Colocar en run

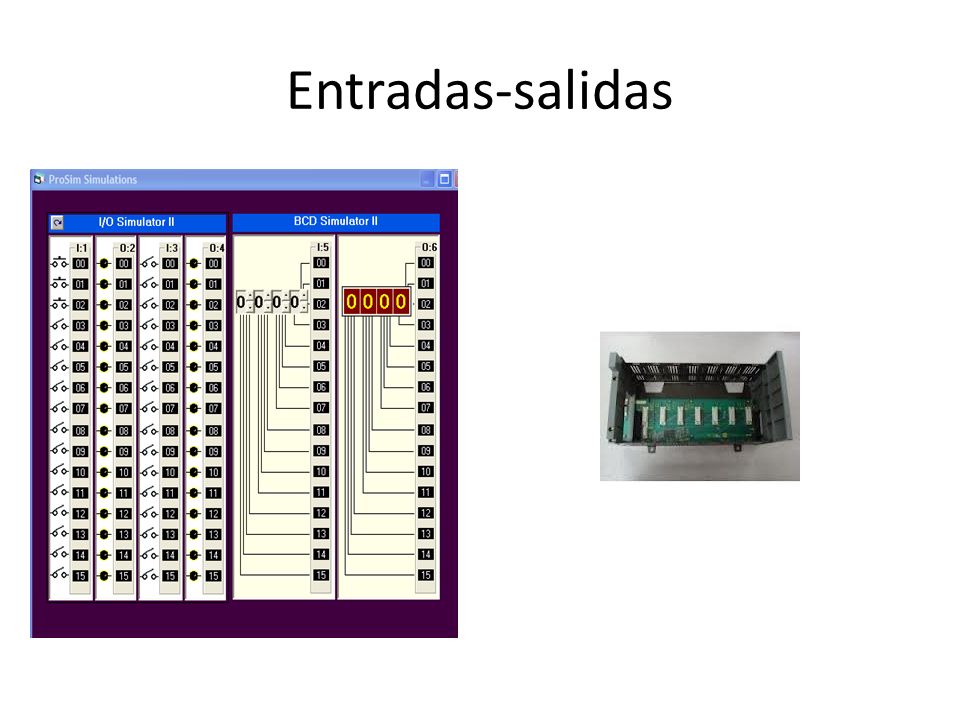

10 Entradas-salidas

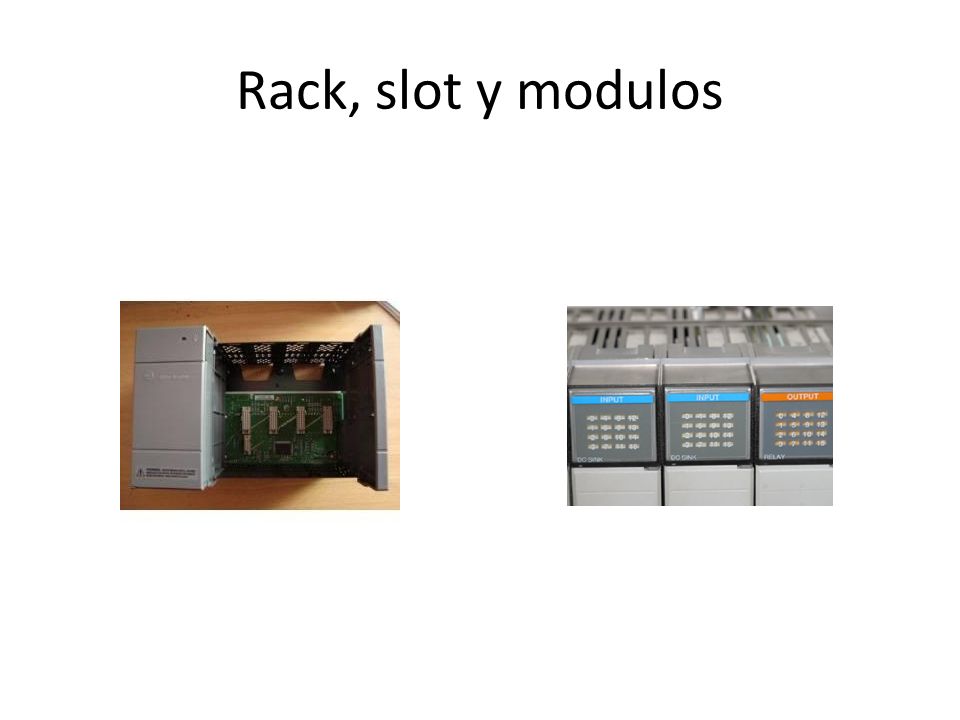

11 Rack, slot y modulos

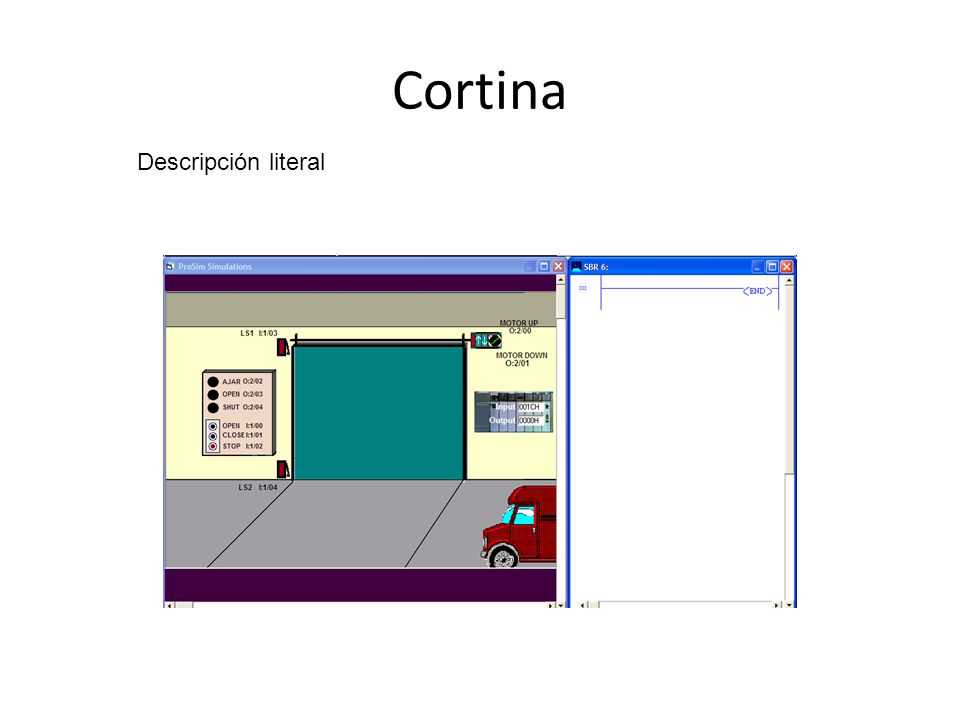

12 Cortina Descripción literal

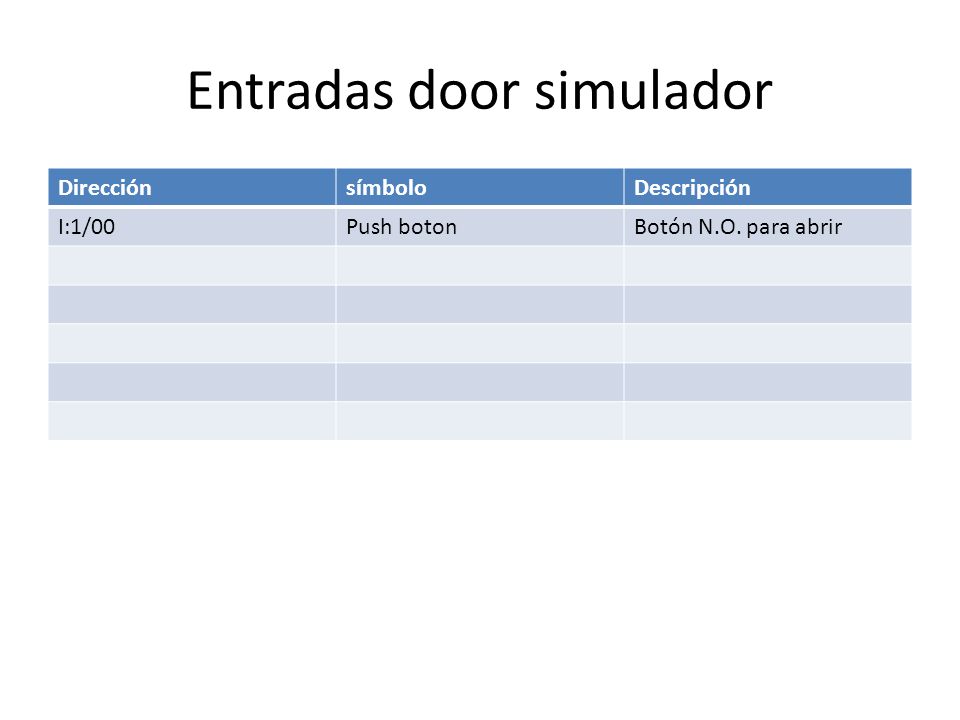

13 Entradas door simulador
Dirección símbolo Descripción I:1/00 Push boton Botón N.O. para abrir

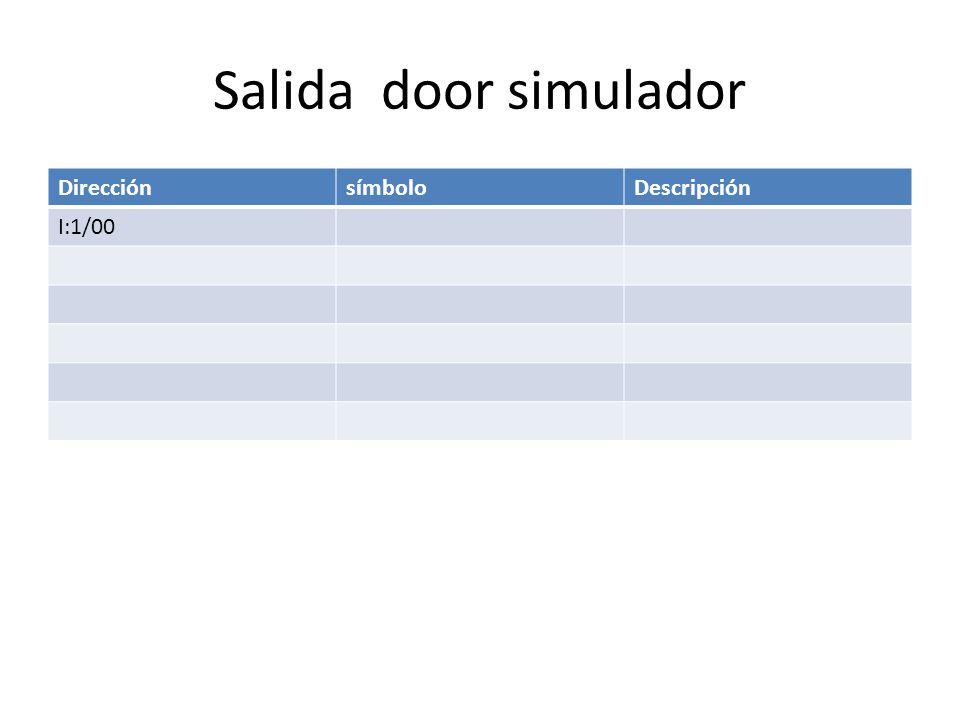

14 Salida door simulador Dirección símbolo Descripción I:1/00

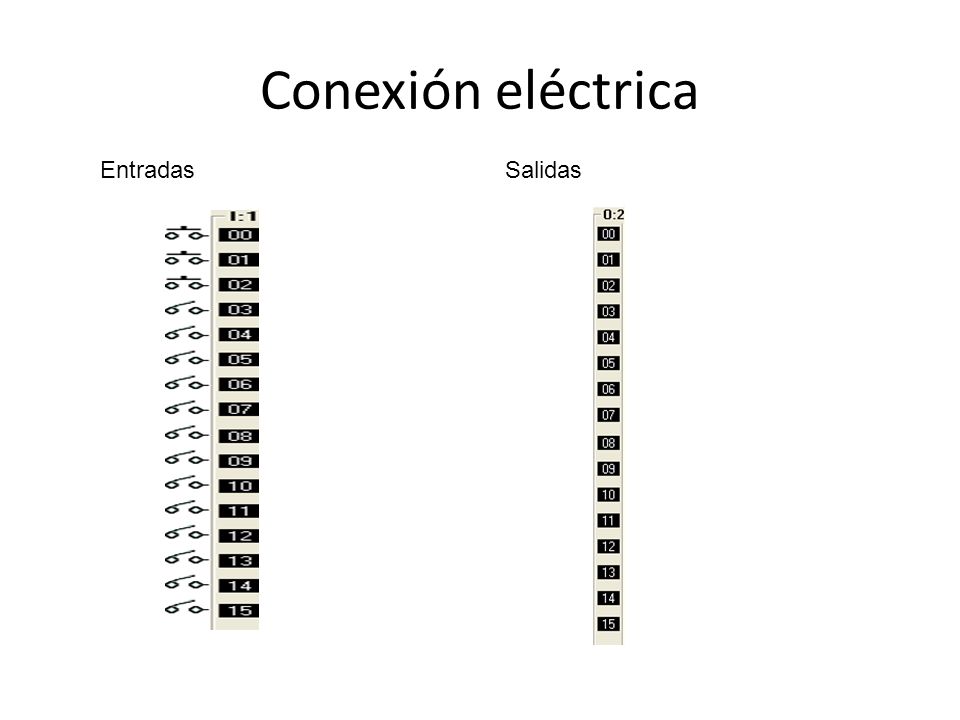

15 Conexión eléctrica Entradas Salidas

16 Automatización del door
Deberá subir y bajar en forma automática Contar con protecciones del motor Deberá utilizar las luces piloto del panel

17 Grafcet

18 Automatizar Colocar la programación en escalera

19 Batch simulador

20 Entradas door simulador
Dirección Símbolo Comentario I:1/00

21 salida batch simulador
Dirección Símbolo Comentario I:2/00

22 Automatizar Llenar y vaciar
Llenar, contar con un un timer y después vaciar. Llenar, contar con un un timer, y después vaciar.(hacer cinco ciclos)

23 Grafcet

24 automatizacion

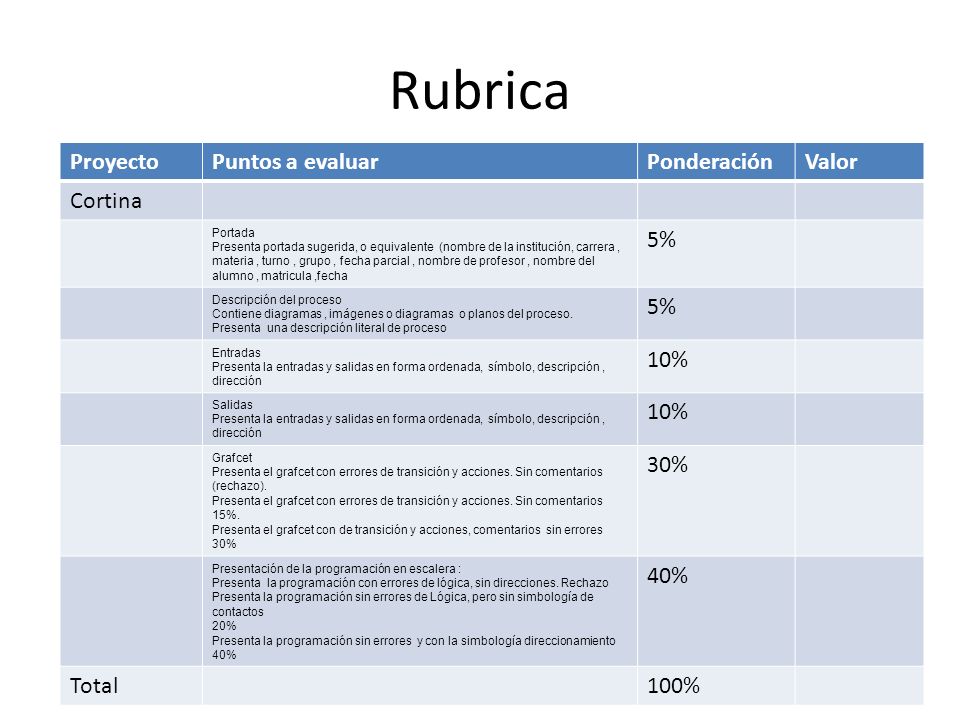

25 Rubrica Proyecto Puntos a evaluar Ponderación Valor Cortina 5% 10% 30%
Portada Presenta portada sugerida, o equivalente (nombre de la institución, carrera , materia , turno , grupo , fecha parcial , nombre de profesor , nombre del alumno , matricula ,fecha 5% Descripción del proceso Contiene diagramas , imágenes o diagramas o planos del proceso. Presenta una descripción literal de proceso Entradas Presenta la entradas y salidas en forma ordenada, símbolo, descripción , dirección 10% Salidas Grafcet Presenta el grafcet con errores de transición y acciones. Sin comentarios (rechazo). Presenta el grafcet con errores de transición y acciones. Sin comentarios 15%. Presenta el grafcet con de transición y acciones, comentarios sin errores 30% 30% Presentación de la programación en escalera : Presenta la programación con errores de lógica, sin direcciones. Rechazo Presenta la programación sin errores de Lógica, pero sin simbología de contactos 20% Presenta la programación sin errores y con la simbología direccionamiento 40% 40% Total 100%

26 Rubrica Proyecto Puntos a evaluar Ponderación Valor Mezclador 15% 30%
Entradas Presenta la entradas y salidas en forma ordenada, símbolo, descripción , dirección 15% Salidas Grafcet Presenta el grafcet con errores de transición y acciones. Sin comentarios (rechazo). Presenta el grafcet con errores de transición y acciones. Sin comentarios 15%. Presenta el grafcet con de transición y acciones, comentarios sin errores 30% 30% Presentación de la programación en escalera : Presenta la programación con errores de lógica, sin direcciones. Rechazo Presenta la programación sin errores de Lógica, pero sin simbología de contactos 20% Presenta la programación sin errores y con la simbología direccionamiento 40% 40% Total 100%
