PÉRDIDAS NO TÉCNICAS Clasificación de las pérdidas no técnicas

Presentación del tema: "PÉRDIDAS NO TÉCNICAS Clasificación de las pérdidas no técnicas"— Transcripción de la presentación:

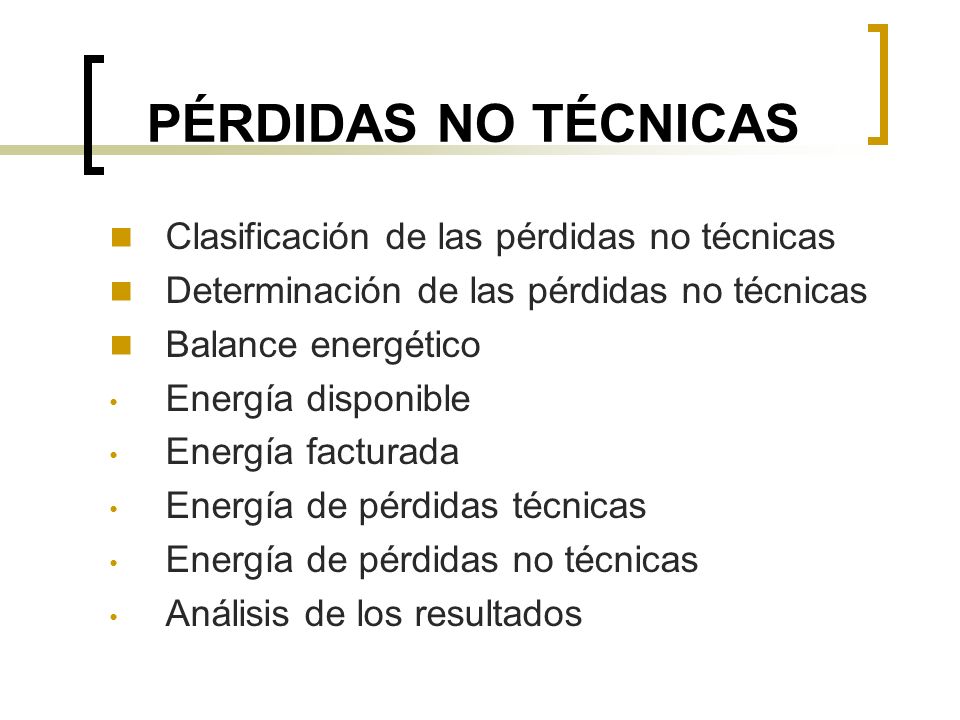

1 PÉRDIDAS NO TÉCNICAS Clasificación de las pérdidas no técnicas
Determinación de las pérdidas no técnicas Balance energético Energía disponible Energía facturada Energía de pérdidas técnicas Energía de pérdidas no técnicas Análisis de los resultados

2 CLASIFICACIÓN DE LAS PÉRDIDAS NO TÉCNICAS.
Pérdidas por robo o conexiones ilegales Pérdidas por fraude en los sistemas de medición Pérdidas administrativas y comerciales

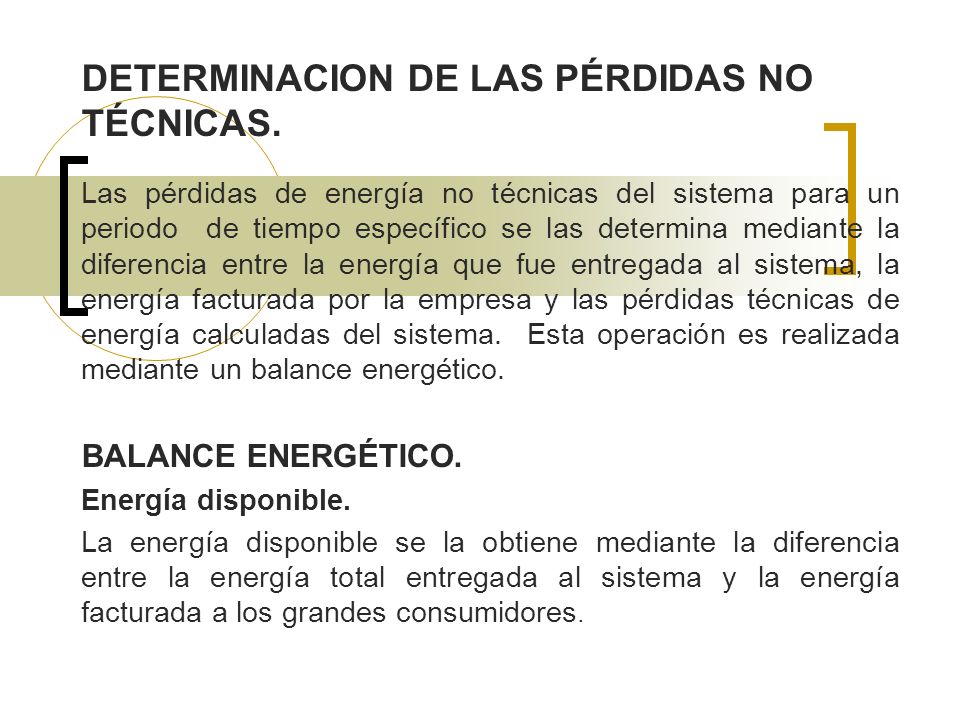

3 DETERMINACION DE LAS PÉRDIDAS NO TÉCNICAS.
Las pérdidas de energía no técnicas del sistema para un periodo de tiempo específico se las determina mediante la diferencia entre la energía que fue entregada al sistema, la energía facturada por la empresa y las pérdidas técnicas de energía calculadas del sistema. Esta operación es realizada mediante un balance energético. BALANCE ENERGÉTICO. Energía disponible. La energía disponible se la obtiene mediante la diferencia entre la energía total entregada al sistema y la energía facturada a los grandes consumidores.

4 La energía disponible de la Empresa Eléctrica Milagro para el mes de junio del 2005 se muestra en la tabla XLV. Energía Facturada. La energía facturada corresponde a la venta de energía por parte de la empresa y se la contabiliza de acuerdo al tipo de abonado.

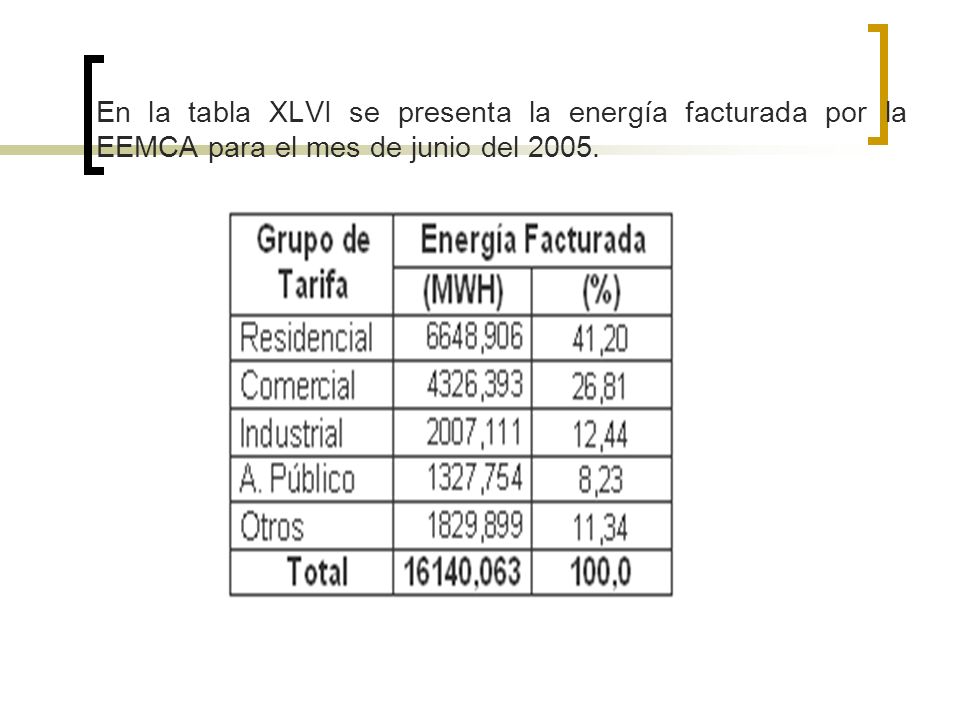

5 En la tabla XLVI se presenta la energía facturada por la EEMCA para el mes de junio del 2005.

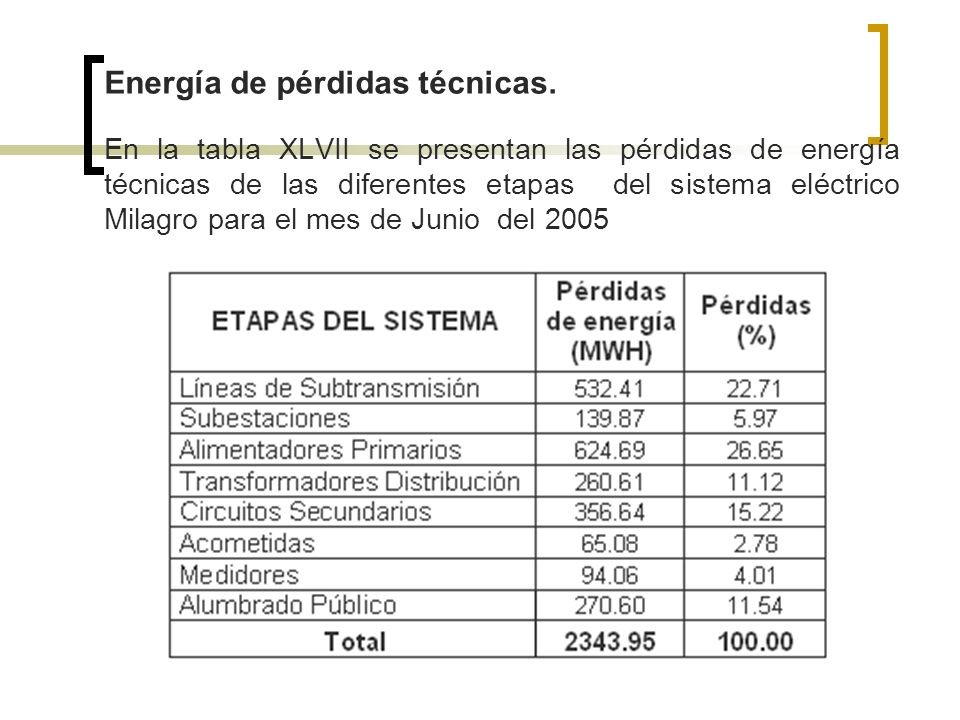

6 Energía de pérdidas técnicas.
En la tabla XLVII se presentan las pérdidas de energía técnicas de las diferentes etapas del sistema eléctrico Milagro para el mes de Junio del 2005

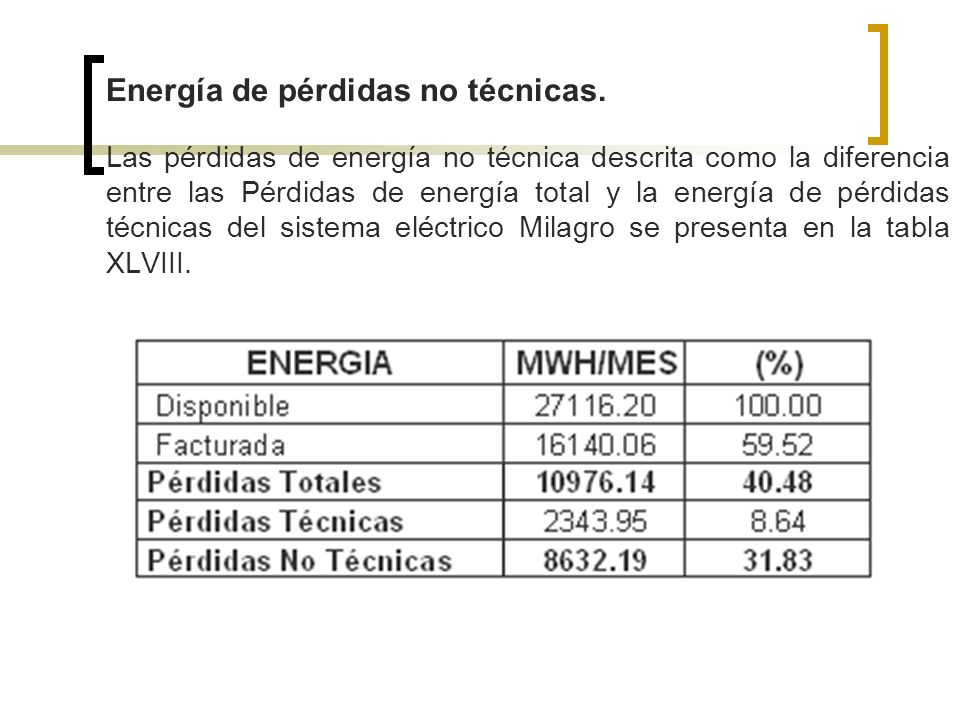

7 Energía de pérdidas no técnicas.
Las pérdidas de energía no técnica descrita como la diferencia entre las Pérdidas de energía total y la energía de pérdidas técnicas del sistema eléctrico Milagro se presenta en la tabla XLVIII.

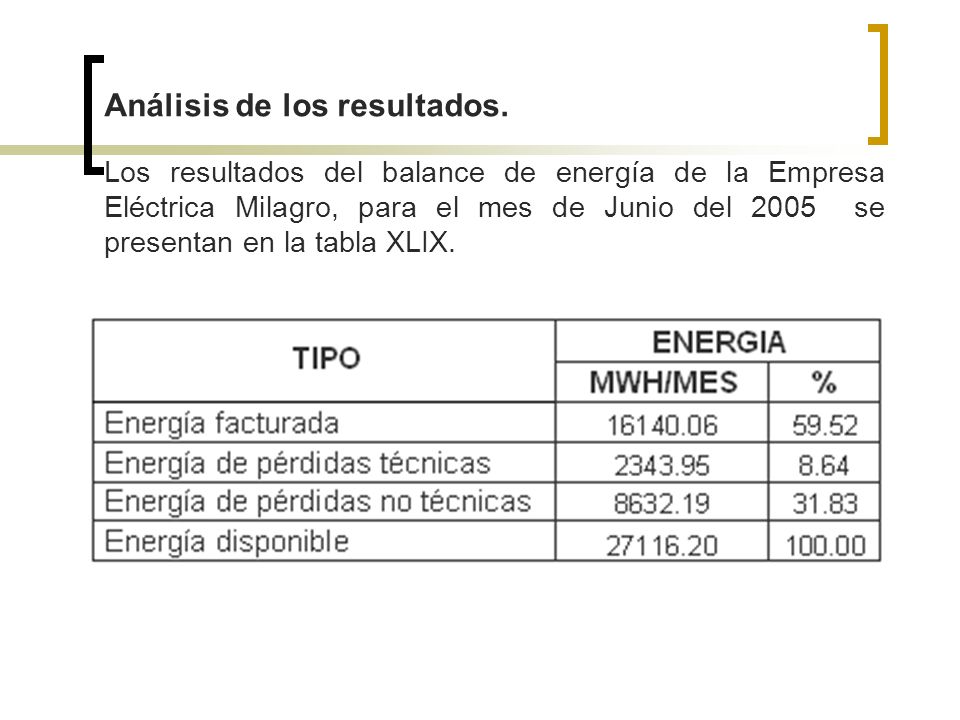

8 Análisis de los resultados.
Los resultados del balance de energía de la Empresa Eléctrica Milagro, para el mes de Junio del se presentan en la tabla XLIX.

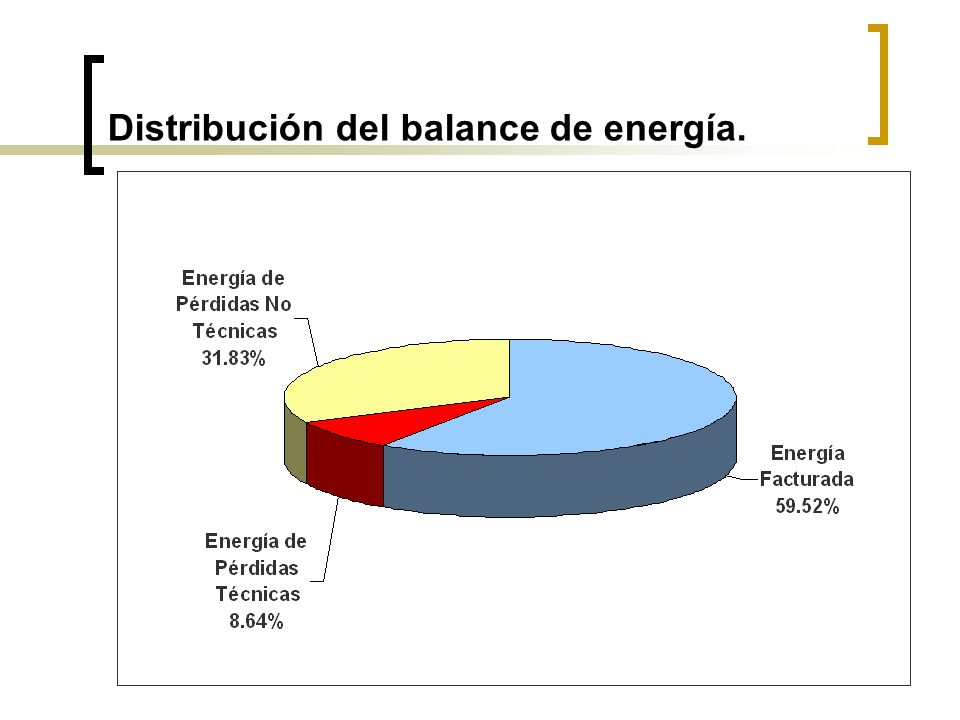

9 Distribución del balance de energía.

10 Los resultados del balance de energía del sistema total de la EEMCA para el período entre Julio del 2004 y Junio del 2005 cuyo resumen se presenta en la tabla L

11 Distribución del balance de energía de la EEMCA para el período entre Julio del 2004 y Junio del 2005.
