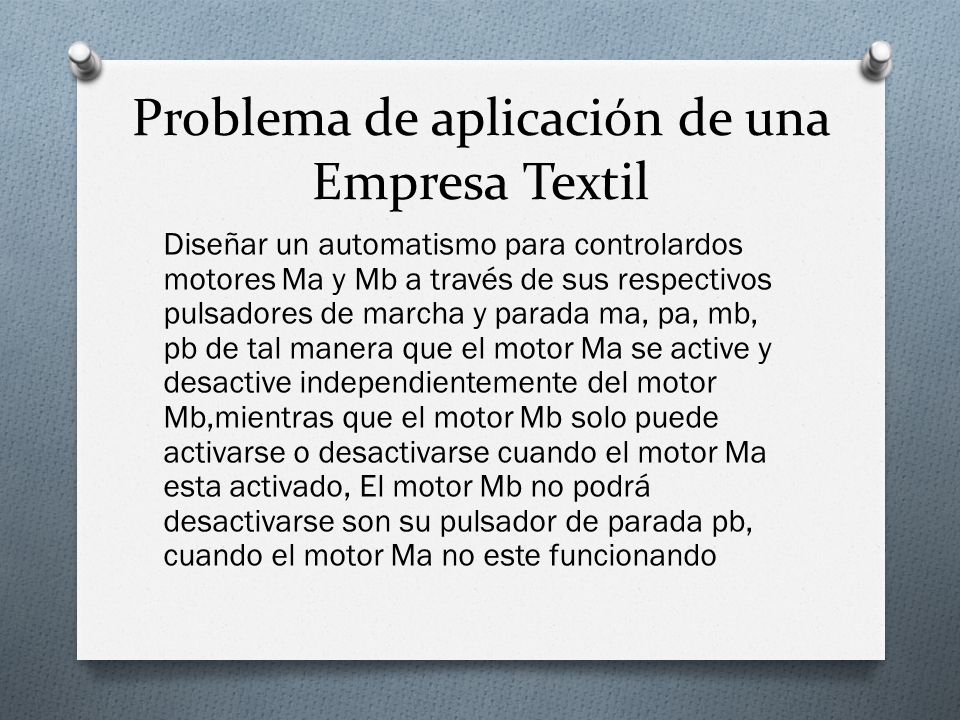

2 Problema de aplicación de una Empresa Textil Diseñar un automatismo para controlardos motores Ma y Mb a través de sus respectivos pulsadores de marcha y parada ma, pa, mb, pb de tal manera que el motor Ma se active y desactive independientemente del motor Mb,mientras que el motor Mb solo puede activarse o desactivarse cuando el motor Ma esta activado, El motor Mb no podrá desactivarse son su pulsador de parada pb, cuando el motor Ma no este funcionando

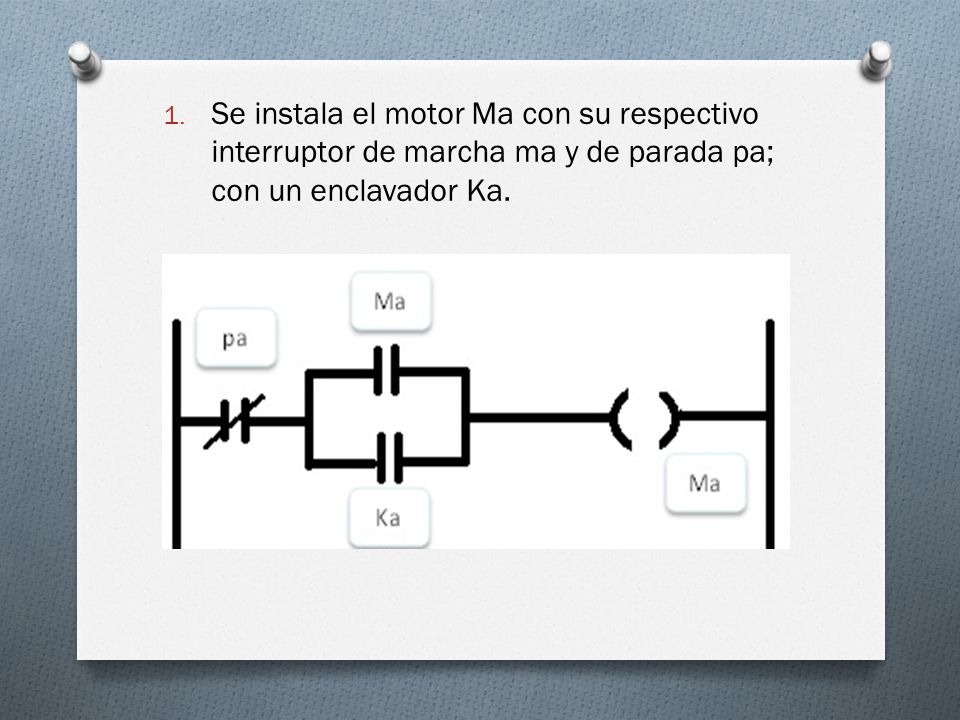

3 1. Se instala el motor Ma con su respectivo interruptor de marcha ma y de parada pa; con un enclavador Ka.

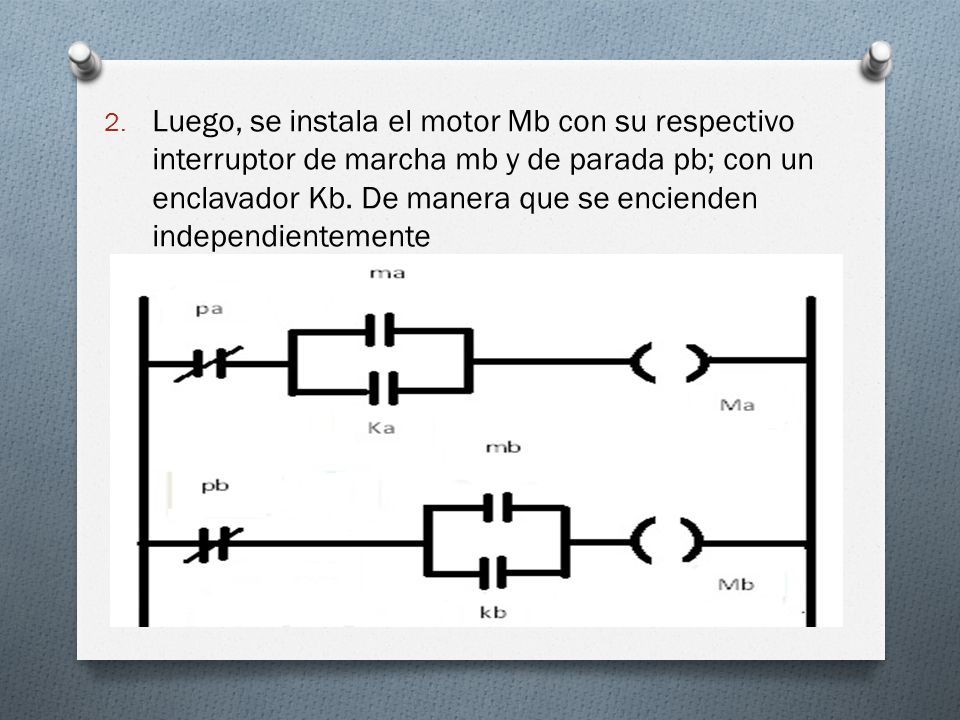

4 2. Luego, se instala el motor Mb con su respectivo interruptor de marcha mb y de parada pb; con un enclavador Kb. De manera que se encienden independientemente

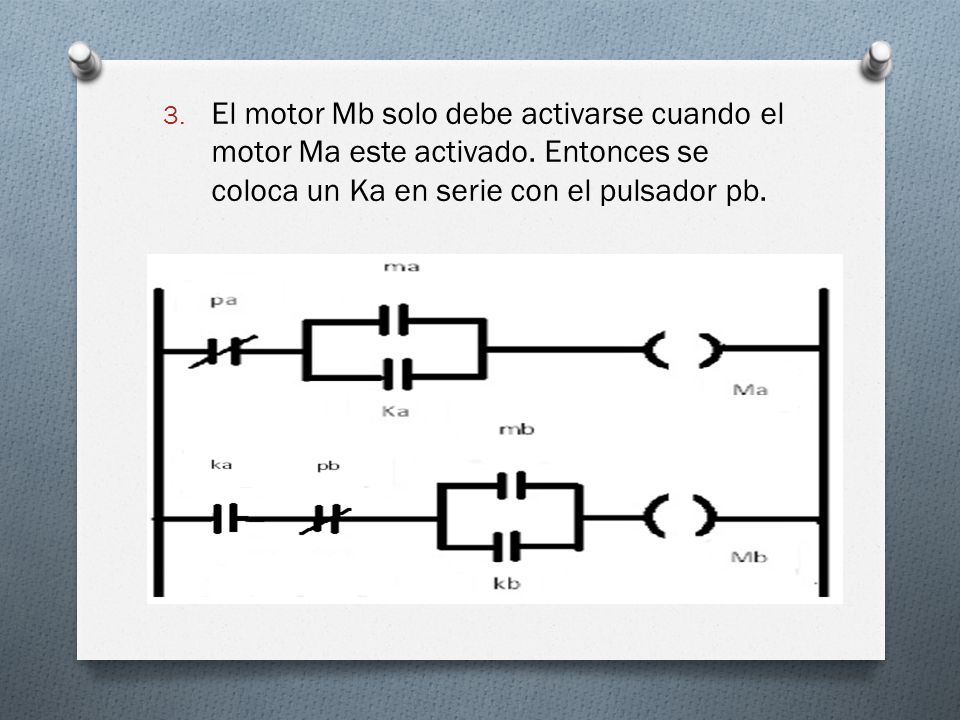

5 3. El motor Mb solo debe activarse cuando el motor Ma este activado. Entonces se coloca un Ka en serie con el pulsador pb.

6 4. Pero para apagar el motor Mb, el motor Ma debe estar funcionando. Entonces se conectan en paralelo los contactores de ka y kb.

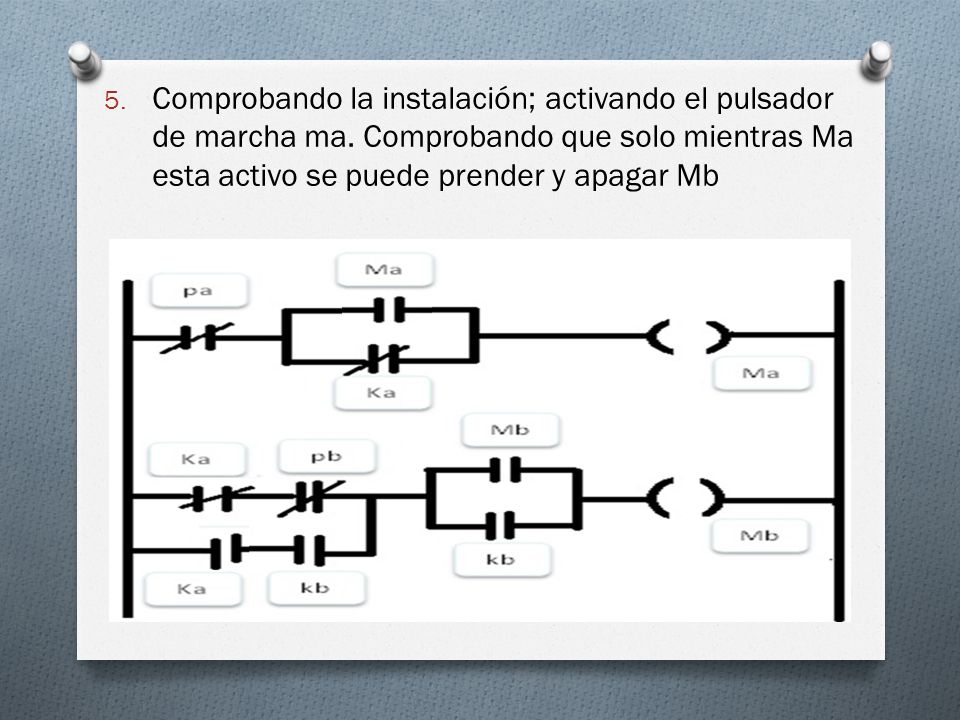

7 5. Comprobando la instalación; activando el pulsador de marcha ma. Comprobando que solo mientras Ma esta activo se puede prender y apagar Mb

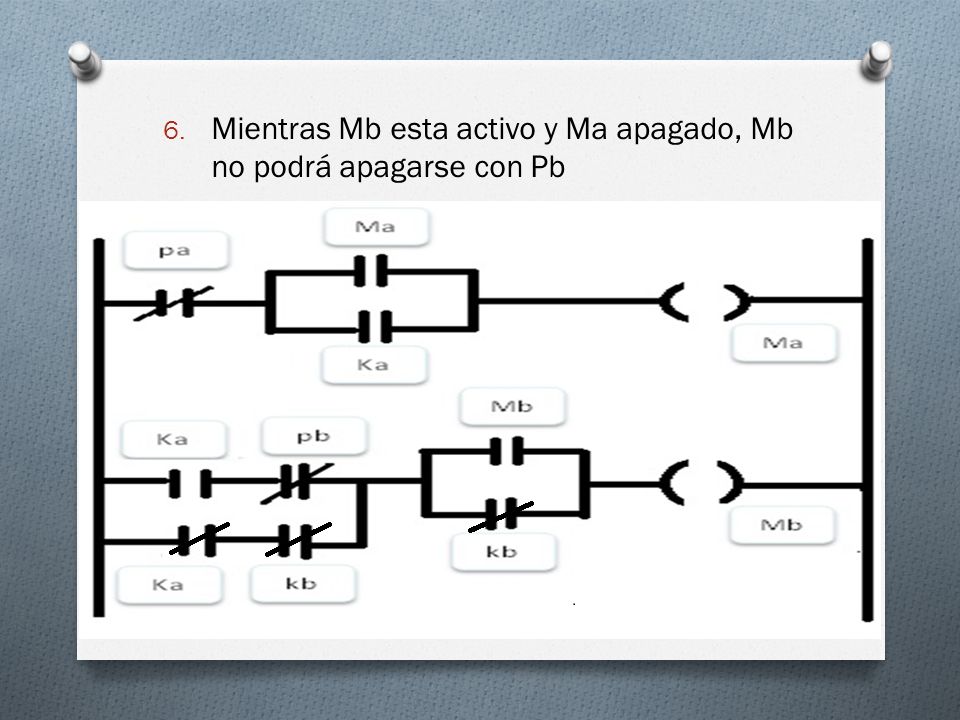

8 6. Mientras Mb esta activo y Ma apagado, Mb no podrá apagarse con Pb

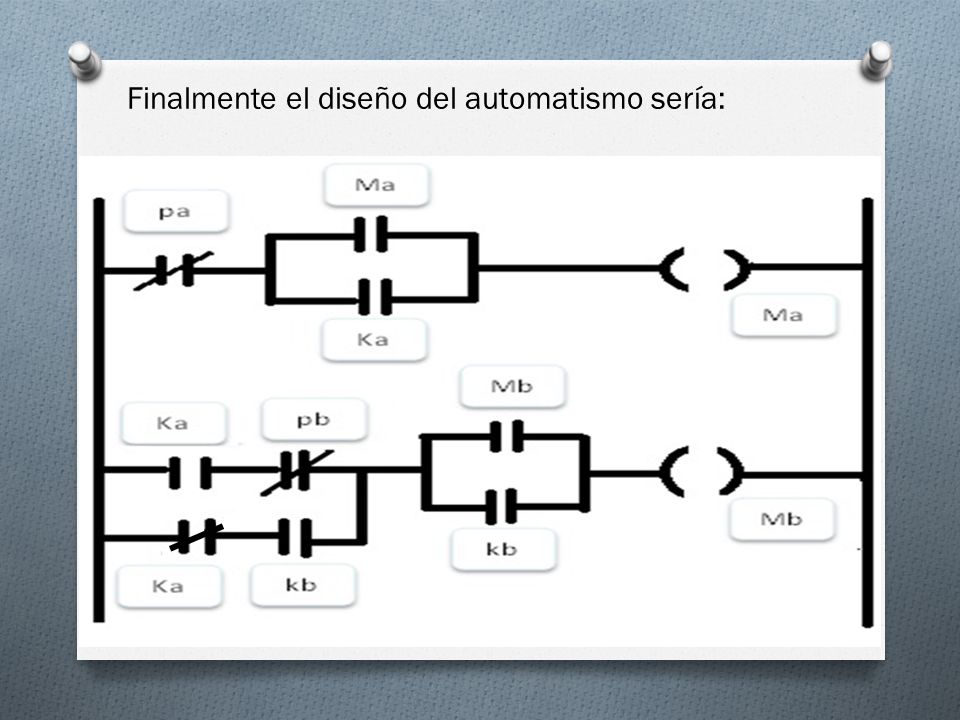

9 Finalmente el diseño del automatismo sería:
