Optimización en la producción de Agua Caliente Sanitaria

Presentación del tema: "Optimización en la producción de Agua Caliente Sanitaria"— Transcripción de la presentación:

1 Optimización en la producción de Agua Caliente Sanitaria

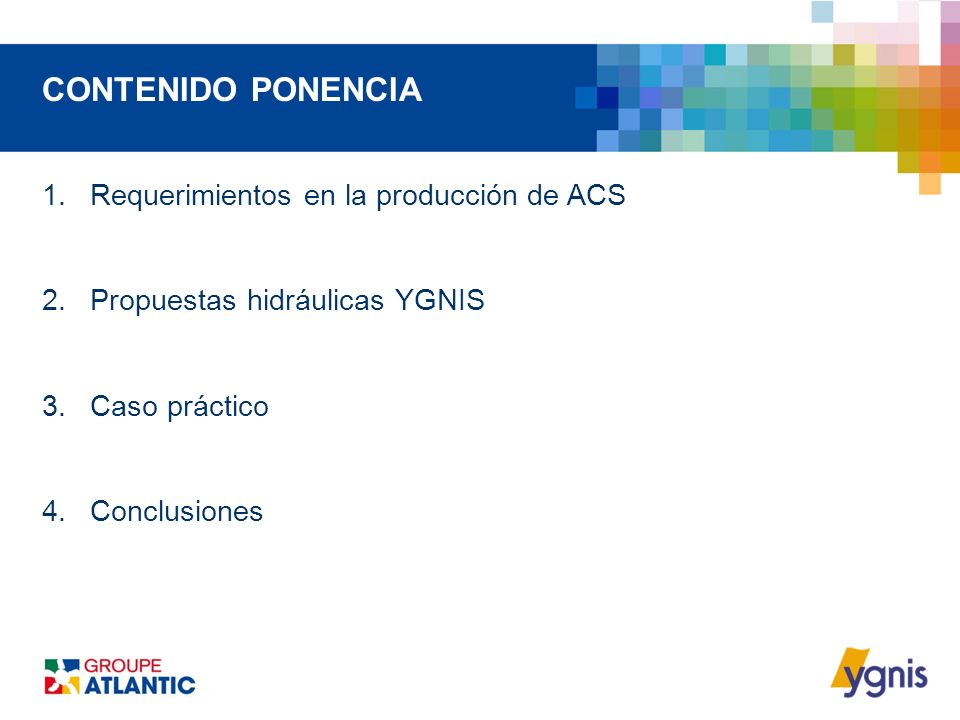

2 CONTENIDO PONENCIA Requerimientos en la producción de ACS
Propuestas hidráulicas YGNIS Caso práctico Conclusiones 2

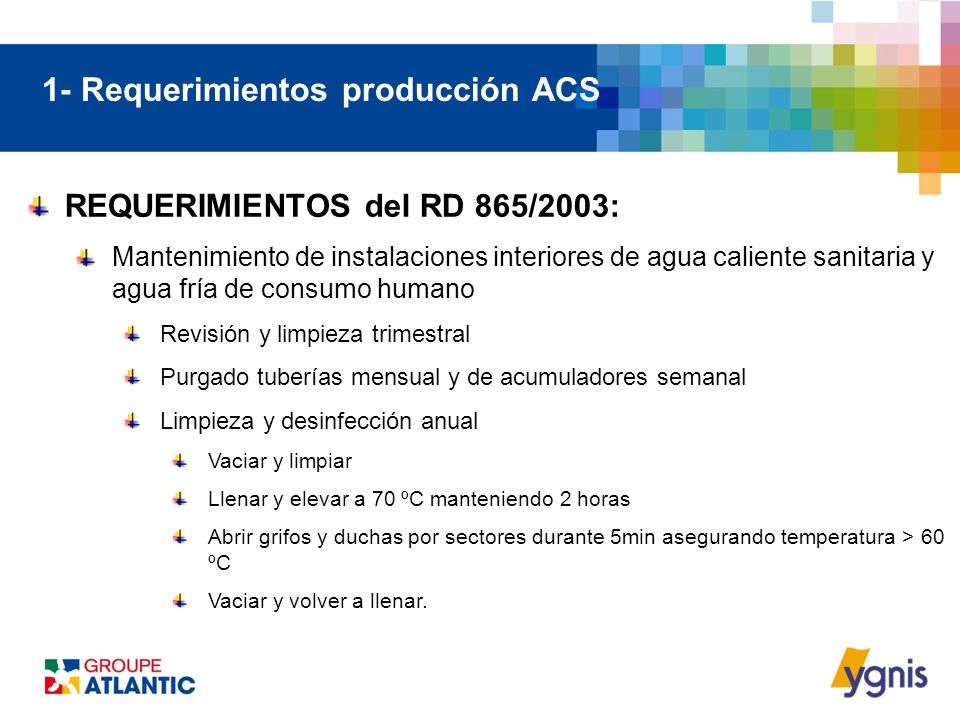

3 1- Requerimientos producción ACS
REQUERIMIENTOS del RD 865/2003: Mantenimiento de instalaciones interiores de agua caliente sanitaria y agua fría de consumo humano Revisión y limpieza trimestral Purgado tuberías mensual y de acumuladores semanal Limpieza y desinfección anual Vaciar y limpiar Llenar y elevar a 70 ºC manteniendo 2 horas Abrir grifos y duchas por sectores durante 5min asegurando temperatura > 60 ºC Vaciar y volver a llenar. RD 865/2003 -> se establecen los criterios higiénicos-sanitarios para la prevención y control de la legionelosis 3

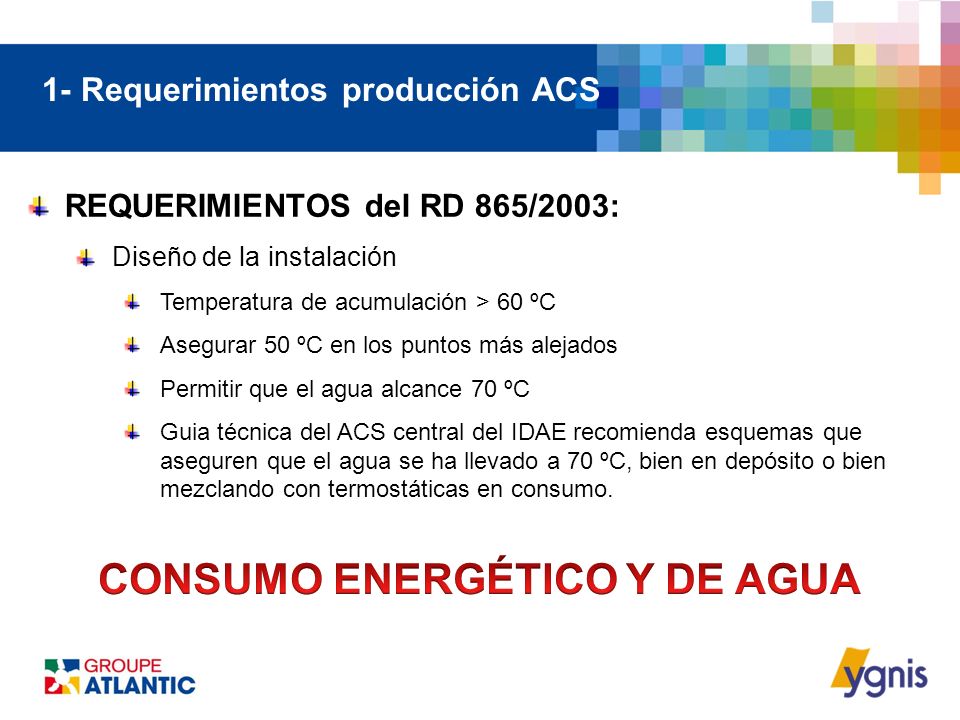

4 CONSUMO ENERGÉTICO Y DE AGUA
1- Requerimientos producción ACS REQUERIMIENTOS del RD 865/2003: Diseño de la instalación Temperatura de acumulación > 60 ºC Asegurar 50 ºC en los puntos más alejados Permitir que el agua alcance 70 ºC Guia técnica del ACS central del IDAE recomienda esquemas que aseguren que el agua se ha llevado a 70 ºC, bien en depósito o bien mezclando con termostáticas en consumo. RD 865/2003 -> se establecen los criterios higiénicos-sanitarios para la prevención y control de la legionelosis CONSUMO ENERGÉTICO Y DE AGUA 4

5 EL ESQUEMA TRADICIONAL PENALIZA LA CONDENSACIÓN
1- Requerimientos producción ACS ESQUEMA TRADICIONAL Impulsión a 80 ºC para alcanzar 70 ºC en depósito Retorno de AT eleva la temperatura del retorno común penalizando condensación EL ESQUEMA TRADICIONAL PENALIZA LA CONDENSACIÓN

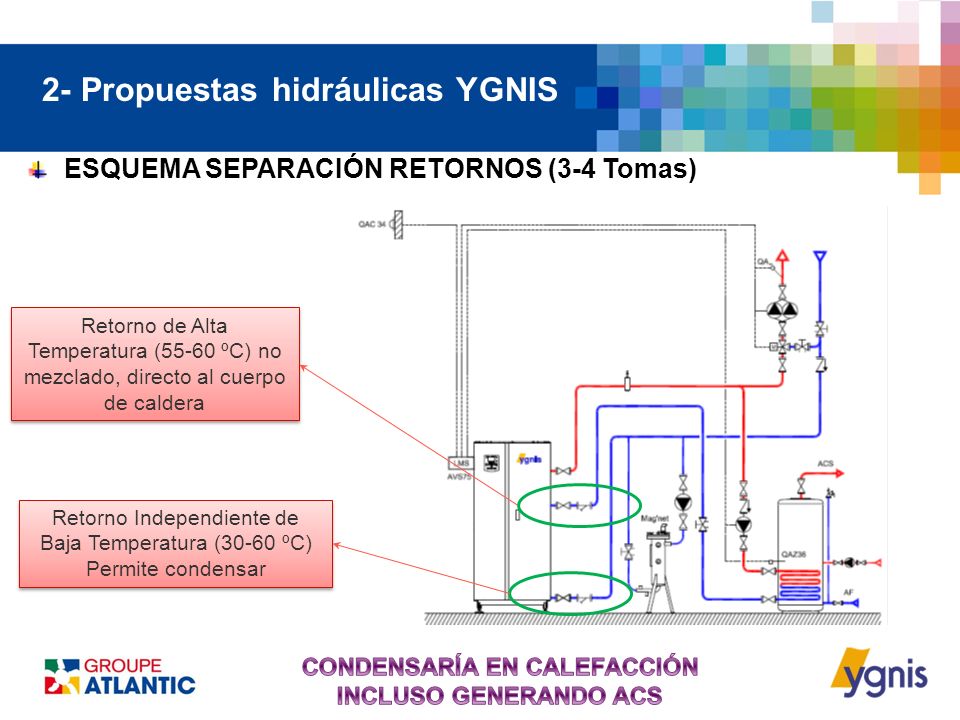

6 CONDENSARÍA EN CALEFACCIÓN INCLUSO GENERANDO ACS
2- Propuestas hidráulicas YGNIS ESQUEMA SEPARACIÓN RETORNOS (3-4 Tomas) Retorno de Alta Temperatura (55-60 ºC) no mezclado, directo al cuerpo de caldera Retorno Independiente de Baja Temperatura (30-60 ºC) Permite condensar CONDENSARÍA EN CALEFACCIÓN INCLUSO GENERANDO ACS

7 2- Propuestas hidráulicas YGNIS

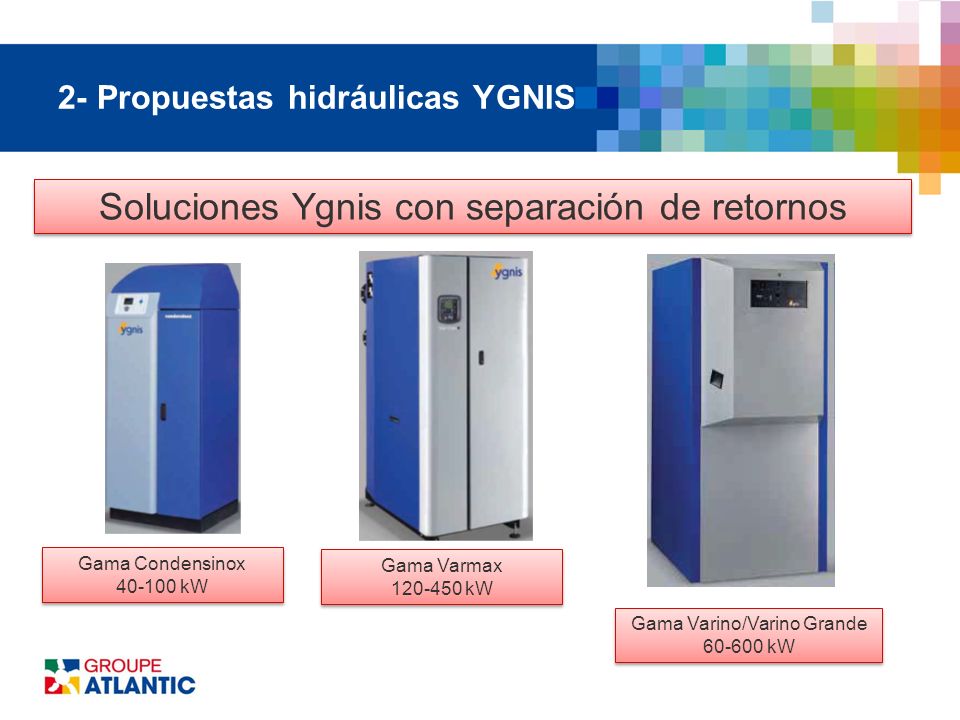

Soluciones Ygnis con separación de retornos Gama Condensinox kW Gama Varmax kW Gama Varino/Varino Grande kW

8 CONDENSACIÓN EN LA GENERACIÓN DE ACS
2- Propuestas hidráulicas YGNIS ESQUEMA 4 TOMAS - CONDENSACIÓN CIRCUITO ACS Recuperación en circuito de consumo (Retorno ºC) Ŋ 108 % CONDENSACIÓN EN LA GENERACIÓN DE ACS

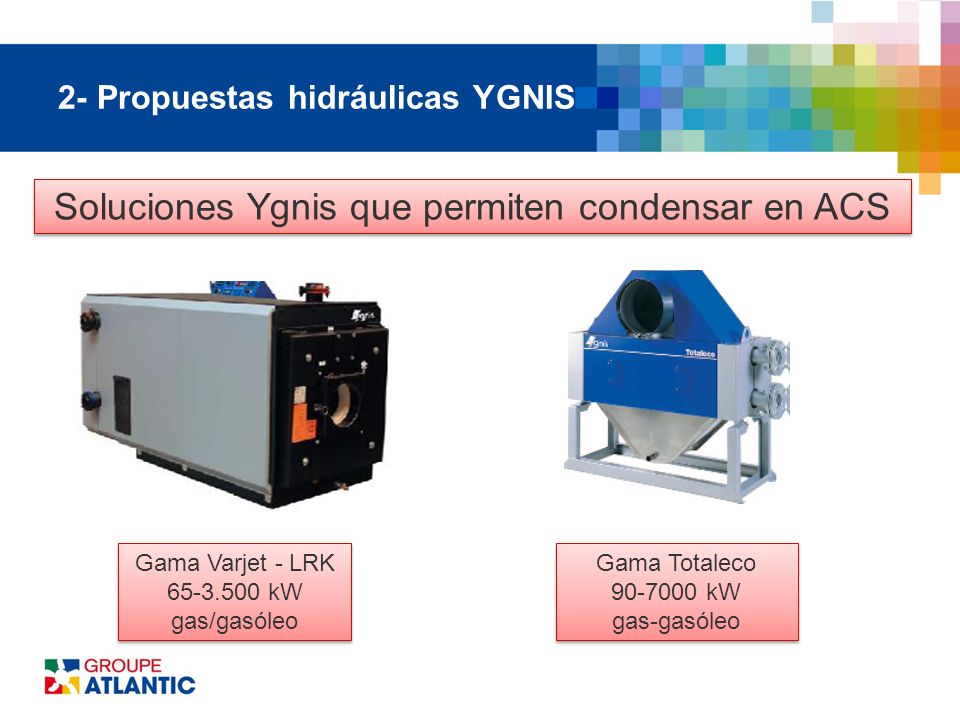

9 2- Propuestas hidráulicas YGNIS
Soluciones Ygnis que permiten condensar en ACS Gama Varjet - LRK kW gas/gasóleo Gama Totaleco kW gas-gasóleo

10 REDUCIR ACUMULACIÓN MEJORA LA EFICIENCIA DEL SISTEMA
2- Propuestas hidráulicas YGNIS ESQUEMA PRODUCCIÓN SEMI-INSTANTÁNEA Sanigaz Condens Generador a gas kW Con acumulación litros Corflow litros Interacumulador con Pot. Serpentin kW REDUCIR ACUMULACIÓN MEJORA LA EFICIENCIA DEL SISTEMA

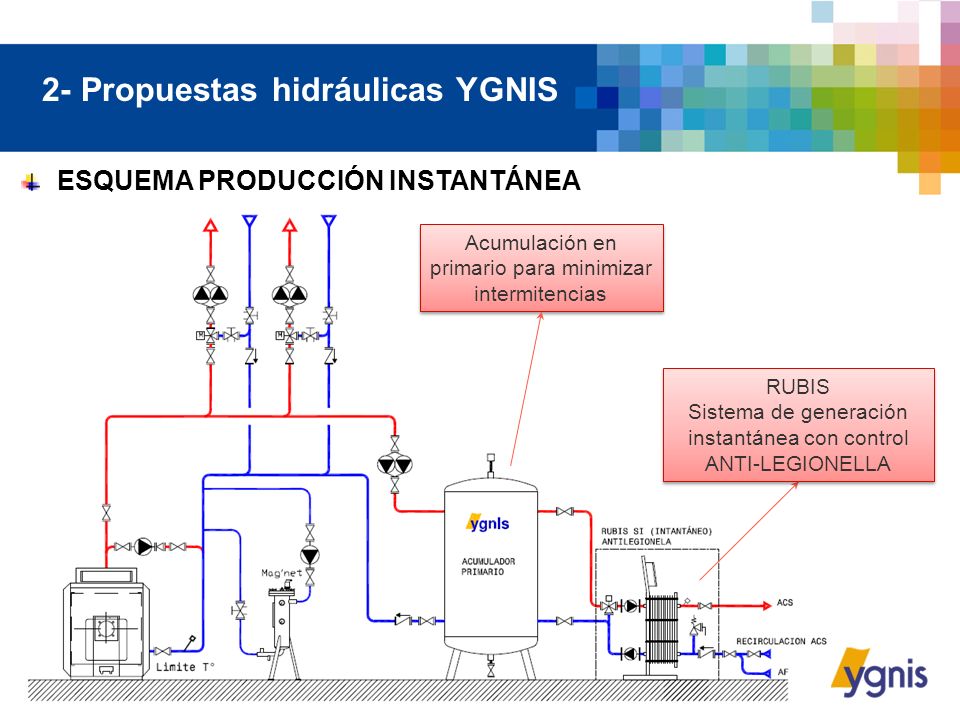

11 2- Propuestas hidráulicas YGNIS
ESQUEMA PRODUCCIÓN INSTANTÁNEA Acumulación en primario para minimizar intermitencias RUBIS Sistema de generación instantánea con control ANTI-LEGIONELLA

12 2- Propuestas Hidráulicas YGNIS
RUBIS E HYGIATHERM DE YGNIS AHORRO Mantenimiento Sin depósitos (vaciados, limpiezas, cloraciones, etc) Espacio (libera la sala de grandes volúmenes Consumo Reducción pérdidas por disponibilidad al reducir acumulación Acumulación en primario no necesita choques térmicos Favorece retornos bajos de temperatura para calderas de condensación.

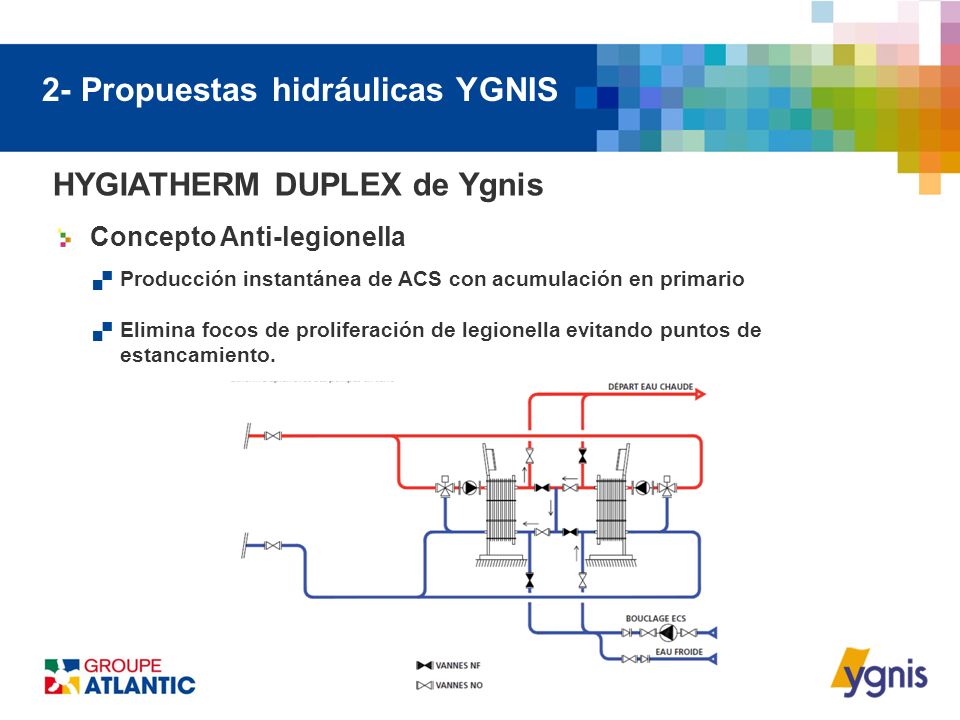

13 2- Propuestas hidráulicas YGNIS
HYGIATHERM DUPLEX de Ygnis Concepto Anti-legionella Producción instantánea de ACS con acumulación en primario Elimina focos de proliferación de legionella evitando puntos de estancamiento.

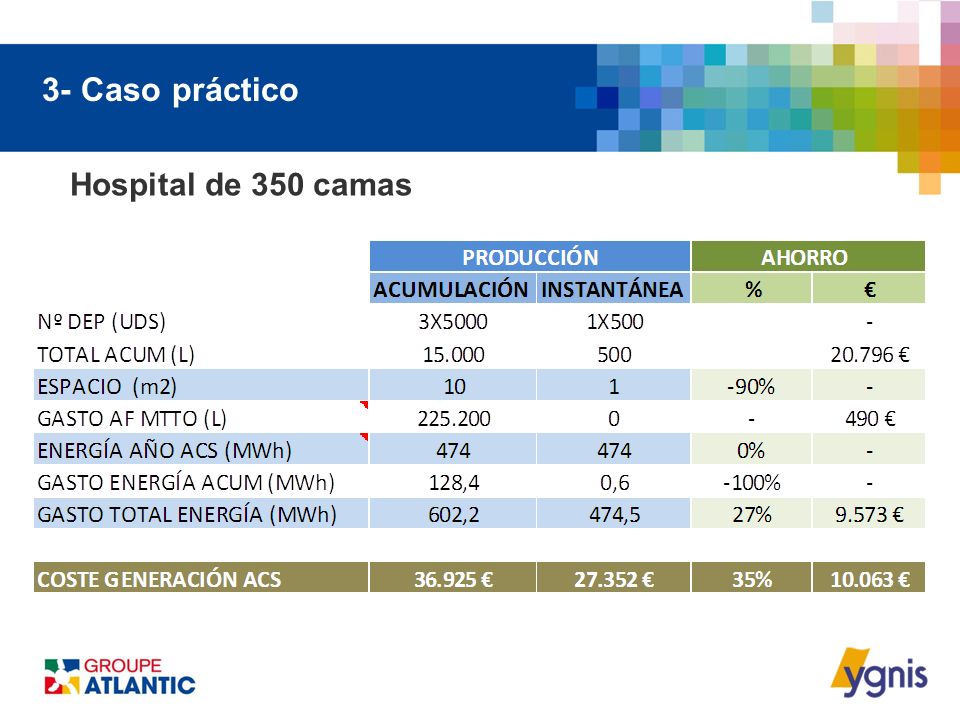

14 3- Caso práctico Hospital de 350 camas

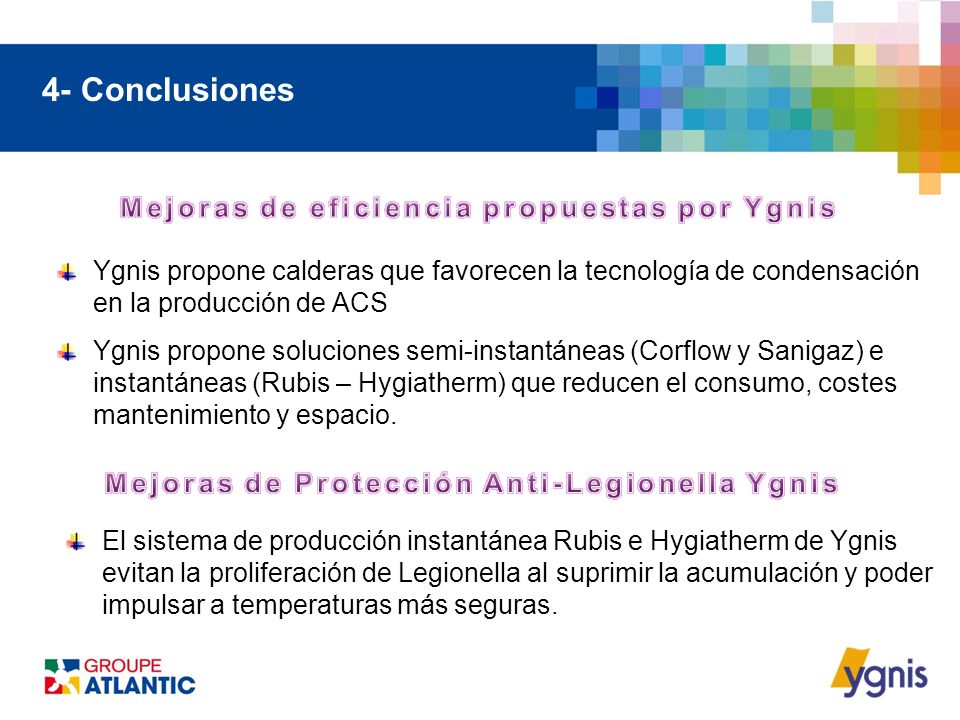

15 4- Conclusiones Mejoras de eficiencia propuestas por Ygnis
Ygnis propone calderas que favorecen la tecnología de condensación en la producción de ACS Ygnis propone soluciones semi-instantáneas (Corflow y Sanigaz) e instantáneas (Rubis – Hygiatherm) que reducen el consumo, costes mantenimiento y espacio. Mejoras de Protección Anti-Legionella Ygnis El sistema de producción instantánea Rubis e Hygiatherm de Ygnis evitan la proliferación de Legionella al suprimir la acumulación y poder impulsar a temperaturas más seguras. 15

16 www.ygnis.es www.groupe-atlantic.com ingenieria@groupe-atlantic.com
MUCHAS GRACIAS POR SU ATENCIÓN
