INSTALACIONES DE FONTANERÍA

Presentación del tema: "INSTALACIONES DE FONTANERÍA"— Transcripción de la presentación:

1 INSTALACIONES DE FONTANERÍA

2 CLASES DE INSTALACIONES
INSTALACIÓN DE AGUA FRÍA INSTALACIÓN DE AGUA CALIENTE INSTALACIÓN DE DESAGÜES INSTALACIÓN DE GAS INSTALACIÓN DE CALEFACCIÓN INSTALACIÓN DE CLIMATIZACIÓN

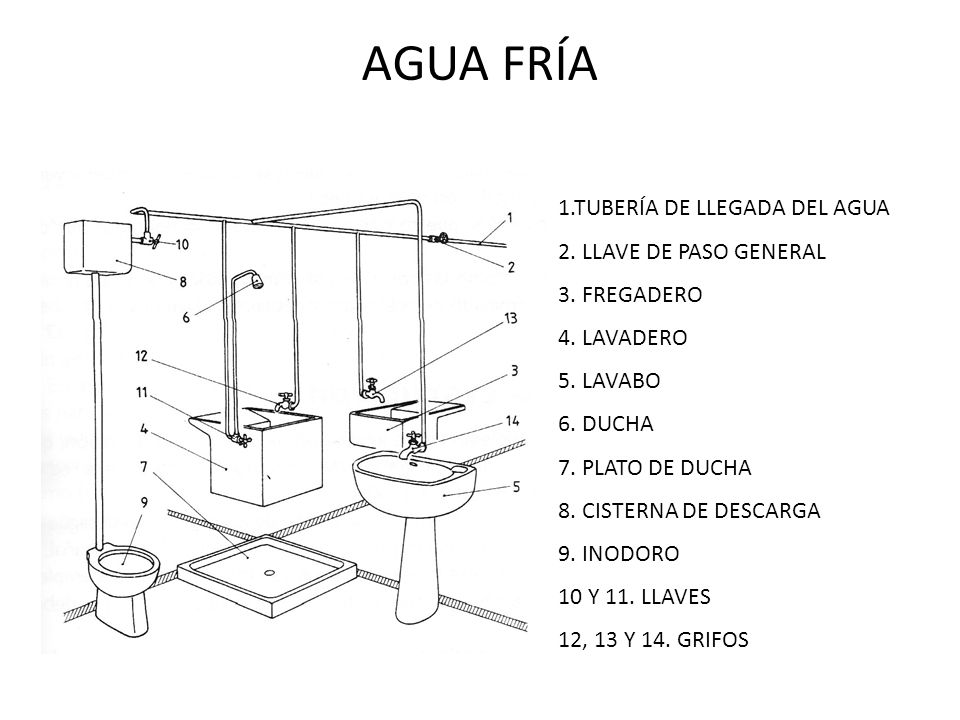

3 AGUA FRÍA 1.TUBERÍA DE LLEGADA DEL AGUA 2. LLAVE DE PASO GENERAL
3. FREGADERO 4. LAVADERO 5. LAVABO 6. DUCHA 7. PLATO DE DUCHA 8. CISTERNA DE DESCARGA 9. INODORO 10 Y 11. LLAVES 12, 13 Y 14. GRIFOS

4 AGUA CALIENTE 1.CALENTADOR 2,3,4 Y 5. GRIFOS MEZCLADORES

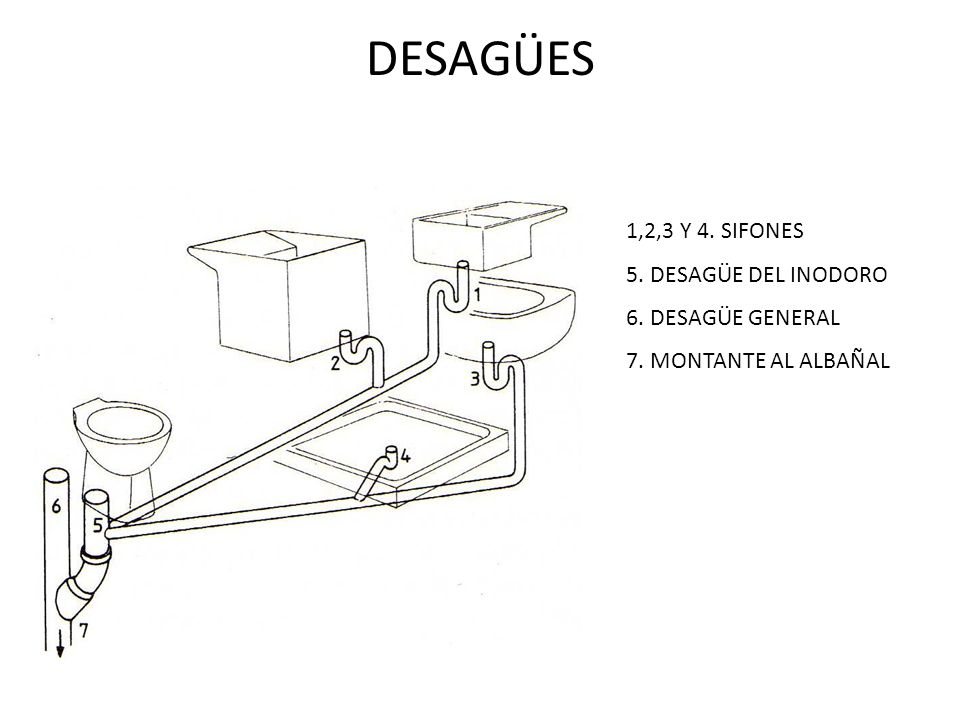

5 DESAGÜES 1,2,3 Y 4. SIFONES 5. DESAGÜE DEL INODORO 6. DESAGÜE GENERAL
7. MONTANTE AL ALBAÑAL

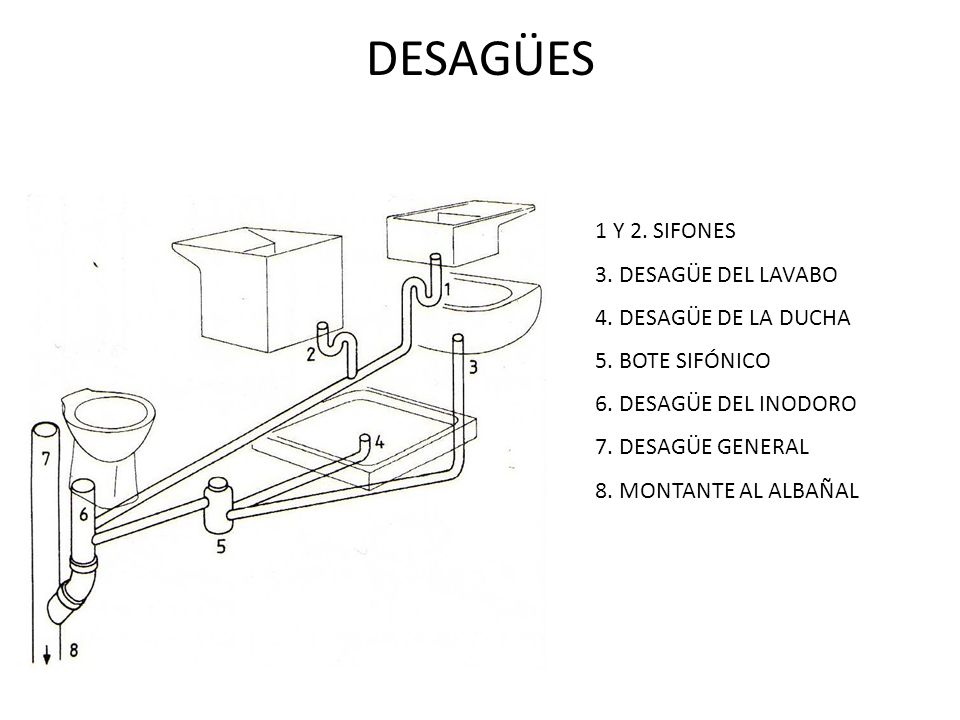

6 DESAGÜES 1 Y 2. SIFONES 3. DESAGÜE DEL LAVABO 4. DESAGÜE DE LA DUCHA
5. BOTE SIFÓNICO 6. DESAGÜE DEL INODORO 7. DESAGÜE GENERAL 8. MONTANTE AL ALBAÑAL

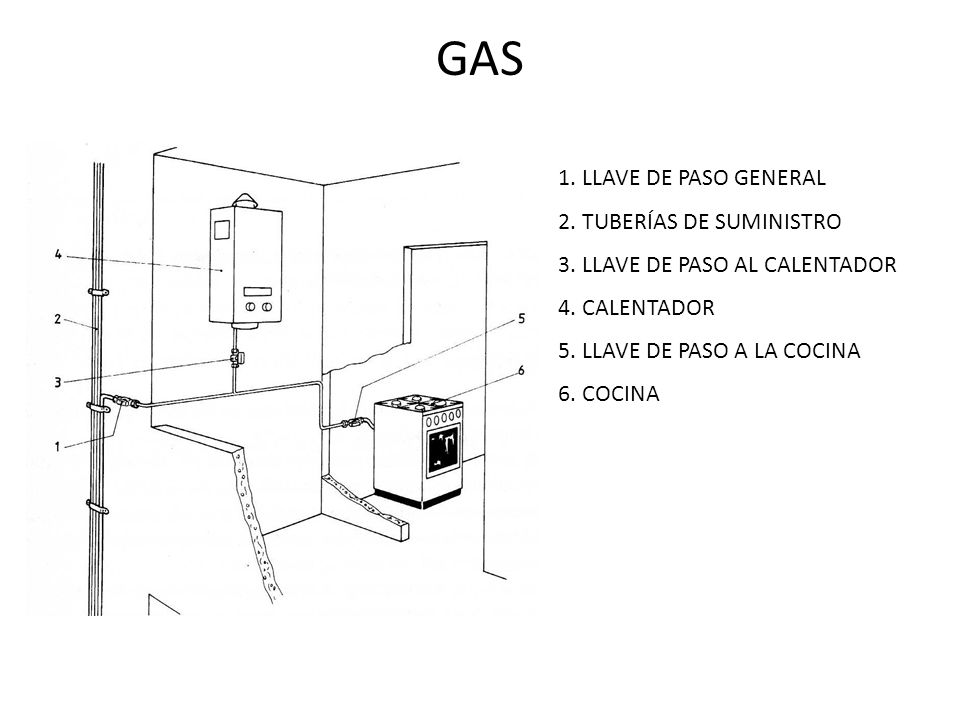

7 GAS 1. LLAVE DE PASO GENERAL 2. TUBERÍAS DE SUMINISTRO
3. LLAVE DE PASO AL CALENTADOR 4. CALENTADOR 5. LLAVE DE PASO A LA COCINA 6. COCINA

8 GAS 1. BOTELLA DE GAS LICUADO 4. TUBO RÍGIDO
2. REDUCTOR DE PRESIÓN Y 7. LLAVES DE PASO 3. TUBO FLEXIBLE Y 8. CALENTADOR Y COCINA

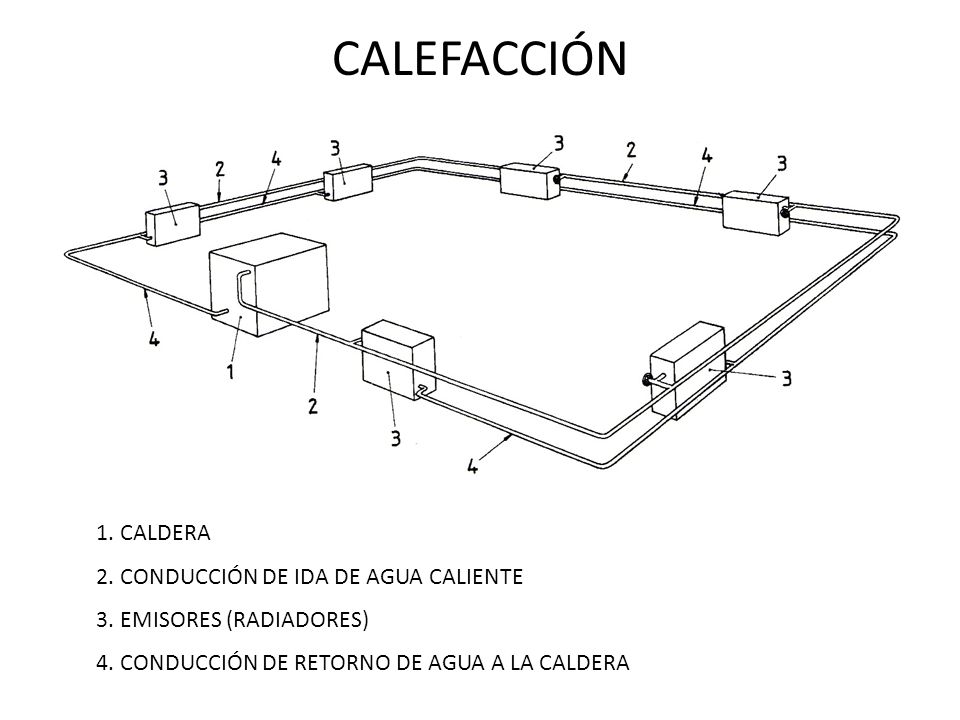

9 CALEFACCIÓN 1. CALDERA 2. CONDUCCIÓN DE IDA DE AGUA CALIENTE
3. EMISORES (RADIADORES) 4. CONDUCCIÓN DE RETORNO DE AGUA A LA CALDERA

10 ELEMENTOS DE LA INSTALACIÓN
TUBERÍAS Y ACCESORIOS VÁLVULAS O LLAVES DE PASO GRIFOS MEDIDORES DE CONSUMO DEPÓSITOS APARATOS DE CONSUMO Y SANITARIOS DESAGÜES Y SIFONES OTROS ELEMENTOS

11 TUBERÍAS Y ACCESORIOS

12 VÁLVULAS O LLAVES DE PASO

13 GRIFOS

14 MEDIDORES DE CONSUMO

15 DEPÓSITOS

16 APARATOS DE CONSUMO Y SANITARIOS

17 DESAGÜES Y SIFONES

18 OTROS ELEMENTOS
