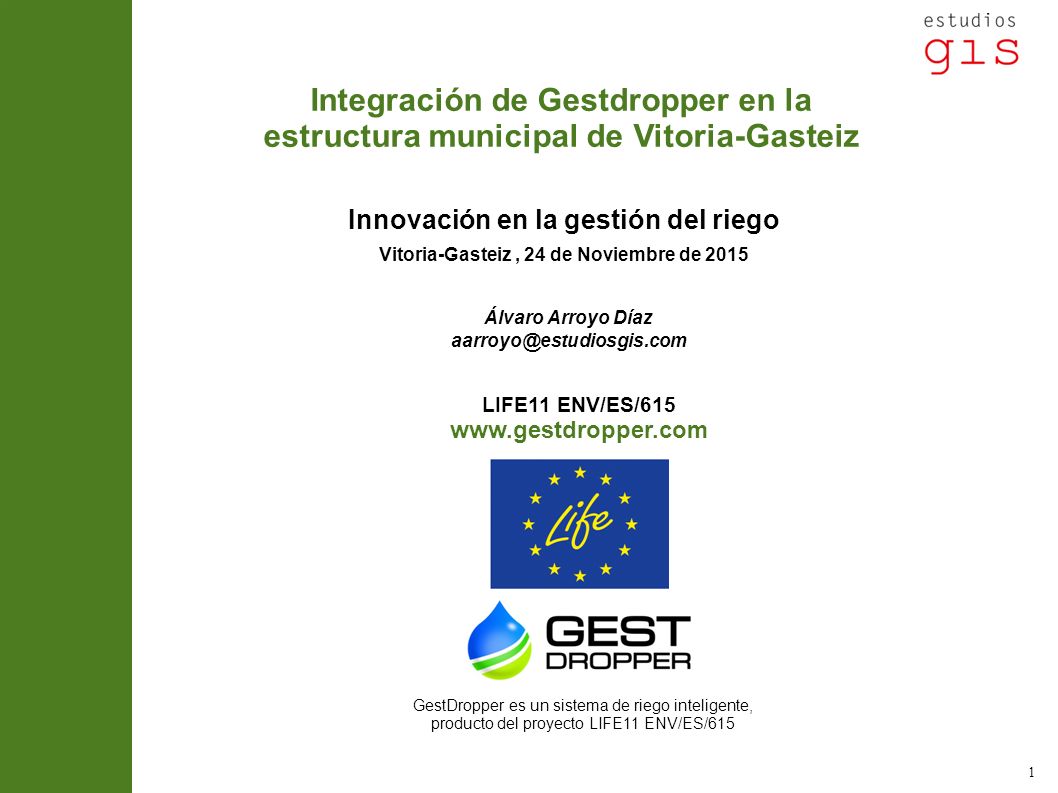

1 Integración de Gestdropper en la estructura municipal de Vitoria-Gasteiz
Innovación en la gestión del riego Vitoria-Gasteiz , 24 de Noviembre de 2015 Álvaro Arroyo Díaz LIFE11 ENV/ES/615 GestDropper es un sistema de riego inteligente, producto del proyecto LIFE11 ENV/ES/615

2 1.- Infraestructura tecnológica municipal
AGENDA 1.- Infraestructura tecnológica municipal 2.- Sistema de Telegestión de Riego 2.1.- Integración con la infraestructura tecnológica municipal 2.2.- Programaciones de riego 2.3.- Inteligencia de los sensores 2.4.- Alertas y eventos 2.6.- Generación de Informes 2.7.- Aplicación de movilidad

3 1.- Infraestructura tecnológica municipal
Antecedentes Necesidades existentes en el Ayuntamiento: Gestión conjunta de información geográfica y alfanumérica. Visualización y gestión corporativa de todos los activos de Vía Pública. Definición de un modelo de gestión común para toda la ciudad en el ámbito de la Vía Pública. Sistemas previamente instalados en algunos Servicios: No corporativos (Cartografía desactualizada, bases de datos no normalizadas ). Sistemas estancos. Código propietario (no modificable por el Dpto. de Tecnologías de la Información).

4 1.- Infraestructura tecnológica municipal
Características generales Sistema integrado en la infraestructura tecnológica municipal: Cartografía municipal y ortofotografías Capas temáticas de cada grupo de información Bases de datos corporativas (Territorio, Terceros, etc.) Documentos asociados (fotografías, informes, ordenes…) Visualización y gestión departamental de los todos los activos de Vía Pública. Código fuente propiedad del Ayuntamiento. Repositorio de datos corporativo

5 1.- Infraestructura tecnológica municipal
Características generales

6 2.- Sistema de Telegestión de Riego
2.1.- Integración con la infraestructura tecnológica municipal Integración completa con Vía Digital (Selección, edición, búsqueda,…)

7 2.- Sistema de Telegestión de Riego
2.2.- Programaciones de riego Acceso al las herramientas de la gestión del riego Operaciones manuales (Abrir y cerrar estaciones) Programación (crear y editar existentes) Gestión (Alarmas, sincronización e Informes)

8 2.- Sistema de Telegestión de Riego
2.2.- Programaciones de riego Crear y editar programaciones SENSORES Automático: Durante el transcurso del programa se recalcula el tiempo de riego. Semiautomático: Se para cuando exista lluvia. Manual: No se atiende a sensores. DURACION Automático: En función de la pluviometría de la electroválvula Manual: El usuario indica la duración. MODO Optimizado: En función del caudal del programador. Serie: Una tras otra. Paralelo: En agrupaciones de «x» estaciones. Concepto MODO = según caudal

9 2.- Sistema de Telegestión de Riego
2.2.- Programaciones de riego Gestión programaciones (Zoom al programador, informe programa, nuevo, editar, activar/desactivar, borrar) Edición de las programaciones de las estaciones de riego

10 2.- Sistema de Telegestión de Riego
2.3.- Inteligencia de los sensores Sensores gestionados: Anemómetro, Pluviometría, Temperatura Anemómetro: Recibimos información y cuando supera el valor máximo, las programaciones se paran. Temperatura: Recibimos información y cuando está fuera de rango, las programaciones se paran, además la temperatura media del día sirve para el cálculo de la evapotranspiración. Pluviometría: Los programadores por cada mm de lluvia que detectan envían un registro al sistema central. Cada programación tiene asociada los mm de lluvia desde la puesta en marcha del anterior programa Se calcula el % de cuota en función de dicho registro Si durante el programa se detecta que se sobrepasa el umbral de mm de lluvia asignados por día, el riego se detiene. Otros sensores: Caudalímetro y Amperímetro sólo registran valores para explotación (Ej: Informes)

11 B.4 Desarrollo del entorno GIS

12 B.4 Desarrollo del entorno GIS
2.3.- Inteligencia de los sensores Los sensores tienen definidos umbrales y valores máximos que se tienen en cuenta para la toma de decisiones. Los recálculos se hacen en tiempo real por si llueve mientras se está regando. Registro de históricos de valores de sensores – (Tmax y Tmin)

13 2.- Sistema de Telegestión de Riego
2.4.- Alertas y eventos Gestionar alertas (por programador) Alertas y eventos en función del nivel

14 2.- Sistema de Telegestión de Riego
2.6.- Generación de Informes

15 2.- Sistema de Telegestión de Riego
2.6.- Generación de Informes Informe de Inventario (Programador, Electroválvulas)

16 2.- Sistema de Telegestión de Riego
2.6.- Generación de Informes

17 2.- Sistema de Telegestión de Riego
2.6.- Generación de Informes Informe de Consumos (Por programador)

18 2.- Sistema de Telegestión de Riego
2.6.- Generación de Informes

19 2.- Sistema de Telegestión de Riego
2.7.- Aplicación de movilidad

20

21 Gracias por su atención
Álvaro Arroyo Díaz
