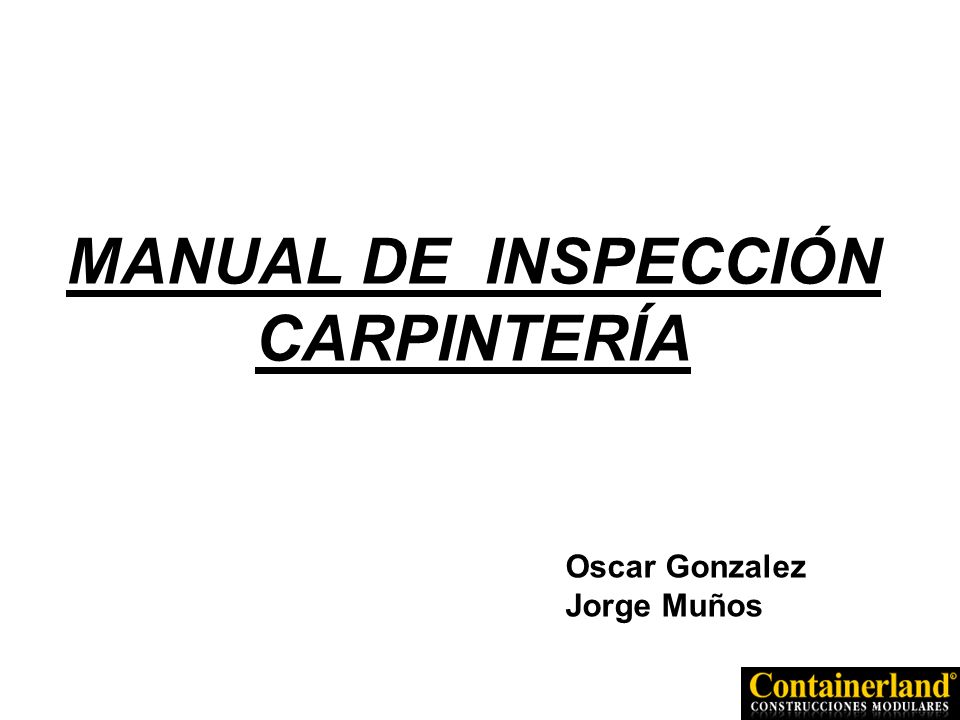

MANUAL DE INSPECCIÓN CARPINTERÍA Oscar Gonzalez Jorge Muños
3

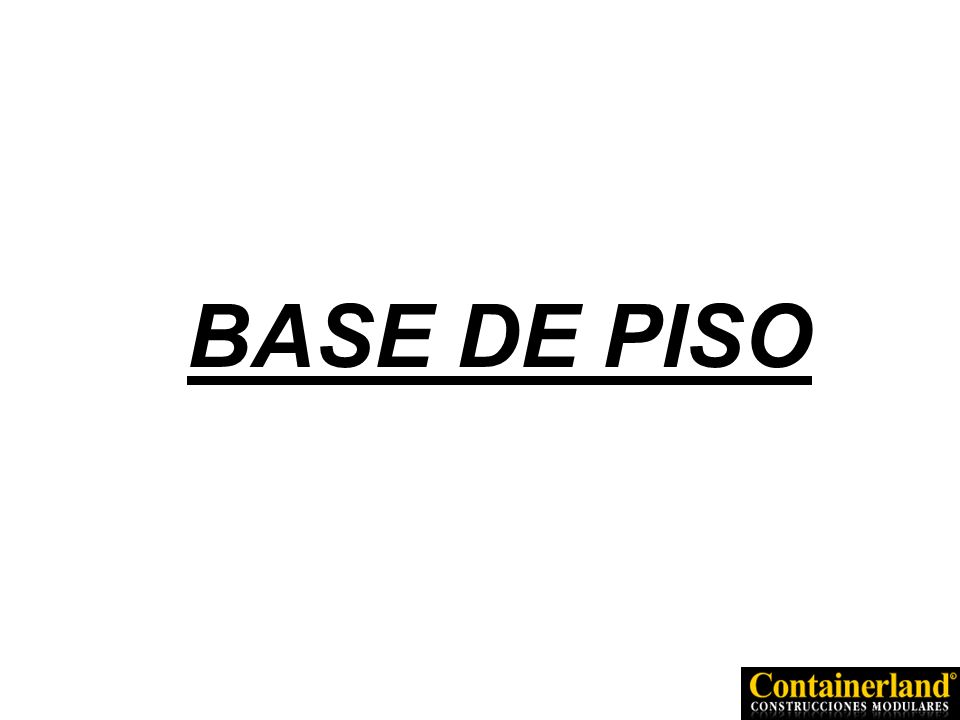

BASE DE PISO
4

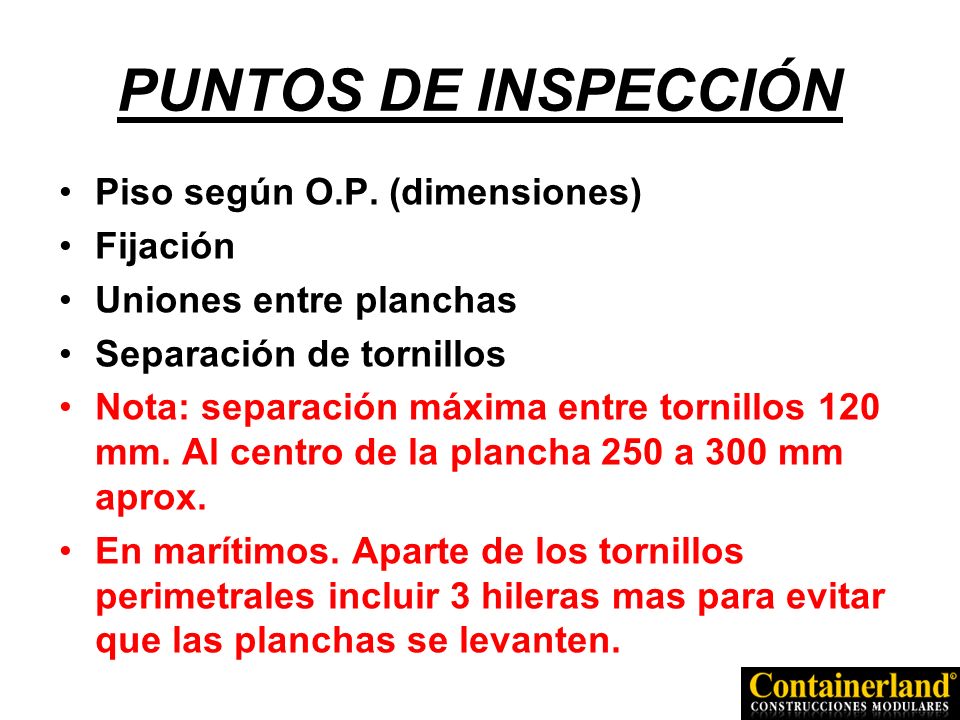

PUNTOS DE INSPECCIÓN Piso según O.P. (dimensiones) Fijación Uniones entre planchas Separación de tornillos Nota: separación máxima entre tornillos 120 mm. Al centro de la plancha 250 a 300 mm aprox. En marítimos. Aparte de los tornillos perimetrales incluir 3 hileras mas para evitar que las planchas se levanten.
5

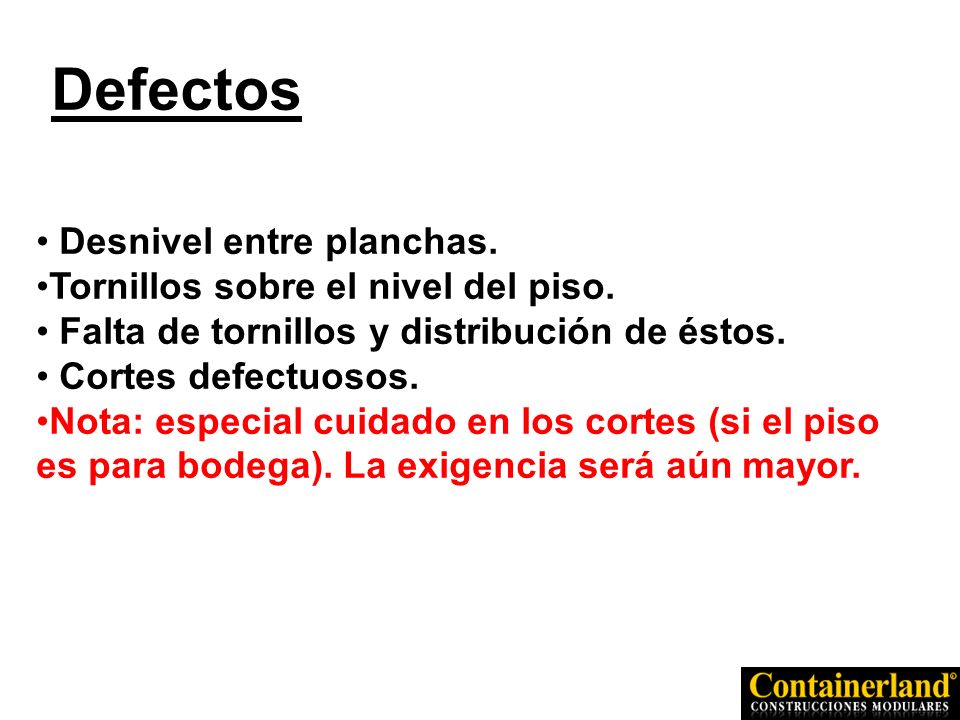

Defectos Desnivel entre planchas. Tornillos sobre el nivel del piso. Falta de tornillos y distribución de éstos. Cortes defectuosos. Nota: especial cuidado en los cortes (si el piso es para bodega). La exigencia será aún mayor.
6
Ejemplo DESNIVEL ENTRE PLANCHAS
7

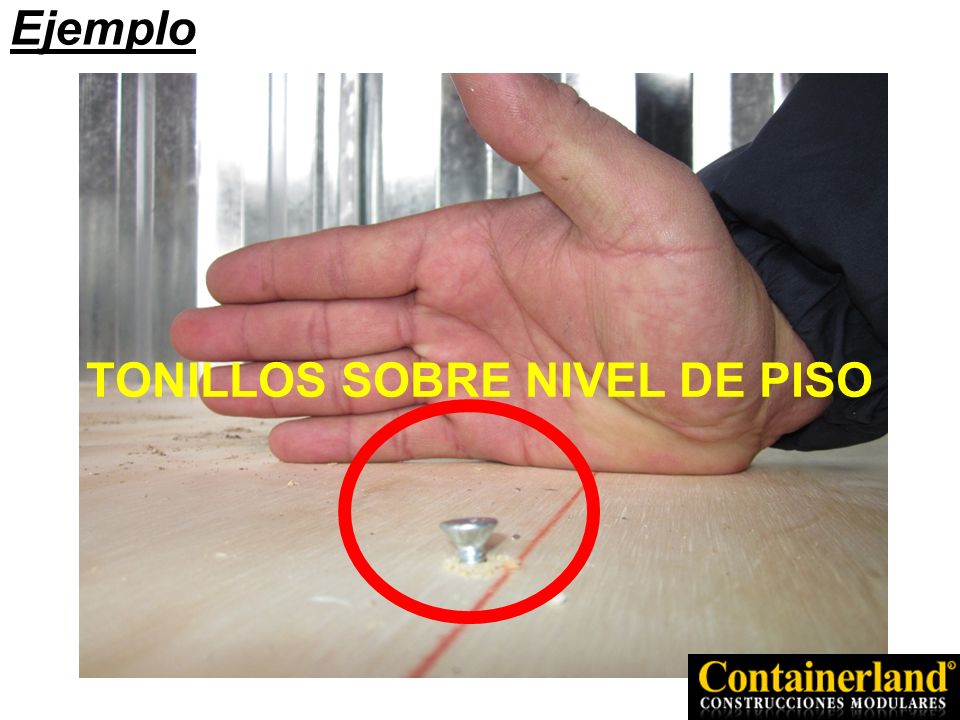

TONILLOS SOBRE NIVEL DE PISO Ejemplo
8

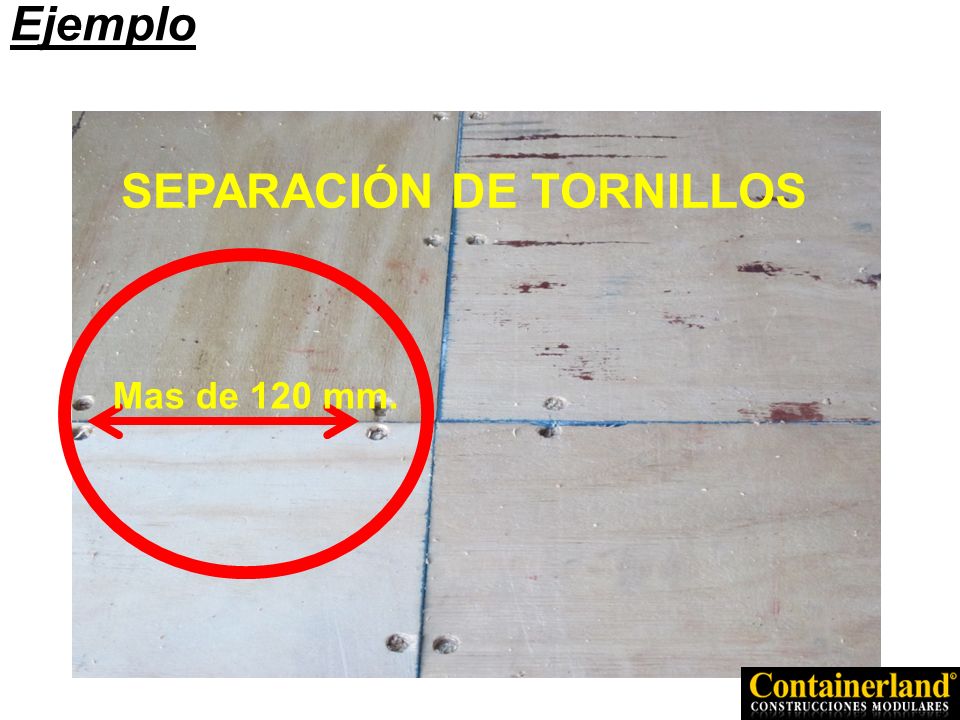

Mas de 120 mm. SEPARACIÓN DE TORNILLOS Ejemplo
9

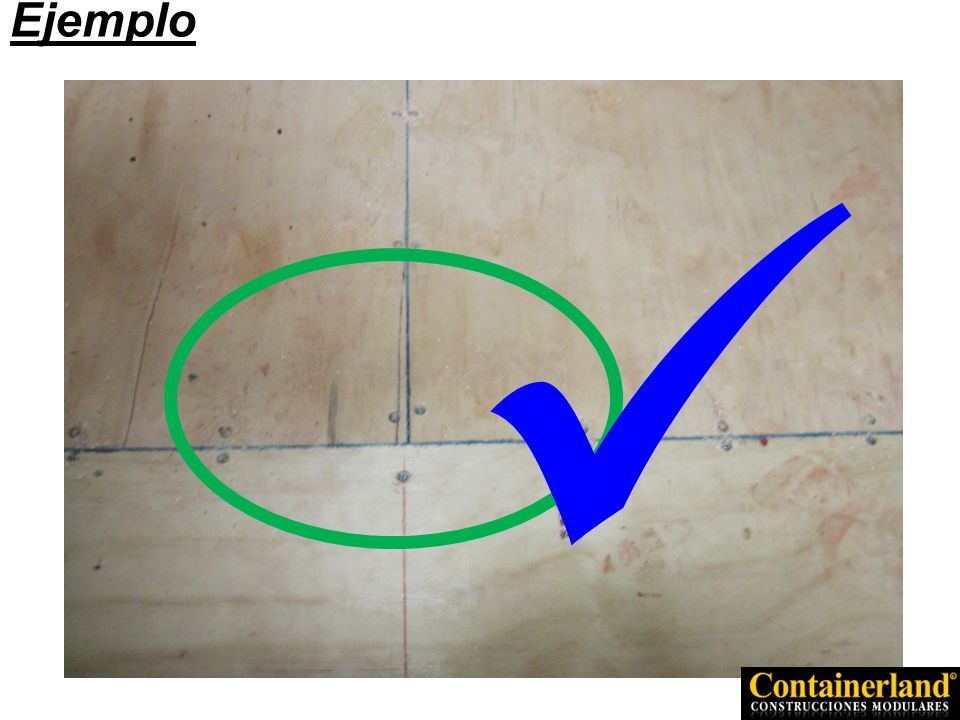

Ejemplo
10

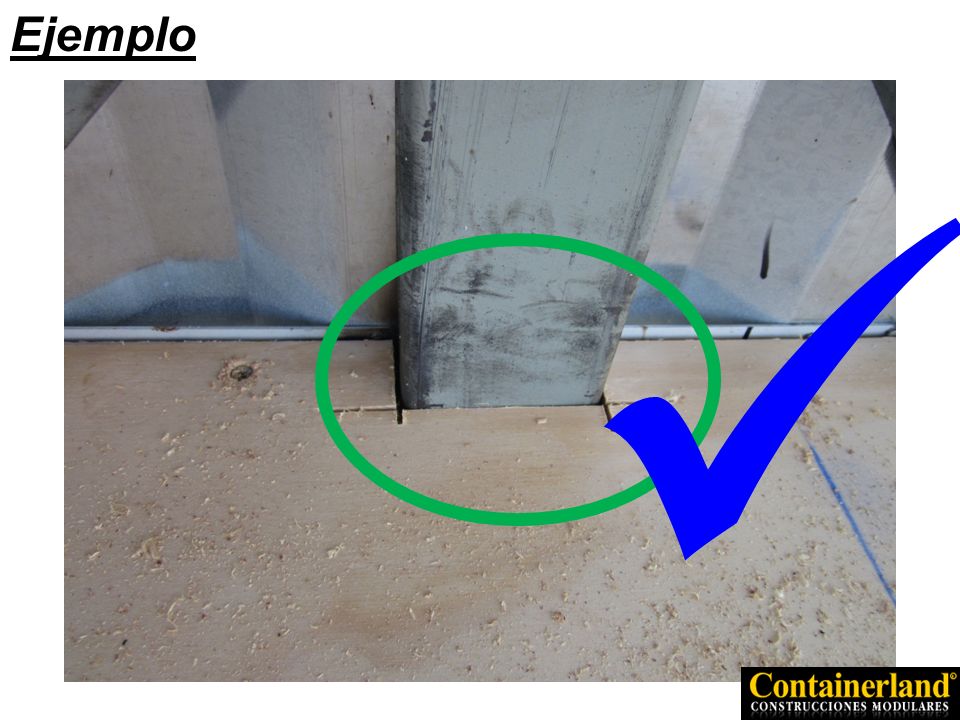

Ejemplo
