1 Memoría de Cálculo APOYO DE ESTRUCTURAS

2 1. Descripción General Estos planos deben acompañarse de la memoria descriptiva, la cual contendrá como mínimo: El listado de locales construidos y áreas libres de que consta la obra, con la superficie y el número de ocupantes o usuarios de cada uno; los requerimientos mínimos de acceso y desplazamiento de personas con discapacidad, cumpliendo con las Normas correspondientes; coeficientes de ocupación y de utilización del suelo, de acuerdo a los Programas General, Delegacionales y/o Parciales, en su caso; Tip: Add your own speaker notes here.

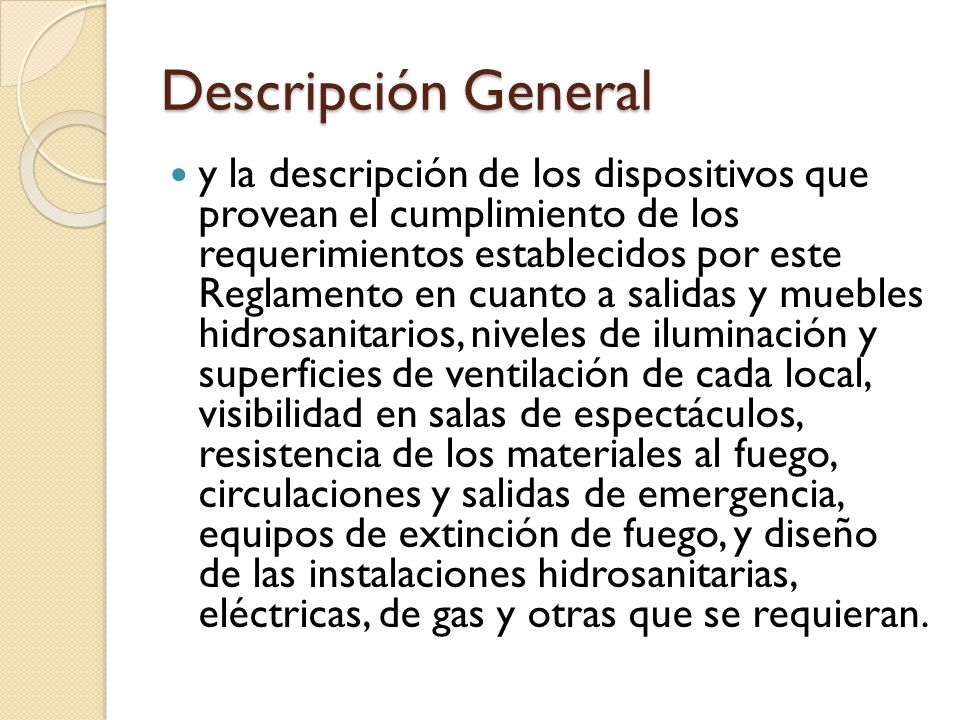

3 Descripción General y la descripción de los dispositivos que provean el cumplimiento de los requerimientos establecidos por este Reglamento en cuanto a salidas y muebles hidrosanitarios, niveles de iluminación y superficies de ventilación de cada local, visibilidad en salas de espectáculos, resistencia de los materiales al fuego, circulaciones y salidas de emergencia, equipos de extinción de fuego, y diseño de las instalaciones hidrosanitarias, eléctricas, de gas y otras que se requieran. Tip: Add your own speaker notes here.

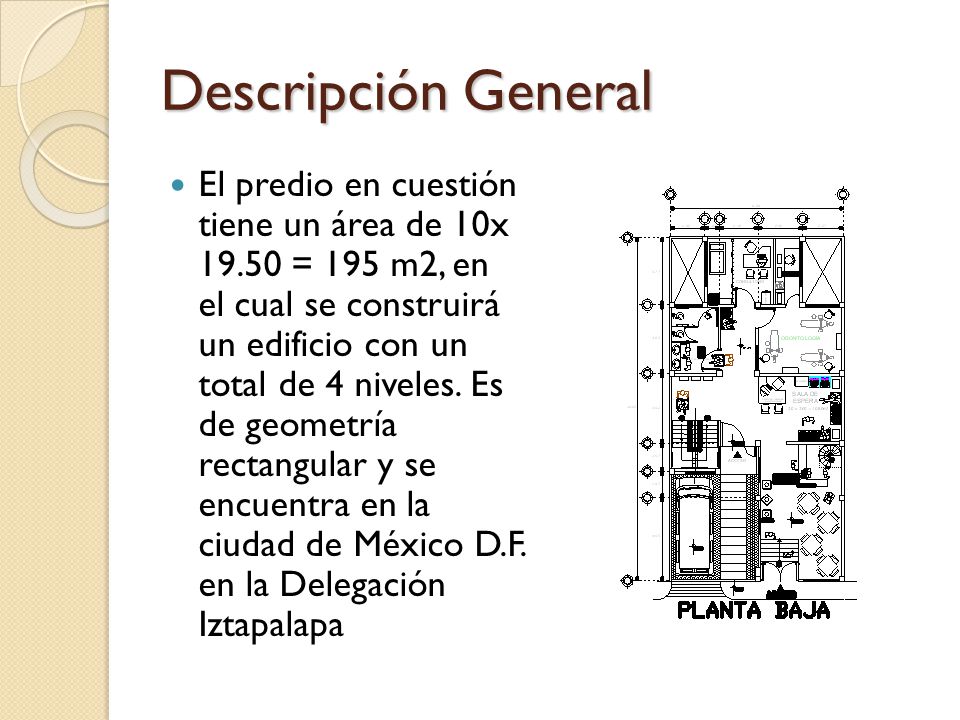

4 Descripción General El predio en cuestión tiene un área de 10x = 195 m2, en el cual se construirá un edificio con un total de 4 niveles. Es de geometría rectangular y se encuentra en la ciudad de México D.F. en la Delegación Iztapalapa

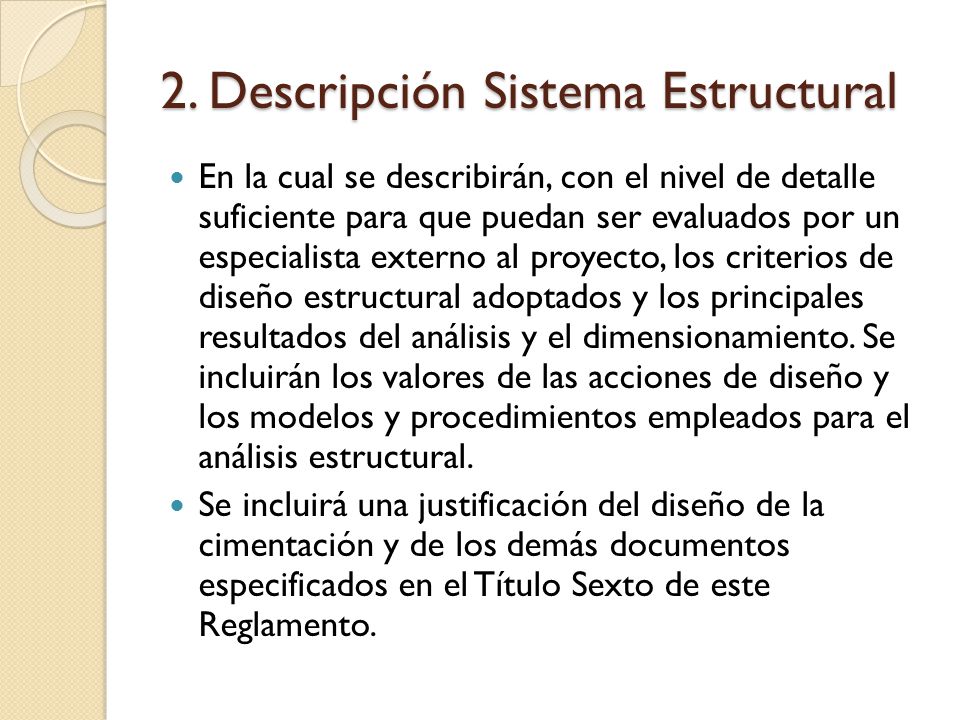

5 2. Descripción Sistema Estructural
En la cual se describirán, con el nivel de detalle suficiente para que puedan ser evaluados por un especialista externo al proyecto, los criterios de diseño estructural adoptados y los principales resultados del análisis y el dimensionamiento. Se incluirán los valores de las acciones de diseño y los modelos y procedimientos empleados para el análisis estructural. Se incluirá una justificación del diseño de la cimentación y de los demás documentos especificados en el Título Sexto de este Reglamento.

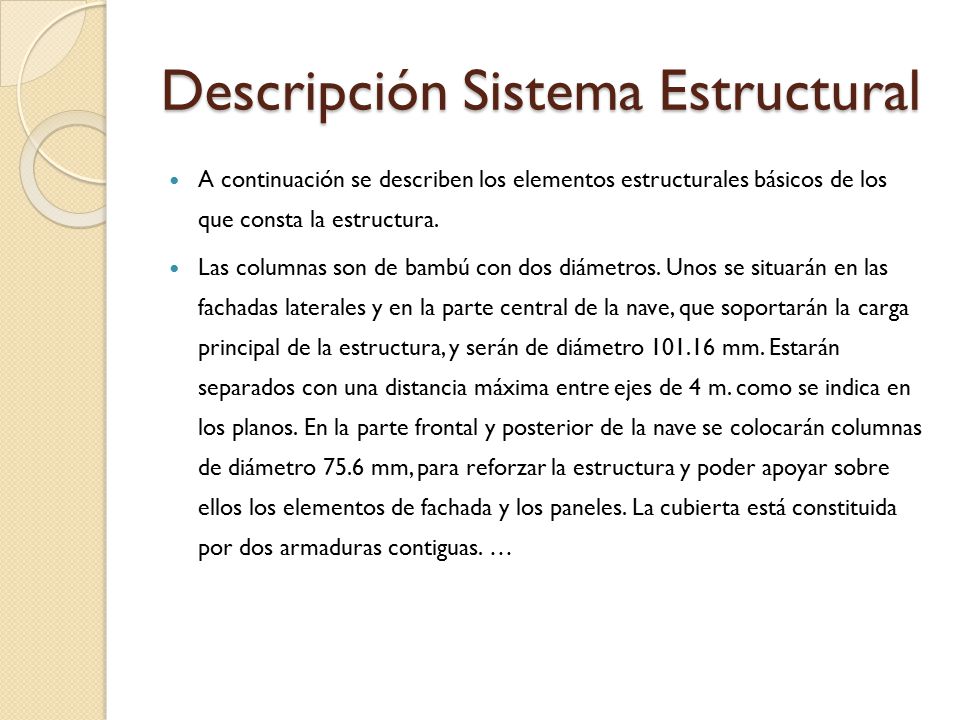

6 Descripción Sistema Estructural
A continuación se describen los elementos estructurales básicos de los que consta la estructura. Las columnas son de bambú con dos diámetros. Unos se situarán en las fachadas laterales y en la parte central de la nave, que soportarán la carga principal de la estructura, y serán de diámetro mm. Estarán separados con una distancia máxima entre ejes de 4 m. como se indica en los planos. En la parte frontal y posterior de la nave se colocarán columnas de diámetro 75.6 mm, para reforzar la estructura y poder apoyar sobre ellos los elementos de fachada y los paneles. La cubierta está constituida por dos armaduras contiguas. …

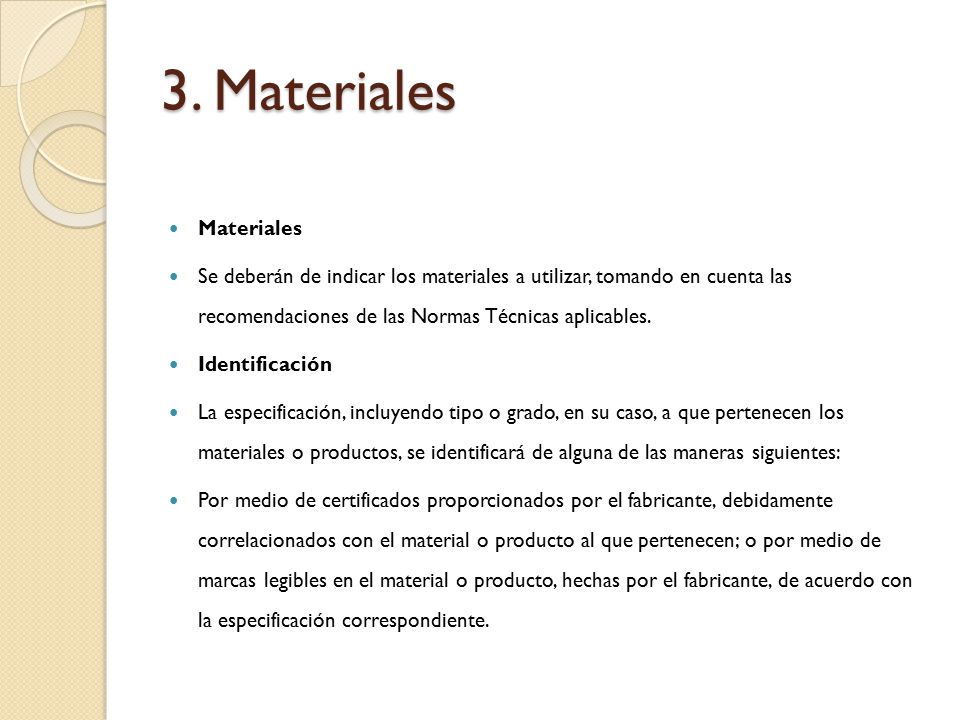

7 3. Materiales Materiales
Se deberán de indicar los materiales a utilizar, tomando en cuenta las recomendaciones de las Normas Técnicas aplicables. Identificación La especificación, incluyendo tipo o grado, en su caso, a que pertenecen los materiales o productos, se identificará de alguna de las maneras siguientes: Por medio de certificados proporcionados por el fabricante, debidamente correlacionados con el material o producto al que pertenecen; o por medio de marcas legibles en el material o producto, hechas por el fabricante, de acuerdo con la especificación correspondiente. Tip: Add your own speaker notes here.

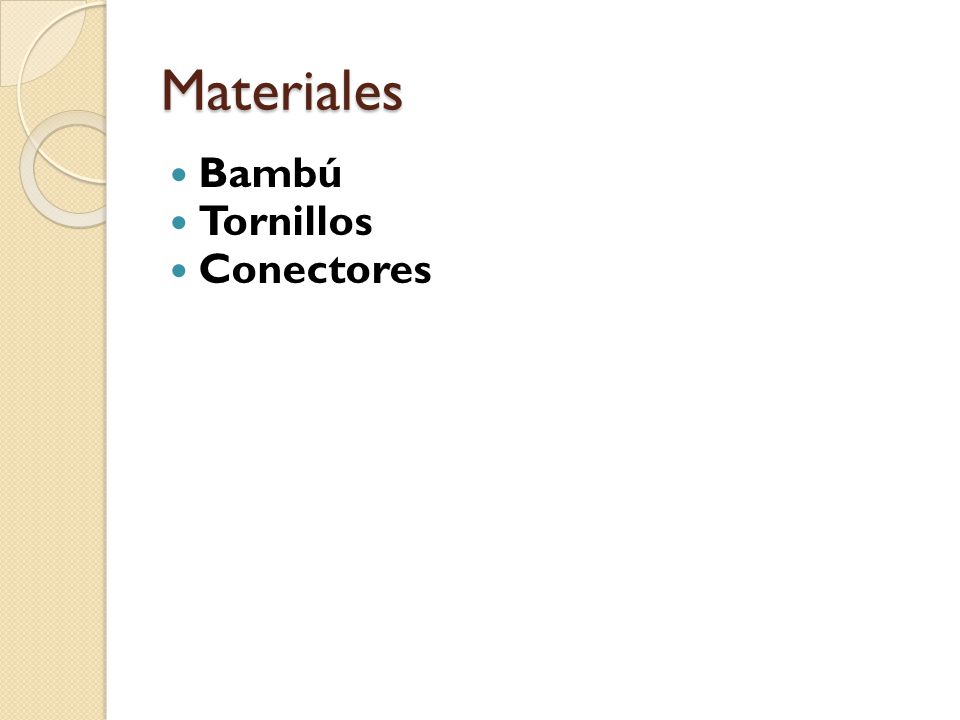

8 Materiales Bambú Tornillos Conectores

9 Materiales 1.3 Materiales
Los materiales que pueden utilizarse en estructuras son los que se indican en las Normas Técnicas Complementarias. Pueden utilizarse otros materiales y productos, diferentes de los indicados, si son aprobados por el diseñador y la Administración. La aprobación puede basarse en especificaciones publicadas que establezcan las propiedades y características del material o producto, que lo hacen adecuado para el uso que se le pretende dar.

10 Materiales Bambú Se puede utilizar a los 4 años de sembrado
Corte entre la media noche y el amanecer Secar por 30 días Debe estar protegido de la humedad por lo que debe colocarse por encima del piso, con una altura mínima de 40 cm. Protéjalo con un tratamiento a base de pentaborato e

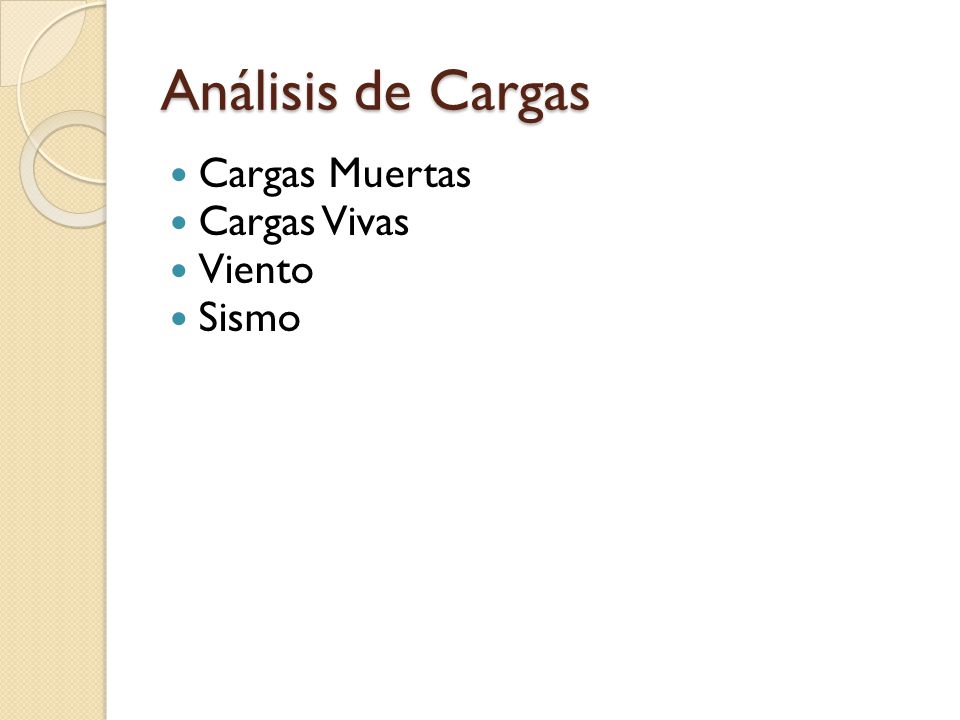

11 Análisis de Cargas Cargas Muertas Cargas Vivas Viento Sismo

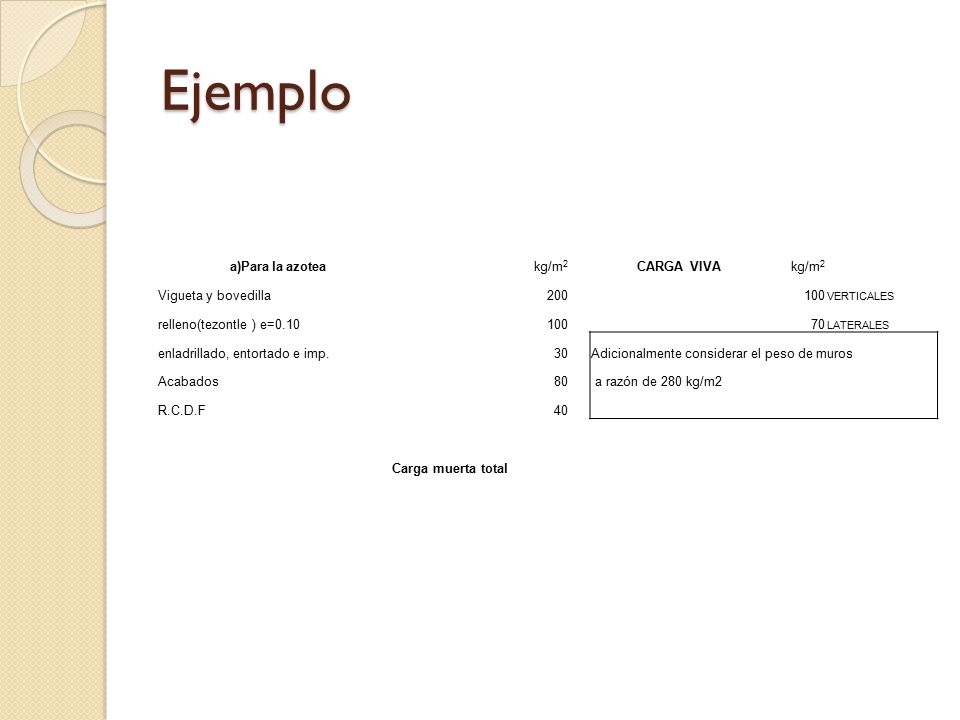

12 Ejemplo a)Para la azotea kg/m2 CARGA VIVA Vigueta y bovedilla 200 100
VERTICALES relleno(tezontle ) e=0.10 70 LATERALES enladrillado, entortado e imp. 30 Adicionalmente considerar el peso de muros Acabados 80 a razón de 280 kg/m2 R.C.D.F 40 Carga muerta total

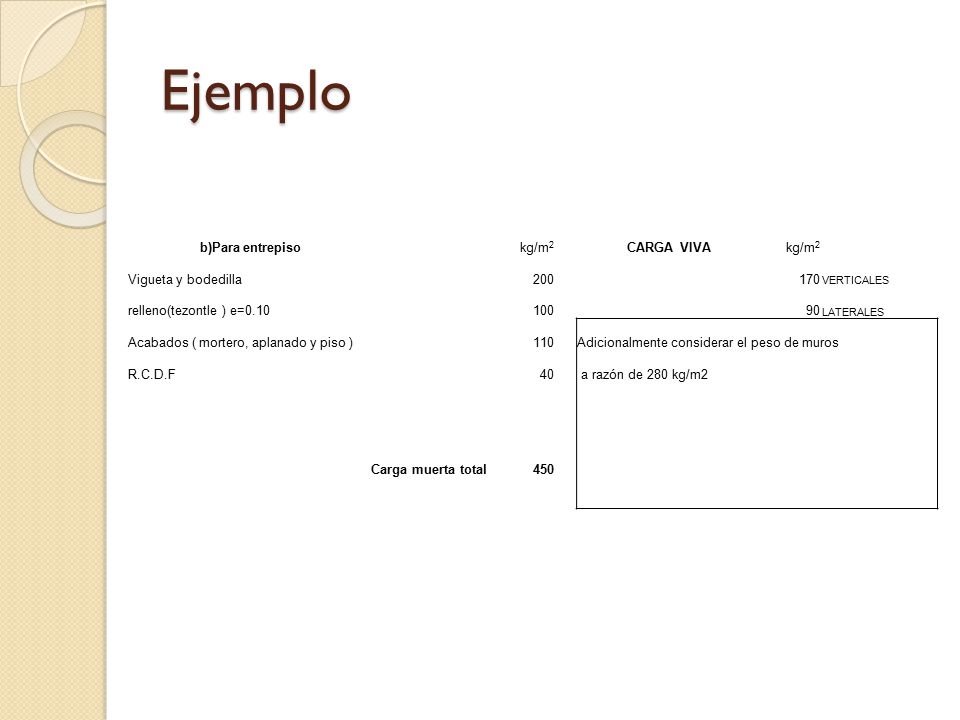

13 Ejemplo b)Para entrepiso kg/m2 CARGA VIVA Vigueta y bodedilla 200 170
VERTICALES relleno(tezontle ) e=0.10 100 90 LATERALES Acabados ( mortero, aplanado y piso ) 110 Adicionalmente considerar el peso de muros R.C.D.F 40 a razón de 280 kg/m2 Carga muerta total 450

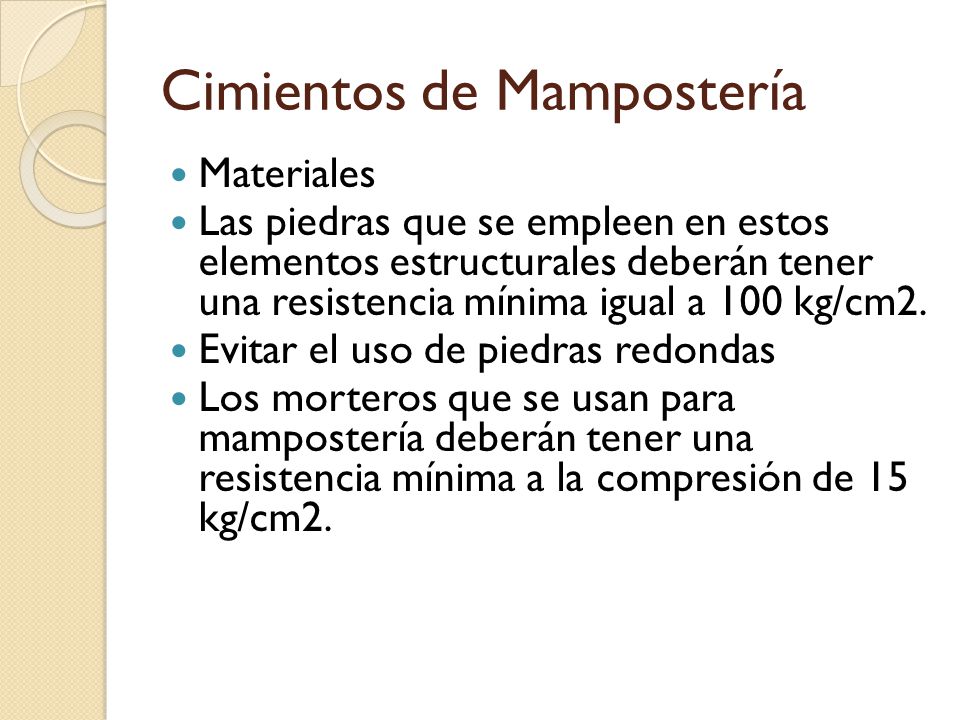

14 Cimientos de Mampostería
Materiales Las piedras que se empleen en estos elementos estructurales deberán tener una resistencia mínima igual a 100 kg/cm2. Evitar el uso de piedras redondas Los morteros que se usan para mampostería deberán tener una resistencia mínima a la compresión de 15 kg/cm2.

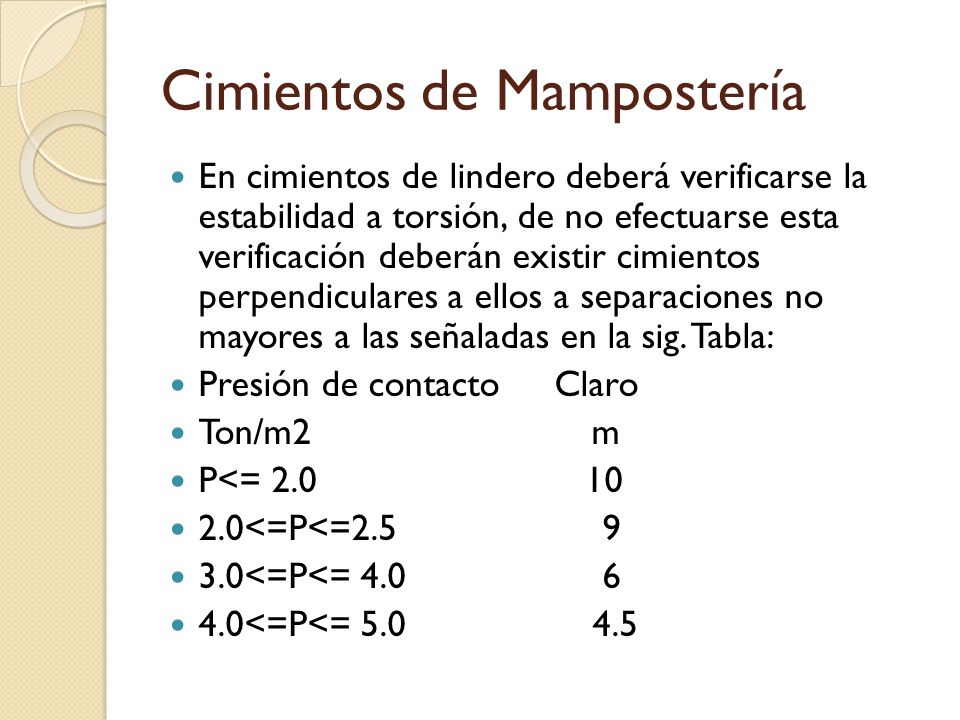

15 Cimientos de Mampostería
En cimientos de lindero deberá verificarse la estabilidad a torsión, de no efectuarse esta verificación deberán existir cimientos perpendiculares a ellos a separaciones no mayores a las señaladas en la sig. Tabla: Presión de contacto Claro Ton/m m P<= 2.0<=P<= 3.0<=P<= 4.0<=P<=

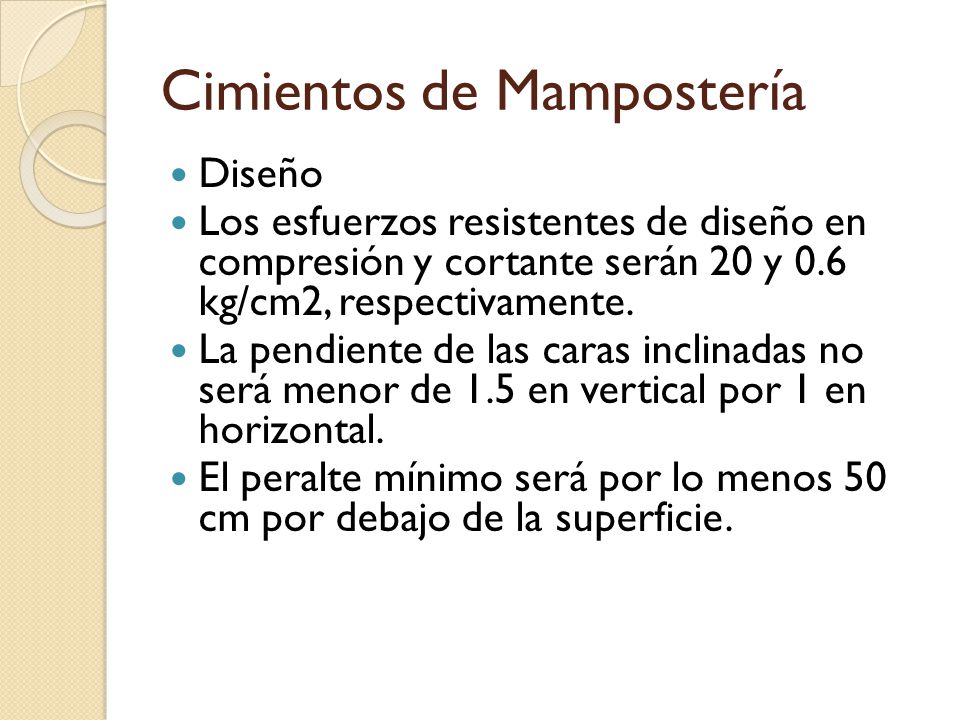

16 Cimientos de Mampostería
Diseño Los esfuerzos resistentes de diseño en compresión y cortante serán 20 y 0.6 kg/cm2, respectivamente. La pendiente de las caras inclinadas no será menor de 1.5 en vertical por 1 en horizontal. El peralte mínimo será por lo menos 50 cm por debajo de la superficie.

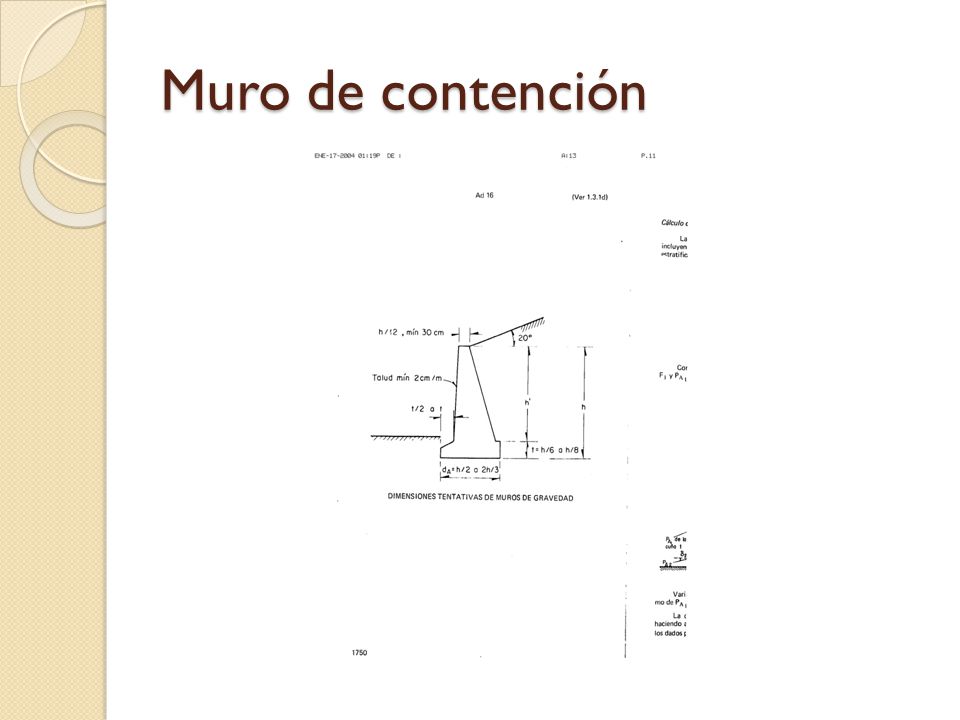

17 Muro de contención

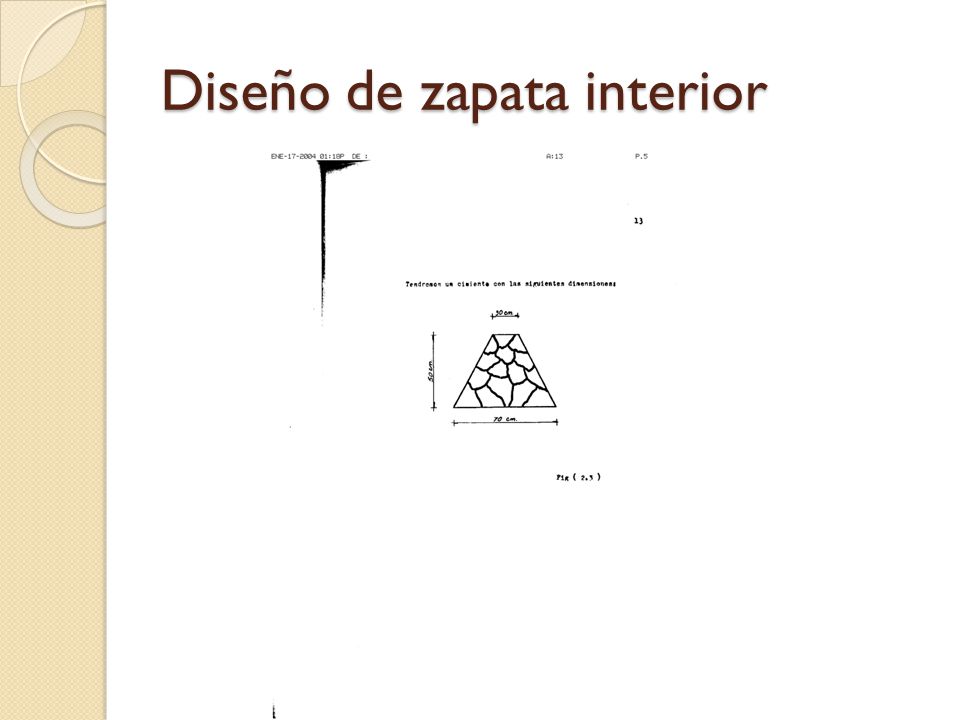

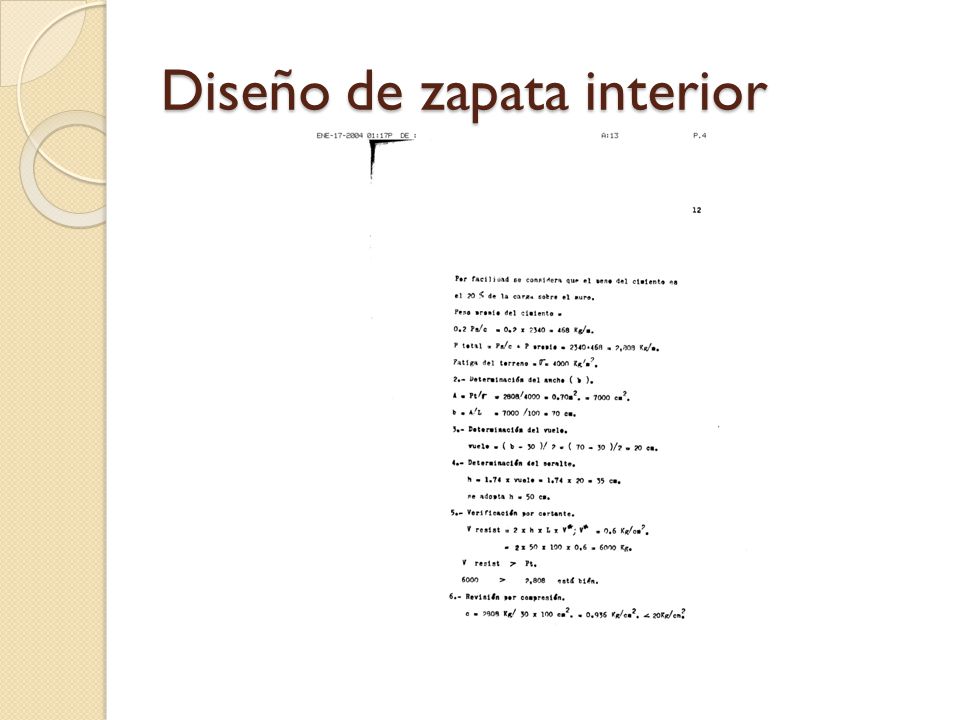

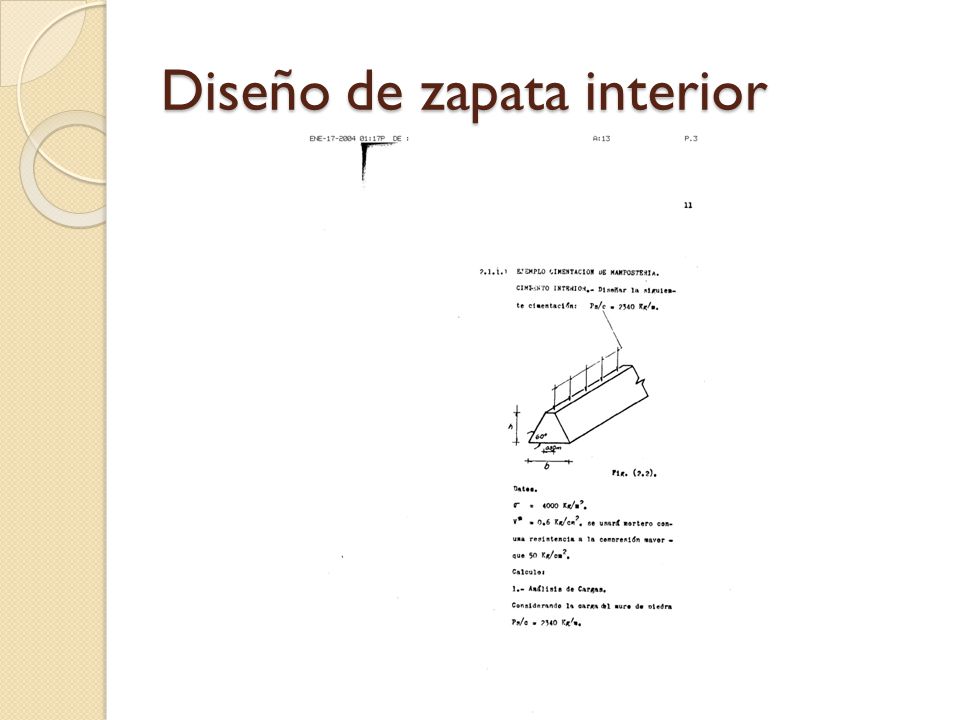

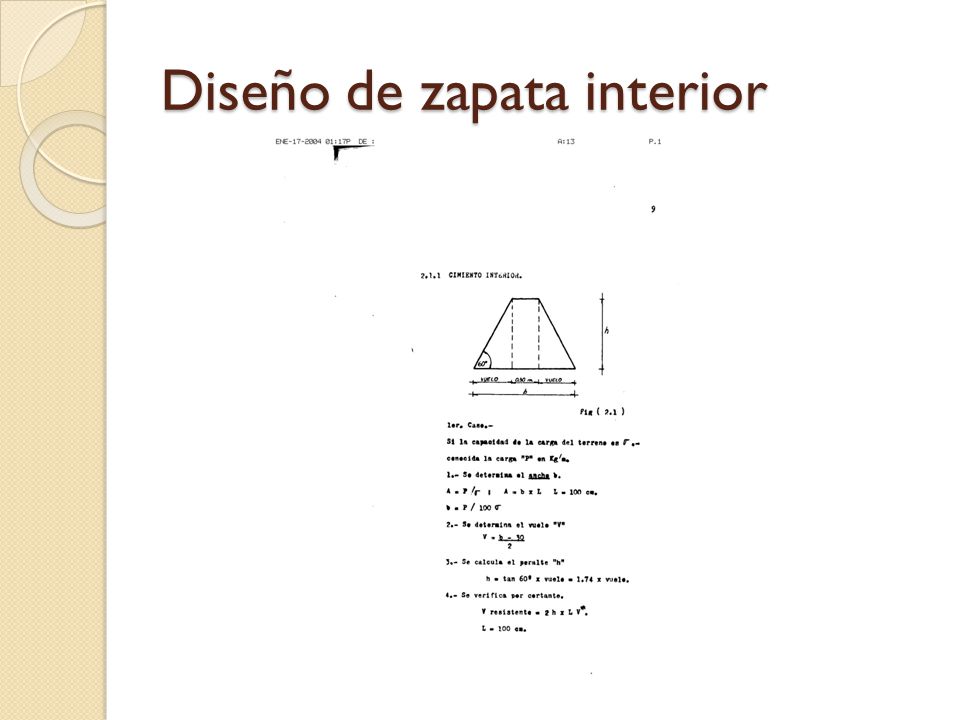

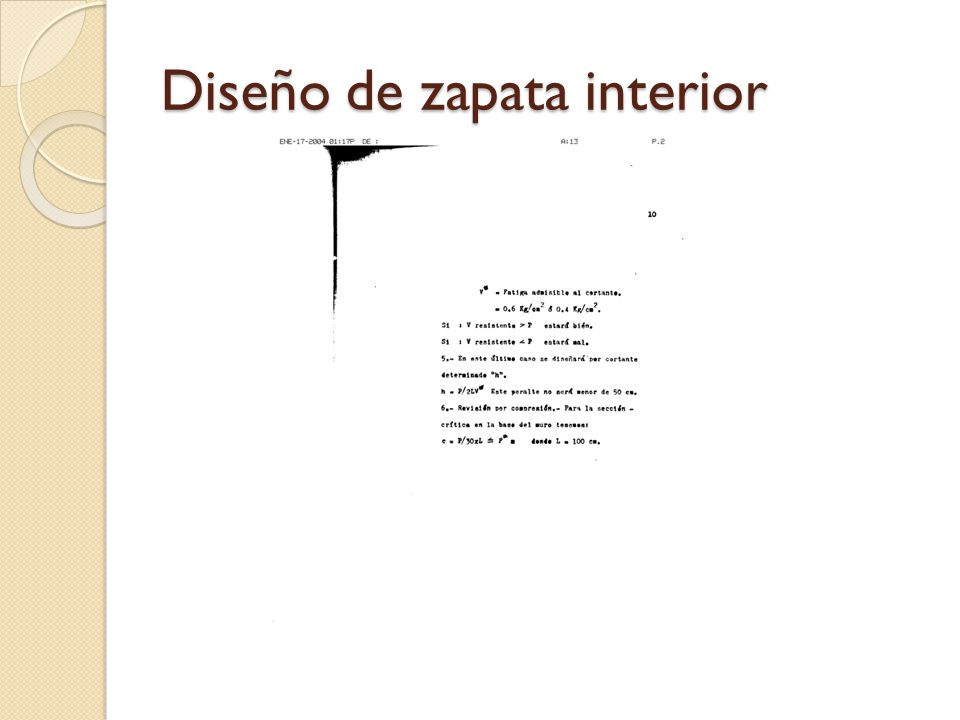

18 Diseño de zapata interior

19 Diseño de zapata interior

20 Diseño de zapata interior

21 Diseño de zapata interior

22 Diseño de zapata interior
