1 CISTERNAS

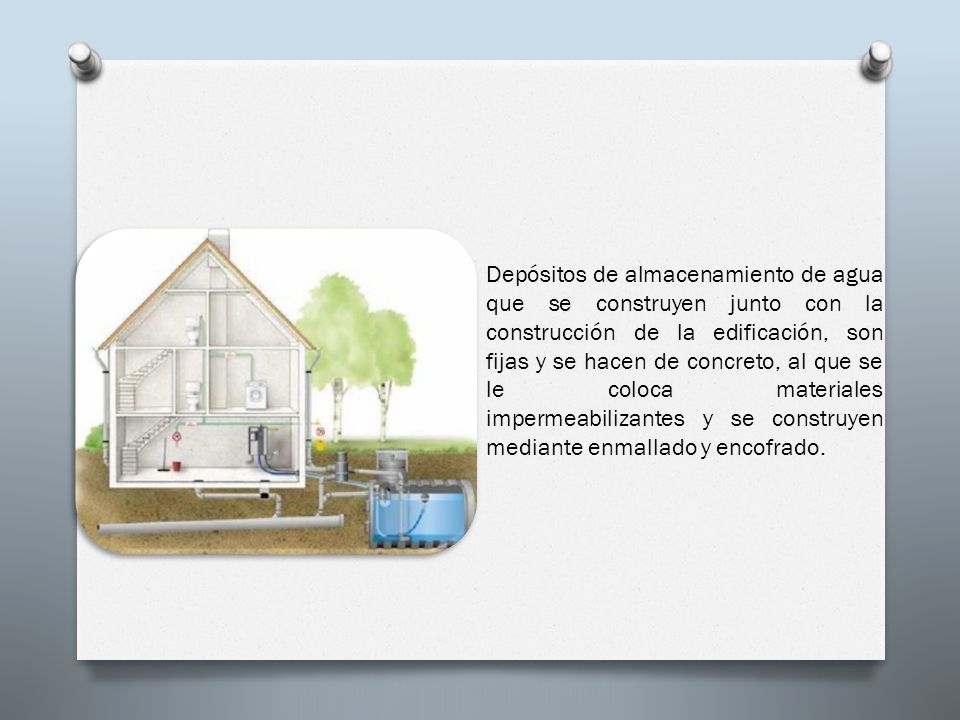

2 Depósitos de almacenamiento de agua que se construyen junto con la construcción de la edificación, son fijas y se hacen de concreto, al que se le coloca materiales impermeabilizantes y se construyen mediante enmallado y encofrado.

3 TIPOS DE CISTERNAS CISTERNAS DE CONCRETO CISTERNAS PREFABRICADAS

4 CISTERNAS DE CONCRETO PROCESO CONSTRUCTIVO
1.- SE HACE EL POZO, SE NIVELA EL PISO. SE COMPACTA CON COMPACTACIÓN MECÁNICA HASTA ALCANZAR LA RESISTENCIA DE SUELO NECESARIA. = 2.- UNA VEZ COMPACTADO, SE LE HACE UN HORMIGÓN DE LIMPIEZA (LECHADA DE CEMENTO POBRE CON ARENA PARA EVITAR LA CONTAMINACIÓN DEL HORMIGÓN CON RESTOS DE TIERRA)

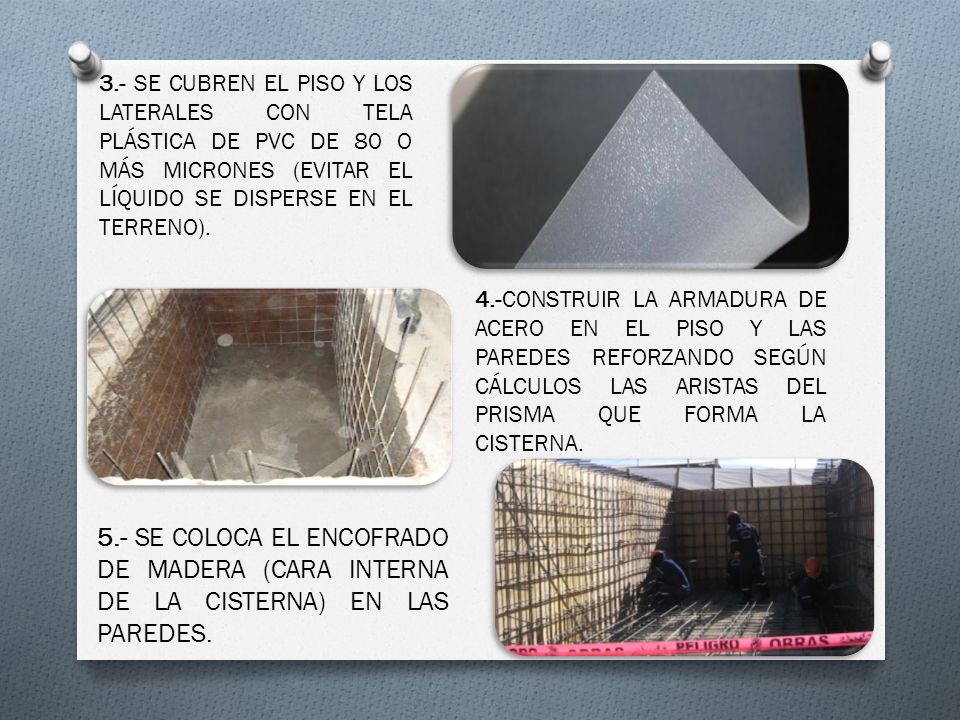

5 3.- SE CUBREN EL PISO Y LOS LATERALES CON TELA PLÁSTICA DE PVC DE 80 O MÁS MICRONES (EVITAR EL LÍQUIDO SE DISPERSE EN EL TERRENO). 4.-CONSTRUIR LA ARMADURA DE ACERO EN EL PISO Y LAS PAREDES REFORZANDO SEGÚN CÁLCULOS LAS ARISTAS DEL PRISMA QUE FORMA LA CISTERNA. 5.- SE COLOCA EL ENCOFRADO DE MADERA (CARA INTERNA DE LA CISTERNA) EN LAS PAREDES.

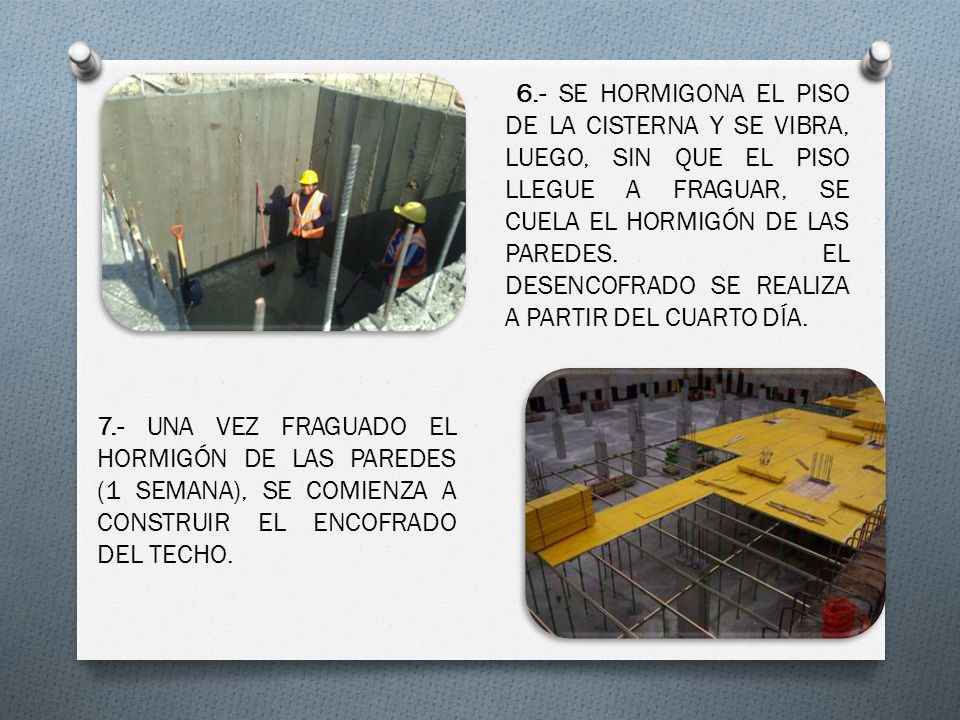

6  6.- SE HORMIGONA EL PISO DE LA CISTERNA Y SE VIBRA, LUEGO, SIN QUE EL PISO LLEGUE A FRAGUAR, SE CUELA EL HORMIGÓN DE LAS PAREDES. EL DESENCOFRADO SE REALIZA A PARTIR DEL CUARTO DÍA. 7.- UNA VEZ FRAGUADO EL HORMIGÓN DE LAS PAREDES (1 SEMANA), SE COMIENZA A CONSTRUIR EL ENCOFRADO DEL TECHO.

7 8.- SE COLOCA LA ARMADURA, VINCULANDOLA CON LAS DE LAS PAREDES POR MEDIO DE SOLDADURA.

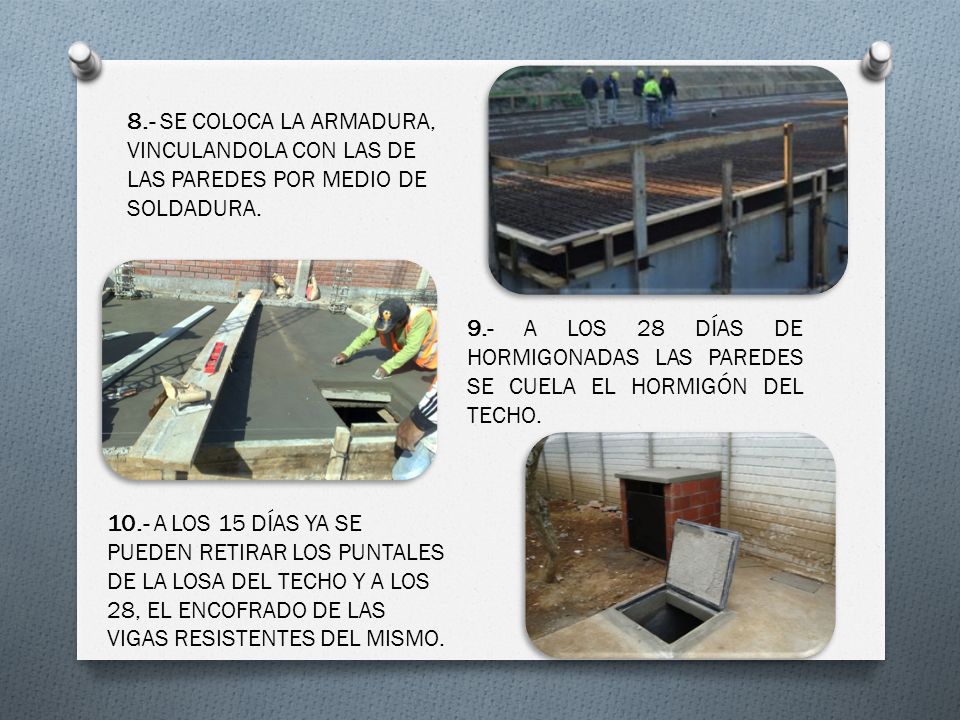

9.- A LOS 28 DÍAS DE HORMIGONADAS LAS PAREDES SE CUELA EL HORMIGÓN DEL TECHO. 10.- A LOS 15 DÍAS YA SE PUEDEN RETIRAR LOS PUNTALES DE LA LOSA DEL TECHO Y A LOS 28, EL ENCOFRADO DE LAS VIGAS RESISTENTES DEL MISMO.

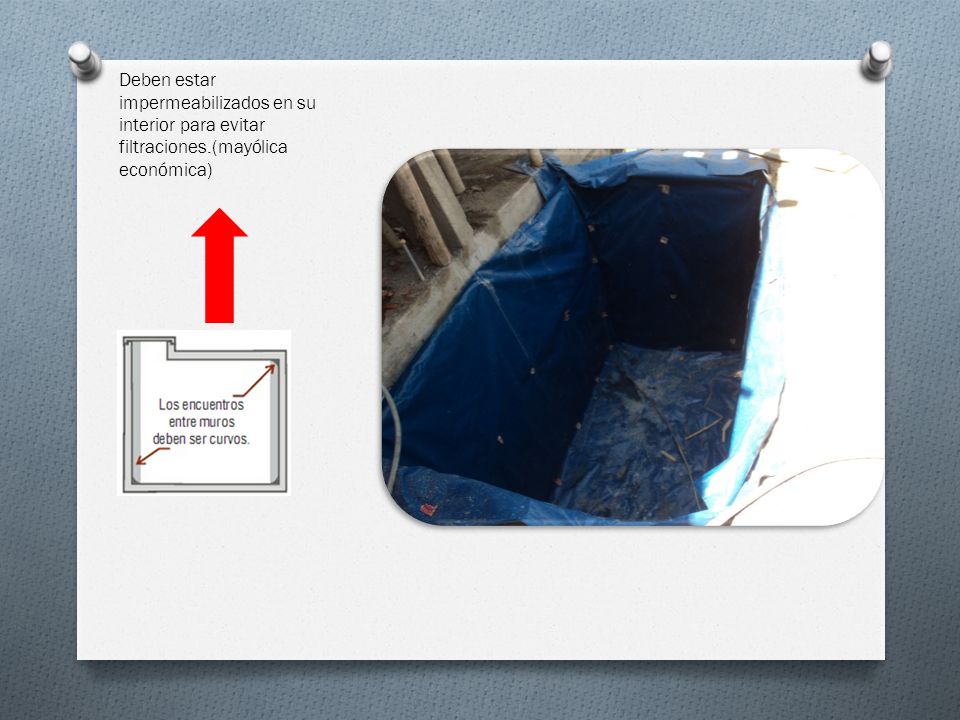

8 Deben estar impermeabilizados en su interior para evitar filtraciones
Deben estar impermeabilizados en su interior para evitar filtraciones.(mayólica económica)

9

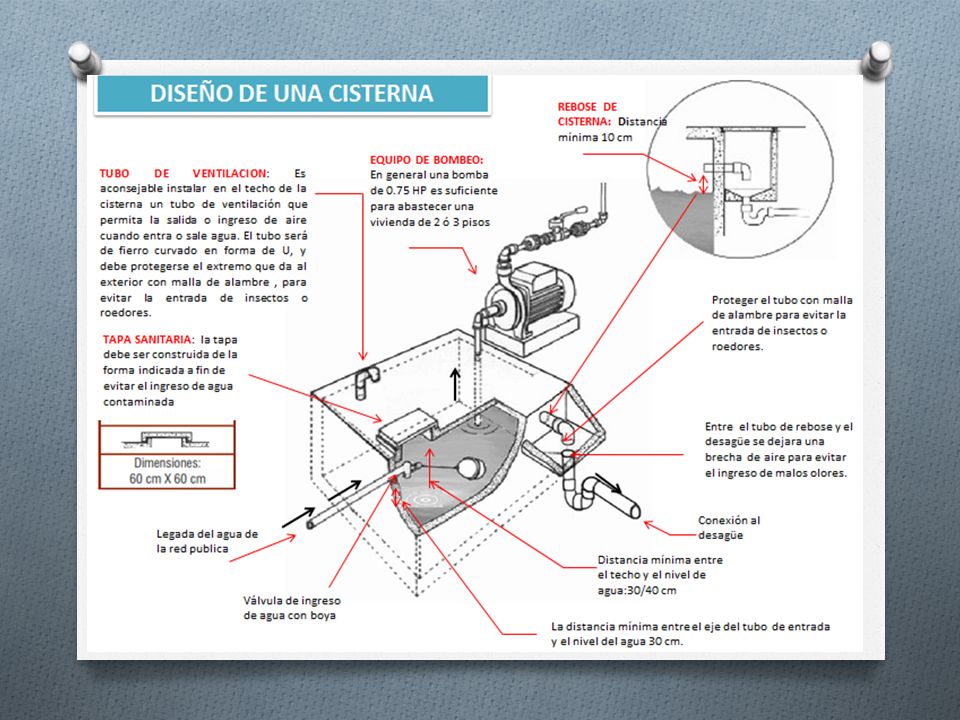

10

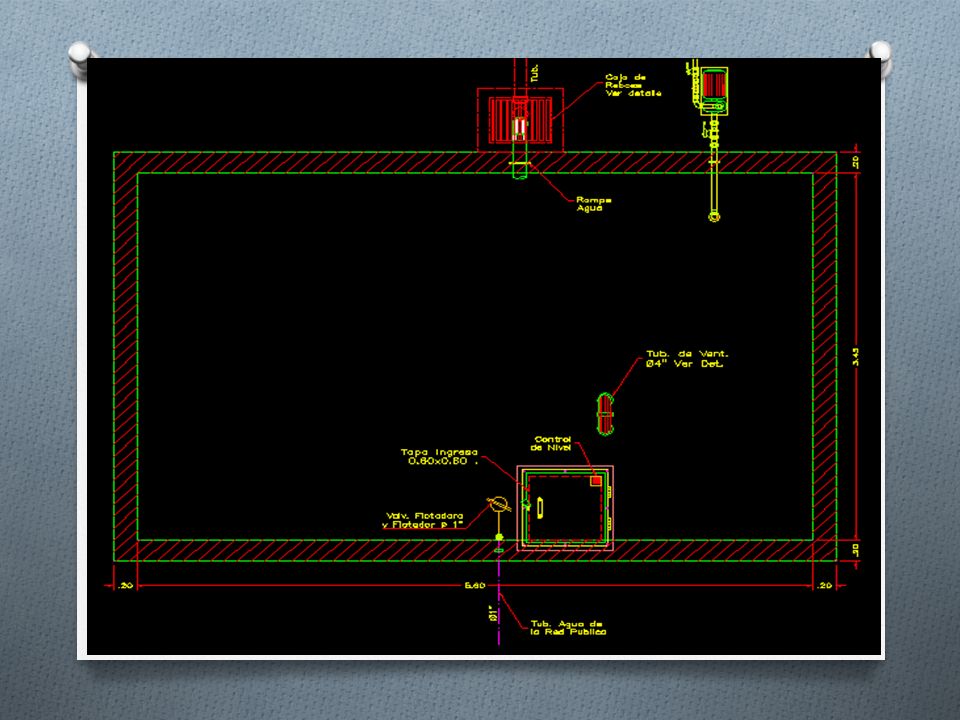

11

12 CISTERNAS PREFABRICADAS

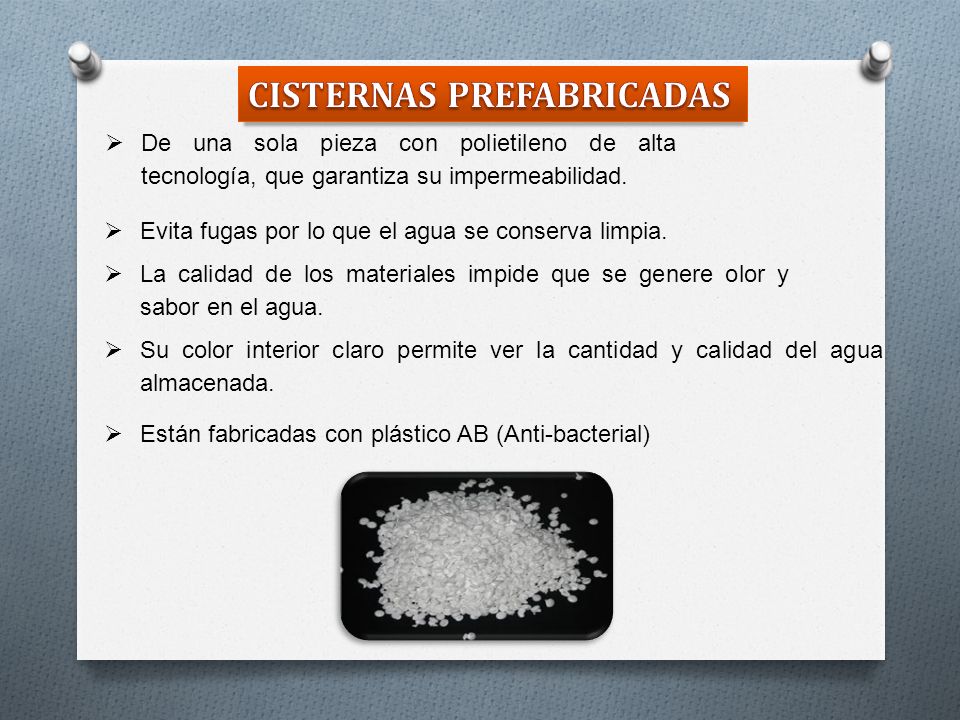

De una sola pieza con polietileno de alta tecnología, que garantiza su impermeabilidad. Evita fugas por lo que el agua se conserva limpia. La calidad de los materiales impide que se genere olor y sabor en el agua. Su color interior claro permite ver la cantidad y calidad del agua almacenada. Están fabricadas con plástico AB (Anti-bacterial)

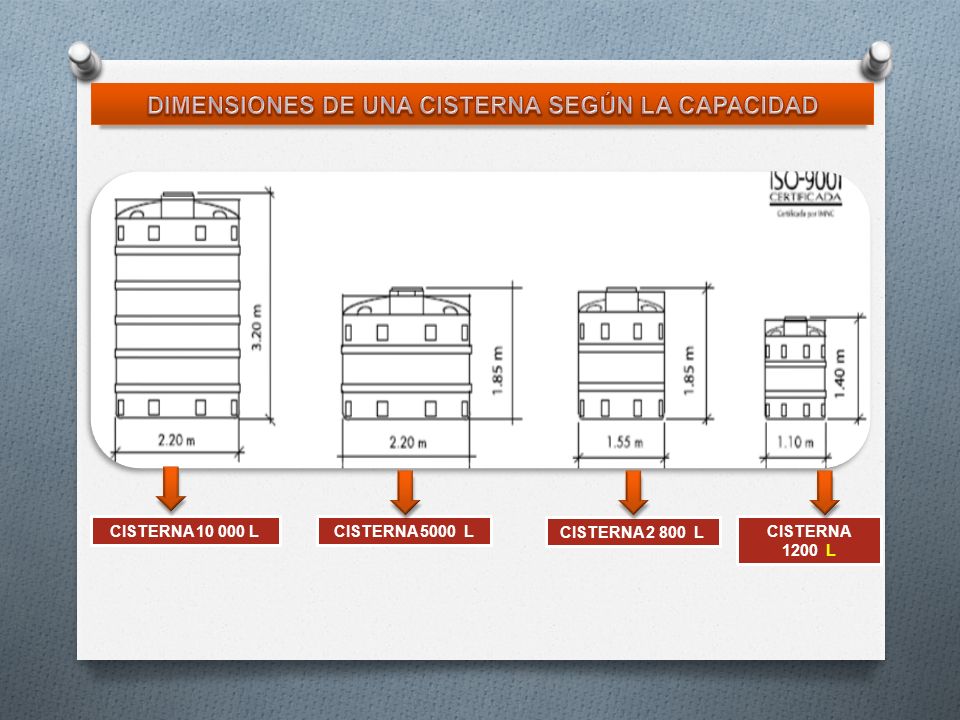

13 DIMENSIONES DE UNA CISTERNA SEGÚN LA CAPACIDAD
CISTERNA L CISTERNA L CISTERNA L CISTERNA 1200 L

14 Filtro de sedimentos y cartucho

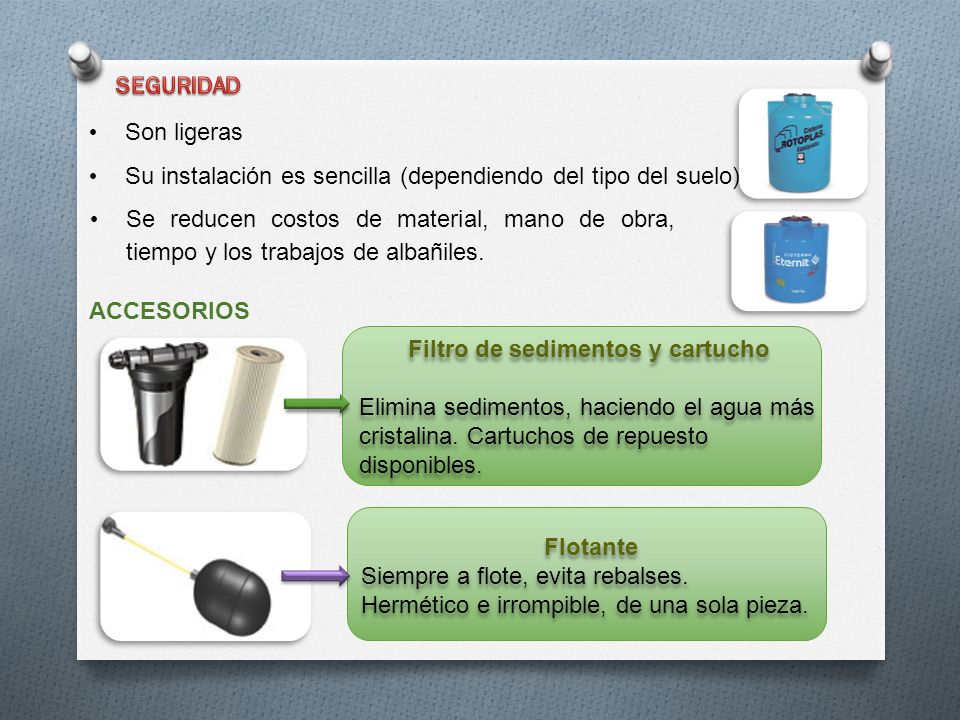

SEGURIDAD Son ligeras Su instalación es sencilla (dependiendo del tipo del suelo) Se reducen costos de material, mano de obra, tiempo y los trabajos de albañiles. ACCESORIOS Filtro de sedimentos y cartucho Elimina sedimentos, haciendo el agua más cristalina. Cartuchos de repuesto disponibles. Flotante Siempre a flote, evita rebalses. Hermético e irrompible, de una sola pieza.

15 Conexiones integradas Control automático de nivel

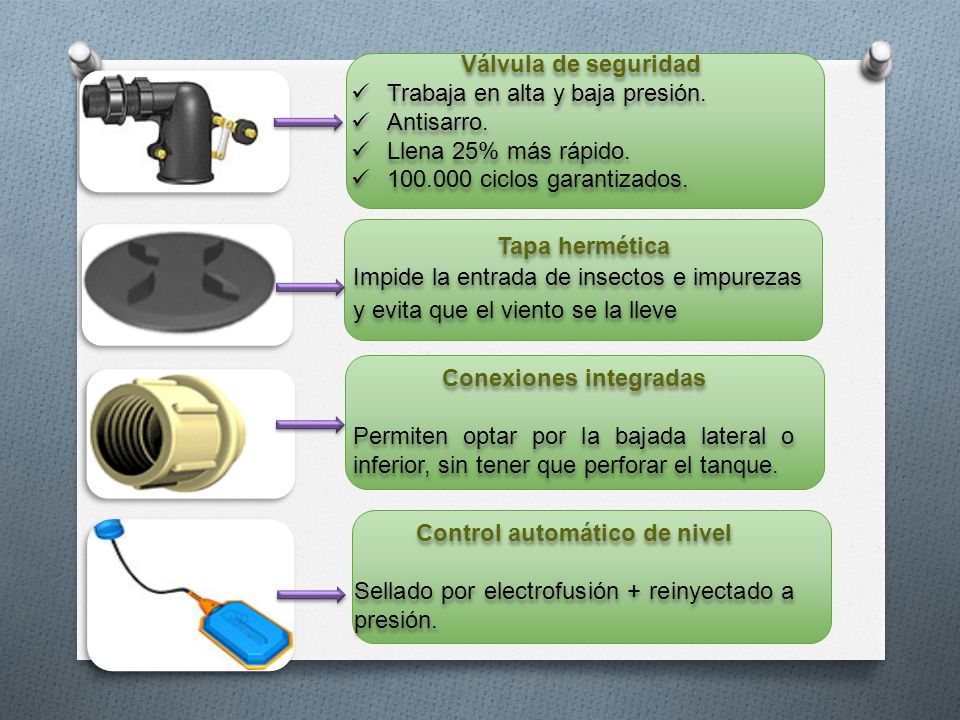

Válvula de seguridad Trabaja en alta y baja presión. Antisarro. Llena 25% más rápido. ciclos garantizados. Tapa hermética Impide la entrada de insectos e impurezas y evita que el viento se la lleve Conexiones integradas Permiten optar por la bajada lateral o inferior, sin tener que perforar el tanque. Control automático de nivel Sellado por electrofusión + reinyectado a presión.

16 INSTALACIÓN DE UNA CISTERNA

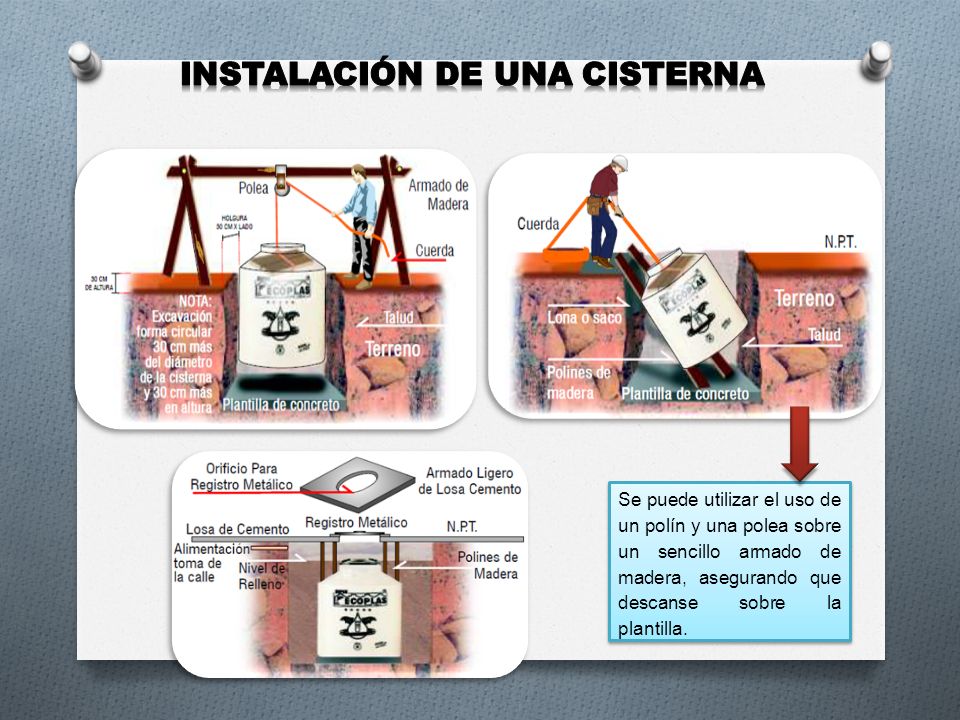

Se puede utilizar el uso de un polín y una polea sobre un sencillo armado de madera, asegurando que descanse sobre la plantilla.

17 OTROS TIPOS DE CISTERNA CISTERNAS DE ALMACENAMIENTO DE AGUA PLUVIAL

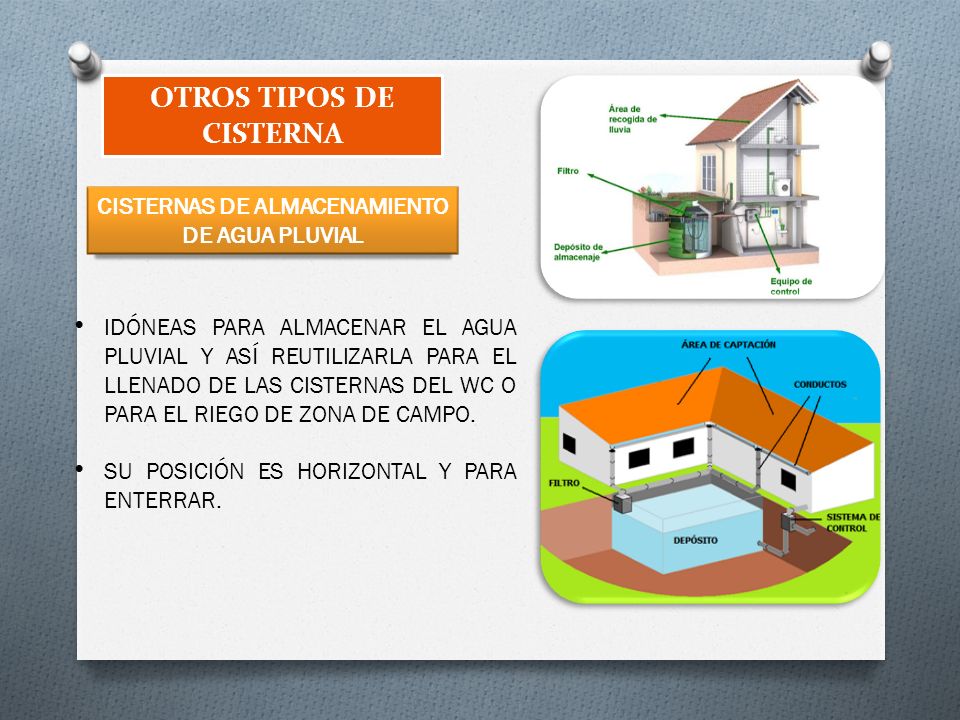

IDÓNEAS PARA ALMACENAR EL AGUA PLUVIAL Y ASÍ REUTILIZARLA PARA EL LLENADO DE LAS CISTERNAS DEL WC O PARA EL RIEGO DE ZONA DE CAMPO. SU POSICIÓN ES HORIZONTAL Y PARA ENTERRAR.

18 CISTERNAS CONTRA INCENDIOS

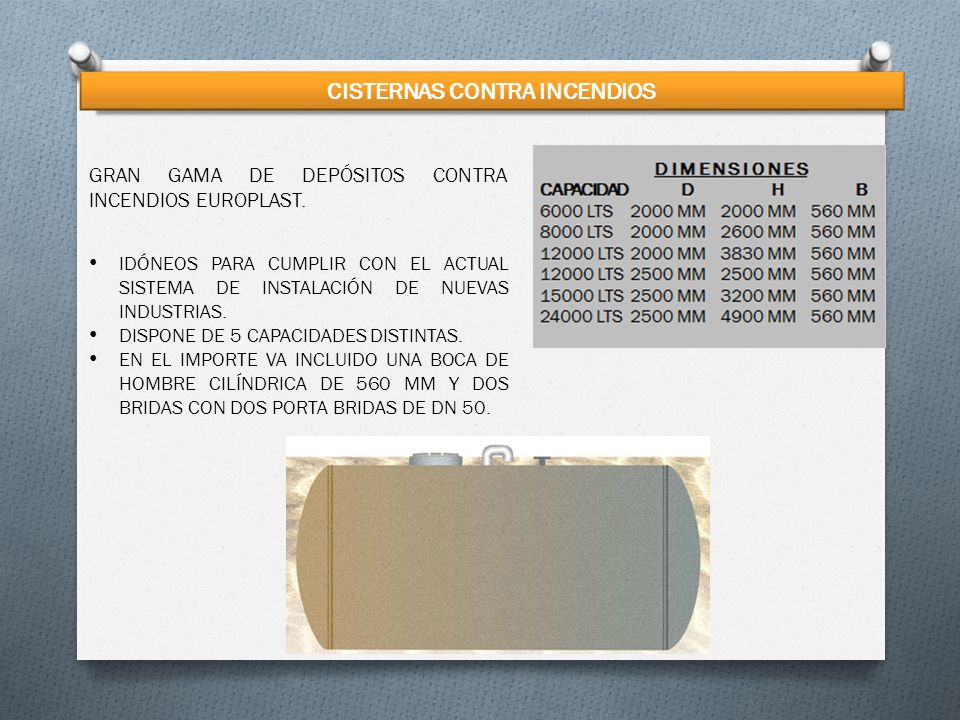

GRAN GAMA DE DEPÓSITOS CONTRA INCENDIOS EUROPLAST. IDÓNEOS PARA CUMPLIR CON EL ACTUAL SISTEMA DE INSTALACIÓN DE NUEVAS INDUSTRIAS. DISPONE DE 5 CAPACIDADES DISTINTAS. EN EL IMPORTE VA INCLUIDO UNA BOCA DE HOMBRE CILÍNDRICA DE 560 MM Y DOS BRIDAS CON DOS PORTA BRIDAS DE DN 50.

19 CISTERNAS PARA AGUA RESIDUALES

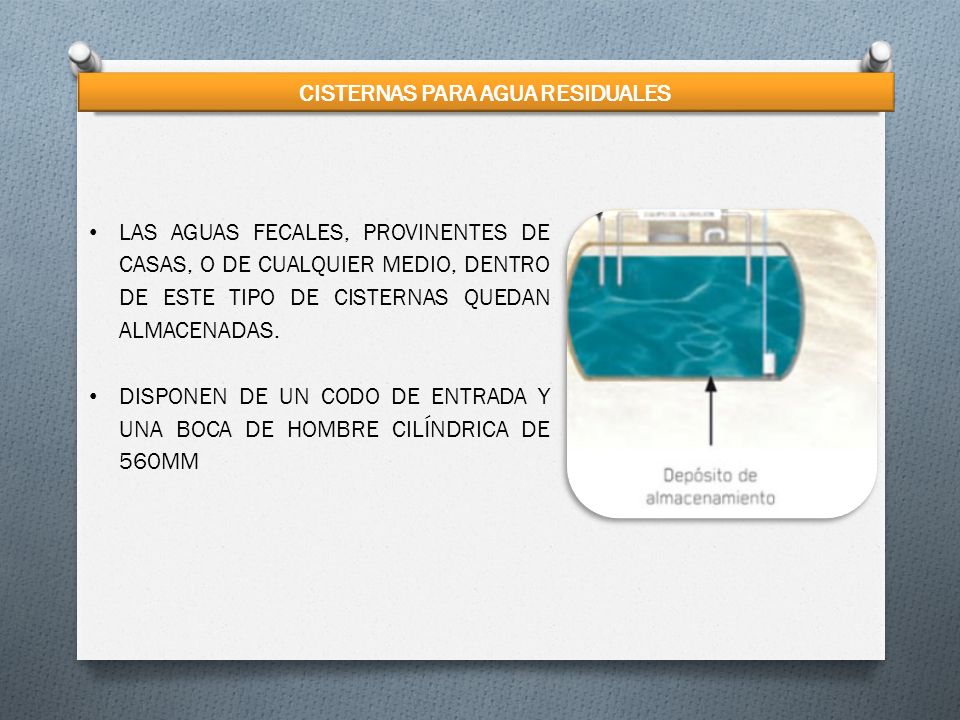

LAS AGUAS FECALES, PROVINENTES DE CASAS, O DE CUALQUIER MEDIO, DENTRO DE ESTE TIPO DE CISTERNAS QUEDAN ALMACENADAS. DISPONEN DE UN CODO DE ENTRADA Y UNA BOCA DE HOMBRE CILÍNDRICA DE 560MM

20 FUNCIONAMIENTO DE UNA CISTERNA

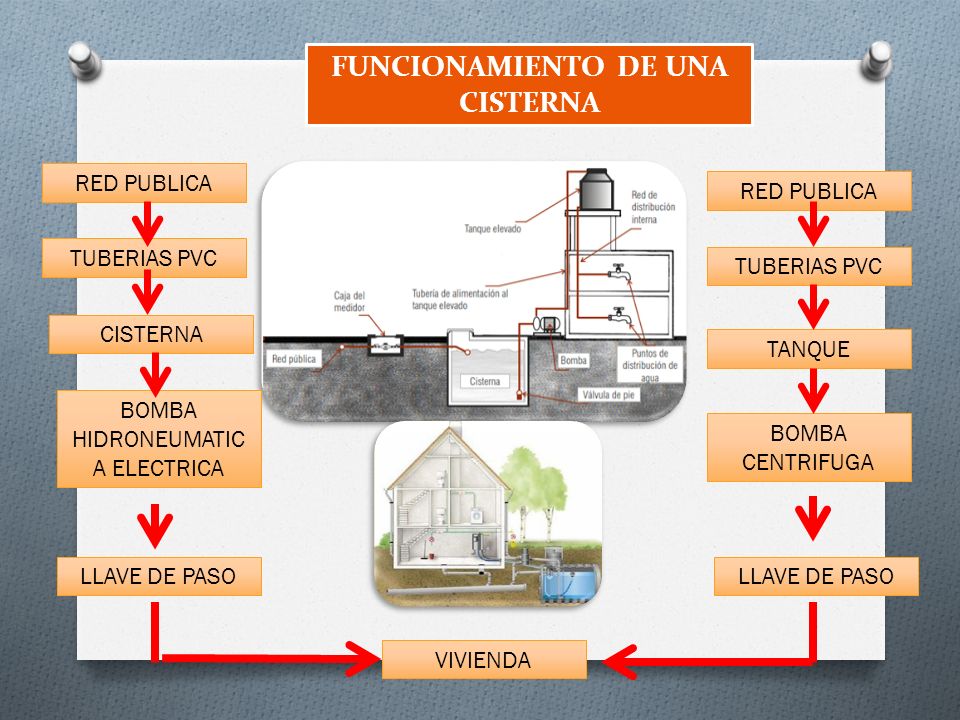

RED PUBLICA RED PUBLICA TUBERIAS PVC TUBERIAS PVC CISTERNA TANQUE BOMBA HIDRONEUMATICA ELECTRICA BOMBA CENTRIFUGA LLAVE DE PASO LLAVE DE PASO VIVIENDA

21 TIPOS DE INSTALACION DIRECTA INDIRECTA

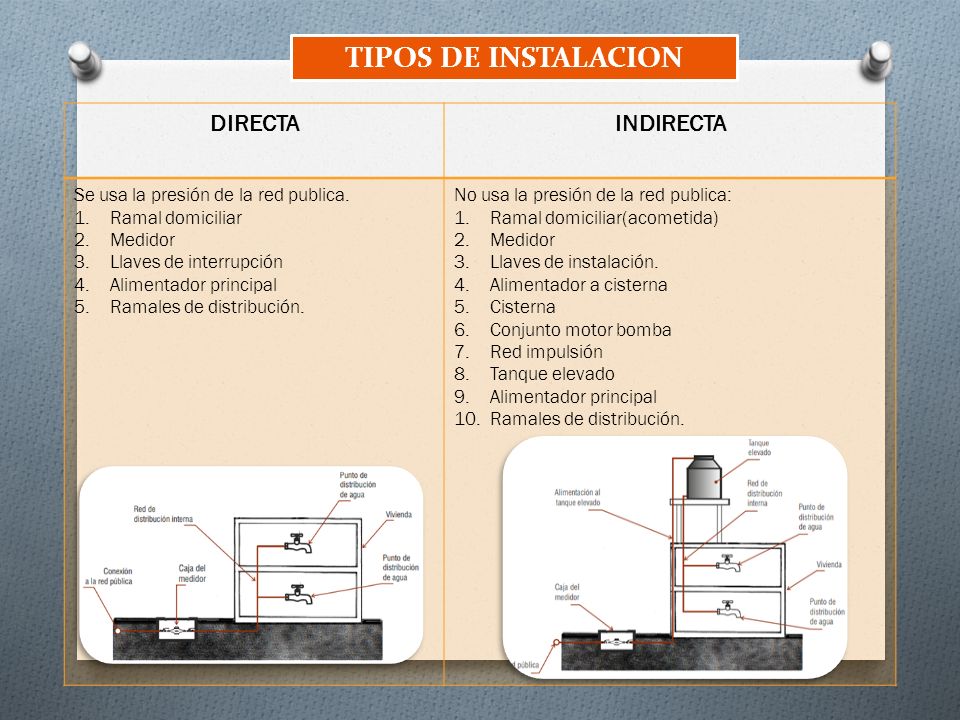

Se usa la presión de la red publica. Ramal domiciliar Medidor Llaves de interrupción Alimentador principal Ramales de distribución. No usa la presión de la red publica: Ramal domiciliar(acometida) Llaves de instalación. Alimentador a cisterna Cisterna Conjunto motor bomba Red impulsión Tanque elevado

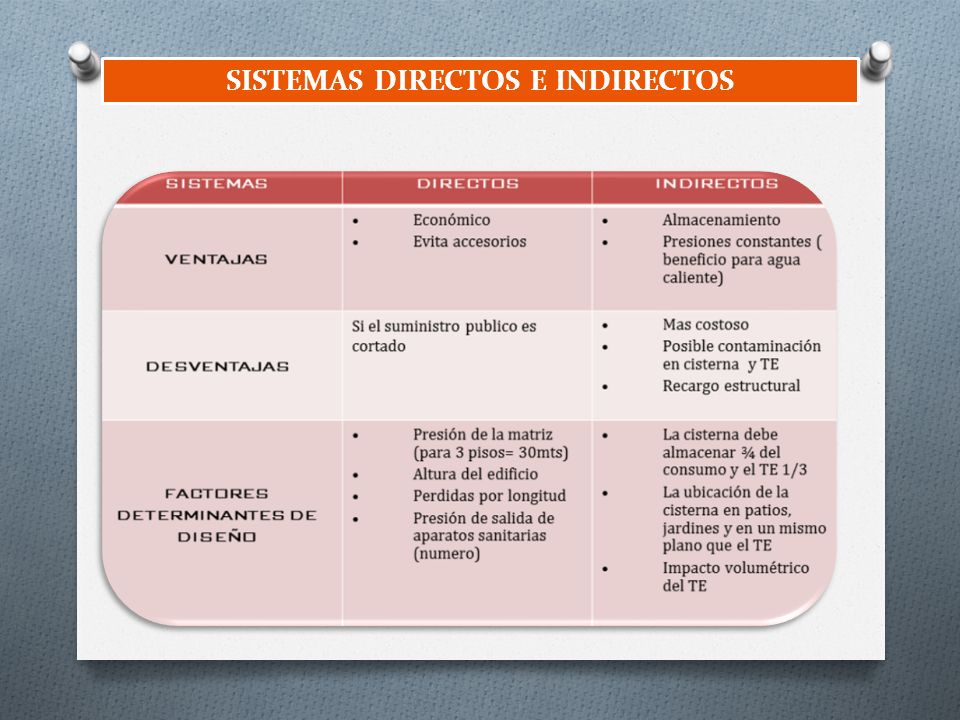

22 SISTEMAS DIRECTOS E INDIRECTOS

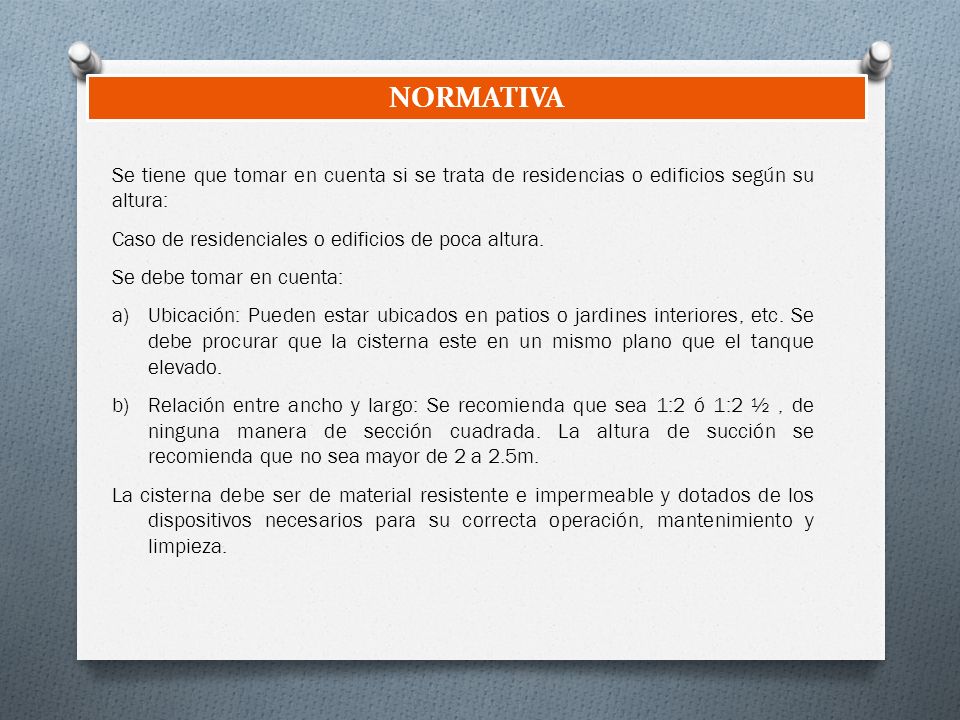

23 NORMATIVA Se tiene que tomar en cuenta si se trata de residencias o edificios según su altura: Caso de residenciales o edificios de poca altura. Se debe tomar en cuenta: Ubicación: Pueden estar ubicados en patios o jardines interiores, etc. Se debe procurar que la cisterna este en un mismo plano que el tanque elevado. Relación entre ancho y largo: Se recomienda que sea 1:2 ó 1:2 ½ , de ninguna manera de sección cuadrada. La altura de succión se recomienda que no sea mayor de 2 a 2.5m. La cisterna debe ser de material resistente e impermeable y dotados de los dispositivos necesarios para su correcta operación, mantenimiento y limpieza.

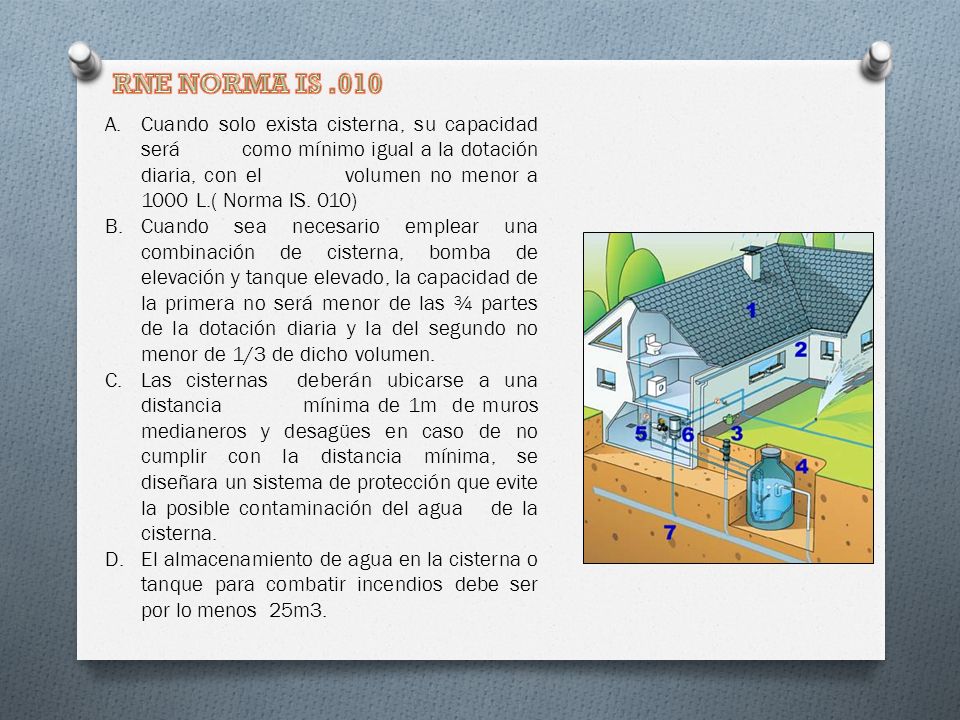

24 RNE NORMA IS .010 Cuando solo exista cisterna, su capacidad será como mínimo igual a la dotación diaria, con el volumen no menor a 1000 L.( Norma IS. 010) Cuando sea necesario emplear una combinación de cisterna, bomba de elevación y tanque elevado, la capacidad de la primera no será menor de las ¾ partes de la dotación diaria y la del segundo no menor de 1/3 de dicho volumen. Las cisternas deberán ubicarse a una distancia mínima de 1m de muros medianeros y desagües en caso de no cumplir con la distancia mínima, se diseñara un sistema de protección que evite la posible contaminación del agua de la cisterna. El almacenamiento de agua en la cisterna o tanque para combatir incendios debe ser por lo menos 25m3.

25 MANTENIMIENTO DE CISTERNA

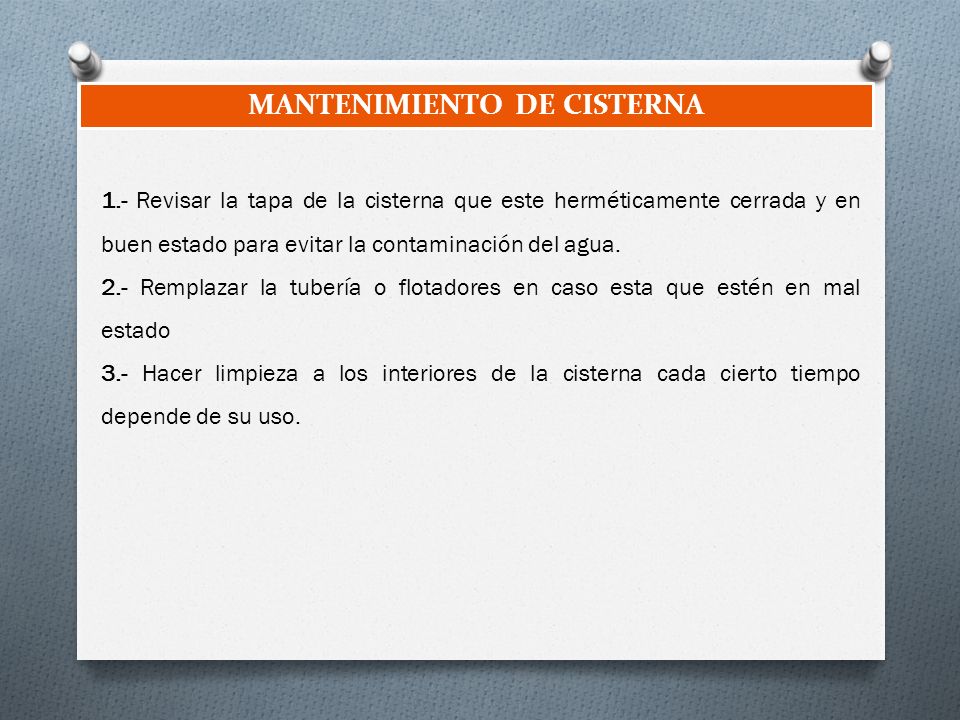

1.- Revisar la tapa de la cisterna que este herméticamente cerrada y en buen estado para evitar la contaminación del agua. 2.- Remplazar la tubería o flotadores en caso esta que estén en mal estado 3.- Hacer limpieza a los interiores de la cisterna cada cierto tiempo depende de su uso.
