ABS bombas sumergibles de achique

Presentación del tema: "ABS bombas sumergibles de achique"— Transcripción de la presentación:

1 ABS bombas sumergibles de achique
Bombas de achique Jumbo & JC Bombas para lodos JS & JT Product name – correct generic form!!

2 ABS bombas sumergibles de achique
Bombas de achique Jumbo 12 a 84 & JC para el bombeo de aguas limpias y sucia mezcladas con tierra Bombas para lodos JS 12 a 84 excelentes para el bombeo de lodos y agua con sólidos en suspensión Product name – correct generic form!!

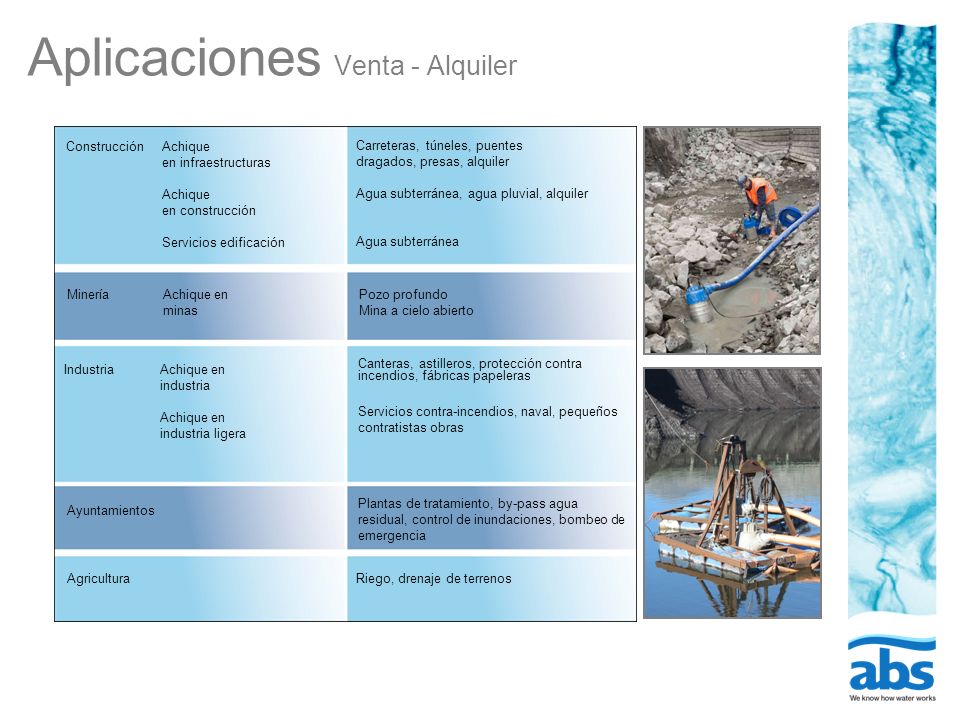

3 Aplicaciones Venta - Alquiler
Construcción Achique en infraestructuras Achique en construcción Servicios edificación Carreteras, túneles, puentes dragados, presas, alquiler Agua subterránea, agua pluvial, alquiler Agua subterránea Minería Achique en minas Pozo profundo Mina a cielo abierto Industria Achique en industria Achique en industria ligera Canteras, astilleros, protección contra incendios, fábricas papeleras Servicios contra-incendios, naval, pequeños contratistas obras Plantas de tratamiento, by-pass agua residual, control de inundaciones, bombeo de emergencia Ayuntamientos Application it would be used in. Picture Botniabanan Umeå 2005. Agricultura Riego, drenaje de terrenos

4 Características Jumbo y JC
Arranque inmediato – enchufar y sin problemas de sobrecalentamiento Resistencia al desgaste – una sola inversión y muchos años de bombeo económico Alta fiabilidad de funcionamiento - menor mantenimiento Fácil mantenimiento – ahorro de tiempo y dinero por la posibilidad de realizar los trabajos de servicio en el mismo lugar de la instalación Key benefits and advantages for the customer.

5 Características JS Arranque inmediato – enchufar y sin preocuparse de sobrecalentamientos Bombeo sin atascos – hidráulica con paso integral a prueba de sólidos para evitar interrupciones Resistencia al desgaste – una sola inversión y muchos años de bombeo económico Cómodo manejo – para hacer más fácil su manipulación Fácil mantenimiento – ahorro de tiempo y dinero por la posibilidad de realizar los trabajos de servicio en el mismo lugar de instalación Key benefits and advantages for the customer.

6 Curvas características ABS bombas de achique sumergibles Jumbo 12 a 44, JC 24 a 44
Product data with applicable subheadings. Presenting the range, technical data, performance curves.

7 Curvas características ABS bombas de achique sumergibles Jumbo 54 a 604, JC 54 a 84
Product data with applicable subheadings. Presenting the range, technical data, performance curves.

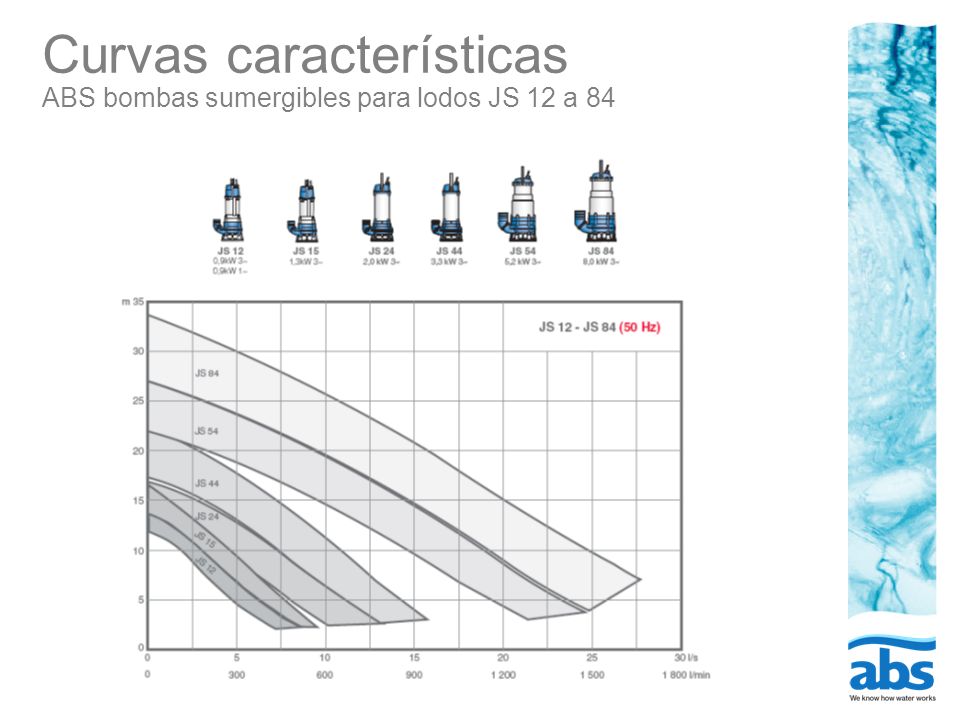

8 Curvas características ABS bombas sumergibles para lodos JS 12 a 84
Product data with applicable subheadings. Presenting the range, technical data, performance curves.

9 Características de diseño Bombas de achique Jumbo y JC
Arranque inmediato El contactor integrado, el condensador (monofásico) y las sondas térmicas en el bobinado del estator protegen el motor y permiten el rearme automático. Alta fiabilidad La doble carcasa y la buena disipación del calor permiten que la bomba trabaje en seco o con bajo nivel de líquido sin producir daños en el equipo. Fácil mantenimiento Gracias al diseño modular se utilizan las mismas piezas en diferentes bombas, lo que reduce los costes de mantenimiento. Quitando la tapa superior se puede acceder fácilmente a la caja de conexiones eléctricas. Alta resistencia al desgaste El impulsor en aleación de acero con alto contenido en cromo y las piezas de desgaste ajustables recubiertas con caucho de nitrilo, aseguran un alto rendimiento y una larga vida. How it works. Use applicable subheadings. E.g. more technical features such as materials… commercial features…

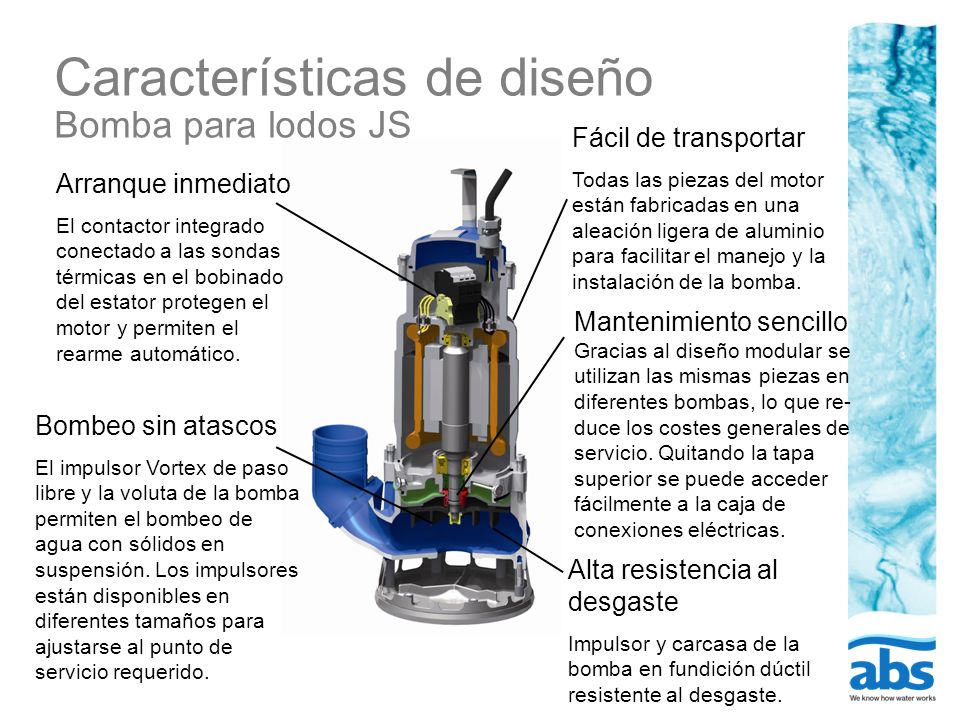

10 Características de diseño Bomba para lodos JS
Fácil de transportar Todas las piezas del motor están fabricadas en una aleación ligera de aluminio para facilitar el manejo y la instalación de la bomba. Arranque inmediato El contactor integrado conectado a las sondas térmicas en el bobinado del estator protegen el motor y permiten el rearme automático. Mantenimiento sencillo Gracias al diseño modular se utilizan las mismas piezas en diferentes bombas, lo que re-duce los costes generales de servicio. Quitando la tapa superior se puede acceder fácilmente a la caja de conexiones eléctricas. Bombeo sin atascos El impulsor Vortex de paso libre y la voluta de la bomba permiten el bombeo de agua con sólidos en suspensión. Los impulsores están disponibles en diferentes tamaños para ajustarse al punto de servicio requerido. How it works. Use applicable subheadings. E.g. more technical features such as materials… commercial features… Alta resistencia al desgaste Impulsor y carcasa de la bomba en fundición dúctil resistente al desgaste.

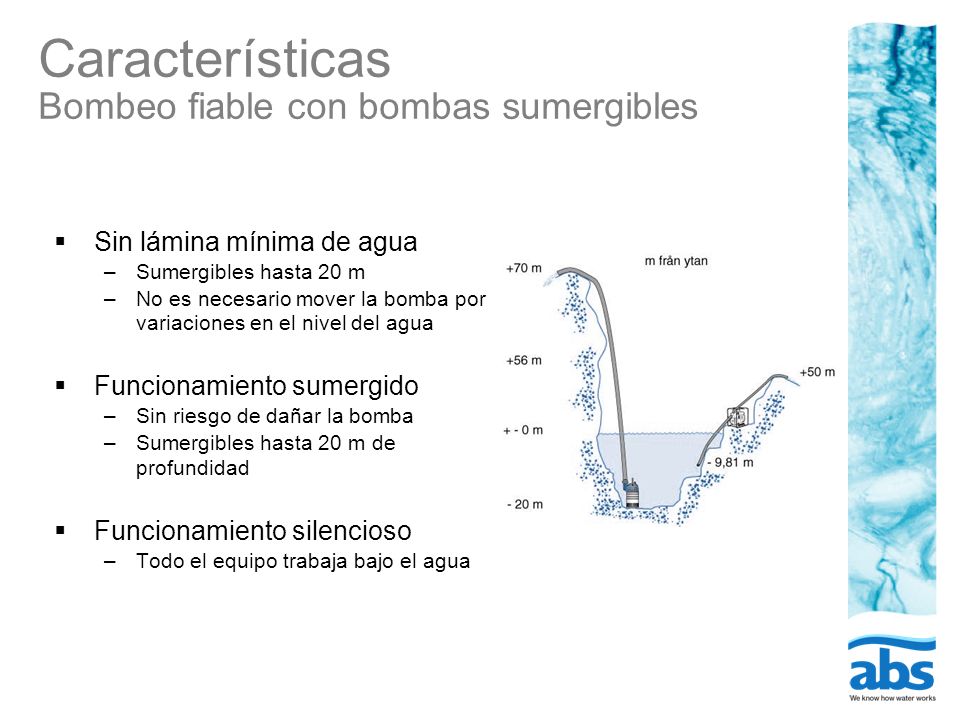

11 Características Bombeo fiable con bombas sumergibles
Sin lámina mínima de agua Sumergibles hasta 20 m No es necesario mover la bomba por variaciones en el nivel del agua Funcionamiento sumergido Sin riesgo de dañar la bomba Sumergibles hasta 20 m de profundidad Funcionamiento silencioso Todo el equipo trabaja bajo el agua How it works. Use applicable subheadings. E.g. more technical features such as materials… commercial features…

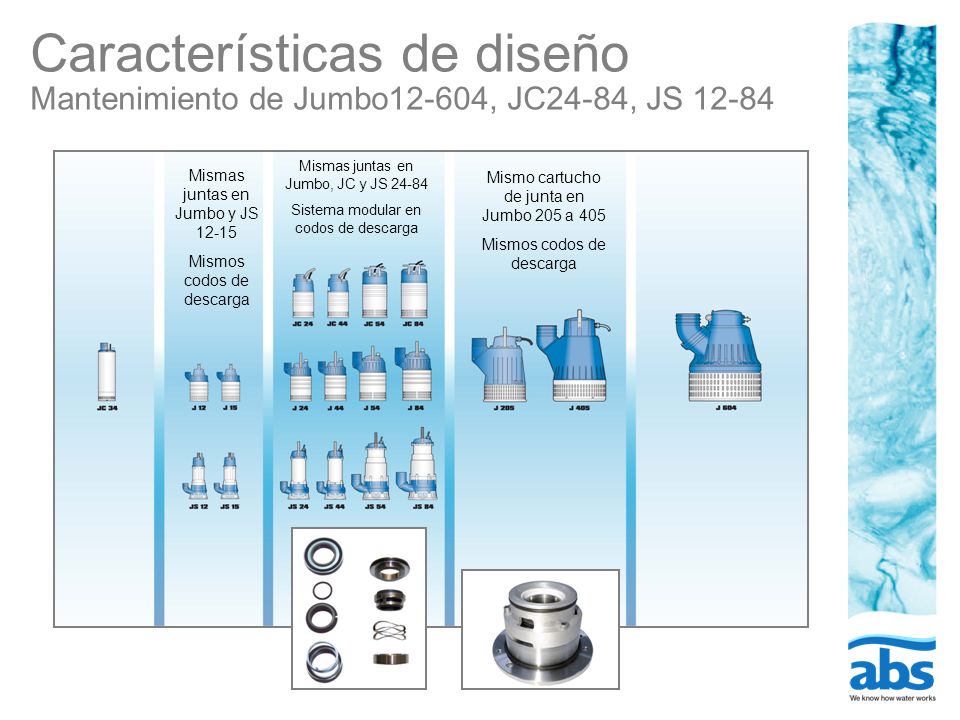

12 Características de diseño Mantenimiento de Jumbo12-604, JC24-84, JS 12-84
Mismas juntas en Jumbo, JC y JS 24-84 Sistema modular en codos de descarga Mismas juntas en Jumbo y JS Mismos codos de descarga Mismo cartucho de junta en Jumbo 205 a 405 Mismos codos de descarga How it works. Use applicable subheadings. E.g. more technical features such as materials… commercial features…

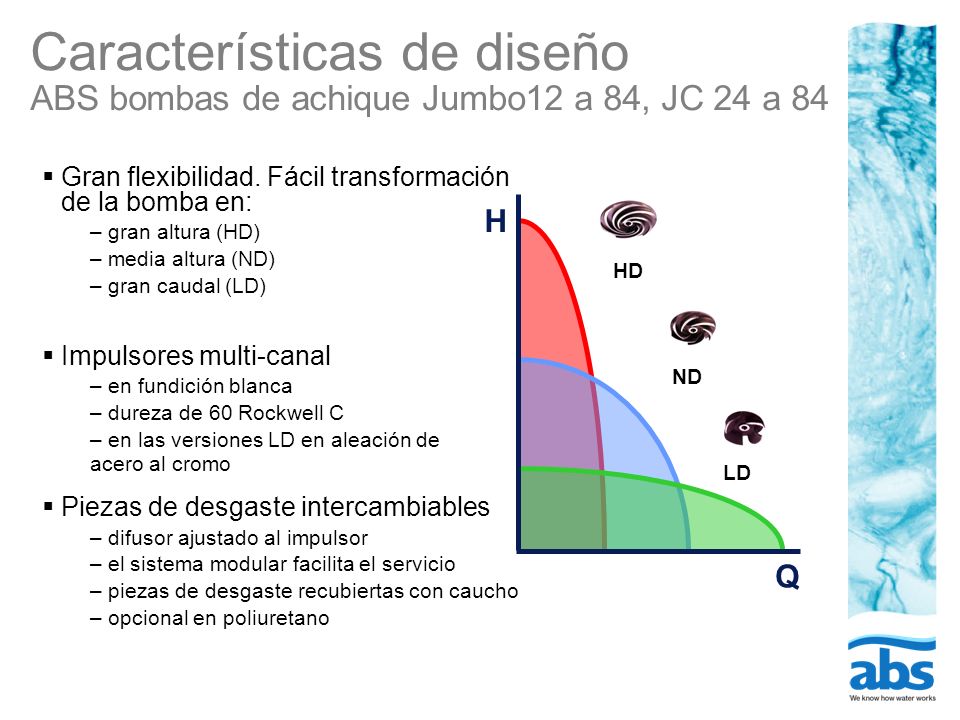

13 Características de diseño ABS bombas de achique Jumbo12 a 84, JC 24 a 84
Gran flexibilidad. Fácil transformación de la bomba en: gran altura (HD) media altura (ND) gran caudal (LD) Impulsores multi-canal en fundición blanca dureza de 60 Rockwell C en las versiones LD en aleación de acero al cromo Piezas de desgaste intercambiables difusor ajustado al impulsor el sistema modular facilita el servicio piezas de desgaste recubiertas con caucho opcional en poliuretano H HD ND LD How it works. Use applicable subheadings. E.g. more technical features such as materials… commercial features… Q

14 Características de diseño ABS bombas de achique Jumbo 205 604
Gran flexibilidad. Fácil transformación de la bomba en: gran altura (HD) gran caudal (LD) Impulsores multi-canal fundición blanca (Jumbo 205 HD) dureza de 60 Rockwell C menor desgaste en el fondo de la cámara de aceite otras versiones en aleación de acero al cromo Piezas de desgaste independientes difusor montado fijo sobre el impulsor anillo difusor ajustado al impulsor piezas de desgaste recubiertas con caucho opcional en poliuretano H HD LD How it works. Use applicable subheadings. E.g. more technical features such as materials… commercial features… Q

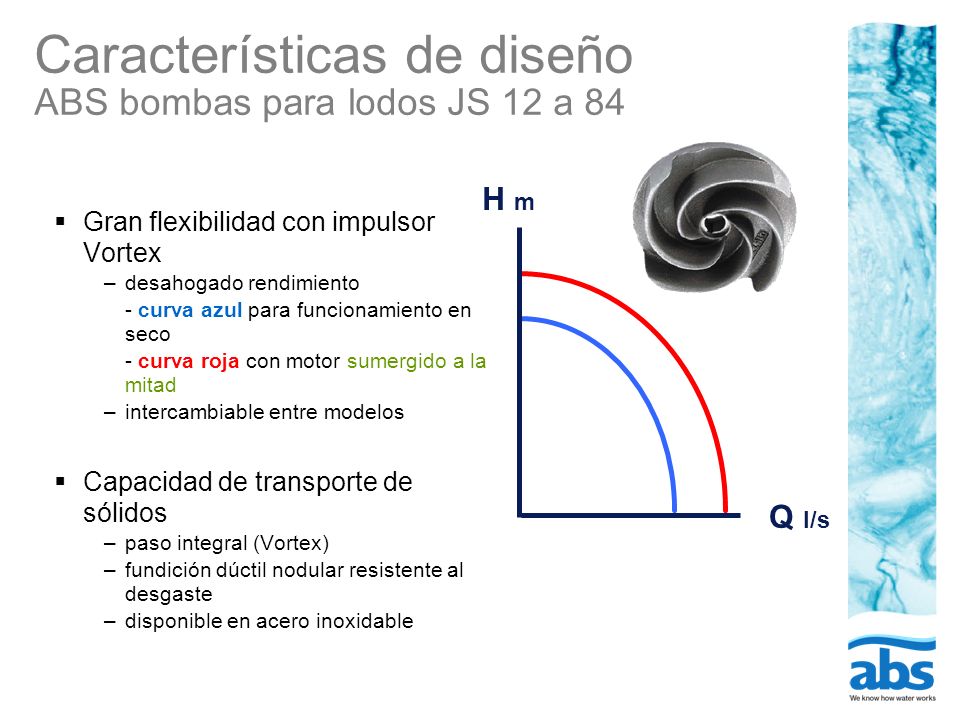

15 Características de diseño ABS bombas para lodos JS 12 a 84
H m Q l/s Gran flexibilidad con impulsor Vortex desahogado rendimiento - curva azul para funcionamiento en seco - curva roja con motor sumergido a la mitad intercambiable entre modelos Capacidad de transporte de sólidos paso integral (Vortex) fundición dúctil nodular resistente al desgaste disponible en acero inoxidable How it works. Use applicable subheadings. E.g. more technical features such as materials… commercial features…

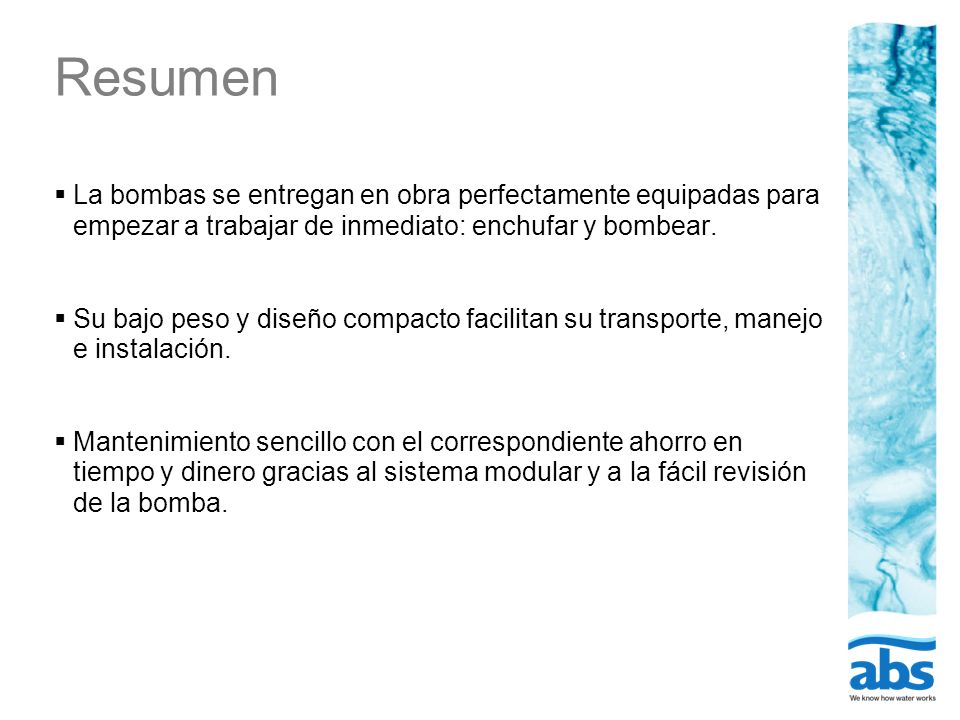

16 Resumen La bombas se entregan en obra perfectamente equipadas para empezar a trabajar de inmediato: enchufar y bombear. Su bajo peso y diseño compacto facilitan su transporte, manejo e instalación. Mantenimiento sencillo con el correspondiente ahorro en tiempo y dinero gracias al sistema modular y a la fácil revisión de la bomba. Summary, only one page.
