ANALISIS CAUSA-RAIZ EXPLOSIONES DE FOCOS DE 3000W CINEPOLIS LA ISLA. SALAS 1.

Presentación del tema: "ANALISIS CAUSA-RAIZ EXPLOSIONES DE FOCOS DE 3000W CINEPOLIS LA ISLA. SALAS 1."— Transcripción de la presentación:

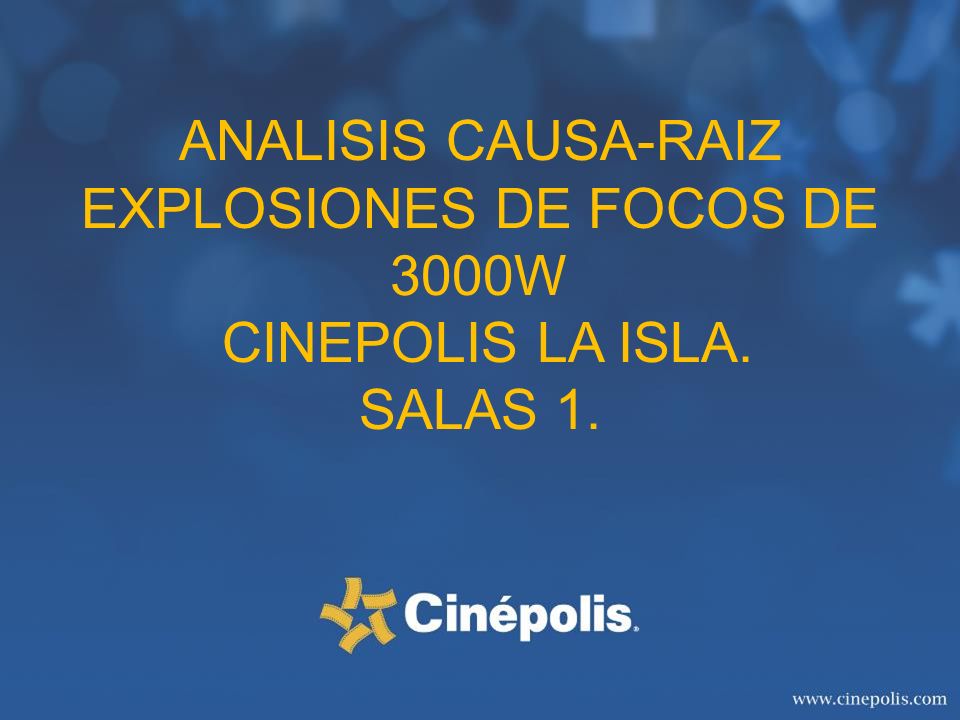

1 ANALISIS CAUSA-RAIZ EXPLOSIONES DE FOCOS DE 3000W CINEPOLIS LA ISLA. SALAS 1.

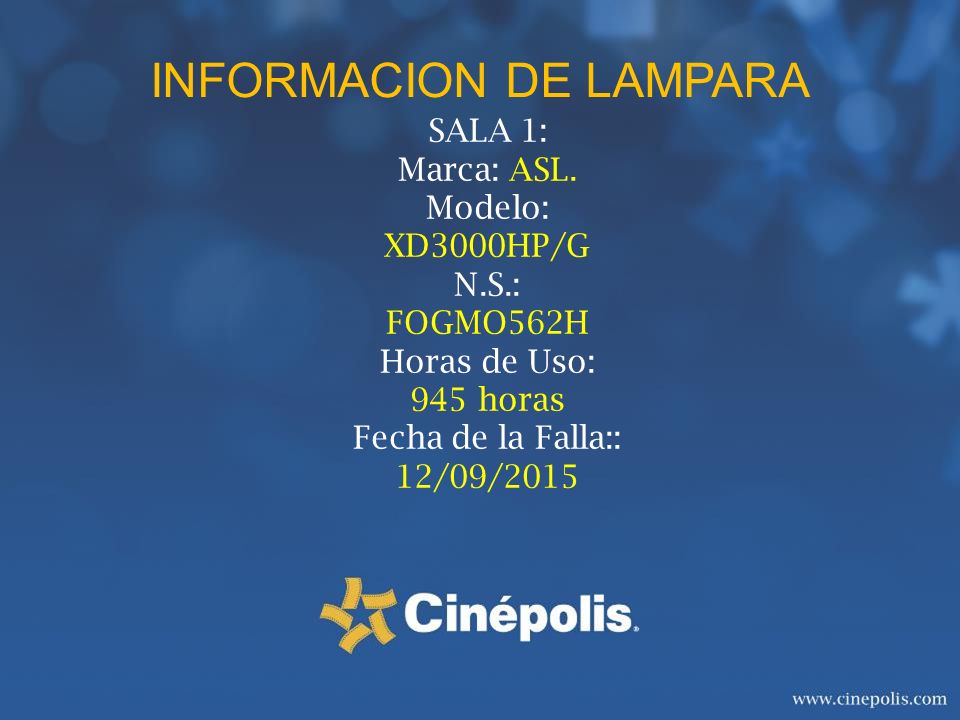

2 INFORMACION DE LAMPARA SALA 1: Marca: ASL. Modelo: XD3000HP/G N.S.: FOGMO562H Horas de Uso: 945 horas Fecha de la Falla:: 12/09/2015

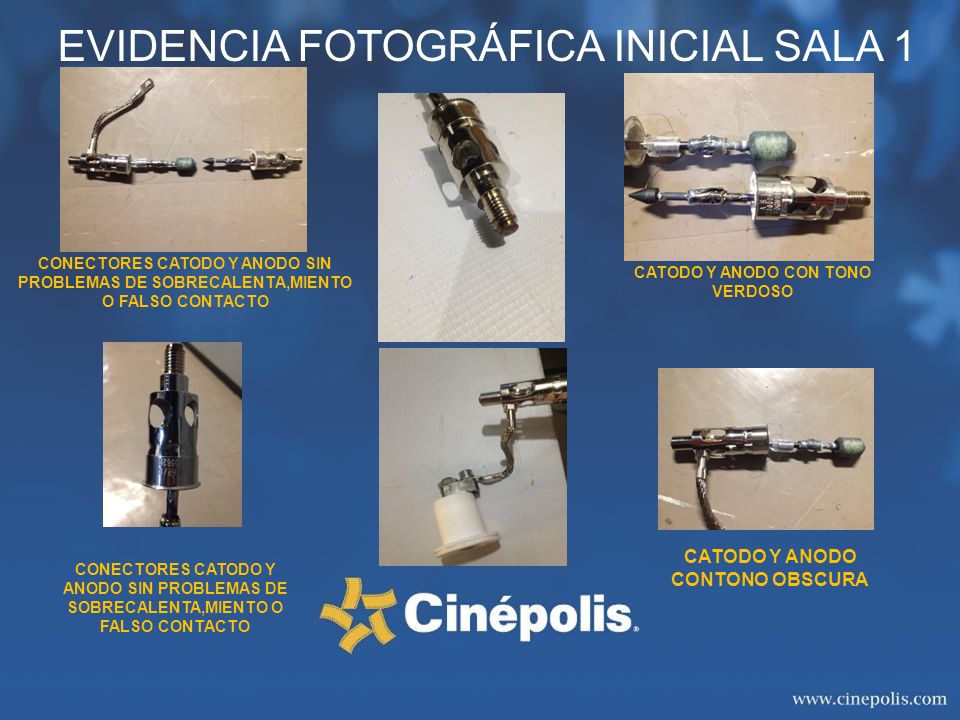

3 EVIDENCIA FOTOGRÁFICA INICIAL SALA 1 CONECTORES CATODO Y ANODO SIN PROBLEMAS DE SOBRECALENTA,MIENTO O FALSO CONTACTO CATODO Y ANODO CON TONO VERDOSO CATODO Y ANODO CONTONO OBSCURA

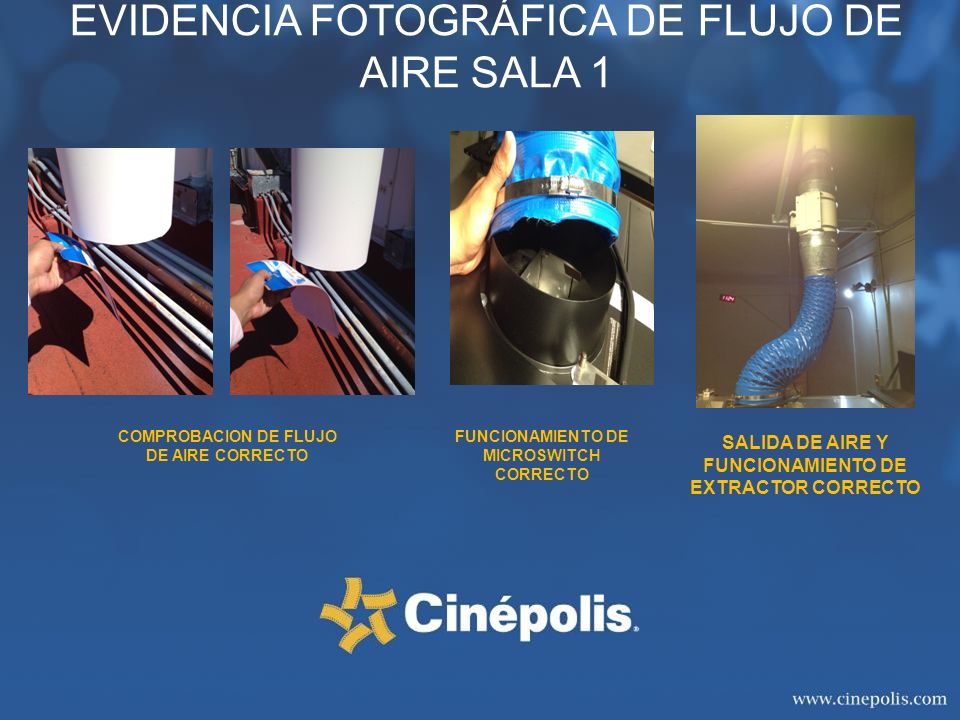

4 EVIDENCIA FOTOGRÁFICA DE FLUJO DE AIRE SALA 1 COMPROBACION DE FLUJO DE AIRE CORRECTO SALIDA DE AIRE Y FUNCIONAMIENTO DE EXTRACTOR CORRECTO FUNCIONAMIENTO DE MICROSWITCH CORRECTO

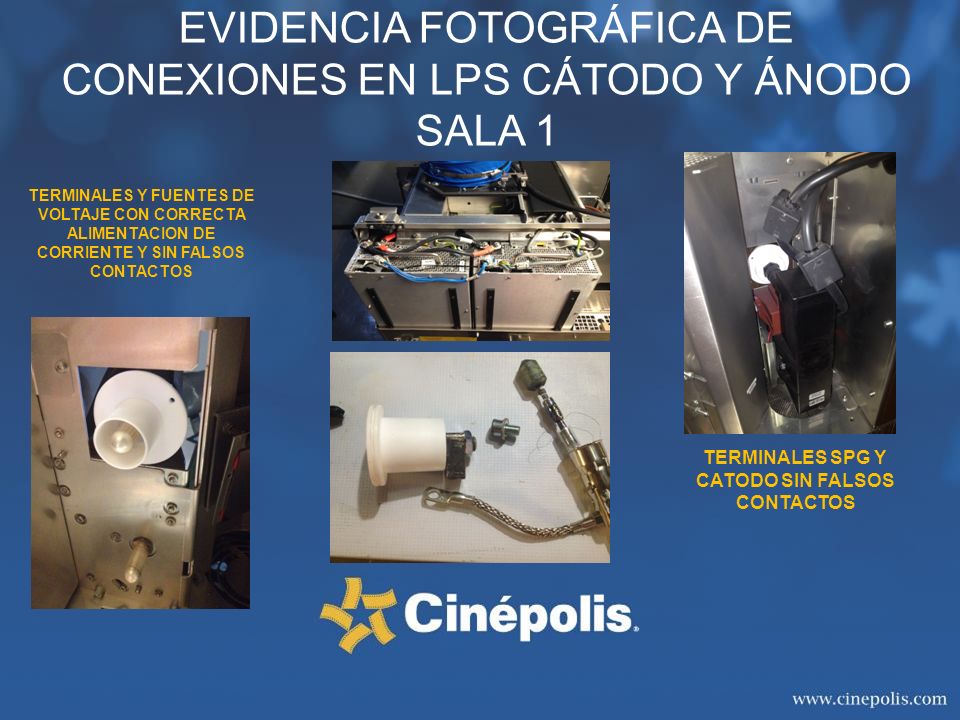

5 EVIDENCIA FOTOGRÁFICA DE CONEXIONES EN LPS CÁTODO Y ÁNODO SALA 1 TERMINALES Y FUENTES DE VOLTAJE CON CORRECTA ALIMENTACION DE CORRIENTE Y SIN FALSOS CONTACTOS TERMINALES SPG Y CATODO SIN FALSOS CONTACTOS

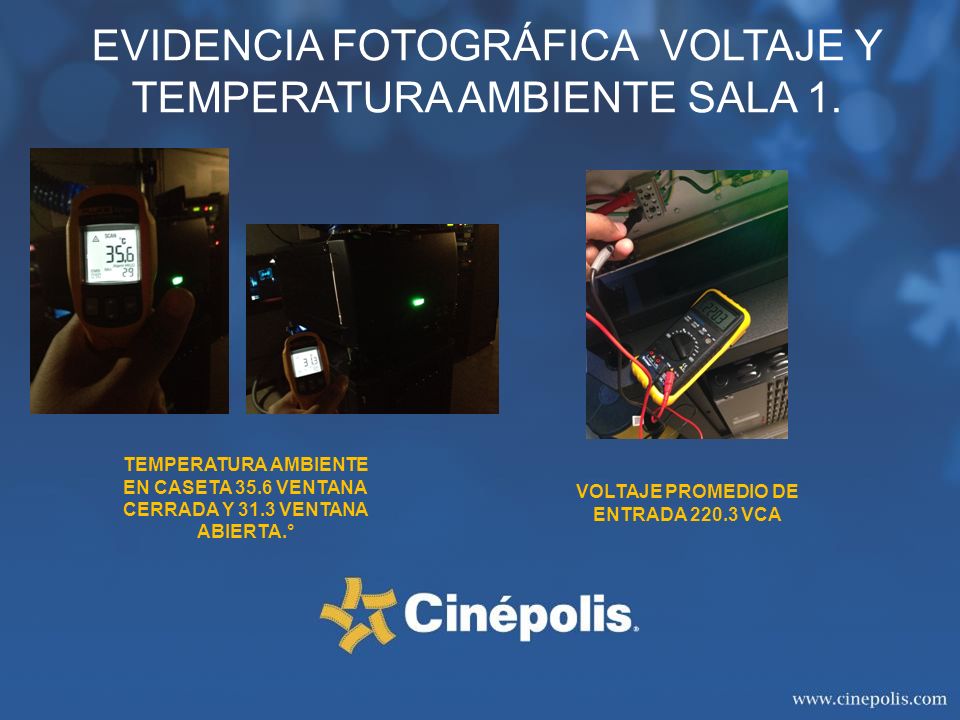

6 EVIDENCIA FOTOGRÁFICA VOLTAJE Y TEMPERATURA AMBIENTE SALA 1. VOLTAJE PROMEDIO DE ENTRADA 220.3 VCA TEMPERATURA AMBIENTE EN CASETA 35.6 VENTANA CERRADA Y 31.3 VENTANA ABIERTA.°

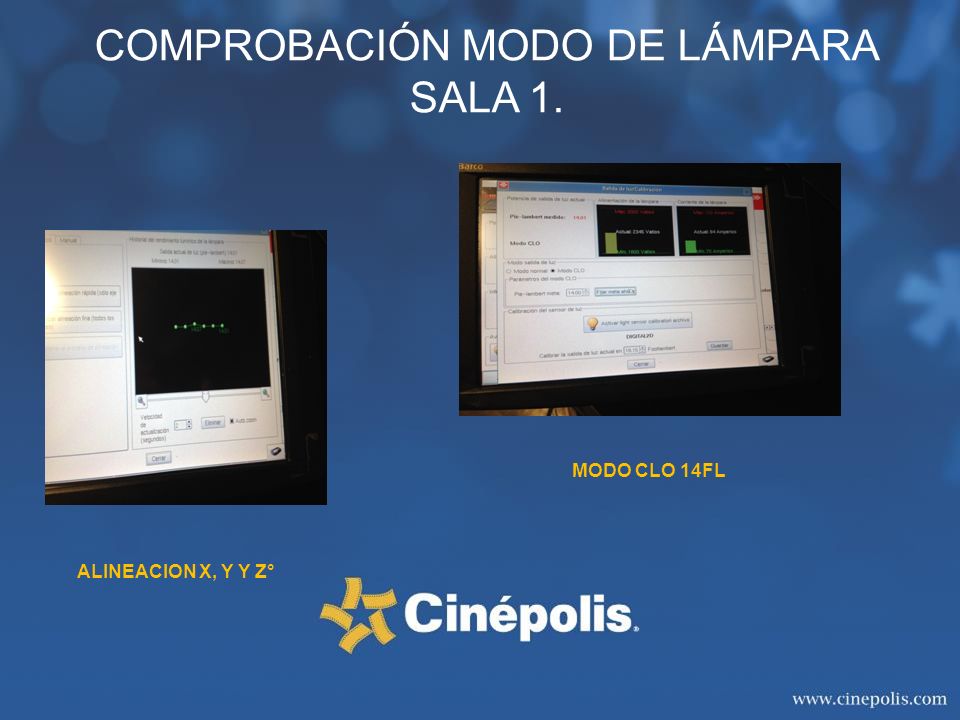

7 COMPROBACIÓN MODO DE LÁMPARA SALA 1. ALINEACION X, Y Y Z° MODO CLO 14FL

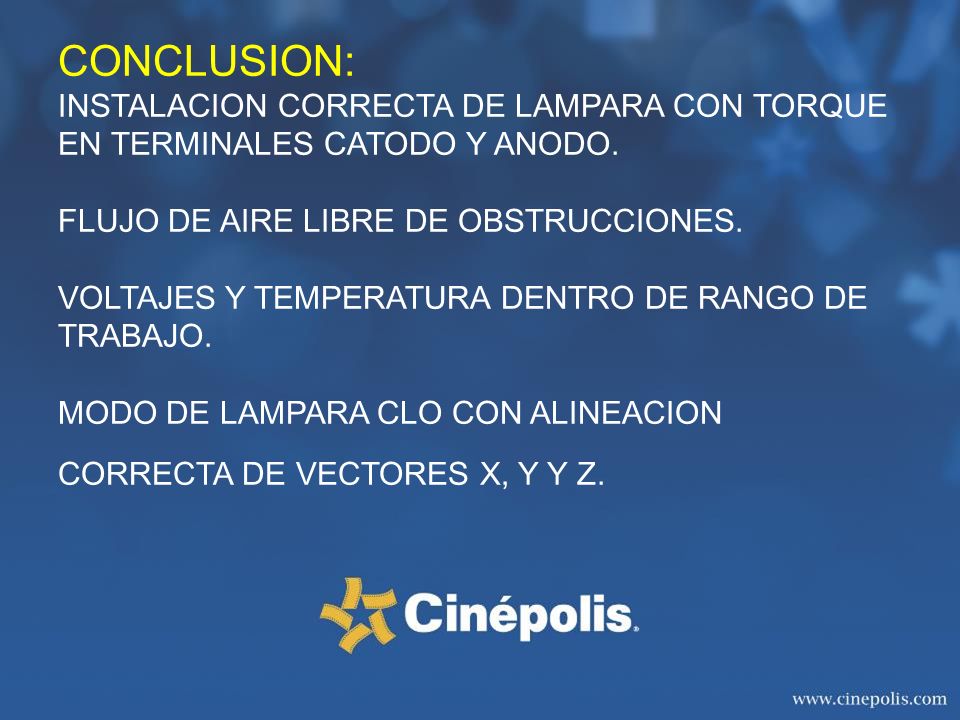

8 CONCLUSION: INSTALACION CORRECTA DE LAMPARA CON TORQUE EN TERMINALES CATODO Y ANODO. FLUJO DE AIRE LIBRE DE OBSTRUCCIONES. VOLTAJES Y TEMPERATURA DENTRO DE RANGO DE TRABAJO. MODO DE LAMPARA CLO CON ALINEACION CORRECTA DE VECTORES X, Y Y Z.
