1 14 – Guía Rápida de Instalación

2 Guía rápida de instalación SFL
Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ????

3 3 Guía rápida de instalación SFL
Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ???? 3

4 4 Guía rápida de instalación SFL Cortar la tubería a la salida del
tanque de agua. Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ????

5 5 Guía rápida de instalación SFL
Colocar una válvula esférica en la tubería del ruptor de vacío y mantenerla cerrada mientras que el equipo esté instalado. Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ????

6 6 Guía rápida de instalación SFL Conectar el presurizador.
Hacer el By pass. Válvula esférica (By pass) siempre Cerrada. Solo abrirla en caso de retirar el presurizador. 6 Toma corriente Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ???? Toma corriente

7 7 Guía rápida de instalación SFL
Conectar el equipo a la red eléctrica. *3 Conexión habitual en países con 60 Hz. Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ????

8 8 Guía rápida de instalación SFL Proteger el equipo de la intemperie.
Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ???? 8 Proteger el equipo de la intemperie. Instalar de modo que el eje de la bomba quede en posición horizontal. Ver manual de instalación ROWA SFL.

9 Guía rápida de instalación SFL
Verificar que las válvulas esféricas de entrada y salida estén abiertas. Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ????

10 Guía rápida de instalación SFL
Abrir un consumo de agua. El primer flujo de agua puede ser discontinuo ya que está eliminando el aire existente en la instalación. Si el equipo no enciende, consultar el manual de instalación ROWA SFL. Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ????

11 Fotos Ilustrativas de instalaciones
Guía rápida de instalación SFL Fotos Ilustrativas de instalaciones Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ????

12 Fotos Ilustrativas de instalaciones
Guía rápida de instalación SFL Fotos Ilustrativas de instalaciones Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ????

13 Fotos Ilustrativas de instalaciones
Guía rápida de instalación SFL Fotos Ilustrativas de instalaciones Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ????

14 Fotos Ilustrativas de instalaciones
Guía rápida de instalación SFL Fotos Ilustrativas de instalaciones Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ????

15 Fotos Ilustrativas de instalaciones
Guía rápida de instalación SFL Fotos Ilustrativas de instalaciones Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ????

16 Guía rápida de instalación PRESS
Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ????

17 3 Guía rápida de instalación PRESS
Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ????

18 4 Guía rápida de instalación PRESS
Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ????

19 5 Guía rápida de instalación PRESS
Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ????

20 6 Guía rápida de instalación SFL Conectar el presurizador.
Hacer el By pass. *2 Válvula esférica (by pass) siempre debe quedar en posición cerrado. Sólo se abre en caso de retirar el presurizador. Para facilitar la instalación recomendamos instalar los flexibles ROWA 6 Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ????

21 6 Guía rápida de instalación SFL Conectar el presurizador.
Hacer el By pass. *2 Válvula esférica (by pass) siempre debe quedar en posición cerrado. Sólo se abre en caso de retirar el presurizador. Para facilitar la instalación recomendamos instalar los flexibles ROWA Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ????

22 7 Guía rápida de instalación SFL CASO A
La válvula de retención se deberá instalar en el extremo inferior del caño (dentro del tanque, a 10 o 15 cm del fondo). Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ????

23 7 Guía rápida de instalación SFL CASO B y C
La válvula de retención se instalará entre la salida del tanque y la entrada del equipo. Instalar y conectar control de nivel para corte del suministro eléctrico del presurizador. Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ????

24 8 Guía rápida de instalación PRESS
Conectar el equipo a la red eléctrica. *3 Conexión habitual en países con 60 Hz. Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ????

25 9 Guía rápida de instalación SFL Proteger el equipo de la intemperie.
Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ???? 9 Proteger el equipo de la intemperie. Instalar de modo que el eje de la bomba quede en posición horizontal. Ver manual de instalación ROWA PRESS.

26 Guía rápida de instalación PRESS

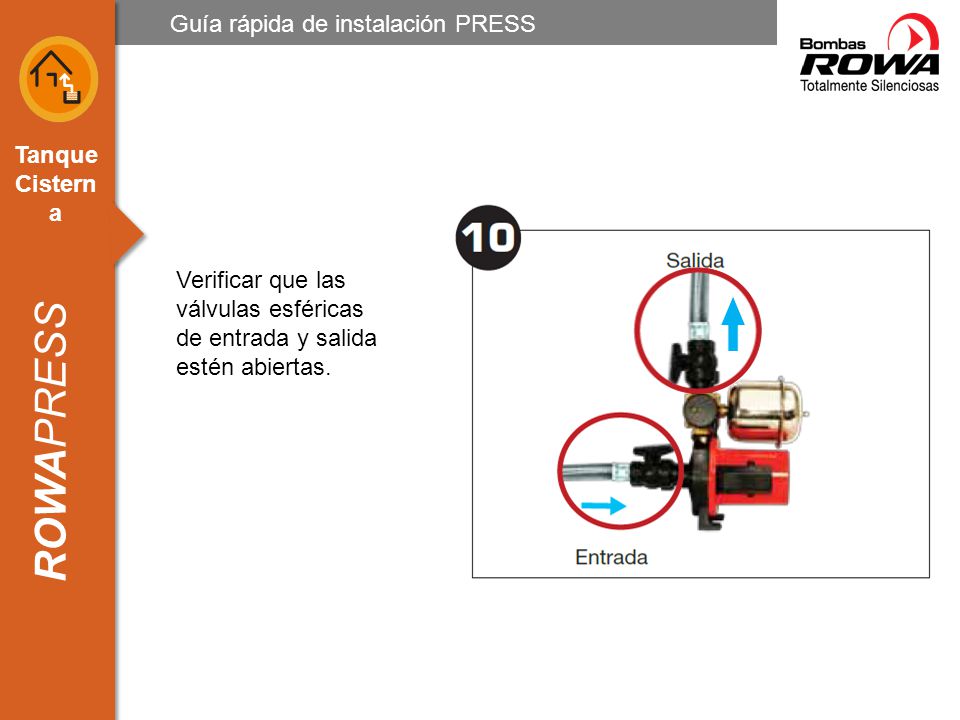

Verificar que las válvulas esféricas de entrada y salida estén abiertas. Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ????

27 11 Guía rápida de instalación PRESS Abrir un consumo de agua.
El primer flujo de agua puede ser discontinuo ya que está eliminando el aire existente en la instalación. Si el equipo no enciende, consultar el manual de instalación ROWA PRESS. 11 Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ????

28 Fotos Ilustrativas de instalaciones
Guía rápida de instalación PRESS Fotos Ilustrativas de instalaciones Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ????

29 Fotos Ilustrativas de instalaciones
Guía rápida de instalación PRESS Fotos Ilustrativas de instalaciones Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ????

30 Fotos Ilustrativas de instalaciones
Guía rápida de instalación PRESS Fotos Ilustrativas de instalaciones Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ????

31 Fotos Ilustrativas de instalaciones
Guía rápida de instalación PRESS Fotos Ilustrativas de instalaciones Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ????

32 Fotos Ilustrativas de instalaciones
Guía rápida de instalación PRESS Fotos Ilustrativas de instalaciones Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ????

33 Fotos Ilustrativas de instalaciones
Guía rápida de instalación PRESS Fotos Ilustrativas de instalaciones 6 Como les comentaba estos motores eléctricos monofásicos asincrónicos con capacitor permanente con rotor jaula de ardilla. ????
