Electrónica I - Tecnología en Telecomunicaciones CLIPPERS = RECORTADORES.

Presentación del tema: "Electrónica I - Tecnología en Telecomunicaciones CLIPPERS = RECORTADORES."— Transcripción de la presentación:

1

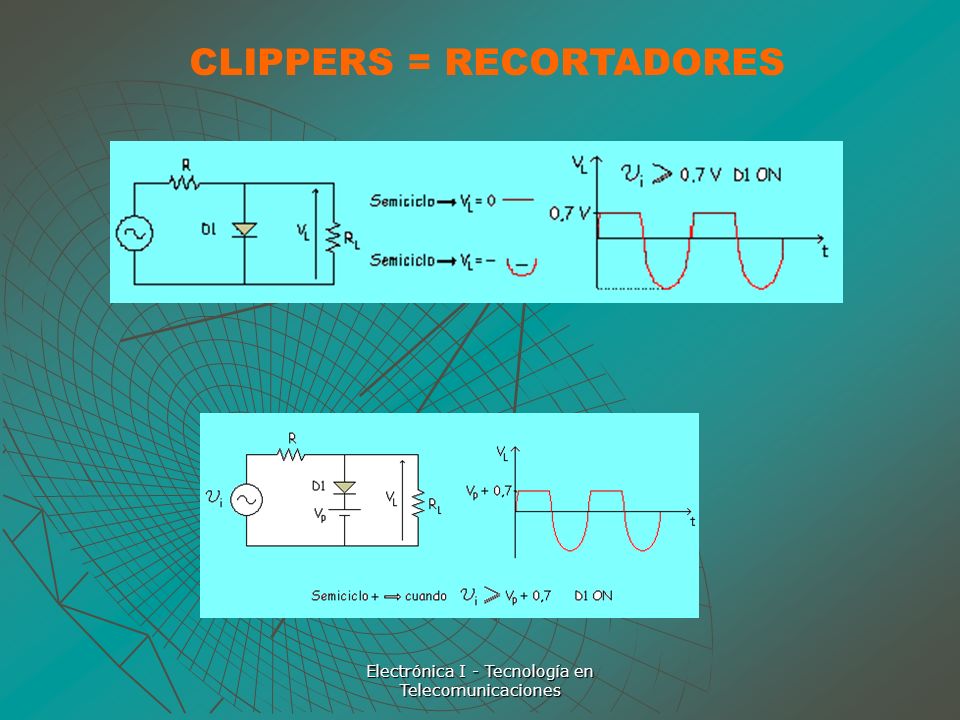

2 Electrónica I - Tecnología en Telecomunicaciones CLIPPERS = RECORTADORES

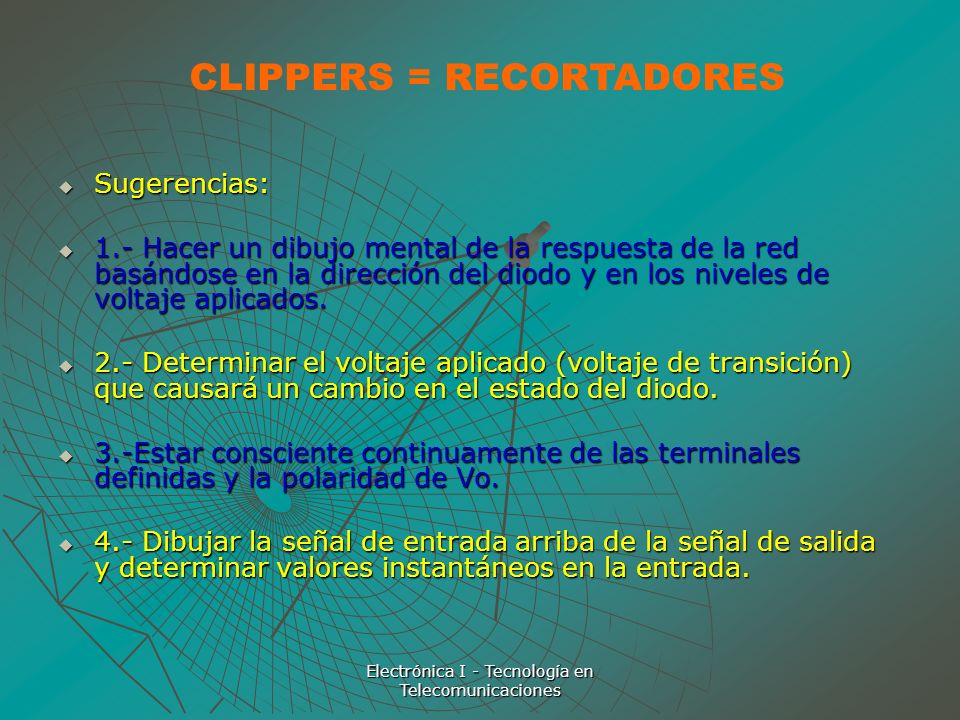

3 Electrónica I - Tecnología en Telecomunicaciones  Sugerencias:  1.- Hacer un dibujo mental de la respuesta de la red basándose en la dirección del diodo y en los niveles de voltaje aplicados.  2.- Determinar el voltaje aplicado (voltaje de transición) que causará un cambio en el estado del diodo.  3.-Estar consciente continuamente de las terminales definidas y la polaridad de Vo.  4.- Dibujar la señal de entrada arriba de la señal de salida y determinar valores instantáneos en la entrada. CLIPPERS = RECORTADORES

4 Electrónica I - Tecnología en Telecomunicaciones CLAMPERS = CAMBIADOR DE NIVEL Cambiador de nivel negativo Cambiador de nivel positivo

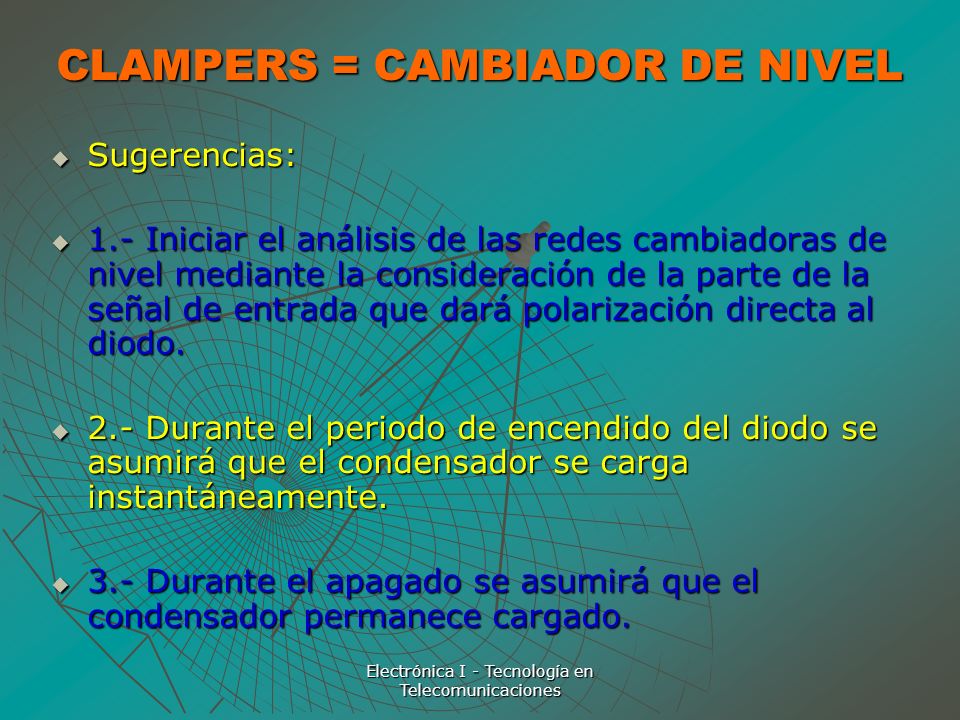

5 Electrónica I - Tecnología en Telecomunicaciones  Sugerencias:  1.- Iniciar el análisis de las redes cambiadoras de nivel mediante la consideración de la parte de la señal de entrada que dará polarización directa al diodo.  2.- Durante el periodo de encendido del diodo se asumirá que el condensador se carga instantáneamente.  3.- Durante el apagado se asumirá que el condensador permanece cargado. CLAMPERS = CAMBIADOR DE NIVEL

6 Electrónica I - Tecnología en Telecomunicaciones ¿PUEDE RETIRAR CUATRO SEGMENTOS PARA REDUCIR A LA MITAD EL NÚMERO DE CUADRADOS?

7 Electrónica I - Tecnología en Telecomunicaciones Solución
