DISTRIBUCION DE PLANTA.

Presentación del tema: "DISTRIBUCION DE PLANTA."— Transcripción de la presentación:

1 DISTRIBUCION DE PLANTA

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

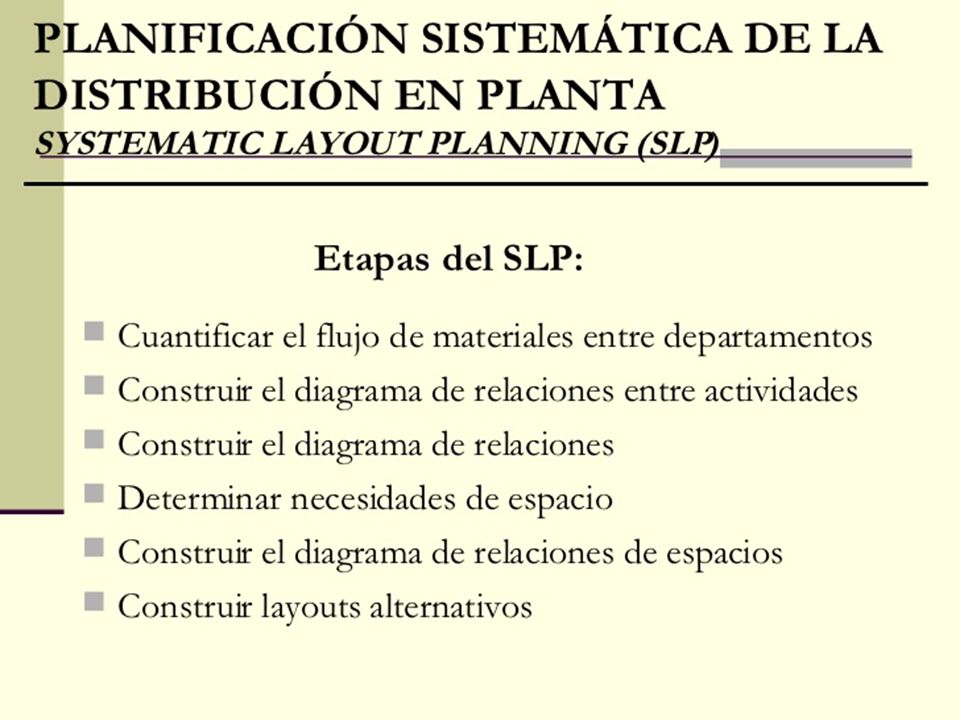

20 Método SLP SLP significa System Layout Planning, es decir planeamiento del sistema de distribución. El método S.L.P. es una forma organizada de enfocar los proyectos de distribución en planta. Consiste en fijar:  Un cuadro operacional de fases  Una serie de procedimientos  Un conjunto de normas que permitan identificar, valorar y visualizar todos los elementos que intervienen en la preparación de la distribución en planta. El proceso a seguir es:  Identificación de departamentos y actividades.  Realización de la Tabla Relacional de Actividades.  Desarrollo del Diagrama Relacional de Actividades (Representación Nodal).  Realización de bocetos y selección de la mejor Distribución en Planta.

21 Identificación de actividades:
Las áreas o departamentos , se identificarán con la siguiente tabla: Símbolo Color Tipo de actividad ROJO Montaje/ Submontaje VERDE Proceso químico AMARILLO/ NARANJA Transporte, expedición y recepcióm AZUL Control AZUL Servicios Área administrativa y oficinas PARDO NARANJA Almacenaje

22 Tabla de códigos de proximidad Se suele considerar lo siguiente:

23 Tabla de motivos y fundamentos
Los motivos que se pueden considerar son muy variados y estos dependen de cada formulador, pero entre los más comunes que se encuentran tenemos:

24 Tabla relacional de actividades
La tabla relacional de actividades, es un cuadro organizado que mediante diagonales de intersección se puede establecer las diversas relaciones que se dan entre las funciones, actividades y sectores varios de la planta industrial.

25 Ejemplo Para la instalación de una fabrica procesadora de Lacas y esmaltes, se ha considerado las siguientes áreas:  Recepción y embalaje.  Oficinas administrativas.  Área de ventas.  Producción.  Almacén de materias primas.  Almacén de productos terminados.  Servicios higiénicos.  Control de calidad. Determinar la macro disposición haciendo uso del método SLP

26 a) Determinación de los motivos
Código Fundamentos  Contacto directo con personal 2  Por flujo de información  Porque el proceso utiliza el mismo material.  Por conveniencia  Por inspección y control  Por ruidos, polvo, salubridad y peligro.  Por el recorrido de los materiales.  Por distancia e interrupción.  Por el volumen del producto

27 b) Tabla de relaciones Código Proximidad A Absolutamente necesario
E  Especialmente necesario I Importante O Ordinario U  Sin importancia X  No recomendable XX  Altamente indeseable

28 c) Tabla de actividades

29 d) Diagrama de actividades
1 5 7 2 4 6 7 3 8

30 Ejercicio Un proyecto que realiza la instalación de una fabrica ensambladora de termo ventiladores, ha contemplado las siguientes áreas:  Oficina de administración  Área de proceso  Almacén de PT  Supervisión  Área de producción de cajas  Deposito de cajas  Caseta de vigilancia  Patio de maniobras Determinar la macro disposición haciendo uso del método SLP.

31 a) Determinación de los motivos
Código Fundamentos

32 b) Tabla de relaciones Código Proximidad

33 c) Tabla de actividades (Llena adecuadamente la tabla con los datos únicamente con los datos requeridos, sin códigos de determinación ni de l a tabla de motivos)

34 d) Diagrama de actividades

35
