1 Tecnología y velocidad de Ethernet

2 CENTRO DE BACHILLERATO TECNOLOGICO AGROPECUARIO 53 M5S1 Instala y Administra Redes LAN. Facilitador: Jesús Bremont Alumnos: Leslie Encinas Danitza Galaz María Elisa Buelna Christopher Gómez 6 A Informática Moctezuma, Sonora

3 ¿Que es Ethernet? Ethernet es un sistema para el trasporte digital de datos a través de sistemas de cómputo local. Ethernet es una tecnología de transmisión de datos de alta velocidad que fue inventada en 1973.

4 Ethernet es la tecnología de red de área local más extendida en la actualidad. Es una red CSMA/CD de banda base a 10 Mbps. Funciona con cableado coaxial fino y grueso, par trenzado y fibra óptica; Ethernet es popular porque permite un buen equilibrio entre velocidad, costo y facilidad de instalación. *CSMA/CD: Carrier Sense Multiple Access with Collision Detection.

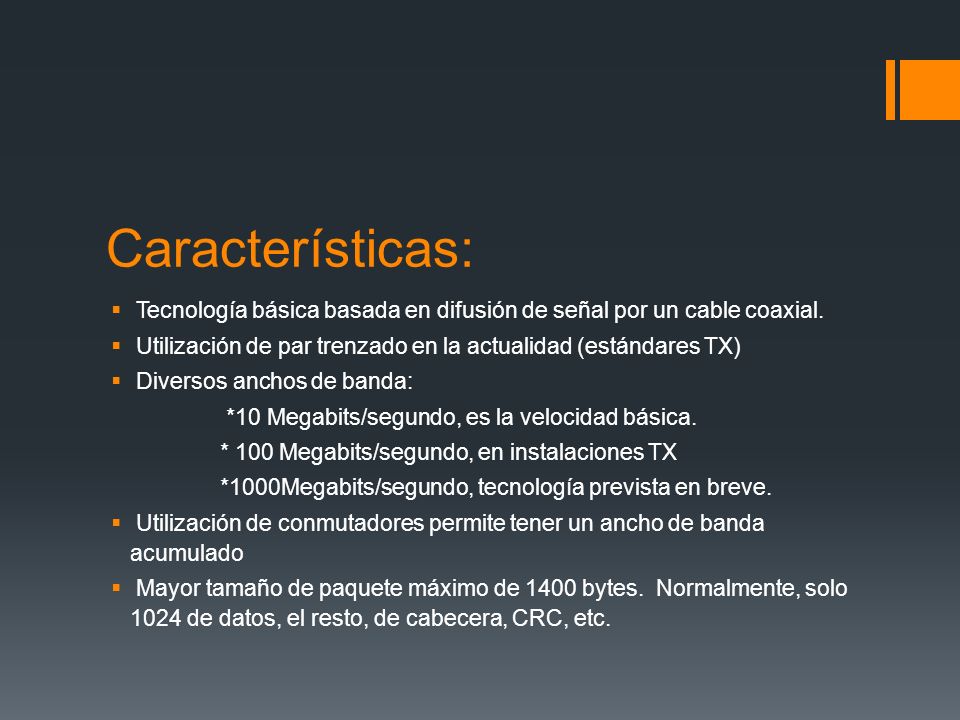

5 Características:  Tecnología básica basada en difusión de señal por un cable coaxial.  Utilización de par trenzado en la actualidad (estándares TX)  Diversos anchos de banda: *10 Megabits/segundo, es la velocidad básica. * 100 Megabits/segundo, en instalaciones TX *1000Megabits/segundo, tecnología prevista en breve.  Utilización de conmutadores permite tener un ancho de banda acumulado  Mayor tamaño de paquete máximo de 1400 bytes.  Normalmente, solo 1024 de datos, el resto, de cabecera, CRC, etc.

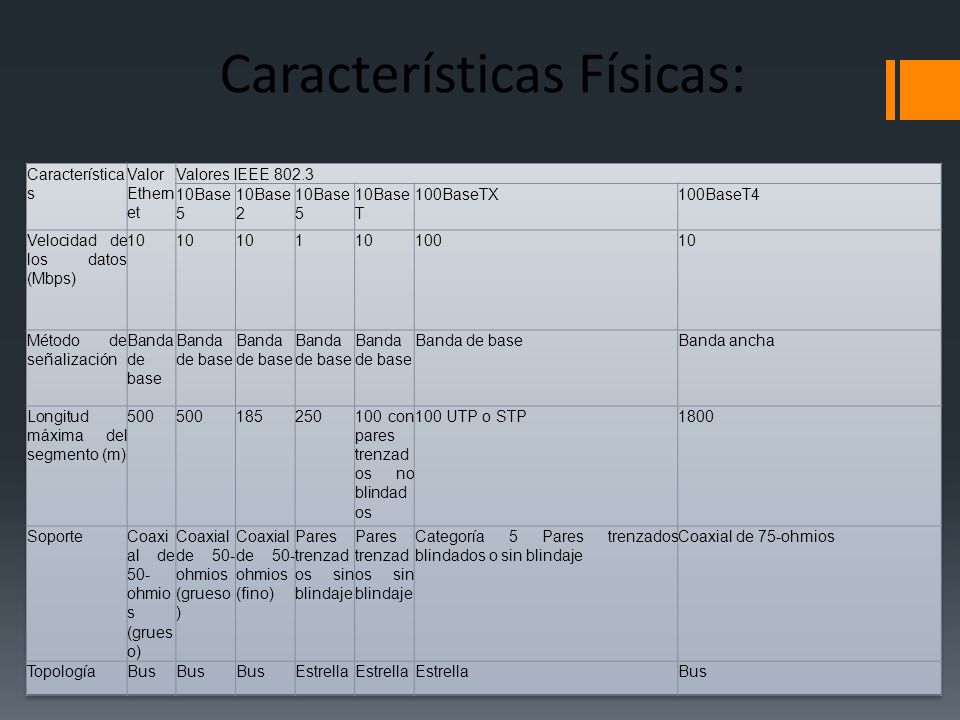

6 Características Valor Ethernet Valores IEEE 802.3 10Base5 10Base2 10BaseT 100BaseTX 100BaseT4 Velocidad de los datos (Mbps) 10 1 100 Método de señalización Banda de base Banda ancha Longitud máxima del segmento (m) 500 185 250 100 con pares trenzados no blindados 100 UTP o STP 1800 Soporte Coaxial de 50-ohmios (grueso) Coaxial de 50-ohmios (fino) Pares trenzados sin blindaje Categoría 5 Pares trenzados blindados o sin blindaje Coaxial de 75-ohmios Topología Bus Estrella

7 Velocidad de Datos La velocidad de transmisión de datos en Ethernet es de 10Mbits/s en las configuraciones habituales pudiendo llegar a ser de 100Mbits/s en las especificaciones Fast Ethernet, y en la actualidad se puede encontrar el gigaethernet que maneja una velocidad de 1000Mbits/s.

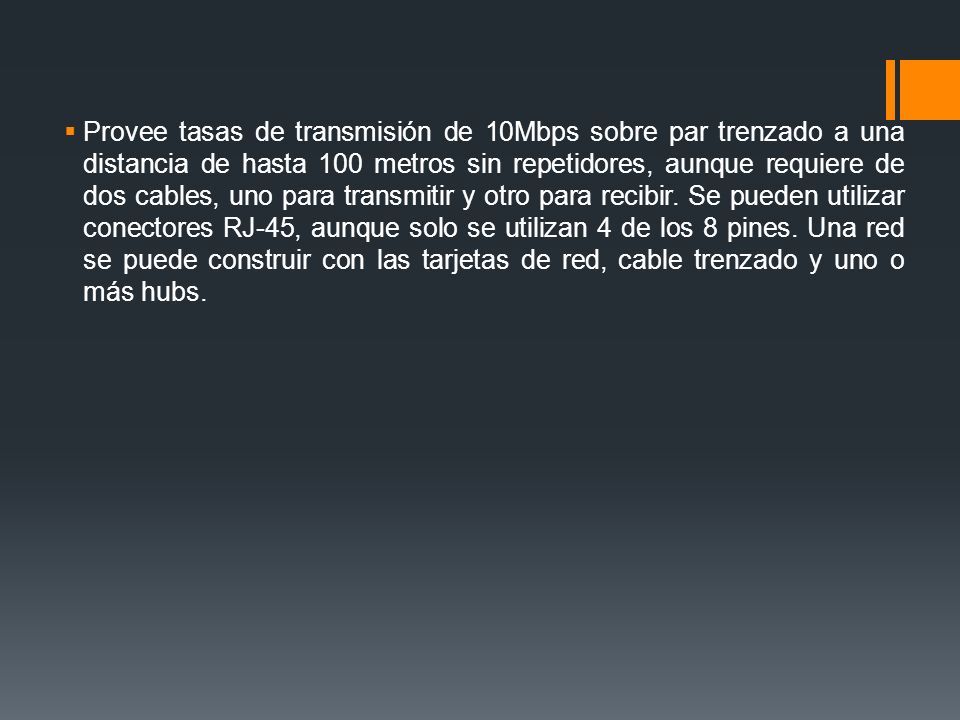

8 Provee tasas de transmisión de 10Mbps sobre par trenzado a una distancia de hasta 100 metros sin repetidores, aunque requiere de dos cables, uno para transmitir y otro para recibir. Se pueden utilizar conectores RJ-45, aunque solo se utilizan 4 de los 8 pines. Una red se puede construir con las tarjetas de red, cable trenzado y uno o más hubs.

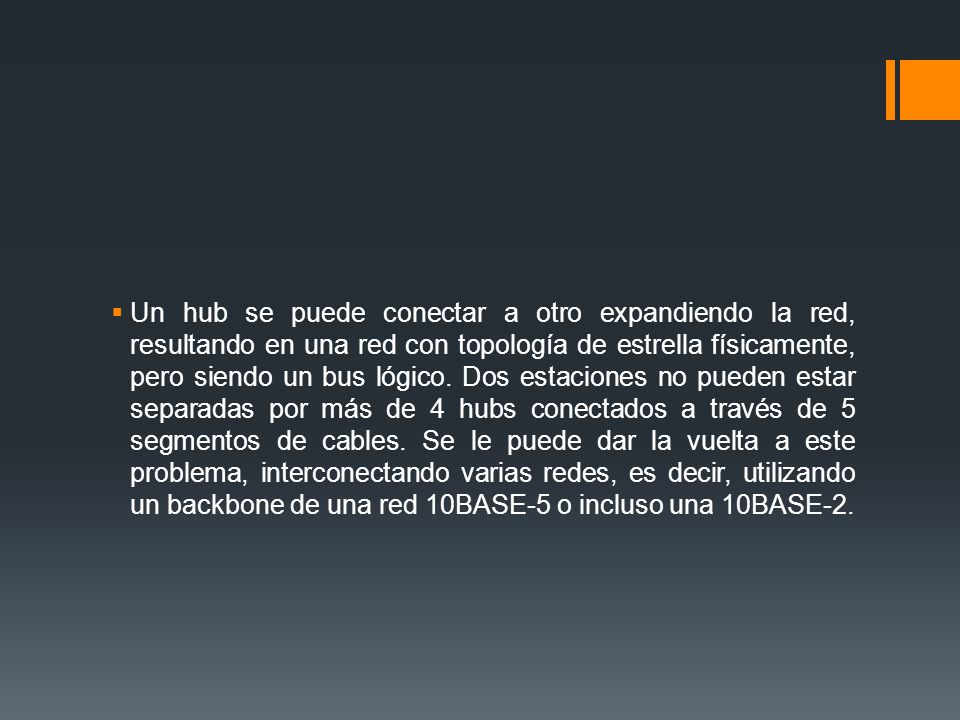

9 Un hub se puede conectar a otro expandiendo la red, resultando en una red con topología de estrella físicamente, pero siendo un bus lógico. Dos estaciones no pueden estar separadas por más de 4 hubs conectados a través de 5 segmentos de cables. Se le puede dar la vuelta a este problema, interconectando varias redes, es decir, utilizando un backbone de una red 10BASE-5 o incluso una 10BASE-2.

10 FAST ETHERNET Fast Ethernet es una tecnología LAN y esta diseñada para conectar computadoras sobre un área pequeña, como pueden ser oficinas, edificios o pequeñas instituciones. Esta tecnología no esta pensada para ser utilizada sobre áreas extensas, para estos entornos se usaran tecnologías WAN (Wide Area Network = Red de área extensa).

11 Características y Velociad:
Fast Ethernet es una red de comunicación de datos en serie, a través de pares de cobre o fibra óptica. Su velocidad es de 100 Mbits por segundo, siendo posible la comunicación Full-Dúplex. Esto permite tasas de transferencias a la hora de recibir y enviar hasta 12.1 Mbytes por segundo.

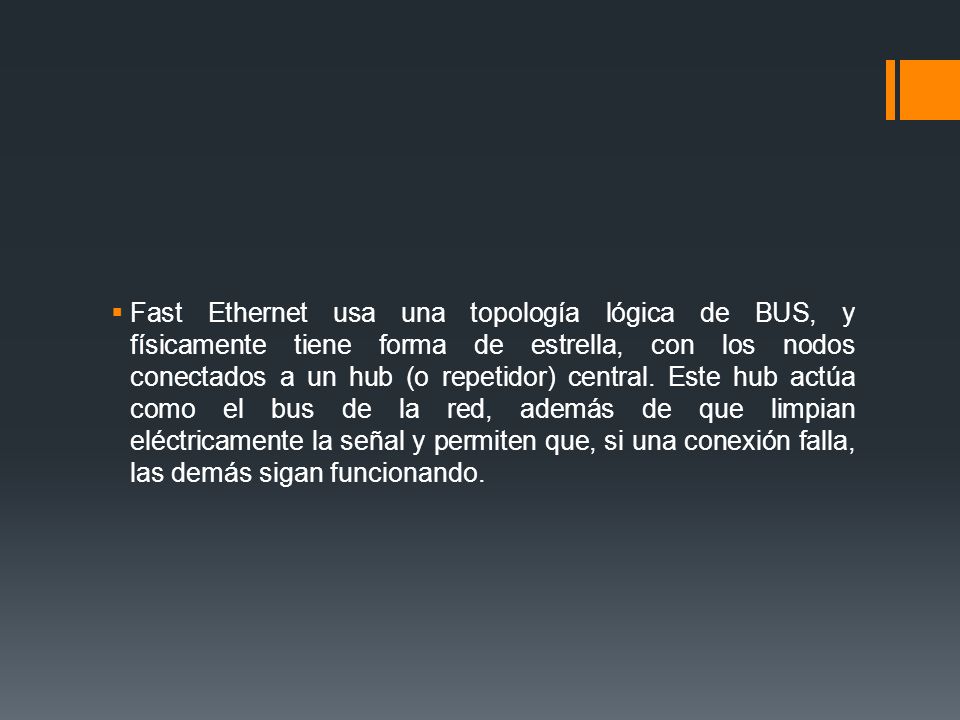

12 Fast Ethernet usa una topología lógica de BUS, y físicamente tiene forma de estrella, con los nodos conectados a un hub (o repetidor) central. Este hub actúa como el bus de la red, además de que limpian eléctricamente la señal y permiten que, si una conexión falla, las demás sigan funcionando.
