1 Modelos de red

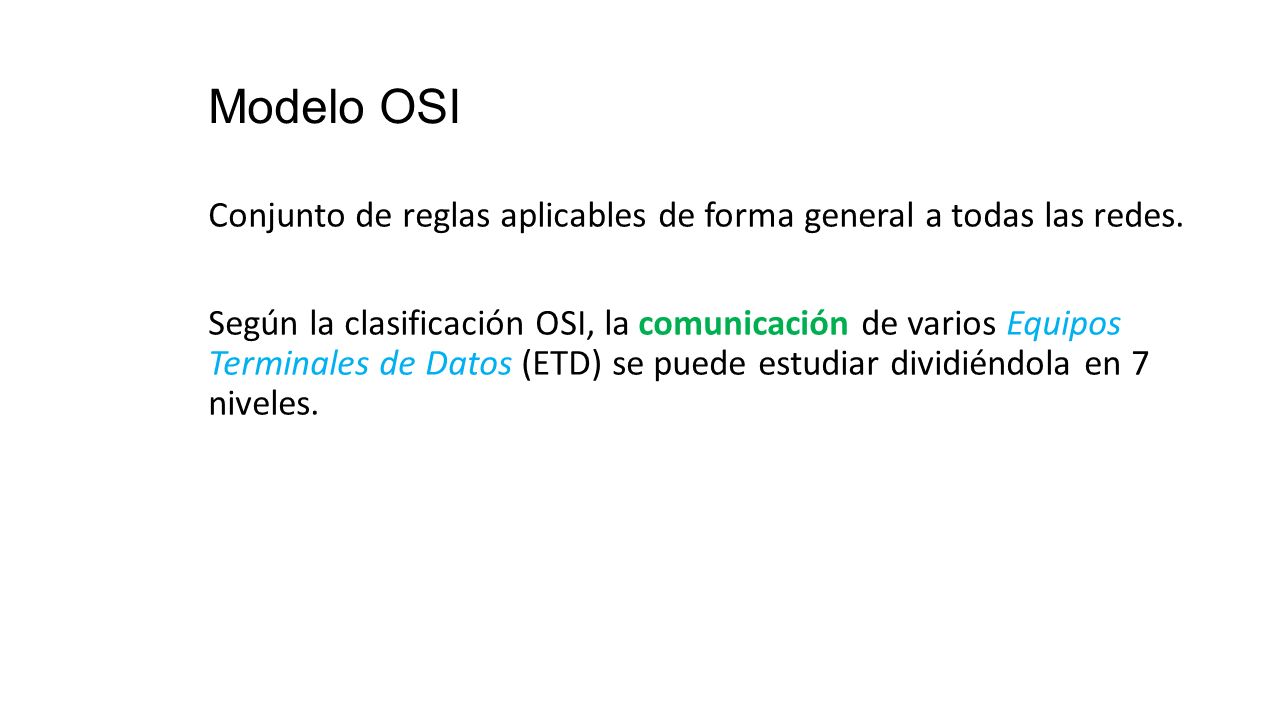

2 Modelo OSI Conjunto de reglas aplicables de forma general a todas las redes. Según la clasificación OSI, la comunicación de varios Equipos Terminales de Datos (ETD) se puede estudiar dividiéndola en 7 niveles.

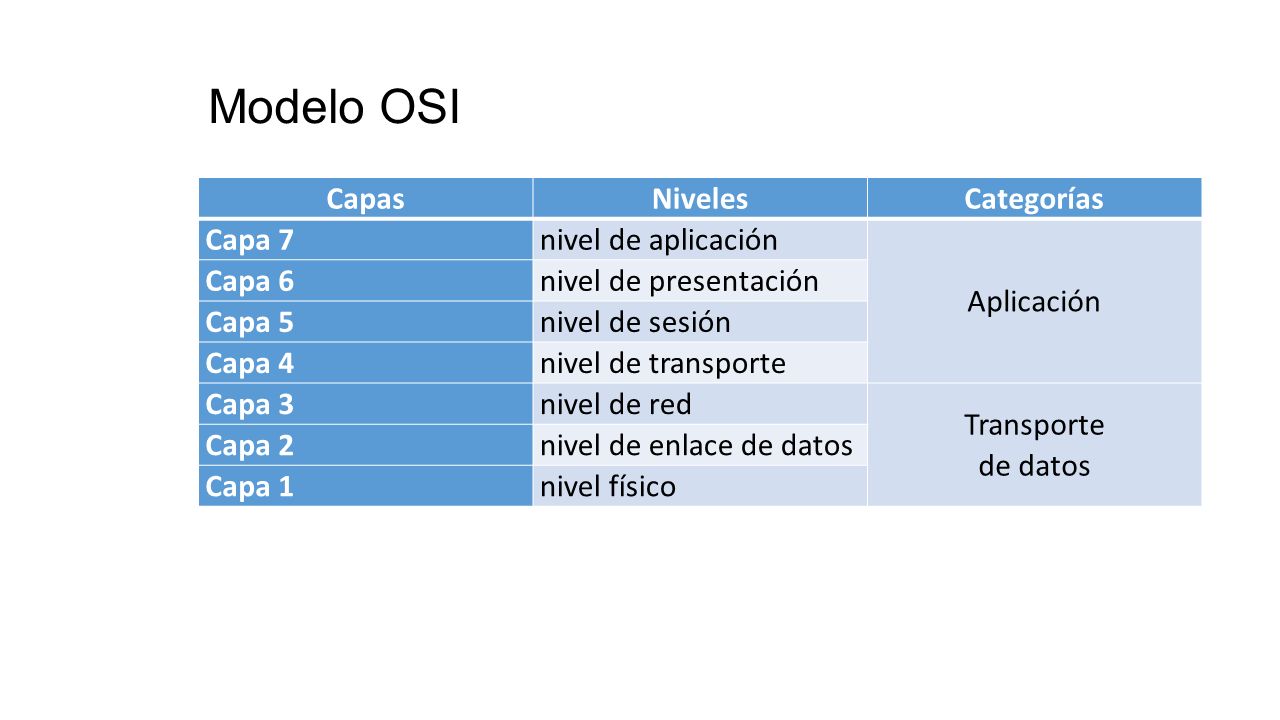

3 Modelo OSI CapasNivelesCategorías Capa 7nivel de aplicación Aplicación Capa 6nivel de presentación Capa 5nivel de sesión Capa 4nivel de transporte Capa 3nivel de red Transporte de datos Capa 2nivel de enlace de datos Capa 1nivel físico

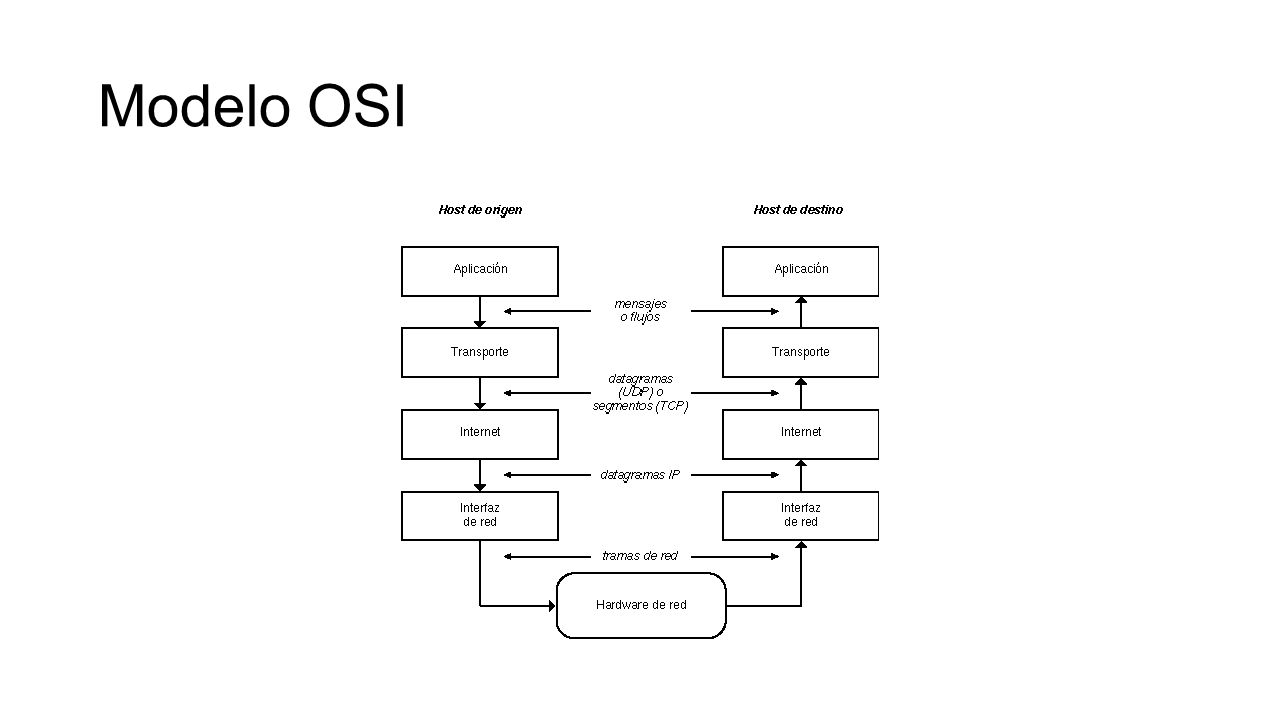

4 Modelo OSI

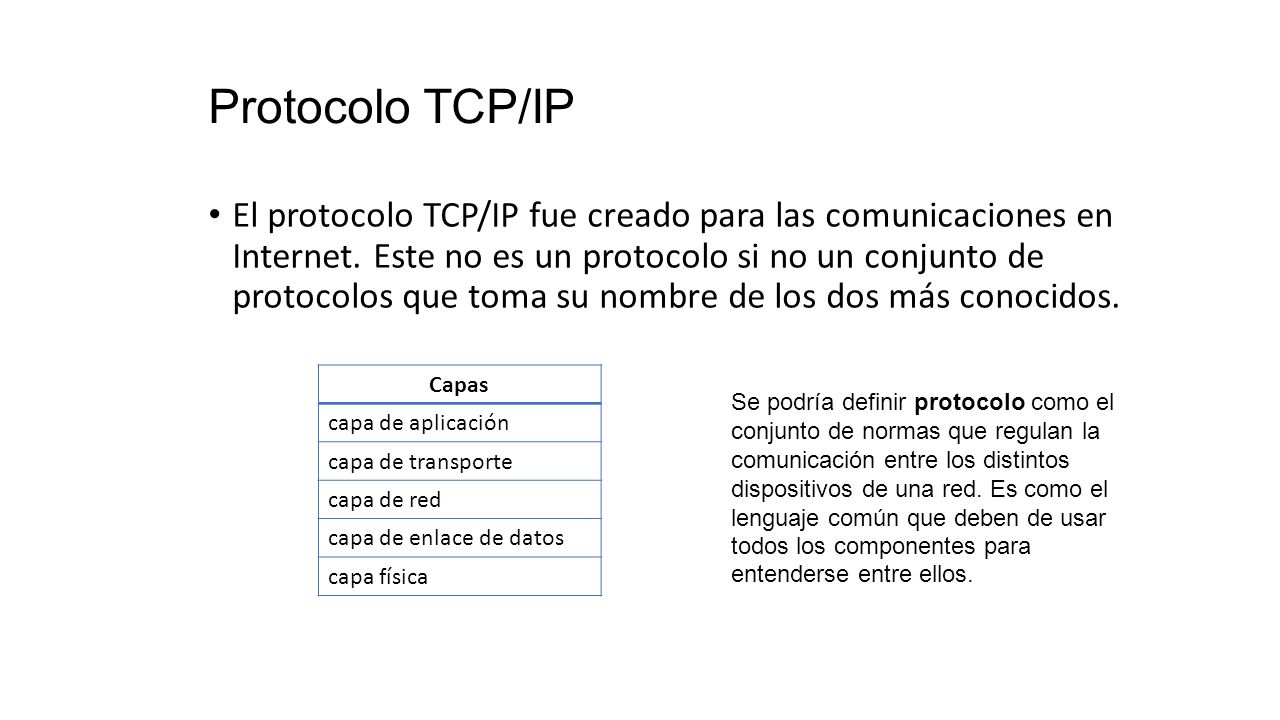

5 Protocolo TCP/IP El protocolo TCP/IP fue creado para las comunicaciones en Internet. Este no es un protocolo si no un conjunto de protocolos que toma su nombre de los dos más conocidos. Capas capa de aplicación capa de transporte capa de red capa de enlace de datos capa física Se podría definir protocolo como el conjunto de normas que regulan la comunicación entre los distintos dispositivos de una red. Es como el lenguaje común que deben de usar todos los componentes para entenderse entre ellos.

6 Protocolos de aplicación

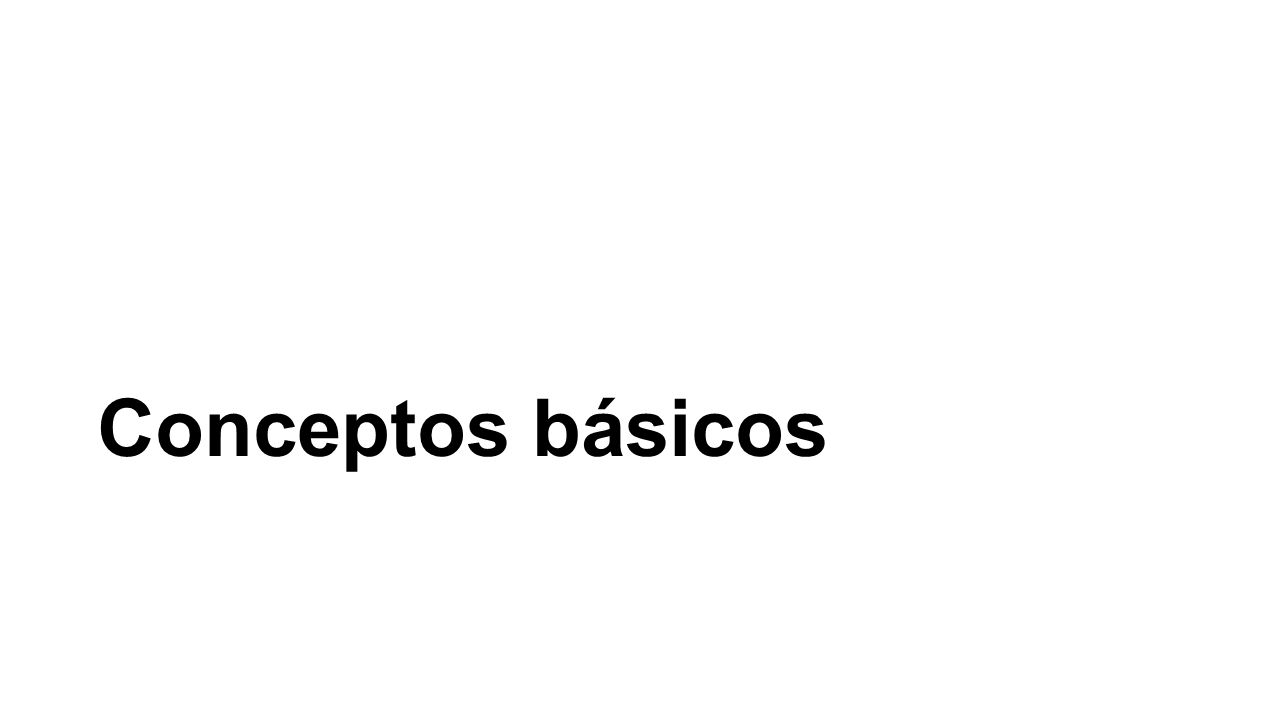

7 Conceptos básicos

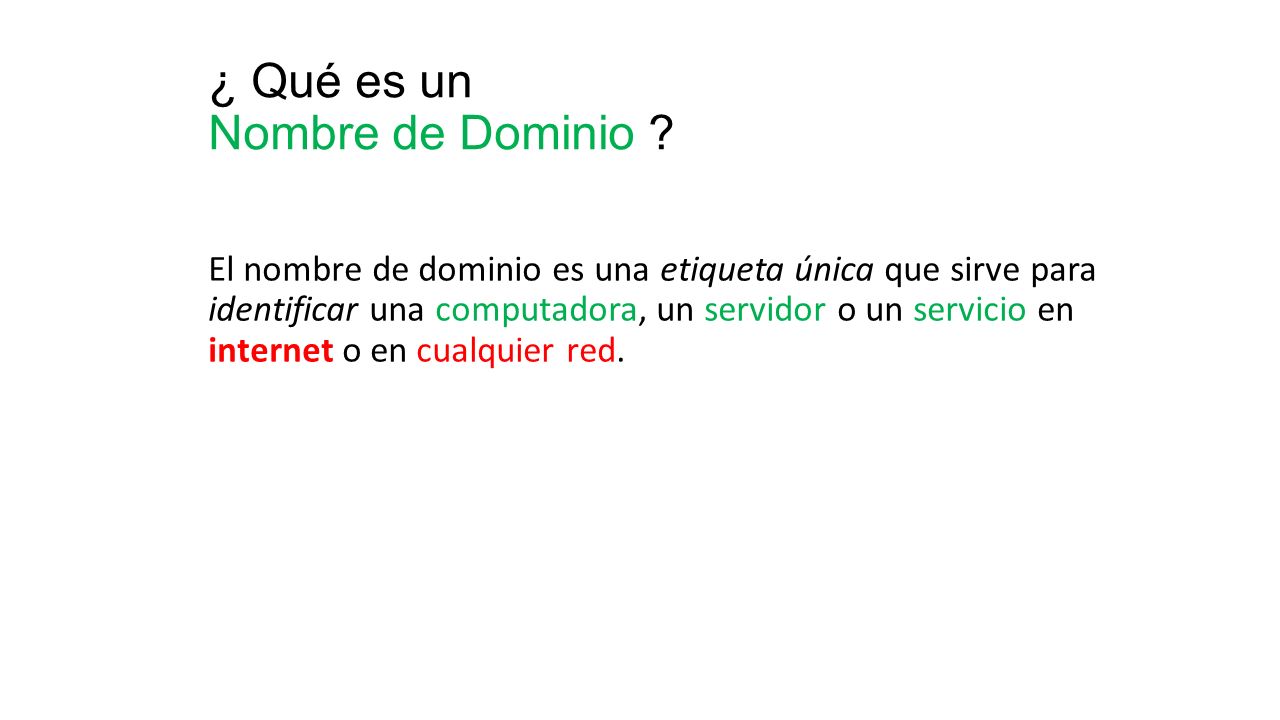

8 ¿ Qué es un Nombre de Dominio ? El nombre de dominio es una etiqueta única que sirve para identificar una computadora, un servidor o un servicio en internet o en cualquier red.

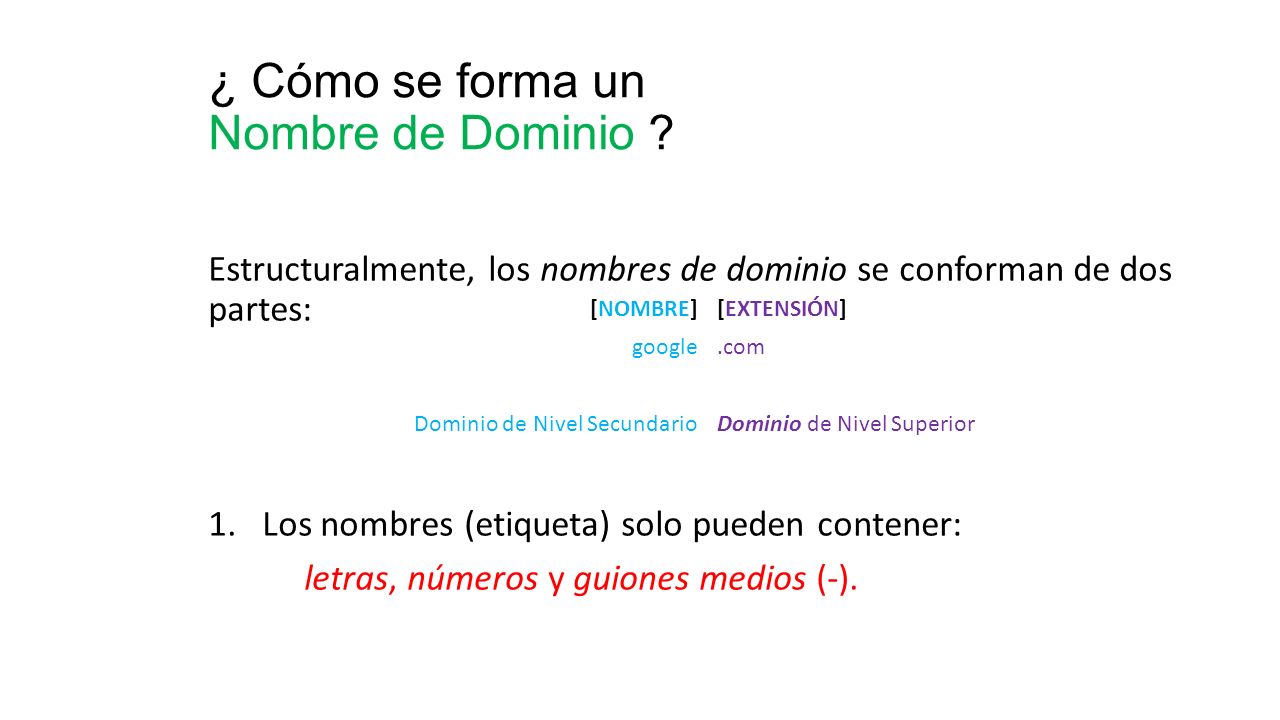

9 ¿ Cómo se forma un Nombre de Dominio ? Estructuralmente, los nombres de dominio se conforman de dos partes: 1.Los nombres (etiqueta) solo pueden contener: letras, números y guiones medios (-). [NOMBRE][EXTENSIÓN] google.com Dominio de Nivel SecundarioDominio de Nivel Superior

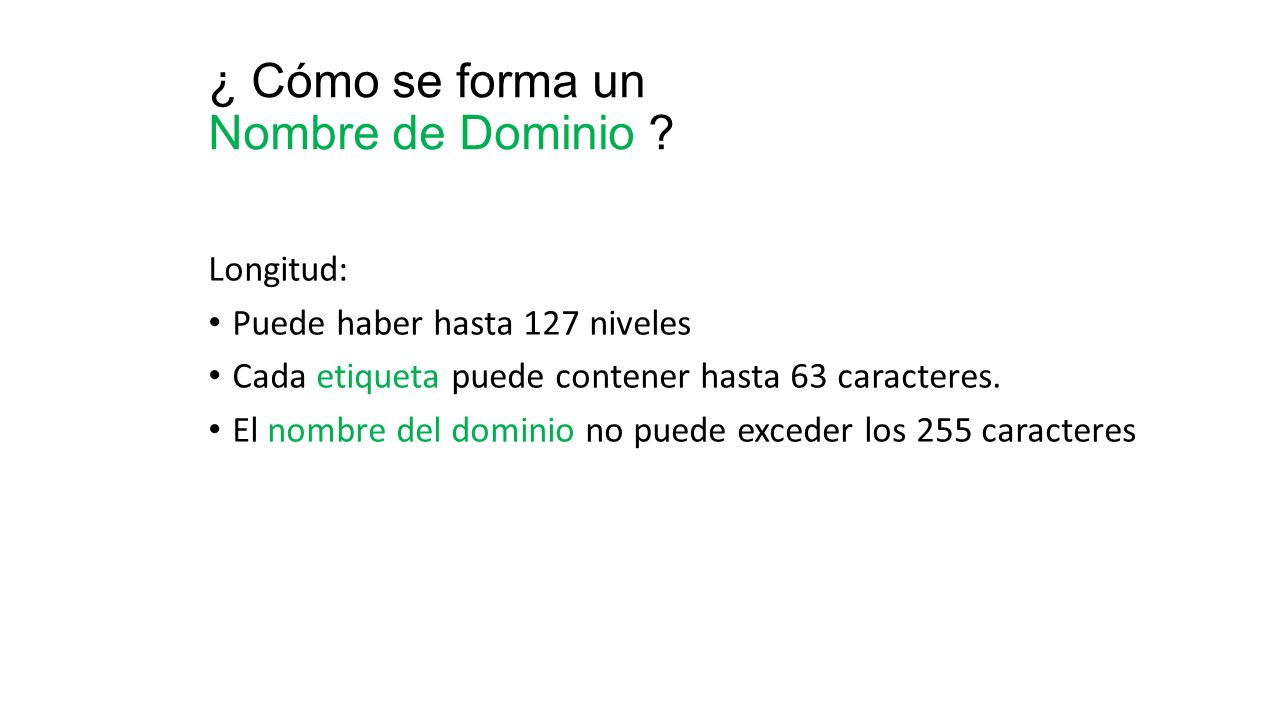

10 ¿ Cómo se forma un Nombre de Dominio ? Longitud: Puede haber hasta 127 niveles Cada etiqueta puede contener hasta 63 caracteres. El nombre del dominio no puede exceder los 255 caracteres

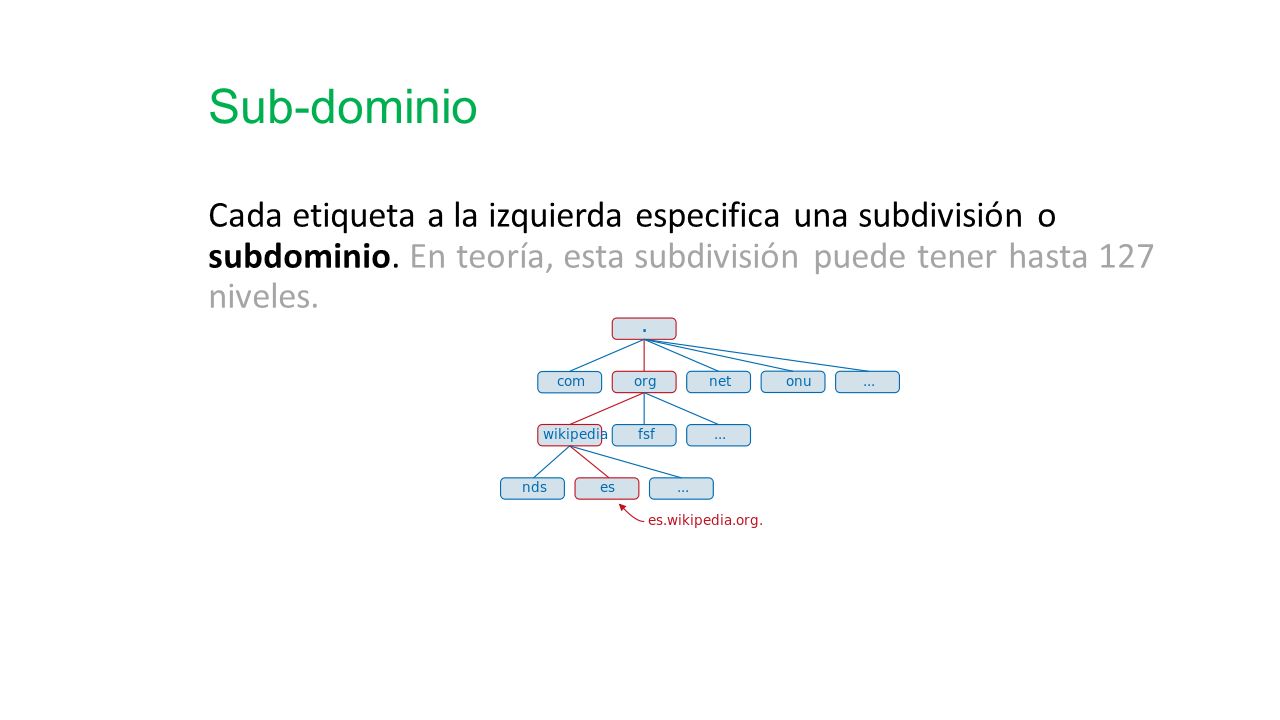

11 Sub-dominio Cada etiqueta a la izquierda especifica una subdivisión o subdominio. En teoría, esta subdivisión puede tener hasta 127 niveles.

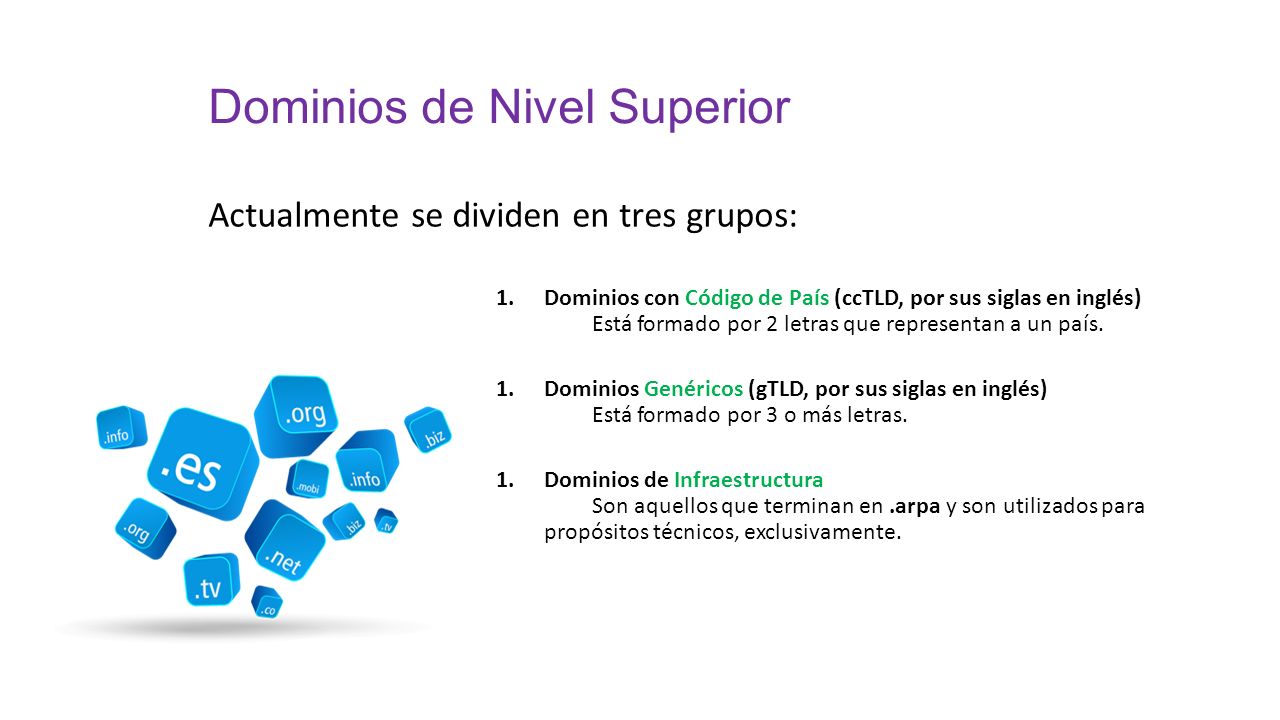

12 Dominios de Nivel Superior Actualmente se dividen en tres grupos: 1.Dominios con Código de País (ccTLD, por sus siglas en inglés) Está formado por 2 letras que representan a un país. 1.Dominios Genéricos (gTLD, por sus siglas en inglés) Está formado por 3 o más letras. 1.Dominios de Infraestructura Son aquellos que terminan en.arpa y son utilizados para propósitos técnicos, exclusivamente.

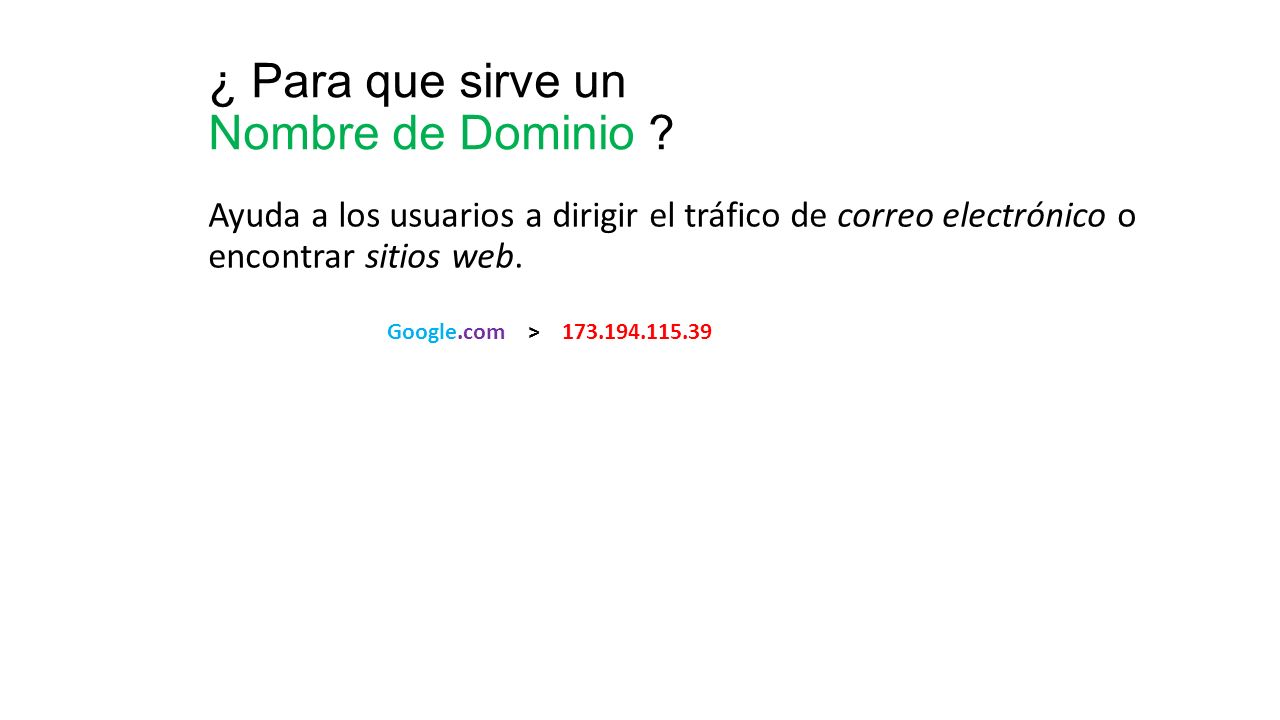

13 ¿ Para que sirve un Nombre de Dominio ? Ayuda a los usuarios a dirigir el tráfico de correo electrónico o encontrar sitios web. Google.com>173.194.115.39

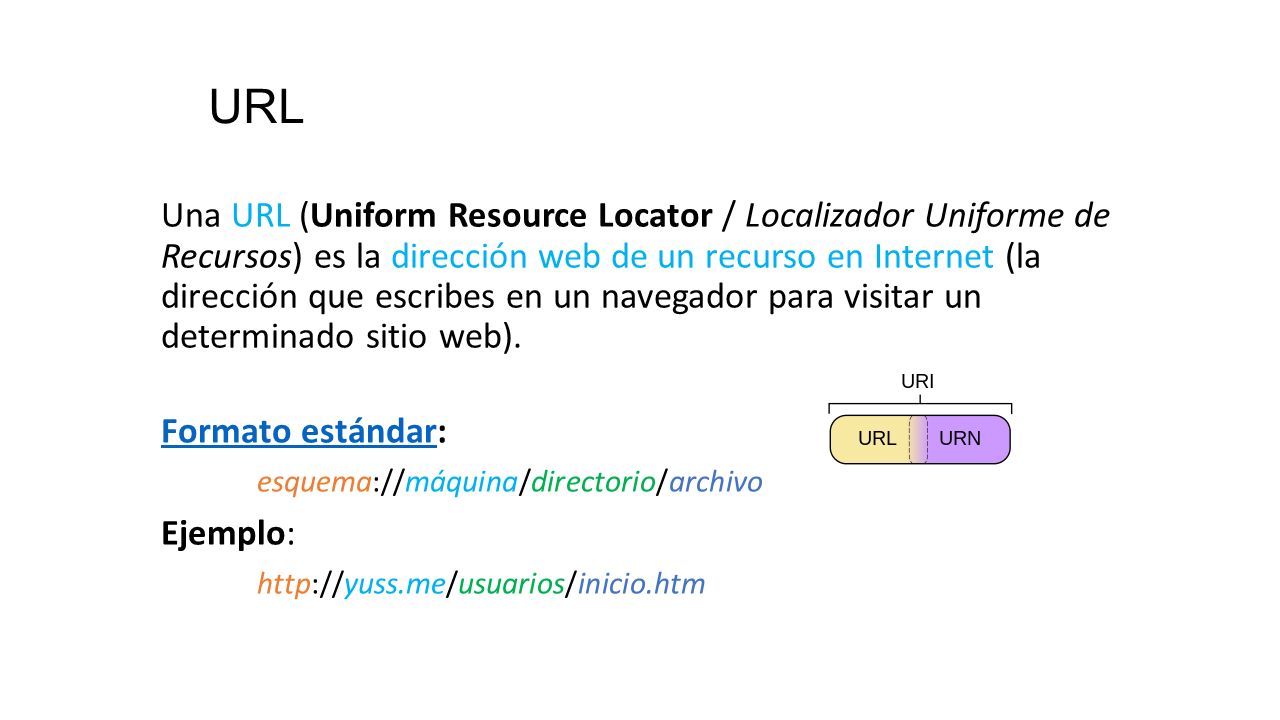

14 Una URL (Uniform Resource Locator / Localizador Uniforme de Recursos) es la dirección web de un recurso en Internet (la dirección que escribes en un navegador para visitar un determinado sitio web). URL Formato estándarFormato estándar: esquema://máquina/directorio/archivo Ejemplo: http://yuss.me/usuarios/inicio.htm

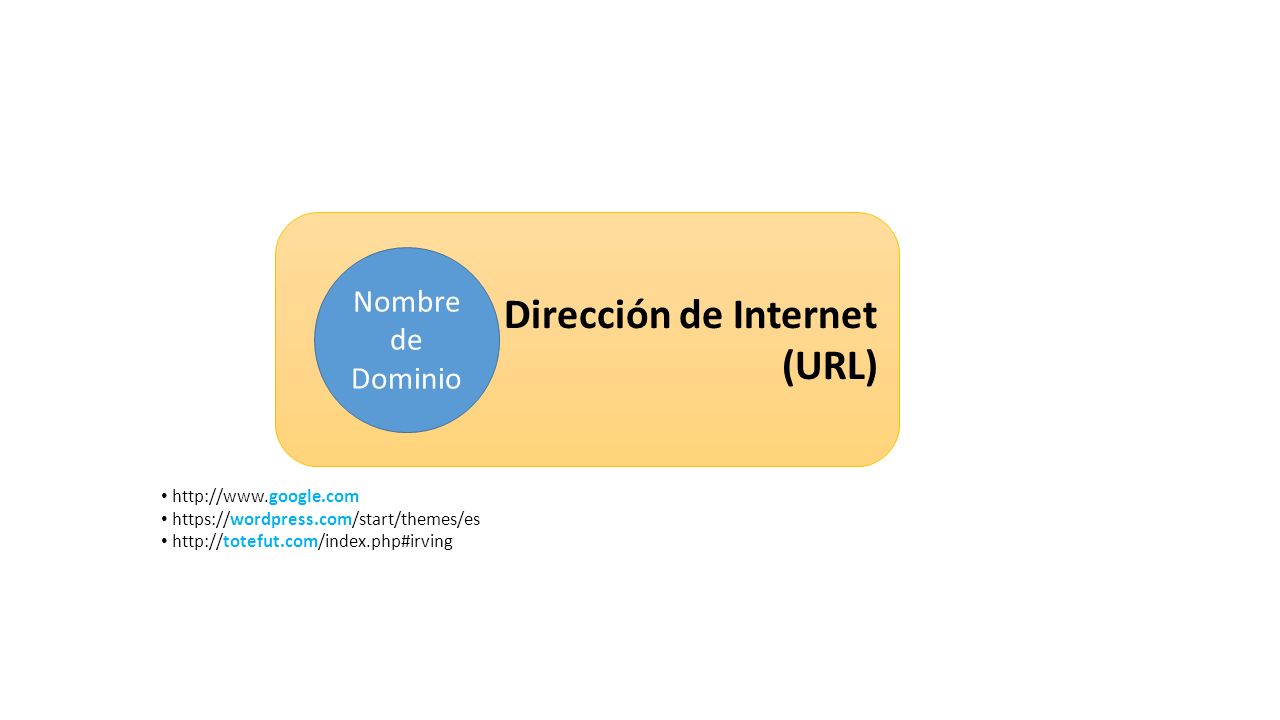

15 Dirección de Internet (URL) Nombre de Dominio http://www.google.com https://wordpress.com/start/themes/es http://totefut.com/index.php#irving

16 Una URL (Uniform Resource Locator / Localizador Uniforme de Recursos) es la dirección web de un recurso en Internet (la dirección que escribes en un navegador para visitar un determinado sitio web). Definiciones Formato estándarFormato estándar: esquema://máquina/directorio/archivo Ejemplo: http://yuss.me/usuarios/inicio.htm

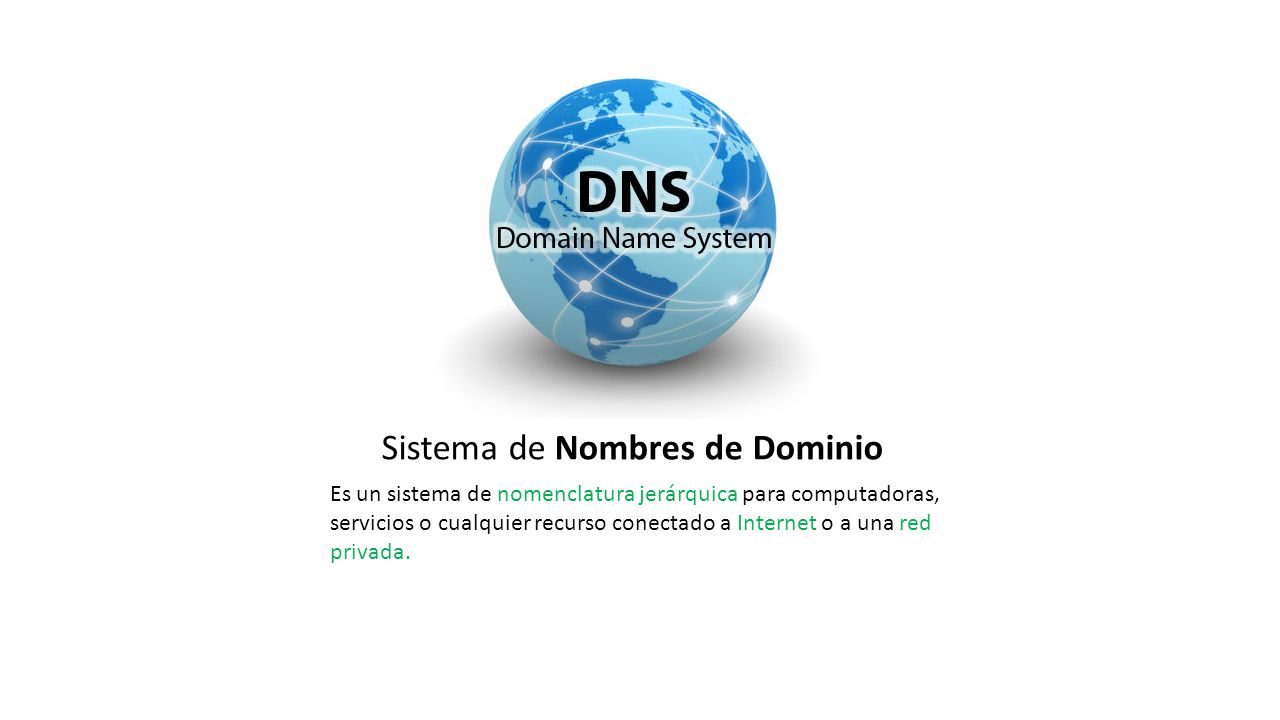

17 Sistema de Nombres de Dominio Es un sistema de nomenclatura jerárquica para computadoras, servicios o cualquier recurso conectado a Internet o a una red privada.

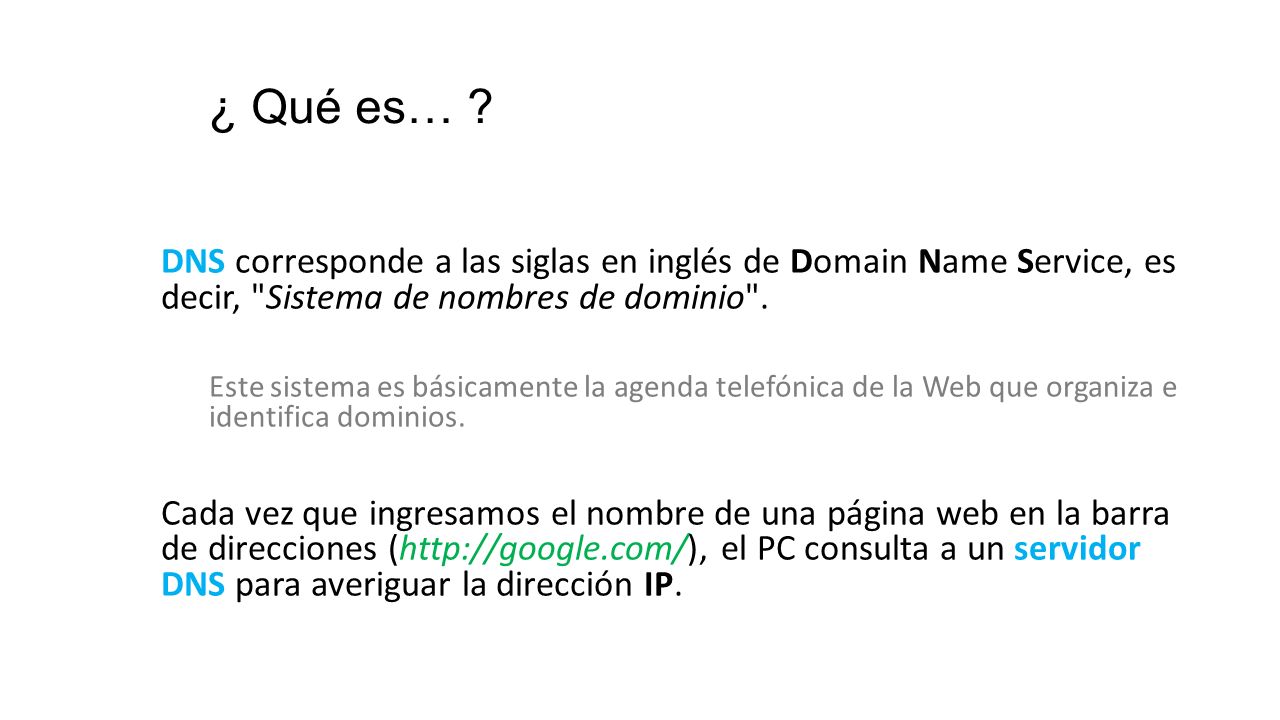

18 ¿ Qué es… ? DNS corresponde a las siglas en inglés de Domain Name Service, es decir, "Sistema de nombres de dominio". Este sistema es básicamente la agenda telefónica de la Web que organiza e identifica dominios. Cada vez que ingresamos el nombre de una página web en la barra de direcciones (http://google.com/), el PC consulta a un servidor DNS para averiguar la dirección IP.

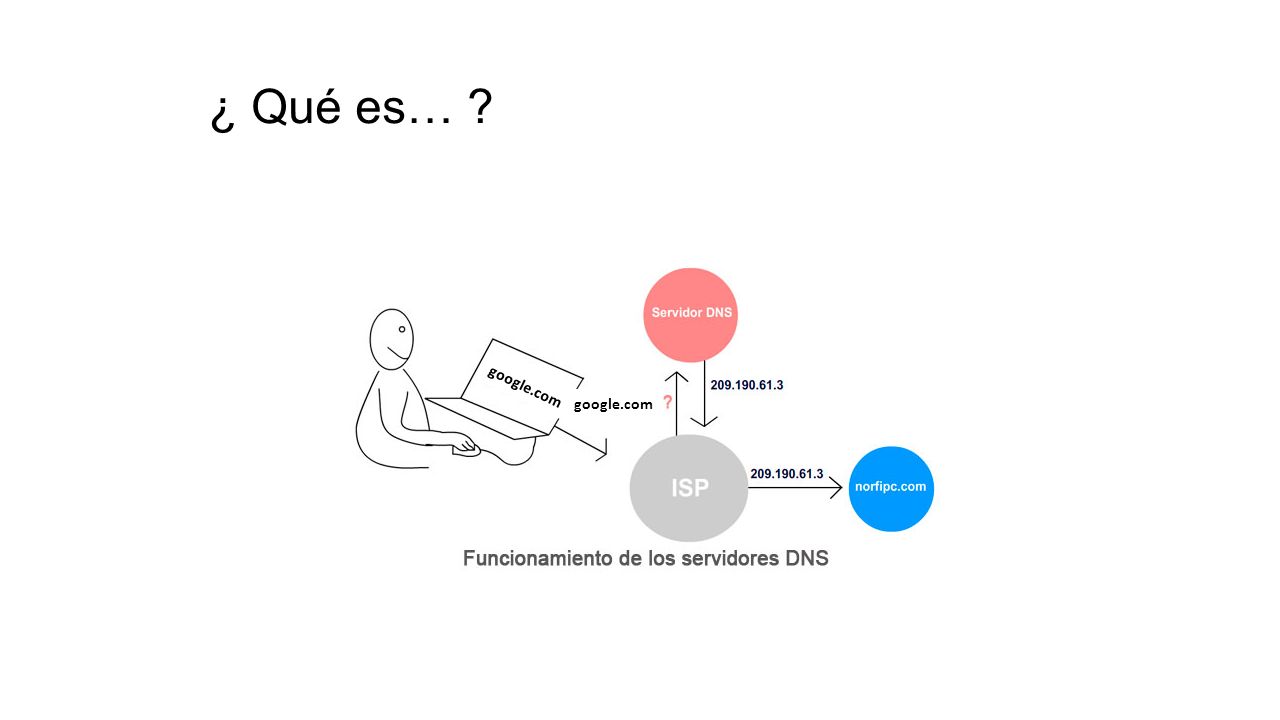

19 ¿ Qué es… ? google.com

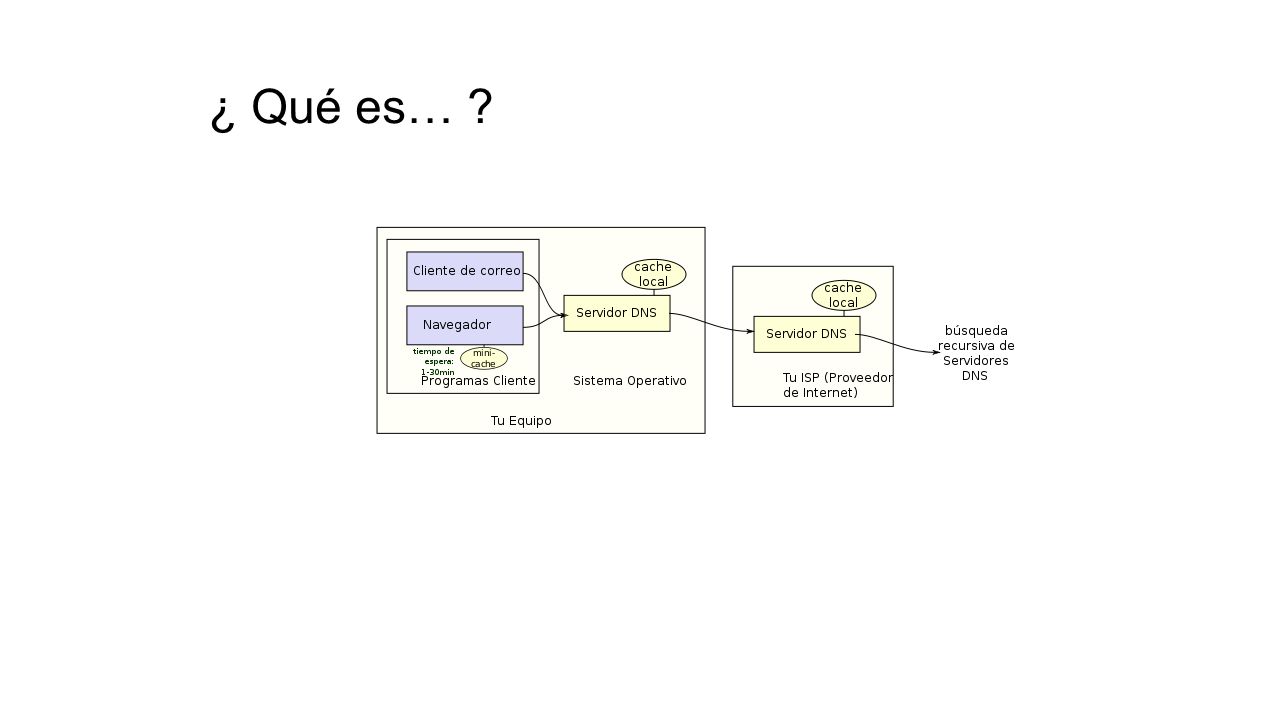

20 ¿ Qué es… ?

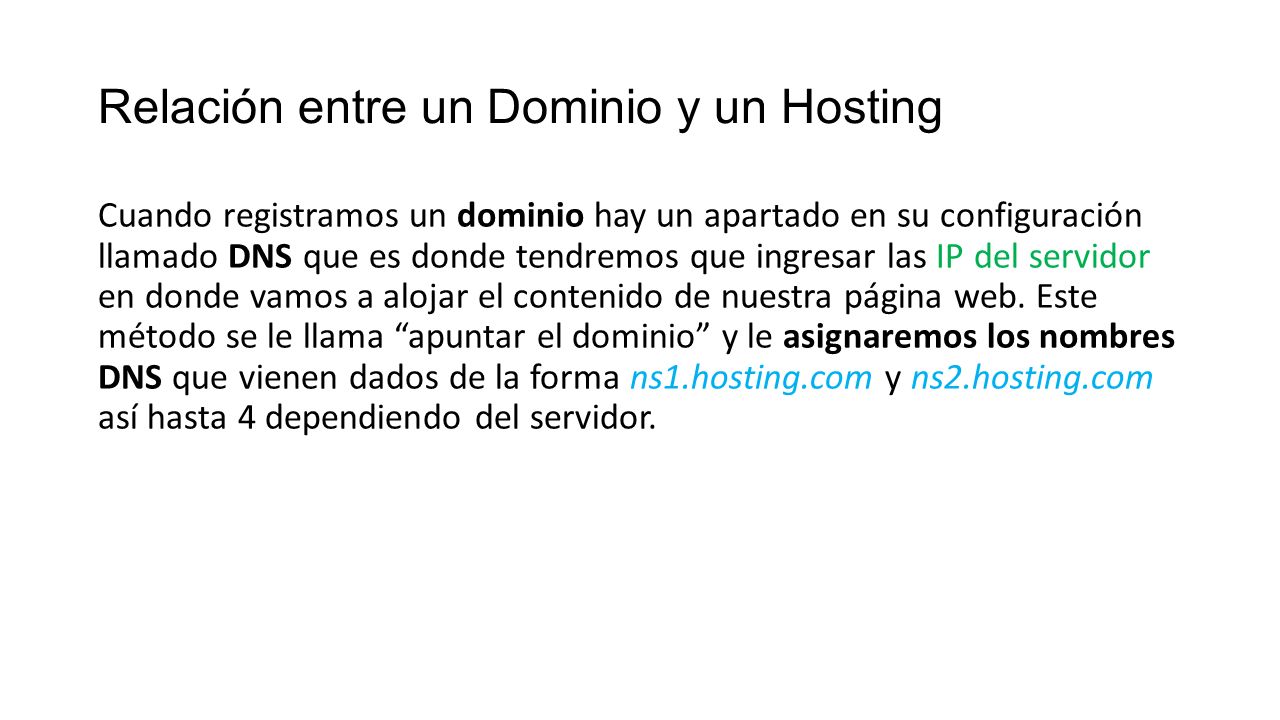

21 Relación entre un Dominio y un Hosting Cuando registramos un dominio hay un apartado en su configuración llamado DNS que es donde tendremos que ingresar las IP del servidor en donde vamos a alojar el contenido de nuestra página web. Este método se le llama “apuntar el dominio” y le asignaremos los nombres DNS que vienen dados de la forma ns1.hosting.com y ns2.hosting.com así hasta 4 dependiendo del servidor.

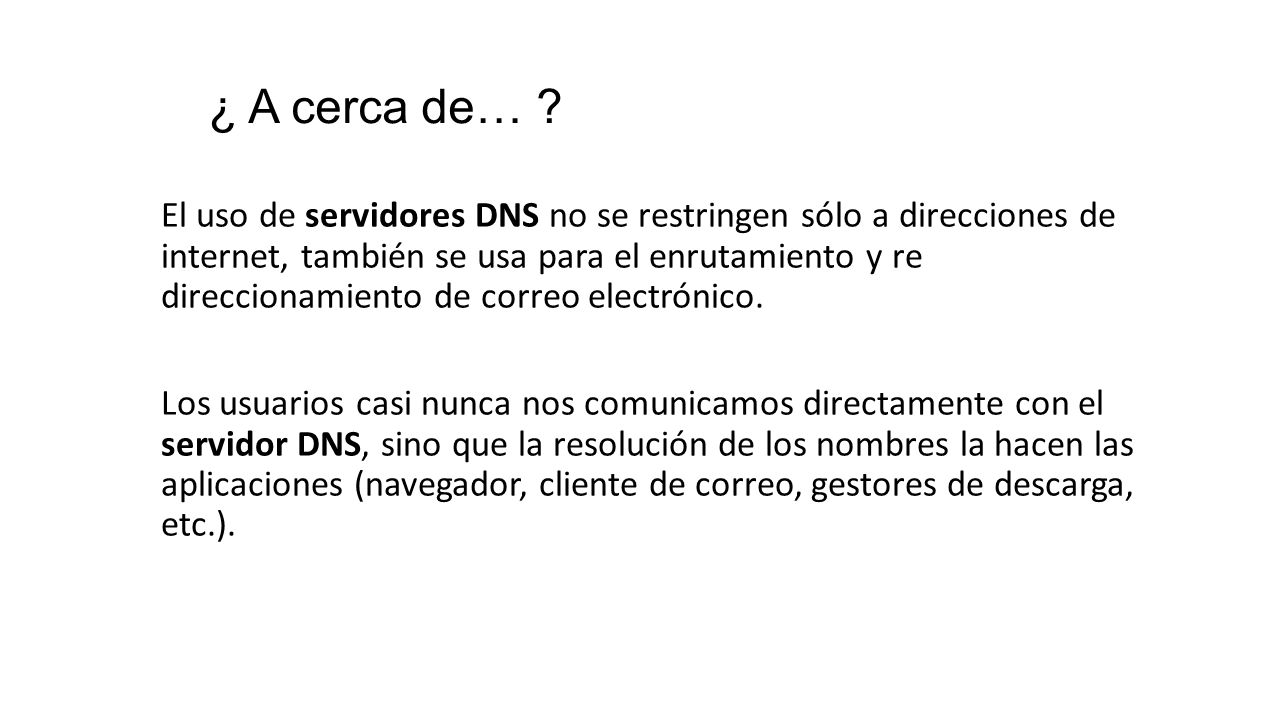

22 ¿ A cerca de… ? El uso de servidores DNS no se restringen sólo a direcciones de internet, también se usa para el enrutamiento y re direccionamiento de correo electrónico. Los usuarios casi nunca nos comunicamos directamente con el servidor DNS, sino que la resolución de los nombres la hacen las aplicaciones (navegador, cliente de correo, gestores de descarga, etc.).

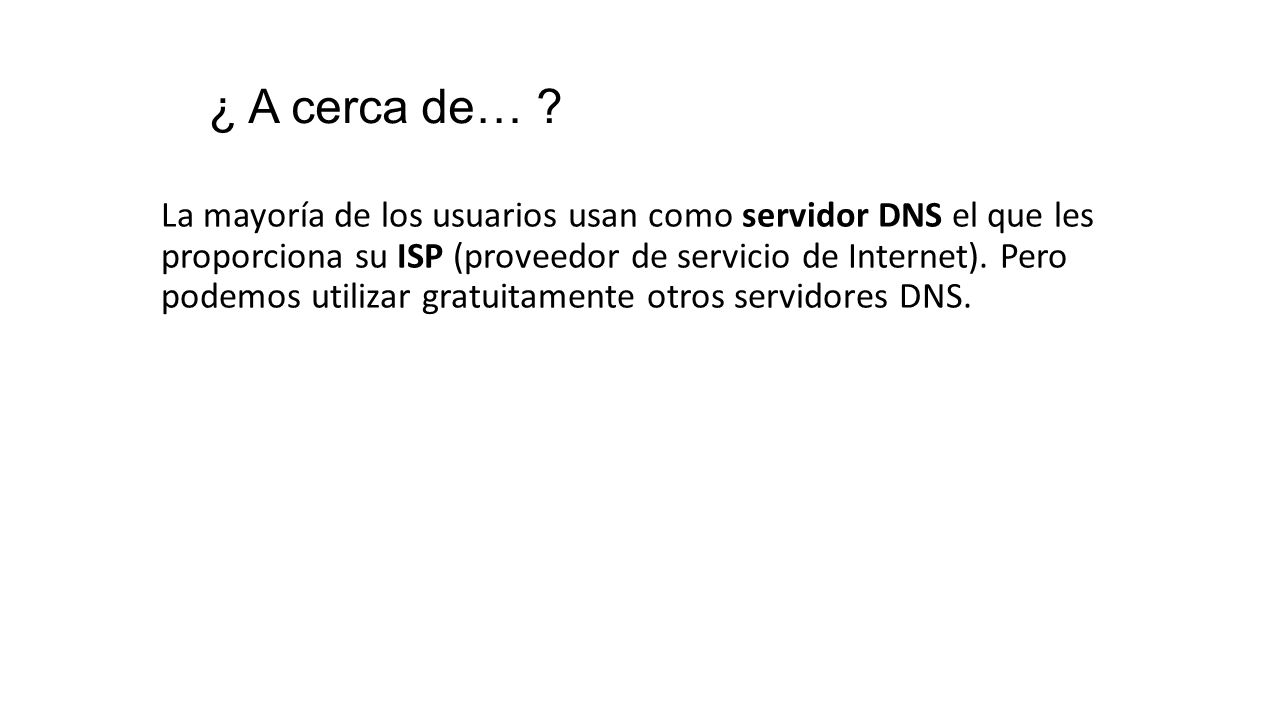

23 ¿ A cerca de… ? La mayoría de los usuarios usan como servidor DNS el que les proporciona su ISP (proveedor de servicio de Internet). Pero podemos utilizar gratuitamente otros servidores DNS.

24 https://store.opendns.com/setup/

25

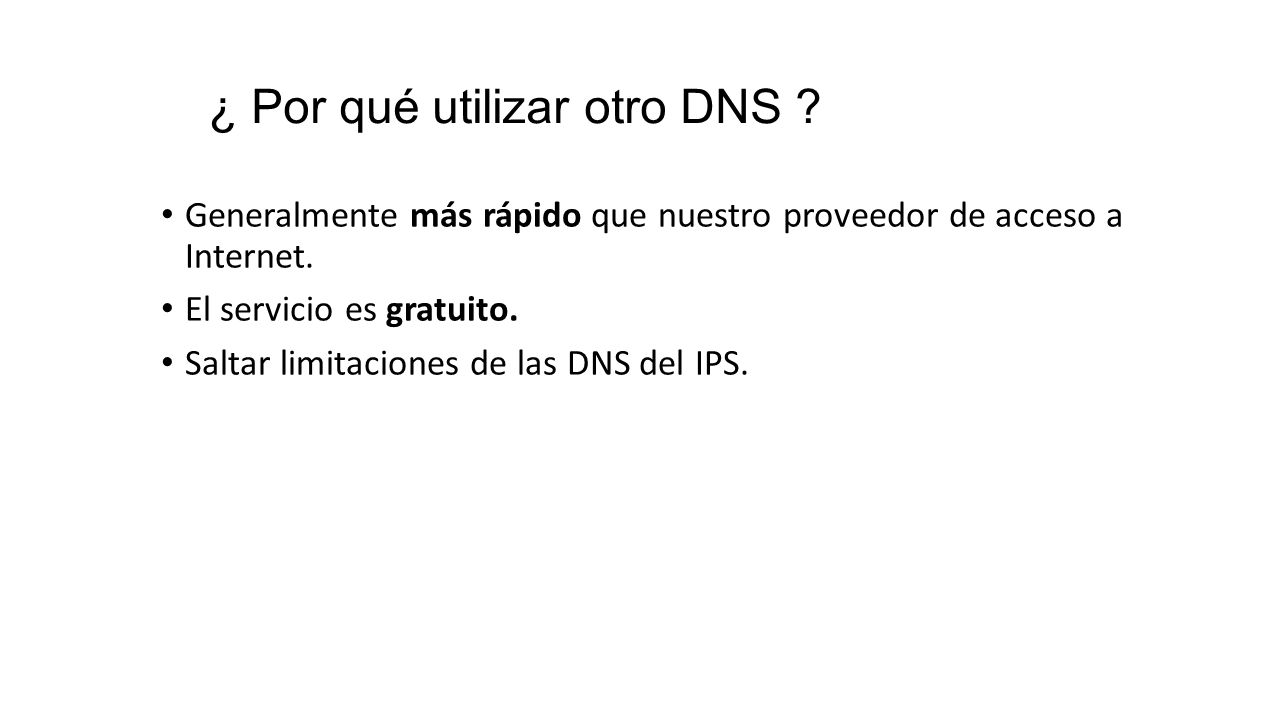

26 ¿ Por qué utilizar otro DNS ? Generalmente más rápido que nuestro proveedor de acceso a Internet. El servicio es gratuito. Saltar limitaciones de las DNS del IPS.

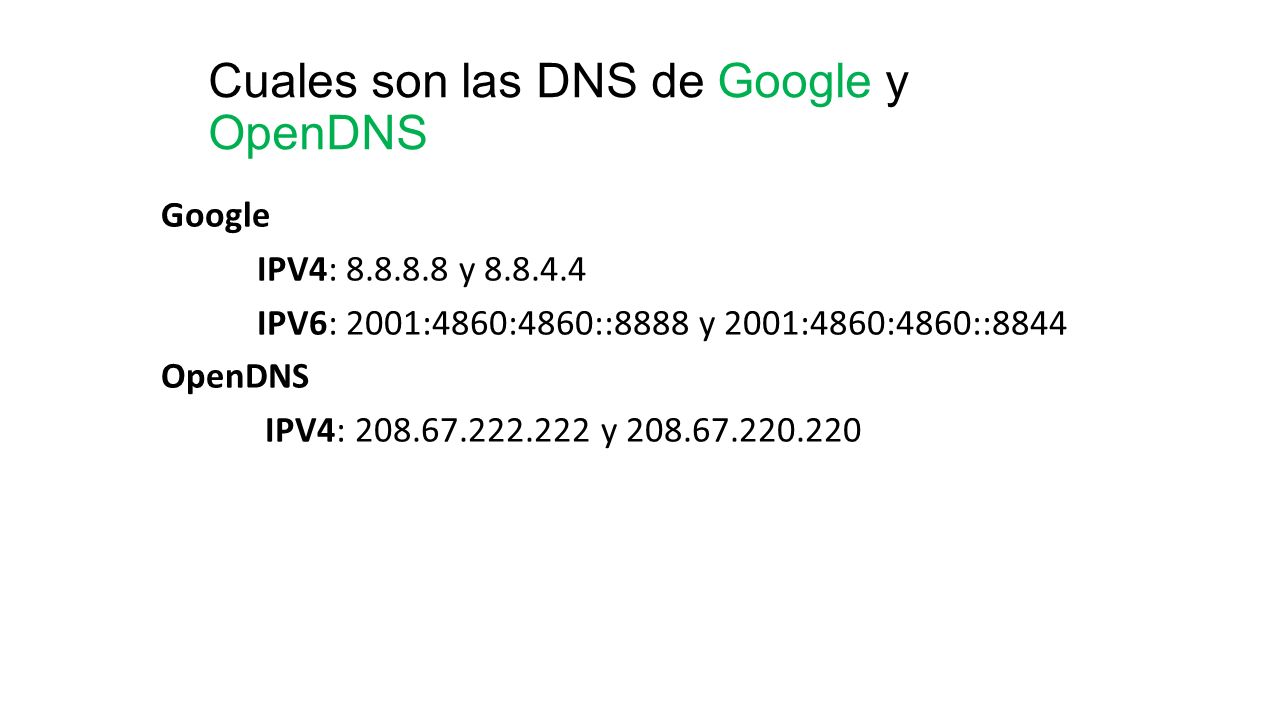

27 Cuales son las DNS de Google y OpenDNS Google IPV4: 8.8.8.8 y 8.8.4.4 IPV6: 2001:4860:4860::8888 y 2001:4860:4860::8844 OpenDNS IPV4: 208.67.222.222 y 208.67.220.220

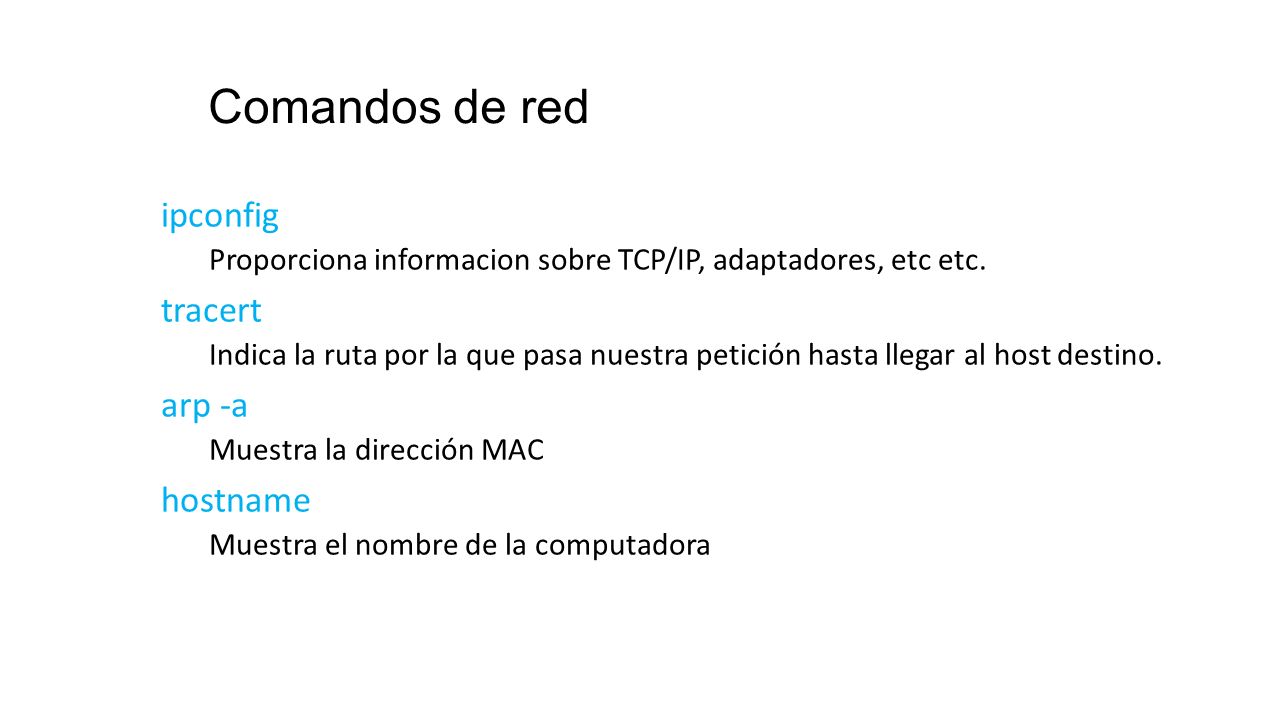

28 Comandos de red ipconfig Proporciona informacion sobre TCP/IP, adaptadores, etc etc. tracert Indica la ruta por la que pasa nuestra petición hasta llegar al host destino. arp -a Muestra la dirección MAC hostname Muestra el nombre de la computadora

29 Comandos ipconfig /all|FINDSTR /C:"Servidores DNS" Conocer los servidores DNS usando la consola. ipconfig /release Borra la IP de todas las conexiones de red. ipconfig /renew Renueva la IP de todas las conexiones de red ipconfig /flushdns Renueva la caché de tu DNS. A veces esta se vuelve obsoleta y necesita una renovación manual, lo cual se puede hacer desde el símbolo del sistema.

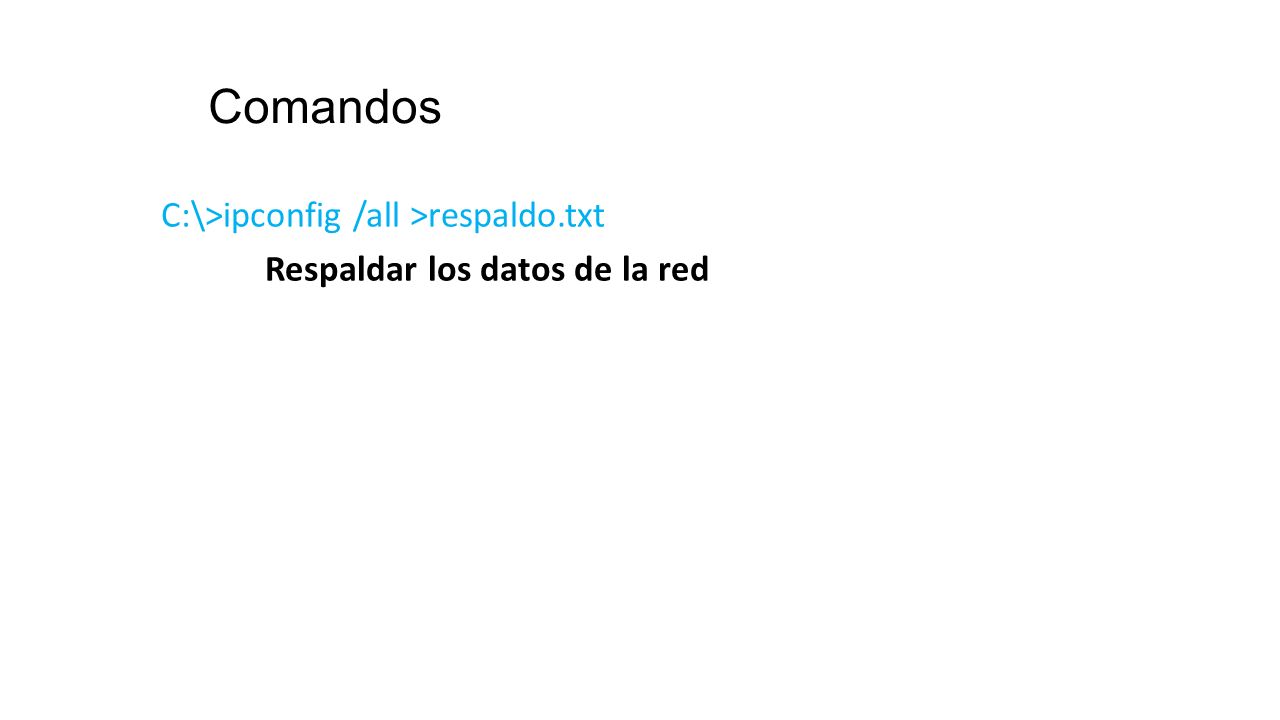

30 Comandos C:\>ipconfig /all >respaldo.txt Respaldar los datos de la red

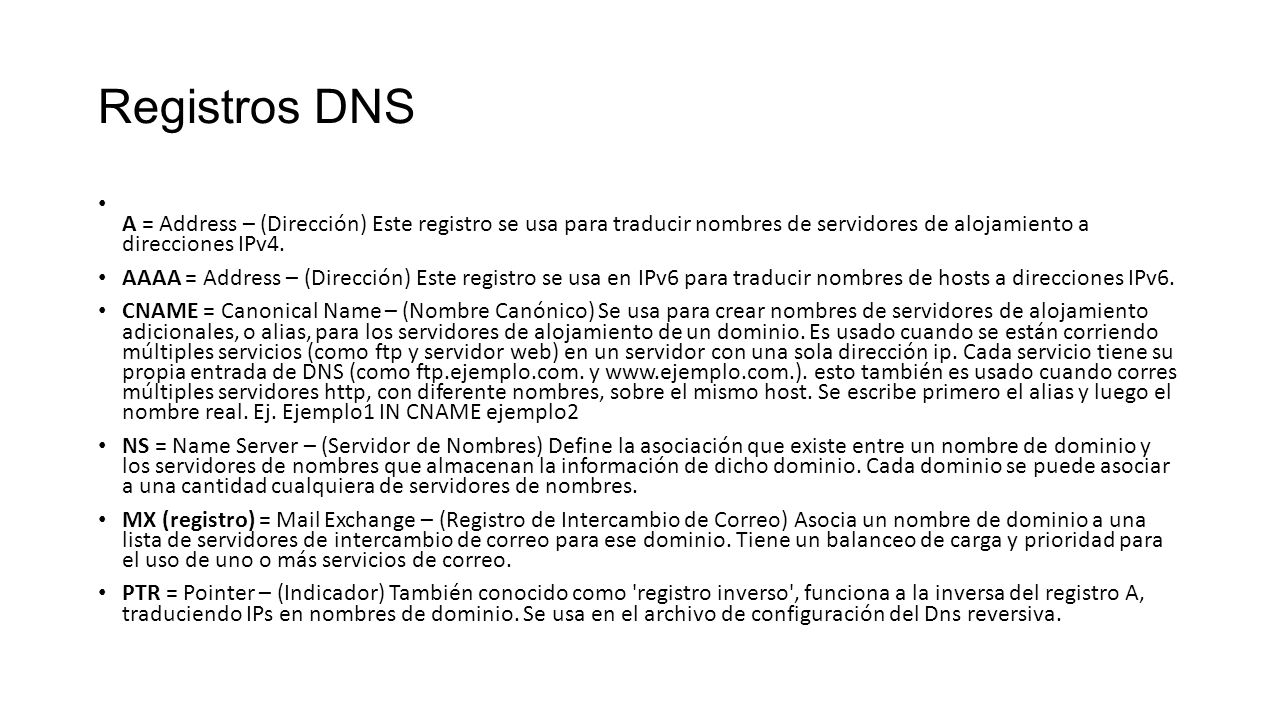

31 Registros DNS A = Address – (Dirección) Este registro se usa para traducir nombres de servidores de alojamiento a direcciones IPv4. AAAA = Address – (Dirección) Este registro se usa en IPv6 para traducir nombres de hosts a direcciones IPv6. CNAME = Canonical Name – (Nombre Canónico) Se usa para crear nombres de servidores de alojamiento adicionales, o alias, para los servidores de alojamiento de un dominio. Es usado cuando se están corriendo múltiples servicios (como ftp y servidor web) en un servidor con una sola dirección ip. Cada servicio tiene su propia entrada de DNS (como ftp.ejemplo.com. y www.ejemplo.com.). esto también es usado cuando corres múltiples servidores http, con diferente nombres, sobre el mismo host. Se escribe primero el alias y luego el nombre real. Ej. Ejemplo1 IN CNAME ejemplo2 NS = Name Server – (Servidor de Nombres) Define la asociación que existe entre un nombre de dominio y los servidores de nombres que almacenan la información de dicho dominio. Cada dominio se puede asociar a una cantidad cualquiera de servidores de nombres. MX (registro) = Mail Exchange – (Registro de Intercambio de Correo) Asocia un nombre de dominio a una lista de servidores de intercambio de correo para ese dominio. Tiene un balanceo de carga y prioridad para el uso de uno o más servicios de correo. PTR = Pointer – (Indicador) También conocido como 'registro inverso', funciona a la inversa del registro A, traduciendo IPs en nombres de dominio. Se usa en el archivo de configuración del Dns reversiva.

32 Registros DNS SOA = Start of authority – (Autoridad de la zona) Proporciona información sobre el servidor DNS primario de la zona. HINFO = Host INFOrmation – (Información del sistema informático) Descripción del host, permite que la gente conozca el tipo de máquina y sistema operativo al que corresponde un dominio. TXT = TeXT - ( Información textual) Permite a los dominios identificarse de modos arbitrarios. LOC = LOCalización - Permite indicar las coordenadas del dominio. WKS - Generalización del registro MX para indicar los servicios que ofrece el dominio. Obsoleto en favor de SRV. SRV = SeRVicios - Permite indicar los servicios que ofrece el dominio. RFC 2782. Excepto Mx y Ns. Hay que incorporar el nombre del servicio, protocolo, dominio completo, prioridad del servicio, peso, puerto y el equipo completo. Esta es la sintaxis correspondiente: Servicio.Protocolo.Dominio-completo IN SRV Prioridad.Peso.Puerto.Equipo-Completo SPF = Sender Policy Framework - Ayuda a combatir el Spam. En este registro se especifica cual o cuales hosts están autorizados a enviar correo desde el dominio dado. El servidor que recibe, consulta el SPF para comparar la IP desde la cual le llega con los datos de este registro.
