1 Joel Gustavo Rondón Rodríguez

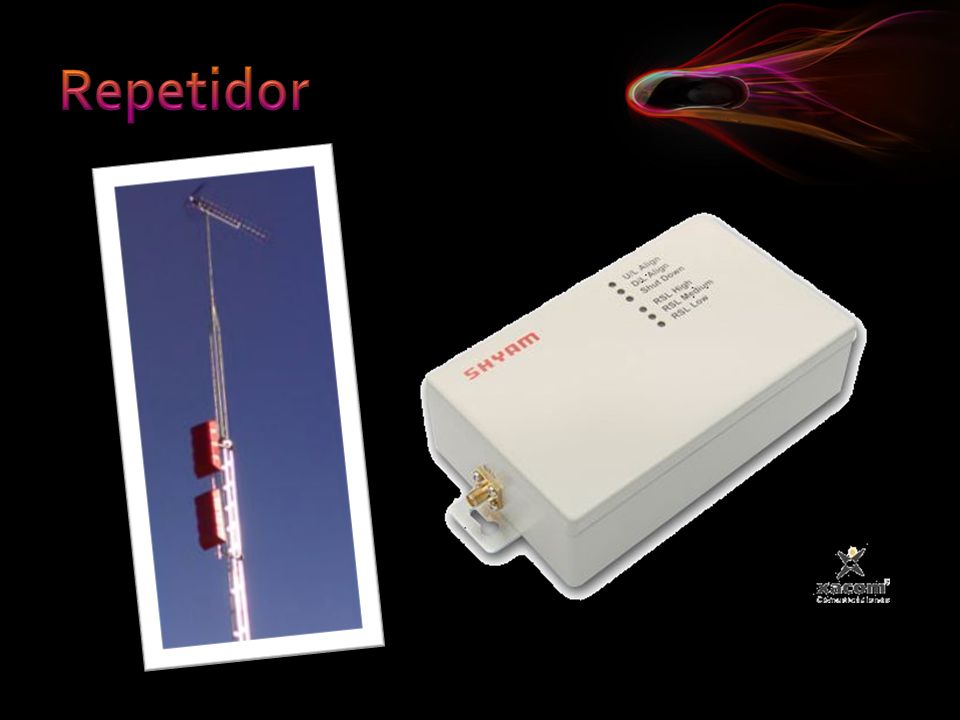

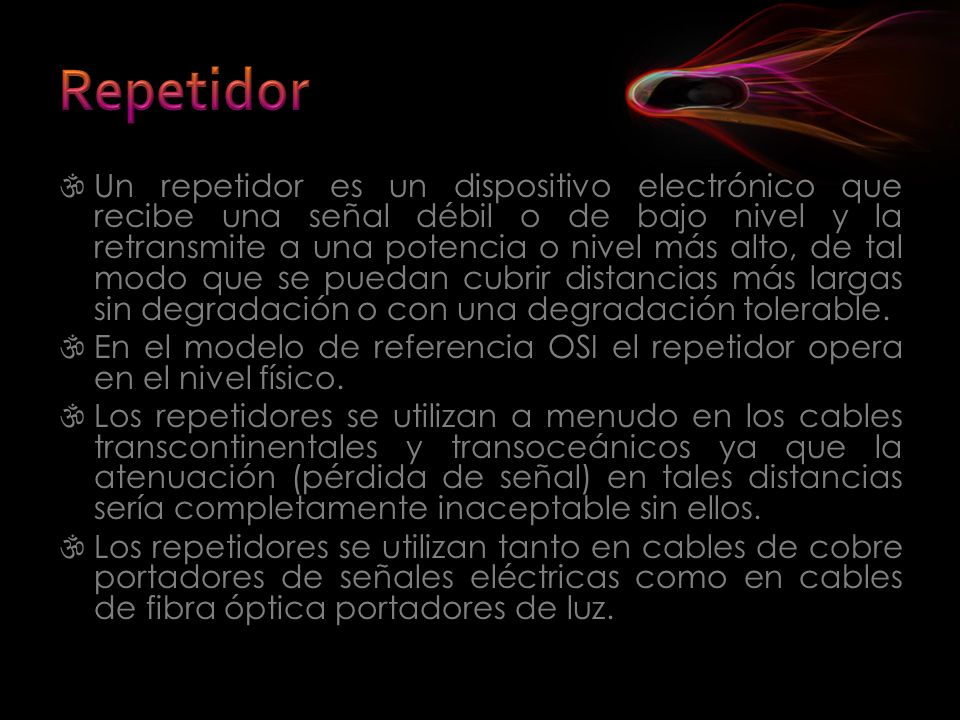

2  Un repetidor es un dispositivo electrónico que recibe una señal débil o de bajo nivel y la retransmite a una potencia o nivel más alto, de tal modo que se puedan cubrir distancias más largas sin degradación o con una degradación tolerable.  En el modelo de referencia OSI el repetidor opera en el nivel físico.  Los repetidores se utilizan a menudo en los cables transcontinentales y transoceánicos ya que la atenuación (pérdida de señal) en tales distancias sería completamente inaceptable sin ellos.  Los repetidores se utilizan tanto en cables de cobre portadores de señales eléctricas como en cables de fibra óptica portadores de luz.

3

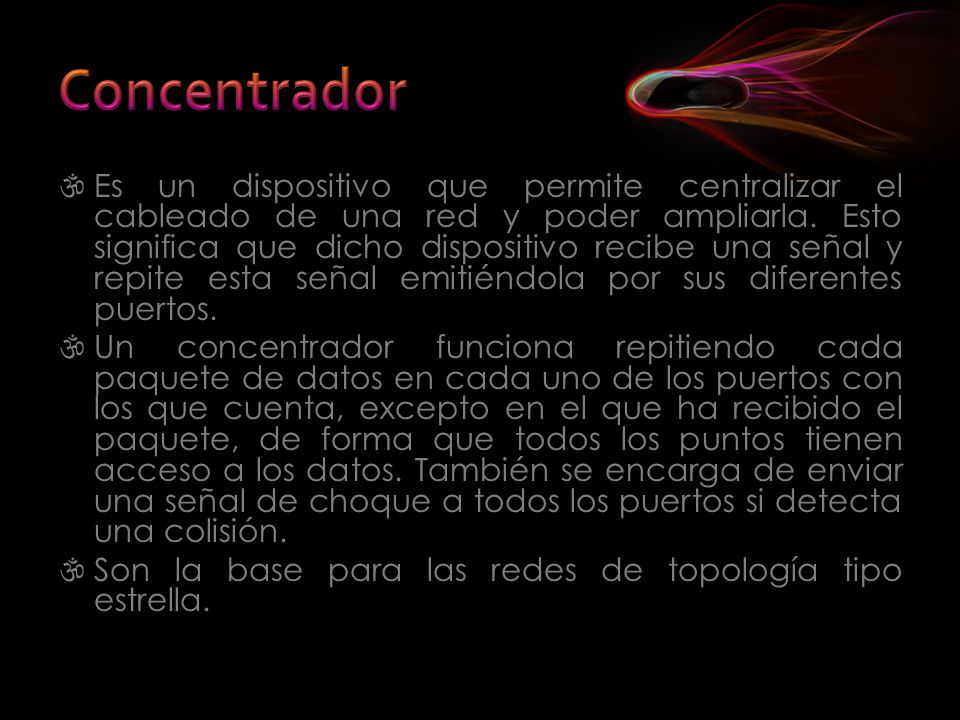

4  Es un dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos.  Un concentrador funciona repitiendo cada paquete de datos en cada uno de los puertos con los que cuenta, excepto en el que ha recibido el paquete, de forma que todos los puntos tienen acceso a los datos. También se encarga de enviar una señal de choque a todos los puertos si detecta una colisión.  Son la base para las redes de topología tipo estrella.

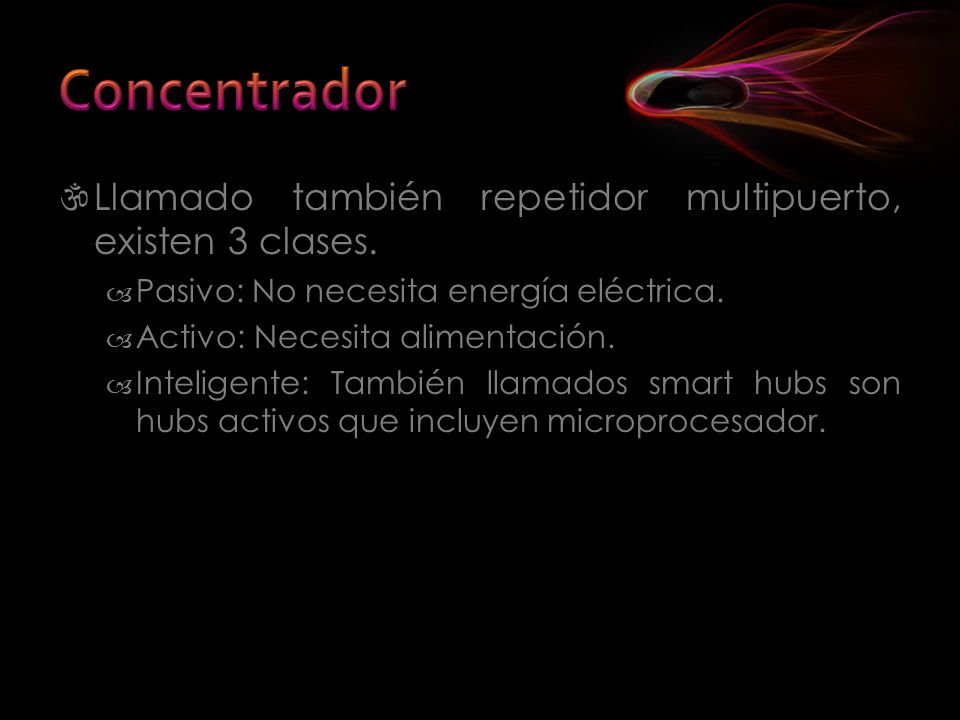

5  Llamado también repetidor multipuerto, existen 3 clases.  Pasivo: No necesita energía eléctrica.  Activo: Necesita alimentación.  Inteligente: También llamados smart hubs son hubs activos que incluyen microprocesador.

6

7

8  Nos informa del estado de un host. Es necesario permitir los paquetes ICMP para su funcionamiento. ping – t Se hace ping hasta q pulsemos Ctrl + C para detener los envíos. ping – a Devuelve el nombre del Host. ping – l Establece el tamaño del buffer. Por defecto el valor es 32 bits. ping – f Impide que se fragmenten los paquetes. ping - n (valor) Realiza la prueba de ping durante un determinado número de ocaciones. ping - i TTL Permite cambiar el valor de TTL. TTL sería sustituido por el nuevo valor. ping - r (# de saltos) Indica los host por los que pasa nuestro ping. (Máx. 9) ping – v TOS Se utiliza en redes avanzadas para conocer la calidad del servicio.

9  Indica la ruta por la que pasa nuestra petición hasta llegar al host destino. tracert - d No resuelve los nombres de dominio. tracert – h (valor) Establece un # máximo de saltos.

10  Mezcla entre el comando Ping y Tracert. patchping – h (# de saltos) Establece un # máximo de saltos. patchping – n No se resuelven los nombres de host. patchping - 6 Obliga a utilizar IPv6.

11  Proporciona información sobre TCP/IP, adaptadores, etc. ipconfig Muestra información general de la red. ipconfig /all Ofrece información detallada sobre todas las t. de red y conexiones activas. ipconfig /renew Renueva la petición a un servidor. ipconfig /release Libera la IP asignada por el DHCP. ipconfig /registerdns Registra todos los nombres DNS. ipconfig /flushdns Borra todas las entradas DNS.

12  Tiene diversas funciones net send Envía un mensaje a través del servicio mensajero. net start Inicia un servicio de Windows. net stop Detiene un servicio de Windows. net share Indica que recursos comparte la máquina. net view Indica a que máquinas se tiene acceso mediante la red. net sessions Indica quienes han entrado en nuestros recursos compartidos. net time * /SET Sincroniza la hora con una máquina de red. net user Crea o elimina usuarios. net localgroup Crea o Elimina grupos.

13  Muestra todas las conexiones activas del equipo. netstat -a Nos muestra todas las conexiones y puertos. netstat -e Muestra las estadísticas Ethernet. netstat -n Muestra direcciones y puertos en forma de número. netstat -o Muestra que programa esta asociado a la conexión activa. netstat -p (protocolo) Permite especificar que protocolo se desea ver. (TCP/UDP) netstat -s Muestra las estadísticas clasificadas por protocolo.

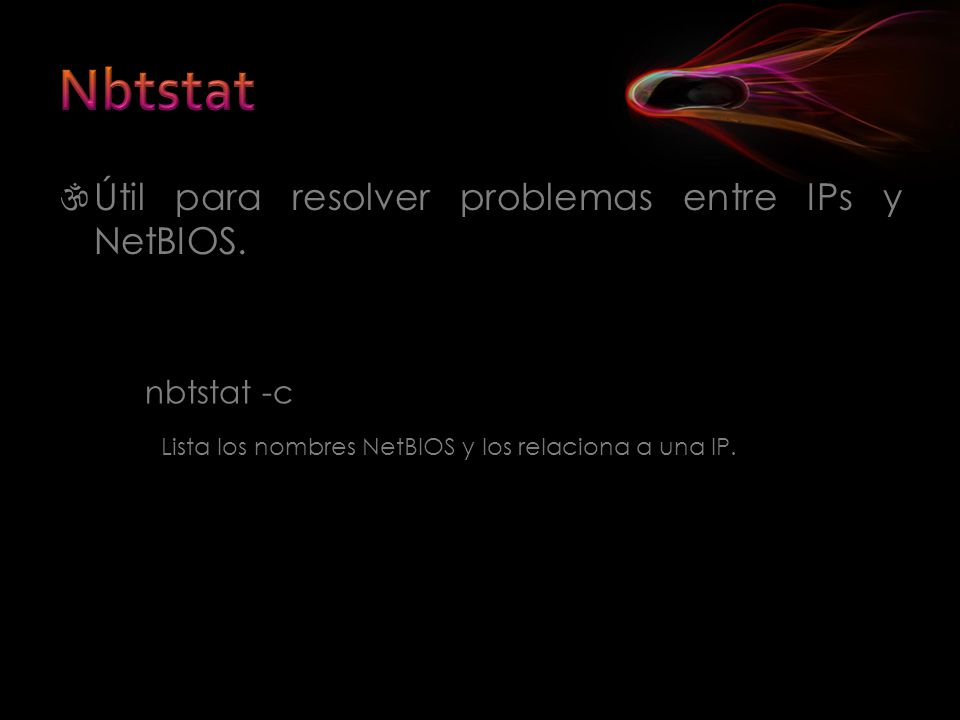

14  Útil para resolver problemas entre IPs y NetBIOS. nbtstat -c Lista los nombres NetBIOS y los relaciona a una IP.

15  Muestra y modifica datos de la tabla de traducciones IP a direcciones MAC (tabla ARP). arp -a Muestra la tabla ARP para cada una de las interfases. arp -s (dir_ip) (dir_MAC) [dir_interfaz] Añade una entrada específica a la tabla ARP. arp -d (dir_ip) [dir_interfaz] Elimina una entrada específica de la tabla ARP.

16  Muestra y modifica la información sobre las rutas IP del Equipo. route print Muestra la tabla completa de rutas. route add (dest) mask (enlace) [Metrica] (Inter) Añade una ruta. route del (dest) mask (enlace) Elimina la ruta especificada. route change (dest) mask (Ipsal) [Metrica] (Inter) Modifica la metrica o la puerta de enlace de una ruta existente.

17
