1 TIPOS DE REDES Según su alcance Según el medio de propagación PAN LAN
MAN WAN Según el medio de propagación Alámbrica Inalámbrica ACTIVIDAD # 1 Busca en internet las imágenes de cada uno de los tipos de Redes y coloca en el blog personal

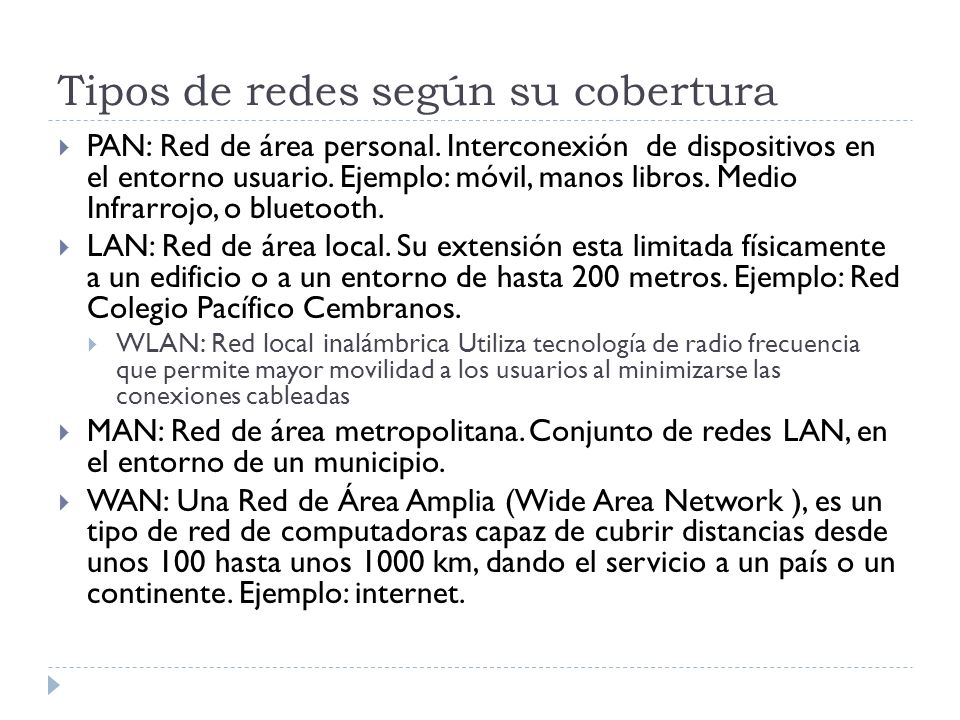

2 Tipos de redes según su cobertura
PAN: Red de área personal. Interconexión de dispositivos en el entorno usuario. Ejemplo: móvil, manos libros. Medio Infrarrojo, o bluetooth. LAN: Red de área local. Su extensión esta limitada físicamente a un edificio o a un entorno de hasta 200 metros. Ejemplo: Red Colegio Pacífico Cembranos. WLAN: Red local inalámbrica Utiliza tecnología de radio frecuencia que permite mayor movilidad a los usuarios al minimizarse las conexiones cableadas MAN: Red de área metropolitana. Conjunto de redes LAN, en el entorno de un municipio. WAN: Una Red de Área Amplia (Wide Area Network ), es un tipo de red de computadoras capaz de cubrir distancias desde unos 100 hasta unos 1000 km, dando el servicio a un país o un continente. Ejemplo: internet.

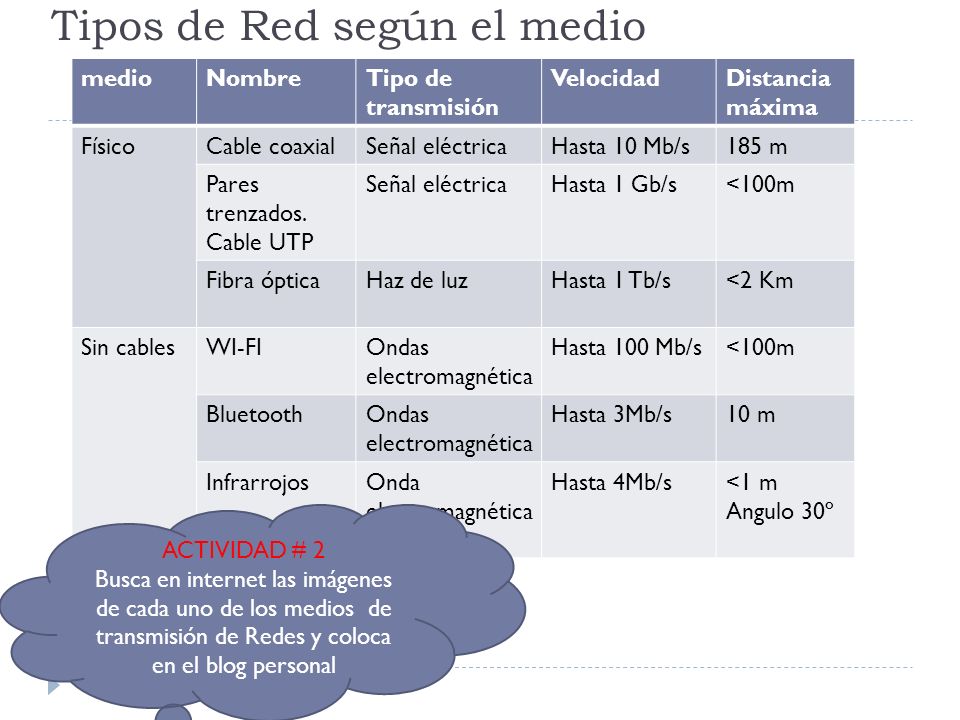

3 Tipos de Red según el medio
Nombre Tipo de transmisión Velocidad Distancia máxima Físico Cable coaxial Señal eléctrica Hasta 10 Mb/s 185 m Pares trenzados. Cable UTP Hasta 1 Gb/s <100m Fibra óptica Haz de luz Hasta 1 Tb/s <2 Km Sin cables WI-FI Ondas electromagnética Hasta 100 Mb/s Bluetooth Hasta 3Mb/s 10 m Infrarrojos Onda electromagnética Hasta 4Mb/s <1 m Angulo 30º ACTIVIDAD # 2 Busca en internet las imágenes de cada uno de los medios de transmisión de Redes y coloca en el blog personal

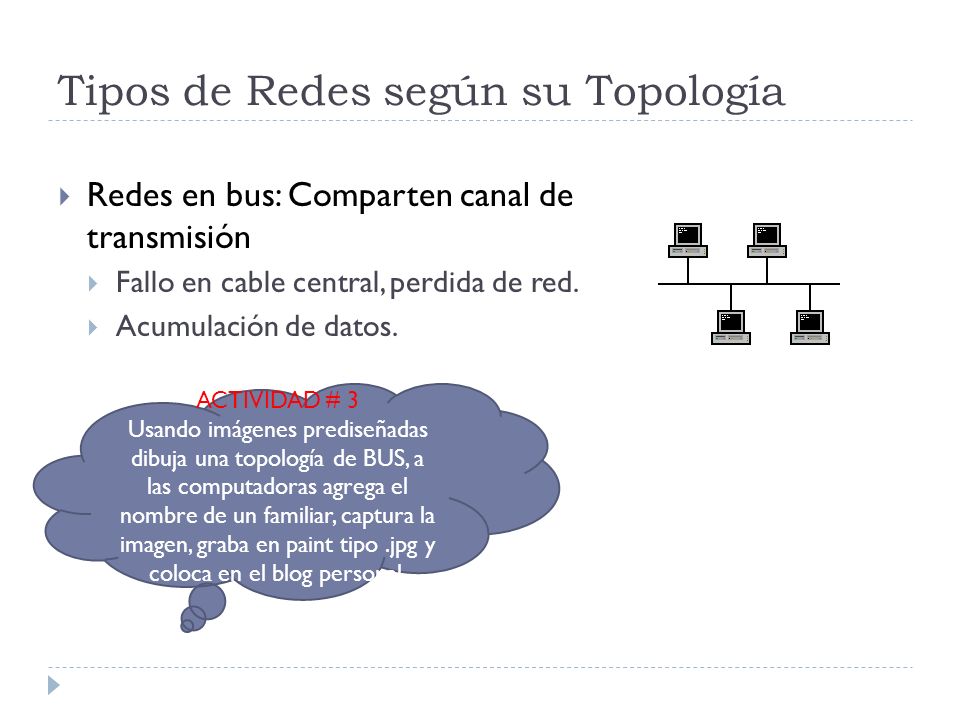

4 Tipos de Redes según su Topología
Redes en bus: Comparten canal de transmisión Fallo en cable central, perdida de red. Acumulación de datos. ACTIVIDAD # 3 Usando imágenes prediseñadas dibuja una topología de BUS, a las computadoras agrega el nombre de un familiar, captura la imagen, graba en paint tipo .jpg y coloca en el blog personal.

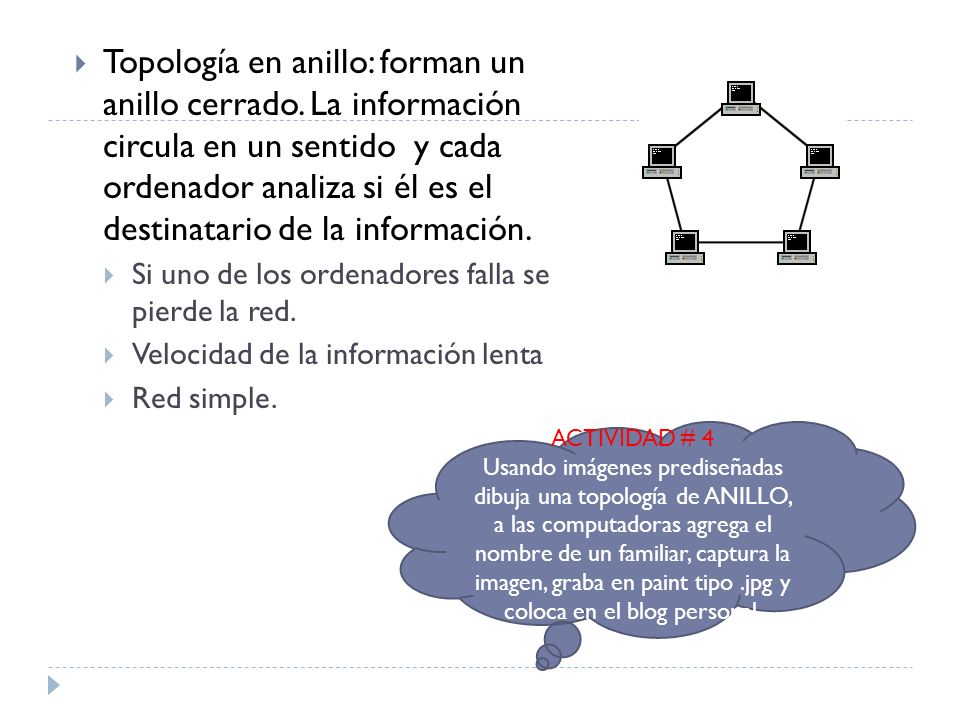

5 Topología en anillo: forman un anillo cerrado
Topología en anillo: forman un anillo cerrado. La información circula en un sentido y cada ordenador analiza si él es el destinatario de la información. Si uno de los ordenadores falla se pierde la red. Velocidad de la información lenta Red simple. ACTIVIDAD # 4 Usando imágenes prediseñadas dibuja una topología de ANILLO, a las computadoras agrega el nombre de un familiar, captura la imagen, graba en paint tipo .jpg y coloca en el blog personal.

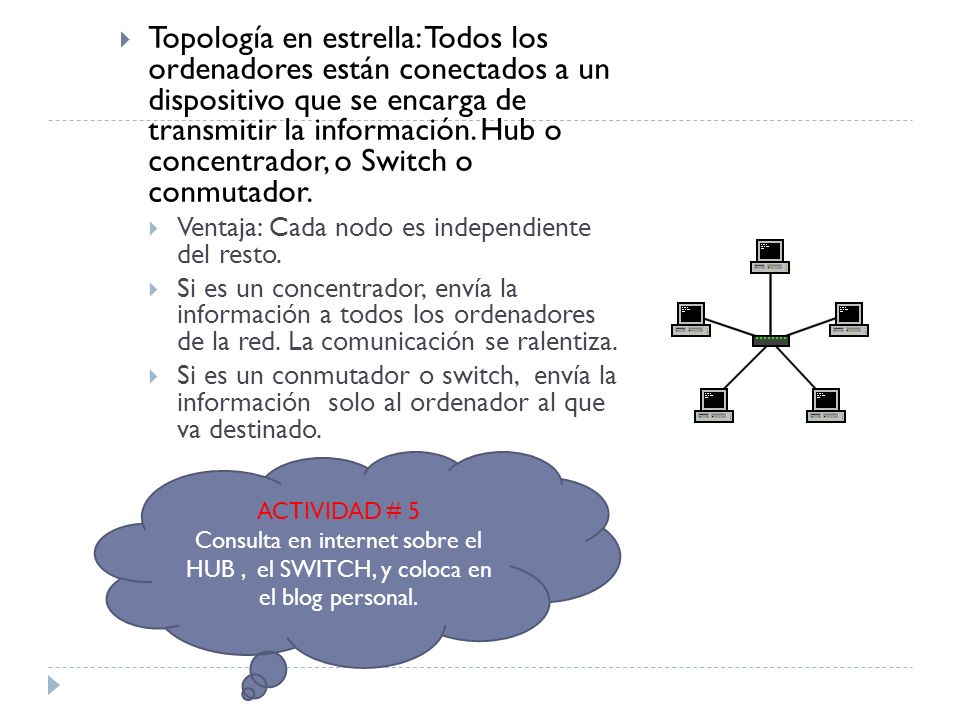

6 Topología en estrella: Todos los ordenadores están conectados a un dispositivo que se encarga de transmitir la información. Hub o concentrador, o Switch o conmutador. Ventaja: Cada nodo es independiente del resto. Si es un concentrador, envía la información a todos los ordenadores de la red. La comunicación se ralentiza. Si es un conmutador o switch, envía la información solo al ordenador al que va destinado. ACTIVIDAD # 5 Consulta en internet sobre el HUB , el SWITCH, y coloca en el blog personal.

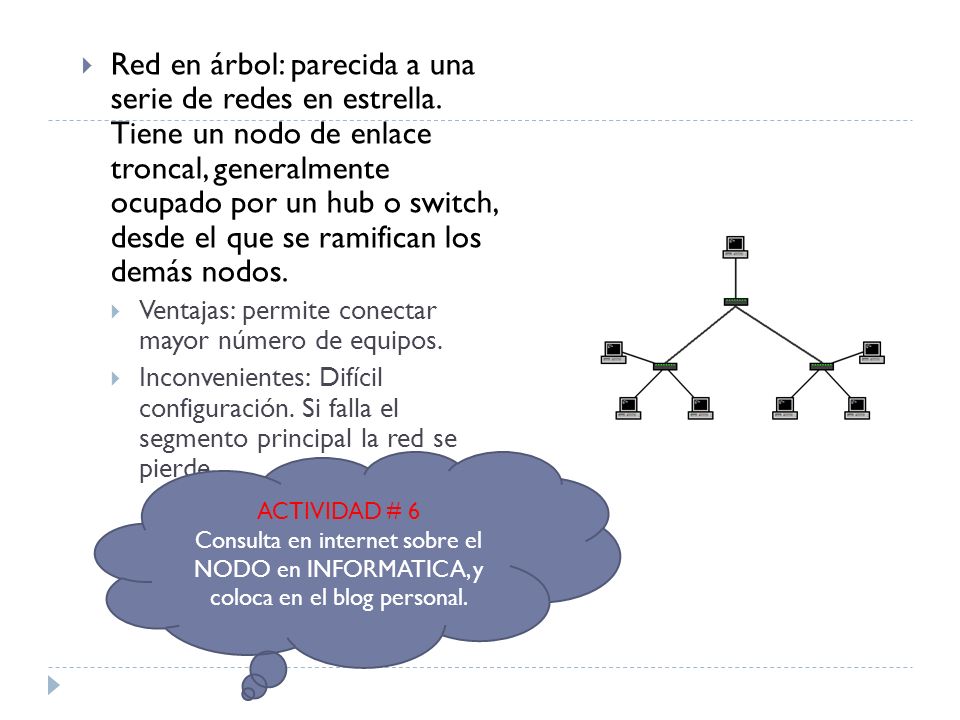

7 Red en árbol: parecida a una serie de redes en estrella
Red en árbol: parecida a una serie de redes en estrella. Tiene un nodo de enlace troncal, generalmente ocupado por un hub o switch, desde el que se ramifican los demás nodos. Ventajas: permite conectar mayor número de equipos. Inconvenientes: Difícil configuración. Si falla el segmento principal la red se pierde. ACTIVIDAD # 6 Consulta en internet sobre el NODO en INFORMATICA, y coloca en el blog personal.

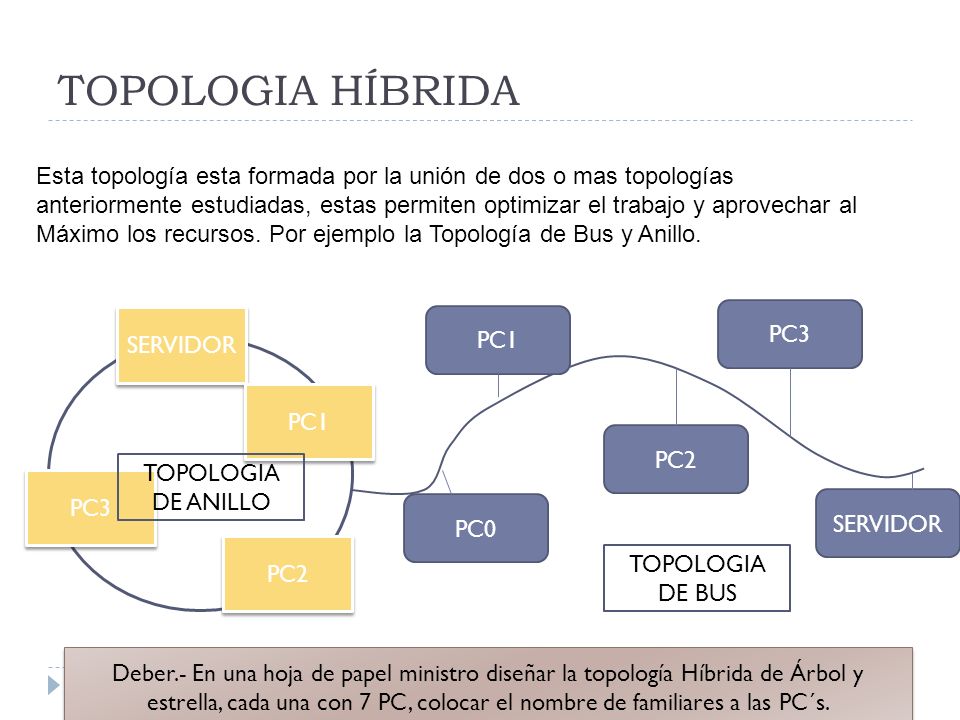

8 TOPOLOGIA HÍBRIDA Esta topología esta formada por la unión de dos o mas topologías anteriormente estudiadas, estas permiten optimizar el trabajo y aprovechar al Máximo los recursos. Por ejemplo la Topología de Bus y Anillo. PC3 SERVIDOR PC1 PC1 PC2 TOPOLOGIA DE ANILLO PC3 PC0 SERVIDOR PC2 TOPOLOGIA DE BUS Deber.- En una hoja de papel ministro diseñar la topología Híbrida de Árbol y estrella, cada una con 7 PC, colocar el nombre de familiares a las PC´s.
