1 FACULTAD DE CONTADURÍA PÚBLICA Y ADMINISTRACIÓN
Telecomunicaciones y redes en los Negocios.

2 INTRODUCCIÓN Existen tres aspectos en que las comunicaciones mejoran los procesos de una empresa, a saber: Perfeccionan los mecanismos de comunicación, mediante tecnologías tales como correo electrónico, correo de voz, faxes, transferencia de archivos, teléfono, video conferencias, etc.

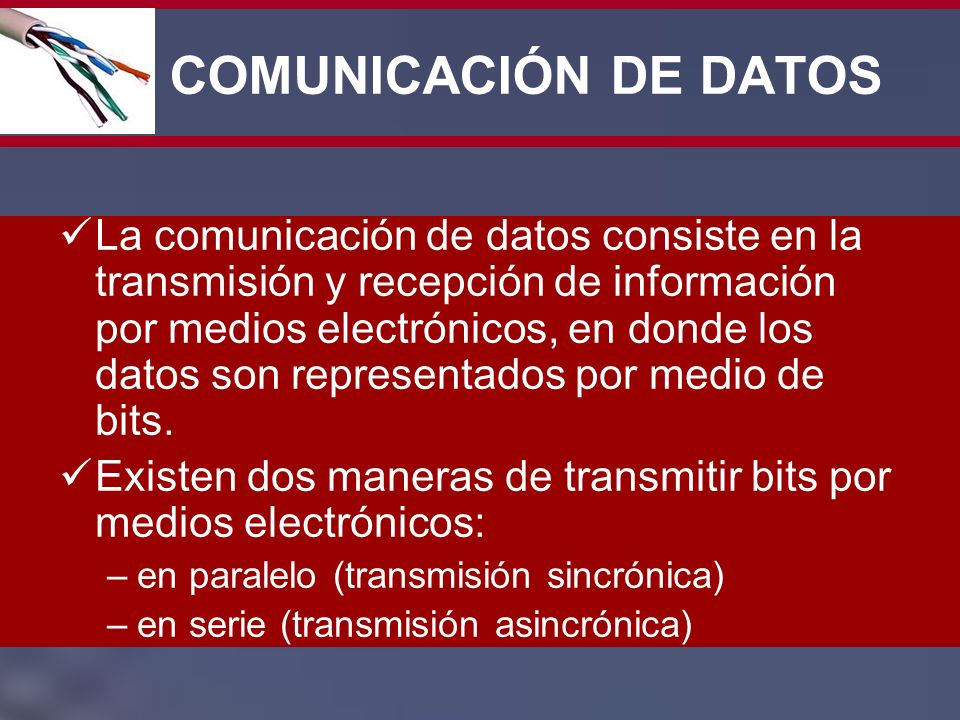

3 COMUNICACIÓN DE DATOS La comunicación de datos consiste en la transmisión y recepción de información por medios electrónicos, en donde los datos son representados por medio de bits. Existen dos maneras de transmitir bits por medios electrónicos: en paralelo (transmisión sincrónica) en serie (transmisión asincrónica)

4 COMUNICACIÓN ASINCRÓNICA
Este modo de transmisión también llamado en forma de carácter, transmite lentamente la información, carácter por carácter, de tal forma que el receptor se prepara para recibir el siguiente carácter después de haber recibido el anterior. Un ejemplo de este tipo de transmisión son las conexiones a Internet por medio de un módem utilizando una línea telefónica.

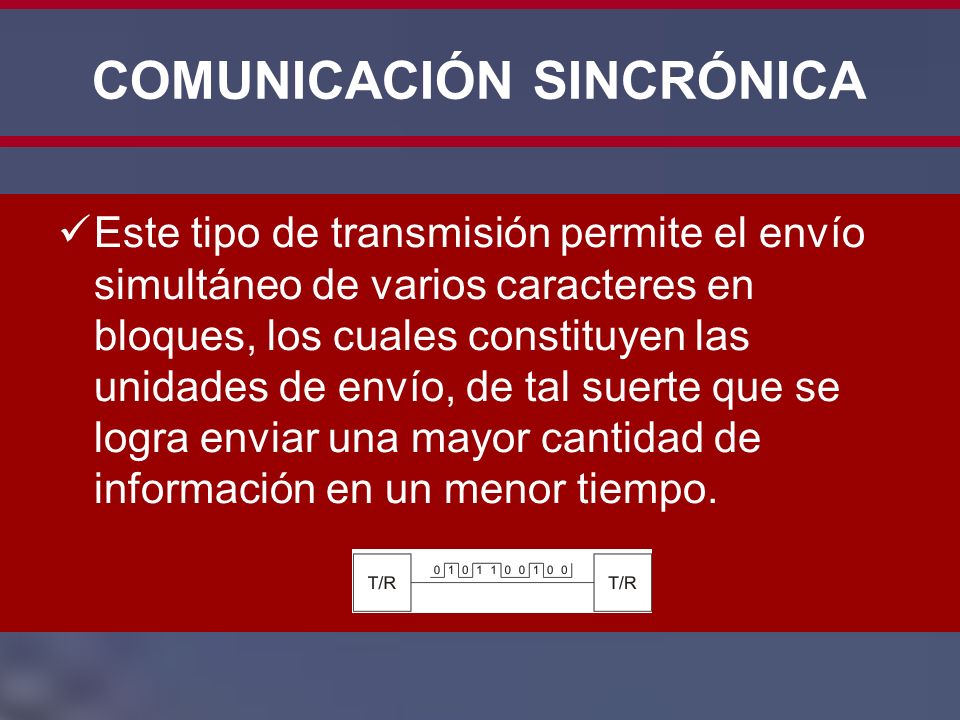

5 COMUNICACIÓN SINCRÓNICA
Este tipo de transmisión permite el envío simultáneo de varios caracteres en bloques, los cuales constituyen las unidades de envío, de tal suerte que se logra enviar una mayor cantidad de información en un menor tiempo.

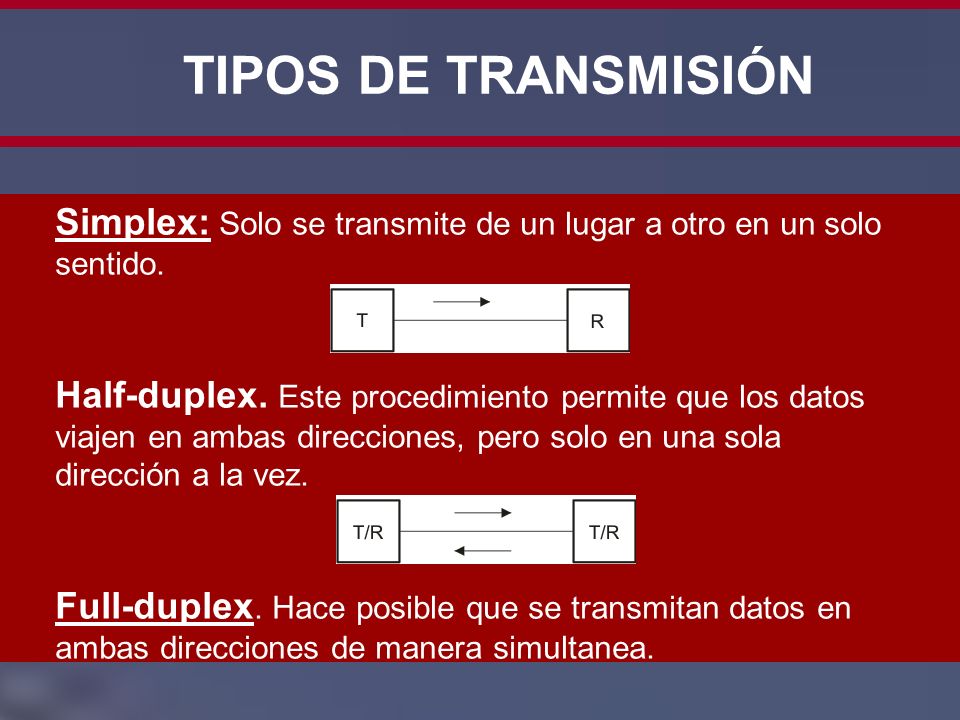

6 TIPOS DE TRANSMISIÓN Simplex: Solo se transmite de un lugar a otro en un solo sentido. Half-duplex. Este procedimiento permite que los datos viajen en ambas direcciones, pero solo en una sola dirección a la vez. Full-duplex. Hace posible que se transmitan datos en ambas direcciones de manera simultanea.

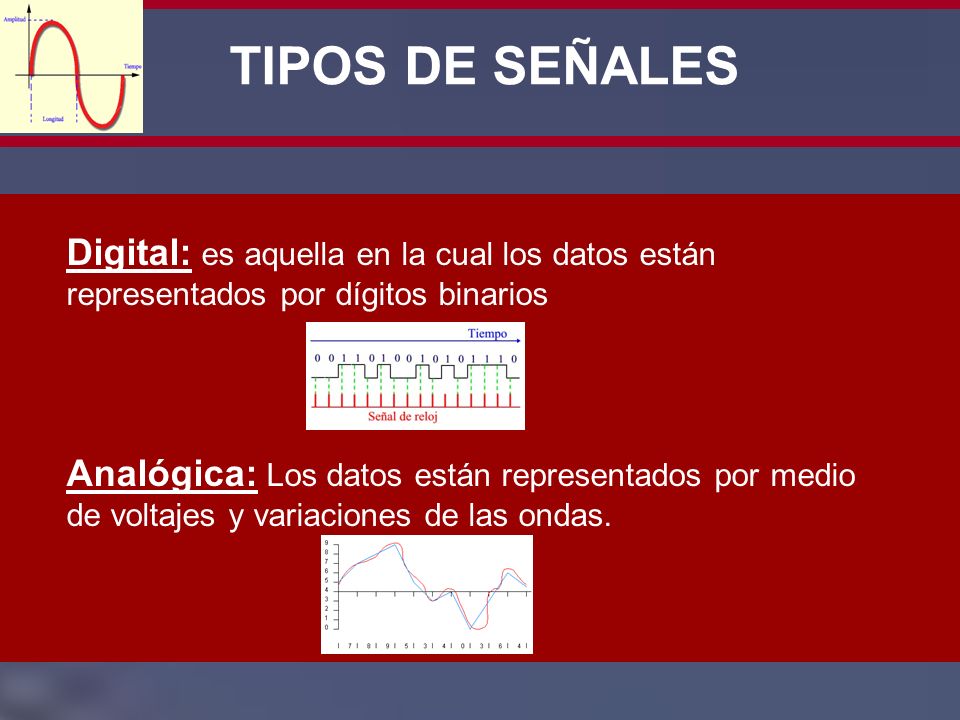

7 TIPOS DE SEÑALES Digital: es aquella en la cual los datos están representados por dígitos binarios Analógica: Los datos están representados por medio de voltajes y variaciones de las ondas.

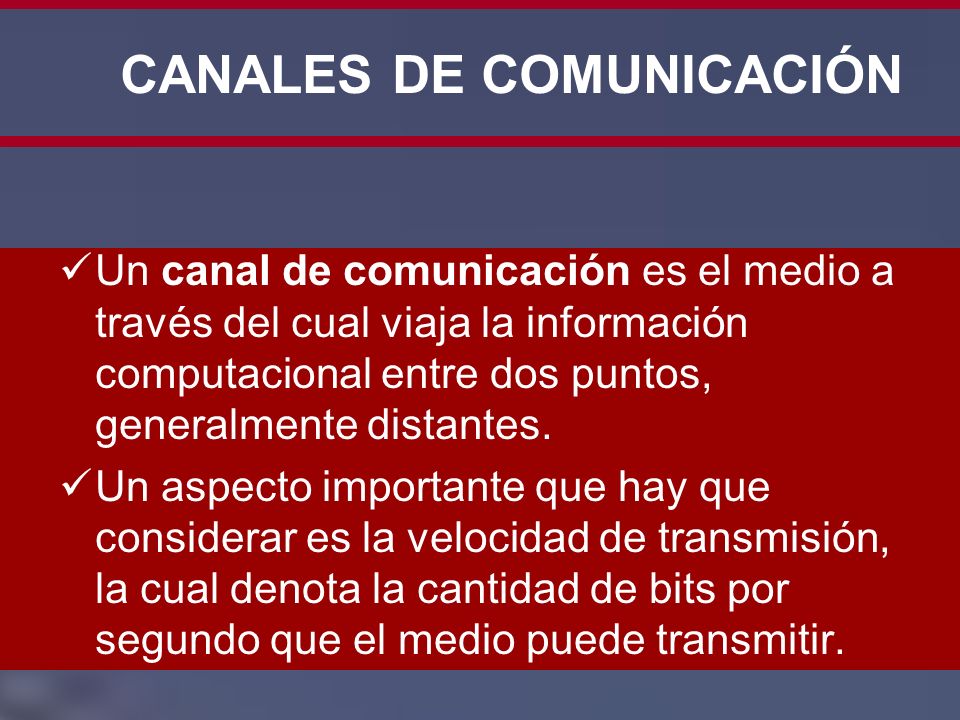

8 CANALES DE COMUNICACIÓN
Un canal de comunicación es el medio a través del cual viaja la información computacional entre dos puntos, generalmente distantes. Un aspecto importante que hay que considerar es la velocidad de transmisión, la cual denota la cantidad de bits por segundo que el medio puede transmitir.

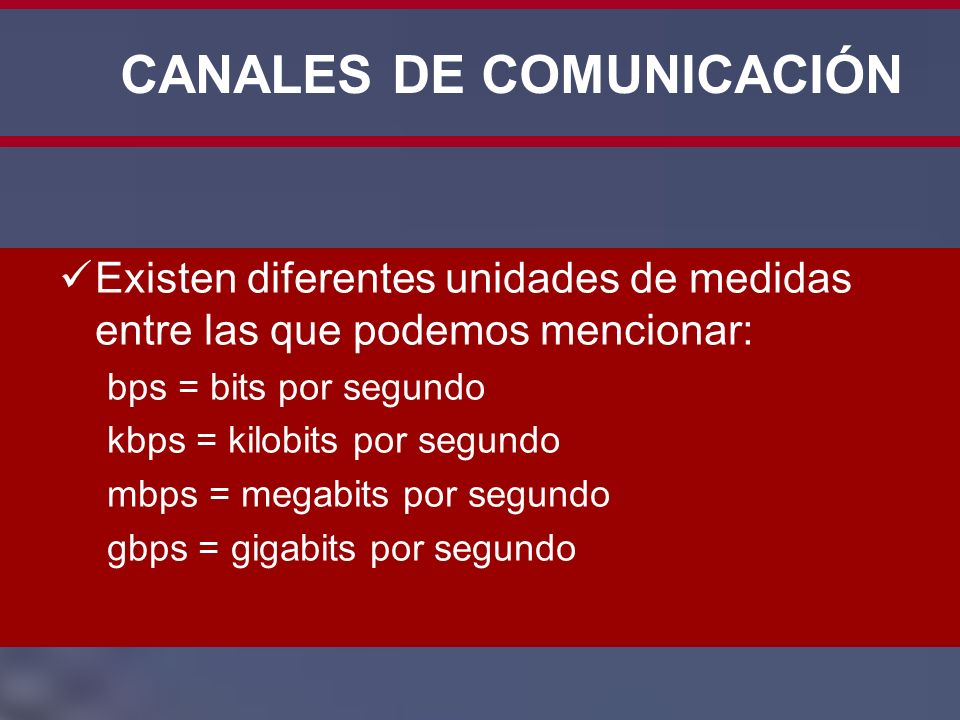

9 CANALES DE COMUNICACIÓN
Existen diferentes unidades de medidas entre las que podemos mencionar: bps = bits por segundo kbps = kilobits por segundo mbps = megabits por segundo gbps = gigabits por segundo

10 MEDIOS DE COMUNICACIÓN
Cuando utilizamos el termino medios nos referimos a los alambres, cables y otros canales por los que viaja la información desde su fuente hasta su destino. Existen diferente tipos de medios de comunicación entre los que podemos mencionar: los medios conductores eléctricos, medios conductores de luz y los medios inalámbricos.

11 MEDIOS CONDUCTORES ELÉCTRICOS
Par Trenzado: Un cable de par trenzado consiste normalmente de cuatro u ocho filamentos de alambre de cobre, cada uno cubierto de plástico, luego trenzado por pares el uno con el otro y envueltos en otra capa de aislante plástico. Este medio esta relacionado con las líneas telefónicas y telegráficas.

12 MEDIOS CONDUCTORES ELÉCTRICOS
Cable Coaxial: Se utiliza principalmente para la comunicación de datos en distancias cortas, menores de los 15 kilómetros. Este tipo de cable es útil en la redes tipo LAN y TAN, las cuales se encuentran en un área geográfica pequeña como pueden ser instalaciones en un edificio. Permite transmitir datos a gran velocidad, es inmune al ruido y a la distorsión de las señales enviadas. Es uno de los medios menos costosos que se puede utilizar para comunicación a corta distancia.

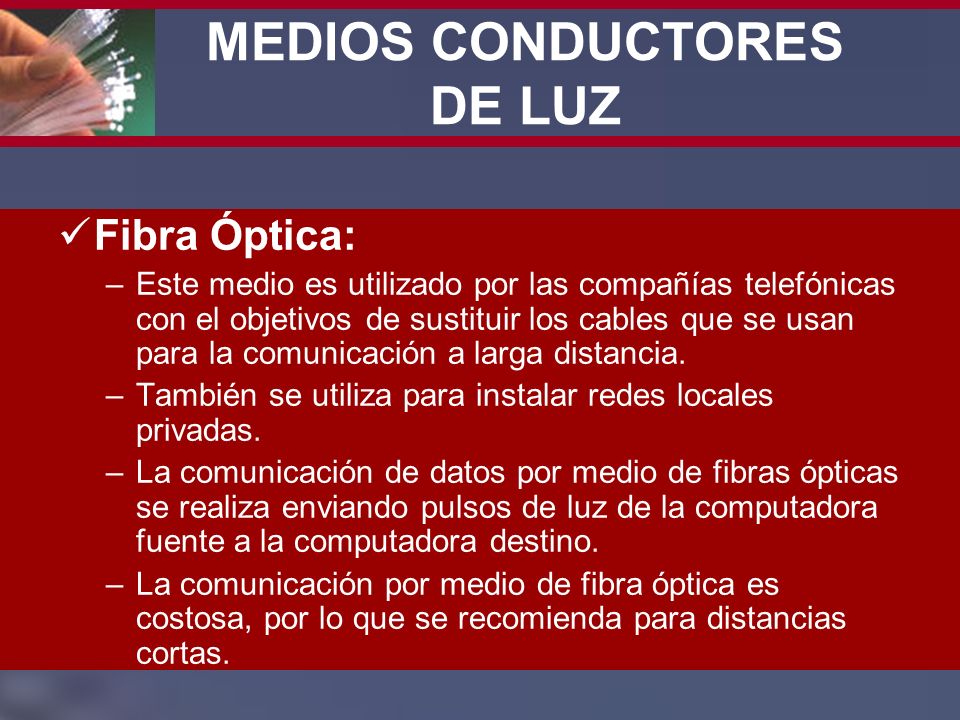

13 MEDIOS CONDUCTORES DE LUZ
Fibra Óptica: Este medio es utilizado por las compañías telefónicas con el objetivos de sustituir los cables que se usan para la comunicación a larga distancia. También se utiliza para instalar redes locales privadas. La comunicación de datos por medio de fibras ópticas se realiza enviando pulsos de luz de la computadora fuente a la computadora destino. La comunicación por medio de fibra óptica es costosa, por lo que se recomienda para distancias cortas.

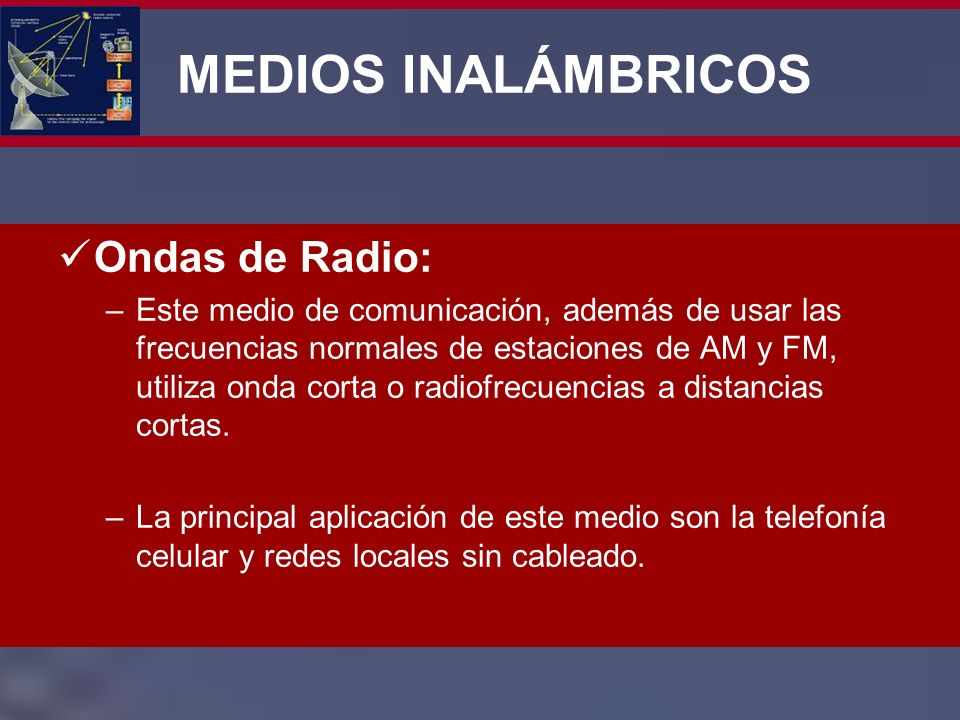

14 MEDIOS INALÁMBRICOS Ondas de Radio:
Este medio de comunicación, además de usar las frecuencias normales de estaciones de AM y FM, utiliza onda corta o radiofrecuencias a distancias cortas. La principal aplicación de este medio son la telefonía celular y redes locales sin cableado.

15 MEDIOS INALÁMBRICOS Microondas:
Este medio se utiliza para comunicar datos a larga distancia. Sus principales características son que proporciona velocidad y costos bajos. La comunicación mediante microondas es fácil de establecer, pero su principal desventaja es que puede sufrir interferencias debido a condiciones climáticas o interferencias provocadas por otras ondas de radio.

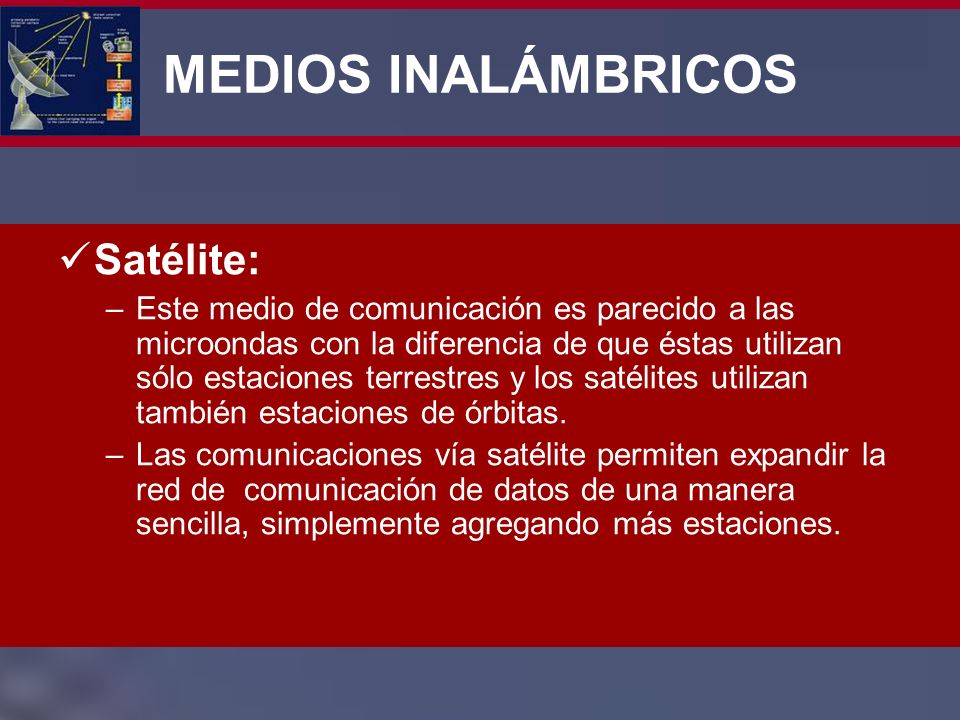

16 MEDIOS INALÁMBRICOS Satélite:
Este medio de comunicación es parecido a las microondas con la diferencia de que éstas utilizan sólo estaciones terrestres y los satélites utilizan también estaciones de órbitas. Las comunicaciones vía satélite permiten expandir la red de comunicación de datos de una manera sencilla, simplemente agregando más estaciones.

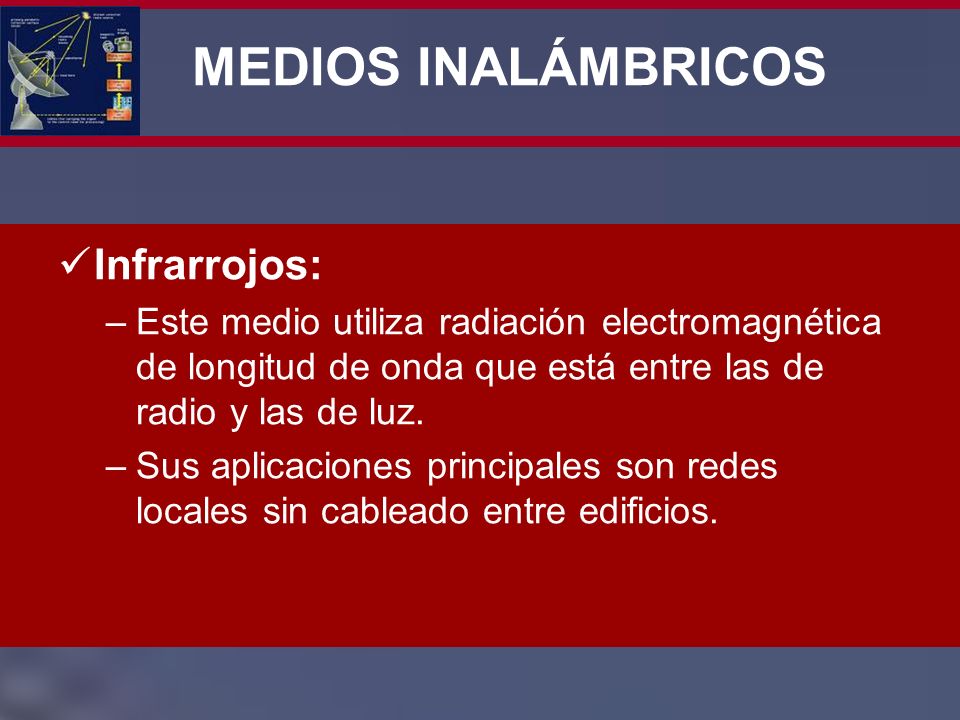

17 MEDIOS INALÁMBRICOS Infrarrojos:
Este medio utiliza radiación electromagnética de longitud de onda que está entre las de radio y las de luz. Sus aplicaciones principales son redes locales sin cableado entre edificios.

18 MEDIOS INALÁMBRICOS Láser:
Este medio transmite en la longitud de onda de alta frecuencia. Se ve afectado por cualquier obstáculo que se interponga entre el punto emisor y el punto receptor. Su aplicación primordial es el enlace entre edificios en donde por alguna razón no se puede realizar un enlace cableado.

19 PROCESADORES DE COMUNICACIÓN
Son un elemento de hardware que sirven de interfaz o liga entre la computadora central y las terminales, microcomputadoras y estaciones de trabajo, estos elementos son conocidos como multiplexores o concentradores y procesadores front-end.

20 PROCESADORES DE COMUNICACIÓN
Multiplexores: su función principal es concentrar la información que se envía a los dispositivos lentos desde la computadora central y viceversa. Procesadores front-end: este procesador, denominado comunmente procesador de comunicaciones, se encarga de efectuar la liga o interfaz entre el equipo transmisor, que puede ser una estación de trabajo o impresora remota, y el receptor que puede ser el computador central.

21 TECNOLOGÍAS PARA ACCESO A INTERNET
El procesador de telecomunicaciones más común es el módem; sin embargo, la mayoría de los equipos de comunicaciones en la actualidad son digitales, por ello existen nuevos tipos de módems y tecnologías de comunicación para conectarse a Internet.

22 TECNOLOGÍAS PARA ACCESO A INTERNET
DSL. Permite utilizar las líneas telefónicas convencionales, incrementando drásticamente el ancho de banda. ADSL. Utiliza las líneas normales telefónicas. La diferencia radica en que utiliza una frecuencia más alta para transmitir la información de Internet en que la utilizada para la voz de la red telefónica. RADSL. Es una versión modificada de tecnología ADSL, en donde la velocidad de transmisión esta basada en la calidad de la señal. VDSL, VHDSL. Utilizada para enlazar a un grupo grande de usuarios a través de fibra óptica, tiene la característica de unirse con redes de cable, pues es una variante de ADSL.

23 REDES COMPUTACIONALES
Una red computacional es simplemente la unión de dos o mas computadoras a través de un medio de transmisión. Las redes se clasifican con base a su alcance, es decir, existen redes de área local y redes de área amplia.

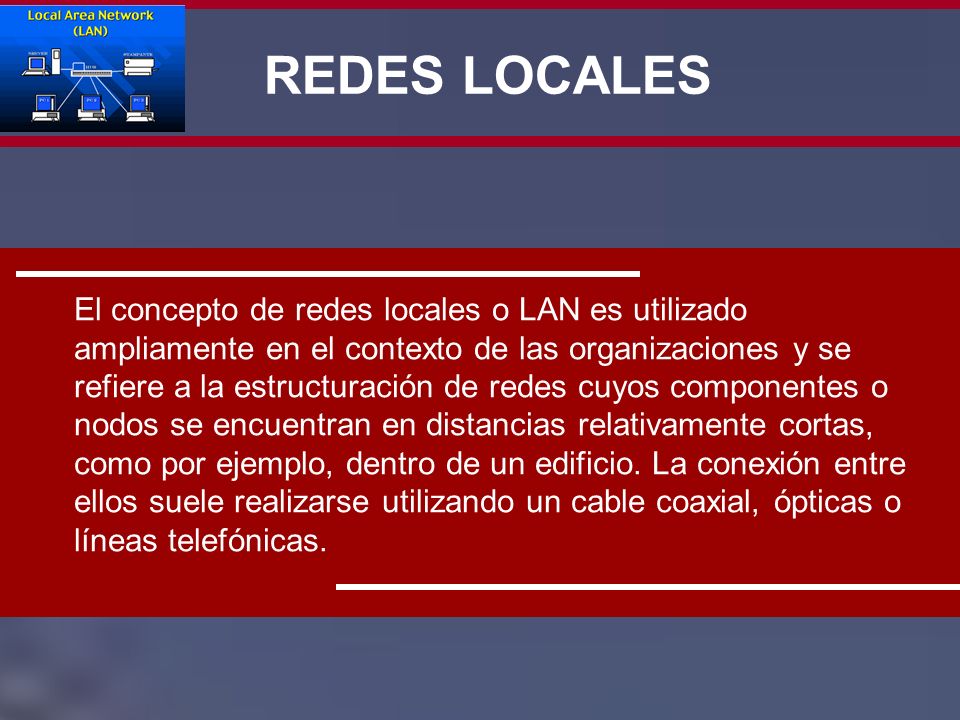

24 REDES LOCALES El concepto de redes locales o LAN es utilizado ampliamente en el contexto de las organizaciones y se refiere a la estructuración de redes cuyos componentes o nodos se encuentran en distancias relativamente cortas, como por ejemplo, dentro de un edificio. La conexión entre ellos suele realizarse utilizando un cable coaxial, ópticas o líneas telefónicas.

25 REDES LOCALES Pueden estructurarse de dos formas:
Redes punto a punto (peer to peer) Conectando todas las computadoras entre si y teniendo una computadora central a las cual estén conectadas las demás computadoras. Redes cliente-servidor, una computadora es la servidora y está pendiente de las solicitudes que le hagan las computadoras cliente para dar respuesta a ellas.

26 REDES INALÁMBRICAS Existen tres tipos de redes inalámbricas.
Wireless WAN Wireless LAN Wireless PAN

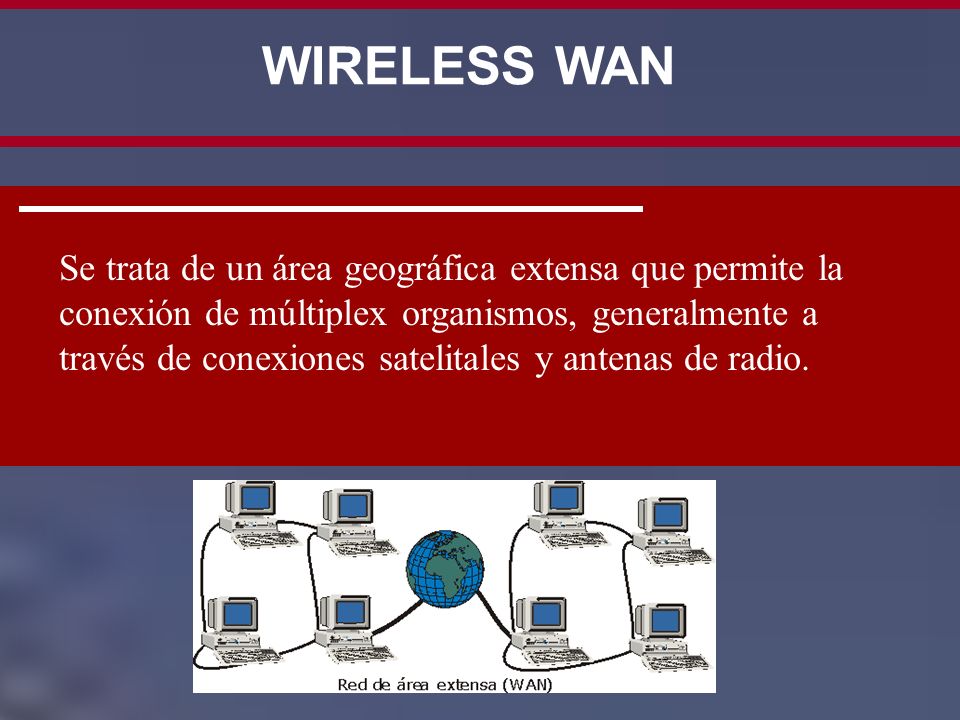

27 WIRELESS WAN Se trata de un área geográfica extensa que permite la conexión de múltiplex organismos, generalmente a través de conexiones satelitales y antenas de radio.

28 WIRELESS LAN Se trata de una red de computadoras dentro de un espacio físico controlado, con la finalidad de compartir archivos, impresoras y otros dispositivos.

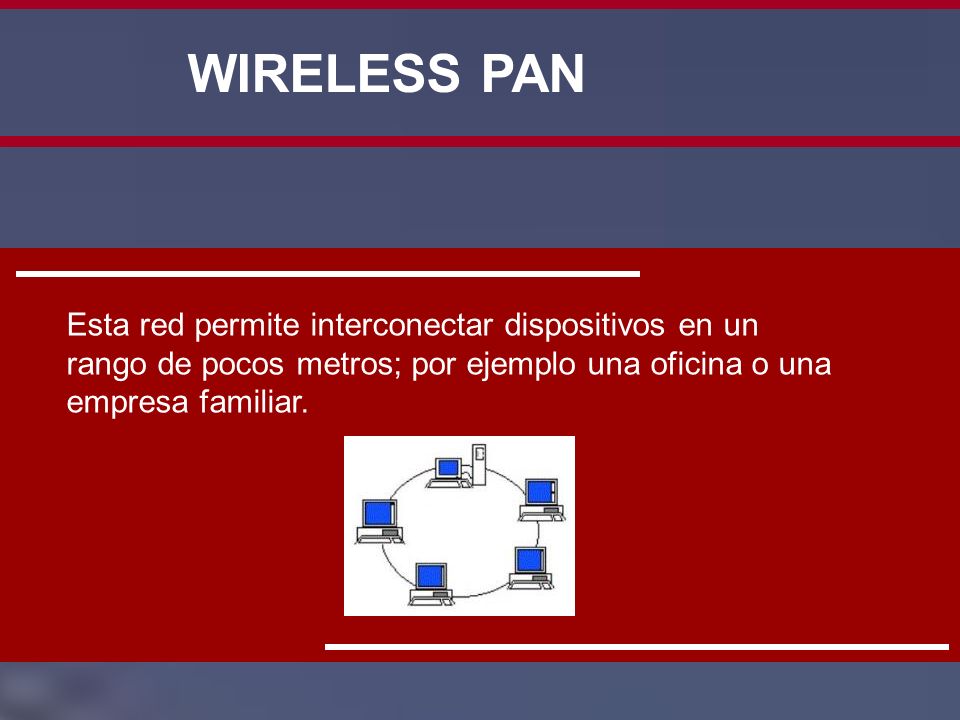

29 WIRELESS PAN Esta red permite interconectar dispositivos en un rango de pocos metros; por ejemplo una oficina o una empresa familiar.

30 TOPOLOGÍAS DE RED La topología de una red es la forma en que ésta se estructura; es decir, la distribución de los nodos( nodo denota cualquier dispositivo o computadora conectado a la red). Entre las topologías más utilizadas podemos mencionar: Estrella Anillo Bus Árbol

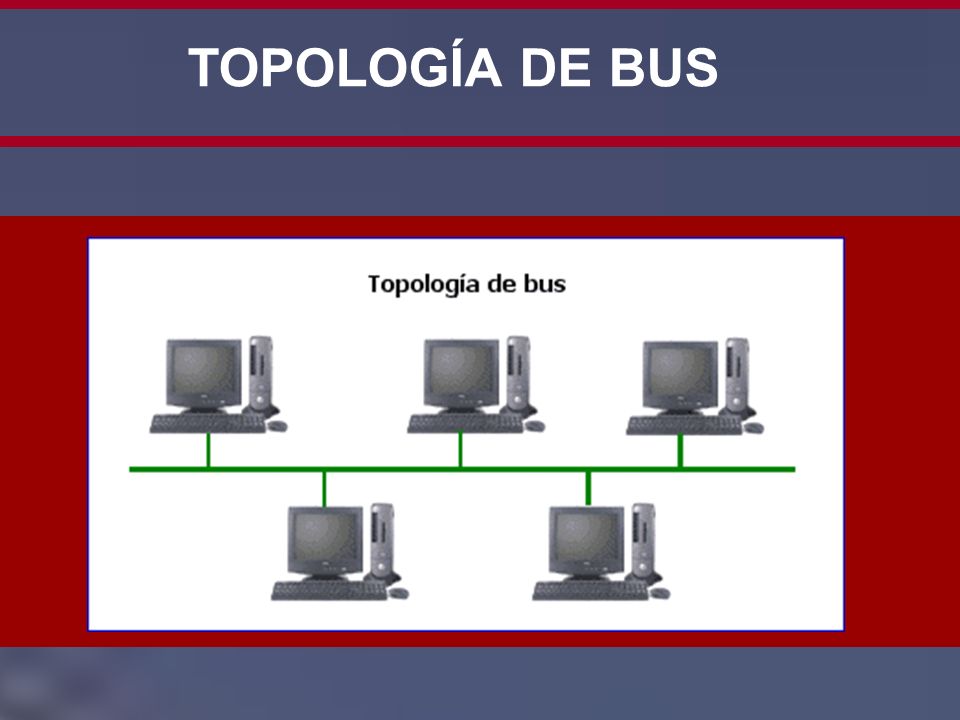

31 TOPOLOGÍA DE BUS En esta topología cada nodo está conectado al otro a través de un medio de transmisión común, como puede ser: par trenzado, cable coaxial o fibra óptica. Su principal desventaja es que si existe una falla de cualquiera de los nodos esto provocaría que la red deje de funcionar.

32 TOPOLOGÍA DE BUS

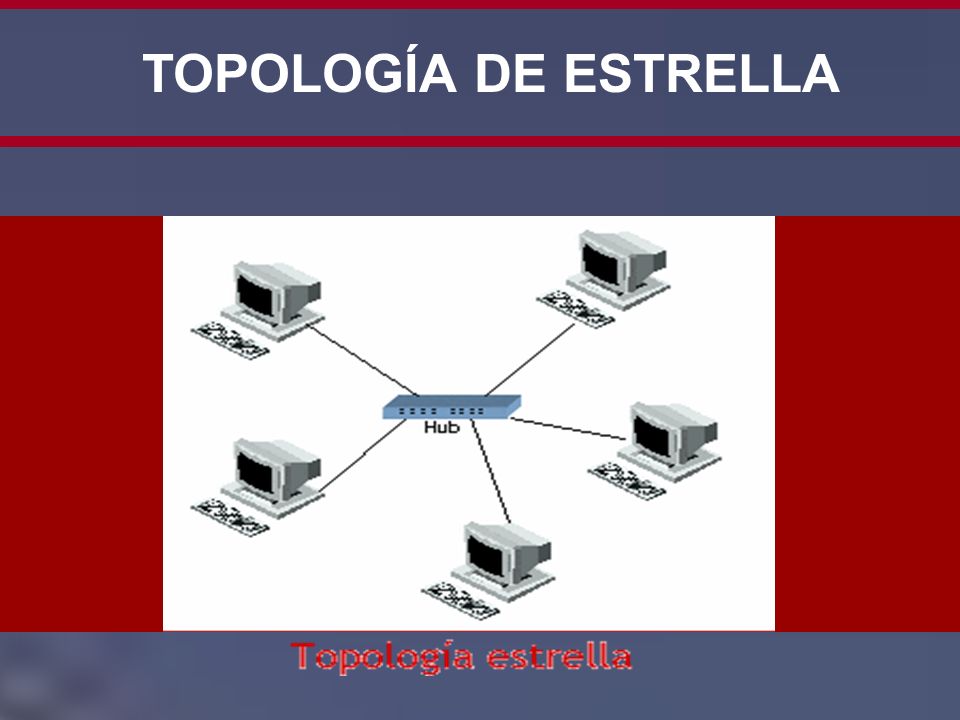

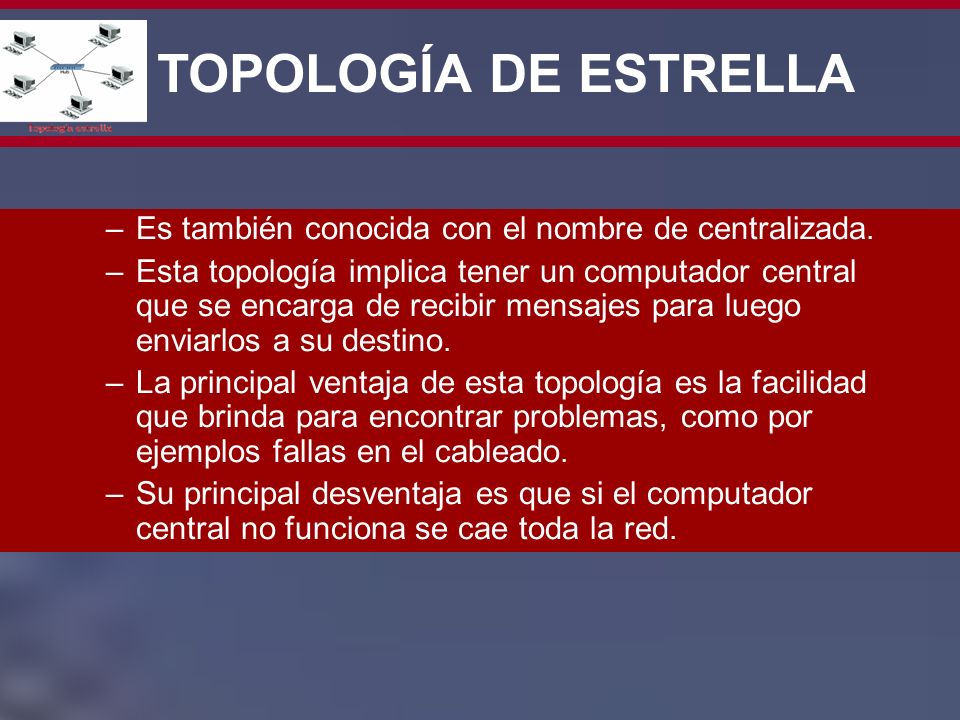

33 TOPOLOGÍA DE ESTRELLA Es también conocida con el nombre de centralizada. Esta topología implica tener un computador central que se encarga de recibir mensajes para luego enviarlos a su destino. La principal ventaja de esta topología es la facilidad que brinda para encontrar problemas, como por ejemplos fallas en el cableado. Su principal desventaja es que si el computador central no funciona se cae toda la red.

34 TOPOLOGÍA DE ESTRELLA

35 TOPOLOGÍA DE ANILLO En esta topología cada nodo está conectado a otros dos nodos por algún medio de transmisión. Su principal ventaja es la simplicidad que existe para agregarle nuevos nodos. Su desventaja es que la comunicación entre dos nodos que no son contiguos puede afectar al otro.

36 TOPOLOGÍA DE ANILLO

37 TOPOLOGÍA DE ÁRBOL Tiene una computadora raíz en el nivel inicial a la cual se enlaza el primer nivel de computadoras conectadas a la red, las cuales están en segundo nivel, de este se enlazan computadoras al tercer nivel y así sucesivamente, de acuerdo con los requerimientos de la empresa.

38 TOPOLOGÍA DE ÁRBOL

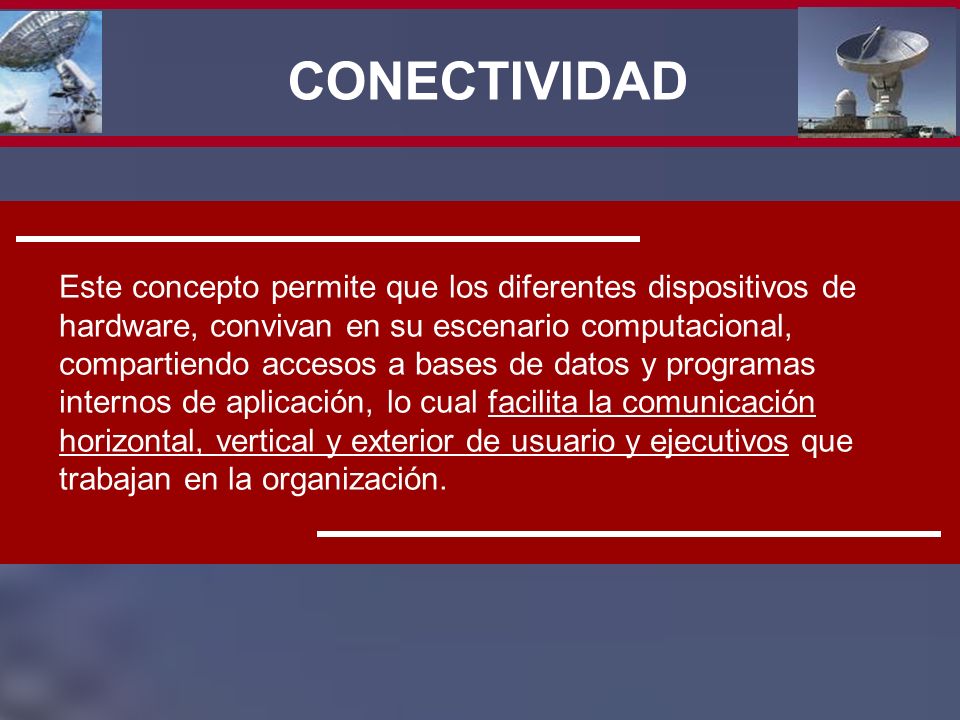

39 CONECTIVIDAD Este concepto permite que los diferentes dispositivos de hardware, convivan en su escenario computacional, compartiendo accesos a bases de datos y programas internos de aplicación, lo cual facilita la comunicación horizontal, vertical y exterior de usuario y ejecutivos que trabajan en la organización.

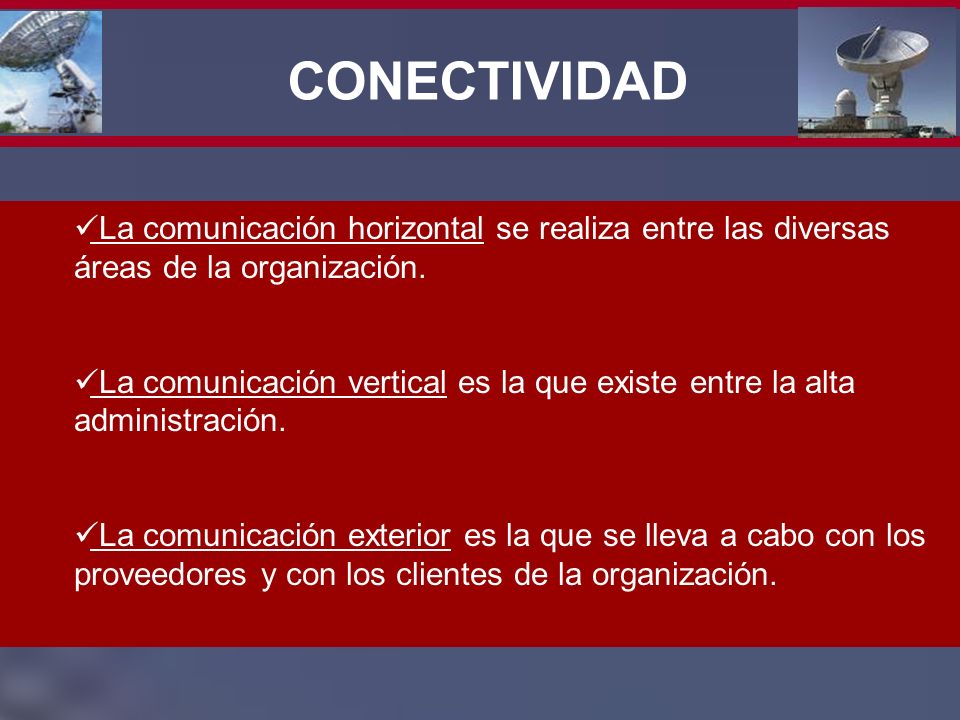

40 CONECTIVIDAD La comunicación horizontal se realiza entre las diversas áreas de la organización. La comunicación vertical es la que existe entre la alta administración. La comunicación exterior es la que se lleva a cabo con los proveedores y con los clientes de la organización.

41 MODELO OSI La organización Internacional de Estándares ha identificado las funciones que deben realizarse en forma de estándar para legrar la comunicación entre diferentes aplicaciones o usuarios. El modelo OSI esta conformado por siete niveles: aplicación, presentación, sesión, transporte, red, enlace de datos y físico.

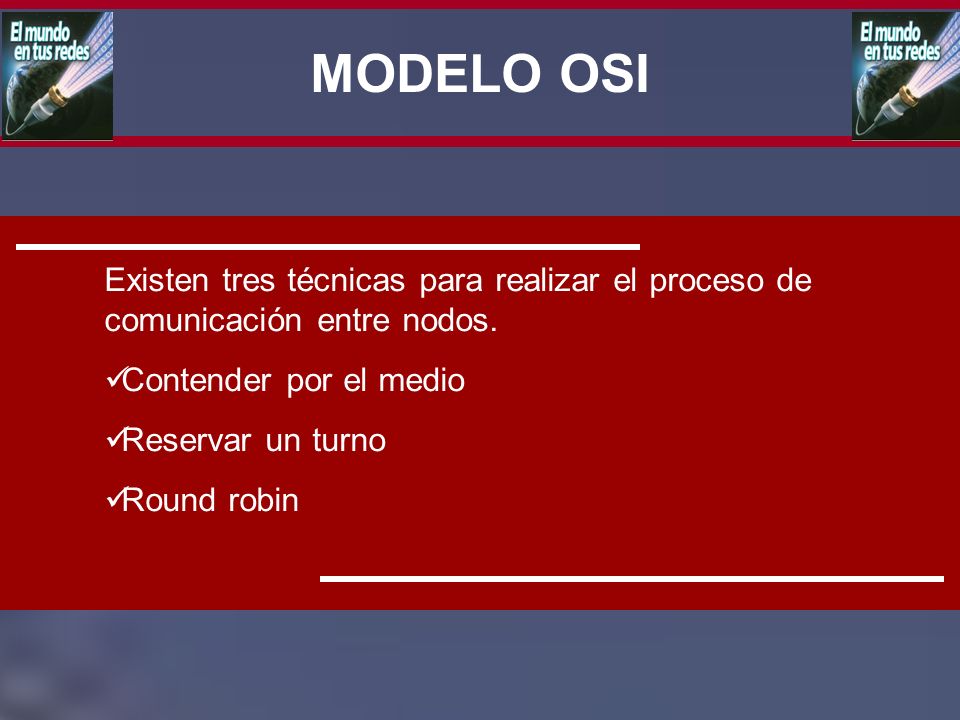

42 MODELO OSI Existen tres técnicas para realizar el proceso de comunicación entre nodos. Contender por el medio Reservar un turno Round robin

43 MODELO OSI La técnica de contención o pugna por el medio es de las más utilizadas, pues las tarjetas de red Ethernet recurren a esta filosofía de operación.

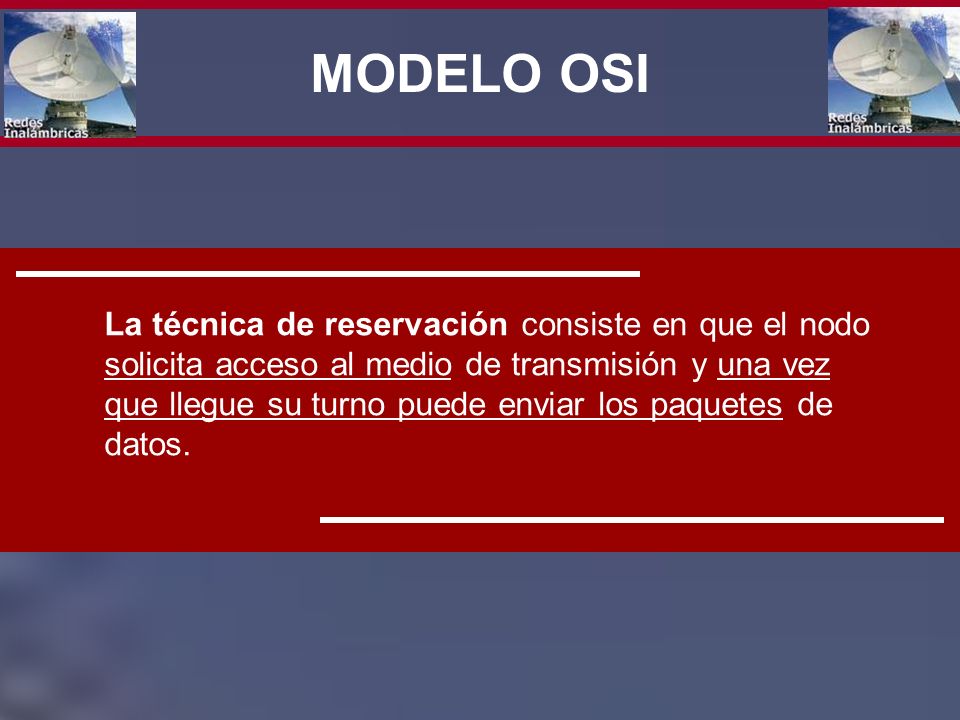

44 MODELO OSI La técnica de reservación consiste en que el nodo solicita acceso al medio de transmisión y una vez que llegue su turno puede enviar los paquetes de datos.

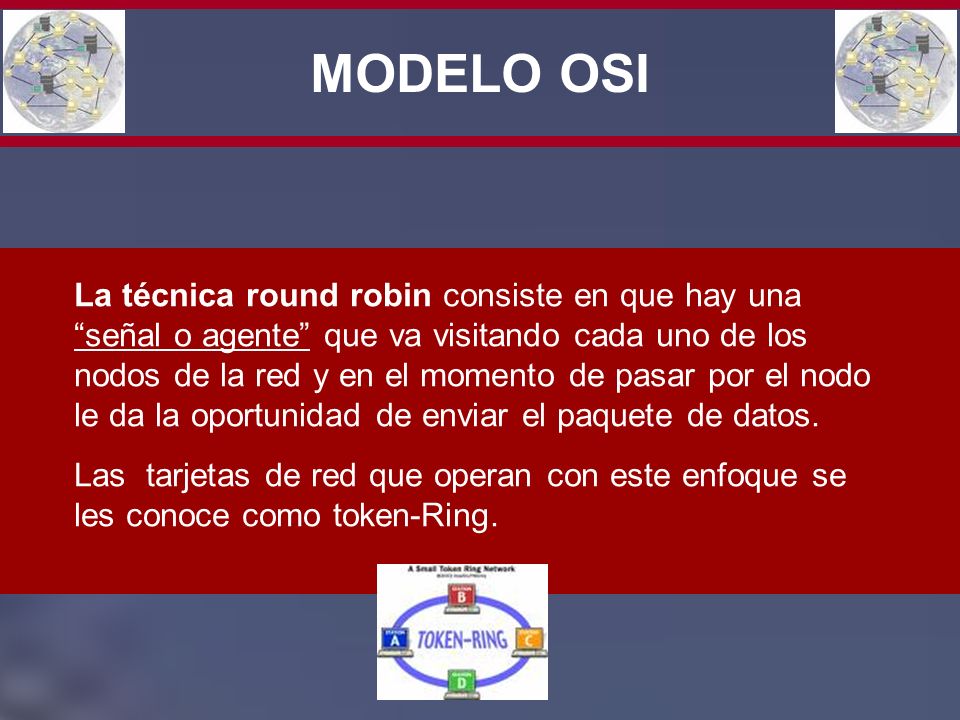

45 MODELO OSI La técnica round robin consiste en que hay una “señal o agente” que va visitando cada uno de los nodos de la red y en el momento de pasar por el nodo le da la oportunidad de enviar el paquete de datos. Las tarjetas de red que operan con este enfoque se les conoce como token-Ring.

46 MODELO OSI 7.- Capa de Aplicación 6.- Capa de Presentación
5.- Capa de Sesión 4.- Capa de Transporte 3.- Capa de Red 2.- Capa de Enlace 1.- Capa Física

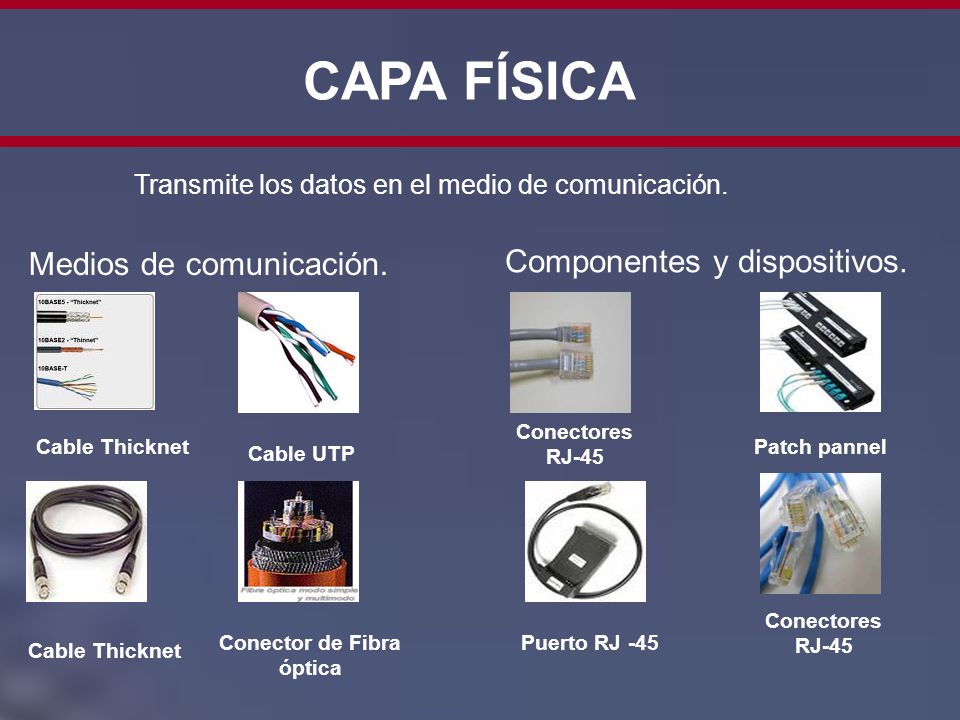

47 Conector de Fibra óptica
CAPA FÍSICA Transmite los datos en el medio de comunicación. Medios de comunicación. Componentes y dispositivos. Conectores RJ-45 Cable Thicknet Patch pannel Cable UTP Conectores RJ-45 Conector de Fibra óptica Puerto RJ -45 Cable Thicknet

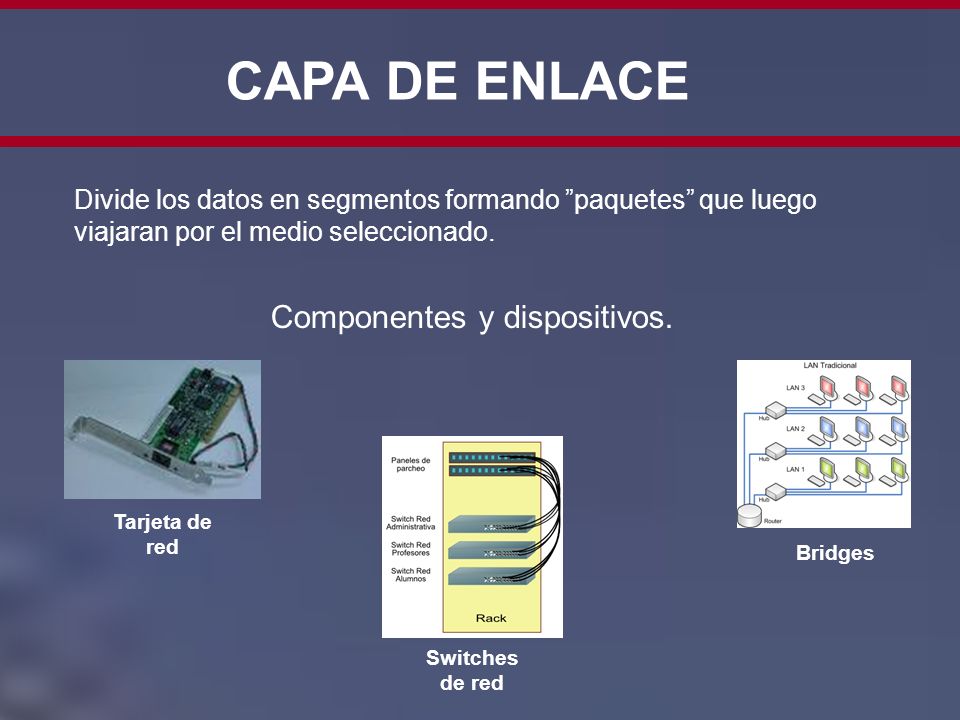

48 CAPA DE ENLACE Componentes y dispositivos.
Divide los datos en segmentos formando ”paquetes” que luego viajaran por el medio seleccionado. Componentes y dispositivos. Tarjeta de red Bridges Switches de red

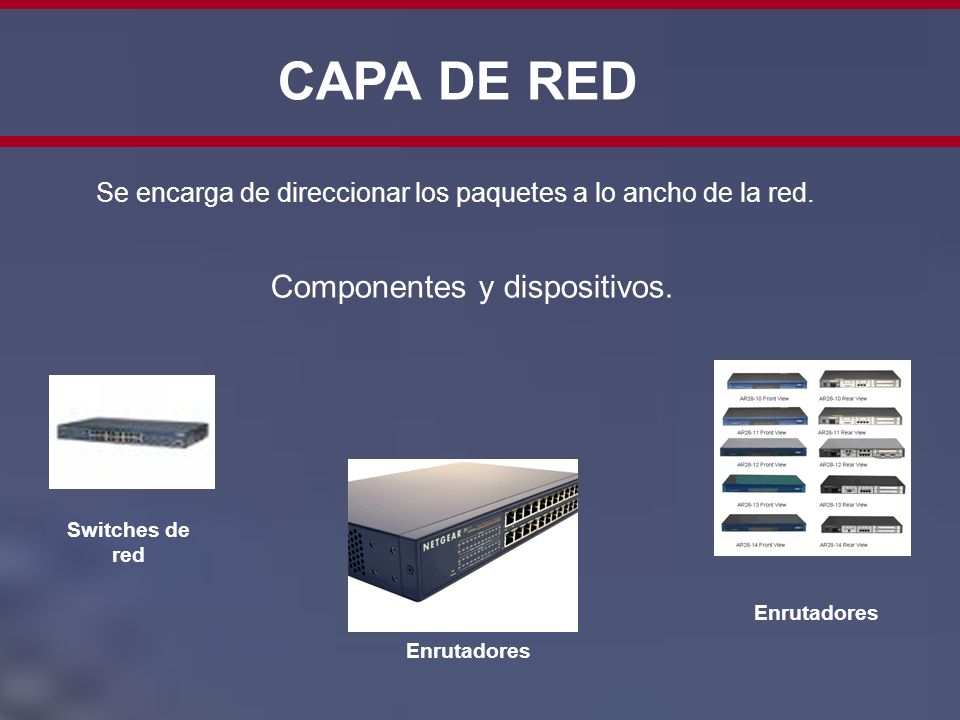

49 CAPA DE RED Componentes y dispositivos.
Se encarga de direccionar los paquetes a lo ancho de la red. Componentes y dispositivos. Switches de red Enrutadores Enrutadores

50 CAPA DE TRANSPORTE Se asegura que los datos lleguen a su destino, la función básica de la capa de transporte es aceptar datos de la capa de sesión, dividirlos en unidades más pequeñas si es necesario, pasarlas a la capa de red y asegurar que todos los pedazos lleguen correctamente al otro extremo.

51 CAPA DE SESIÓN Establece el enlace entre los nodos de la red, esta capa permite a los usuarios de maquinas diferentes establecer sesiones entre ellos.

52 CAPA DE PRESENTACIÓN Define el formato de los datos, la capa de presentación se asegura que la información que la capa de aplicación que un sistema envía es leible por la capa de aplicación de otro sistema.

53 CAPA DE APLICACIÓN Aplicaciones de red del usuario, correo electrónico, transferencia de archivos, etc. Es la capa más cercana al usuario y provee servicios de red para las aplicaciones de usuario. Por ejemplo: los procesadores de palabras.

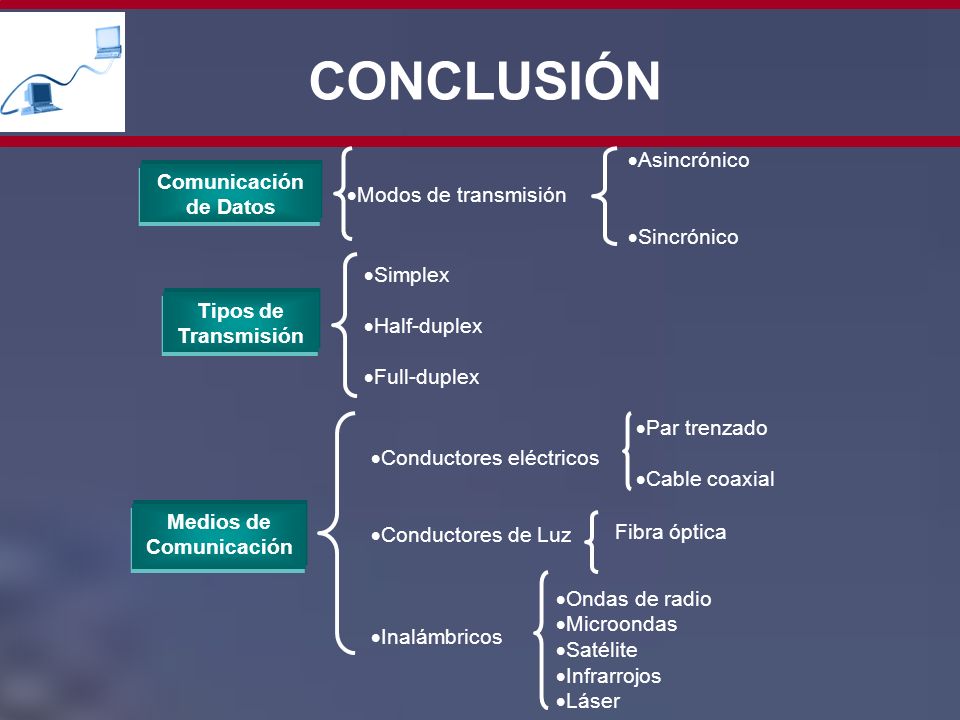

54 Medios de Comunicación
CONCLUSIÓN Asincrónico Sincrónico Comunicación de Datos Modos de transmisión Simplex Half-duplex Full-duplex Tipos de Transmisión Par trenzado Cable coaxial Conductores eléctricos Conductores de Luz Inalámbricos Medios de Comunicación Fibra óptica Ondas de radio Microondas Satélite Infrarrojos Láser

55 CONCLUSIÓN Multiplexores Procesadores de comunicaciones
Procesadores Front-end Procesadores de comunicaciones DSL ADSL RADSL VDSL, VHDSL Tecnología para acceso a Internet Redes Punto a Punto (peer to peer) Redes Cliente-Servidor Redes locales Redes inalámbricas Redes computacionales Wireless Wan Wireless Lan Wireless Pan

56 CONCLUSIÓN Bus Estrella Anillo Topologías de Red Jerarquía Horizontal
Vertical Exterior Conectividad Aplicación Presentación Sesión Transporte Red Enlace de datos Física Contenderlo por el medio Reservar un turno Round Robin Capas OSI

57 Por su atención… GRACIAS.
