CURSO INGENIERIA DE METODOS I TEMA: DISEÑO DEL PROCESO

Presentación del tema: "CURSO INGENIERIA DE METODOS I TEMA: DISEÑO DEL PROCESO"— Transcripción de la presentación:

1 CURSO INGENIERIA DE METODOS I TEMA: DISEÑO DEL PROCESO
Ing. OSCAR GALLEGOS LL

2 DISEÑO DEL PROCESO RESUMEN Conceptos Representaciones convencionales
3. Normas para Elaborar Diagramas DOP, DAP, DAP-D y Diag. Recorrido 4. Otros Diag. Recorrido 5. MMT y Kaisén 6. Manejo de Materiales y Costos 7. Intensidad en el manejo de materiales 8. Estudio de Casos

3 CONCEPTOS GENERALES ANALISIS DISEÑO
Examen crítico que se hace descomponiendo el todo en sus partes con la finalidad de conocer sus principios o elementos; se pueden utilizar una serie de principios, normas, técnicas para analizar; Ej. Las Técnicas de Diagramas. DISEÑO Es el trazo o la deliniación que se hace de un objeto, o ente con la finalidad de mejorarlo o de crear uno nuevo.

4 REPRESENTACIONES CONVENCIONALES
SIMBOLOS: DOP 8 3 3,2

5 REPRESENTACIONES CONVENCIONALES 2

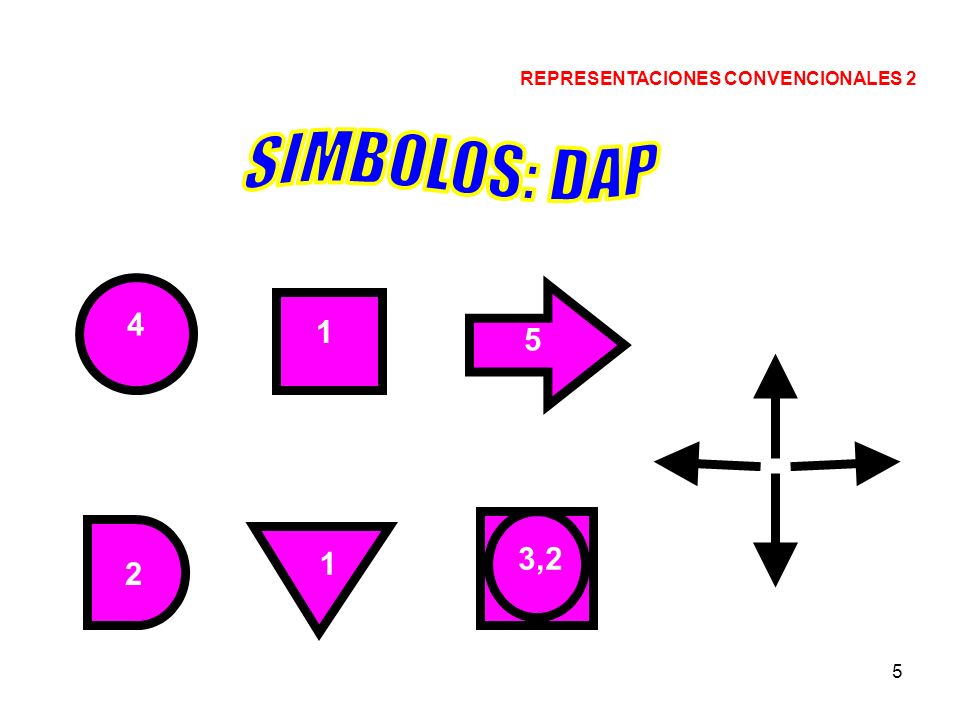

SIMBOLOS: DAP 4 1 5 1 3,2 2

6

7 NORMAS PARA ELABORAR DIAGRAMAS
MATERIAL A SER TRANSFORMADO BARRA EXAGONAL DE FIERRO 5/8 PULG. T (min.) D (m.) 1 CORTAR

8 OPERACIONES QUE SE REPITEN PROCESO: Clavar tapa de caja
TOMAR MARTILLO 1 1 COGER CLAVO 2 COLOCAR CLAVO 1 3 5 VECES 1 GUIAR CLAVO (Pequeño golpe) 4 1 HUNDIR CLAVO (Golpe fuerte) 5 EMPUJAR CAJA 26

9 CRUCE DE LINEAS

10 1 4 2 1 5 DESECHOS O ELIMINACION DEL PROCESO CROMAR REVISAR
DESECHAR POR DEFECTOS MATERIALES 1 5

11 REPROCESO 5 REVISAR 8 CORTAR 6 REVISAR 5

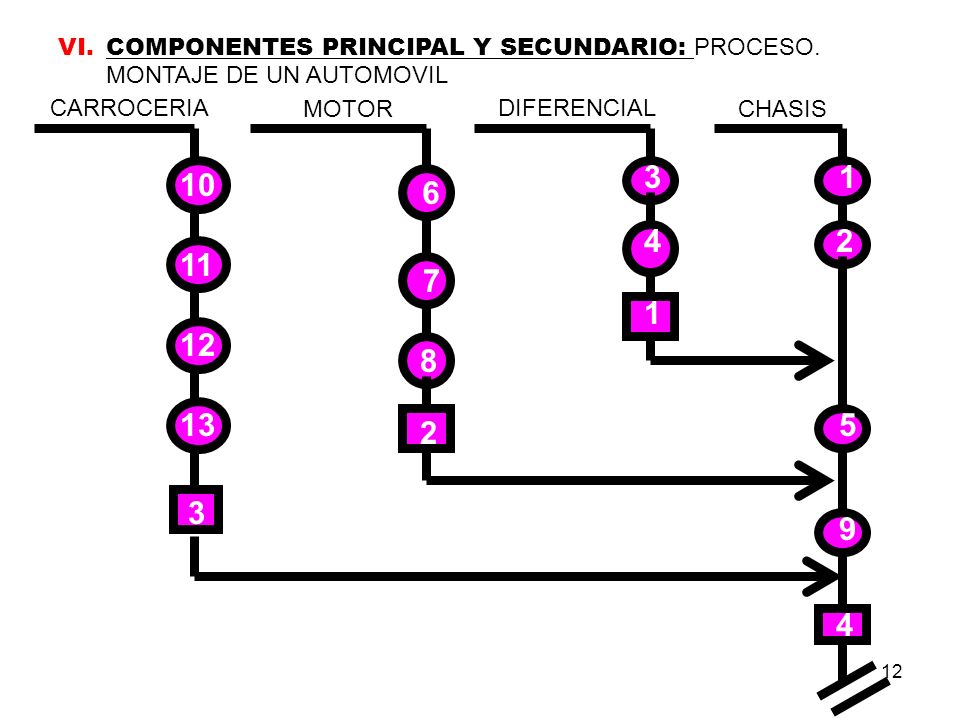

12 COMPONENTES PRINCIPAL Y SECUNDARIO: PROCESO. MONTAJE DE UN AUTOMOVIL
CARROCERIA MOTOR DIFERENCIAL CHASIS 11 3 1 10 6 1 4 2 11 7 1 12 8 13 13 5 2 8 3 9 1 4

13 PROCESO CON ALTERNATIVAS.
ASAS CUERPO 2 5 2 1 VEZ 1 6 3 1 4 1 9 10 1

14 1 7 4 5 1 8 5 5 MATERIAL X PLANCHAS Y VIGAS

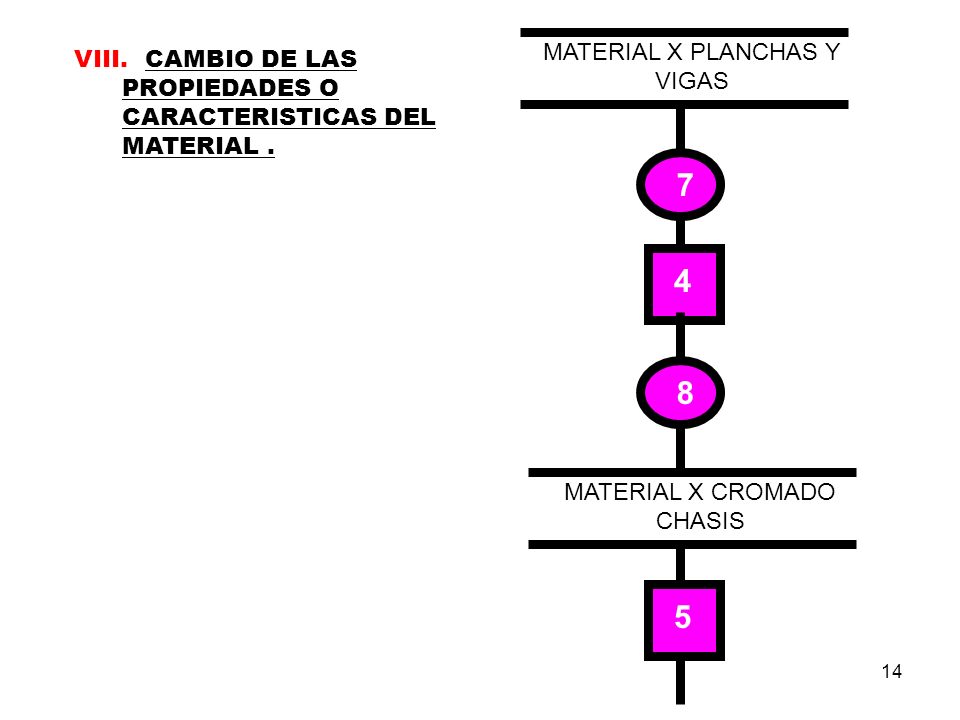

CAMBIO DE LAS PROPIEDADES O CARACTERISTICAS DEL MATERIAL . 1 7 4 5 1 8 MATERIAL X CROMADO CHASIS 5 5

15 DIAGRAMA DE OPERACIONES DEL PROCESO
Ej: DIAGRAMA DE OPERACIONES DEL PROCESO DOP

16 DIAGRAMA DE ANALISIS DEL PROCESO
Ej: DIAGRAMA DE ANALISIS DEL PROCESO DAP

17

18 DIAGRAMA DE ANALISIS DEL PROCESO DETALLADO
Ej: DIAGRAMA DE ANALISIS DEL PROCESO DETALLADO DAP-D

19

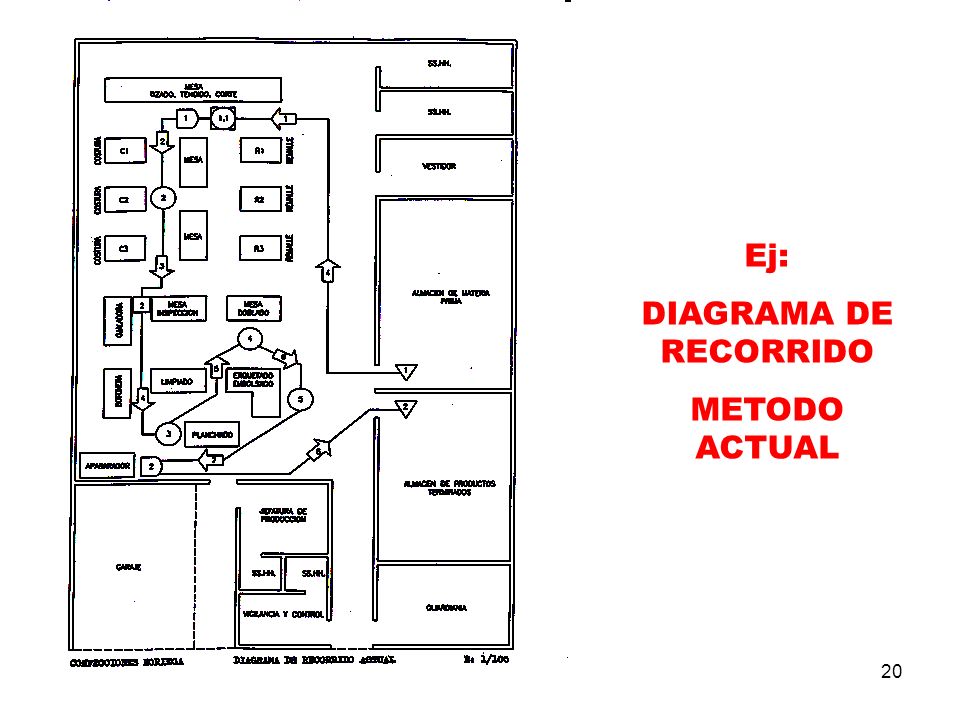

20 Ej: DIAGRAMA DE RECORRIDO METODO ACTUAL

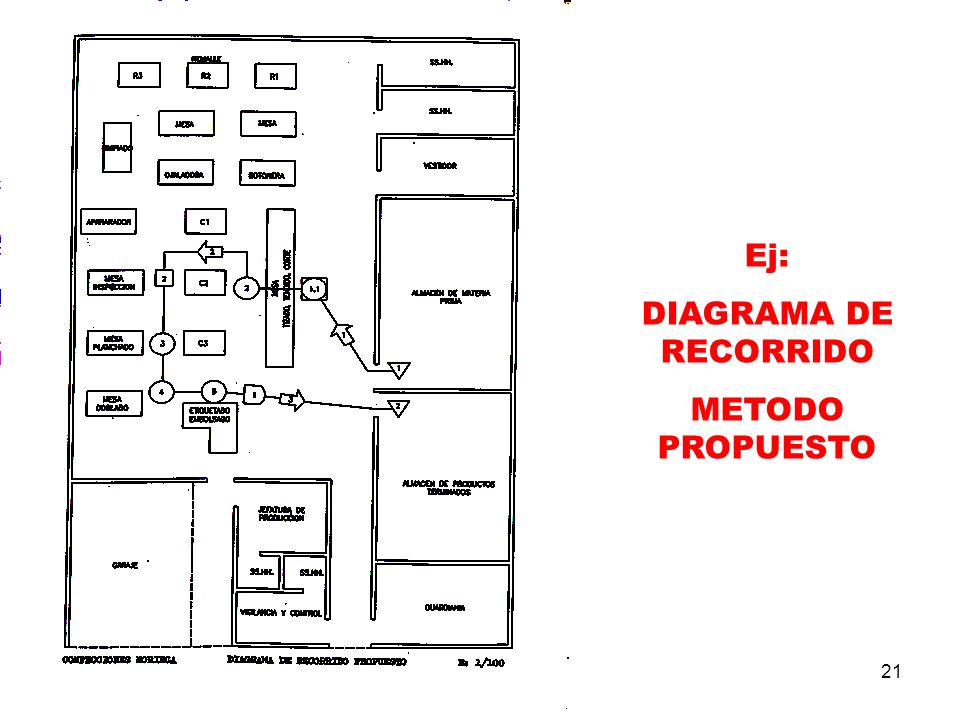

21 Ej: DIAGRAMA DE RECORRIDO METODO PROPUESTO

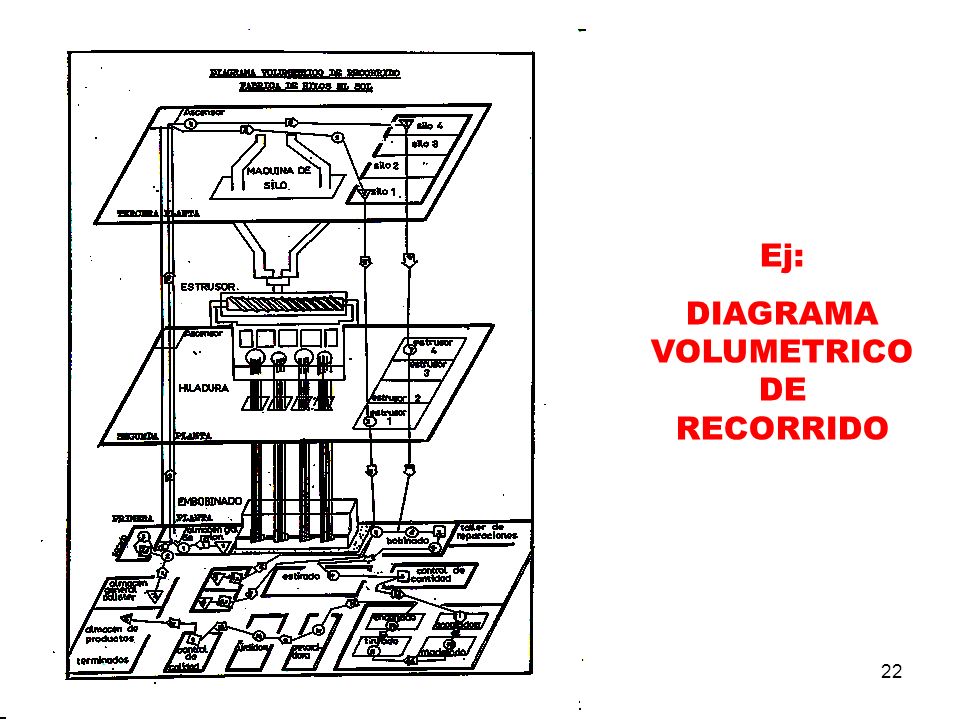

22 DIAGRAMA VOLUMETRICO DE RECORRIDO
Ej: DIAGRAMA VOLUMETRICO DE RECORRIDO

23 Ej: FLOW SHEET

24 Ej: DIAGRAMA DE HILOS

25 Ej: DIAGRAMA DE BLOQUES

26 DIAGRAMA MULTIPRODUCTOS
Ej: DIAGRAMA MULTIPRODUCTOS

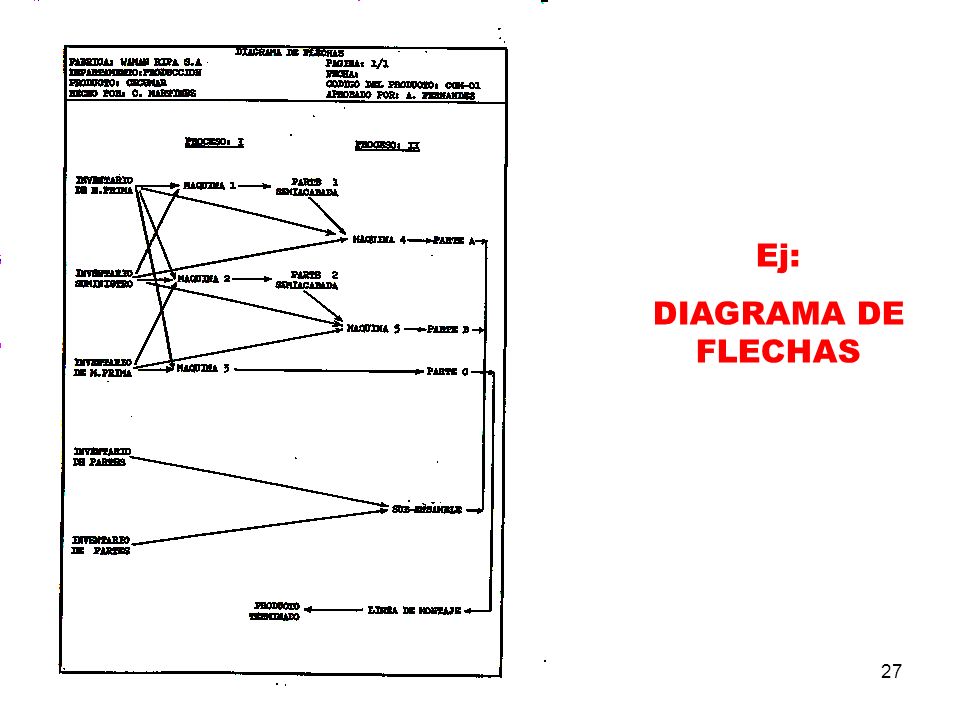

27 Ej: DIAGRAMA DE FLECHAS

28 Ej: DIAGRAMA PERT

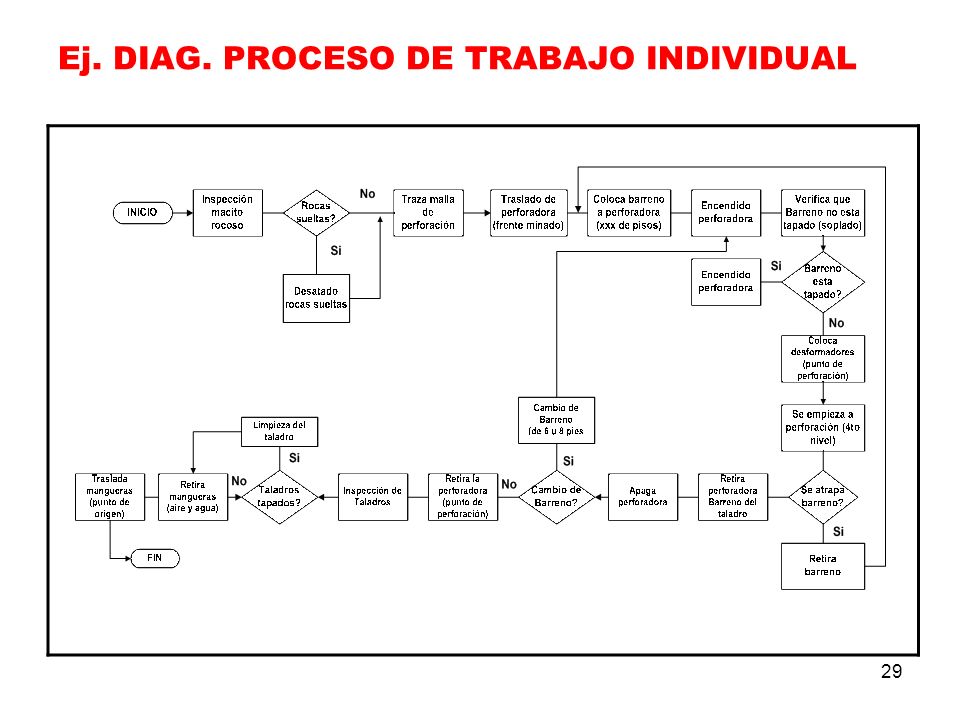

29 Ej. DIAG. PROCESO DE TRABAJO INDIVIDUAL

30 MANEJO DE MATERIALES El costo del manejo de materiales está entre el 20 y 50% de costo total del Producto y puede significar hasta el 80% del tiempo real de fabricación en desplazamientos de materiales y en almacenamientos. Los objetivos en el manejo de materiales son: 1. Reducción del costo del manejo a) Reducir el costo de la mano de Obra b) Reducir el costo de los materiales c) Reducir los gastos Generales 2. Aumento de capacidad a) Incremento de la Producción b) Incremento en la capacidad de Almacenamiento c) Mejoramiento de la distribución de equipos 3. Mejora en las condiciones de Trabajo a) Aumento en la seguridad b) Disminución de la fatiga c) Mejores comodidades al personal 4. Mejor distribución a) Mejoras en el sistema de manejo b) Mejoras en las instalaciones de Recorrido c) Localización estratégica de Almacenes d) Mejoras en el servicio a usuarios e) Incremento en la disponibilidad del Producto

31

32 EQUIPO DE MANEJO DE MATERIALES

33

34 Movimiento de Materiales

35

36

37 FIN
