1 www.Georgia811.com | 2013

2 Parte 2: La Excavación Marcación de Utilidades La Zona de Tolerancia Líneas Blancas Protegiendo las marcas También ver: Parte 1: El Fondo Acerca de Georgia 811 La Ley de Excavación de Georgia Requisitos de notificación Penales Horas de operación El Sistema de Respuesta Positiva de Información

3 MARCAS DE UTILIDADES COLORES USADOS PARA LA MARCACION COMO SON LAS MARCAS QUE SIGNIFICAN LAS MARCAS LA ZONA DE TOLERANCIA LA PROFUNDIDAD DE UTILIDADES LINEACION BLANCA

4 www.Georgia811.com | 2013 La Asociación de Trabajos Públicos de América códigos de color  Cada bandera de color o pintura indica un tipo especifico de utilidad  Los excavadores deben usar pintura blanca o estacas para indicar el área propuesto de excavación

5 www.Georgia811.com | 2013 Requisitos para marcar sistemas de alcantarillado  Poner un triangulo verde en el principal del alcantarillado para indicar la presencia de un lateral inlocable 1355 Palm St. Principal del alcantarillado marcado

6 www.Georgia811.com | 2013 Bancos de Conducto/marcaciones de estructuras   Bancos de conducto deben ser marcados usando un punto con una frontera paralela en cada lado del punto ATT Foto de un banco de conducto debajo la tierra

7 www.Georgia811.com | 2013 Excavación Paralela?  Haga una profunda gruta de su camino para asegurarse de que las lineas de utilidad no crucen su camino

8 La Zona de Tolerancia Que es? Donde se encuentra? Cable Trazador

9 www.Georgia811.com | 2013 La Zona de Tolerancia  La zona de tolerancia es 24 pulgadas de la orilla mas fuera de la facilidad de UTILIDAD.  La marca de locacion no le indica donde estaa ubicada la zona de tolerancia – es la responsabilidad de UD saber donde estaa ubicada la utilidad.  Entonces planear en usar maquinas no- mecanizadas (herramientas de mano) en la zona de tolerancia

10 www.Georgia811.com | 2013 Diagramo: La Zona de Tolerancia 12” Principal de Gas 24” La Zona de Tolerancia = 5 pies AGL +12” AGL 12+” Cable Trazador

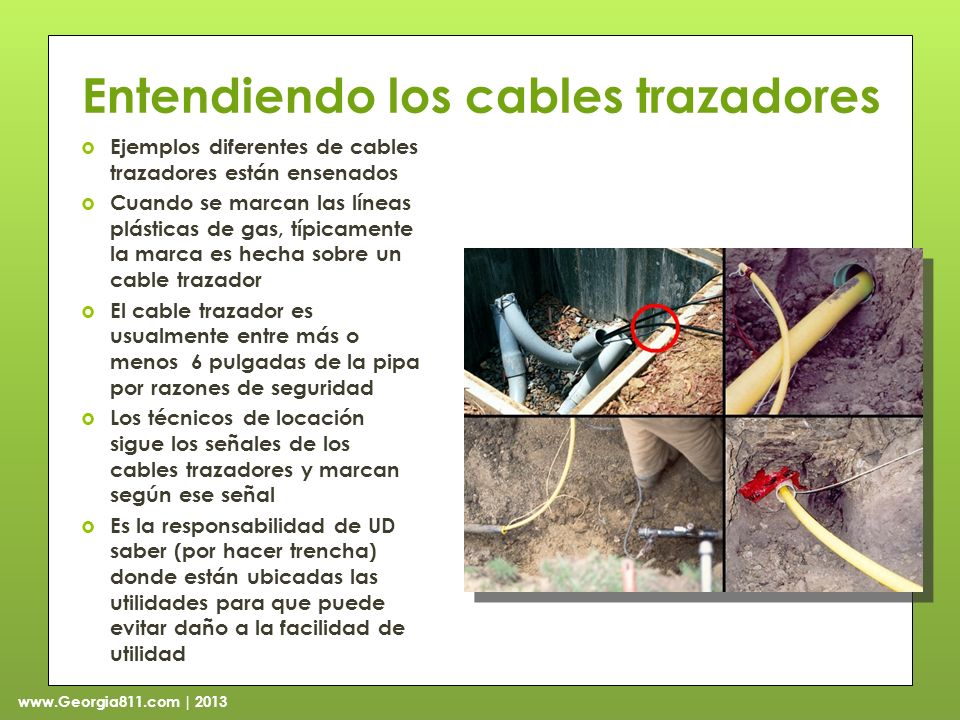

11 www.Georgia811.com | 2013 Entendiendo los cables trazadores  Ejemplos diferentes de cables trazadores están ensenados  Cuando se marcan las líneas plásticas de gas, típicamente la marca es hecha sobre un cable trazador  El cable trazador es usualmente entre más o menos 6 pulgadas de la pipa por razones de seguridad  Los técnicos de locación sigue los señales de los cables trazadores y marcan según ese señal  Es la responsabilidad de UD saber (por hacer trencha) donde están ubicadas las utilidades para que puede evitar daño a la facilidad de utilidad

12 Líneas Blancas La responsabilidad del excavador

13 www.Georgia811.com | 2013 Líneas Blancas Explicadas  Las líneas blancas dan una imagen física del sitio de excavación, ilustrando la locación exacta del sitio  Use pintura a base de agua o banderas blancas  Líneas blancas ayuda al técnico de localización entender donde UD estará específicamente trabajando y reduce el área siendo marcado  Los que marcan las utilidades darán una área de 20 pies alrededor del área blanca que UD marca  Las marcas blancas de UD deben ensenar claramente donde empieza y donde termina el sitio de trabajo  Las líneas blancas que UD marca deben significar  El numero del pedido de localización  El nombre de su compañía

14 www.Georgia811.com | 2013 Ejemplos de Líneas Blancas Empezar Terminar 06157-500-001 EmpezarTerminar ABC Excavador ABC ABC Excavador

15 Protegiendo las Marcas Que hacer si sean destrozadas las marcas

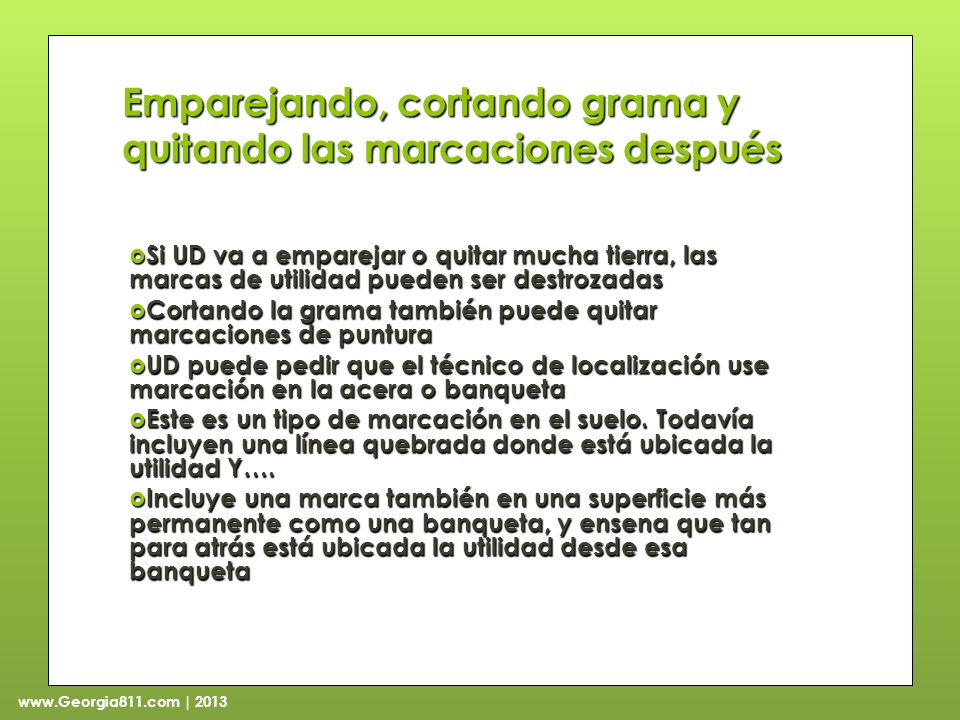

16 www.Georgia811.com | 2013 Emparejando, cortando grama y quitando las marcaciones después  Si UD va a emparejar o quitar mucha tierra, las marcas de utilidad pueden ser destrozadas  Cortando la grama también puede quitar marcaciones de puntura  UD puede pedir que el técnico de localización use marcación en la acera o banqueta  Este es un tipo de marcación en el suelo. Todavía incluyen una línea quebrada donde está ubicada la utilidad Y….  Incluye una marca también en una superficie más permanente como una banqueta, y ensena que tan para atrás está ubicada la utilidad desde esa banqueta

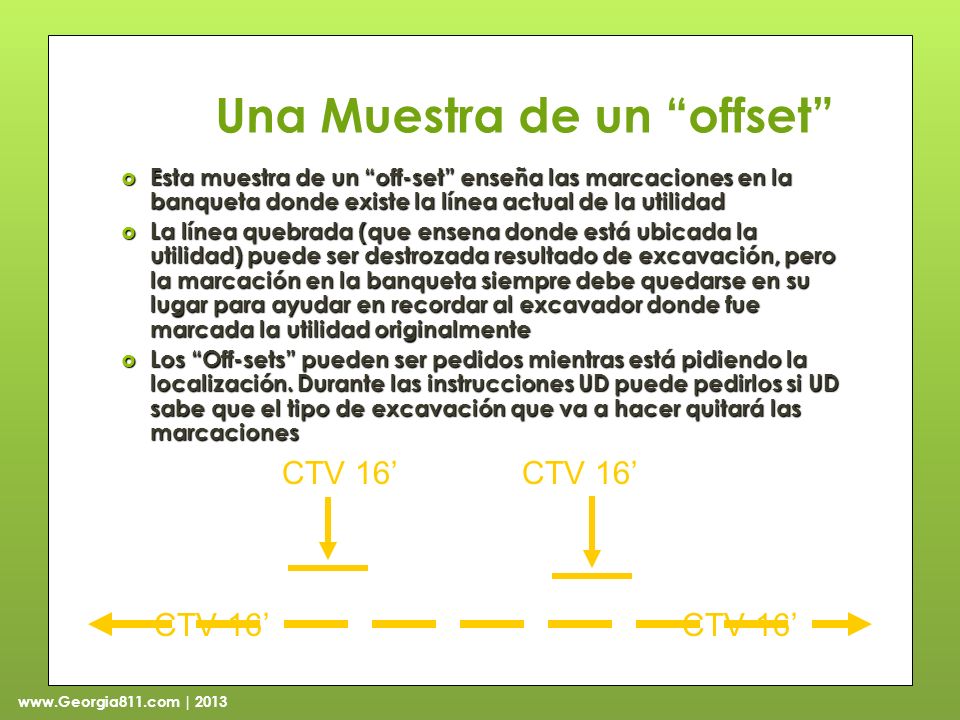

17 www.Georgia811.com | 2013 Una Muestra de un “offset”  Esta muestra de un “off-set” enseña las marcaciones en la banqueta donde existe la línea actual de la utilidad  La línea quebrada (que ensena donde está ubicada la utilidad) puede ser destrozada resultado de excavación, pero la marcación en la banqueta siempre debe quedarse en su lugar para ayudar en recordar al excavador donde fue marcada la utilidad originalmente  Los “Off-sets” pueden ser pedidos mientras está pidiendo la localización. Durante las instrucciones UD puede pedirlos si UD sabe que el tipo de excavación que va a hacer quitará las marcaciones CTC CTV 16’

18 www.Georgia811.com | 2013  ¡Es un servicio gratis!  Marcar al 811…. Por lo menos 3 días antes de excavar  Entrarse en www.Georgia811.com www.Georgia811.com  ¡Es mejor ser seguro que arrepentido!  No queremos hacerles a enojarse a los vecinos de nuestra clientela, así que no queremos cortarles las líneas de utilidades, especialmente las del cable o de a línea telefónica.
