2 Tecnología GPS al Servicio de la Actualización Cartográfica. Daniel Flores R. dflores@esri-chile.com

3 Una tecnología utilizada para ver y analizar datos desde una perspectiva geográfica. Esta tecnología es una de las piezas que componen el marco para un Sistema de Información Organizacional. ¿Qué es un Sistema de Información Geográfico?

4 El origen de nuestra información es la adecuada? 1:100.000 1:50.000 1:25.000 1:10.000 1:5.000

5 Ejemplo Modelo Cartográfico

6 PSAD56 (Datum con origen en La Canoa, Venezuela). –a = 6378388 –1/f = 297 SAD 69 (Datum con origen en el Chua, Brasil). –a = 6378160.0 –1/f = 298.25 WGS-84 (Datum con origen en el Centro de la Tierra). –a = 6378137.0 –1/f = 298.257223563 Problemática Nacional?

7 Qué Proyección utilizamos? Un número variado de proyecciones son utilizadas: Universal Transverse Mercator. Transverse Mercator. Lambert Conformal Conical. La Transversal de Mercator o Universal Transversal de Mercator son usadas para áreas extensas en dirección Norte-Sur. La proyección de Lambert es usada para áreas con dirección Este-Oeste.

8 Problemática Nacional POSIBLES CONSECUENCIAS DE USAR DIFERENTES SISTEMAS DE REFERENCIA

9 Parámetros de Transformación SAD69 X= 1755453,33 Y= -5028713,59 Z= -3496988,62 WGS84 X= 1755381,82 Y= -5028696,63 Z= -3497007,11 - DX = 71,51 DY = -19,96 DZ = 18,49 =

10 SAD69 - WGS84 Dx=-68.58910 Dy=5.20320 Dz=-31.56550 Rx=-0.02694 Ry=0.02460 Rz=0.02547 FE=0.03680 PARAMETROS DE TRANSFORMACION

11 PSAD56 - WGS84 Dx=-340.6199 Dy=374.0334 Dz=-305.7950 Rx=-0.02695 Ry=0.02461 Rz=0.02545 FE= 0.03690 PARAMETROS DE TRANSFORMACION

12 Compatibilizar los sistemas geodésicos utilizados por los países de América del Sur, promoviendo la definición y establecimiento de un referencial único con precisión compatible con la actual tecnología de posicionamiento.

13 Layer o Capas atributadas

14 Almacenando Datos Realidad (Una carretera) X,Y Filas Columnas X,Y - Formatos Vectoriales - Representación discreta de la realidad - Formatos Raster - Uso de celdas para modelar la realidad

15 Imágenes Satelitales

16 Ejemplos IKONOS Quick Bird

17 Qué precisión requiero para actualizar mi cartografía?

18 Captura de Datos 480585.5, 3769234.6 483194.1, 3768432.3 485285.8, 3768391.2 484327.4, 3768565.9 483874.7, 3769823.0 480585.5, 3769234.6 483194.1, 3768432.3 485285.8, 3768391.2 484327.4, 3768565.9 483874.7, 3769823.0 Mapas Impresos GPS Datos SIG Coordenadas Datos Digitales

19 Catastro de Información con Tecnología GPS/GIS Mapeo – Almacenando Datos, en alguna parte  Qué tenemos? Navegación – Encontrando Datos, en alguna parte  Dónde están? Actualizando – Verificando Datos, en alguna parte  Está la información correcta?

20 Global Positioning System Su posición es: 33 o 23.323’ S 69 o 02.162’ W

21 Trimble Navigation Limited, Sunnyvale, Ca-USA En Chile es…. ESRI CHILE S.A.

22 Corrección Diferencial Si colecta datos en una ubicación, estos no están libres de errores. Cada uno de estos errores son asociados con el tiempo GPS BASE 11:00.10 11:00:05 11:00.00 11:00.15

23 Corrección Diferencial Al MISMO tiempo, los errores ocurren en cualquier ubicación dentro de la MISMA vecindad ROVER 11:00.10 11:00.05 ? 11:00.00 11:00.15

24 Corrección Diferencial 1 2 3 4 5 6 BASE Satélites Vistos Satélites Usados 1 2 3 4 1 3 5 6 ROVER 11:00.10 11:00.05 ? 11:00.00 11:00.15 11:00.00 11:00.05 11:00.10 11:00.15

25 TRIMBLE PATHFINDER OFFICE

26 Tipos de GPS Navegadores Diferenciales (También tienen aplicaciones de Navegación). Fase del Código Fase de la Onda Portadora

27 Navegadores GPS 10 a 20 metros

28 Fumigación Móviles Central de Control MONITOREO DE MOVILES

29 Equipos GPS Diferenciales Estaciones de Referencia. Sobre un Edificio Conexión y vaciado directo al PC. Antena Externa. Software que administra la Base con capacidad para enviar la información a un sitio FTP. Móvil ProXT y/o ProXH Escala 1:1000 Móvil GeoExplorer GeoXM Escala 1:5000 GeoXT Escala 1:1000 GeoXH Escala 1:1000

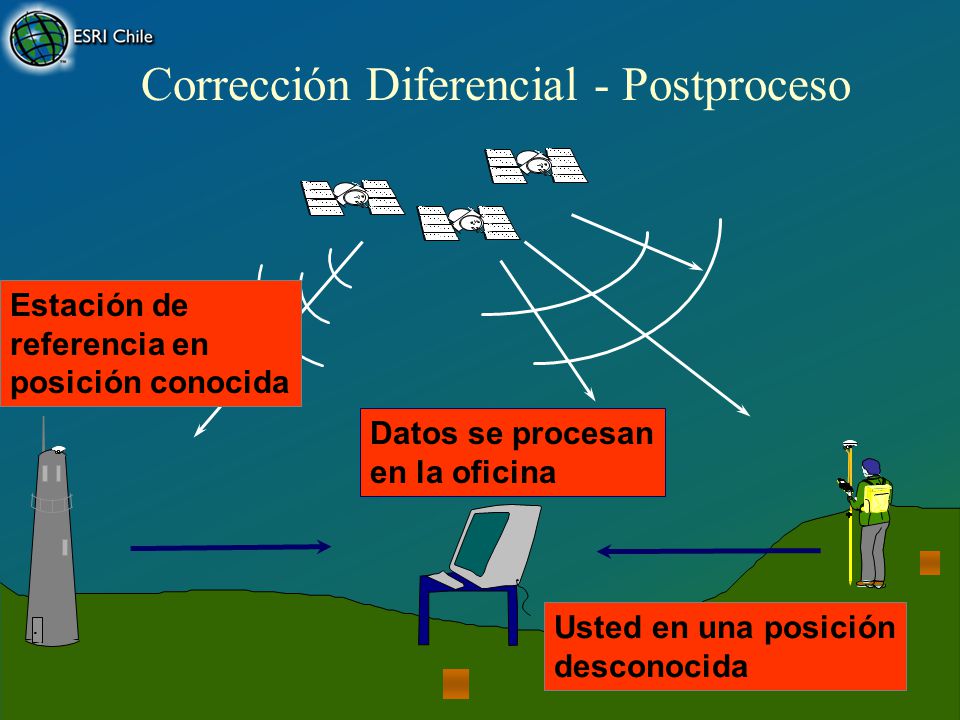

30 Corrección Diferencial - Postproceso Datos se procesan en la oficina. Estación de referencia en posición conocida Usted en una posición desconocida

31 Tiempo Real con Código y Fase – No se requiere posproceso – Los resultados son instantaneos – Pueden operar en dos modos  RTK  RTCM B A Tiempo Real

32 FLUJO DE DATOS Toma de Datos POSTPROCES O SIG/CAD Corrección Diferencial Sistemas SIG o CAD Actualización Cartográfica

33 Características generales Puntos, líneas y áreas captura simultánea de: información cartográfica (posiciones) información no cartográfica (atributos) Datos almacenados en formato compatibles con el SIG del usuario (formato estructurado)

34 20 m 2m 1m 12m 1/2cm 1cm Dónde Ud. Necesita Estar?

35 Captura de Datos en Campo Catastro de Elementos Se levantan elementos lineales y areas. Se atributan los elementos Se actualiza la información comunal

36 GIS Mapping con imágenes satelitales Productos para escalas menores o iguales a 1:3000 +- 90 Ha en 5 días QuickBird, sector Pudahuel Sur-Stgo

37 Imagen Quick Bird Actualmente ESRI CHILE S.A. Representa Digital Globe (Satélite QuickBird), imágenes con resolución a 0,50 metros. Producto Cartográfico a Escala 1:2000. Malla de puntos de control No se utiliza pares estereoscópicos. Imagen con Topografía

38 Con la cartografía vectorial en terreno Móvil GIS y Mapeo de Campo GIS de campo basado en: – Consultas – Captura de Datos (con/sin GPS) – Edición y actualización Para equipos de mano & Sistemas móviles Forma parte de la Solución ArcGIS para Empresas.

39 Sin hacer Offset Oohhh my god!

40 Offset para puntos

41 Sensores Láser que se integran fácilmente con el Software de campo ArcPad™ de ESRI y las soluciones GPS TRIMBLE!

42 Consultas Daniel Flores Jefe unidad GPS ESRI CHILE S.A. Fono: 562-4819000 dflores@esri-chile.com
