1 SISTEMA ISOMÉTRICO Perspectiva

2 Nº 1.- Dibujar un dibujo Isométrica de la pieza dada.

3 Trazamos los ejes isométricos, sabiendo que forman entre si 120º .

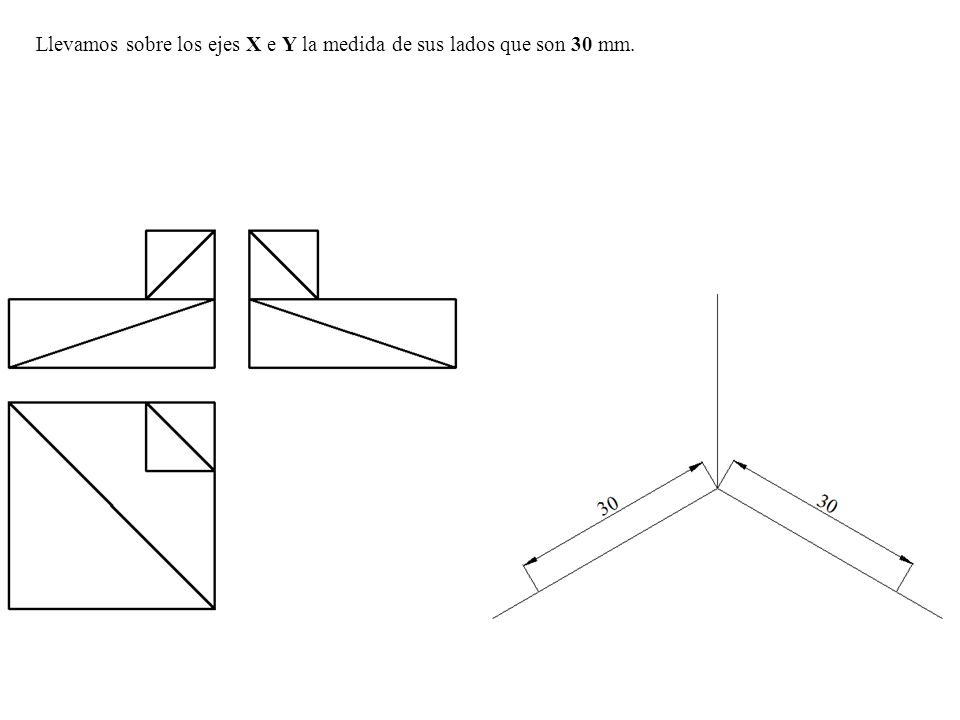

4 Llevamos sobre los ejes X e Y la medida de sus lados que son 30 mm.

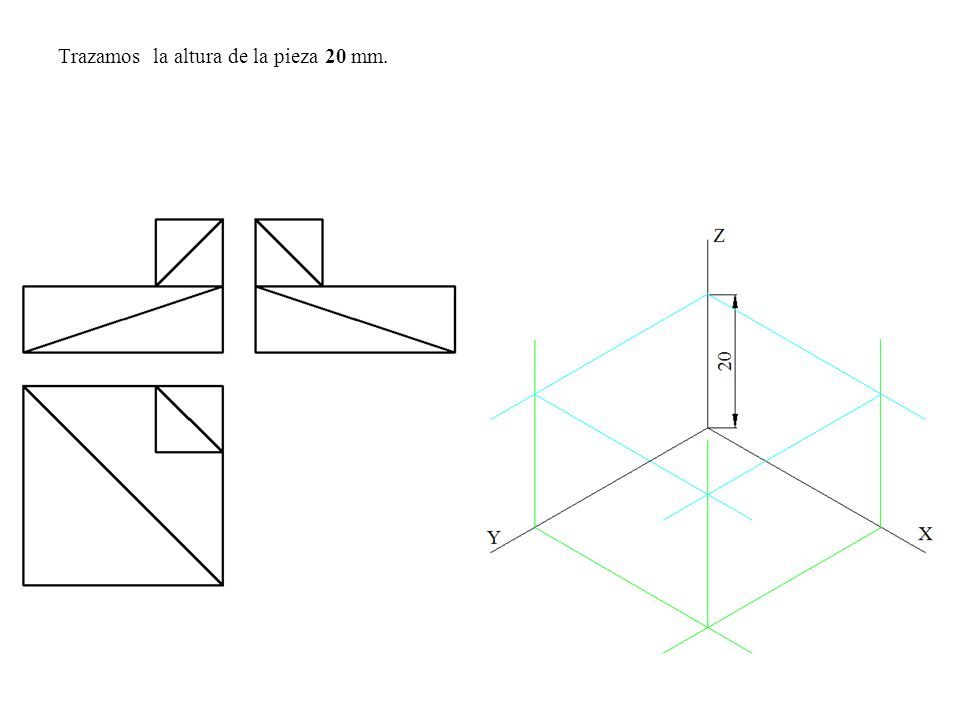

5 Trazamos la altura de la pieza 20 mm.

6 Trazamos la altura de la primera base 10 mm.

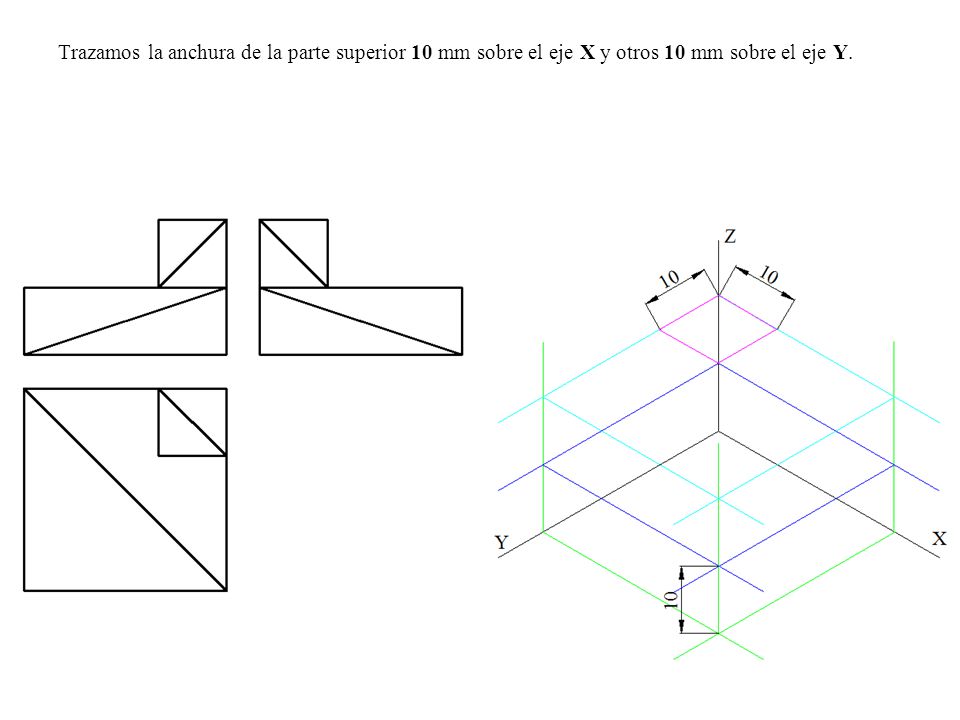

7 Trazamos la anchura de la parte superior 10 mm sobre el eje X y otros 10 mm sobre el eje Y.

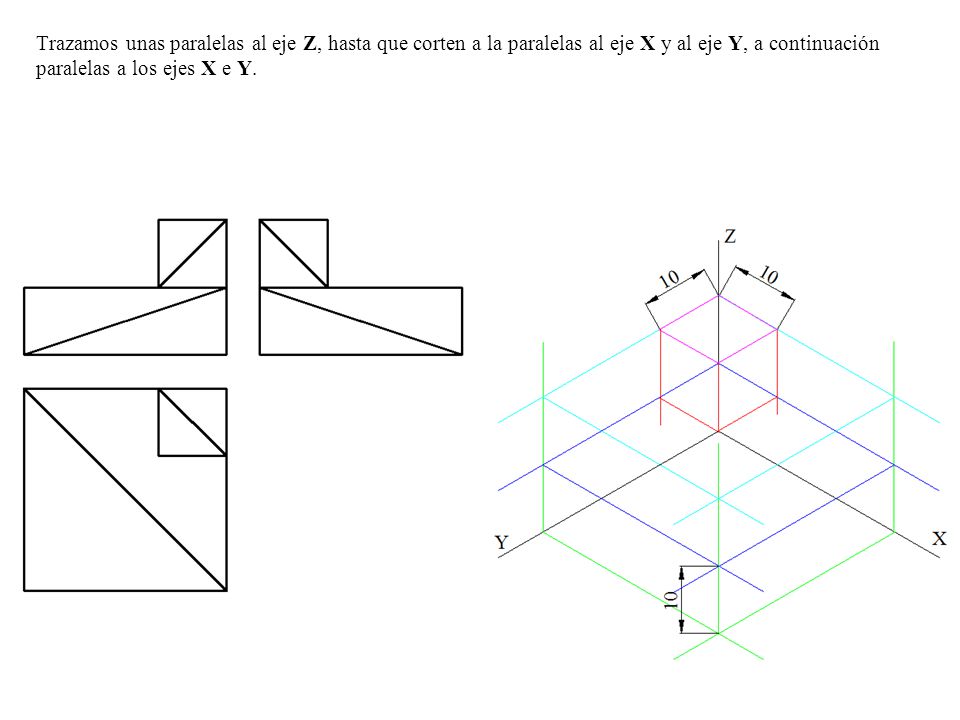

8 Trazamos unas paralelas al eje Z, hasta que corten a la paralelas al eje X y al eje Y, a continuación paralelas a los ejes X e Y.

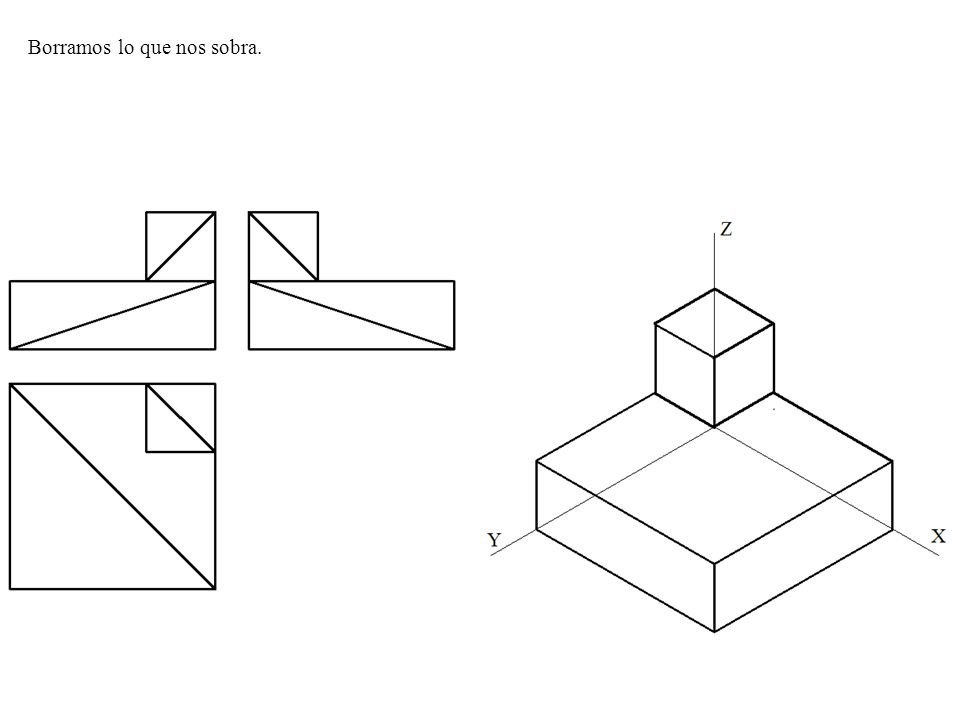

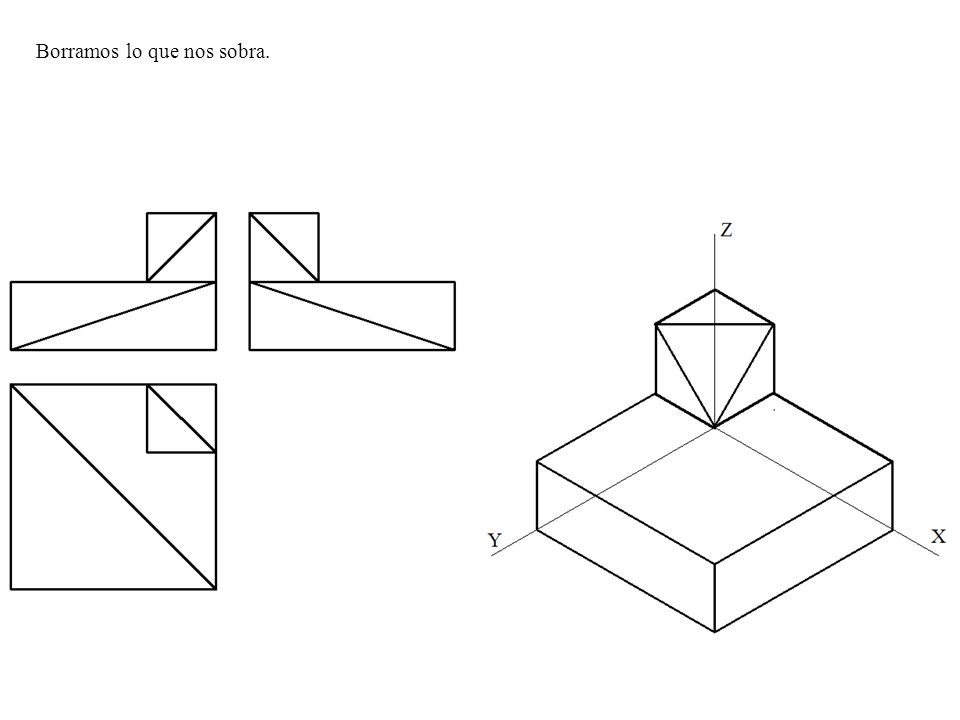

9 Borramos lo que nos sobra.

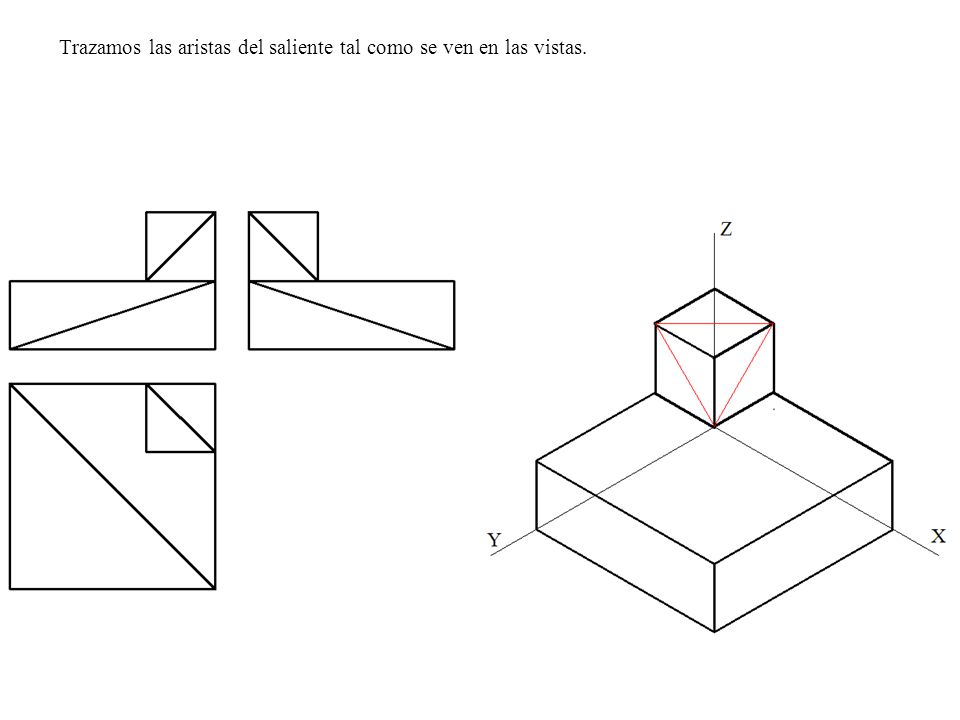

10 Trazamos las aristas del saliente tal como se ven en las vistas.

11 Borramos lo que nos sobra.

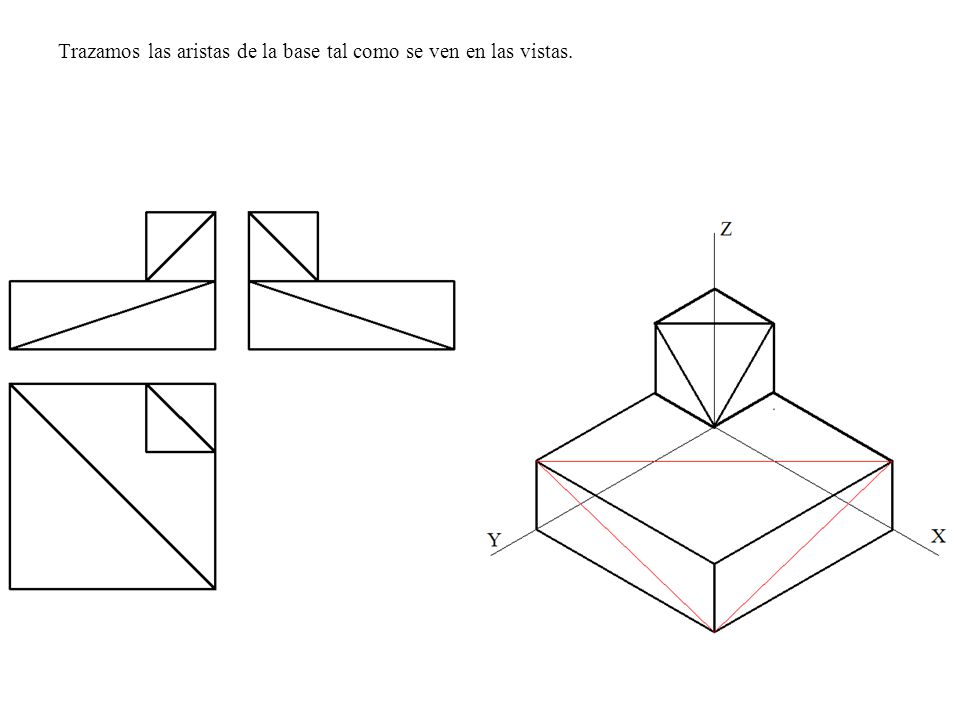

12 Trazamos las aristas de la base tal como se ven en las vistas.

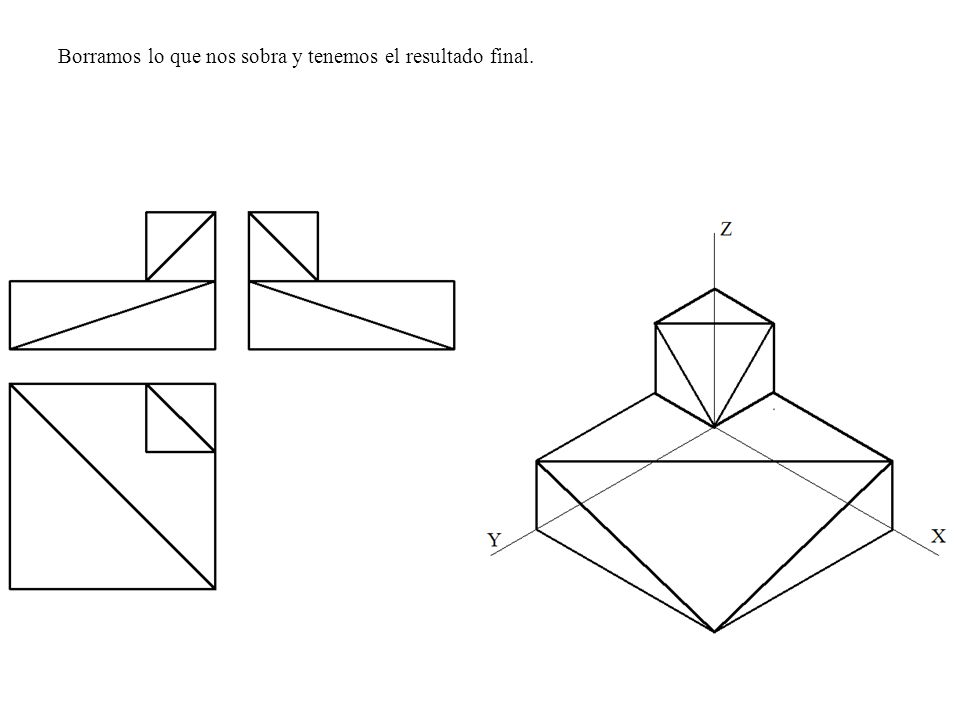

13 Borramos lo que nos sobra y tenemos el resultado final.

14 Nº 2.- Dibujar un dibujo Isométrica de la pieza dada.

15 Trazamos los ejes isométricos, sabiendo que forman entre si 120º .

16 Tomamos sobre el eje Y 30 mm y sobre el eje X 40 mm.

17 Trazamos paralelas a los ejes X e Y por las medidas antes tomadas y sobre el eje Z se toma la altura de 30 mm.

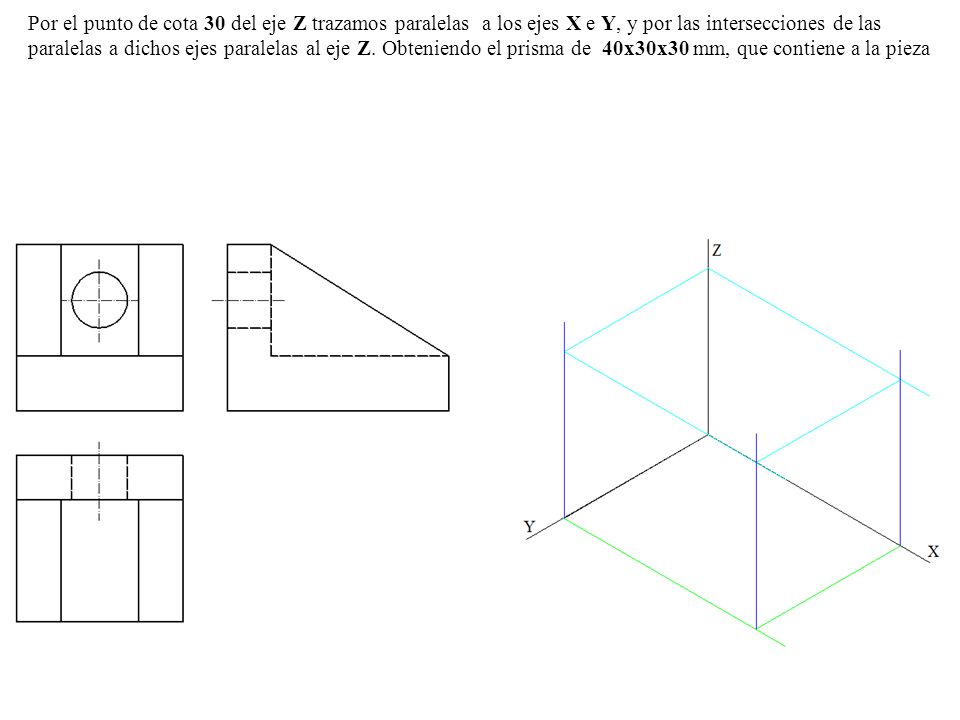

18 Por el punto de cota 30 del eje Z trazamos paralelas a los ejes X e Y, y por las intersecciones de las paralelas a dichos ejes paralelas al eje Z. Obteniendo el prisma de 40x30x30 mm, que contiene a la pieza

19 Tomamos la altura de la base 10 mm.

20 Trazamos la anchura del respaldo de 8 mm.

21 Trazamos la anchura de 8 mm de los planos inclinados.

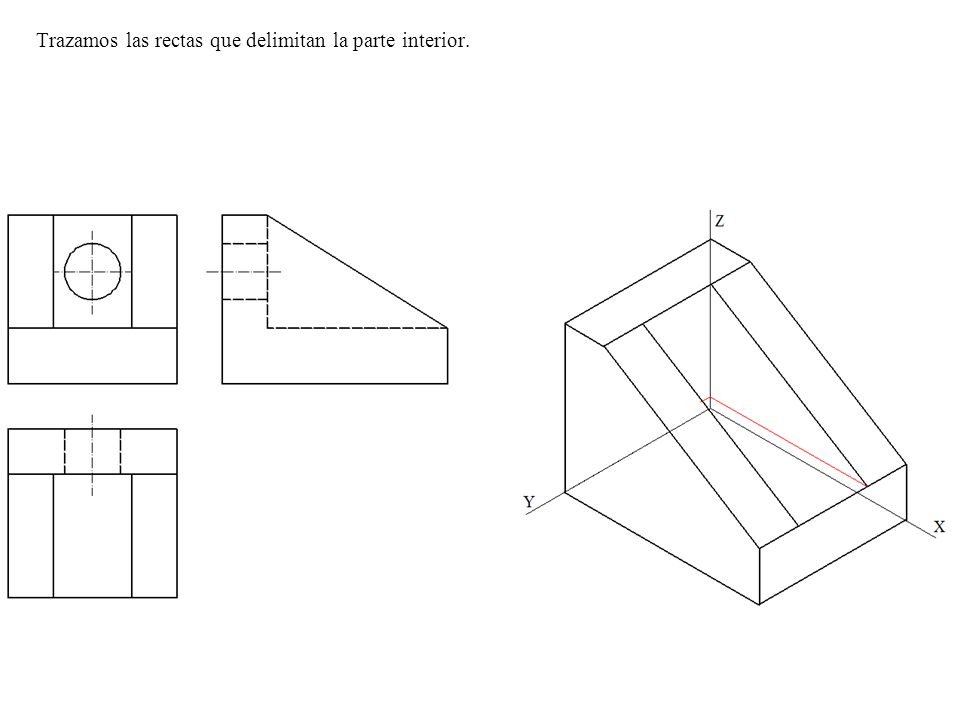

22 Trazamos las rectas que delimitan la parte interior.

23 Trazamos los ejes del circulo.

24 Trazamos los ejes isométricos para trazar la circunferencia.

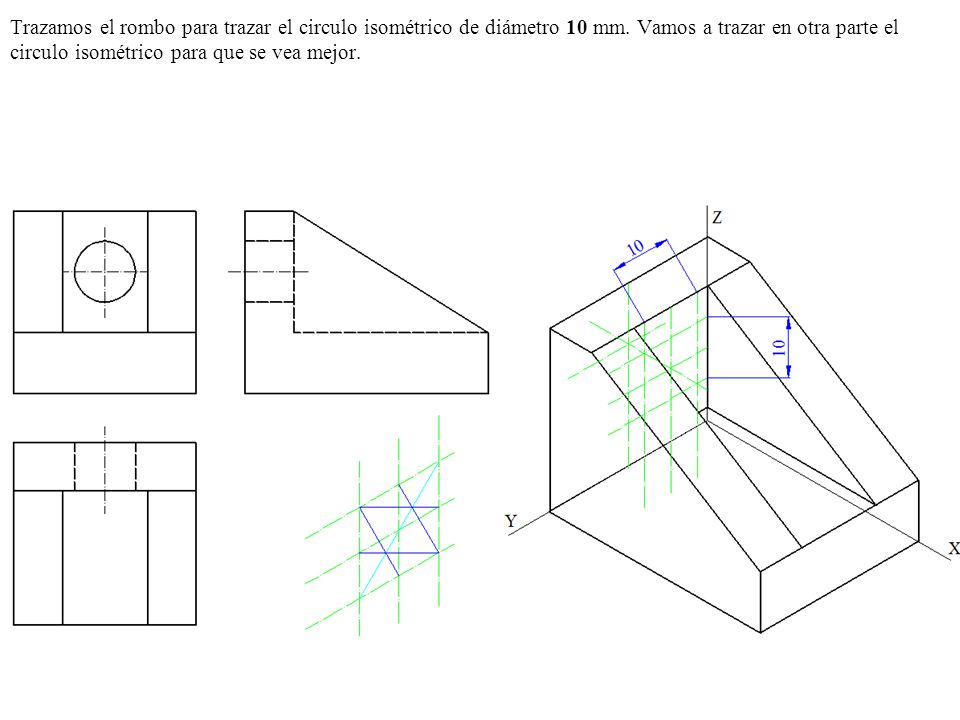

25 Trazamos el rombo para trazar el circulo isométrico de diámetro 10 mm
Trazamos el rombo para trazar el circulo isométrico de diámetro 10 mm. Vamos a trazar en otra parte el circulo isométrico para que se vea mejor.

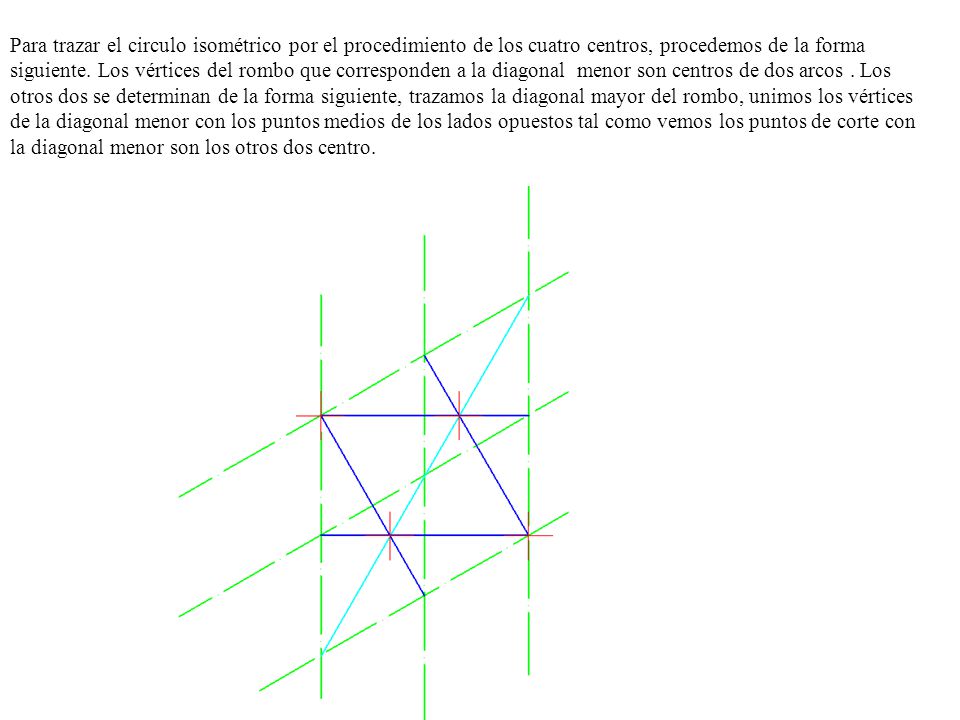

26 Para trazar el circulo isométrico por el procedimiento de los cuatro centros, procedemos de la forma siguiente. Los vértices del rombo que corresponden a la diagonal menor son centros de dos arcos . Los otros dos se determinan de la forma siguiente, trazamos la diagonal mayor del rombo, unimos los vértices de la diagonal menor con los puntos medios de los lados opuestos tal como vemos los puntos de corte con la diagonal menor son los otros dos centro.

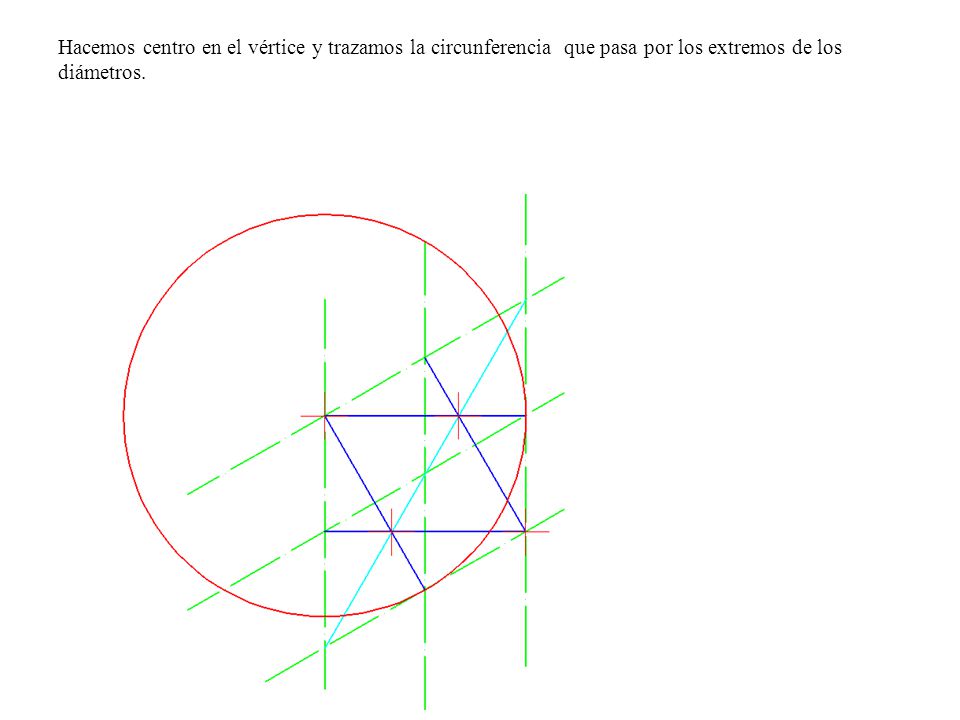

27 Hacemos centro en el vértice y trazamos la circunferencia que pasa por los extremos de los diámetros.

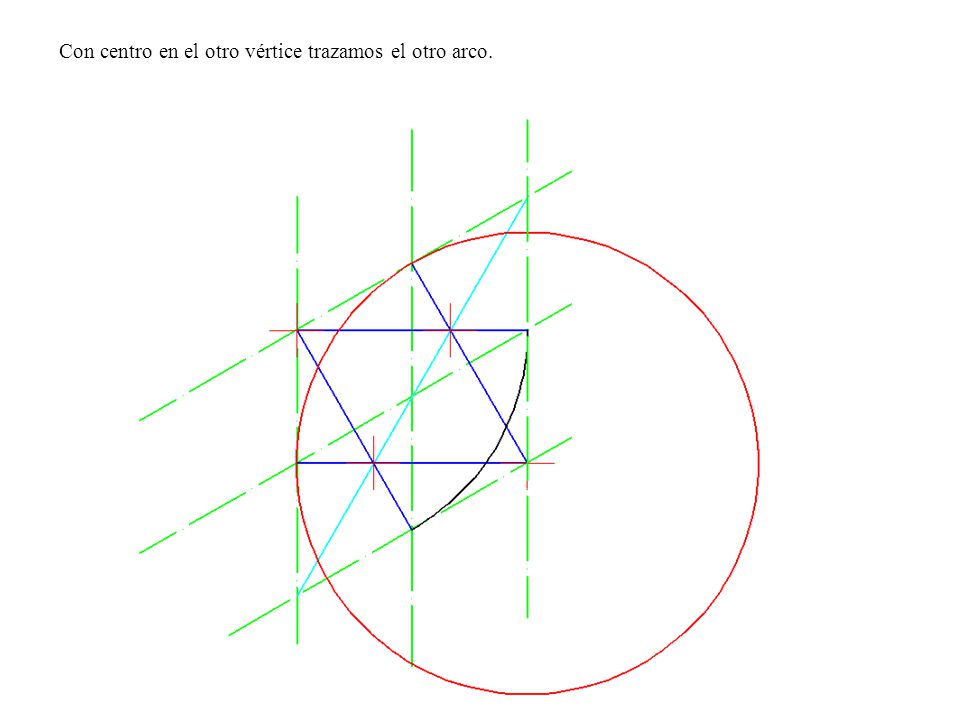

28 Con centro en el otro vértice trazamos el otro arco.

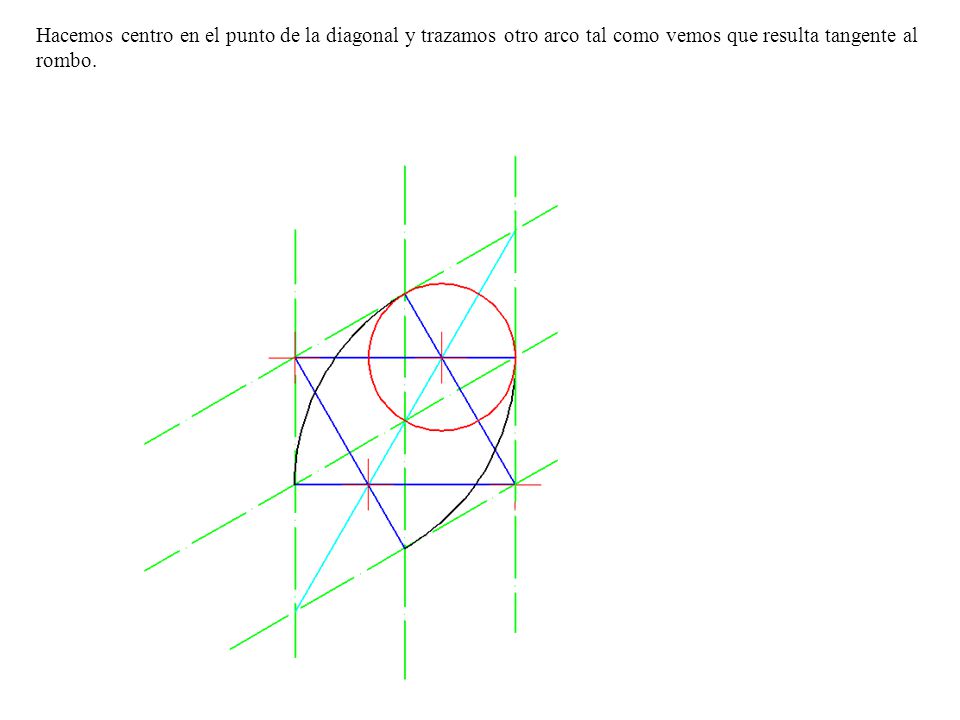

29 Hacemos centro en el punto de la diagonal y trazamos otro arco tal como vemos que resulta tangente al rombo.

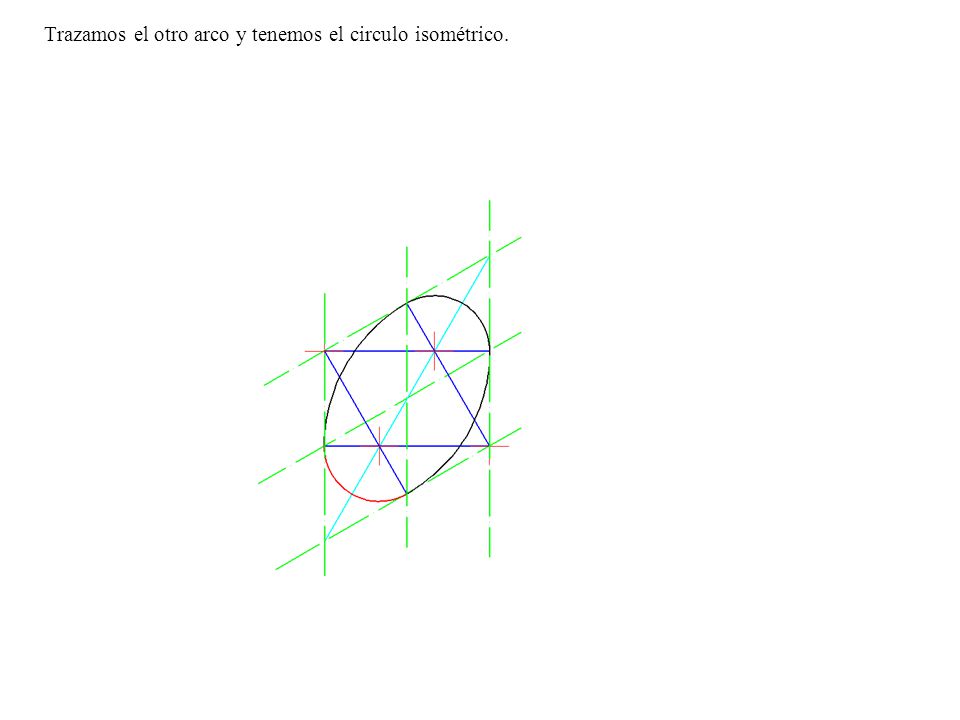

30 Trazamos el otro arco y tenemos el circulo isométrico.

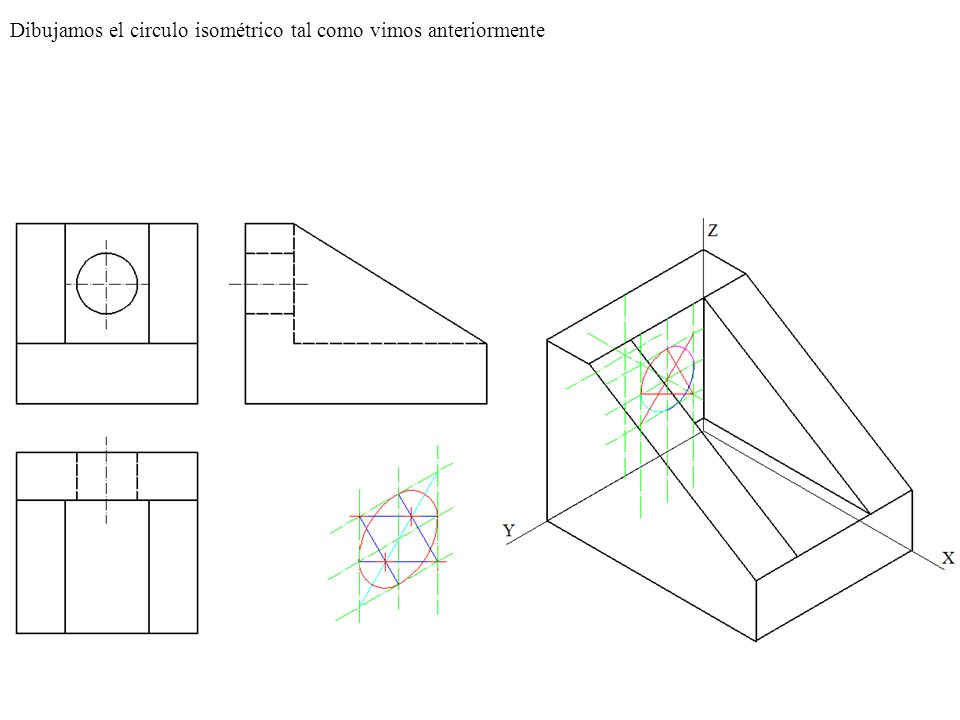

31 Dibujamos el circulo isométrico tal como vimos anteriormente

32 Vemos las partes vistas y las ocultas.

33 Dibujamos el circulo isométrico la parte posterior y comprobamos que no es visible.

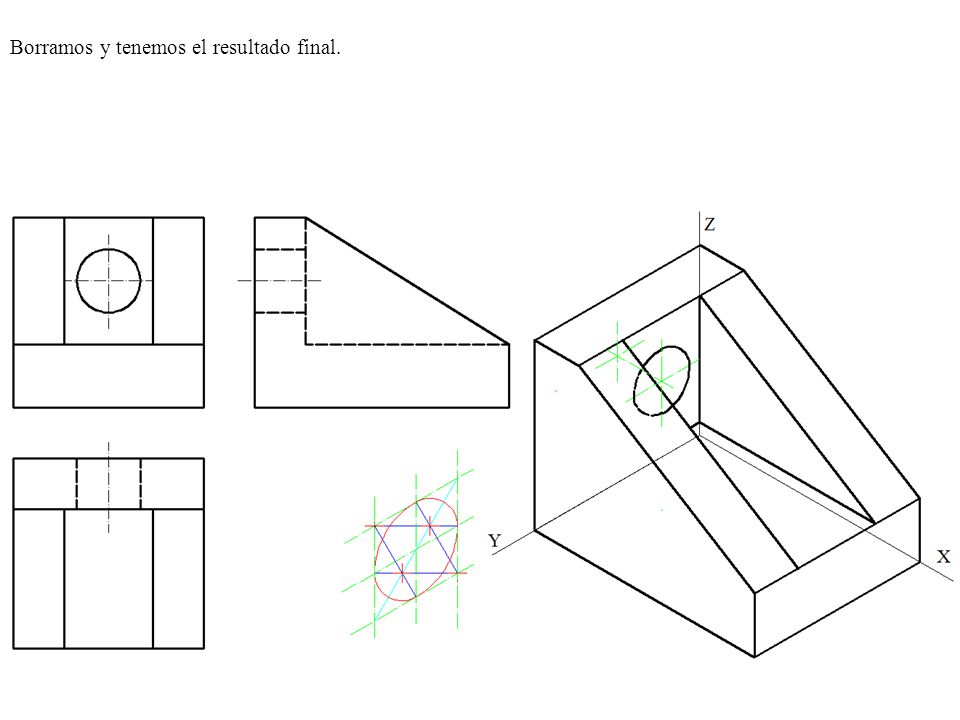

34 Borramos y tenemos el resultado final.

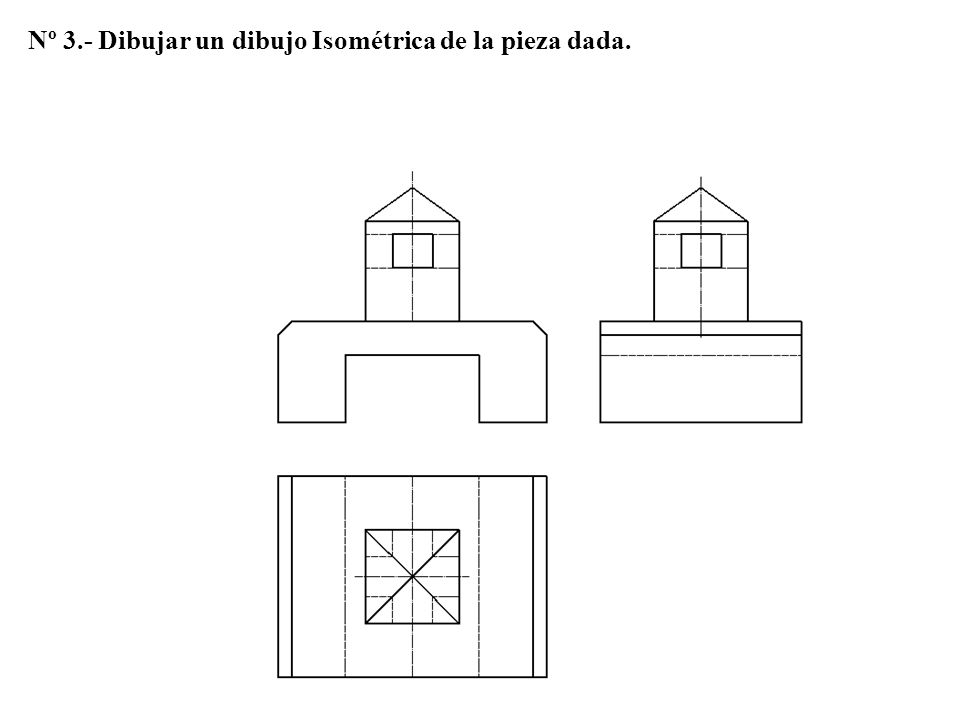

35 Nº 3.- Dibujar un dibujo Isométrica de la pieza dada.

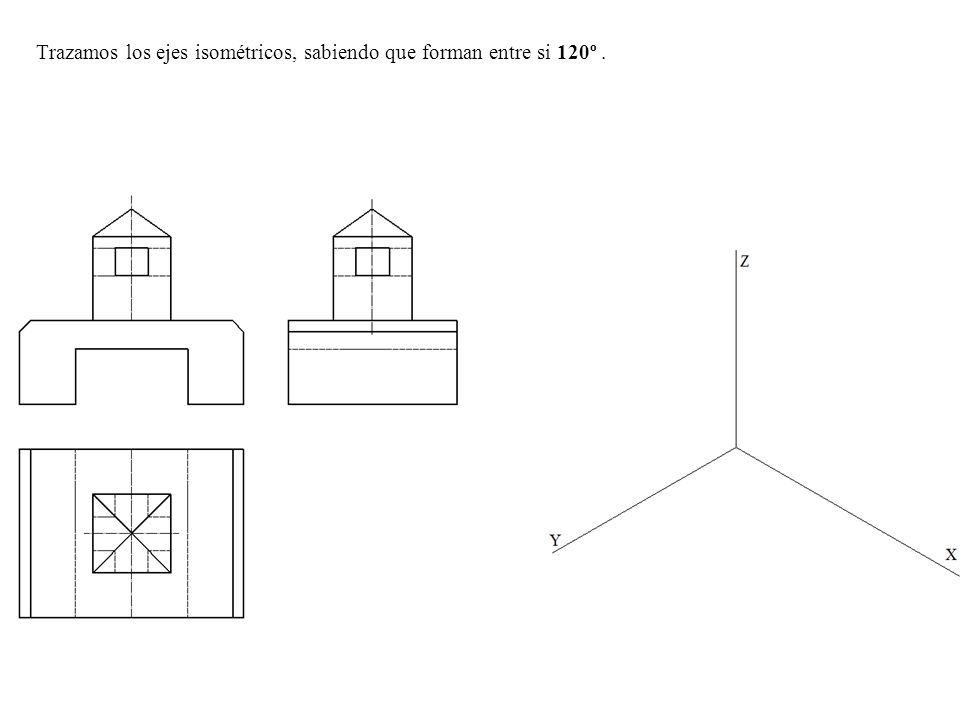

36 Trazamos los ejes isométricos, sabiendo que forman entre si 120º .

37 Llevamos sobre el eje X 40 mm y sobre el eje Y 30 mm y trazamos paralelas a los ejes.

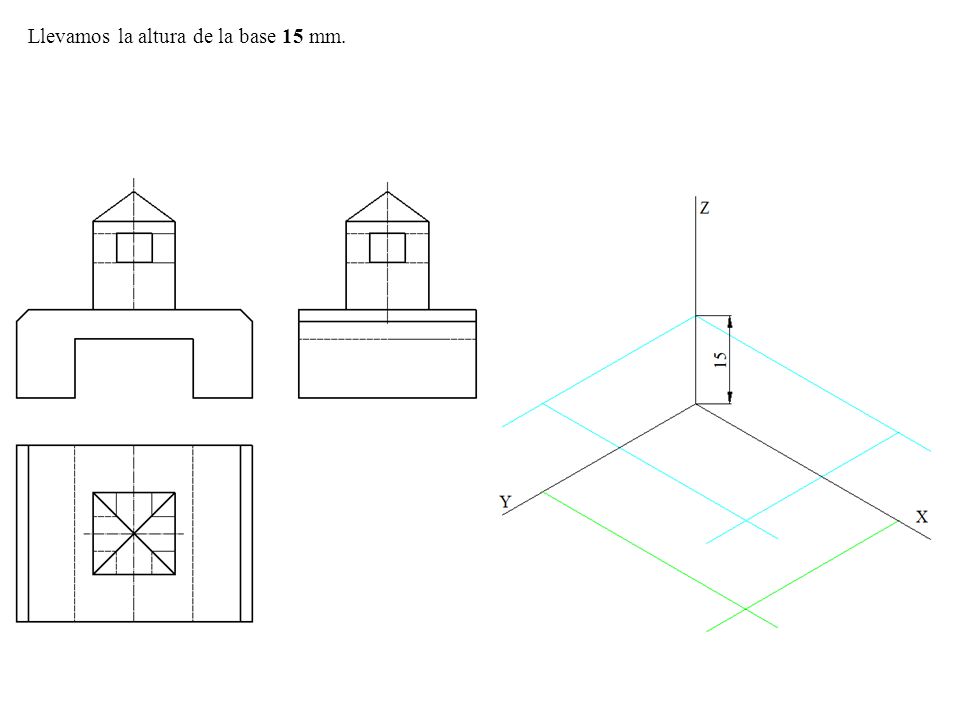

38 Llevamos la altura de la base 15 mm.

39 Unimos los vértices

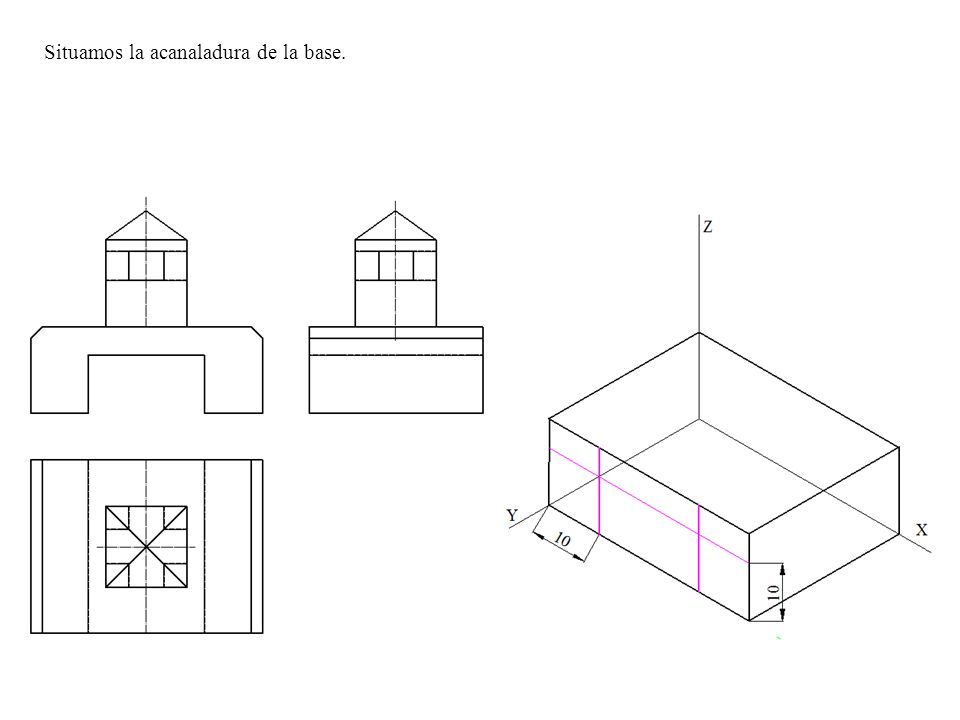

40 Situamos la acanaladura de la base.

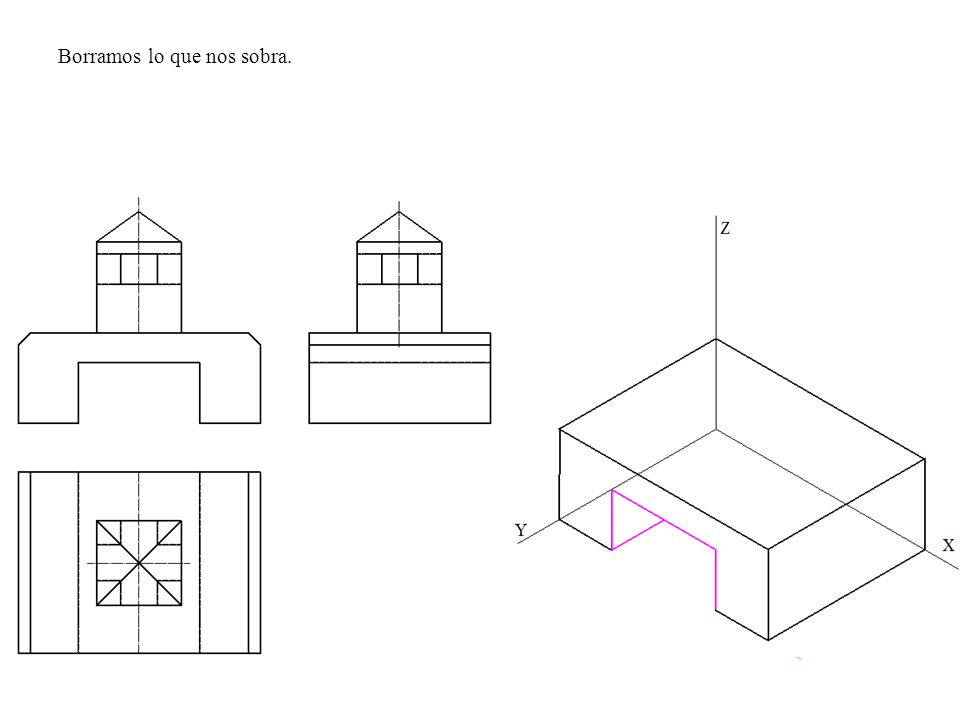

41 Borramos lo que nos sobra.

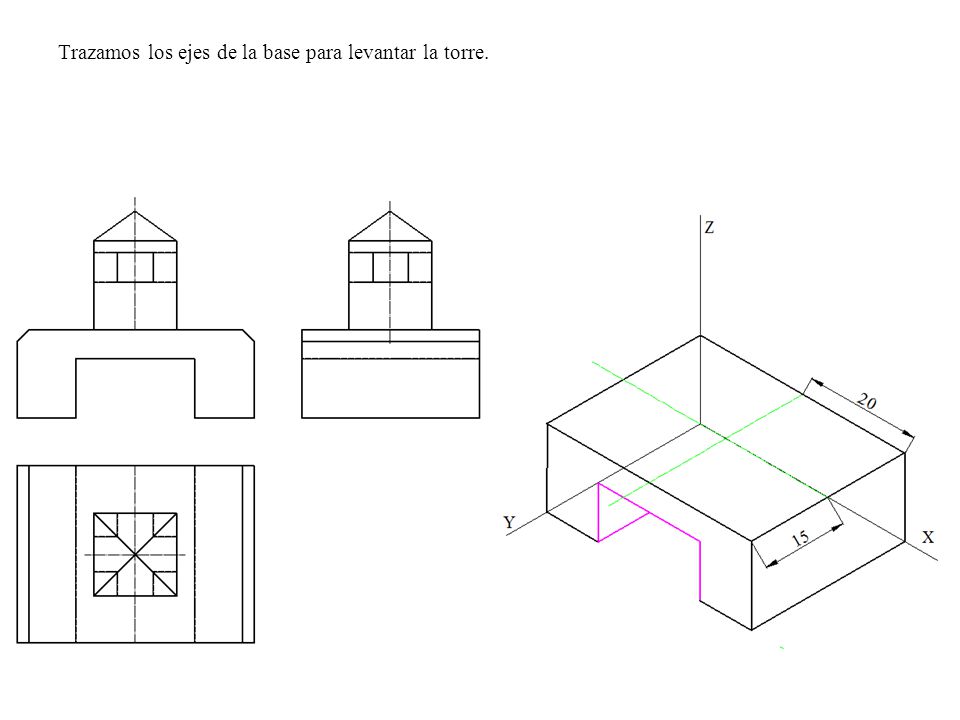

42 Trazamos los ejes de la base para levantar la torre.

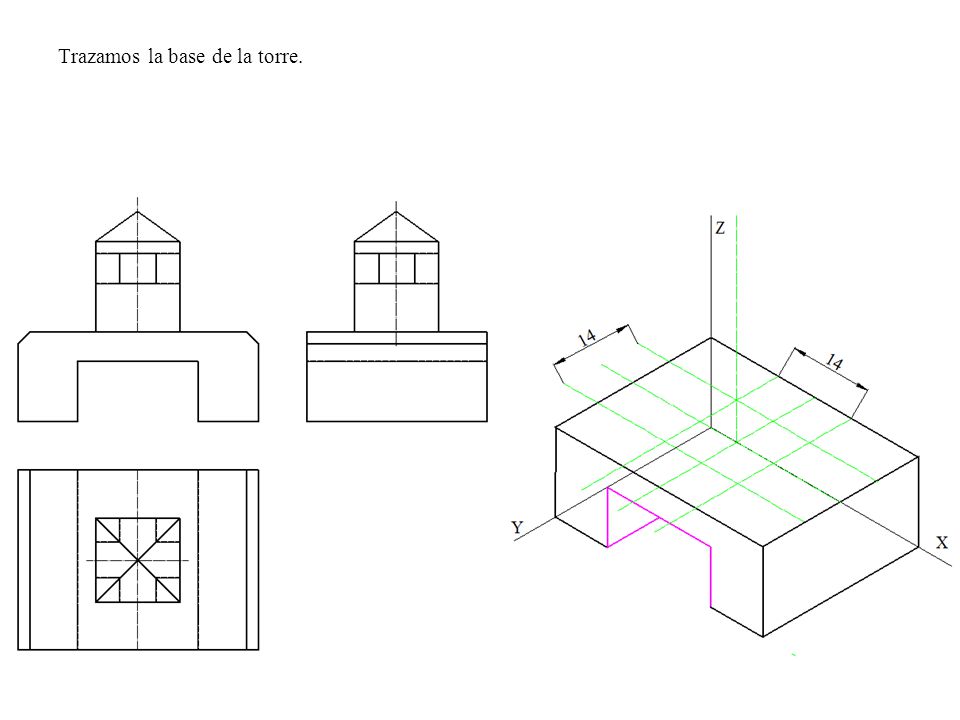

43 Trazamos la base de la torre.

44 Trazamos la altura de la torre.

45 Trazamos la cúpula de la torre

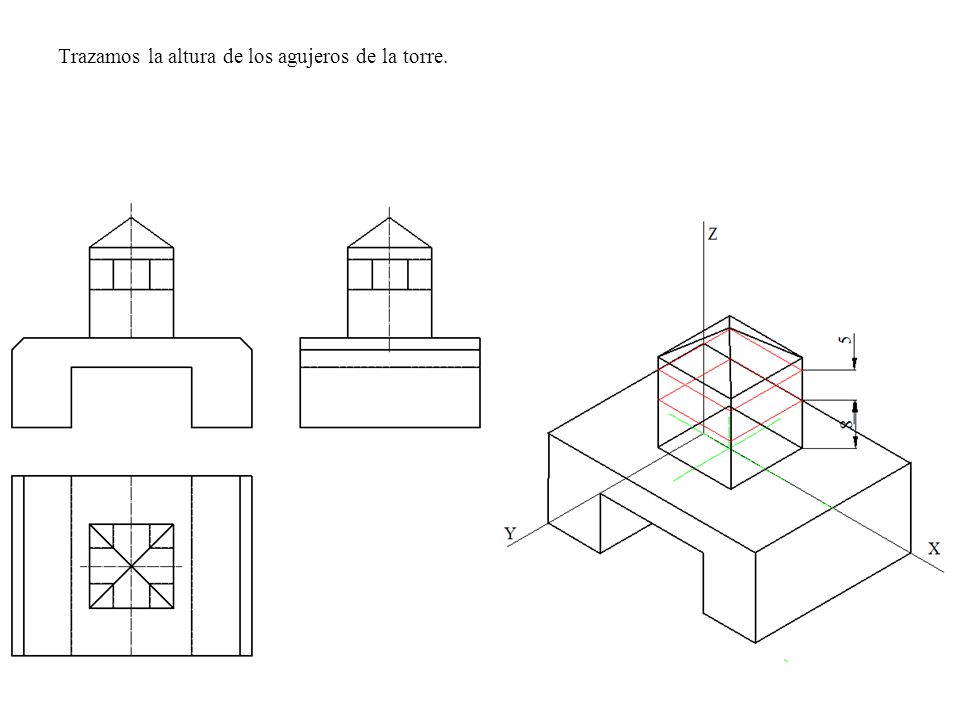

46 Trazamos la altura de los agujeros de la torre.

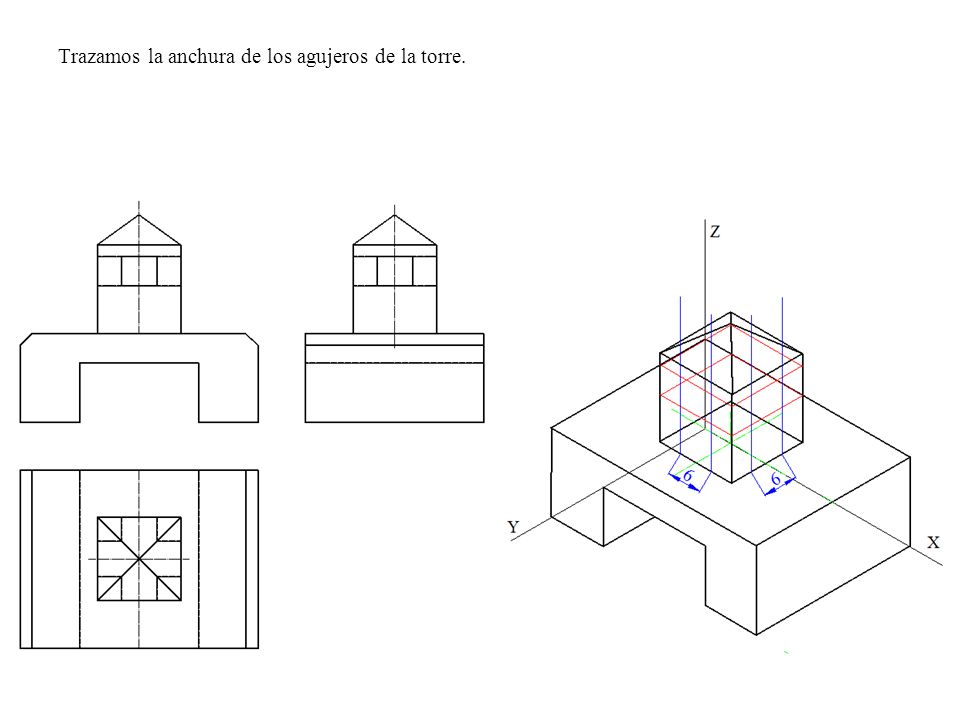

47 Trazamos la anchura de los agujeros de la torre.

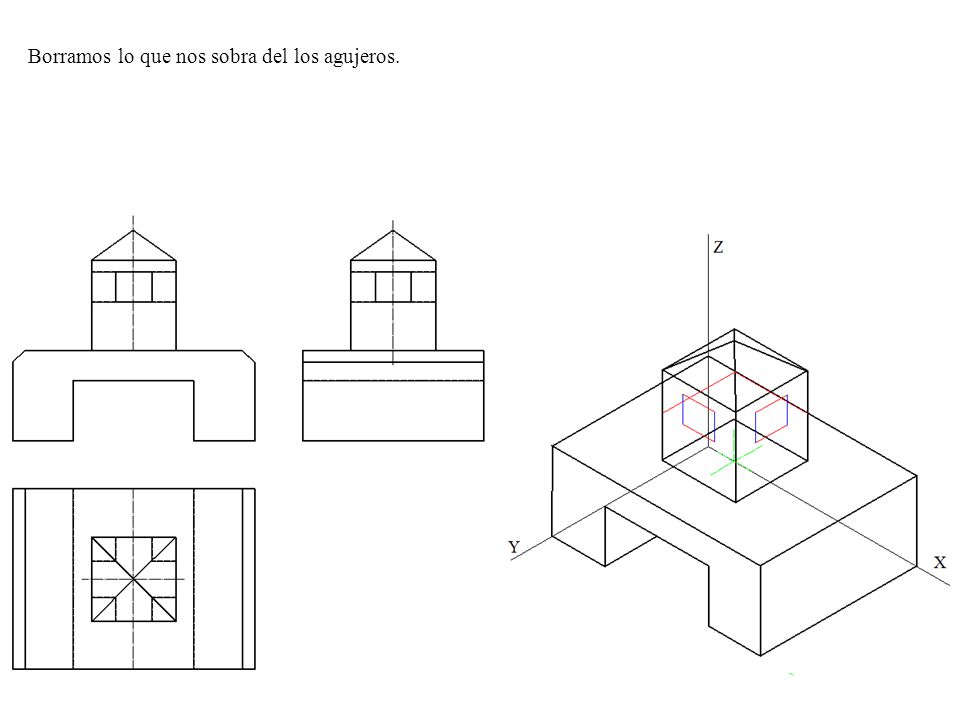

48 Borramos lo que nos sobra del los agujeros.

49 Trazamos las aristas interiores.

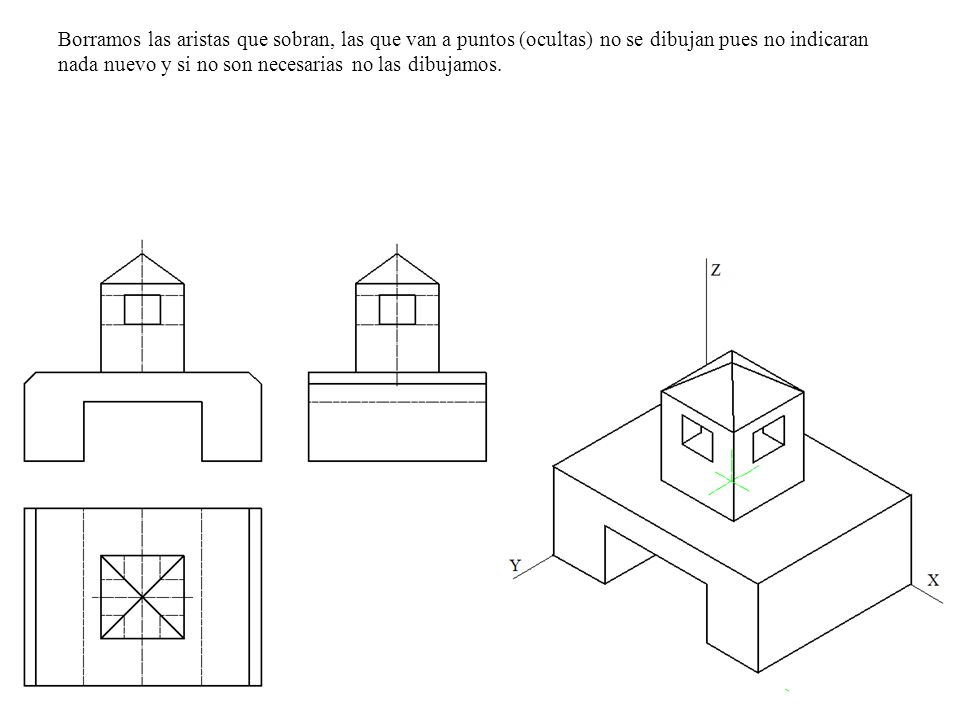

50 Borramos las aristas que sobran, las que van a puntos (ocultas) no se dibujan pues no indicaran nada nuevo y si no son necesarias no las dibujamos.

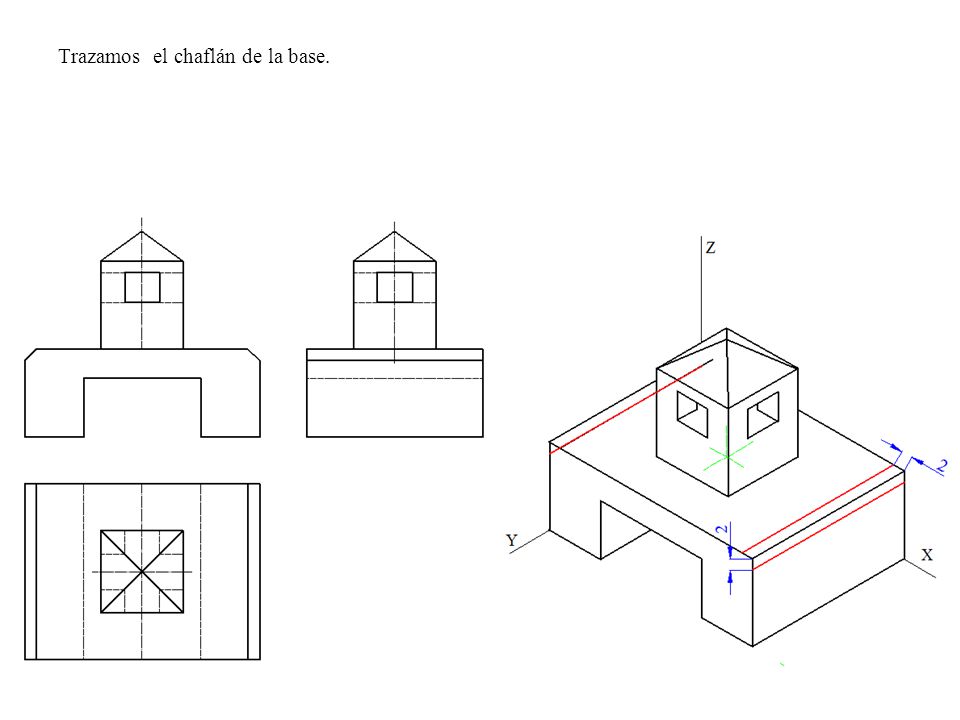

51 Trazamos el chaflán de la base.

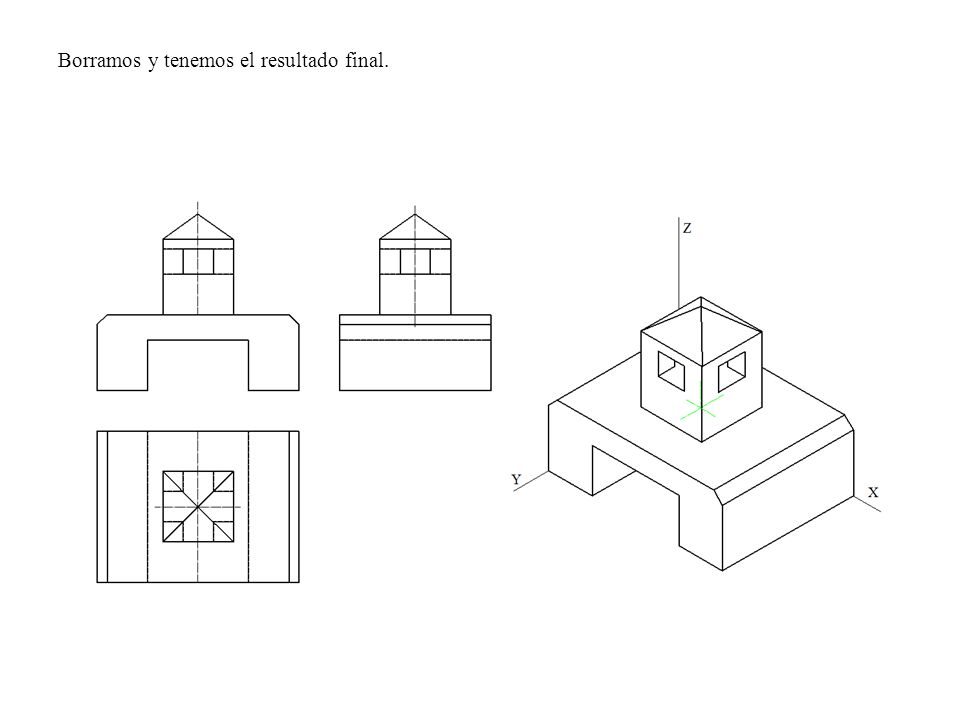

52 Borramos y tenemos el resultado final.
