1 RDSI red digital de servicio integrado
GRUPO 01 Carolina Betancourt Maldonado - Brayan Omar Gonzales Cabrera

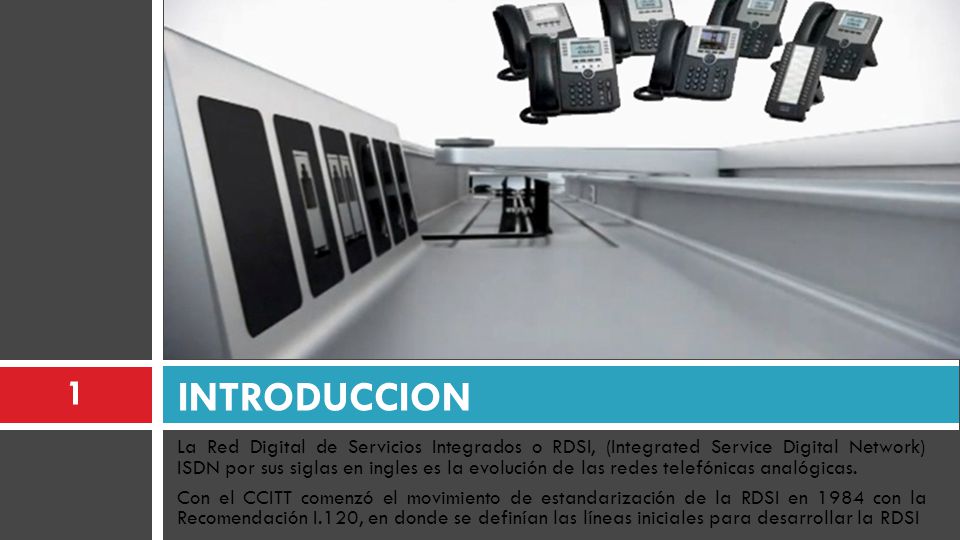

2 INTRODUCCION La Red Digital de Servicios Integrados o RDSI, (Integrated Service Digital Network) ISDN por sus siglas en ingles es la evolución de las redes telefónicas analógicas. Con el CCITT comenzó el movimiento de estandarización de la RDSI en 1984 con la Recomendación I.120, en donde se definían las líneas iniciales para desarrollar la RDSI

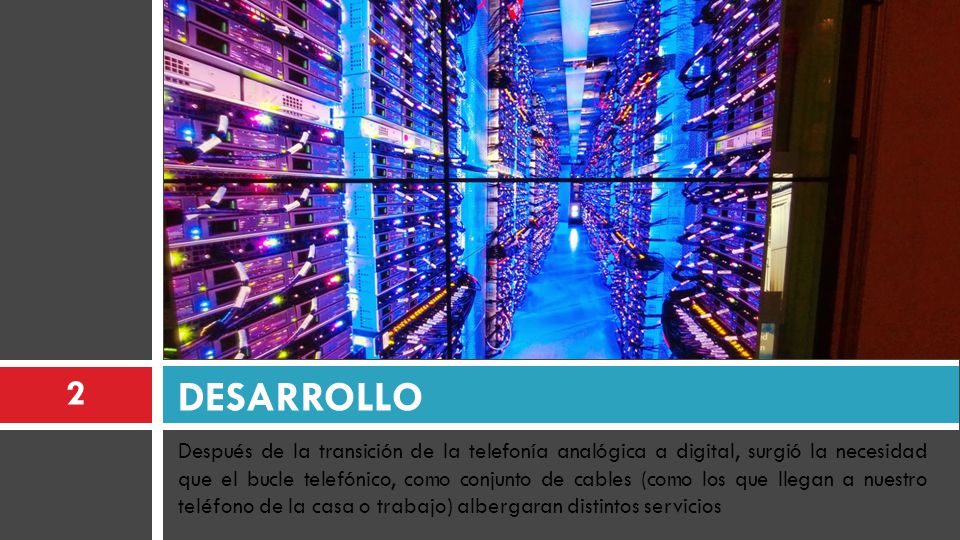

3 DESARROLLO Después de la transición de la telefonía analógica a digital, surgió la necesidad que el bucle telefónico, como conjunto de cables (como los que llegan a nuestro teléfono de la casa o trabajo) albergaran distintos servicios

4 EL PORQUE DE LA CREACION DEL RDSI
Voz, Datos Demanda de servicios digitales >64 Kbps Comunicaciones rápidas. Internet - Costo Incrementar el ancho de banda voz, datos, imagen, textos y otros Uso simultaneo de servicios videoconferencia. Soportar servicios de comunicación control directo de sus servicios La migración del control

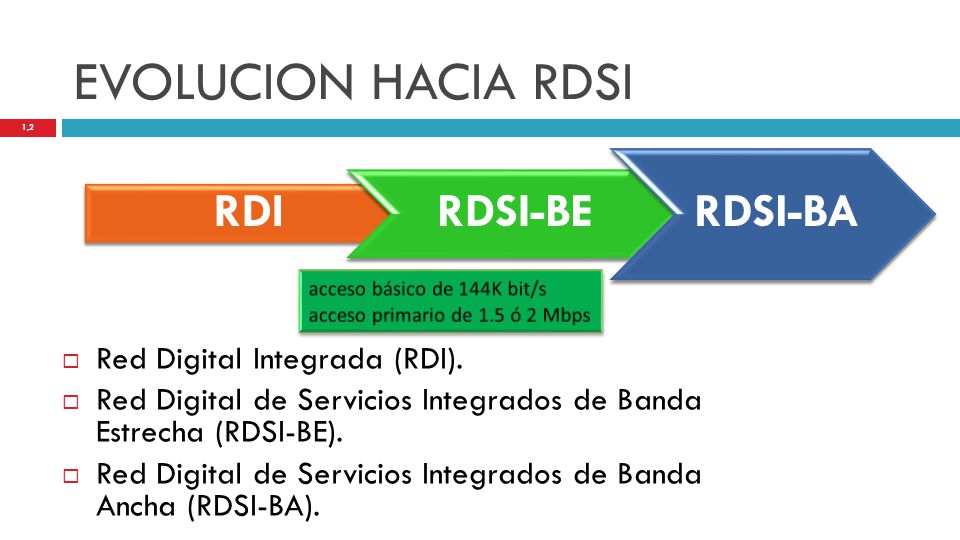

5 EVOLUCION HACIA RDSI RDSI-BA RDSI-BE RDI Red Digital Integrada (RDI).
acceso básico de 144K bit/s acceso primario de 1.5 ó 2 Mbps Red Digital Integrada (RDI). Red Digital de Servicios Integrados de Banda Estrecha (RDSI-BE). Red Digital de Servicios Integrados de Banda Ancha (RDSI-BA).

6 DEFINICIONDEL RDSI RDSI es una red que puede proporcionar un gran número de servicios de telecomunicaciones. Es una red totalmente digital, donde todos los dispositivos y aplicaciones se presentan en sí mismos en forma digital.

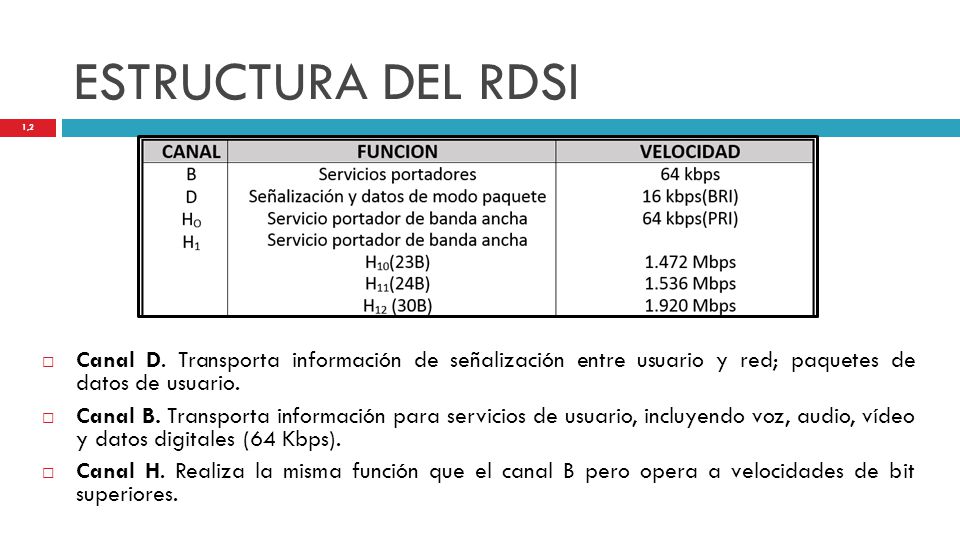

7 ESTRUCTURA DEL RDSI Canal D. Transporta información de señalización entre usuario y red; paquetes de datos de usuario. Canal B. Transporta información para servicios de usuario, incluyendo voz, audio, vídeo y datos digitales (64 Kbps). Canal H. Realiza la misma función que el canal B pero opera a velocidades de bit superiores.

8 ESTRUCTURA GENERAL DEL RDSI
GRUPOS FUNCIONALES NT1: Terminación de Red 1. NT2: Terminación de Red 2.. TE1: Equipo Terminales 1. TE2: Equipos Terminales 2. TA: Adaptador de Terminal. PUNTOS DE REFERENCIA R: Son todos los protocolos no-RDSI, S: Subscriber. T: Interfaz entre NT1 y NT2. U: Interfaz entre la central y el equipo terminador de red.

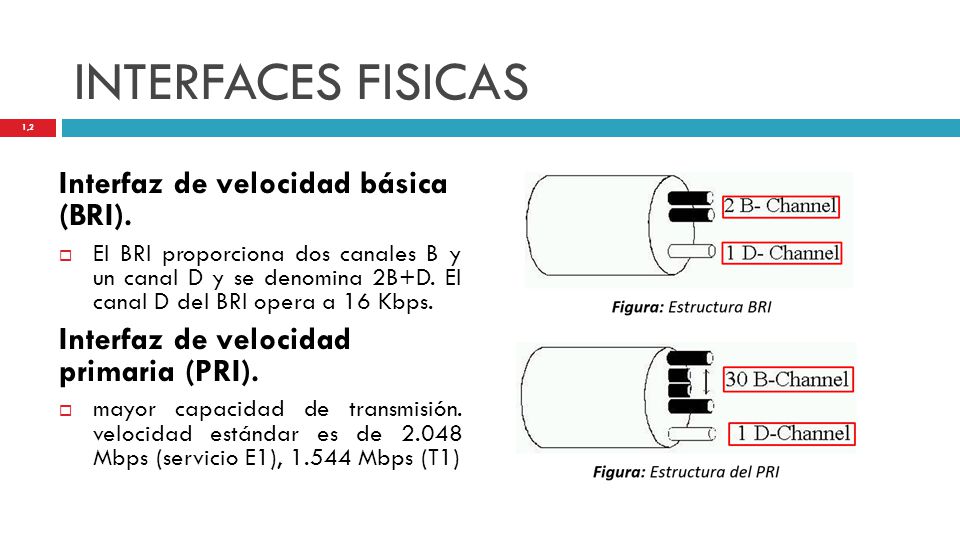

9 INTERFACES FISICAS Interfaz de velocidad básica (BRI).
El BRI proporciona dos canales B y un canal D y se denomina 2B+D. El canal D del BRI opera a 16 Kbps. Interfaz de velocidad primaria (PRI). mayor capacidad de transmisión. velocidad estándar es de Mbps (servicio E1), Mbps (T1)

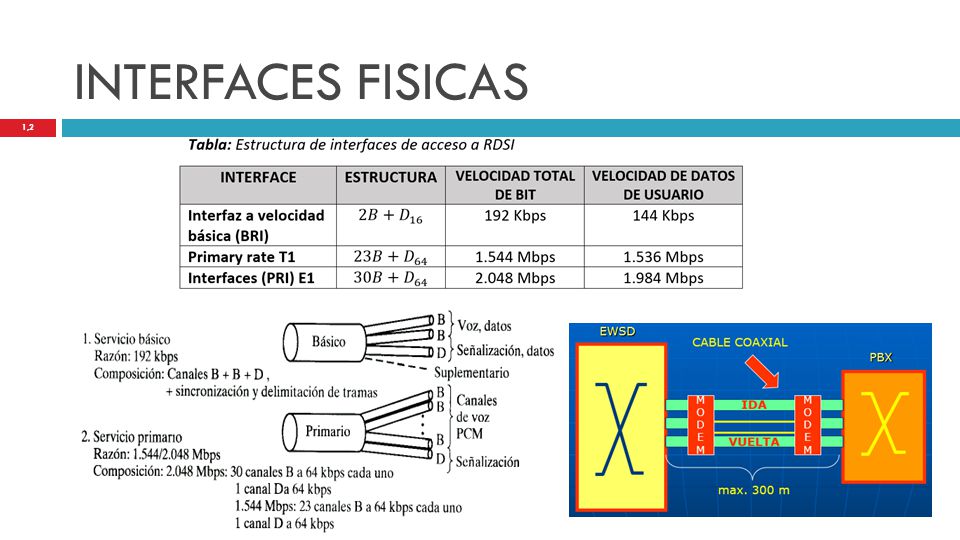

10 INTERFACES FISICAS

11 PROTOCOLOS RDSI Nivel físico: Este nivel se define básicamente en dos recomendaciones: la I.430, que define la interfaz física de acceso básico, y la I.431 que define la interfaz física de acceso primario. Nivel de enlace: Trata el protocolo LAP- D que describe los procedimientos para asegurar una comunicación libre de errores sobre un enlace físico y define la conexión lógica entre el usuario y la red. Nivel de red: Trata los protocolos usados para solicitar servicios a la red.

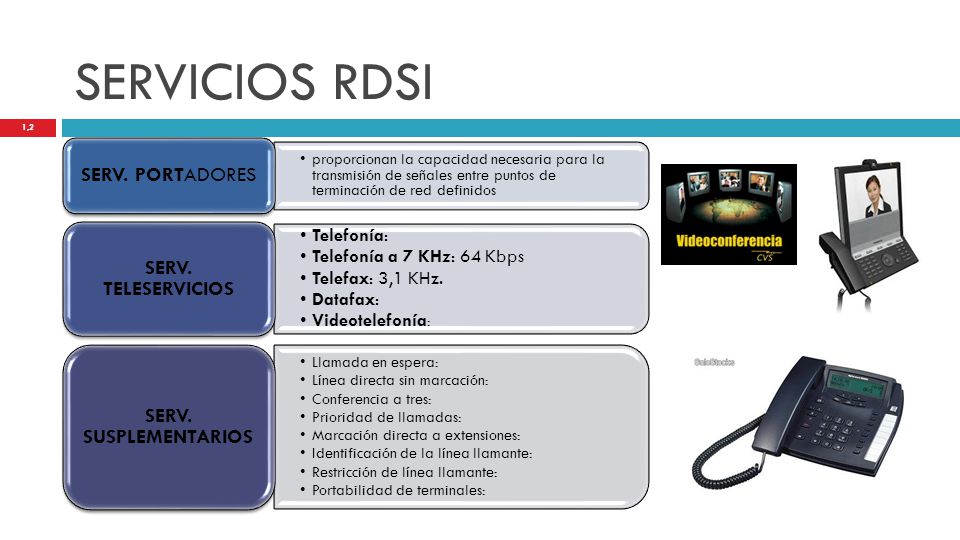

12 SERVICIOS RDSI SERV. PORTADORES SERV. TELESERVICIOS
proporcionan la capacidad necesaria para la transmisión de señales entre puntos de terminación de red definidos SERV. PORTADORES Telefonía: Telefonía a 7 KHz: 64 Kbps Telefax: 3,1 KHz. Datafax: Videotelefonía: SERV. TELESERVICIOS Llamada en espera: Línea directa sin marcación: Conferencia a tres: Prioridad de llamadas: Marcación directa a extensiones: Identificación de la línea llamante: Restricción de línea llamante: Portabilidad de terminales: SERV. SUSPLEMENTARIOS

13 CONCLUSIONES 08/03/2014

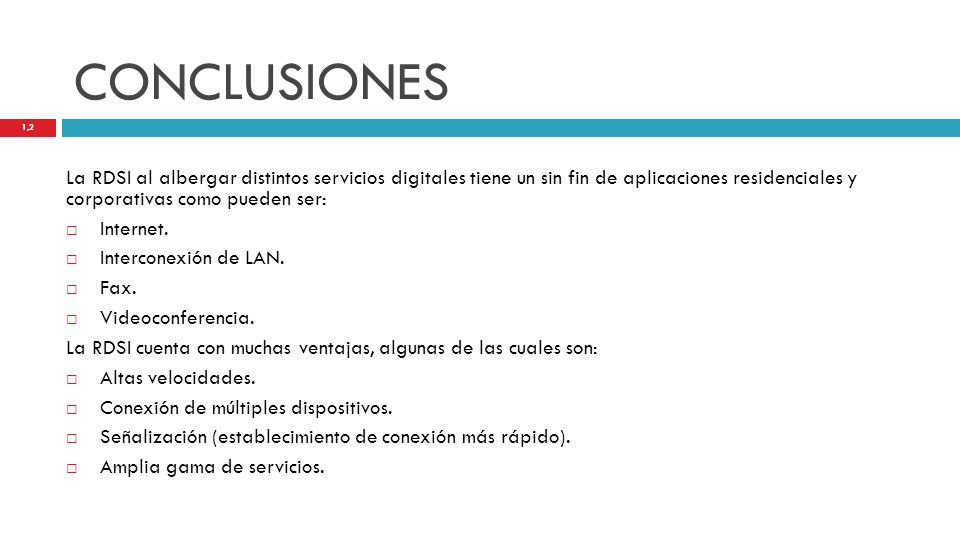

14 CONCLUSIONES La RDSI al albergar distintos servicios digitales tiene un sin fin de aplicaciones residenciales y corporativas como pueden ser: Internet. Interconexión de LAN. Fax. Videoconferencia. La RDSI cuenta con muchas ventajas, algunas de las cuales son: Altas velocidades. Conexión de múltiples dispositivos. Señalización (establecimiento de conexión más rápido). Amplia gama de servicios.

15 GRACIAS POR SU ATENCION !
