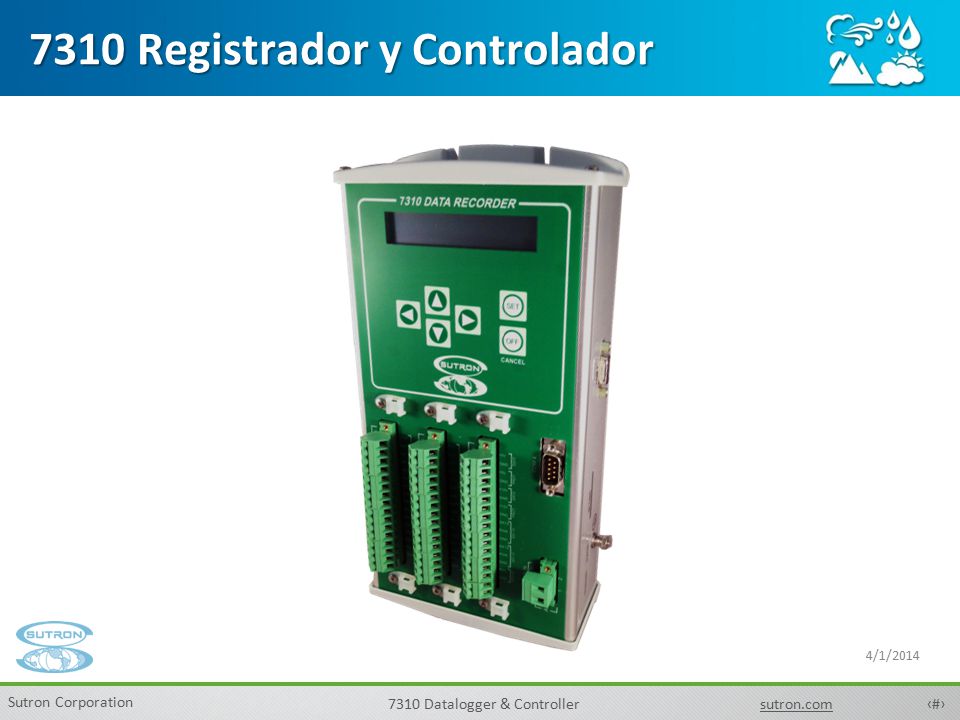

1 7310 Registrador y Controlador
4/1/2014

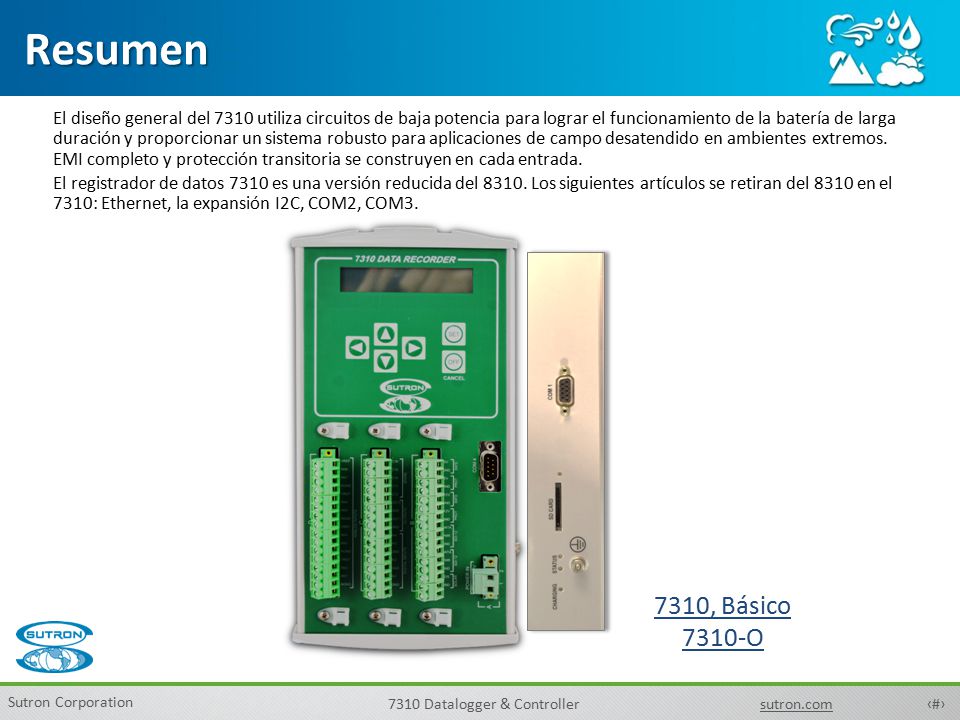

2 Resumen El diseño general del 7310 utiliza circuitos de baja potencia para lograr el funcionamiento de la batería de larga duración y proporcionar un sistema robusto para aplicaciones de campo desatendido en ambientes extremos. EMI completo y protección transitoria se construyen en cada entrada. El registrador de datos 7310 es una versión reducida del Los siguientes artículos se retiran del 8310 en el 7310: Ethernet, la expansión I2C, COM2, COM3. 7310, Básico 7310-O

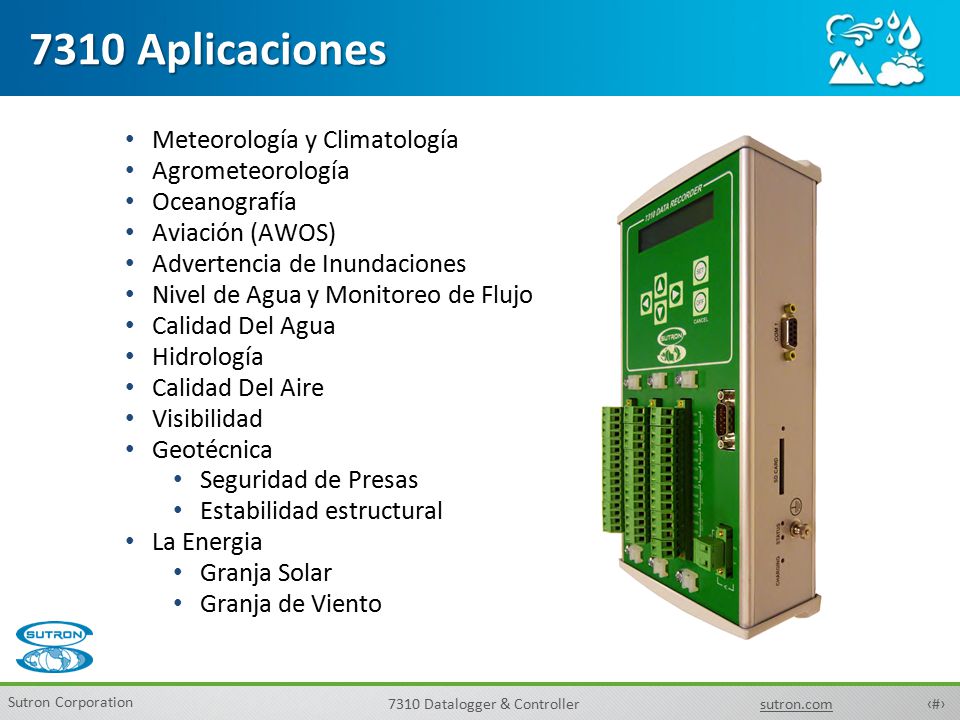

3 7310 Aplicaciones Meteorología y Climatología Agrometeorología
Oceanografía Aviación (AWOS) Advertencia de Inundaciones Nivel de Agua y Monitoreo de Flujo Calidad Del Agua Hidrología Calidad Del Aire Visibilidad Geotécnica Seguridad de Presas Estabilidad estructural La Energia Granja Solar Granja de Viento

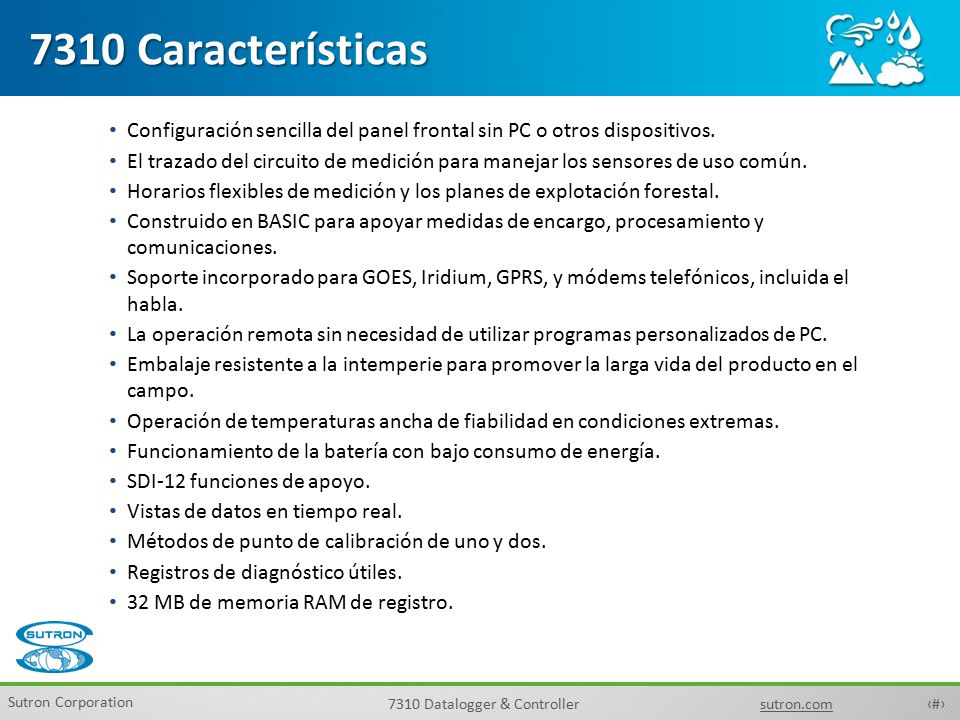

4 7310 Características Configuración sencilla del panel frontal sin PC o otros dispositivos. El trazado del circuito de medición para manejar los sensores de uso común. Horarios flexibles de medición y los planes de explotación forestal. Construido en BASIC para apoyar medidas de encargo, procesamiento y comunicaciones. Soporte incorporado para GOES, Iridium, GPRS, y módems telefónicos, incluida el habla. La operación remota sin necesidad de utilizar programas personalizados de PC. Embalaje resistente a la intemperie para promover la larga vida del producto en el campo. Operación de temperaturas ancha de fiabilidad en condiciones extremas. Funcionamiento de la batería con bajo consumo de energía. SDI-12 funciones de apoyo. Vistas de datos en tiempo real. Métodos de punto de calibración de uno y dos. Registros de diagnóstico útiles. 32 MB de memoria RAM de registro.

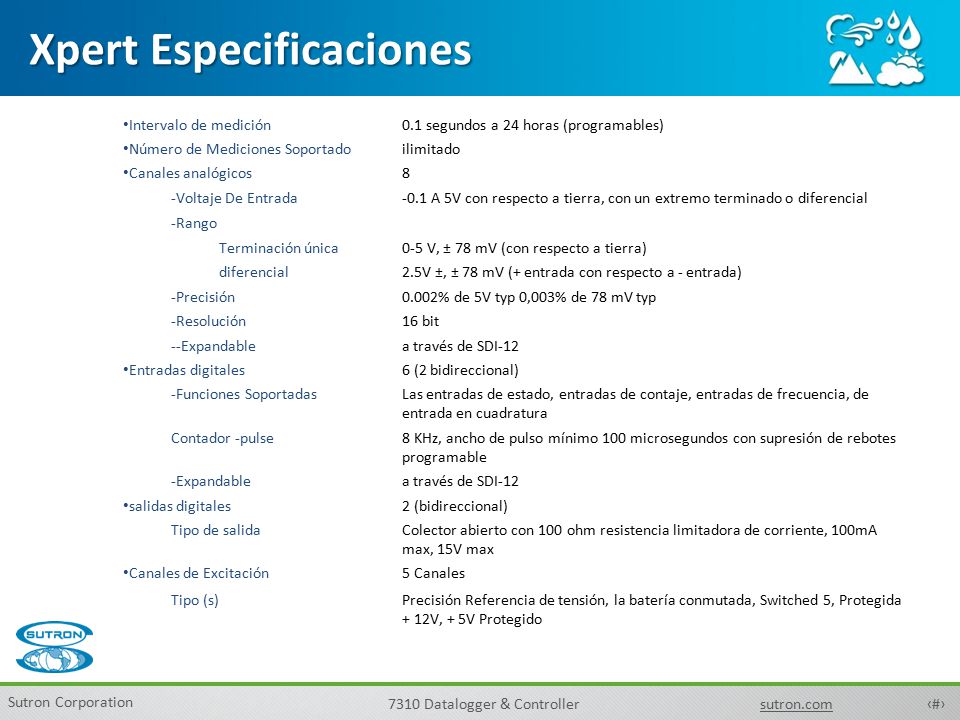

5 Xpert Especificaciones
Intervalo de medición 0.1 segundos a 24 horas (programables) Número de Mediciones Soportado ilimitado Canales analógicos 8 -Voltaje De Entrada -0.1 A 5V con respecto a tierra, con un extremo terminado o diferencial -Rango Terminación única 0-5 V, ± 78 mV (con respecto a tierra) diferencial 2.5V ±, ± 78 mV (+ entrada con respecto a - entrada) -Precisión 0.002% de 5V typ 0,003% de 78 mV typ -Resolución 16 bit --Expandable a través de SDI-12 Entradas digitales 6 (2 bidireccional) -Funciones Soportadas Las entradas de estado, entradas de contaje, entradas de frecuencia, de entrada en cuadratura Contador -pulse 8 KHz, ancho de pulso mínimo 100 microsegundos con supresión de rebotes programable -Expandable salidas digitales 2 (bidireccional) Tipo de salida Colector abierto con 100 ohm resistencia limitadora de corriente, 100mA max, 15V max Canales de Excitación 5 Canales Tipo (s) Precisión Referencia de tensión, la batería conmutada, Switched 5, Protegida + 12V, + 5V Protegido

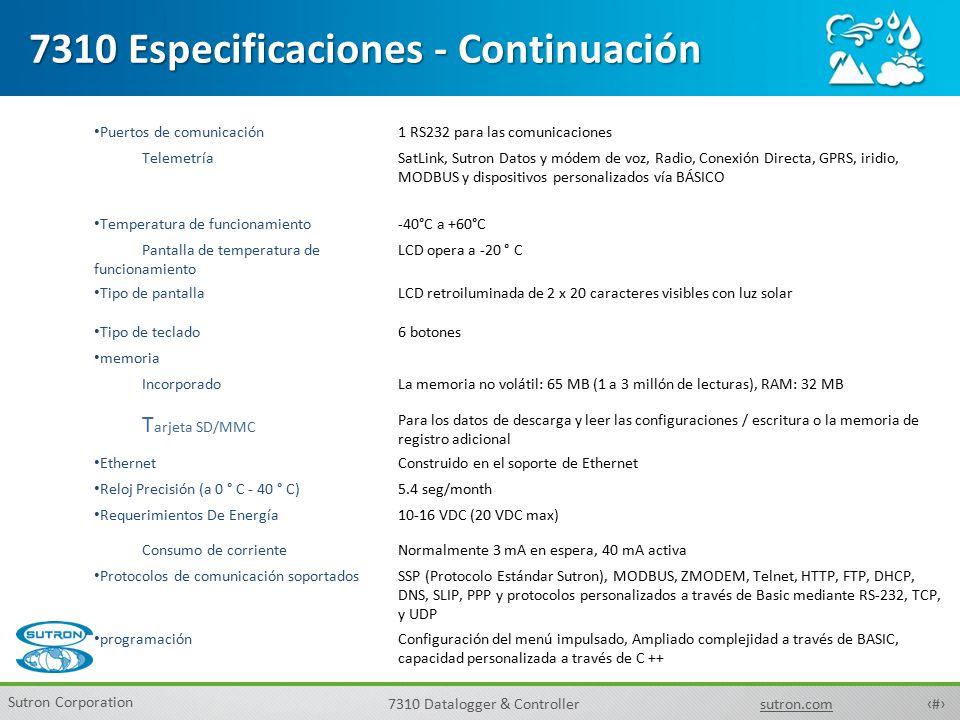

6 7310 Especificaciones - Continuación
Puertos de comunicación 1 RS232 para las comunicaciones Telemetría SatLink, Sutron Datos y módem de voz, Radio, Conexión Directa, GPRS, iridio, MODBUS y dispositivos personalizados vía BÁSICO Temperatura de funcionamiento -40°C a +60°C Pantalla de temperatura de funcionamiento LCD opera a -20 ° C Tipo de pantalla LCD retroiluminada de 2 x 20 caracteres visibles con luz solar Tipo de teclado 6 botones memoria Incorporado La memoria no volátil: 65 MB (1 a 3 millón de lecturas), RAM: 32 MB Tarjeta SD/MMC Para los datos de descarga y leer las configuraciones / escritura o la memoria de registro adicional Ethernet Construido en el soporte de Ethernet Reloj Precisión (a 0 ° C - 40 ° C) 5.4 seg/month Requerimientos De Energía 10-16 VDC (20 VDC max) Consumo de corriente Normalmente 3 mA en espera, 40 mA activa Protocolos de comunicación soportados SSP (Protocolo Estándar Sutron), MODBUS, ZMODEM, Telnet, HTTP, FTP, DHCP, DNS, SLIP, PPP y protocolos personalizados a través de Basic mediante RS-232, TCP, y UDP programación Configuración del menú impulsado, Ampliado complejidad a través de BASIC, capacidad personalizada a través de C ++

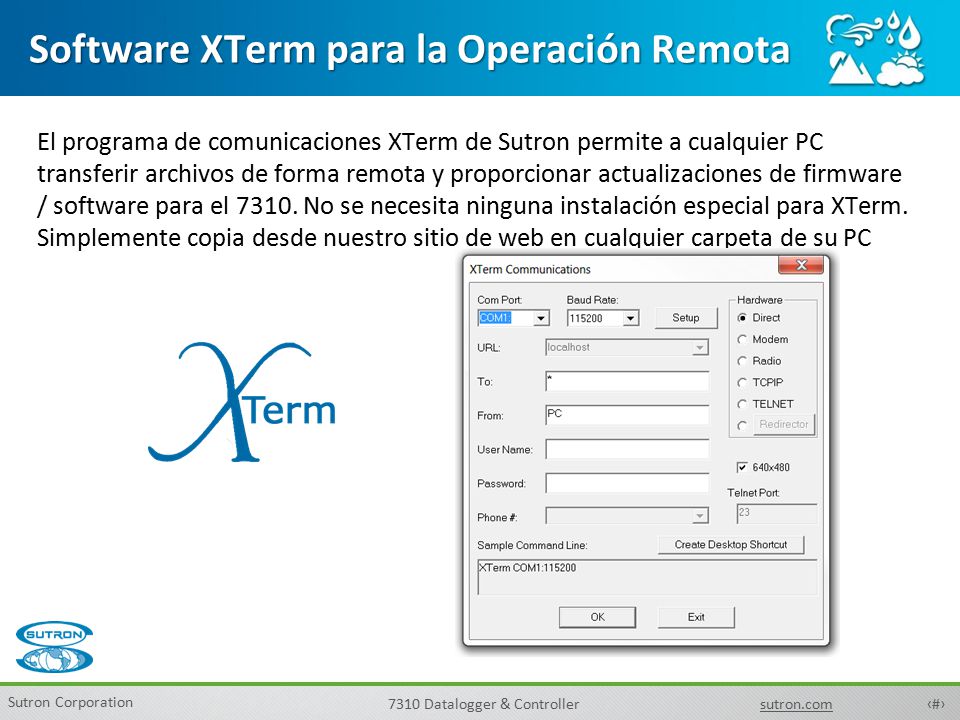

7 Software XTerm para la Operación Remota
El programa de comunicaciones XTerm de Sutron permite a cualquier PC transferir archivos de forma remota y proporcionar actualizaciones de firmware / software para el No se necesita ninguna instalación especial para XTerm. Simplemente copia desde nuestro sitio de web en cualquier carpeta de su PC

8 Portafolio de Clientes - EE.UU
USGS USACE Colorado Water Conservancy District USFWS Ted Miller Associates Alabama Power BLM (Bureau of Land Management), AK CalPoly – California Polytechnic University Flowmation Detyens Shipyards Inc.

9 Portafolio de Clientes - Internacional
MAIL – Ministry of Agriculture and Livestock, Afghanistan Hydromet Systems India Qualitas in Morocco APCYTEL – Colombia Nijin Environmental Technology Co. LTD, China Hoskin Scientific Canada

10 Ejemplos de instalación

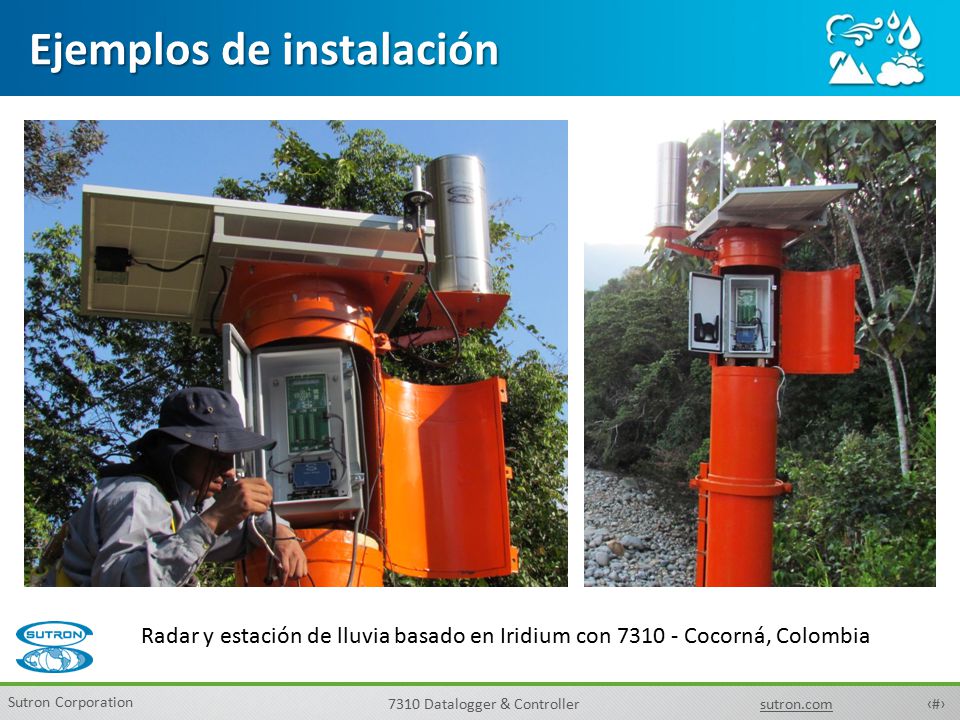

Radar y estación de lluvia basado en Iridium con Cocorná, Colombia

11 Ejemplos de instalación

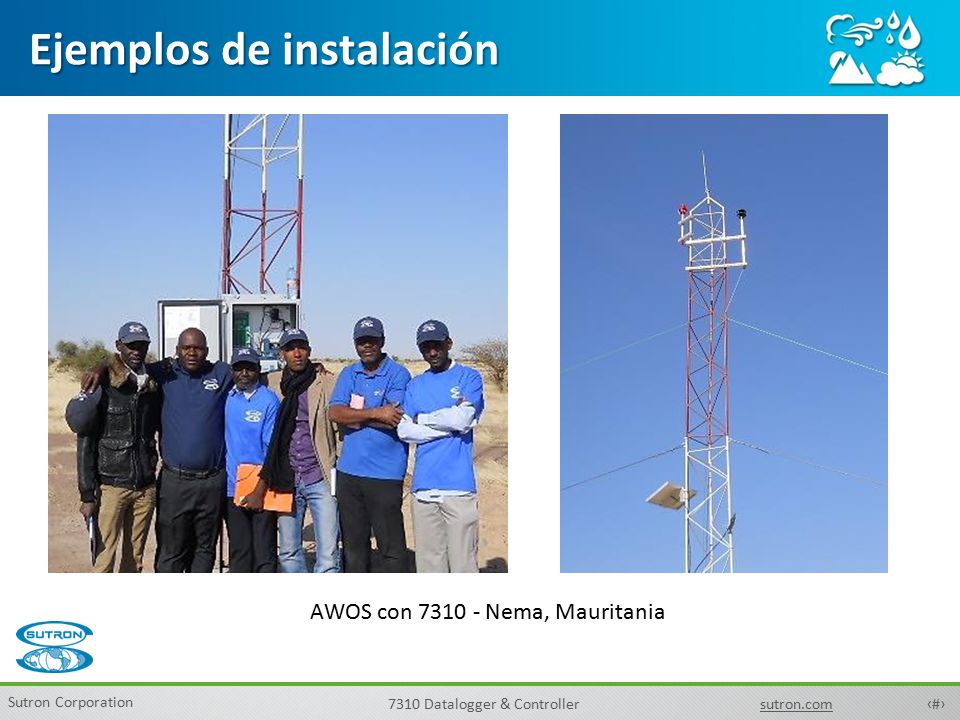

AWOS con Nema, Mauritania

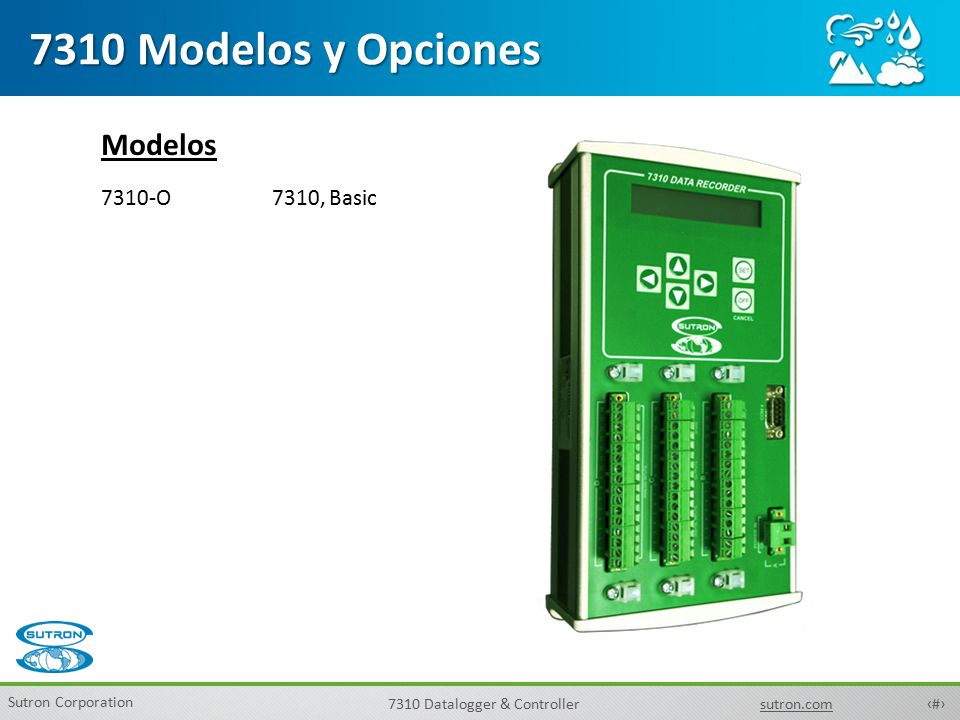

12 7310 Modelos y Opciones Modelos 7310-O , Basic

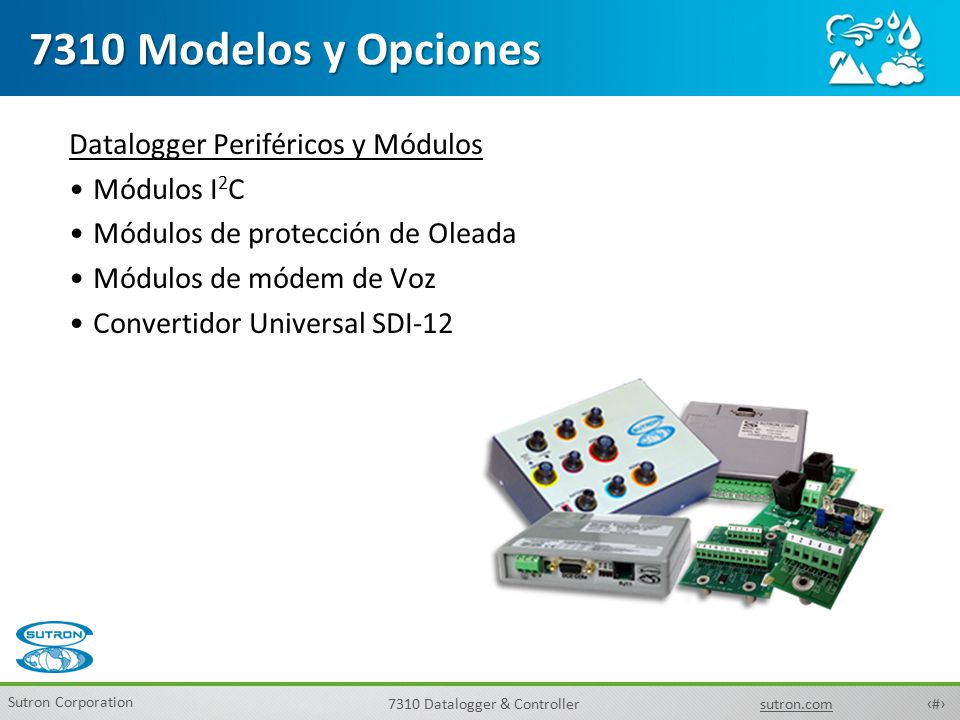

13 7310 Modelos y Opciones Datalogger Periféricos y Módulos Módulos I2C
Módulos de protección de Oleada Módulos de módem de Voz Convertidor Universal SDI-12

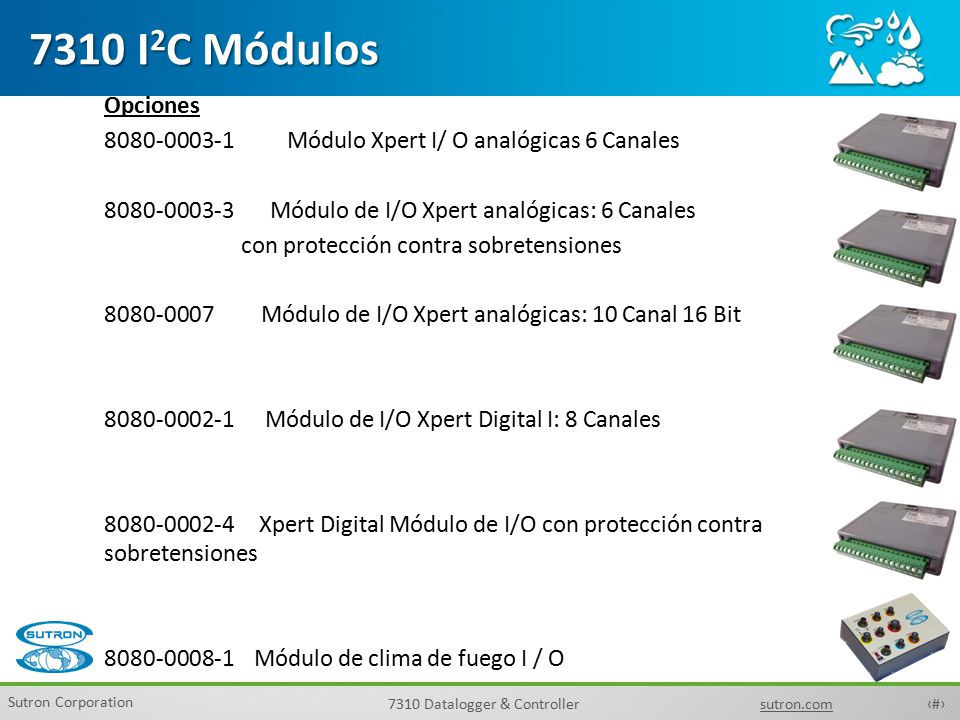

14 7310 I2C Módulos Opciones Módulo Xpert I/ O analógicas 6 Canales Módulo de I/O Xpert analógicas: 6 Canales con protección contra sobretensiones Módulo de I/O Xpert analógicas: 10 Canal 16 Bit Módulo de I/O Xpert Digital I: 8 Canales Xpert Digital Módulo de I/O con protección contra sobretensiones Módulo de clima de fuego I / O

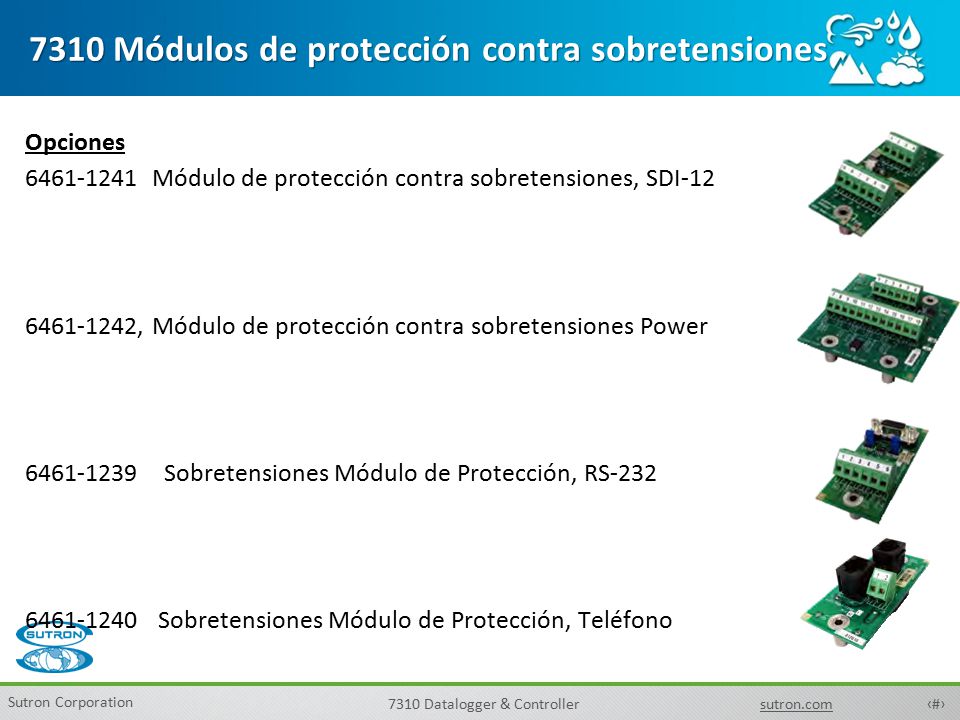

15 7310 Módulos de protección contra sobretensiones
Opciones Módulo de protección contra sobretensiones, SDI-12 , Módulo de protección contra sobretensiones Power Sobretensiones Módulo de Protección, RS-232 Sobretensiones Módulo de Protección, Teléfono

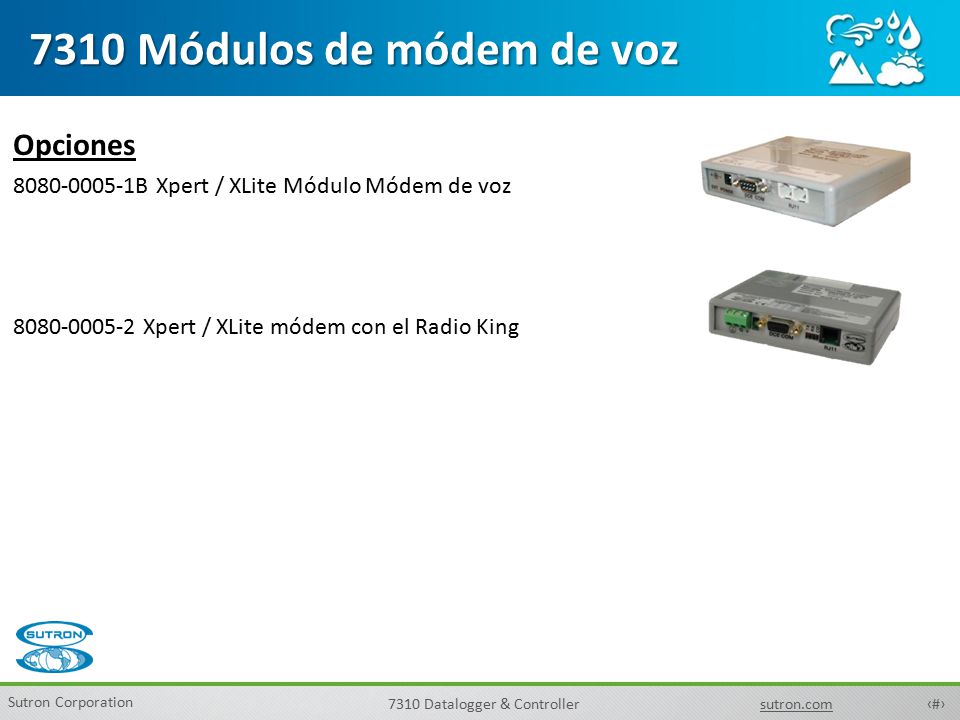

16 7310 Módulos de módem de voz Opciones
B Xpert / XLite Módulo Módem de voz Xpert / XLite módem con el Radio King

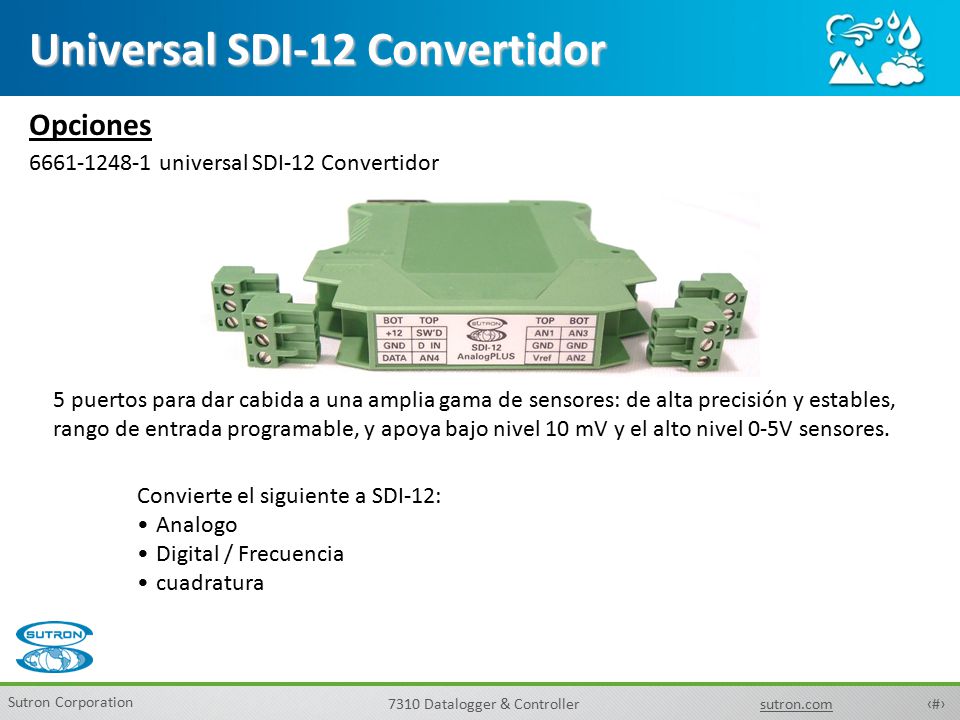

17 Universal SDI-12 Convertidor
Opciones universal SDI-12 Convertidor 5 puertos para dar cabida a una amplia gama de sensores: de alta precisión y estables, rango de entrada programable, y apoya bajo nivel 10 mV y el alto nivel 0-5V sensores. Convierte el siguiente a SDI-12: Analogo Digital / Frecuencia cuadratura

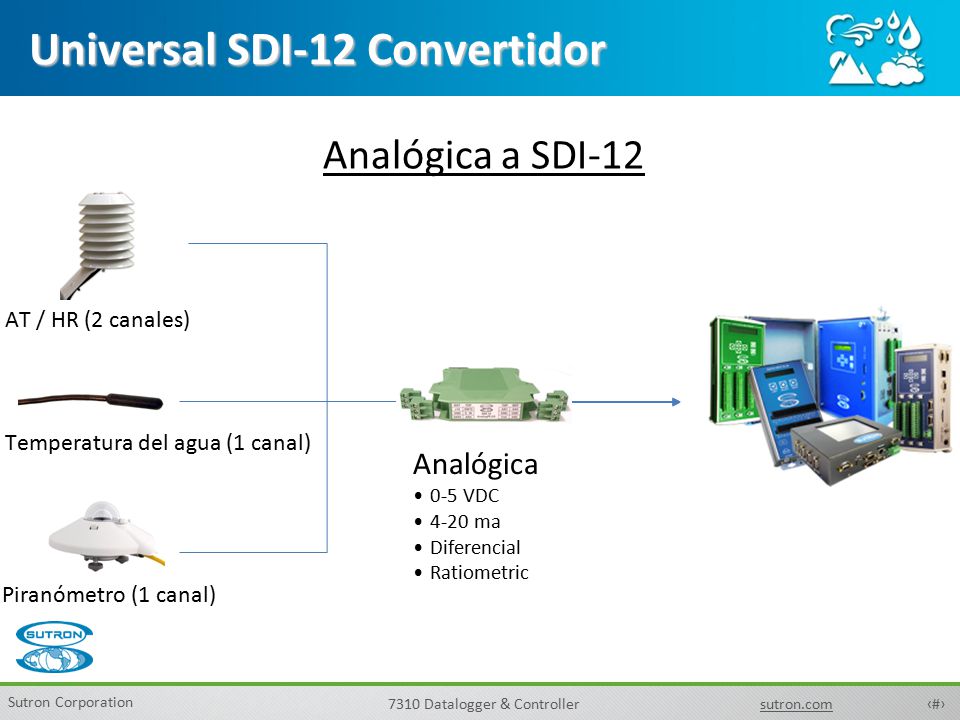

18 Universal SDI-12 Convertidor
Analógica a SDI-12 AT / HR (2 canales) Temperatura del agua (1 canal) Analógica 0-5 VDC 4-20 ma Diferencial Ratiometric Piranómetro (1 canal)

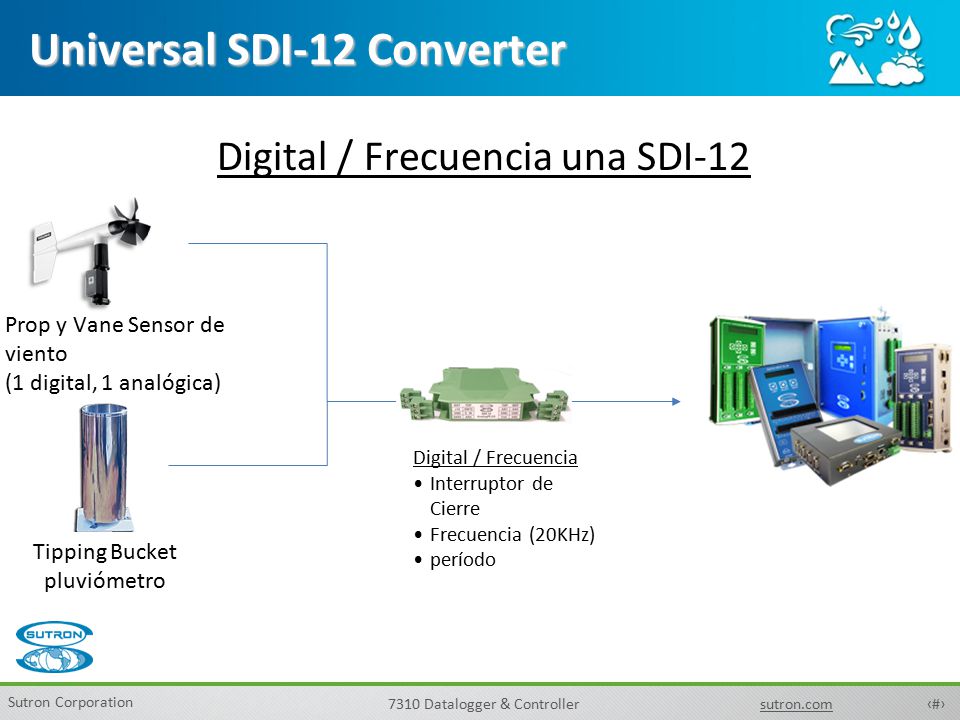

19 Universal SDI-12 Converter
Digital / Frecuencia una SDI-12 Prop y Vane Sensor de viento (1 digital, 1 analógica) Digital / Frecuencia Interruptor de Cierre Frecuencia (20KHz) período Tipping Bucket pluviómetro

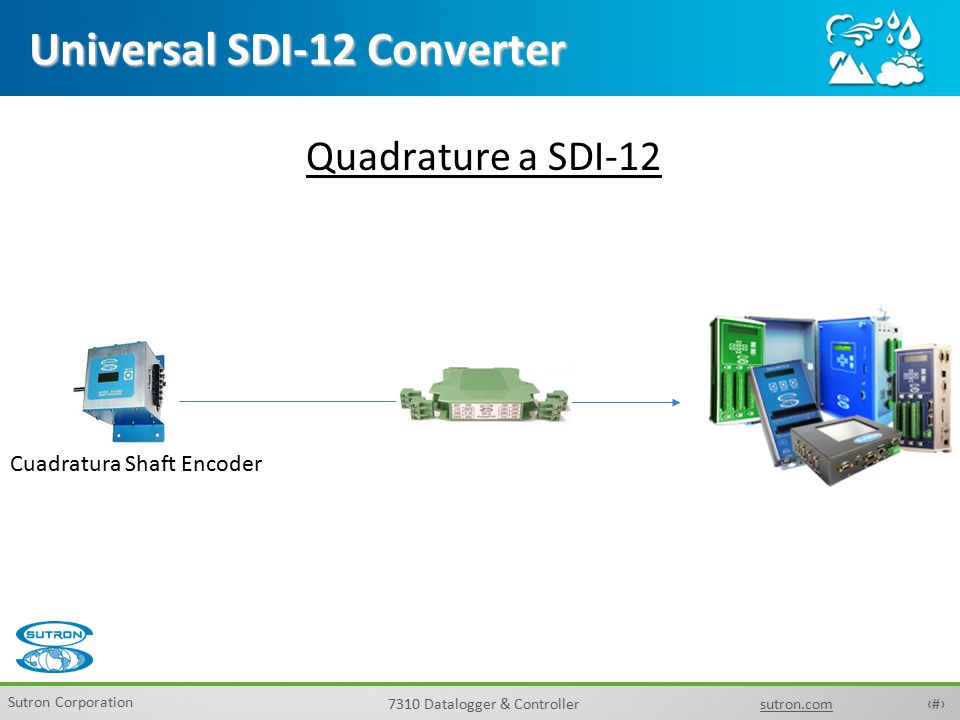

20 Universal SDI-12 Converter
Quadrature a SDI-12 Cuadratura Shaft Encoder

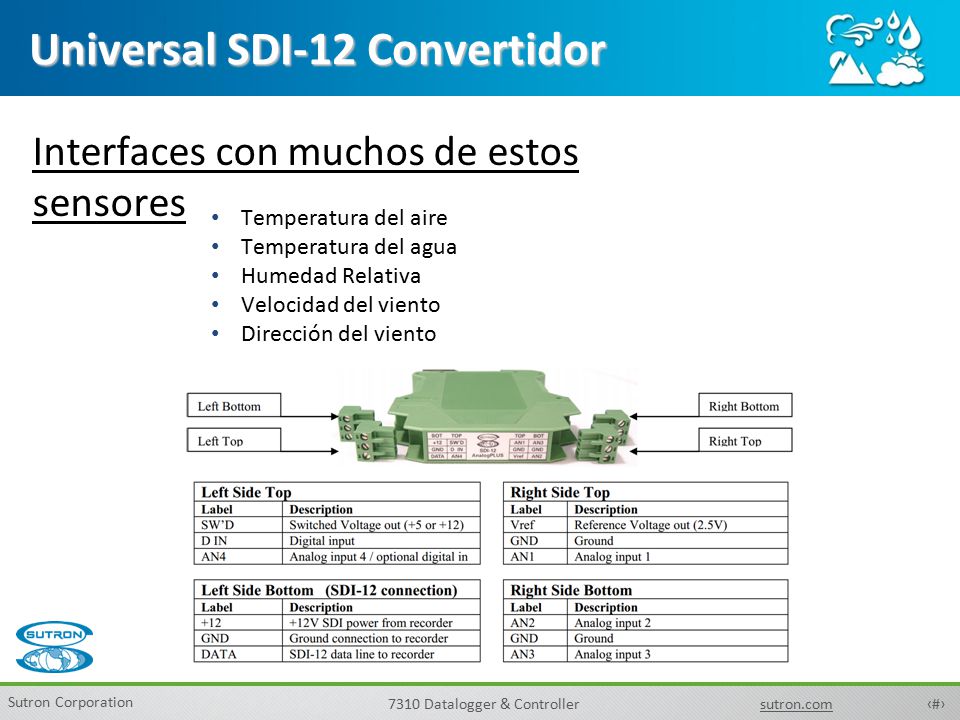

21 Universal SDI-12 Convertidor
Interfaces con muchos de estos sensores Temperatura del aire Temperatura del agua Humedad Relativa Velocidad del viento Dirección del viento
