1 Configuración del Router

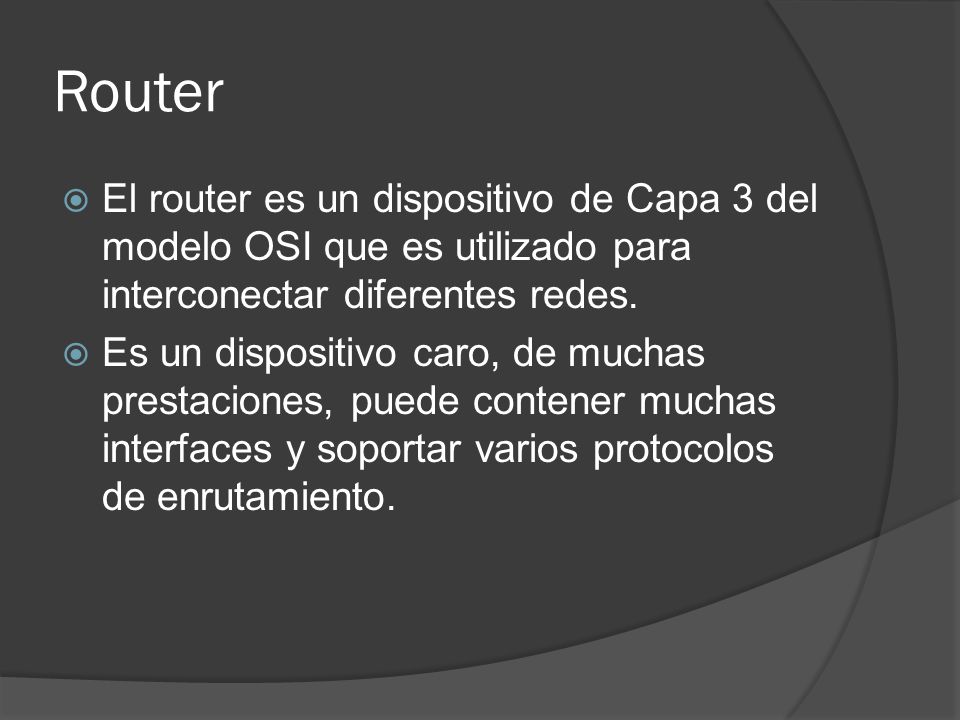

2 Router El router es un dispositivo de Capa 3 del modelo OSI que es utilizado para interconectar diferentes redes. Es un dispositivo caro, de muchas prestaciones, puede contener muchas interfaces y soportar varios protocolos de enrutamiento.

3 IOS del Router El router utiliza un S.O llamado IOS, Internetwork Operating System de Cisco. Presente en enrutadores, switches, A.P. Utilizado para administrar el hardware, funciones de conmutación, enrutamiento y acceso a los recursos de la red.

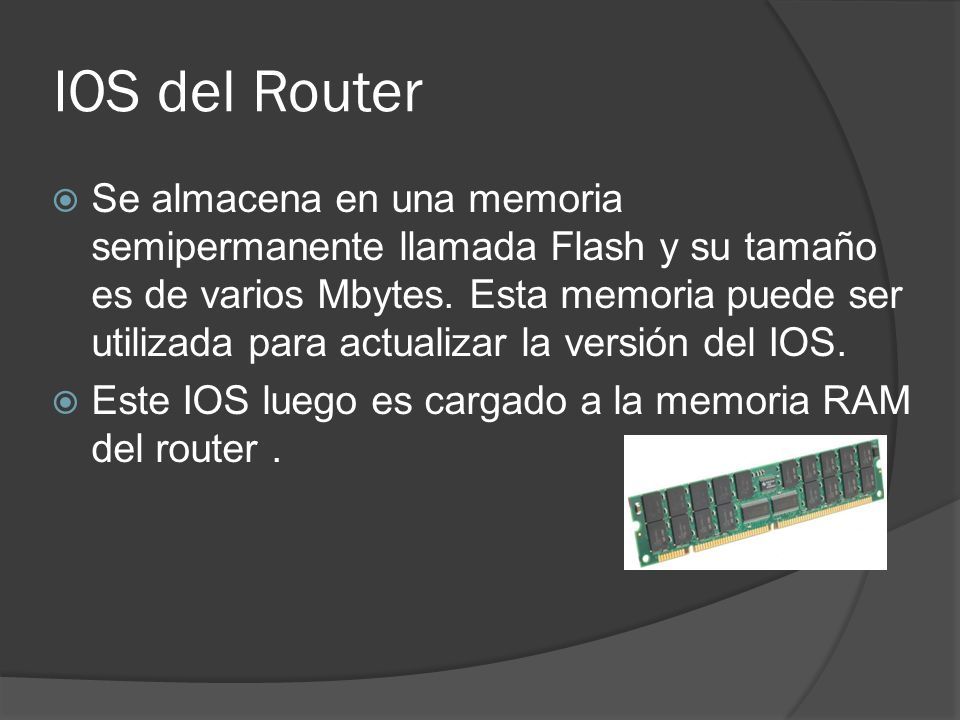

4 IOS del Router Se almacena en una memoria semipermanente llamada Flash y su tamaño es de varios Mbytes. Esta memoria puede ser utilizada para actualizar la versión del IOS. Este IOS luego es cargado a la memoria RAM del router .

5 Interfaces del Router Existen variedad de interfaces en un router: LAN
Ethernet, FastEthernet, GigabitEthernet, TokenRing WAN ISDN E1, T1, G.703 Análogas DSL

6 Gama de Routers

7 Router

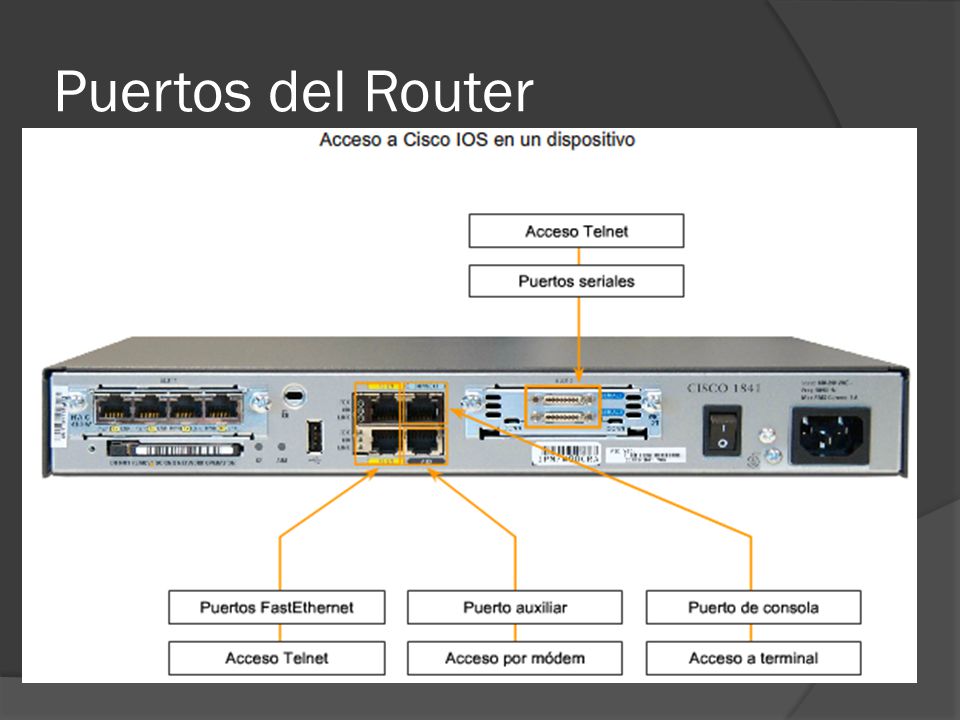

8 Puertos del Router

9 Métodos de acceso a un router
Se puede tener acceso al router por medio de los siguientes modos: Consola (cable celeste), conexión serial de baja velocidad. Conexión directa entre el PC y el Router (RJ45-DB9). No requiere que el equipo este configurado. Usualmente se utiliza un programa como Hyperterminal.

10 Métodos de acceso a un router

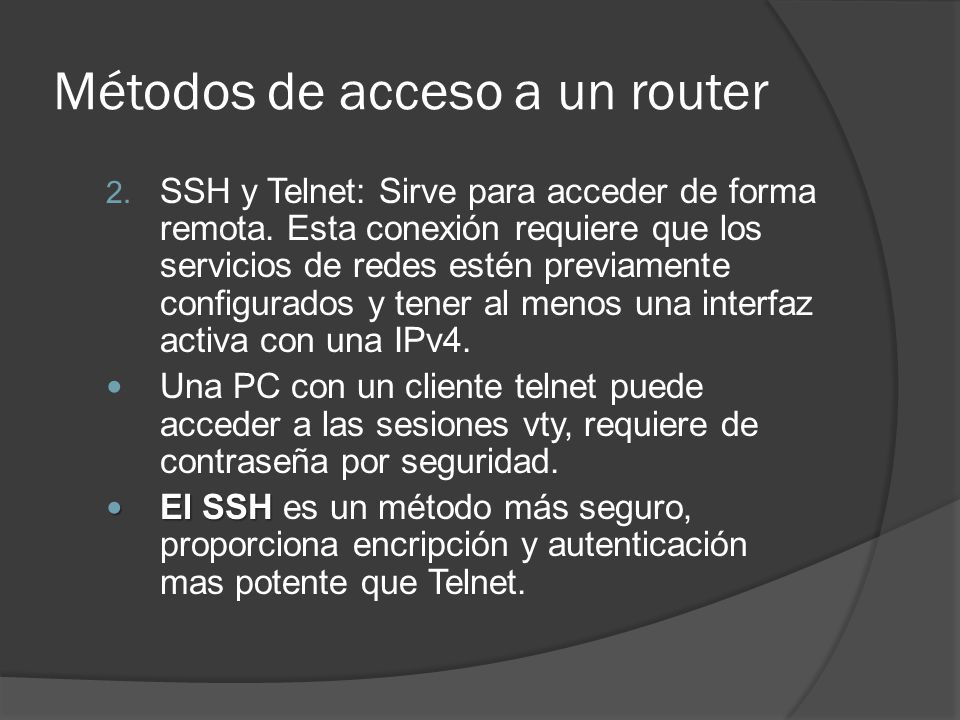

SSH y Telnet: Sirve para acceder de forma remota. Esta conexión requiere que los servicios de redes estén previamente configurados y tener al menos una interfaz activa con una IPv4. Una PC con un cliente telnet puede acceder a las sesiones vty, requiere de contraseña por seguridad. El SSH es un método más seguro, proporciona encripción y autenticación mas potente que Telnet.

11 Métodos de acceso a un router
Puerto Auxiliar: Conexión dial-up o telefónica mediante un modem o modem nulo conectado al puerto. No requiere que el equipo este configurado. Se prefiere el de consola, pues el de consola muestra los mensajes de error, depuración y puesta en marcha del equipo.

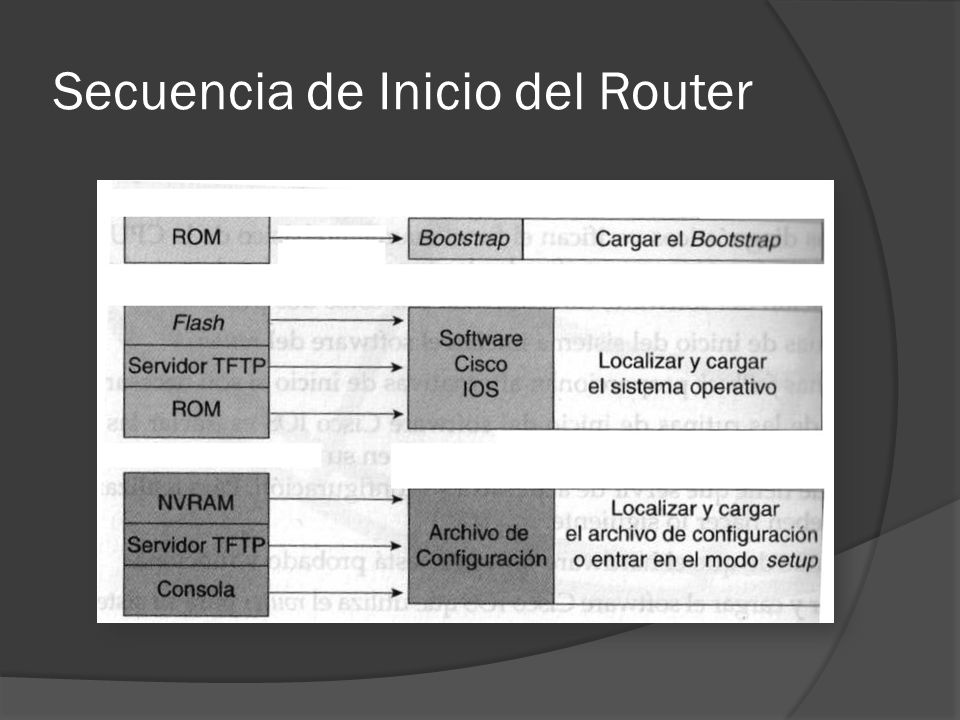

12 Secuencia de Inicio del Router

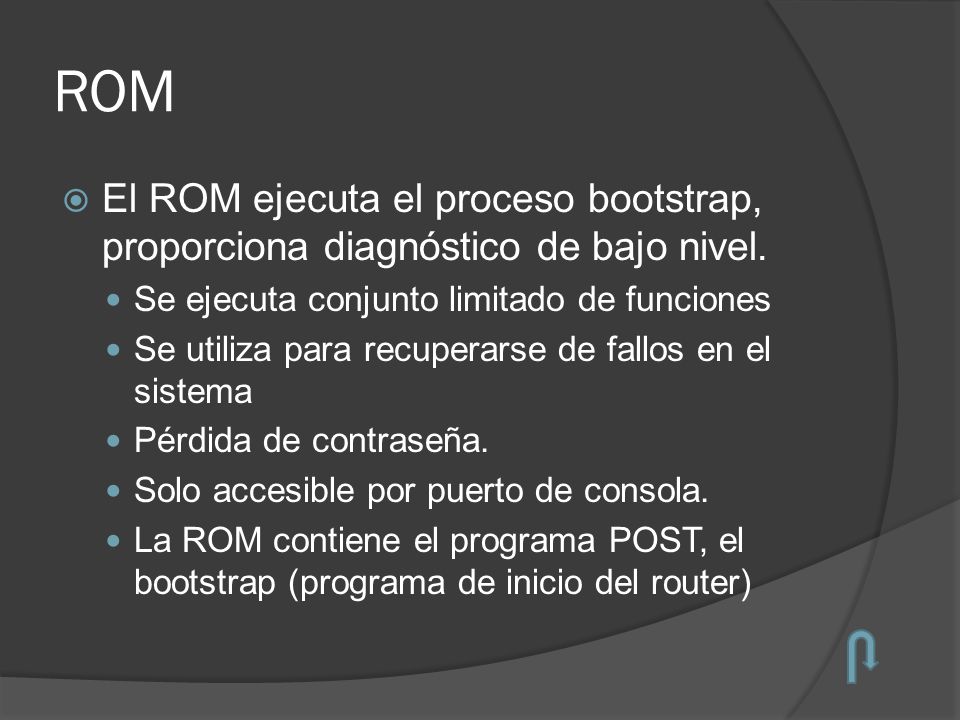

13 ROM El ROM ejecuta el proceso bootstrap, proporciona diagnóstico de bajo nivel. Se ejecuta conjunto limitado de funciones Se utiliza para recuperarse de fallos en el sistema Pérdida de contraseña. Solo accesible por puerto de consola. La ROM contiene el programa POST, el bootstrap (programa de inicio del router)

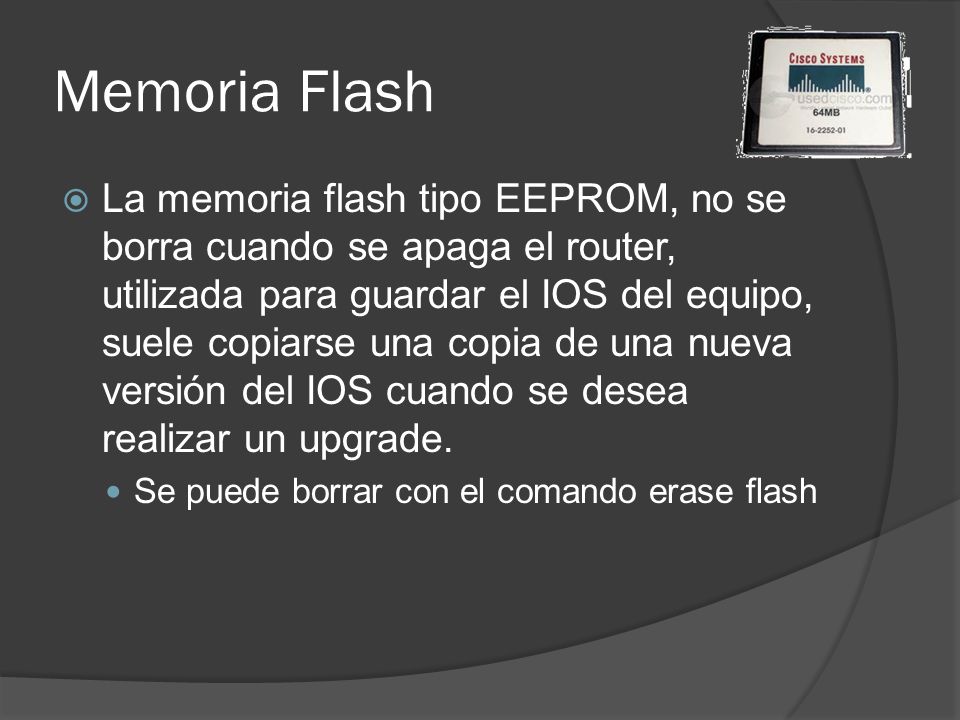

14 Memoria Flash La memoria flash tipo EEPROM, no se borra cuando se apaga el router, utilizada para guardar el IOS del equipo, suele copiarse una copia de una nueva versión del IOS cuando se desea realizar un upgrade. Se puede borrar con el comando erase flash

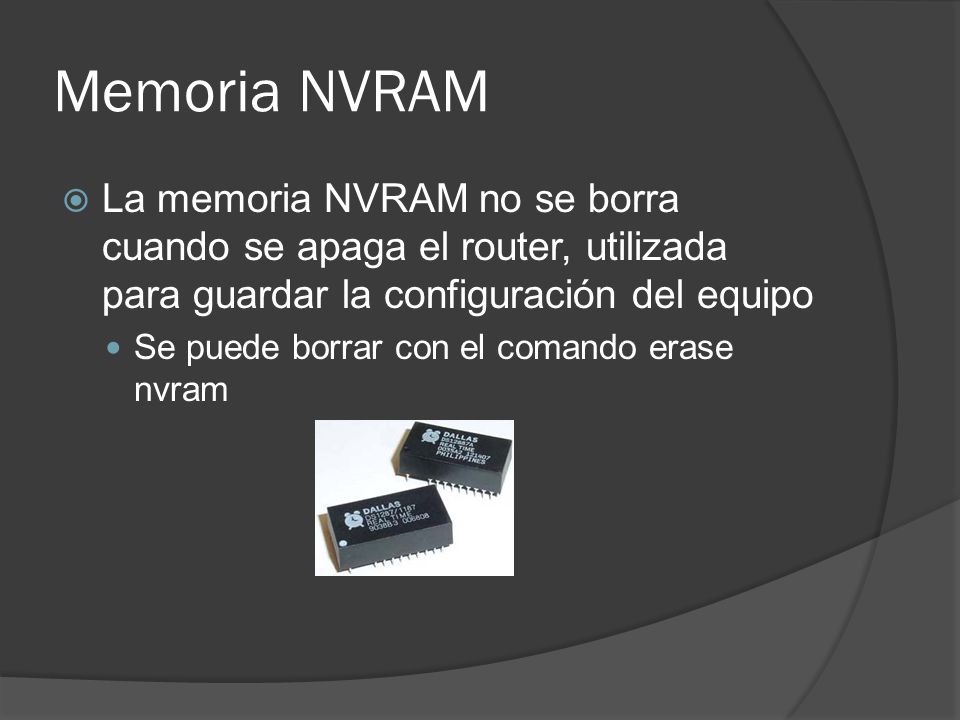

15 Memoria NVRAM La memoria NVRAM no se borra cuando se apaga el router, utilizada para guardar la configuración del equipo Se puede borrar con el comando erase nvram

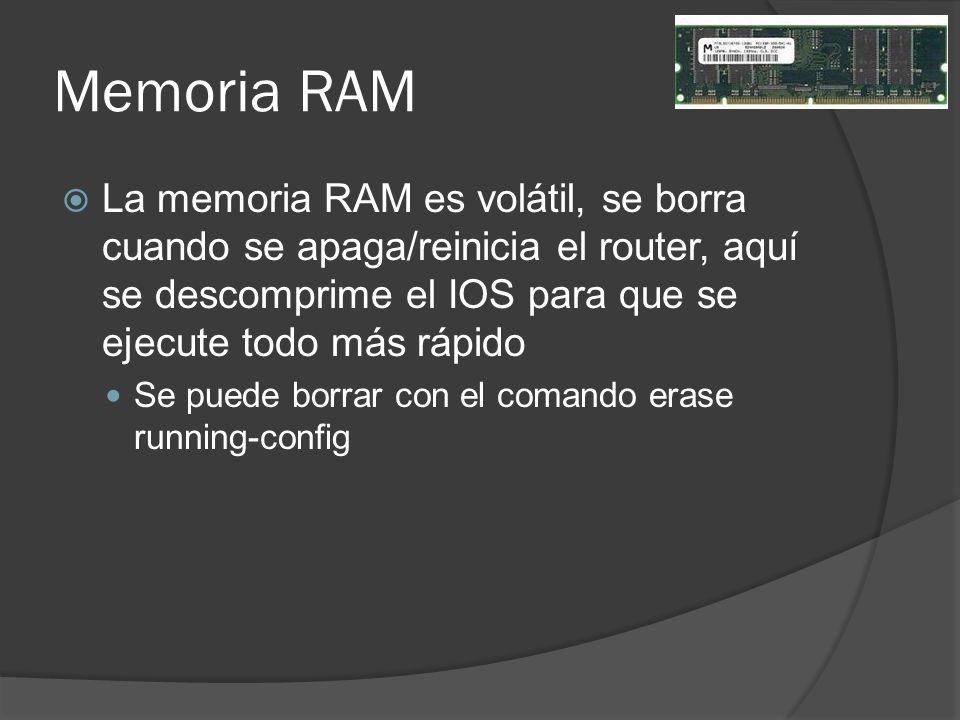

16 Memoria RAM La memoria RAM es volátil, se borra cuando se apaga/reinicia el router, aquí se descomprime el IOS para que se ejecute todo más rápido Se puede borrar con el comando erase running-config

17 Modos de Operación del Router
Cada modo se utiliza para cumplir determinadas tareas y tiene un conjunto específico de comandos cuando el modo esta habilitado. Modo ROM Modo Setup Modo usuario (>) Modo privilegiado (#) Modo configuración global

18 Modos de Operación del Router

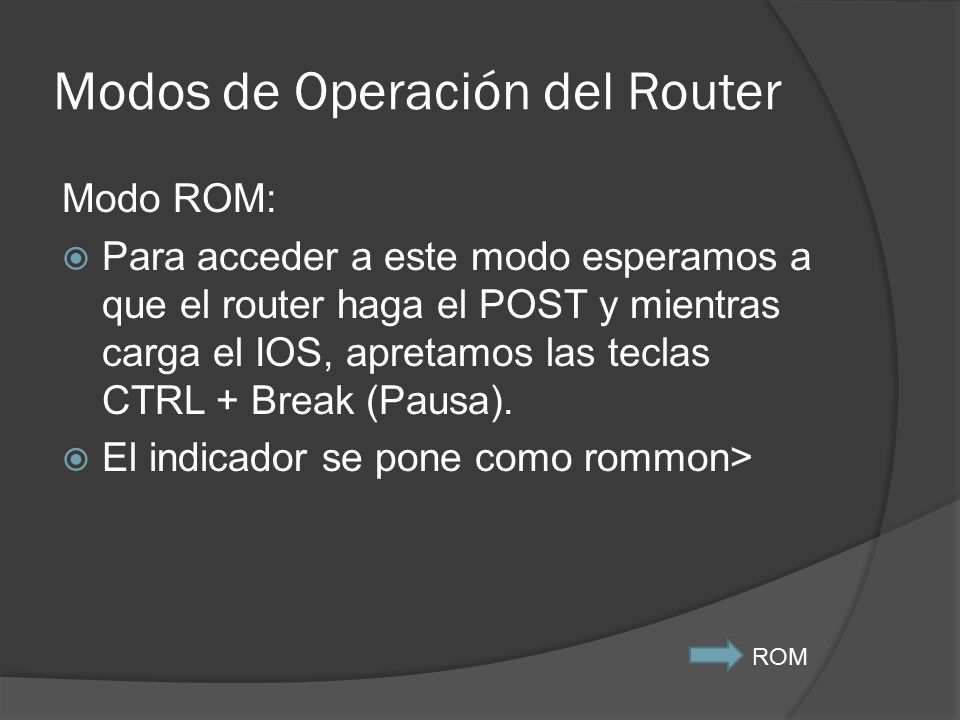

Modo ROM: Para acceder a este modo esperamos a que el router haga el POST y mientras carga el IOS, apretamos las teclas CTRL + Break (Pausa). El indicador se pone como rommon> ROM

19 Modos de Operación del Router

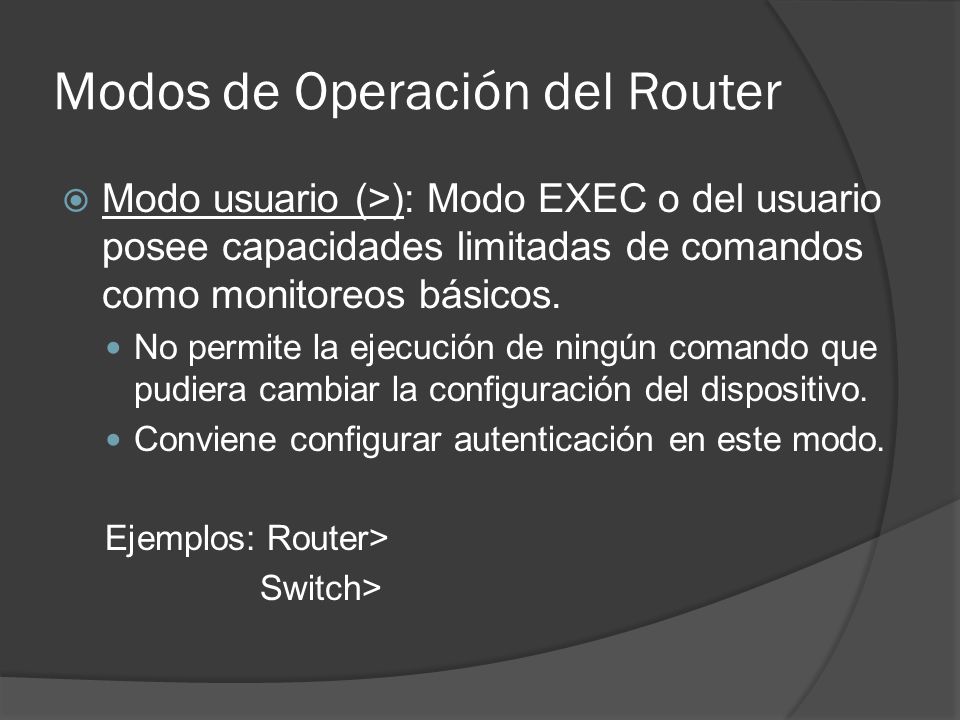

Modo usuario (>): Modo EXEC o del usuario posee capacidades limitadas de comandos como monitoreos básicos. No permite la ejecución de ningún comando que pudiera cambiar la configuración del dispositivo. Conviene configurar autenticación en este modo. Ejemplos: Router> Switch>

20 Modos de Operación del Router
Modo privilegiado(#): Modo EXEC privilegiado permite la ejecución de comandos de configuración y administración. Termina con el símbolo #. Conviene configurar autenticación en este modo. El comando enable o en habilita este modo, el disable lo vuelve al modo EXEC usuario Ejemplos: Router# Switch#

21 Modos de Operación del Router

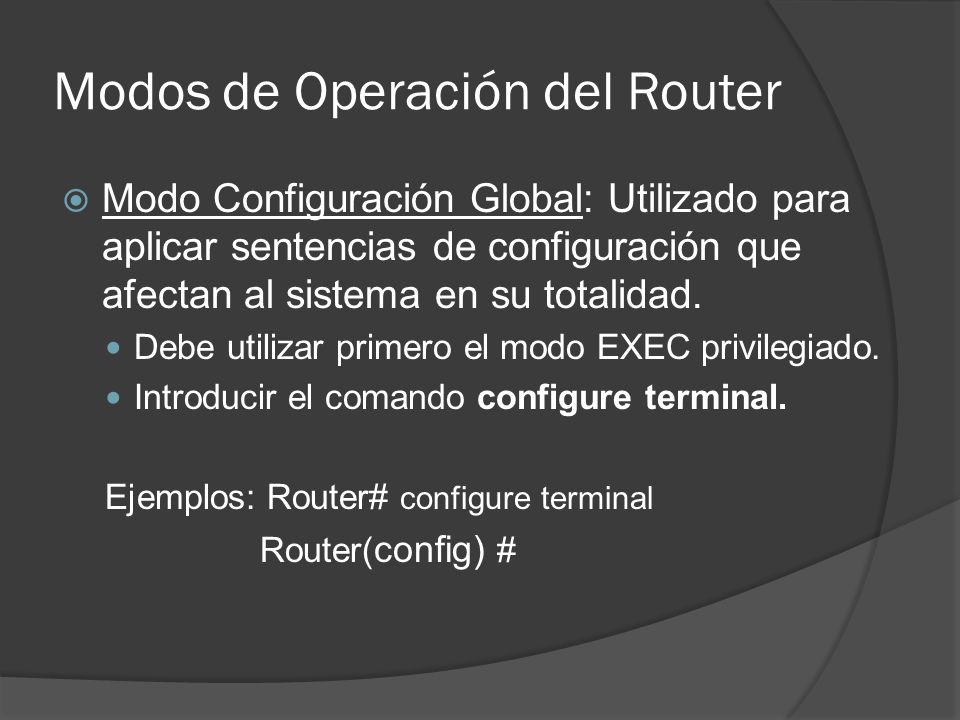

Modo Configuración Global: Utilizado para aplicar sentencias de configuración que afectan al sistema en su totalidad. Debe utilizar primero el modo EXEC privilegiado. Introducir el comando configure terminal. Ejemplos: Router# configure terminal Router(config) #

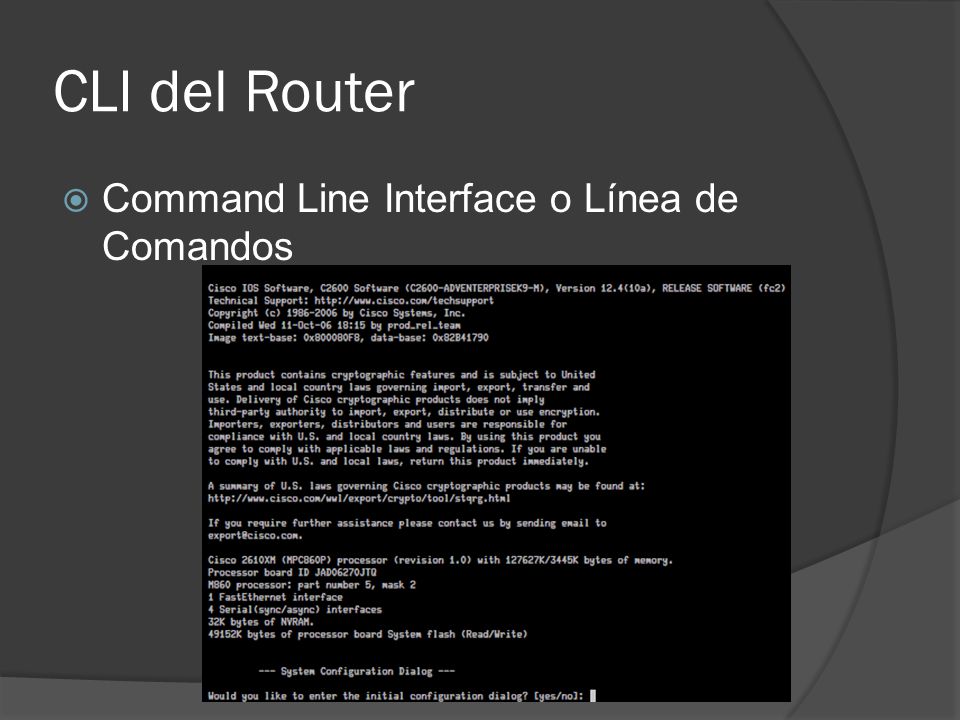

22 CLI del Router Command Line Interface o Línea de Comandos

23 Verificación básica del Router
Se puede ver mostrar información del router con el comando show version. Este comando se puede ejecutar en el modo Exec Usuario. Muy útil para conocer la configuración del hardware, la versión del software, cantidad de interfaces, los nombres de los archivos IOS.

24 Verificación básica del Router

25 Verificación básica del Router
Ingresando el comando show processes despliega información acerca de los procesos activos. Ingresando el comando show mem despliega estadísticas de la memoria del router, incluyendo la memoria libre del pool.

26 Configuración básica del router

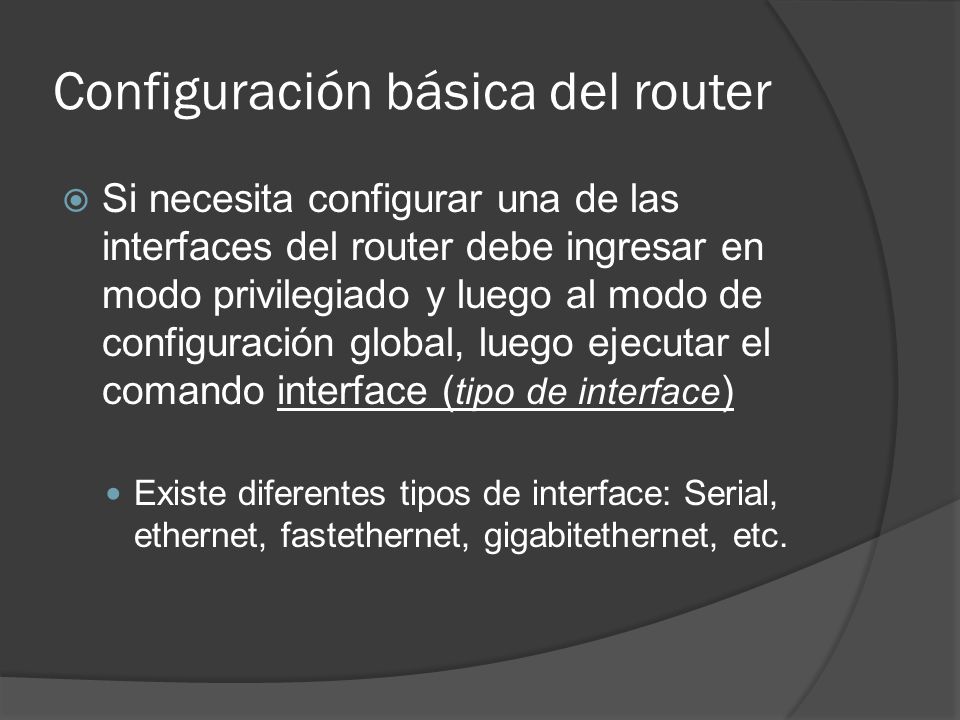

Si necesita configurar una de las interfaces del router debe ingresar en modo privilegiado y luego al modo de configuración global, luego ejecutar el comando interface (tipo de interface) Existe diferentes tipos de interface: Serial, ethernet, fastethernet, gigabitethernet, etc.

27 Configuración básica del router
Por defecto las interfaces están desactivadas, para activarlas introduzca el comando no shut. El comando shut o shutdown desactiva una interfaz.

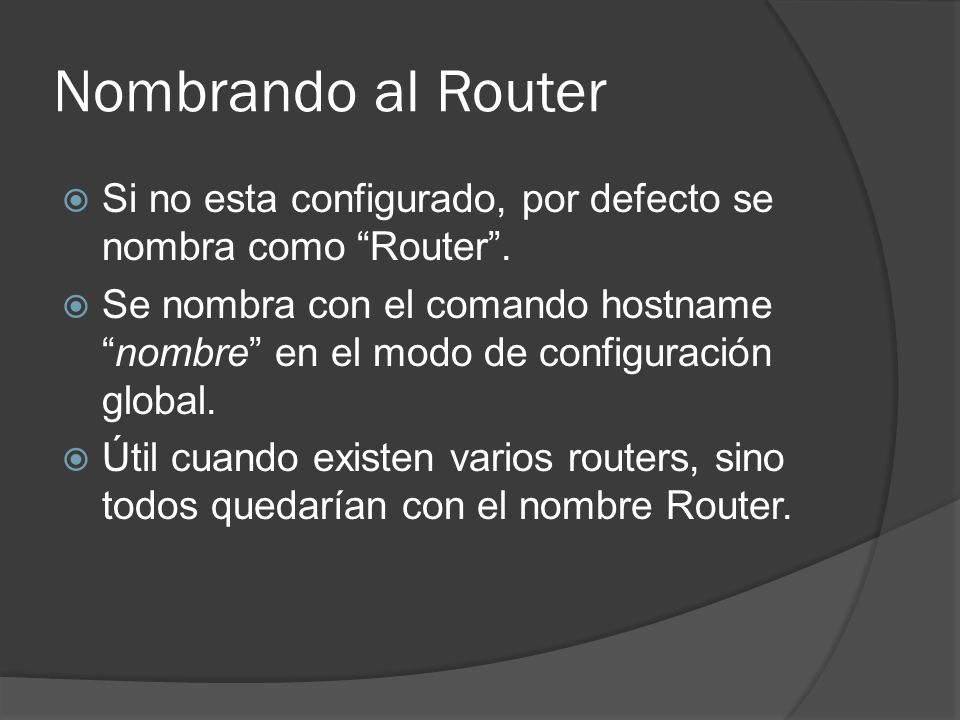

28 Nombrando al Router Si no esta configurado, por defecto se nombra como “Router”. Se nombra con el comando hostname “nombre” en el modo de configuración global. Útil cuando existen varios routers, sino todos quedarían con el nombre Router.

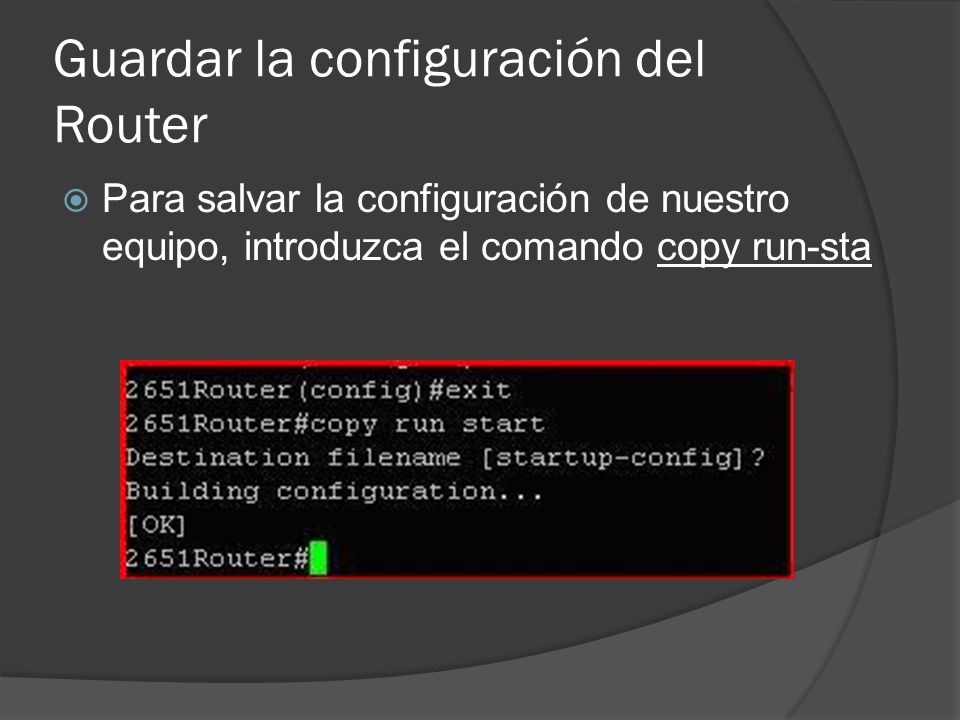

29 Guardar la configuración del Router
Para salvar la configuración de nuestro equipo, introduzca el comando copy run-sta
