Ventajas y desventajas del ultrasonido

Presentación del tema: "Ventajas y desventajas del ultrasonido"— Transcripción de la presentación:

1 Ventajas y desventajas del ultrasonido
Jose Gerardo Barbosa Aranda Agustín Solís Ramírez Gabriel González Zamarripa Alejandro Orozco López Luis Ángel González Rodríguez Aldo Fabián Pozos Gutiérrez 10° A T/V 28 de Febrero del 2013

2 Introducción El método se basa en la medición de la propagación del sonido en el medio que constituye la pieza a analizar y tiene aplicación en todo tipo de materiales.

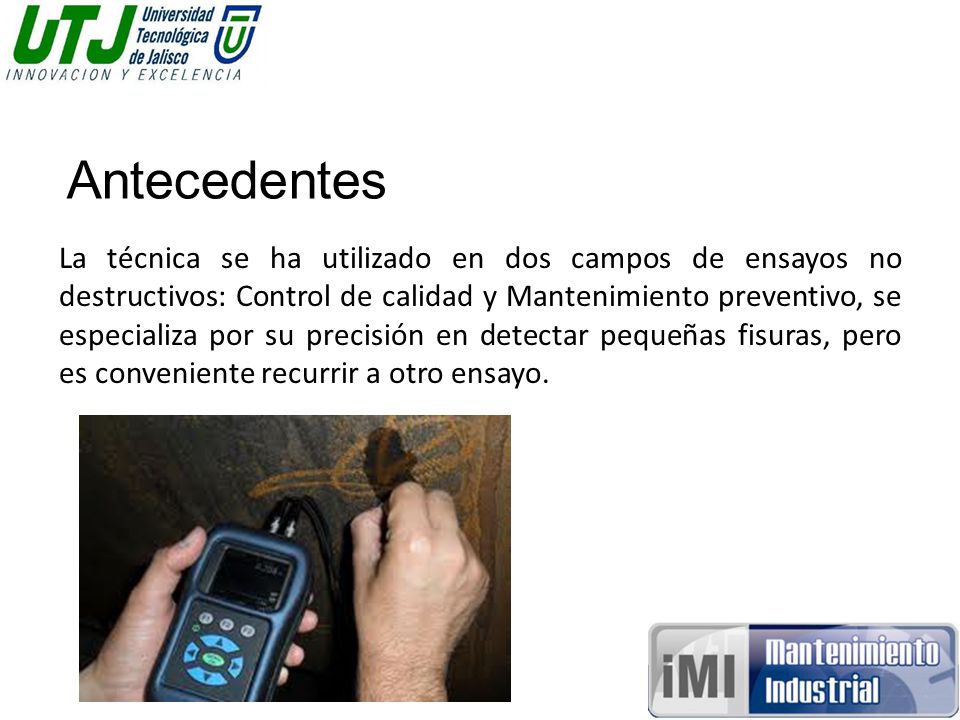

3 Antecedentes La técnica se ha utilizado en dos campos de ensayos no destructivos: Control de calidad y Mantenimiento preventivo, se especializa por su precisión en detectar pequeñas fisuras, pero es conveniente recurrir a otro ensayo.

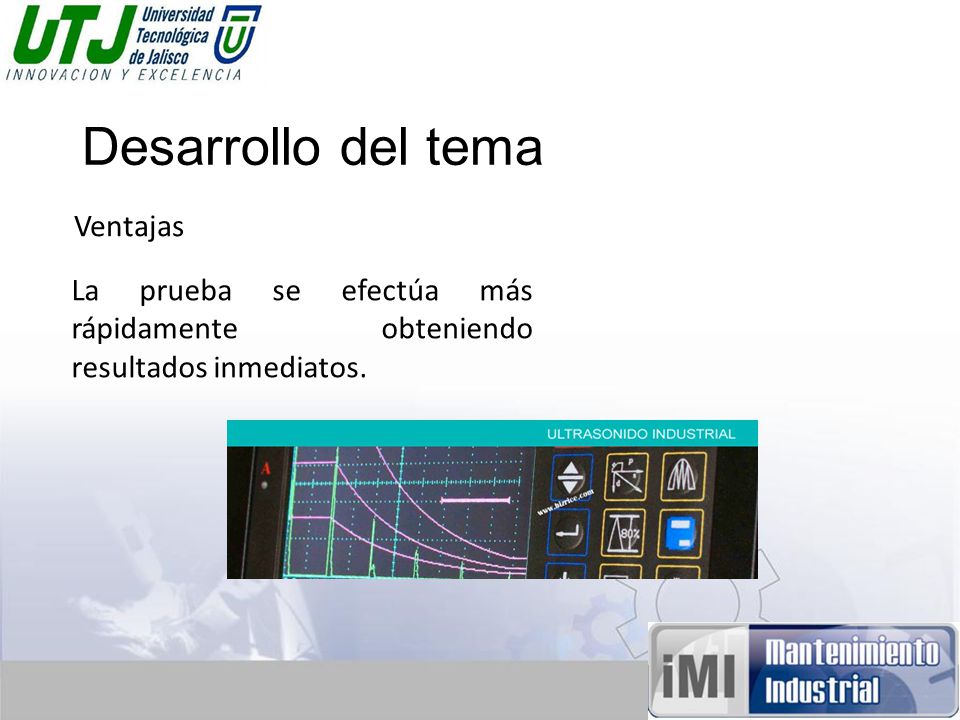

4 Desarrollo del tema Ventajas
La prueba se efectúa más rápidamente obteniendo resultados inmediatos.

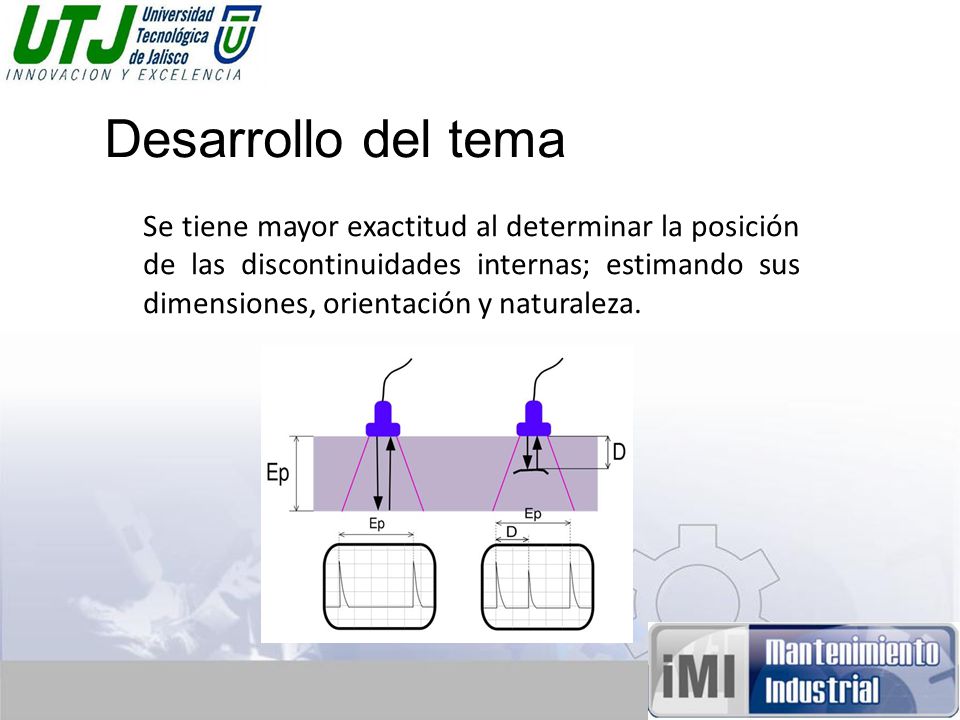

5 Desarrollo del tema Se tiene mayor exactitud al determinar la posición de las discontinuidades internas; estimando sus dimensiones, orientación y naturaleza.

6 Alta sensibilidad para detectar discontinuidades pequeñas.

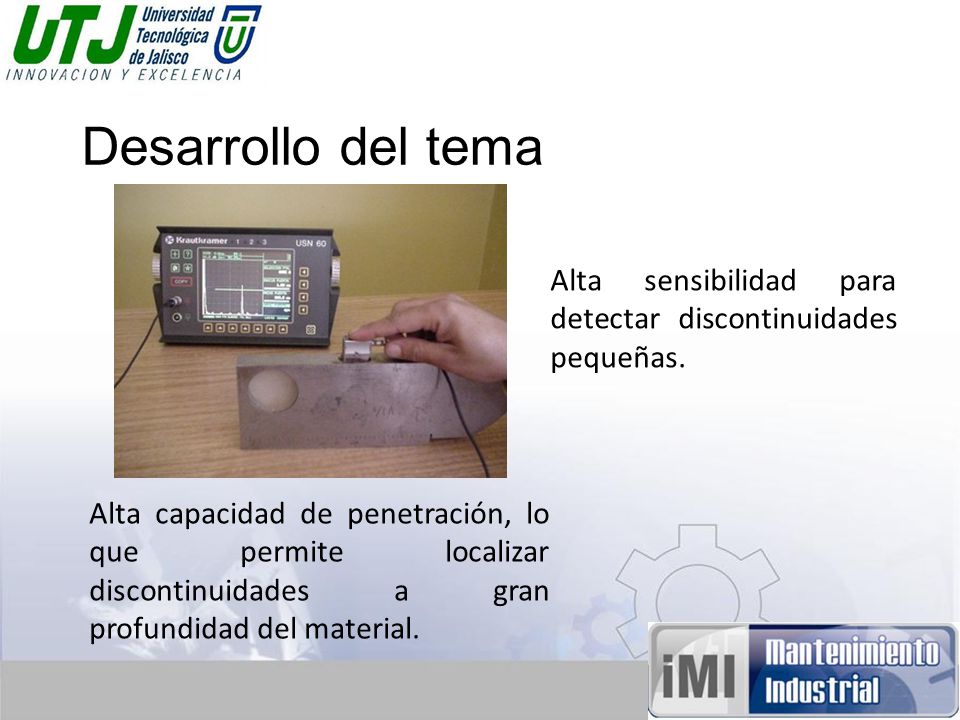

Desarrollo del tema Alta sensibilidad para detectar discontinuidades pequeñas. Alta capacidad de penetración, lo que permite localizar discontinuidades a gran profundidad del material.

7 Desarrollo del tema Buena resolución que permite diferenciar dos discontinuidades próximas entre si. Sólo requiere acceso por un lado del objeto a inspeccionar. No requiere de condiciones especiales de seguridad.

8 Limitaciones o desventajas

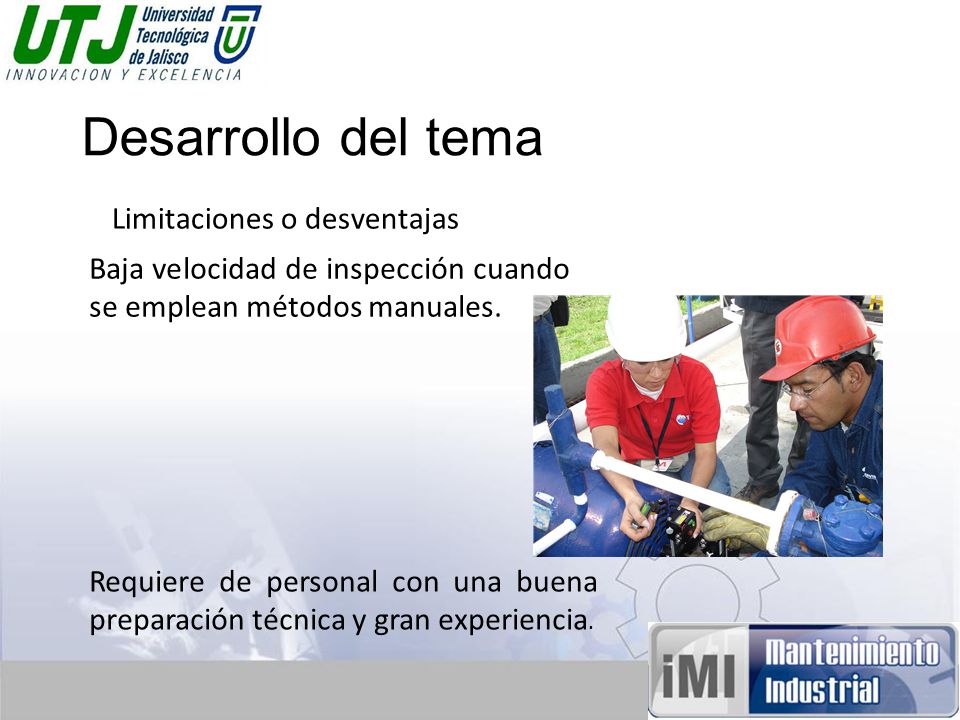

Desarrollo del tema Limitaciones o desventajas Baja velocidad de inspección cuando se emplean métodos manuales. Requiere de personal con una buena preparación técnica y gran experiencia.

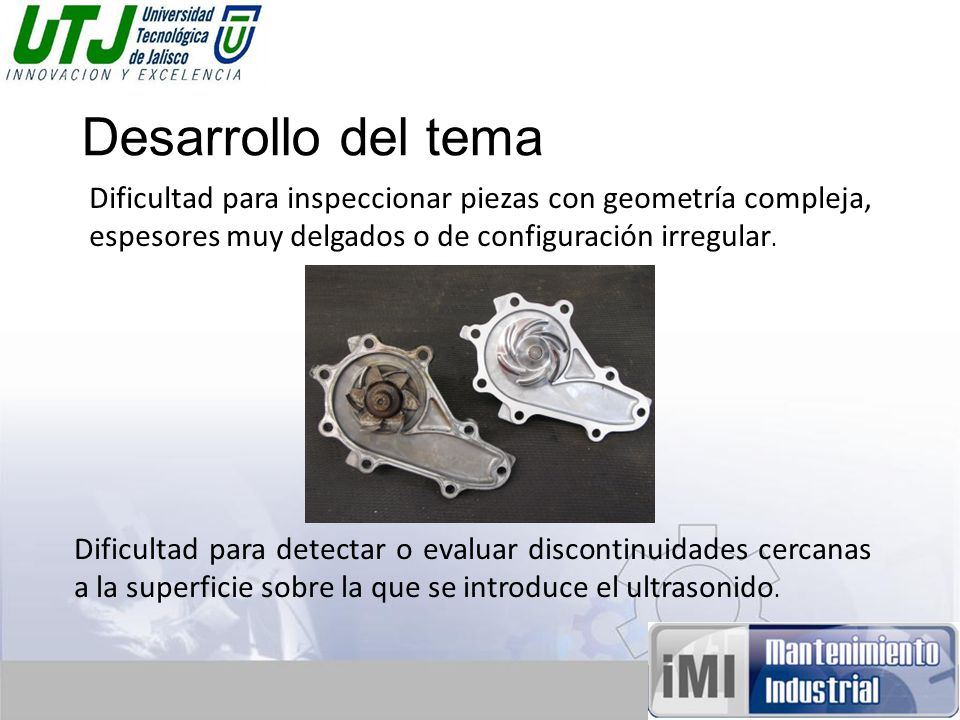

9 Desarrollo del tema Dificultad para inspeccionar piezas con geometría compleja, espesores muy delgados o de configuración irregular. Dificultad para detectar o evaluar discontinuidades cercanas a la superficie sobre la que se introduce el ultrasonido.

10 Requiere de patrones de calibración y referencia.

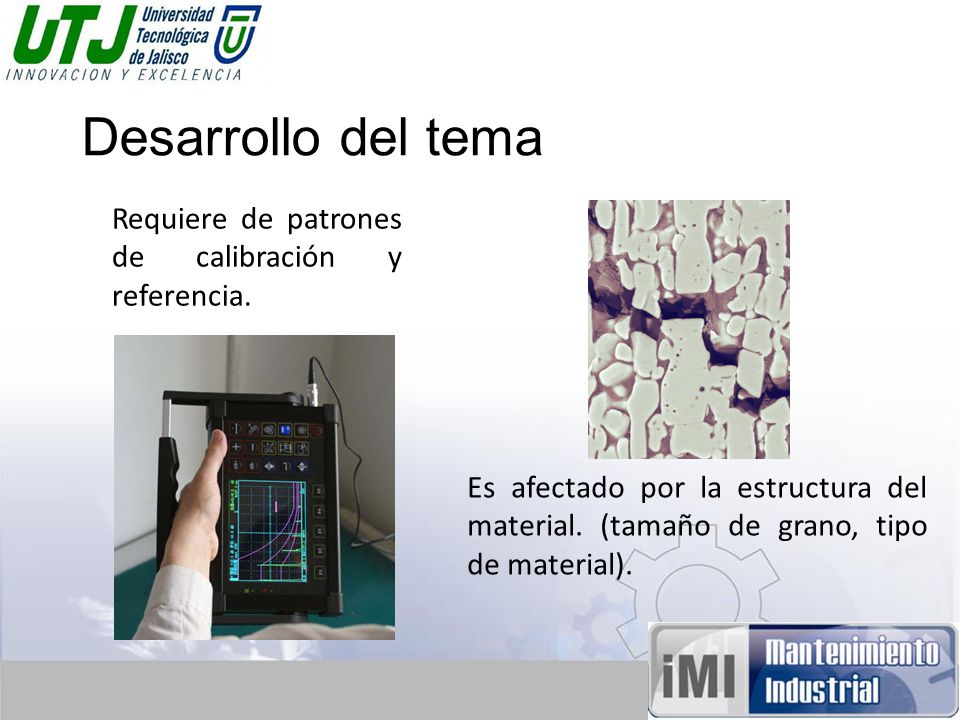

Desarrollo del tema Requiere de patrones de calibración y referencia. Es afectado por la estructura del material. (tamaño de grano, tipo de material).

11 Alto costo del equipo. Se requiere de agente acoplante.
Desarrollo del tema Alto costo del equipo. Se requiere de agente acoplante.

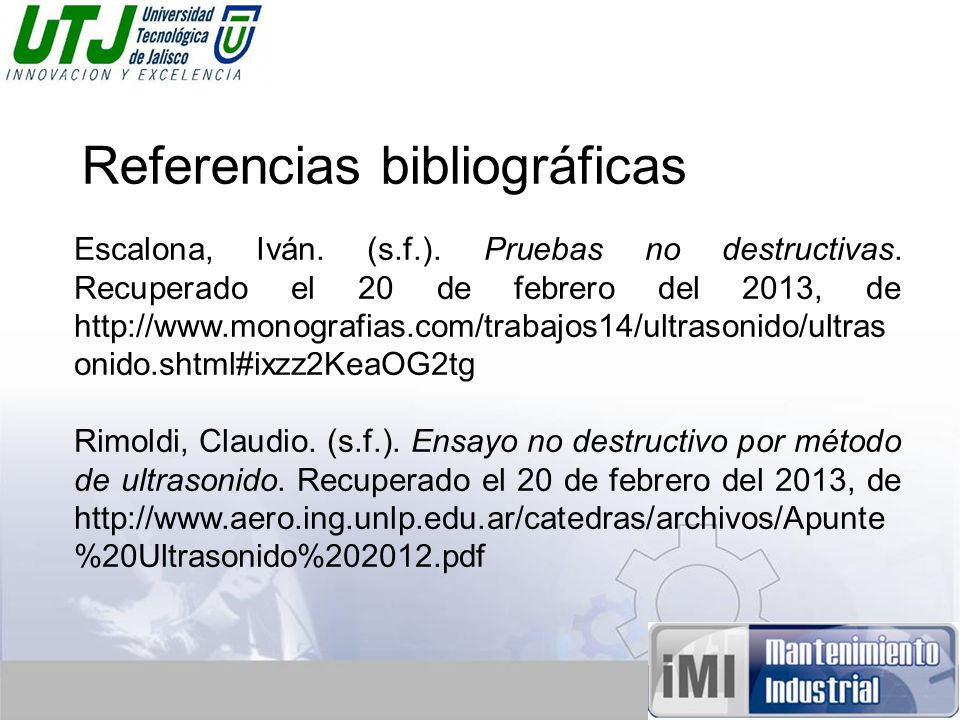

12 Referencias bibliográficas
Escalona, Iván. (s.f.). Pruebas no destructivas. Recuperado el 20 de febrero del 2013, de Rimoldi, Claudio. (s.f.). Ensayo no destructivo por método de ultrasonido. Recuperado el 20 de febrero del 2013, de
