Tema 3: Sensores y Actuadores

Presentación del tema: "Tema 3: Sensores y Actuadores"— Transcripción de la presentación:

1 Tema 3: Sensores y Actuadores
Robótica Inteligente Tema 3: Sensores y Actuadores L. Enrique Sucar Marco López ITESM Cuernavaca

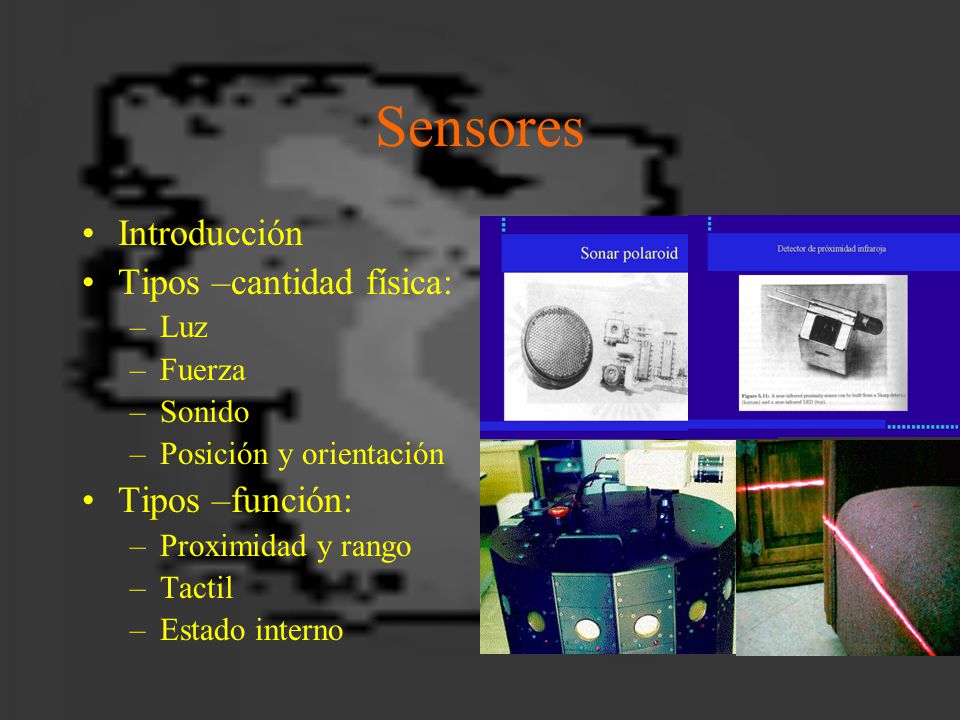

2 Sensores Introducción Tipos –cantidad física: Tipos –función: Luz
Fuerza Sonido Posición y orientación Tipos –función: Proximidad y rango Tactil Estado interno

3 Introducción Los sensores permiten al robot percibir su medio ambiente y su estado interno Dos tipos básicos: Sensores de estado interno Sensores de estado externo Desde otro punto de vista se pueden clasificar en: Activos: emiten energía o modifican el ambiente Pasivos: reciben energía pasivamente

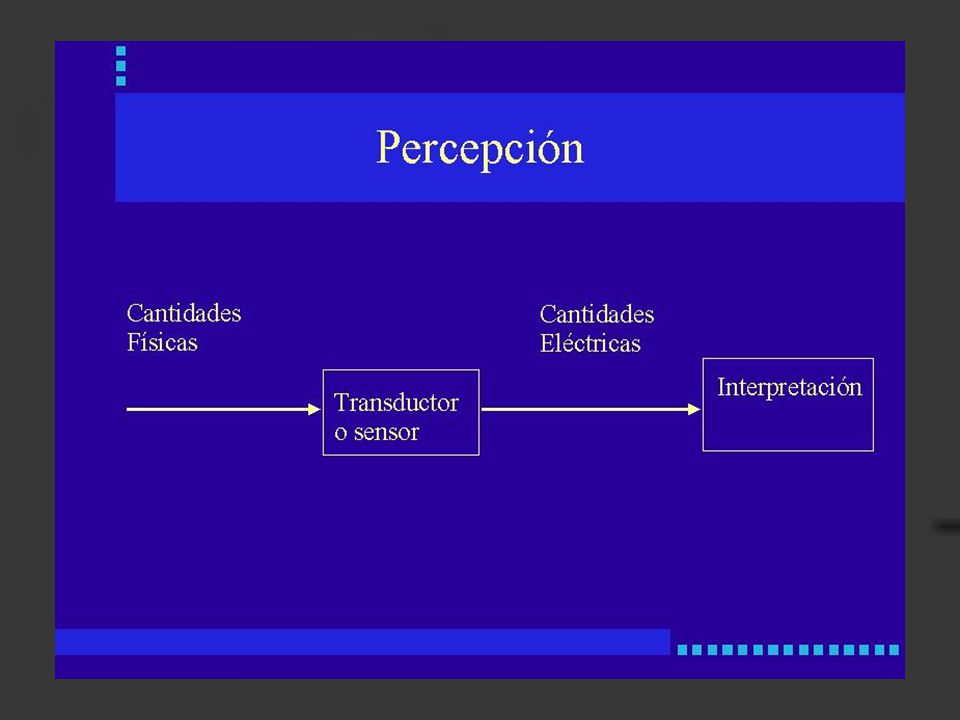

4

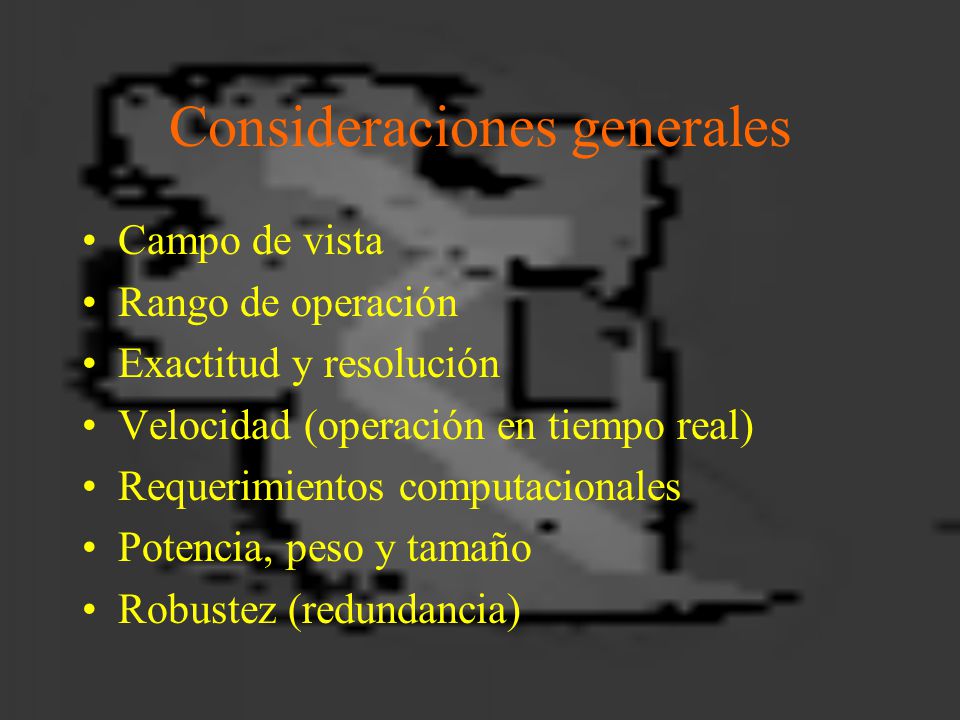

5 Consideraciones generales
Campo de vista Rango de operación Exactitud y resolución Velocidad (operación en tiempo real) Requerimientos computacionales Potencia, peso y tamaño Robustez (redundancia)

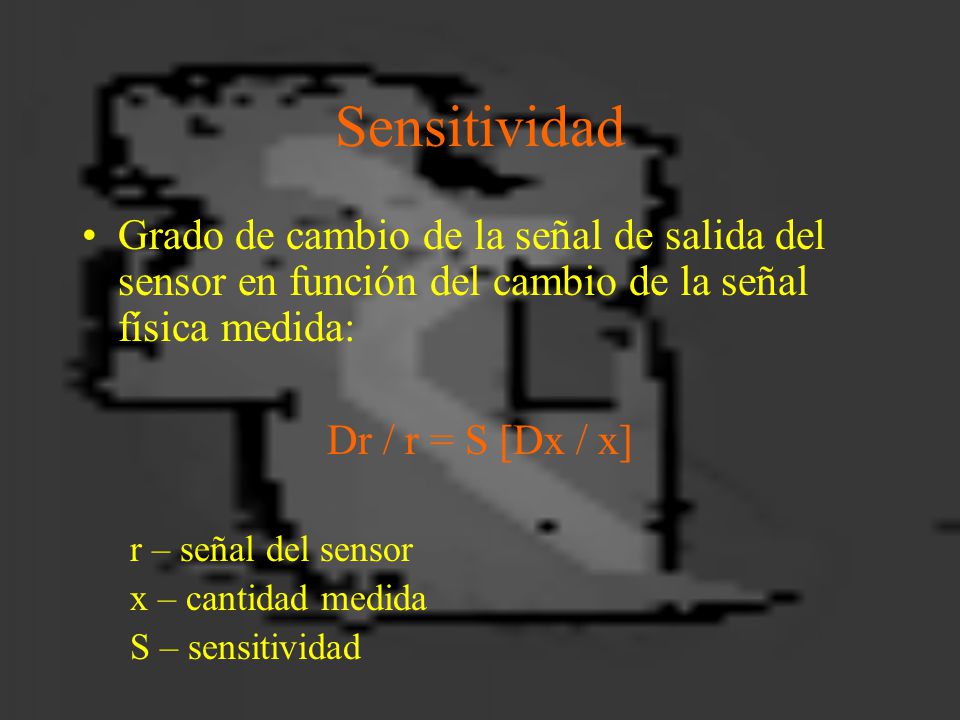

6 Sensitividad Grado de cambio de la señal de salida del sensor en función del cambio de la señal física medida: Dr / r = S [Dx / x] r – señal del sensor x – cantidad medida S – sensitividad

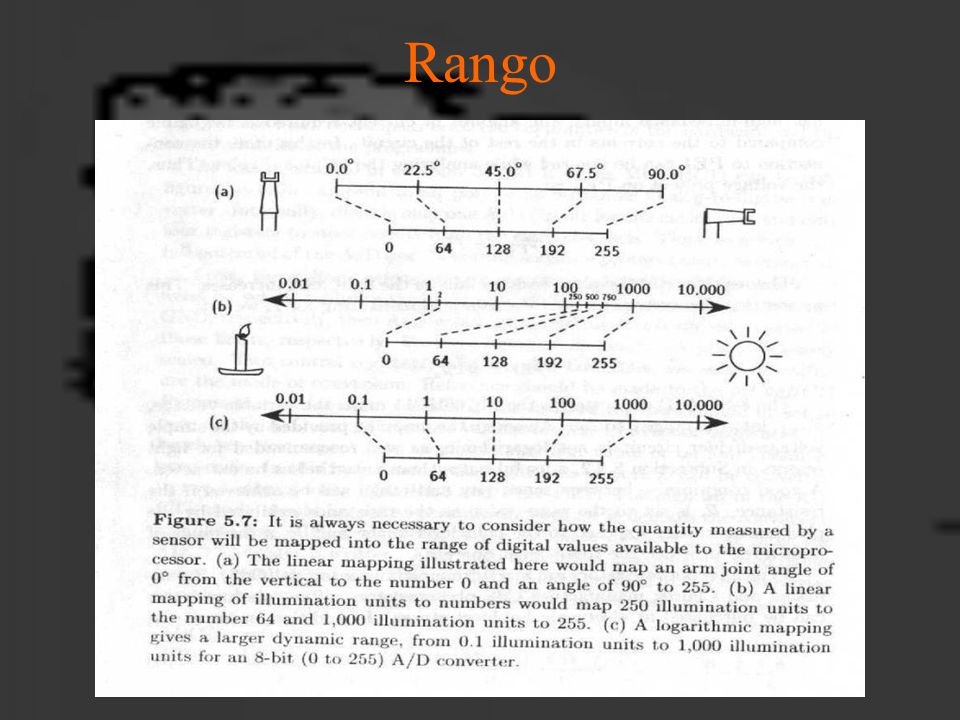

7 Rango

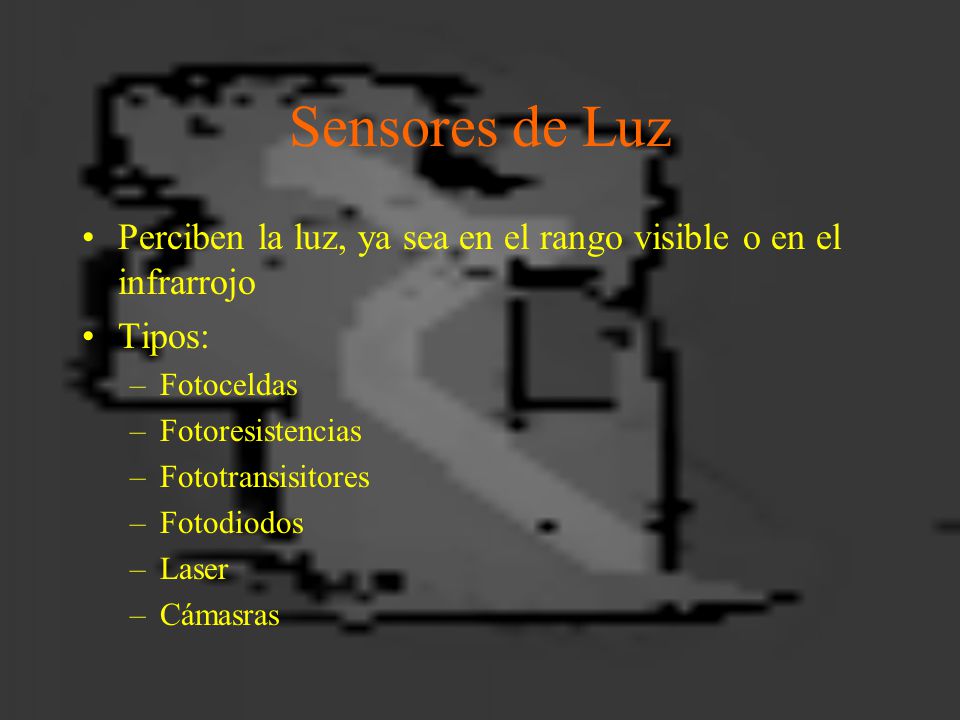

8 Sensores de Luz Perciben la luz, ya sea en el rango visible o en el infrarrojo Tipos: Fotoceldas Fotoresistencias Fototransisitores Fotodiodos Laser Cámasras

9 Fotoresistencias

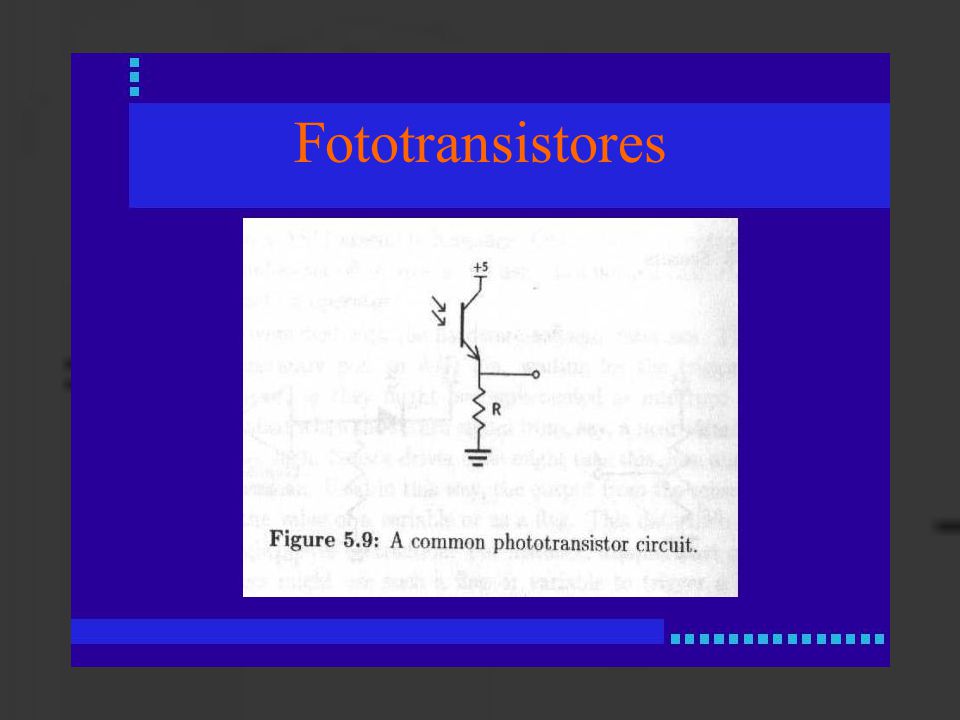

10 Fototransistores

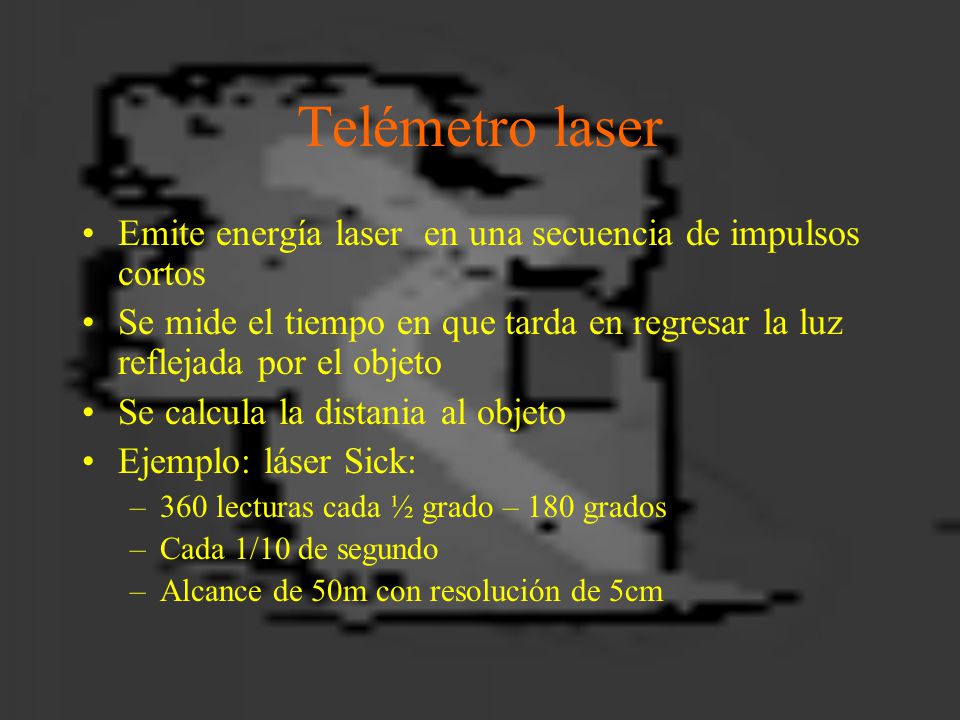

11 Telémetro laser Emite energía laser en una secuencia de impulsos cortos Se mide el tiempo en que tarda en regresar la luz reflejada por el objeto Se calcula la distania al objeto Ejemplo: láser Sick: 360 lecturas cada ½ grado – 180 grados Cada 1/10 de segundo Alcance de 50m con resolución de 5cm

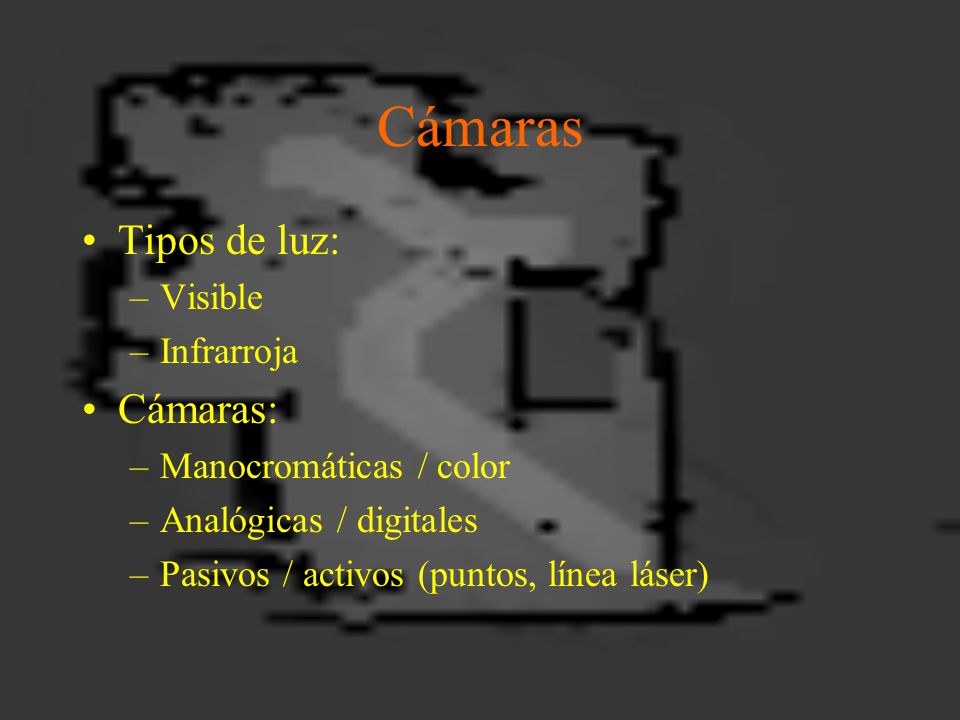

12 Cámaras Tipos de luz: Cámaras: Visible Infrarroja
Manocromáticas / color Analógicas / digitales Pasivos / activos (puntos, línea láser)

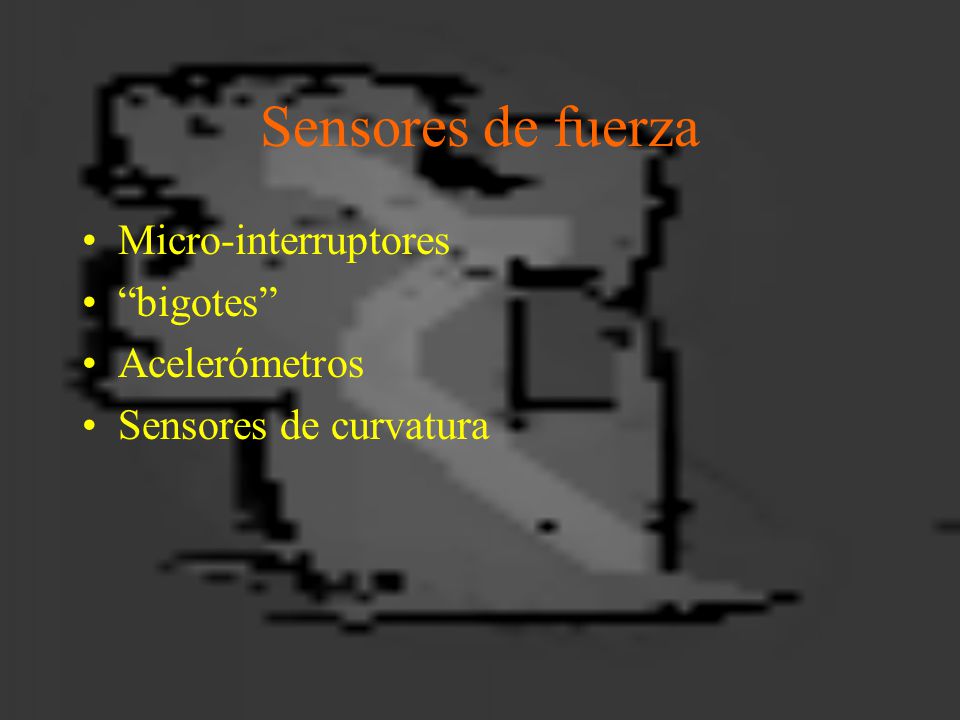

13 Sensores de fuerza Micro-interruptores “bigotes” Acelerómetros
Sensores de curvatura

14

15

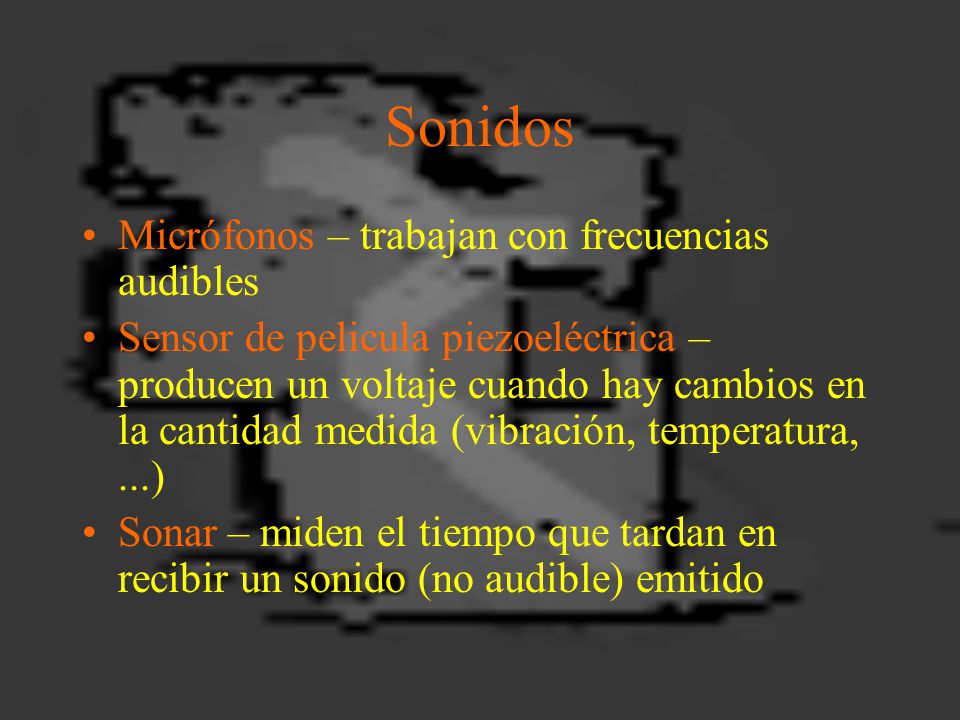

16 Sonidos Micrófonos – trabajan con frecuencias audibles
Sensor de pelicula piezoeléctrica – producen un voltaje cuando hay cambios en la cantidad medida (vibración, temperatura, ...) Sonar – miden el tiempo que tardan en recibir un sonido (no audible) emitido

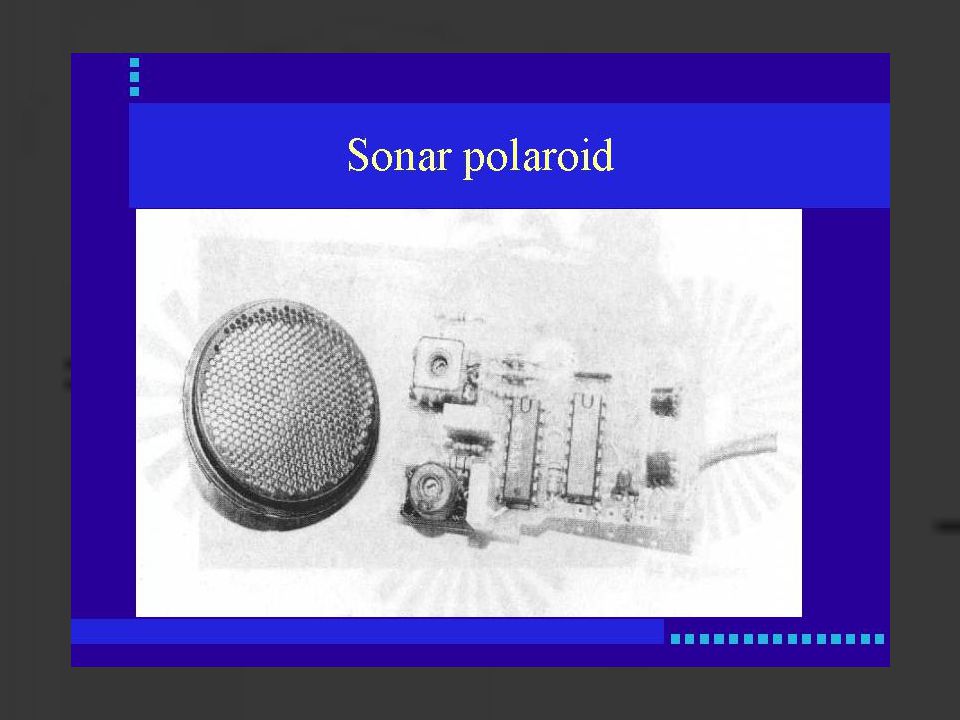

17

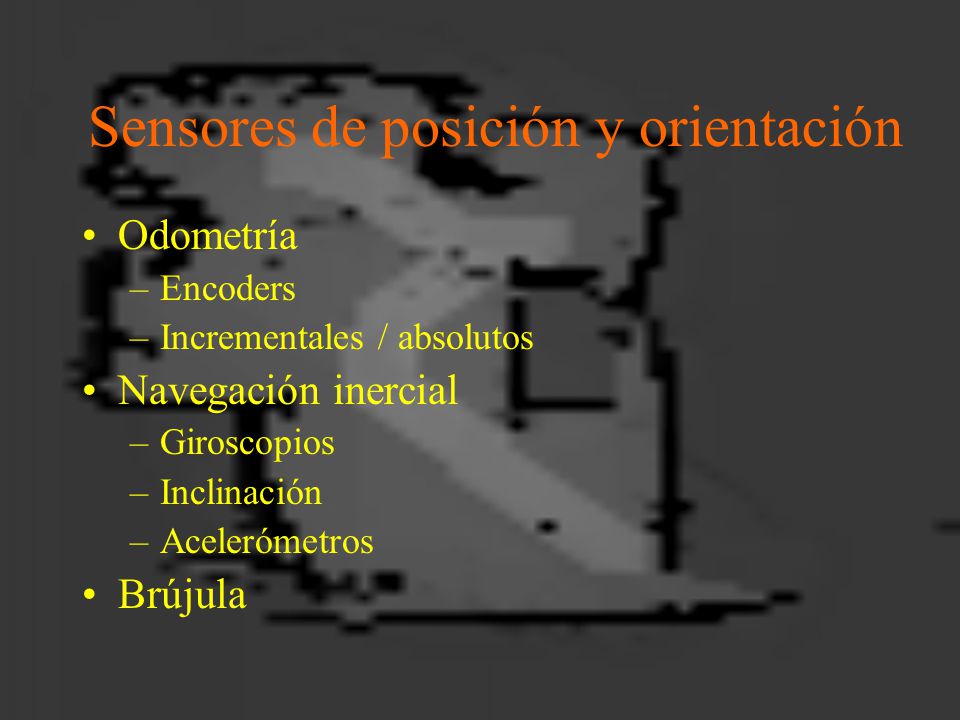

18 Sensores de posición y orientación

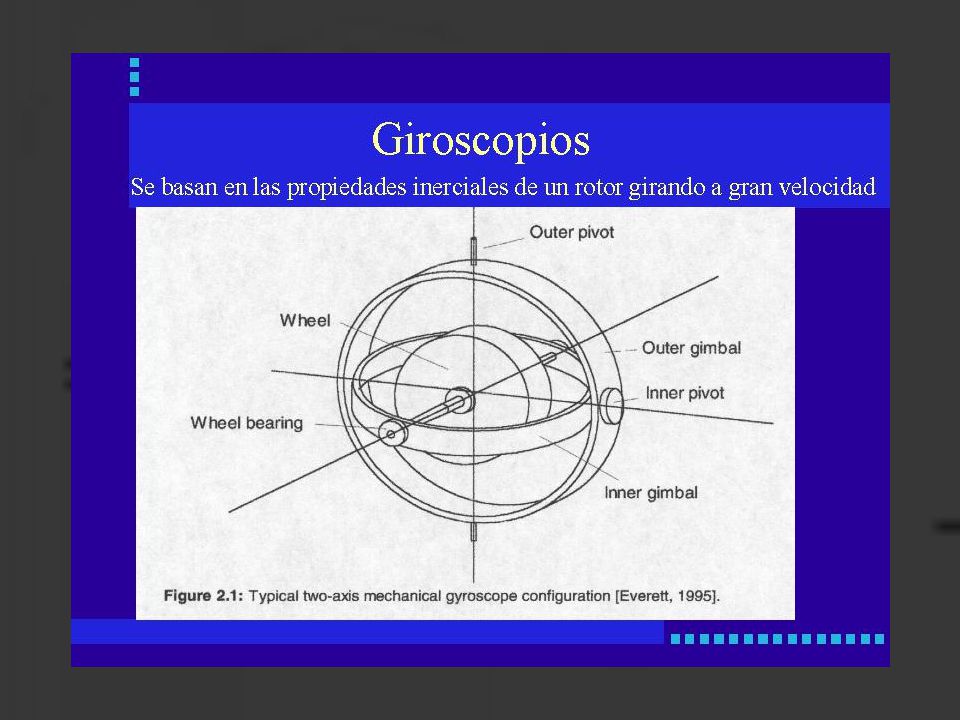

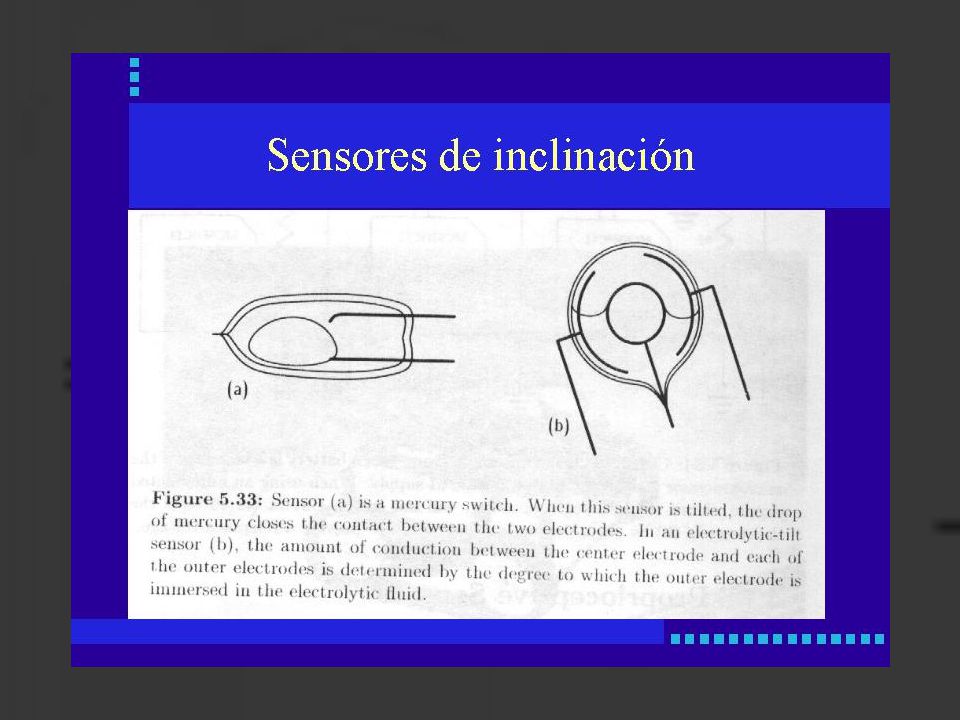

Odometría Encoders Incrementales / absolutos Navegación inercial Giroscopios Inclinación Acelerómetros Brújula

19

20

21

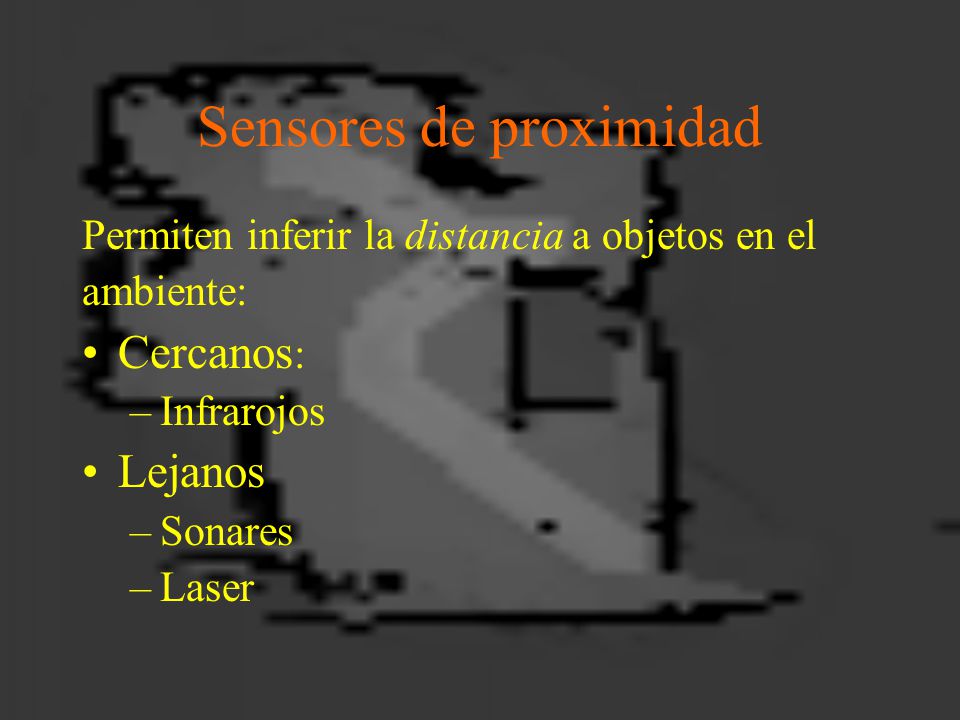

22 Sensores de proximidad
Permiten inferir la distancia a objetos en el ambiente: Cercanos: Infrarojos Lejanos Sonares Laser

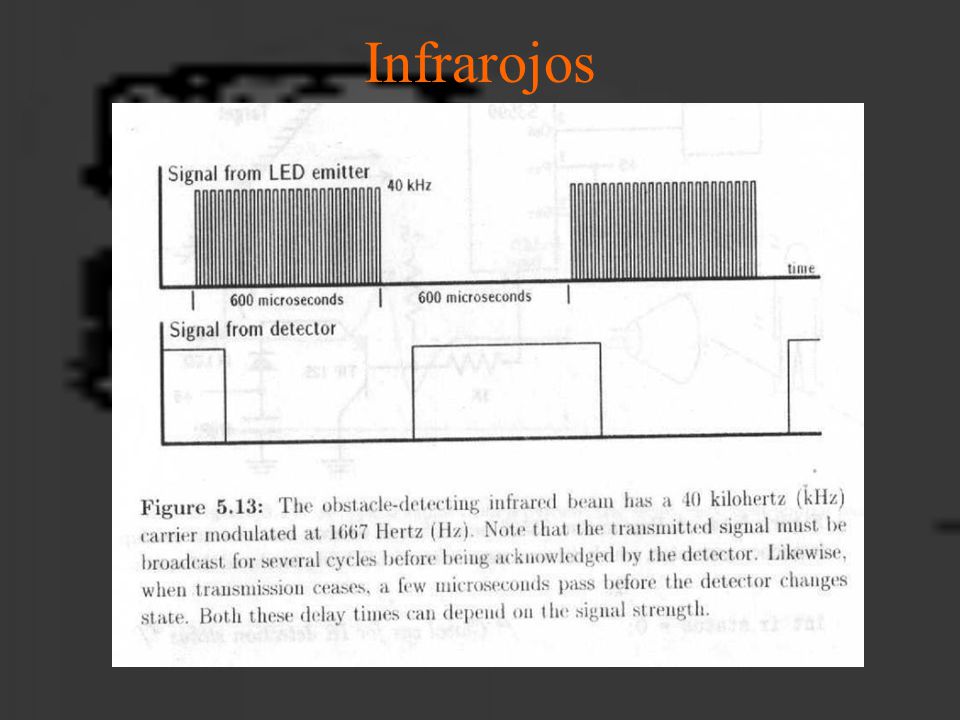

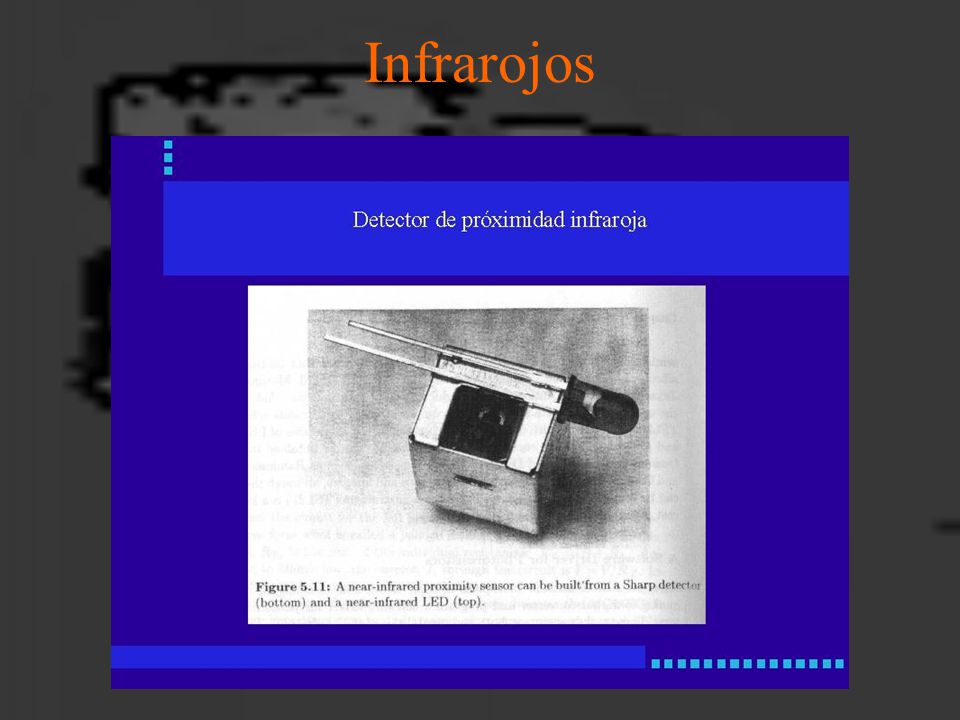

23 Infrarrojos Mediante la emisión y detección de luz infrarroja permiten la detección de obstáculos cercanos Tipos: binario / distancia Rango: pocos cm a metros Problemas: Interferencia de luz ambiental Depende del color/propiedades de las superficies

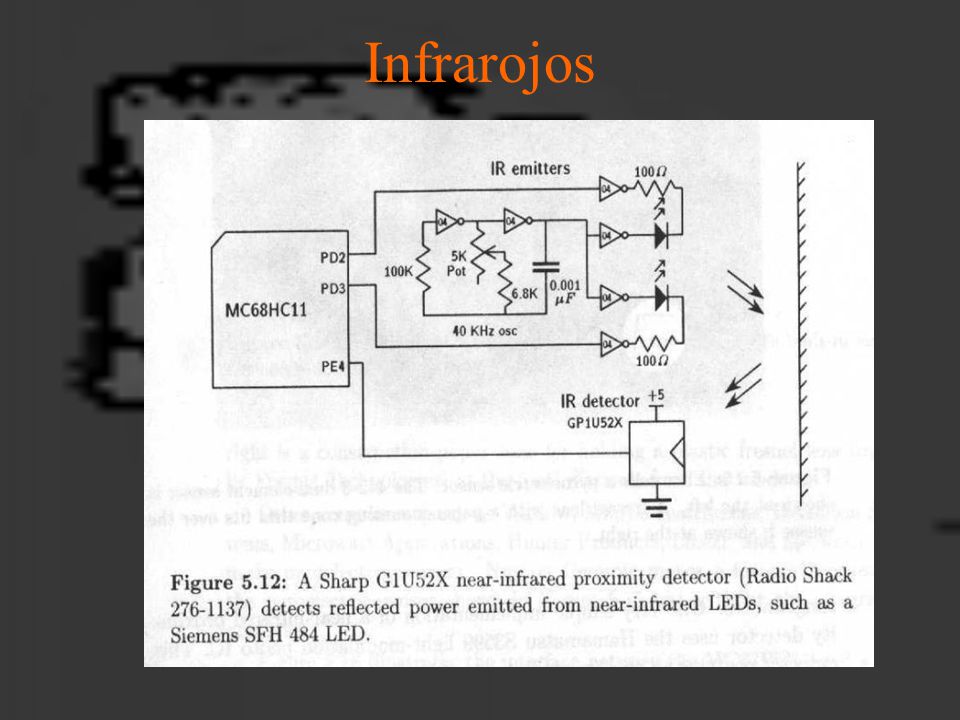

24 Infrarojos

25 Infrarojos

26 Infrarojos

27 Infrarojos

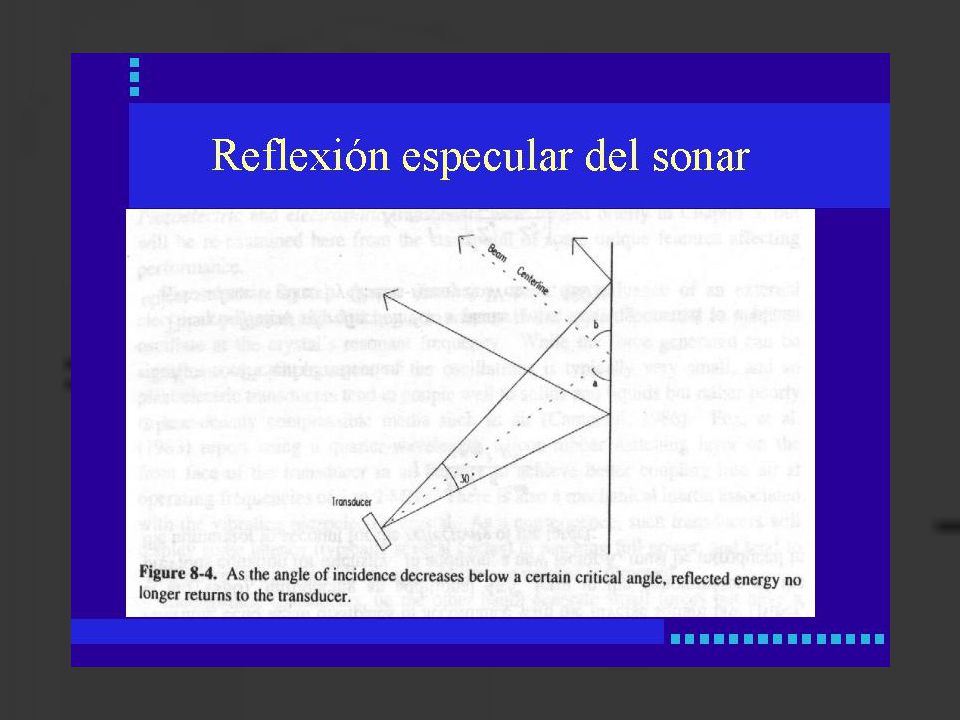

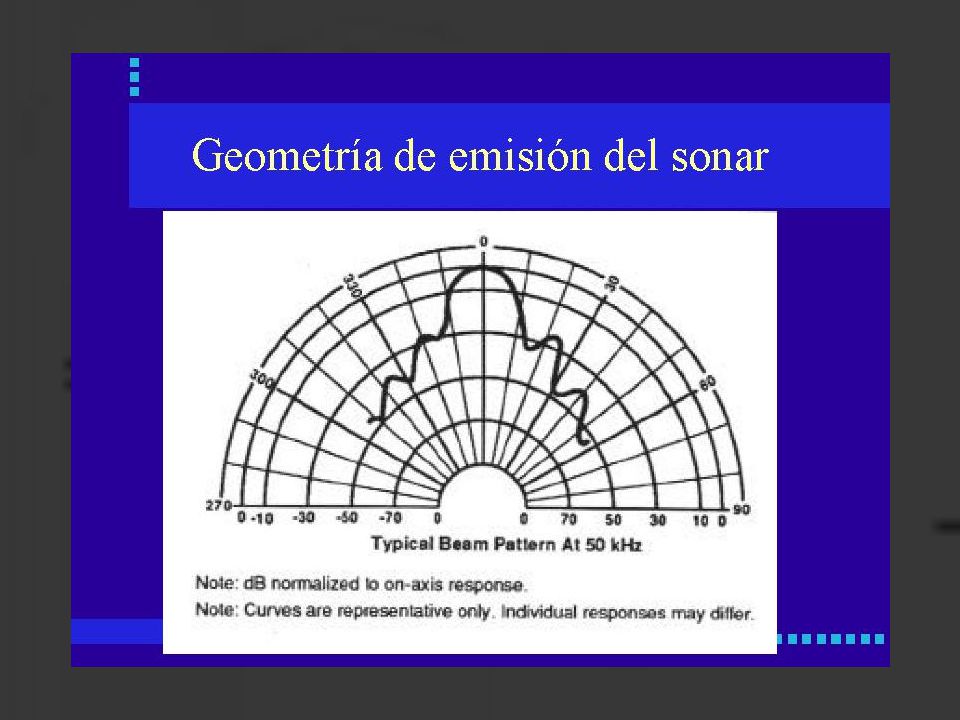

28 Sonares Detectan obstáculos mediante la emisión de ultrasonido y detección del tiempo de retorno Rango: aprox. 10/20 cm a 5 m Problemas: Patrón de emisión Depende del tipo de superficie Múltiples reflexiones

29

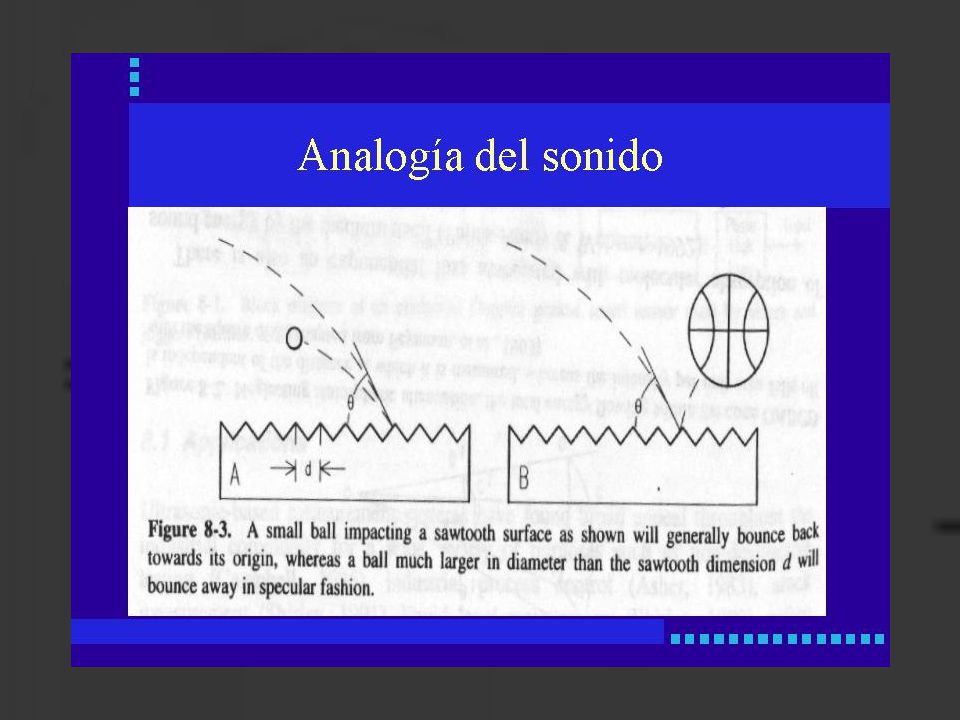

30

31

32

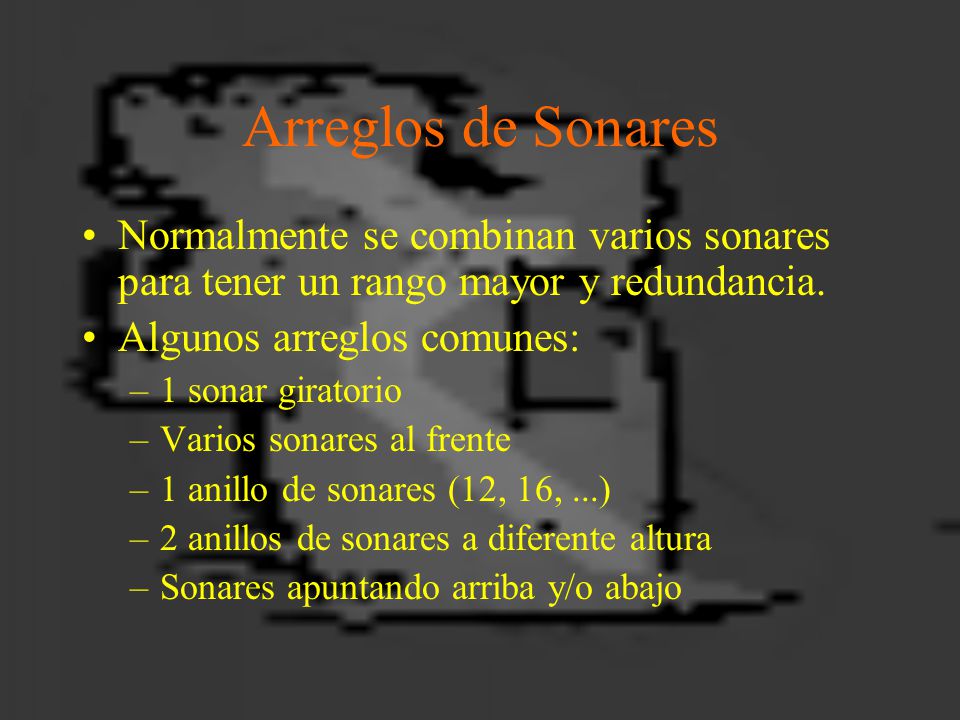

33 Arreglos de Sonares Normalmente se combinan varios sonares para tener un rango mayor y redundancia. Algunos arreglos comunes: 1 sonar giratorio Varios sonares al frente 1 anillo de sonares (12, 16, ...) 2 anillos de sonares a diferente altura Sonares apuntando arriba y/o abajo

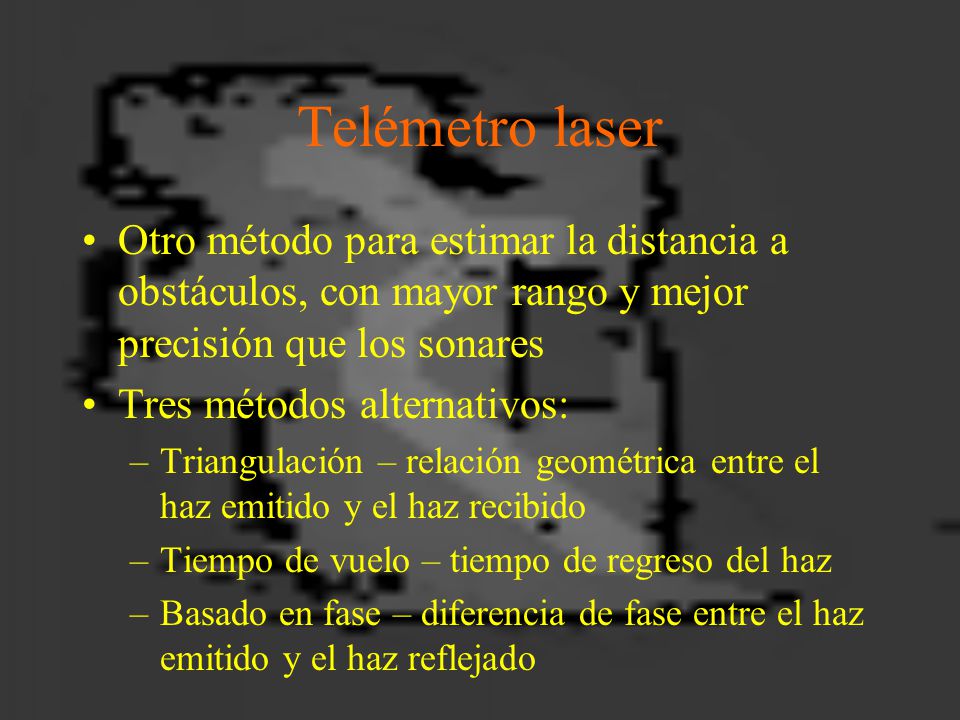

34 Telémetro laser Otro método para estimar la distancia a obstáculos, con mayor rango y mejor precisión que los sonares Tres métodos alternativos: Triangulación – relación geométrica entre el haz emitido y el haz recibido Tiempo de vuelo – tiempo de regreso del haz Basado en fase – diferencia de fase entre el haz emitido y el haz reflejado

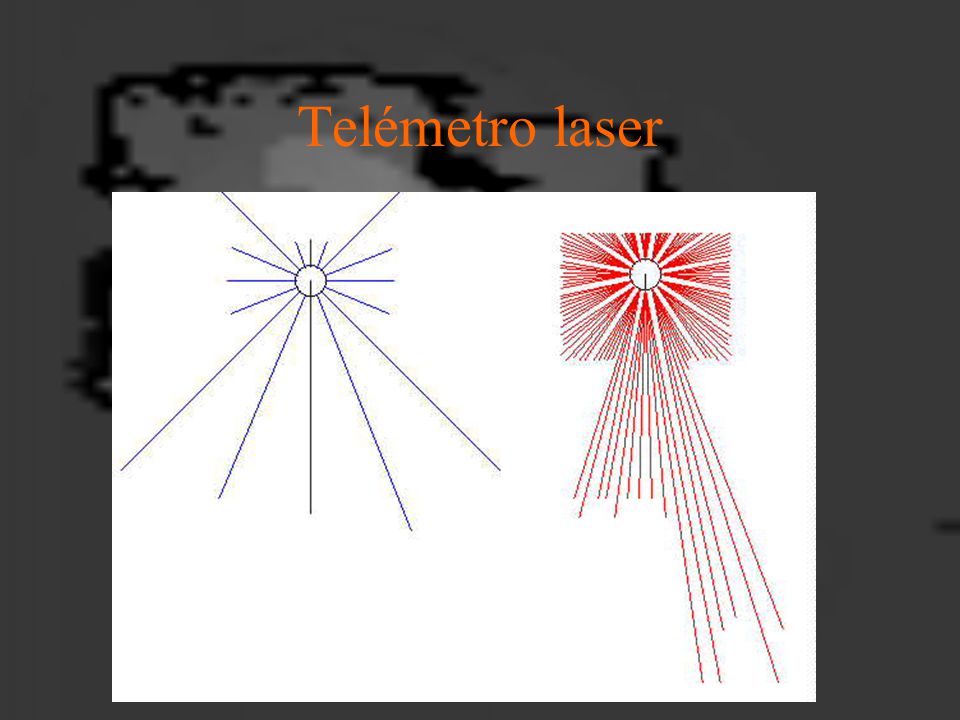

35 Telémetro laser

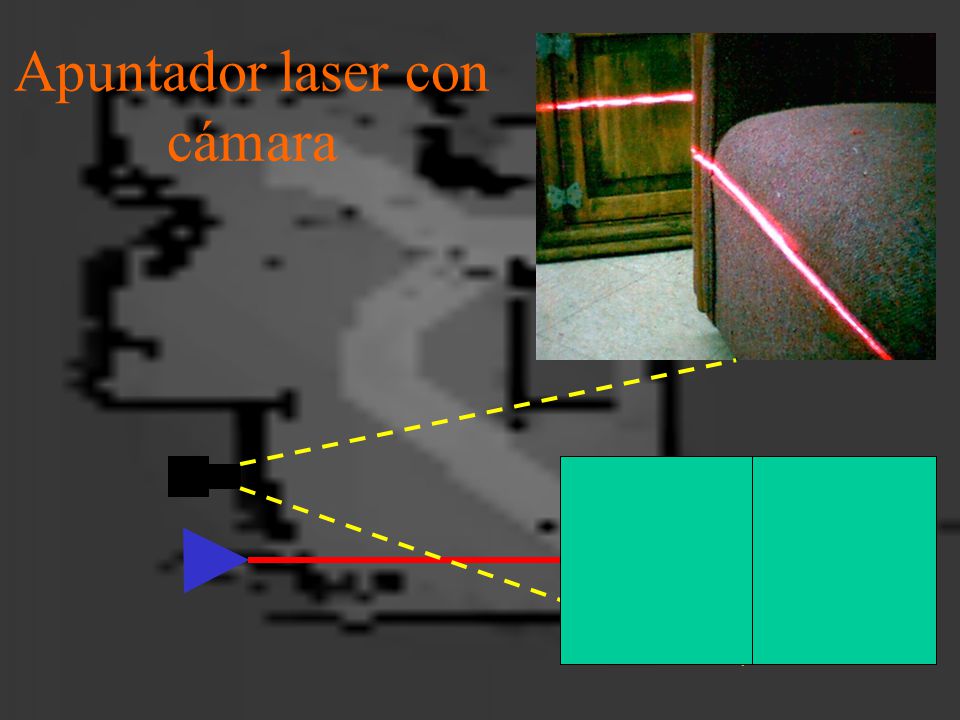

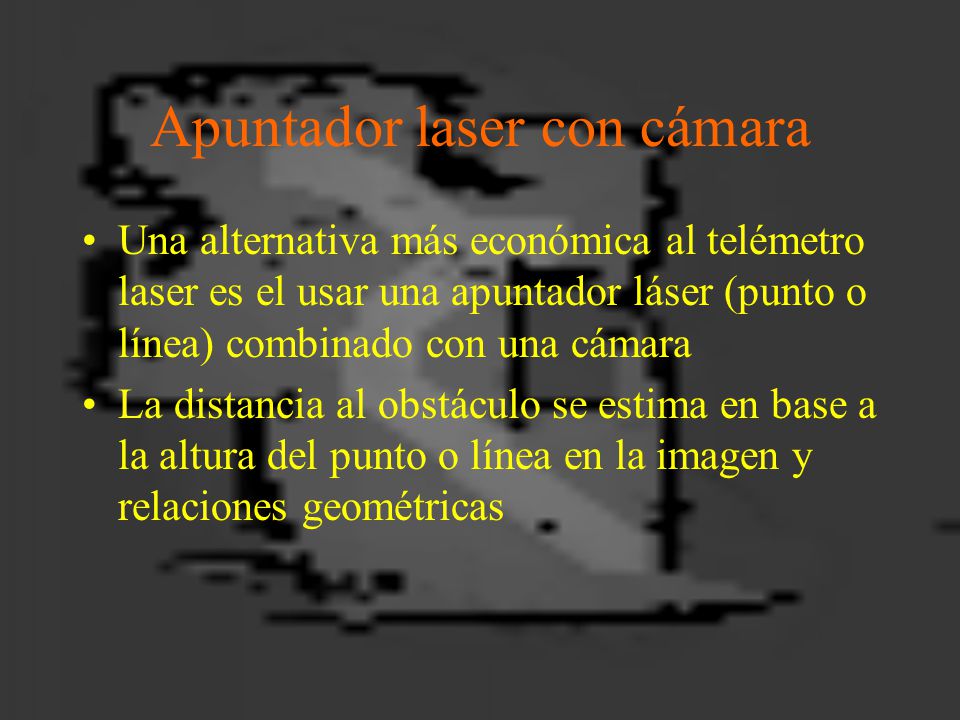

36 Apuntador laser con cámara
Una alternativa más económica al telémetro laser es el usar una apuntador láser (punto o línea) combinado con una cámara La distancia al obstáculo se estima en base a la altura del punto o línea en la imagen y relaciones geométricas

37 Apuntador laser con cámara

38 Sensores de Contacto Permiten al robot detectar cuando hace contacto con los obstáculos Se usan principalmente para evitar daño al robot como último recurso (también se utilizan en manos robóticas) Dos formas de uso: Como otro sensor que va al computador del robot Conectado directamente al circuito de control de los motores de forma que detenga automáticamente al robot

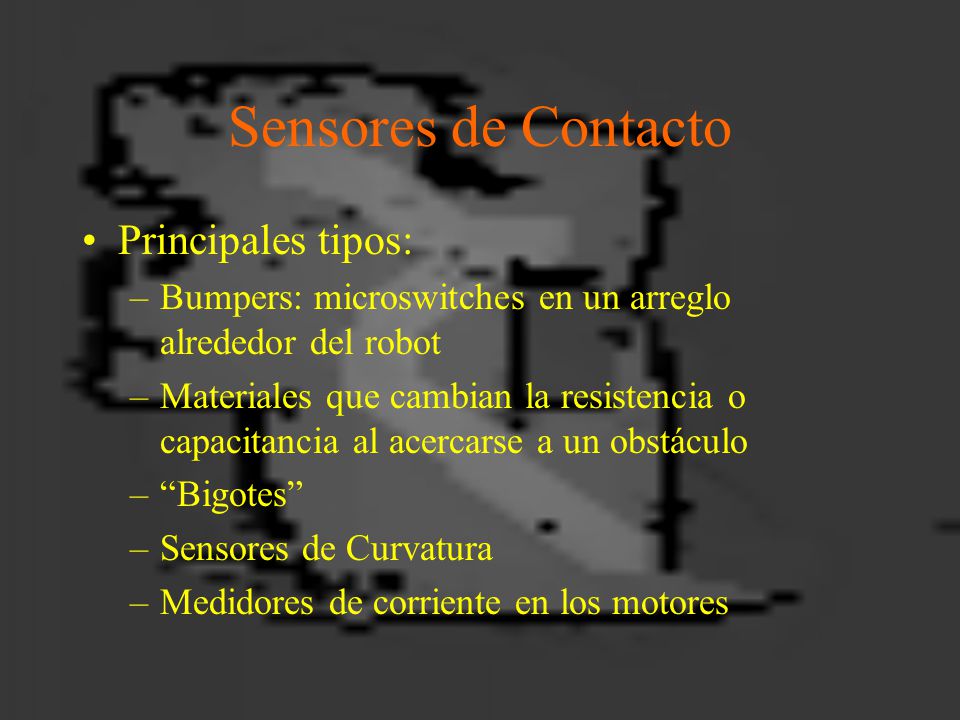

39 Sensores de Contacto Principales tipos:

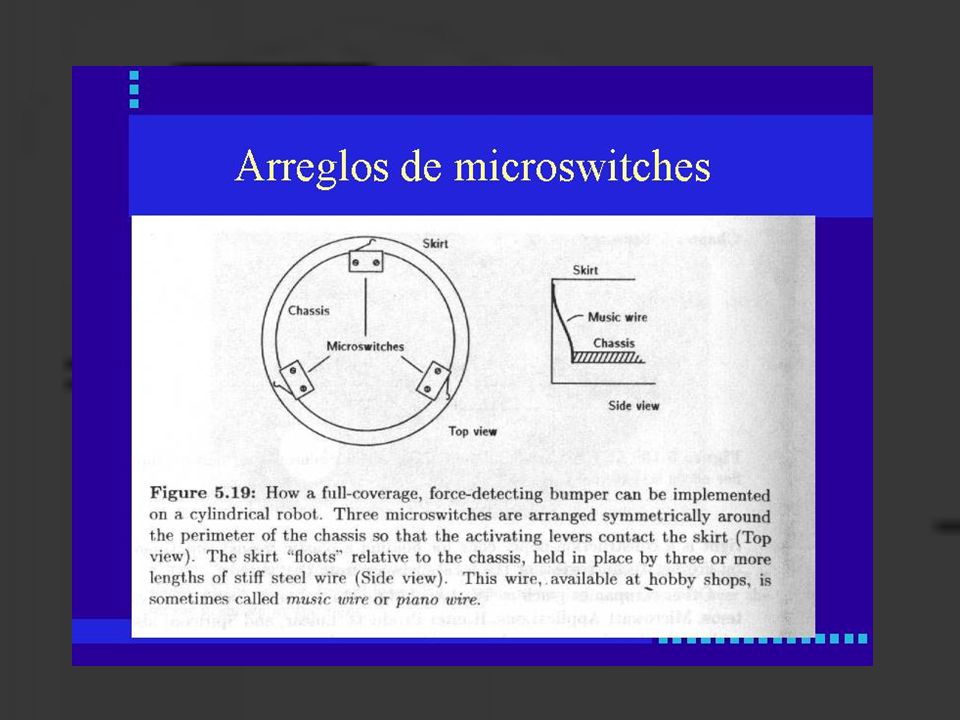

Bumpers: microswitches en un arreglo alrededor del robot Materiales que cambian la resistencia o capacitancia al acercarse a un obstáculo “Bigotes” Sensores de Curvatura Medidores de corriente en los motores

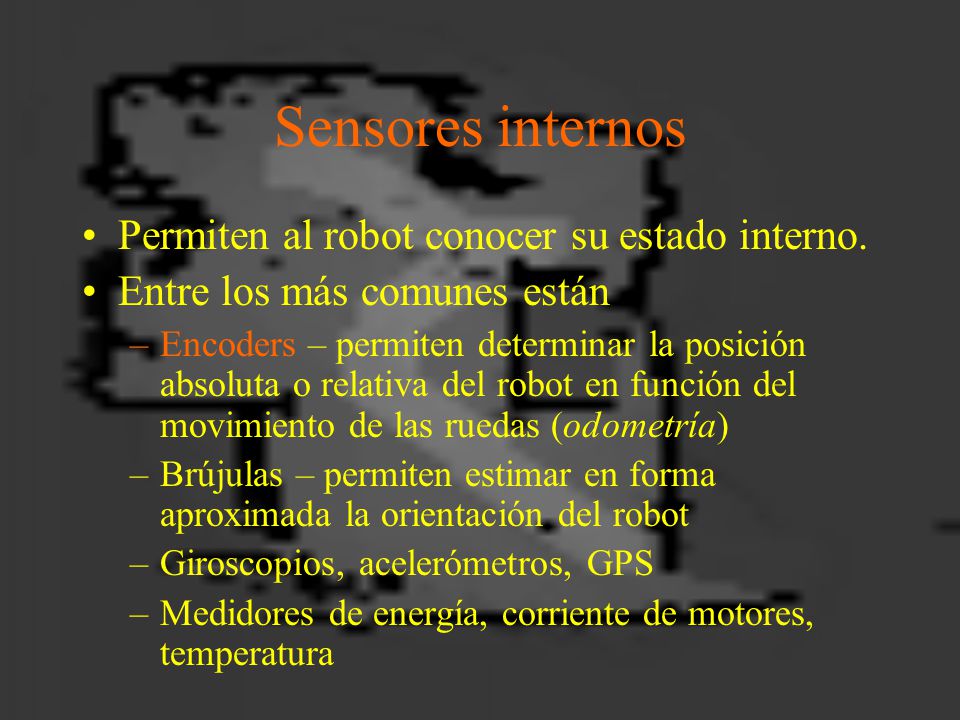

40 Sensores internos Permiten al robot conocer su estado interno.
Entre los más comunes están Encoders – permiten determinar la posición absoluta o relativa del robot en función del movimiento de las ruedas (odometría) Brújulas – permiten estimar en forma aproximada la orientación del robot Giroscopios, acelerómetros, GPS Medidores de energía, corriente de motores, temperatura

41

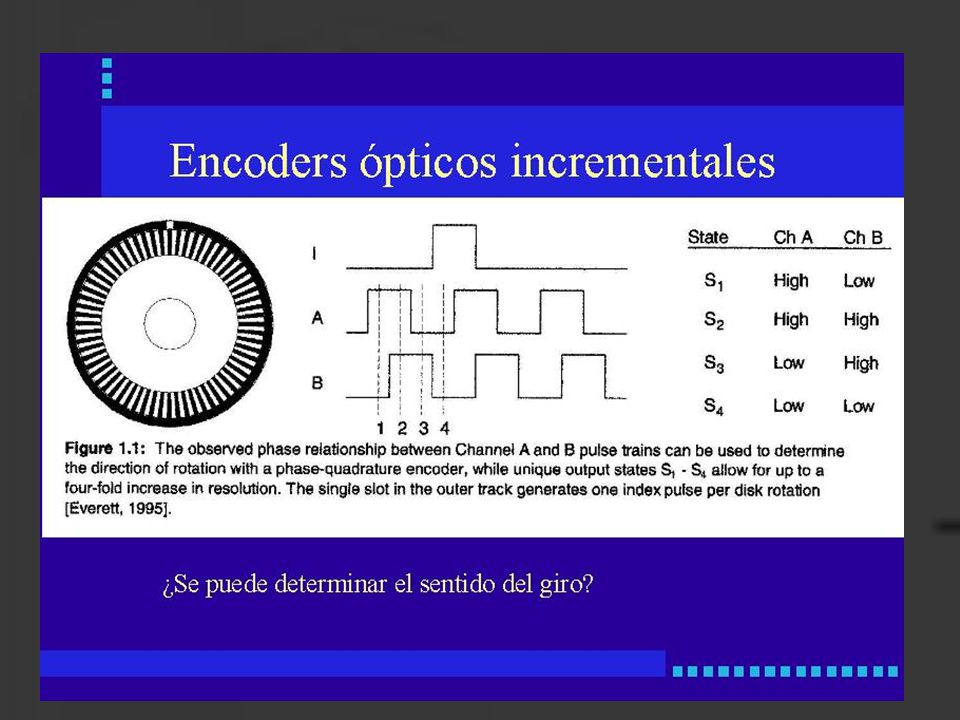

42

43

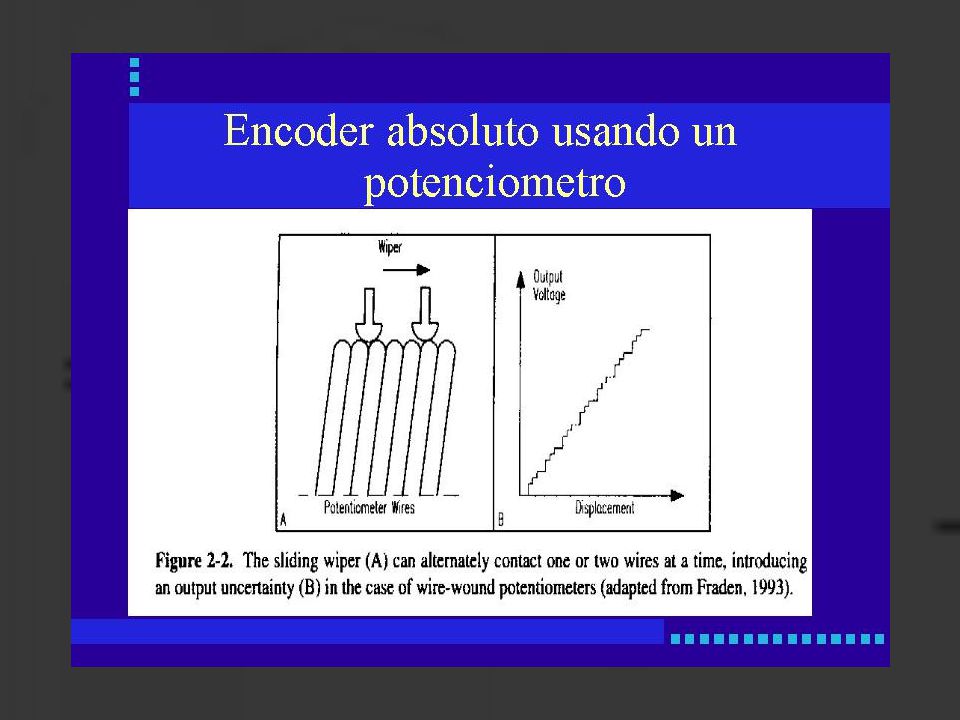

44

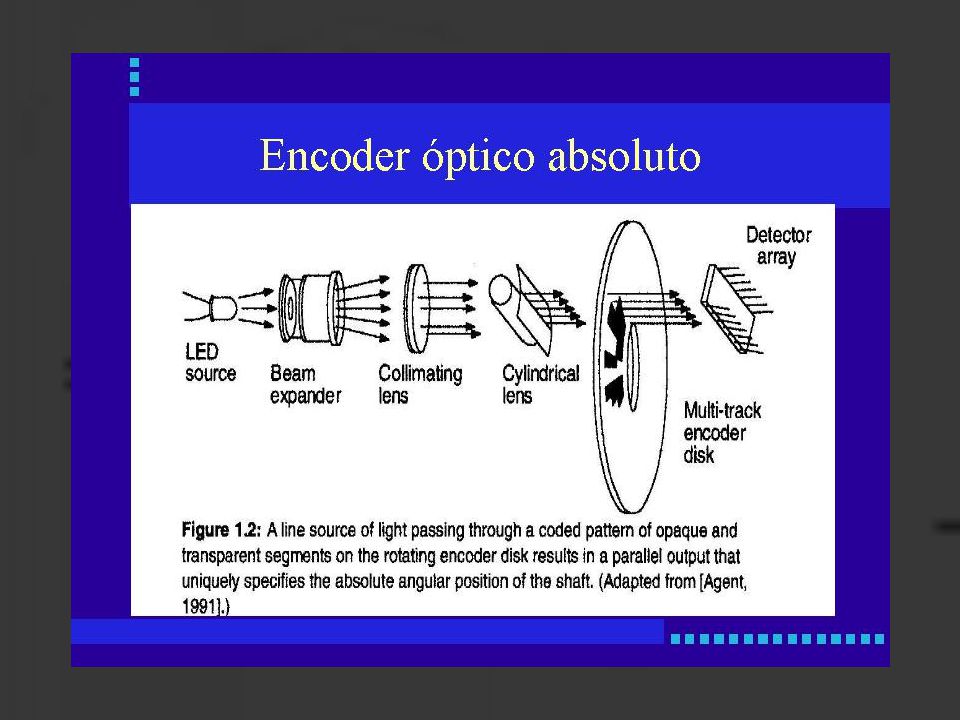

45

46

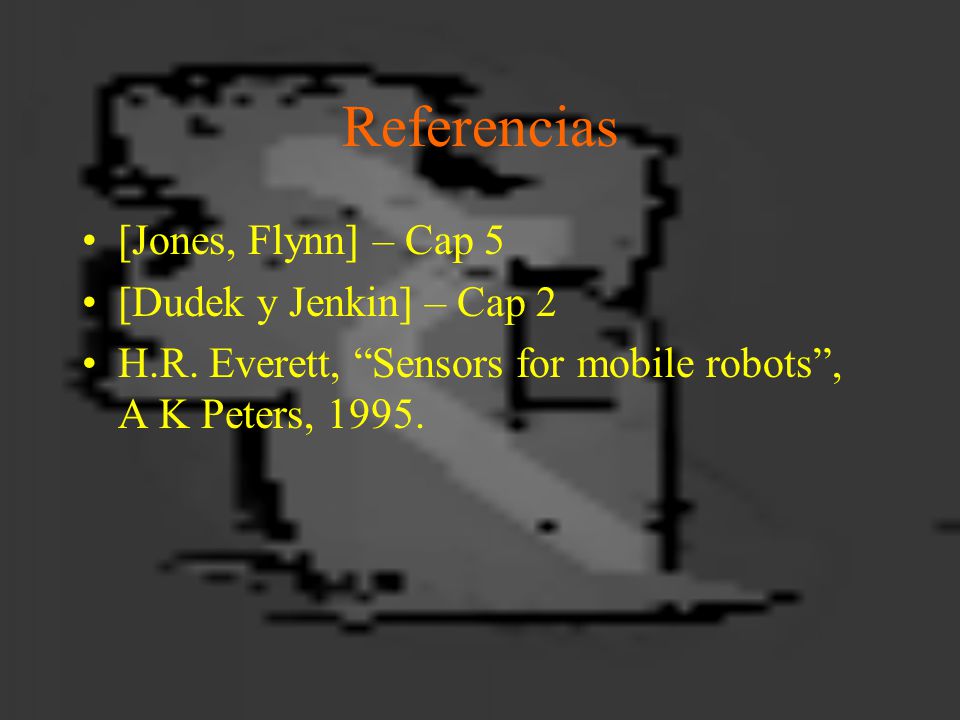

47 Referencias [Jones, Flynn] – Cap 5 [Dudek y Jenkin] – Cap 2
H.R. Everett, “Sensors for mobile robots”, A K Peters, 1995.

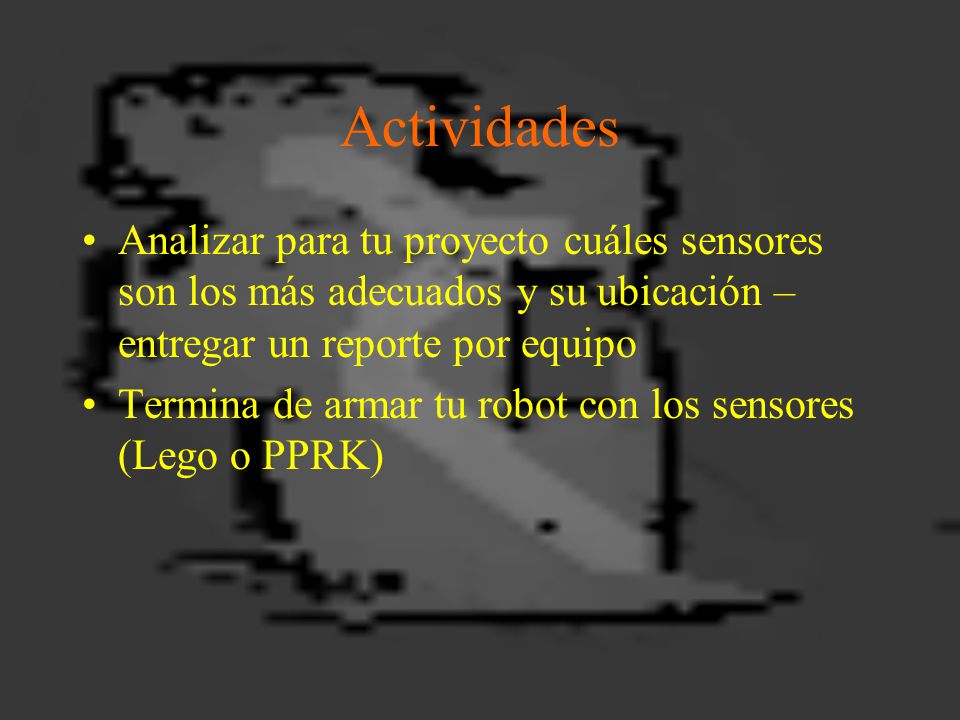

48 Actividades Analizar para tu proyecto cuáles sensores son los más adecuados y su ubicación – entregar un reporte por equipo Termina de armar tu robot con los sensores (Lego o PPRK)
