1 Fundamentos de la VI Ortiz Hernández Miguel Alejandro – 2113100773
Dávila Rosales Jesús Ricardo – Hernández Ruiz Diego – Cervantes Dueñas José Manuel 10°B T/V Fecha de exposición: 03 de septiembre de 2014

2 Introducción: Se hablará sobre los fundamentos de la inspección visual, la cual es la técnica más usada en Ensayos No Destructivos por su versatilidad y bajo costo. La inspección visual se puede definir como “el exámen de un material, pieza o producto para evaluar su conformidad usando solo la vista, o con ayuda de alguna herramienta”.

3 Antecedentes: Esta técnica es la mas antigua, y fue el primer método de pruebas para los Ensayos No Destructivos, ya que a menudo la evaluación se hace por medio de una inspección visual. Se encuentra entre los principales procedimientos de inspección para detectar y evaluar discontinuidades. Desde sus orígenes, se ha desarrollado una variedad de técnicas difíciles y complejas, además de realizar variadas investigaciones de óptica. En ella se emplea como instrumento principal, el ojo humano, el cual es complementado frecuentemente con instrumentos de magnificación, iluminación y medición.

4 Desarrollo del tema: La calidad de la inspección depende de cuatro
factores: La calidad del detector (ojo ó cámara). Las condiciones de luminosidad. La capacidad de procesar los datos obtenidos. El nivel de entrenamiento y la atención a los detalles.

5 Desarrollo del tema: Inspección Visual Directa.
La inspección se hace a una distancia corta del objeto, aprovechando al máximo la capacidad visual natural del inspector. Se usan lentes de aumento, microscopios, lámparas o linternas, y con frecuencia se emplean instrumentos de medición como calibradores, micrómetros y galgas para medir y clasificar las condiciones encontradas.

6 Desarrollo del tema: Inspección Visual remota.

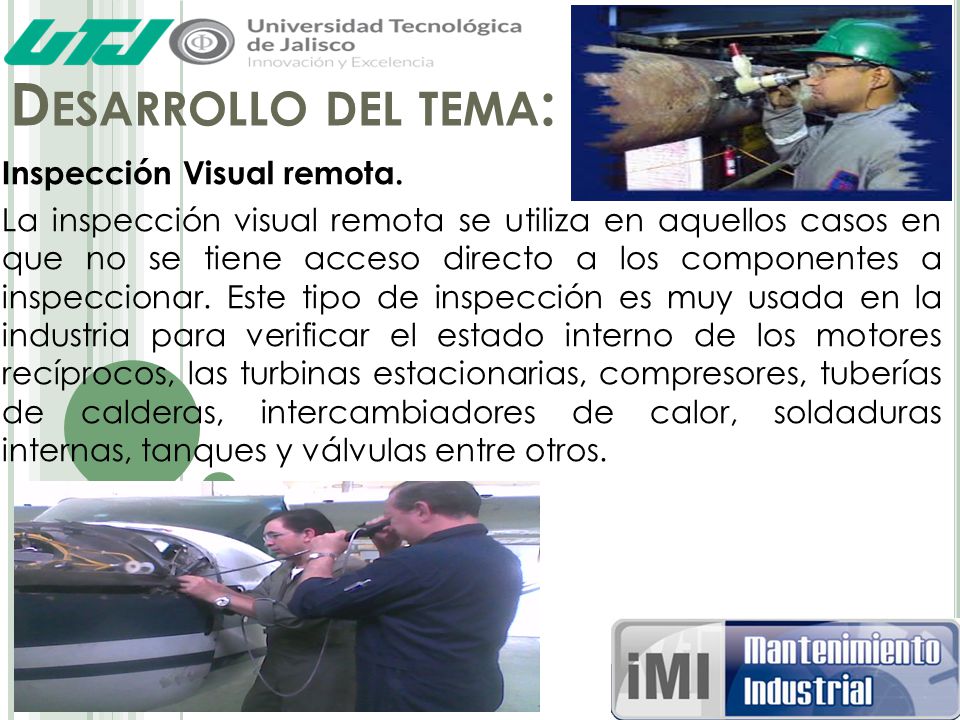

La inspección visual remota se utiliza en aquellos casos en que no se tiene acceso directo a los componentes a inspeccionar. Este tipo de inspección es muy usada en la industria para verificar el estado interno de los motores recíprocos, las turbinas estacionarias, compresores, tuberías de calderas, intercambiadores de calor, soldaduras internas, tanques y válvulas entre otros.

7 Desarrollo del tema: Con esta técnica se puede determinar el estado de una parte o componente, incluyendo la detección de grietas, desgaste, corrosión, erosión o cualquier daño físico en sus superficies. Detección de fugas de los componentes que retienen presión y posible camino de la fuga que pueda afectar la operación del mismo y de otros componentes.

8 Desarrollo del tema: El equipo para realizar inspecciones visuales es muy variado. Estos van desde los diversos tipos de reglas, flexómetros y calibradores hasta boroscópios flexibles y robots con cámaras remotas.

9 Conclusiones: It is concluded that visual inspection is critical to the result findings in non-destructive testing. Since this technique is essential, the state of the inspector is very important, therefore it is necessary that the personnel performing the inspection is highly trained in data collection, agile fault detecting and processing them when found.

10 Referencias bibliográficas:
Inspección visual (2010). Inspección visual. Recuperado el 30 de agosto de 2014, de Martínez, E., (2012, 02 de septiembre). Inspección visual. Recuperado el 30 de agosto de 2014, de Méndez, J., (2012, 26 de enero). Inspección de Materiales. Recuperado el 30 de agosto de 2014, del sitio web de Resistencia de materiales y cálculo de estructuras de la Universidad de Murcia: calculo-de-estructuras/material-de-clase-1/tema07.pdf

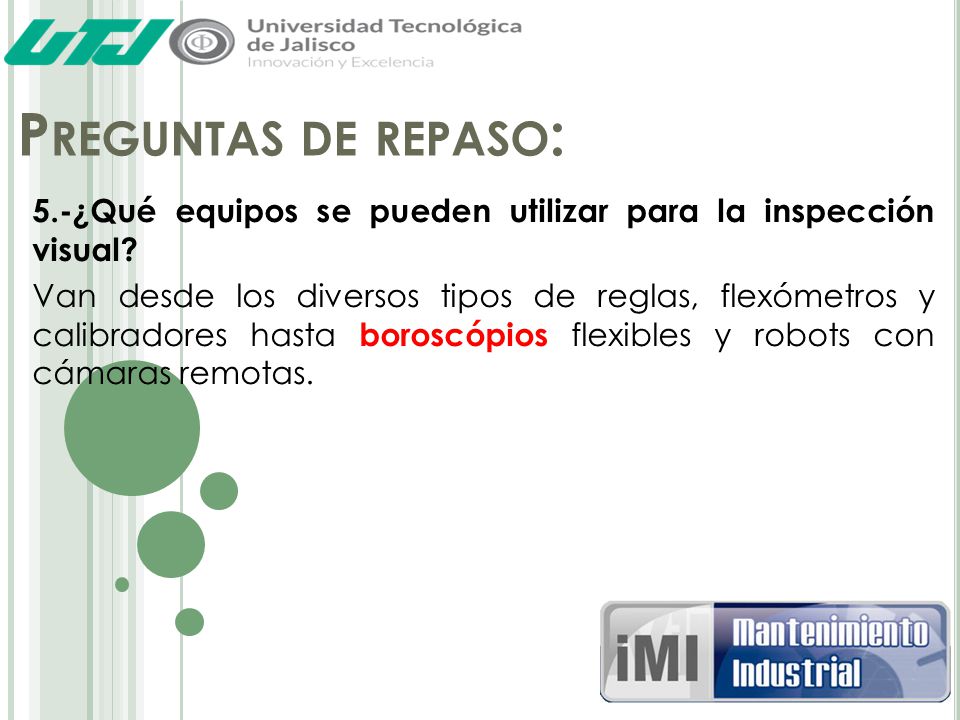

11 Preguntas de repaso: 1.-¿Cuáles son los factores que intervienen en la calidad de la inspección visual? La calidad del detector (ojo ó cámara). Las condiciones de luminosidad. La capacidad de procesar los datos obtenidos. El nivel de entrenamiento y la atención a los detalles. 2.-¿En qué consiste la inspección visual directa? Es la inspección que se hace a una distancia corta del objeto, aprovechando al máximo la capacidad visual natural del inspector.

12 Preguntas de repaso: 3.-¿En qué consiste la inspección visual remota?
La inspección visual remota se utiliza en aquellos casos en que no se tiene acceso directo a los componentes a inspeccionar. 4.-¿Qué se puede detectar con la inspección visual? Con esta técnica se puede determinar el estado de una parte o componente, incluyendo la detección de grietas, desgaste, corrosión, erosión o cualquier daño físico en sus superficies.

13 Preguntas de repaso: 5.-¿Qué equipos se pueden utilizar para la inspección visual? Van desde los diversos tipos de reglas, flexómetros y calibradores hasta boroscópios flexibles y robots con cámaras remotas.
