Mantenimiento Industrial II

Presentación del tema: "Mantenimiento Industrial II"— Transcripción de la presentación:

1 Mantenimiento Industrial II

2 Mantenimiento Industrial II

3 Mantenimiento Industrial II

4 Mantenimiento Industrial II

5 Mantenimiento Industrial II

6 Mantenimiento Industrial II

7 Mantenimiento Industrial II

8 Mantenimiento Industrial II

9 Mantenimiento Industrial II

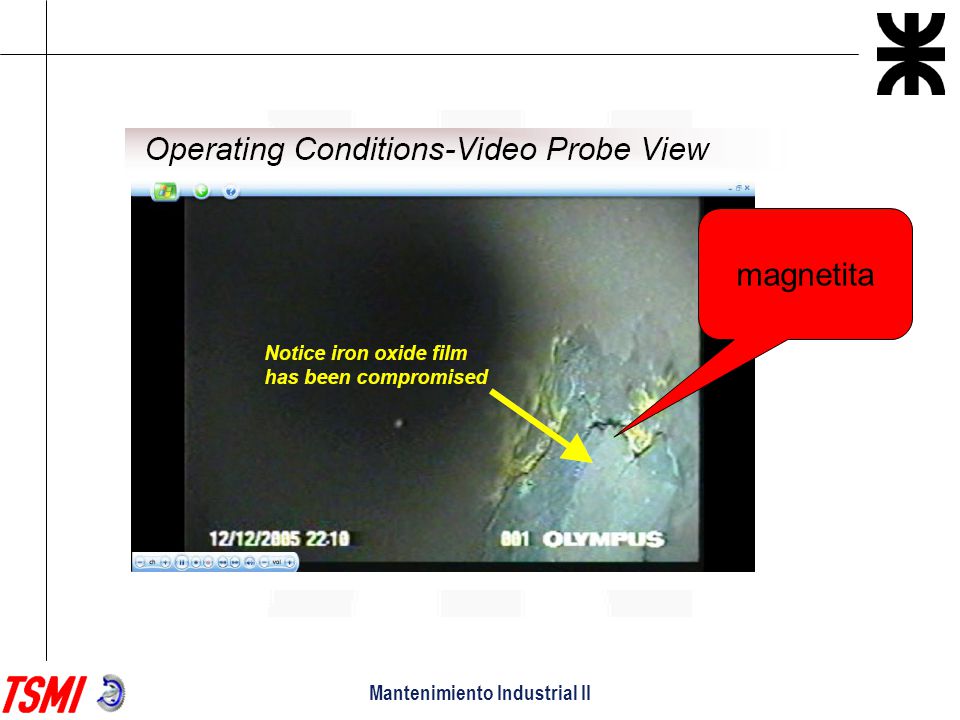

magnetita Mantenimiento Industrial II

10 Mantenimiento Industrial II
Mantenimiento de Calderas Preventivo Predictivo Correctivo CODIGO ASME de MANTENIMIENTO. Mantenimiento Industrial II

11 Mantenimiento Industrial II

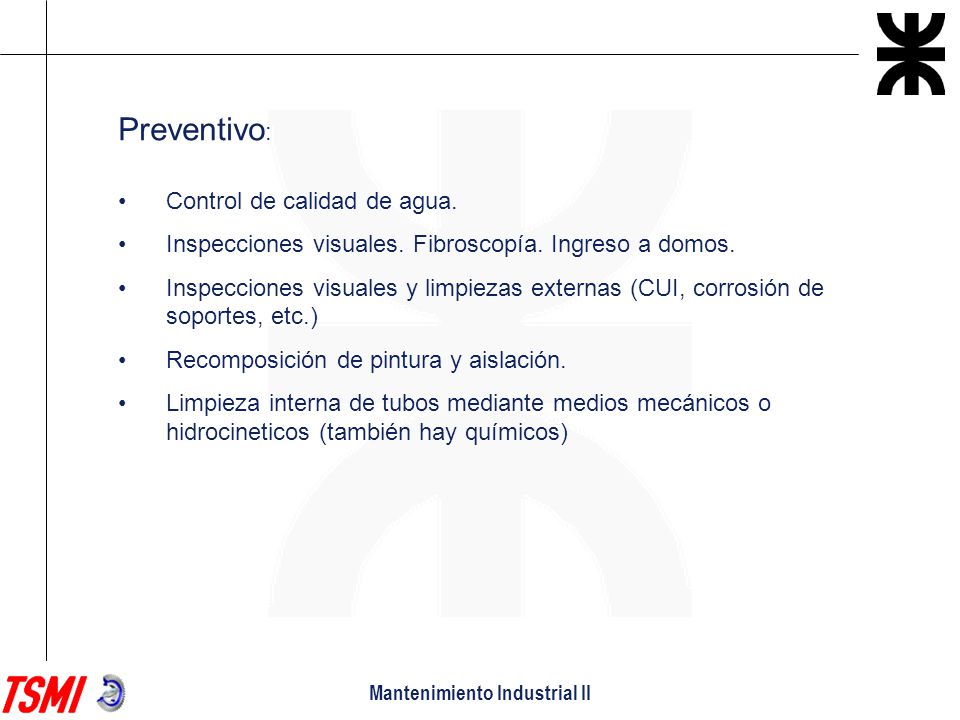

Preventivo: Control de calidad de agua. Inspecciones visuales. Fibroscopía. Ingreso a domos. Inspecciones visuales y limpiezas externas (CUI, corrosión de soportes, etc.) Recomposición de pintura y aislación. Limpieza interna de tubos mediante medios mecánicos o hidrocineticos (también hay químicos) Mantenimiento Industrial II

12 Mantenimiento Industrial II

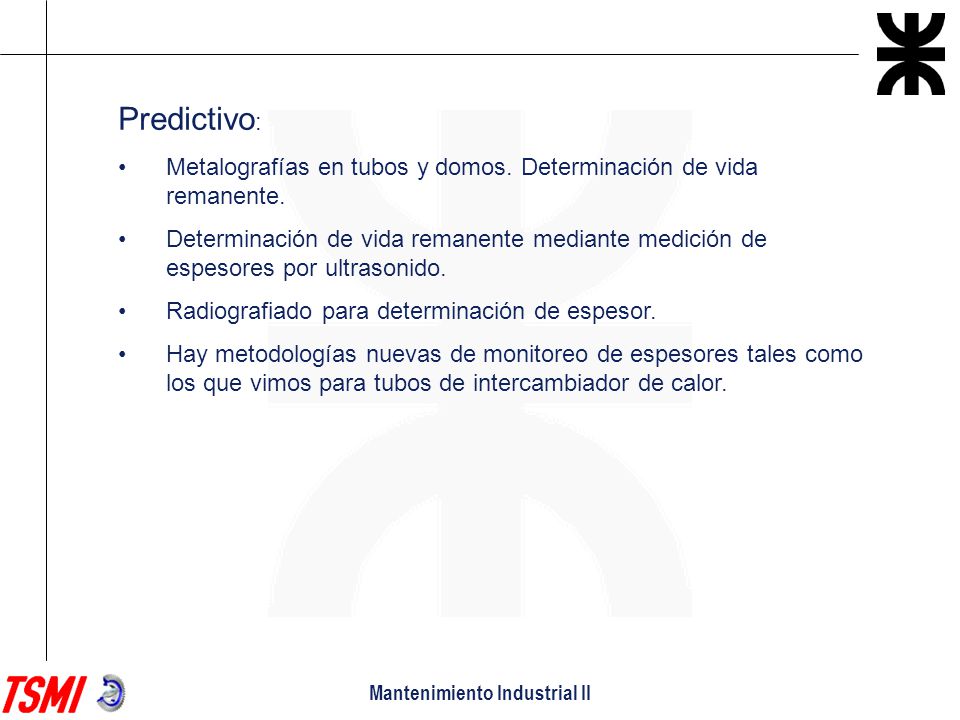

Predictivo: Metalografías en tubos y domos. Determinación de vida remanente. Determinación de vida remanente mediante medición de espesores por ultrasonido. Radiografiado para determinación de espesor. Hay metodologías nuevas de monitoreo de espesores tales como los que vimos para tubos de intercambiador de calor. Mantenimiento Industrial II

13 Mantenimiento Industrial II

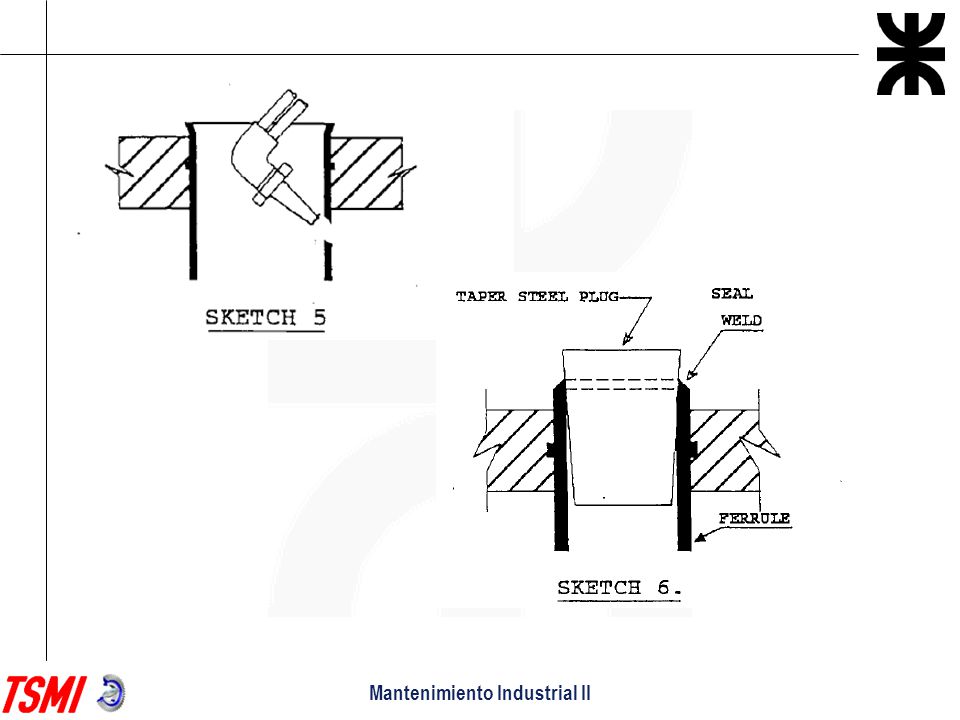

Correctivo: Es muy amplio y depende de la parte que deba ser reemplazada. Para elementos sometidos a presión es critico el control de calidad de los elementos a utilizar (materiales, aportes, electrodos, gases, etc.) Los procedimientos de soldadura son muy importantes Las metodologías de control de las reparaciones son también muy importantes. Un equipos con estampa ASME debe ser reparado siguiendo los lineamientos de ASME. Vemos mas adelante. Los fabricantes tienen procedimientos típicos o usuales de reparación. Mantenimiento Industrial II

14 Mantenimiento Industrial II

15 Mantenimiento Industrial II

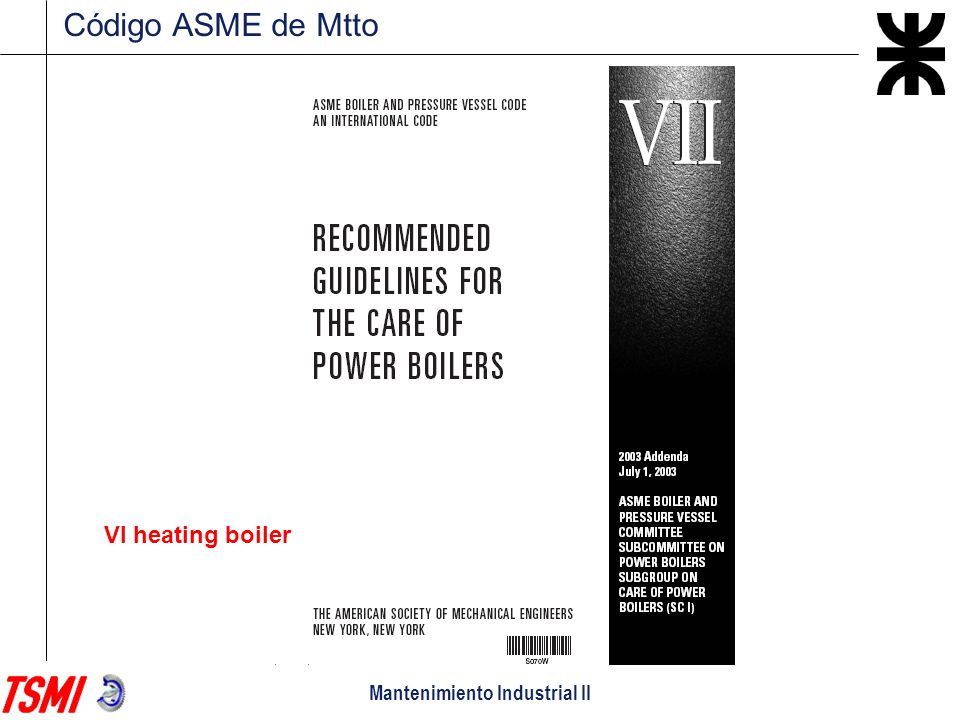

Código ASME de Mtto VI heating boiler Mantenimiento Industrial II

16 Mantenimiento Industrial II

17 Mantenimiento Industrial II

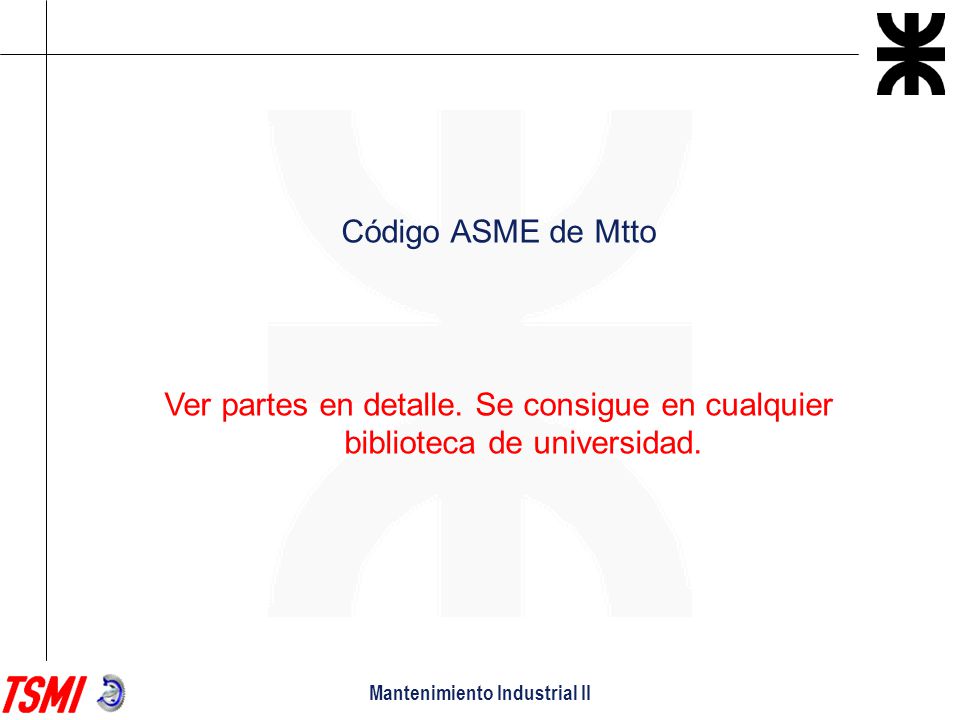

Código ASME de Mtto Ver partes en detalle. Se consigue en cualquier biblioteca de universidad. Mantenimiento Industrial II

18 Mantenimiento Industrial II

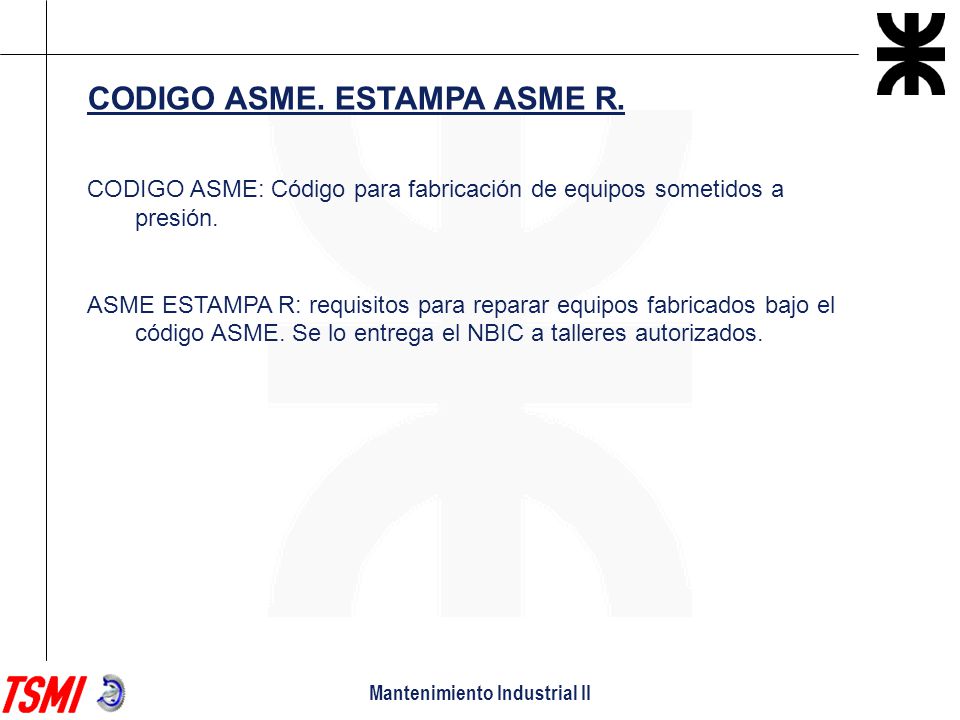

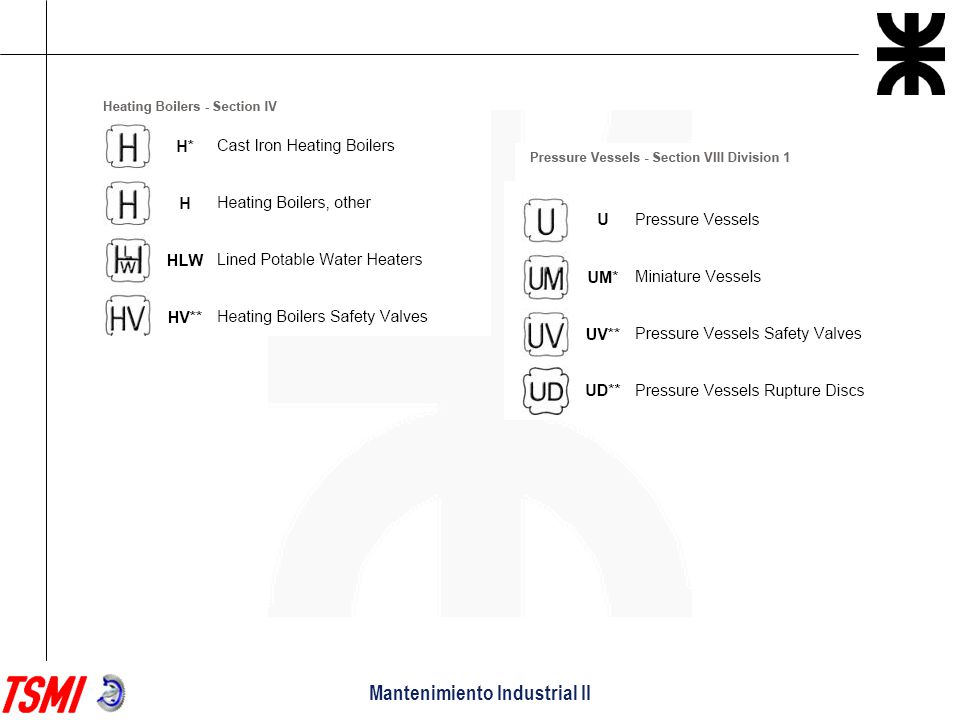

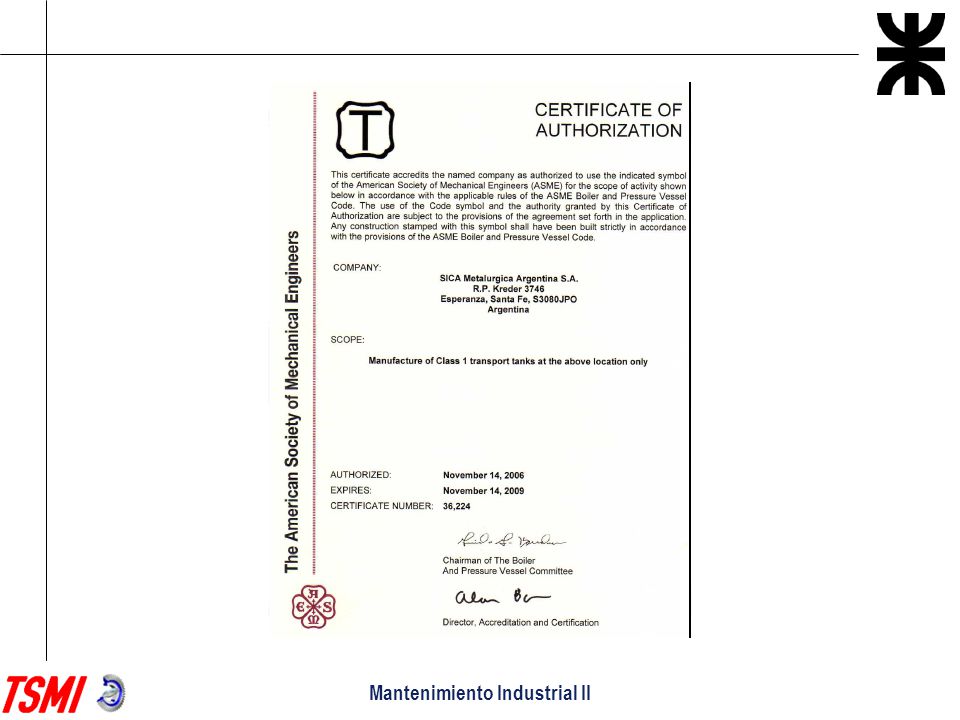

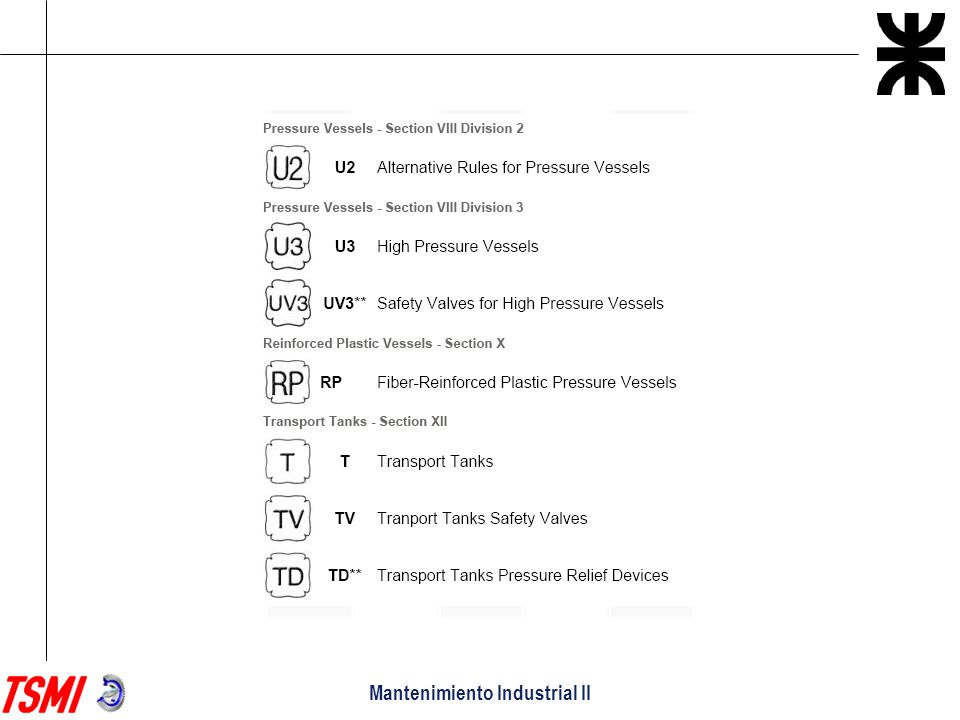

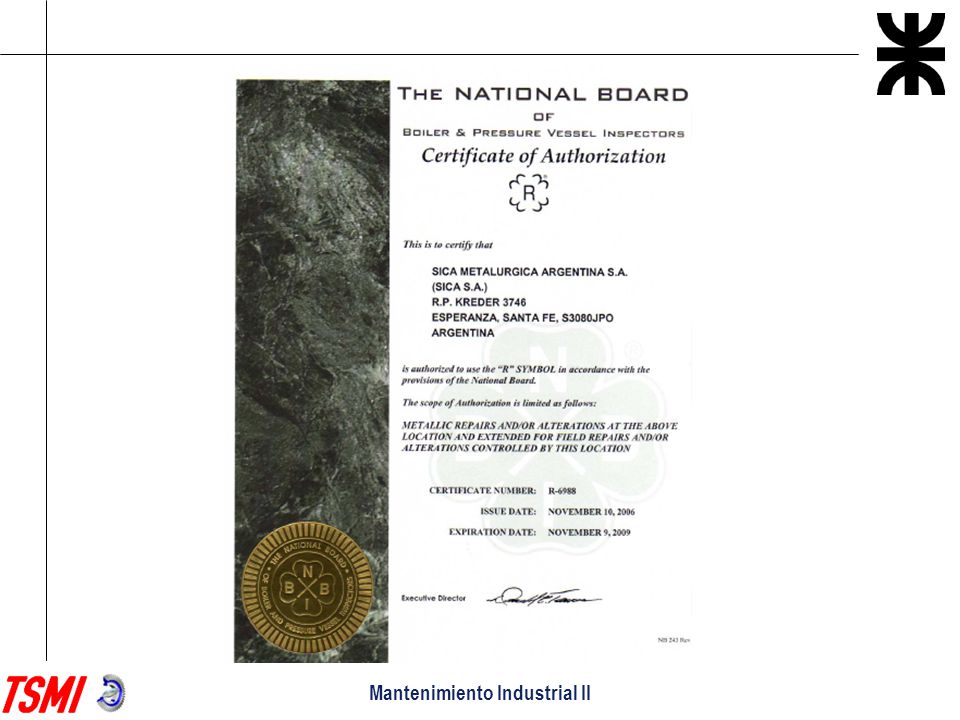

CODIGO ASME. ESTAMPA ASME R. CODIGO ASME: Código para fabricación de equipos sometidos a presión. ASME ESTAMPA R: requisitos para reparar equipos fabricados bajo el código ASME. Se lo entrega el NBIC a talleres autorizados. Mantenimiento Industrial II

19 Mantenimiento Industrial II

20 Mantenimiento Industrial II

21 Mantenimiento Industrial II

22 Mantenimiento Industrial II

23 Mantenimiento Industrial II

24 Mantenimiento Industrial II

25 Mantenimiento Industrial II

26 Mantenimiento Industrial II
ASME ESTAMPA R Mostrar NBIC Mantenimiento Industrial II
