1 PRACTICA PRE- PROFESIONAL 3 EQUIPO DOCENTE: PROFESOR: CARLOS RICHARDS MADARIAGA AYUDANTES: HERNAN VERDEJO-ARIEL MUÑOZ

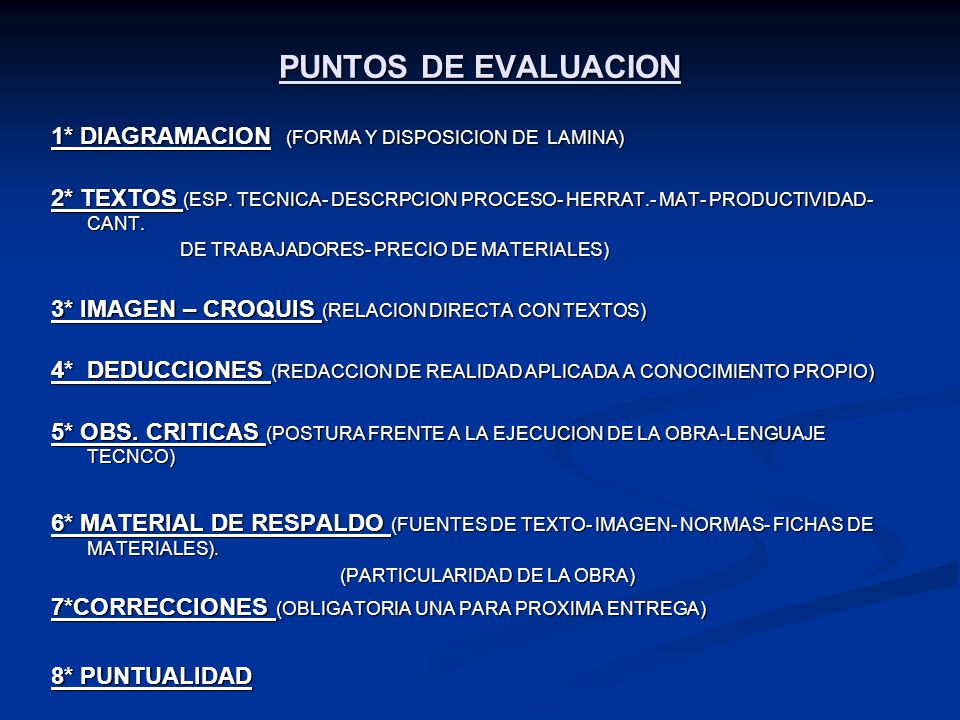

2 PUNTOS DE EVALUACION 1* DIAGRAMACION (FORMA Y DISPOSICION DE LAMINA) 2* TEXTOS (ESP. TECNICA- DESCRPCION PROCESO- HERRAT.- MAT- PRODUCTIVIDAD- CANT. DE TRABAJADORES- PRECIO DE MATERIALES) DE TRABAJADORES- PRECIO DE MATERIALES) 3* IMAGEN – CROQUIS (RELACION DIRECTA CON TEXTOS) 4* DEDUCCIONES (REDACCION DE REALIDAD APLICADA A CONOCIMIENTO PROPIO) 5* OBS. CRITICAS (POSTURA FRENTE A LA EJECUCION DE LA OBRA-LENGUAJE TECNCO) 6* MATERIAL DE RESPALDO (FUENTES DE TEXTO- IMAGEN- NORMAS- FICHAS DE MATERIALES). (PARTICULARIDAD DE LA OBRA) (PARTICULARIDAD DE LA OBRA) 7*CORRECCIONES (OBLIGATORIA UNA PARA PROXIMA ENTREGA) 8* PUNTUALIDAD 9* FORMALIDAD DE ENTREGA (INFORMACION ELEMENTAL)

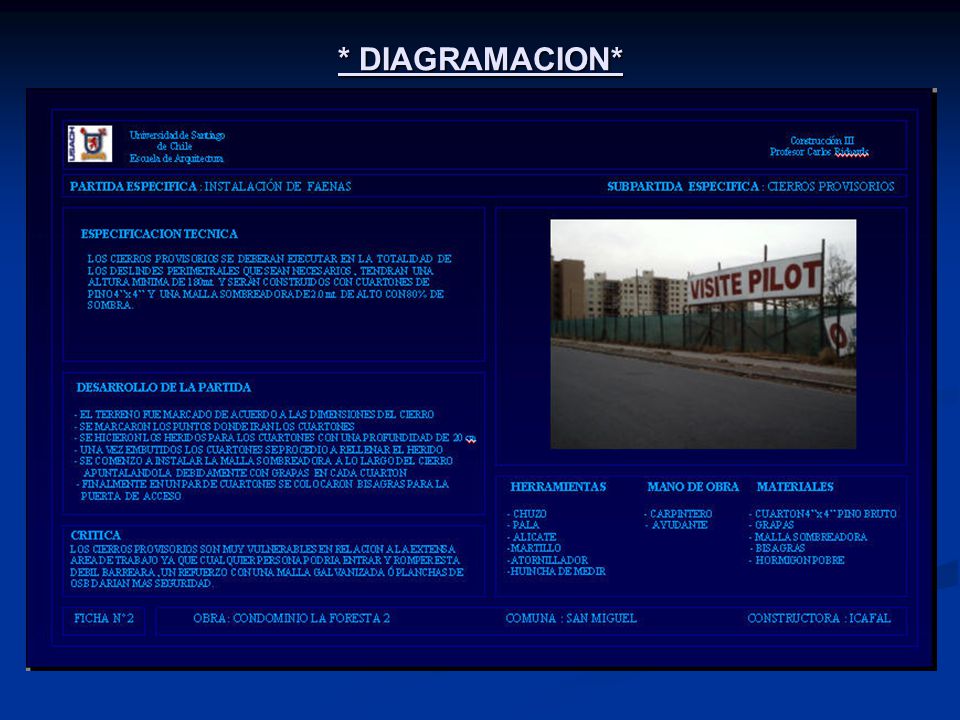

3 * DIAGRAMACION*

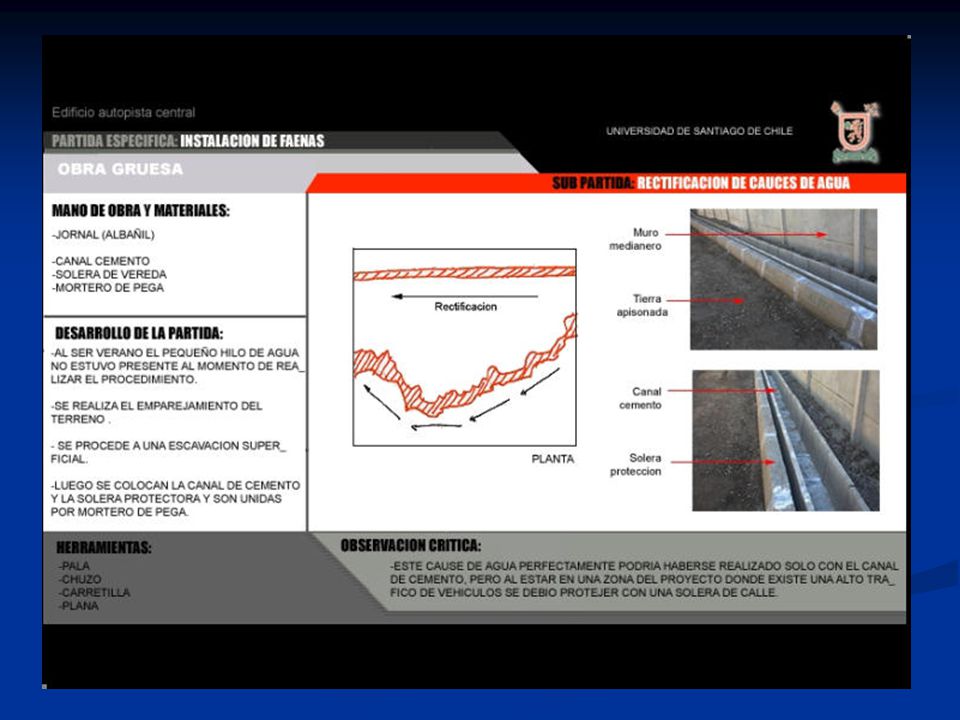

4

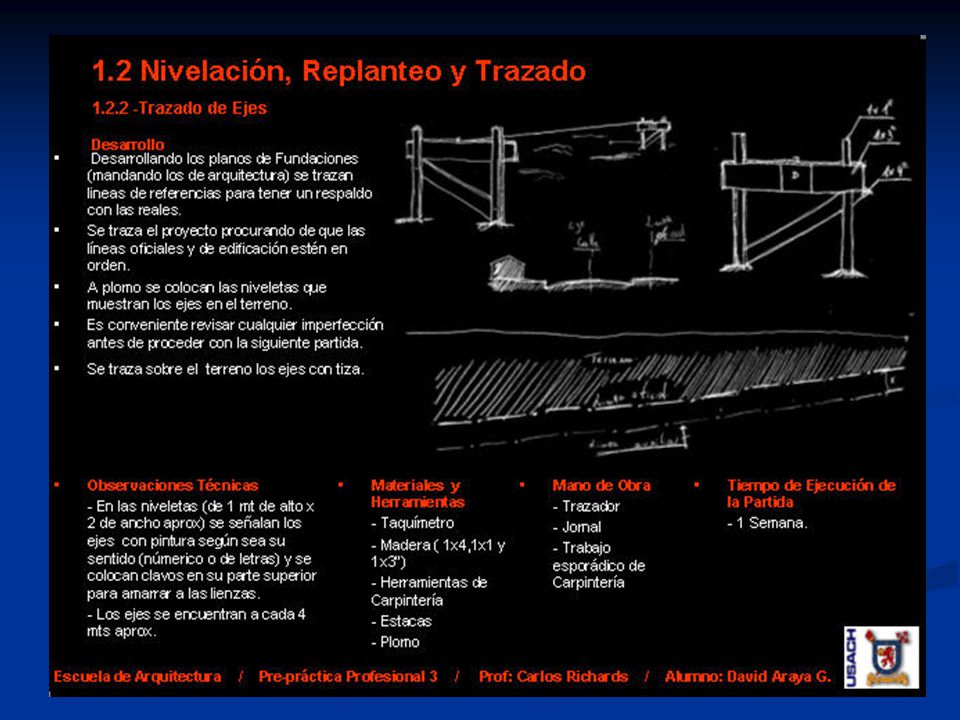

5

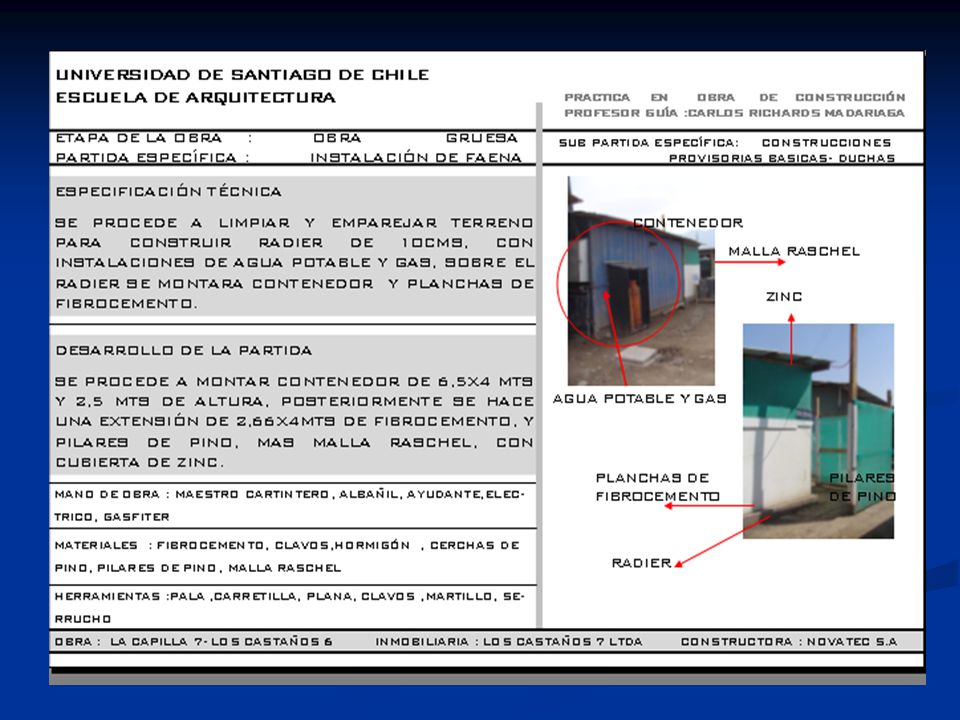

6

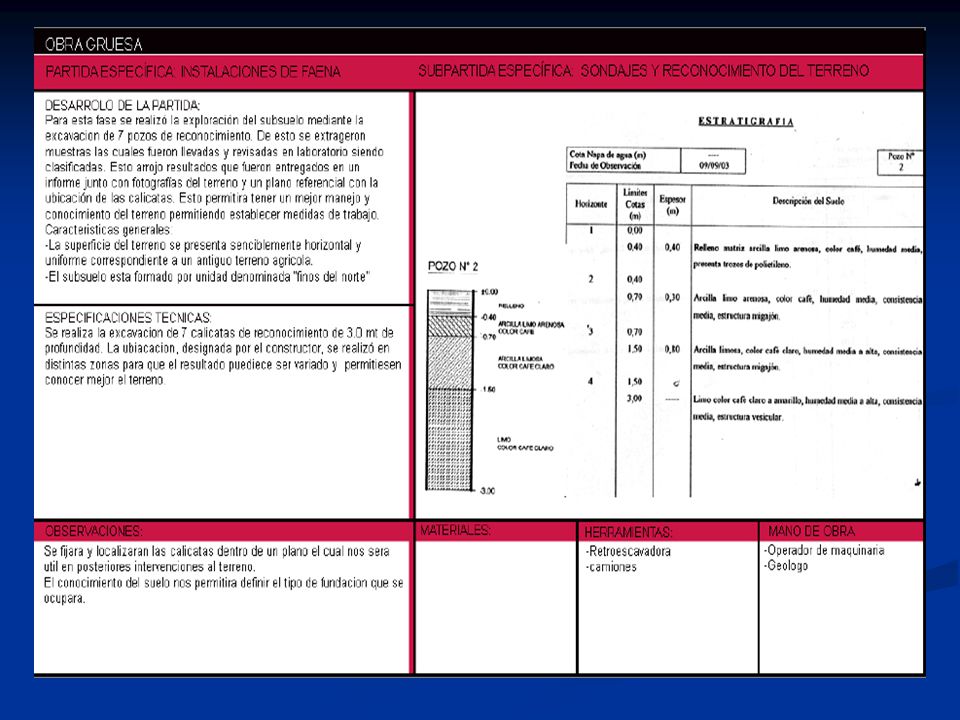

7

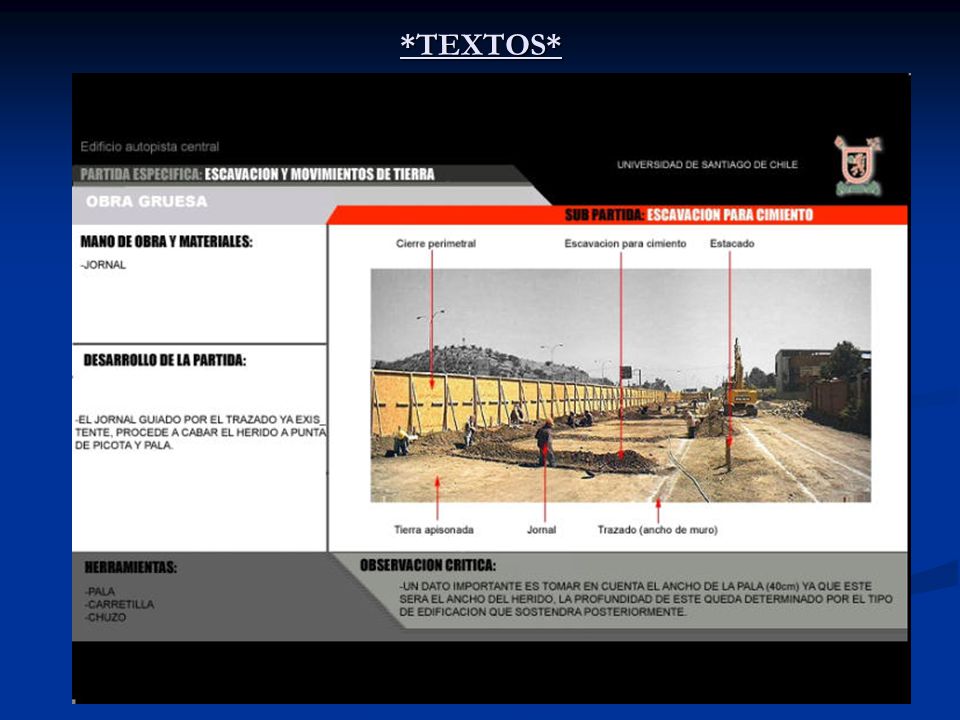

8 *TEXTOS*

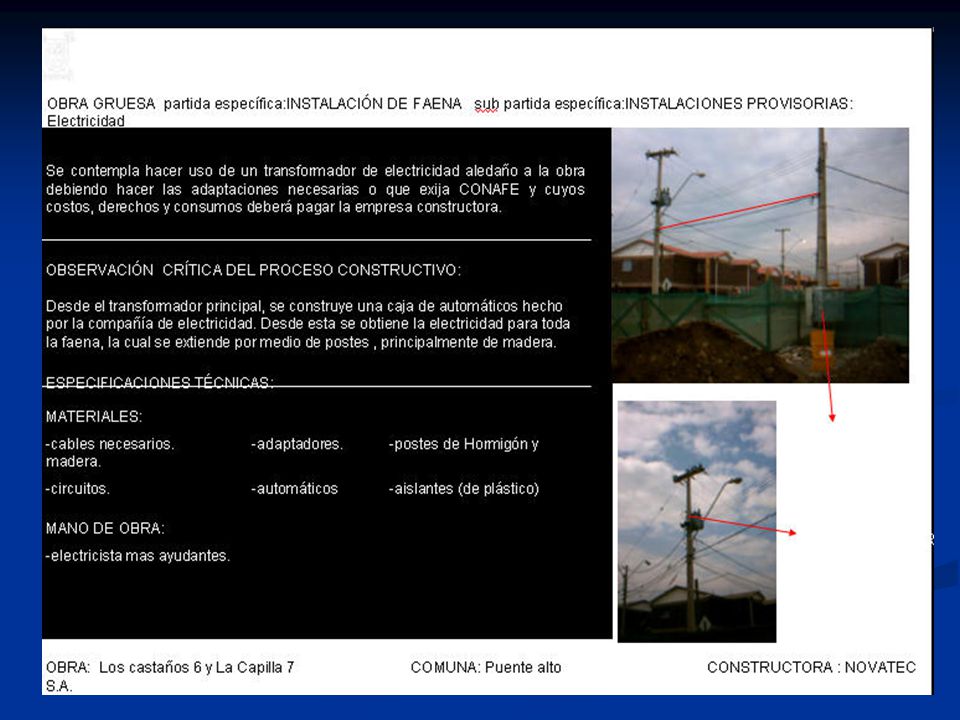

9

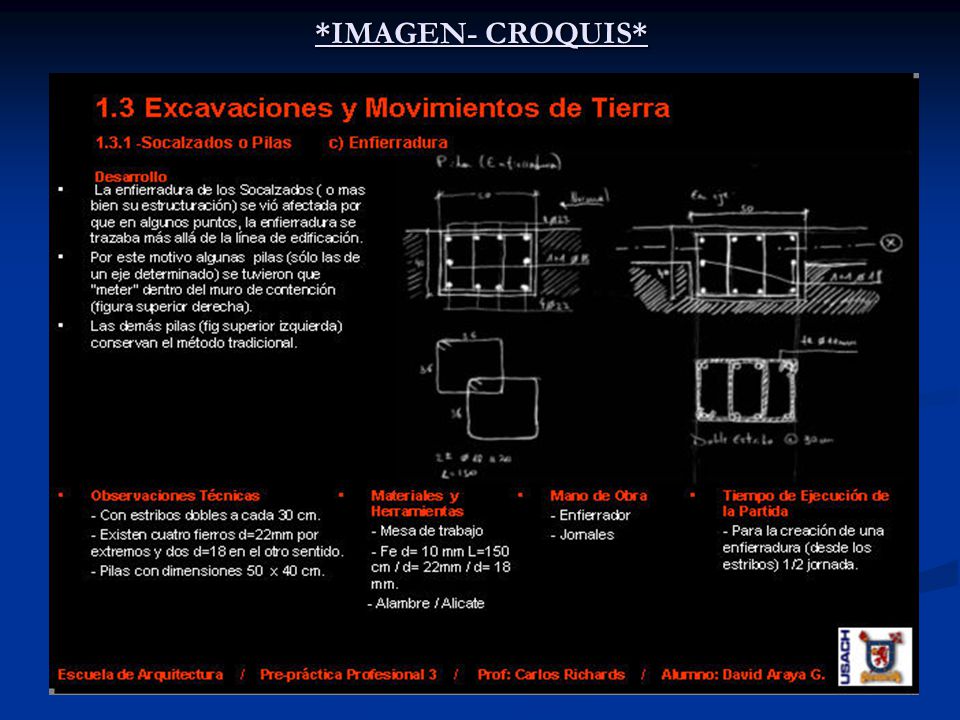

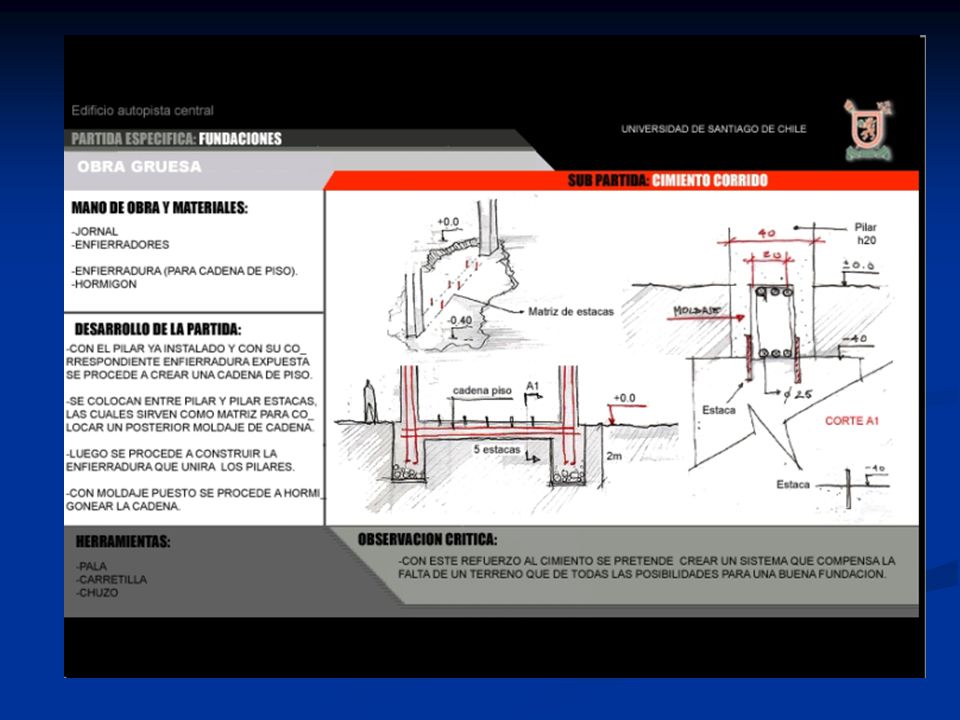

10 *IMAGEN- CROQUIS*

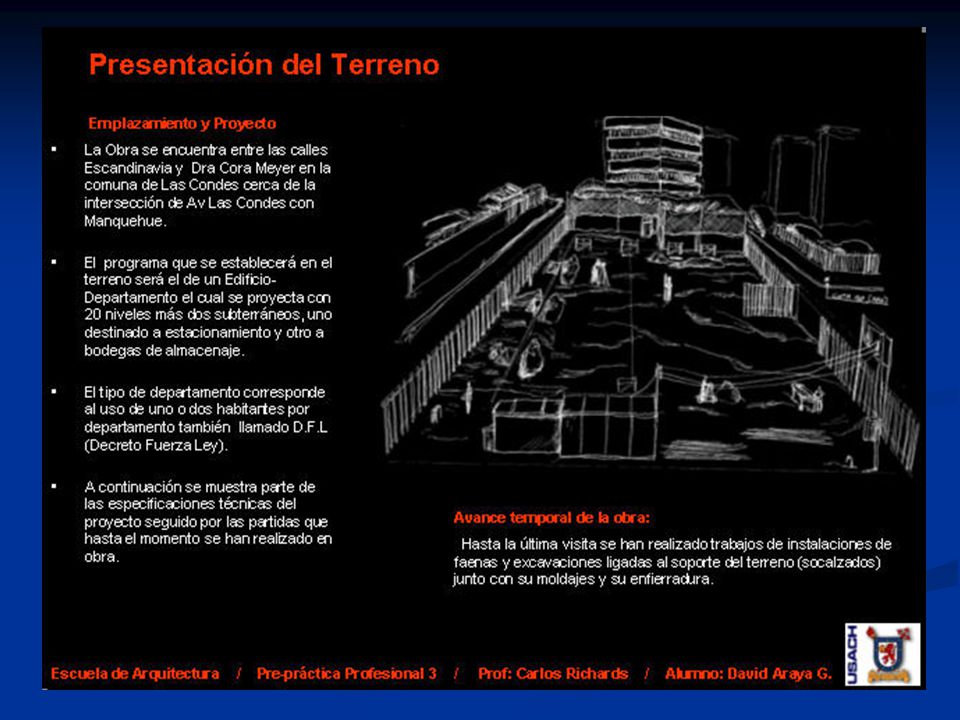

11

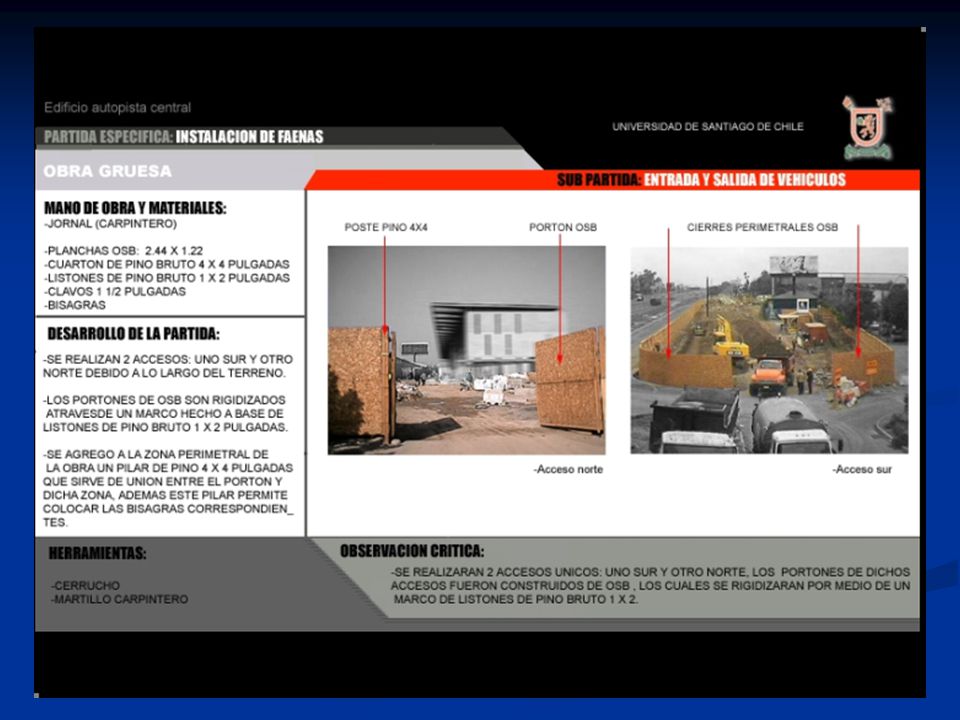

12

13

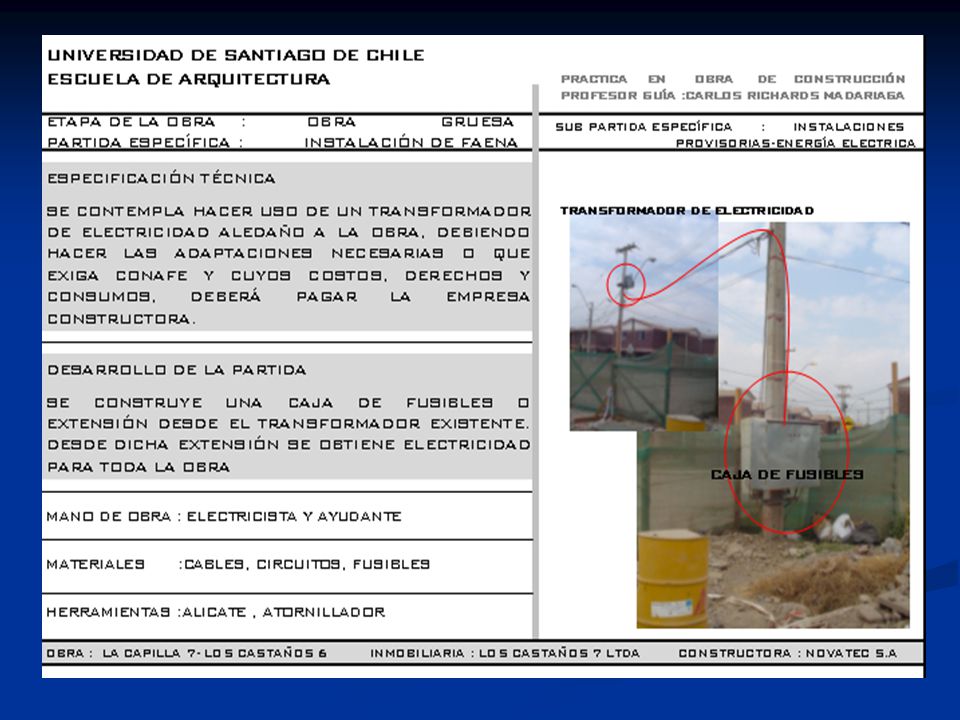

14

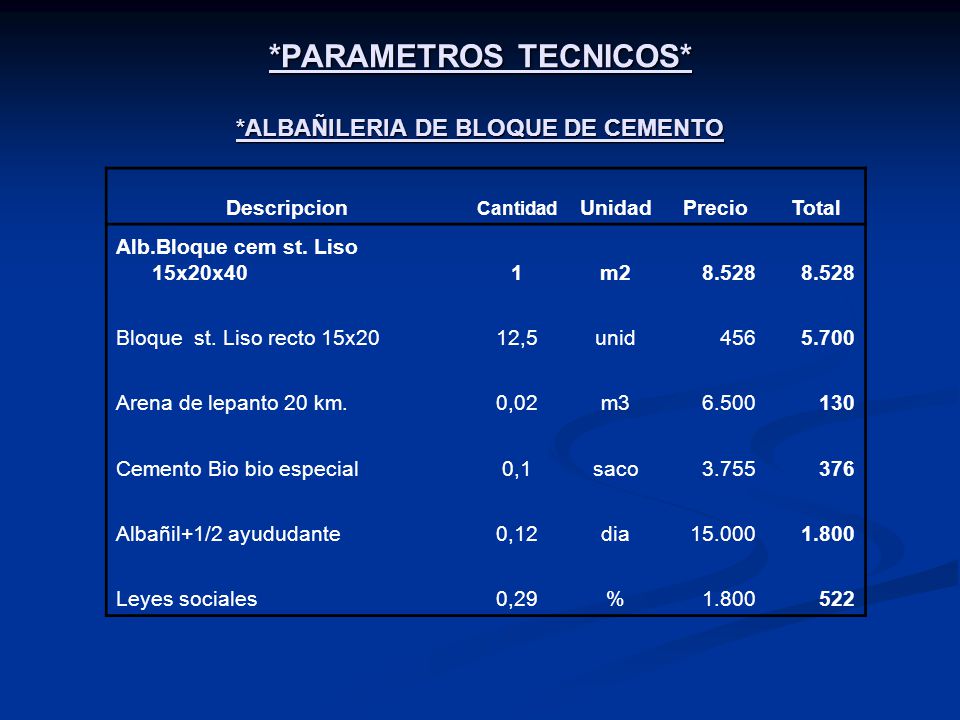

15 *PARAMETROS TECNICOS* *ALBAÑILERIA DE BLOQUE DE CEMENTO Descripcion Cantidad UnidadPrecioTotal Alb.Bloque cem st. Liso 15x20x401m28.528 Bloque st. Liso recto 15x2012,5unid4565.700 Arena de lepanto 20 km.0,02m36.500130 Cemento Bio bio especial0,1saco3.755376 Albañil+1/2 ayududante0,12dia15.0001.800 Leyes sociales0,29%1.800522

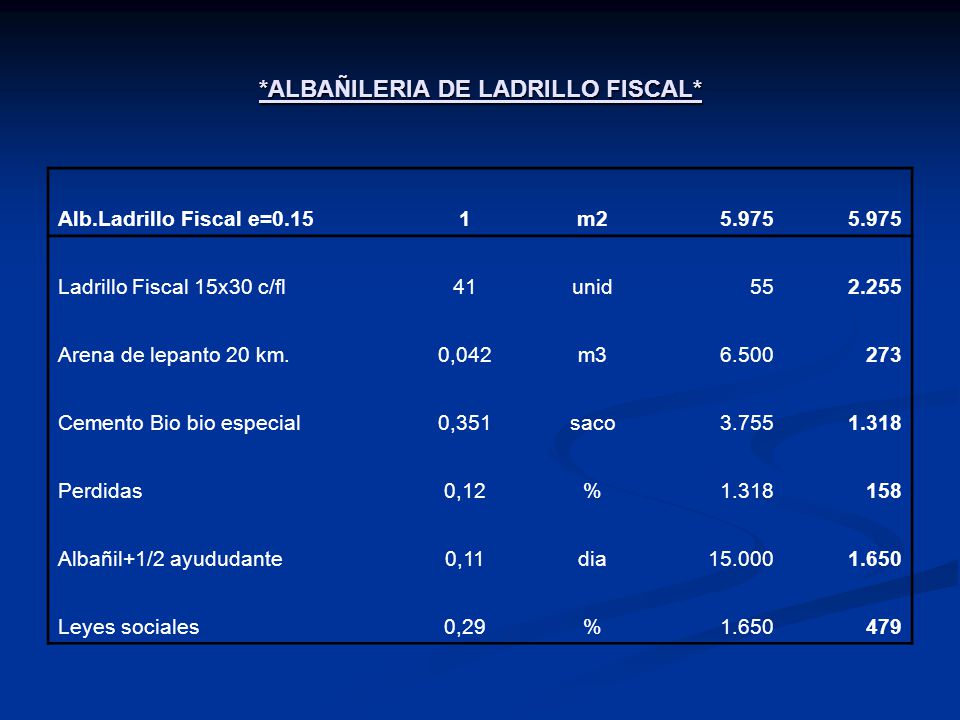

16 *ALBAÑILERIA DE LADRILLO FISCAL* Alb.Ladrillo Fiscal e=0.151m25.975 Ladrillo Fiscal 15x30 c/fl41unid552.255 Arena de lepanto 20 km.0,042m36.500273 Cemento Bio bio especial0,351saco3.7551.318 Perdidas0,12%1.318158 Albañil+1/2 ayududante0,11dia15.0001.650 Leyes sociales0,29%1.650479

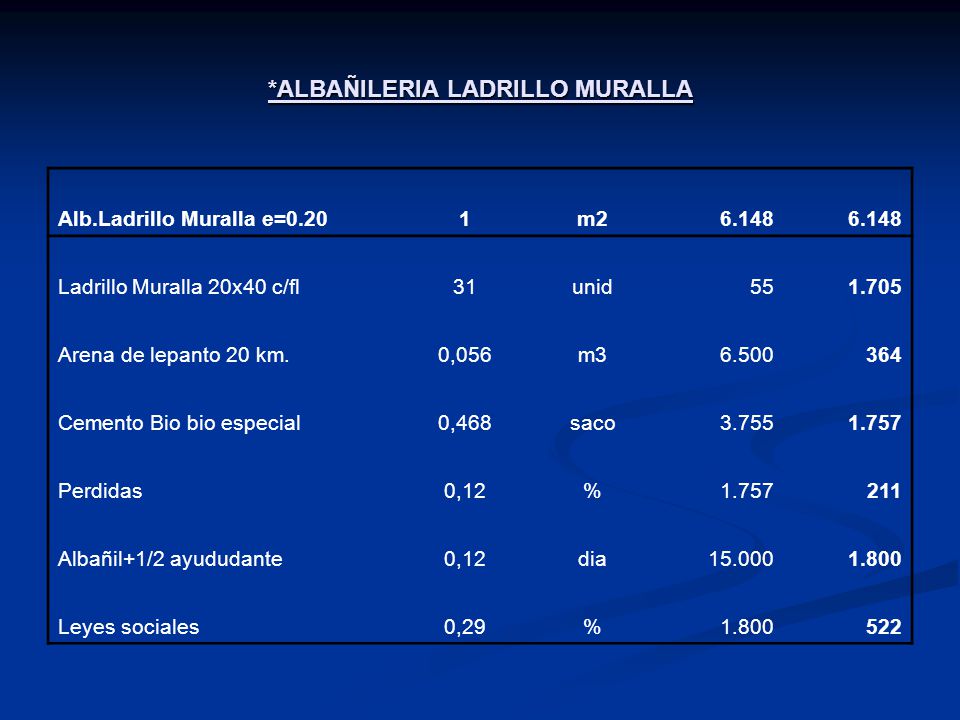

17 *ALBAÑILERIA LADRILLO MURALLA Alb.Ladrillo Muralla e=0.201m26.148 Ladrillo Muralla 20x40 c/fl31unid551.705 Arena de lepanto 20 km.0,056m36.500364 Cemento Bio bio especial0,468saco3.7551.757 Perdidas0,12%1.757211 Albañil+1/2 ayududante0,12dia15.0001.800 Leyes sociales0,29%1.800522

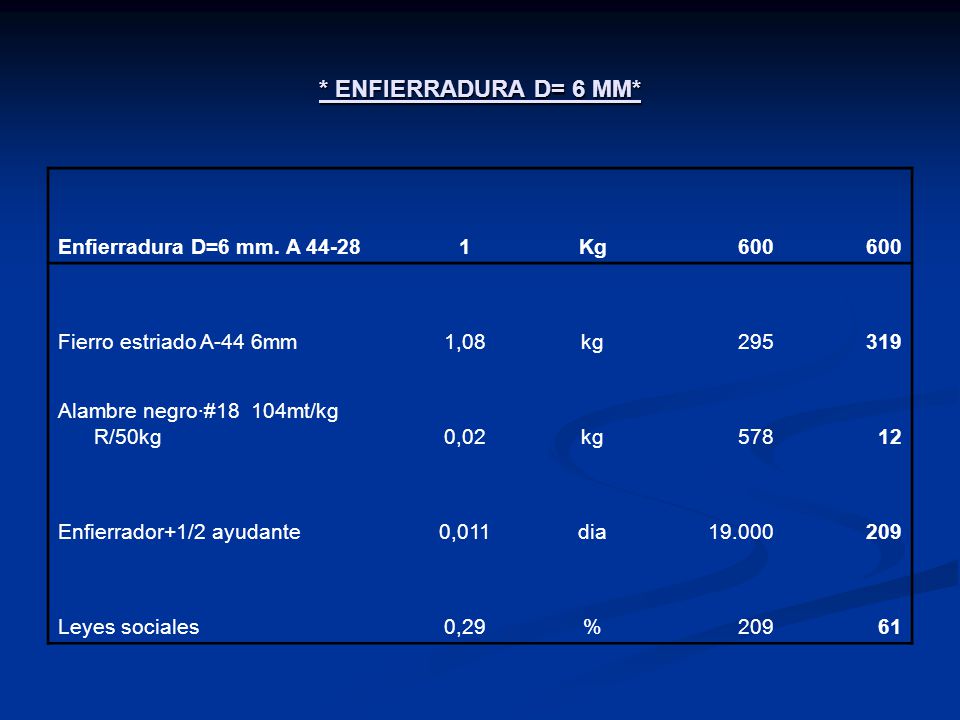

18 * ENFIERRADURA D= 6 MM* Enfierradura D=6 mm. A 44-281Kg600 Fierro estriado A-44 6mm1,08kg295319 Alambre negro·#18 104mt/kg R/50kg0,02kg57812 Enfierrador+1/2 ayudante0,011dia19.000209 Leyes sociales0,29%20961

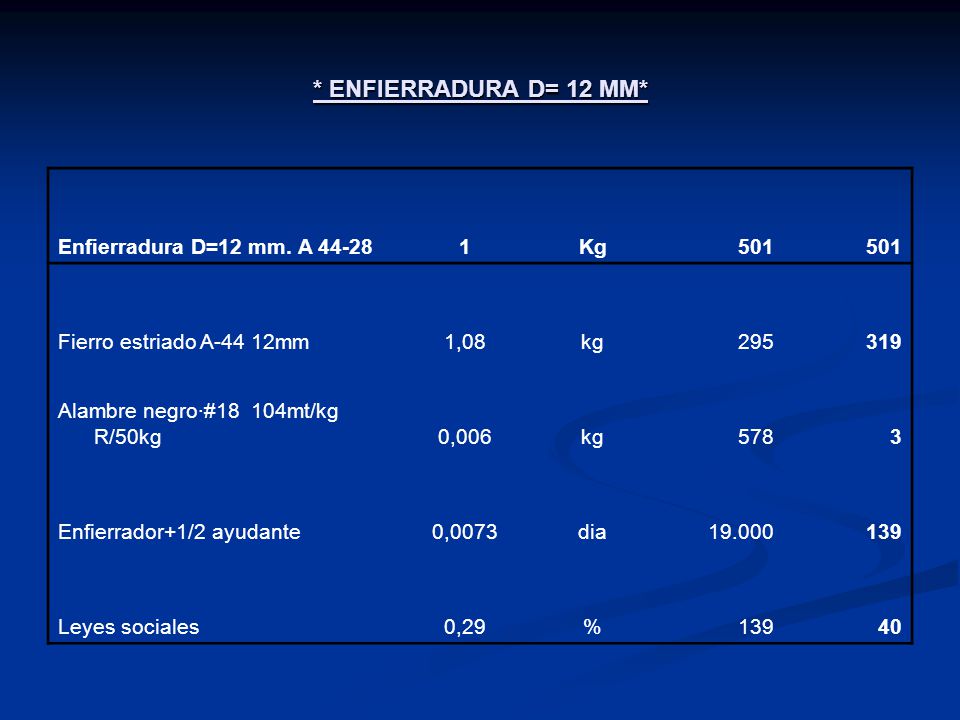

19 * ENFIERRADURA D= 12 MM* Enfierradura D=12 mm. A 44-281Kg501 Fierro estriado A-44 12mm1,08kg295319 Alambre negro·#18 104mt/kg R/50kg0,006kg5783 Enfierrador+1/2 ayudante0,0073dia19.000139 Leyes sociales0,29%13940

20 * ENFIERRADURA D= 25 MM* Enfierradura D=25 mm. A 44-281Kg435 Fierro estriado A-44 25mm1,08kg295319 Alambre negro·#18 104mt/kg R/50kg0,01kg5786 Enfierrador+1/2 ayudante0,0045dia19.00086 Leyes sociales0,29%8625

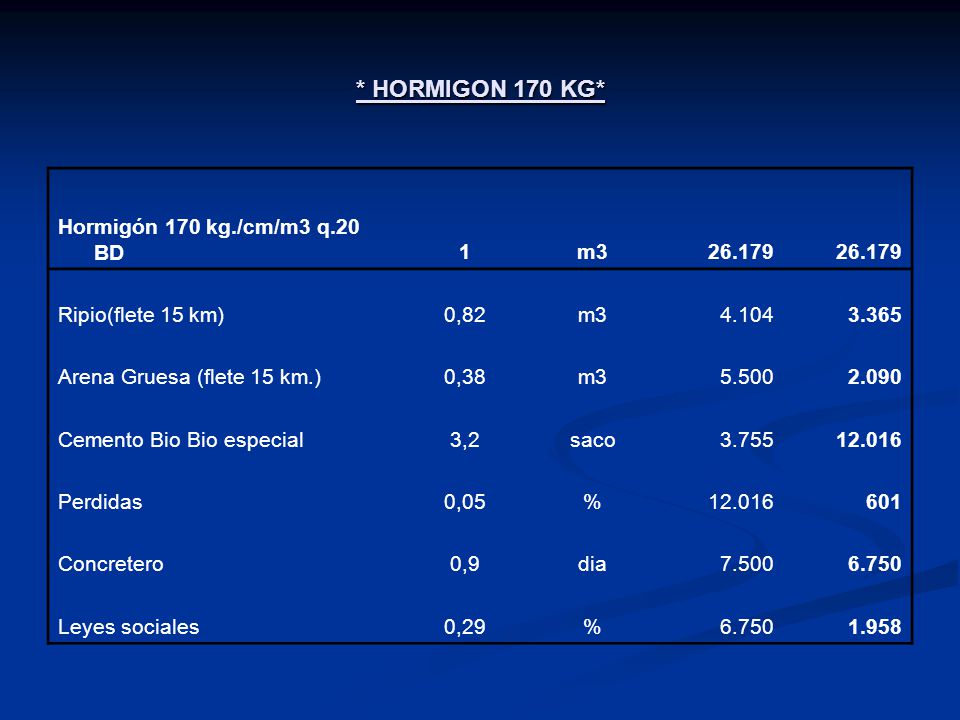

21 * HORMIGON 170 KG* Hormigón 170 kg./cm/m3 q.20 BD1m326.179 Ripio(flete 15 km)0,82m34.1043.365 Arena Gruesa (flete 15 km.)0,38m35.5002.090 Cemento Bio Bio especial3,2saco3.75512.016 Perdidas0,05%12.016601 Concretero0,9dia7.5006.750 Leyes sociales0,29%6.7501.958
