Ensamblaje y Mantenimiento de PC’s

Presentación del tema: "Ensamblaje y Mantenimiento de PC’s"— Transcripción de la presentación:

1 Ensamblaje y Mantenimiento de PC’s

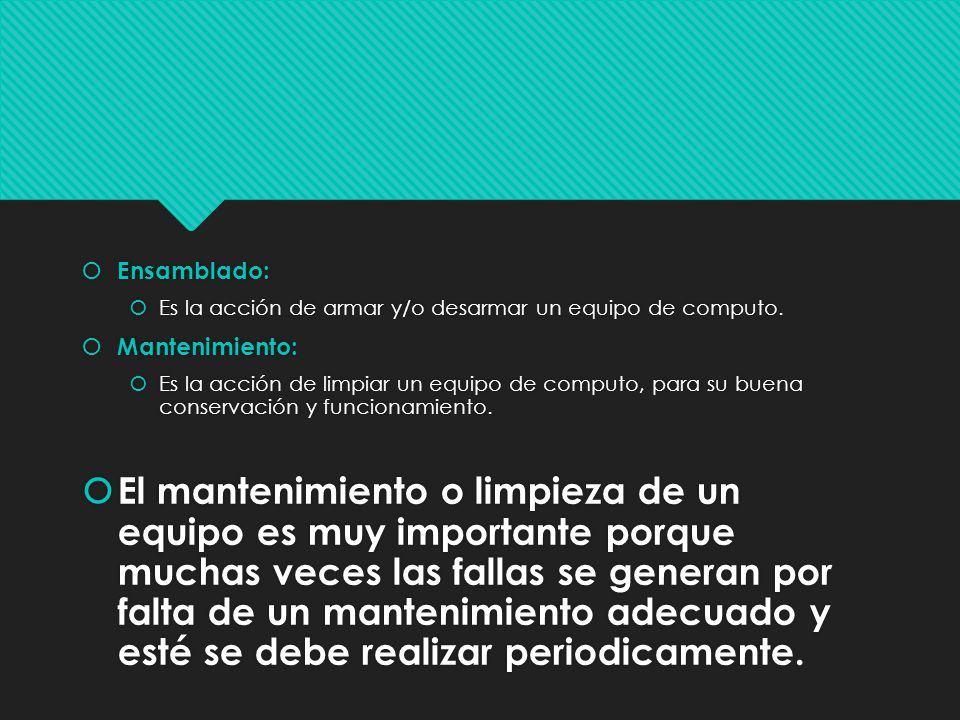

2 Ensamblado: Es la acción de armar y/o desarmar un equipo de computo. Mantenimiento: Es la acción de limpiar un equipo de computo, para su buena conservación y funcionamiento. El mantenimiento o limpieza de un equipo es muy importante porque muchas veces las fallas se generan por falta de un mantenimiento adecuado y esté se debe realizar periodicamente.

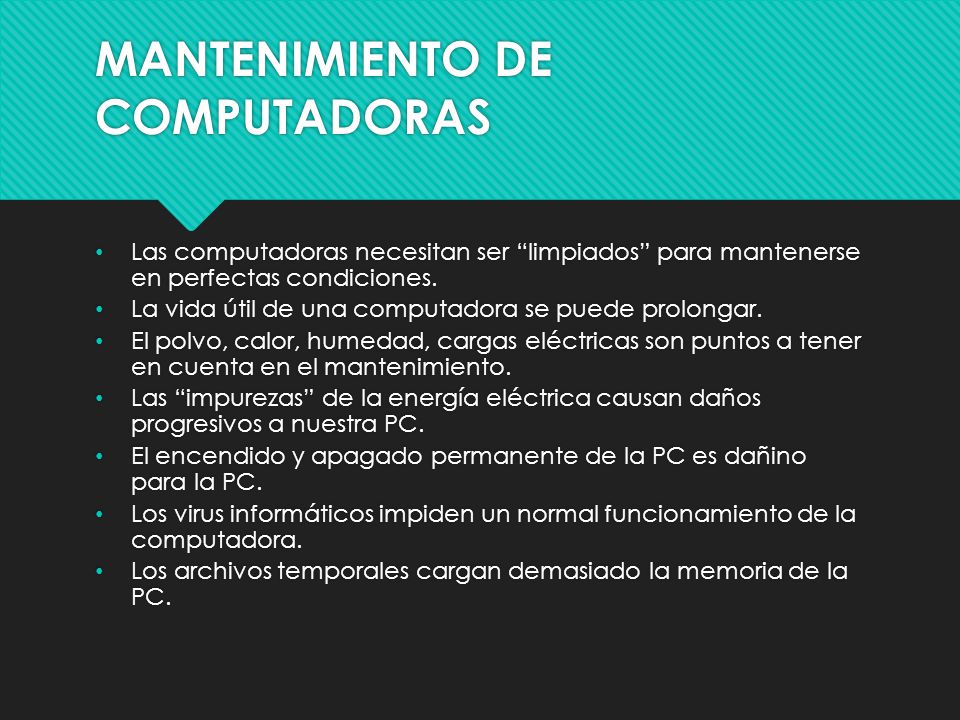

3 MANTENIMIENTO DE COMPUTADORAS
Las computadoras necesitan ser “limpiados” para mantenerse en perfectas condiciones. La vida útil de una computadora se puede prolongar. El polvo, calor, humedad, cargas eléctricas son puntos a tener en cuenta en el mantenimiento. Las “impurezas” de la energía eléctrica causan daños progresivos a nuestra PC. El encendido y apagado permanente de la PC es dañino para la PC. Los virus informáticos impiden un normal funcionamiento de la computadora. Los archivos temporales cargan demasiado la memoria de la PC.

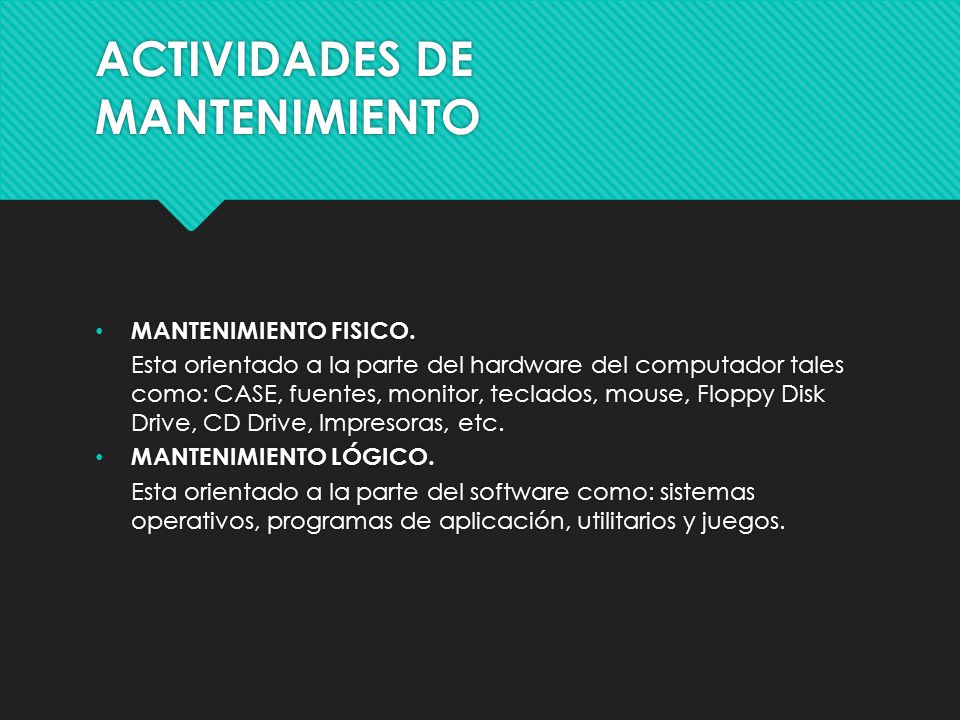

4 ACTIVIDADES DE MANTENIMIENTO
MANTENIMIENTO FISICO. Esta orientado a la parte del hardware del computador tales como: CASE, fuentes, monitor, teclados, mouse, Floppy Disk Drive, CD Drive, Impresoras, etc. MANTENIMIENTO LÓGICO. Esta orientado a la parte del software como: sistemas operativos, programas de aplicación, utilitarios y juegos.

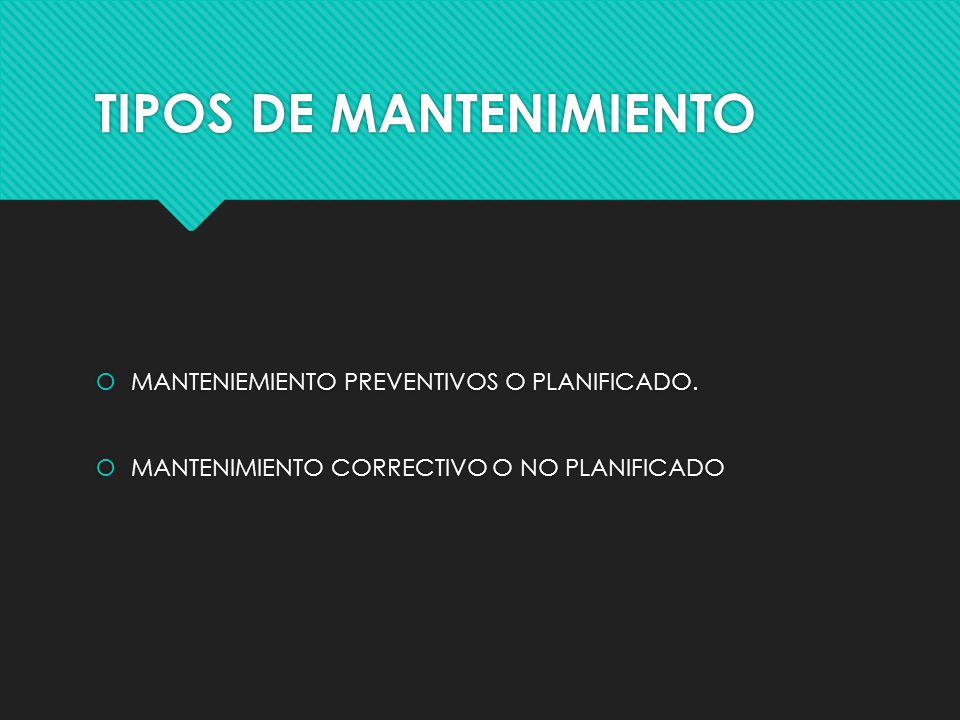

5 TIPOS DE MANTENIMIENTO
MANTENIEMIENTO PREVENTIVOS O PLANIFICADO. MANTENIMIENTO CORRECTIVO O NO PLANIFICADO

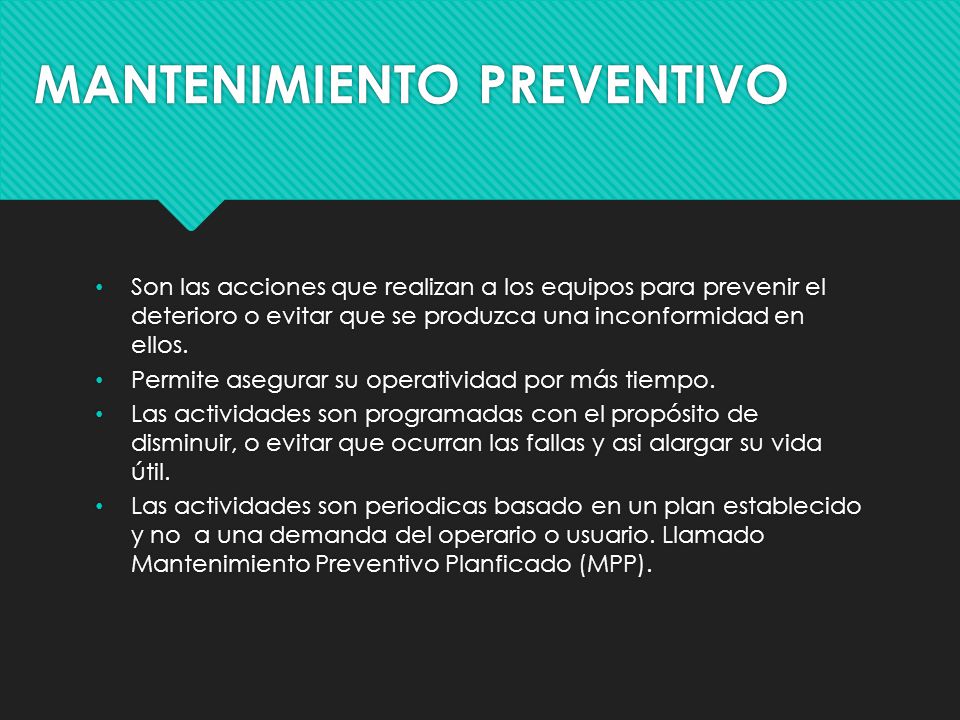

6 MANTENIMIENTO PREVENTIVO
Son las acciones que realizan a los equipos para prevenir el deterioro o evitar que se produzca una inconformidad en ellos. Permite asegurar su operatividad por más tiempo. Las actividades son programadas con el propósito de disminuir, o evitar que ocurran las fallas y asi alargar su vida útil. Las actividades son periodicas basado en un plan establecido y no a una demanda del operario o usuario. Llamado Mantenimiento Preventivo Planficado (MPP).

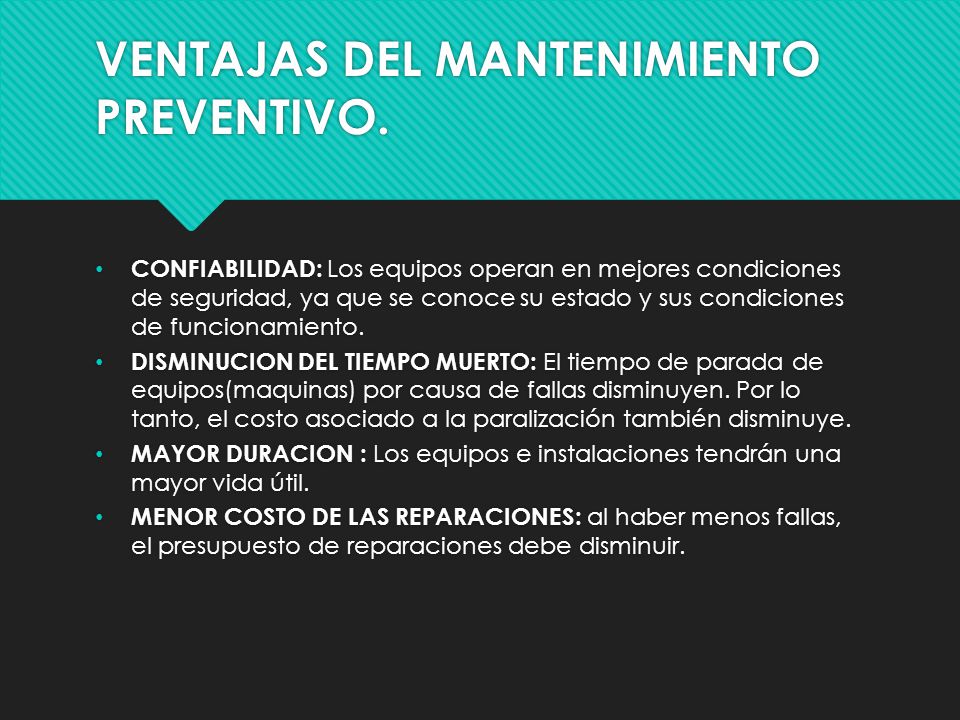

7 VENTAJAS DEL MANTENIMIENTO PREVENTIVO.
CONFIABILIDAD: Los equipos operan en mejores condiciones de seguridad, ya que se conoce su estado y sus condiciones de funcionamiento. DISMINUCION DEL TIEMPO MUERTO: El tiempo de parada de equipos(maquinas) por causa de fallas disminuyen. Por lo tanto, el costo asociado a la paralización también disminuye. MAYOR DURACION : Los equipos e instalaciones tendrán una mayor vida útil. MENOR COSTO DE LAS REPARACIONES: al haber menos fallas, el presupuesto de reparaciones debe disminuir.

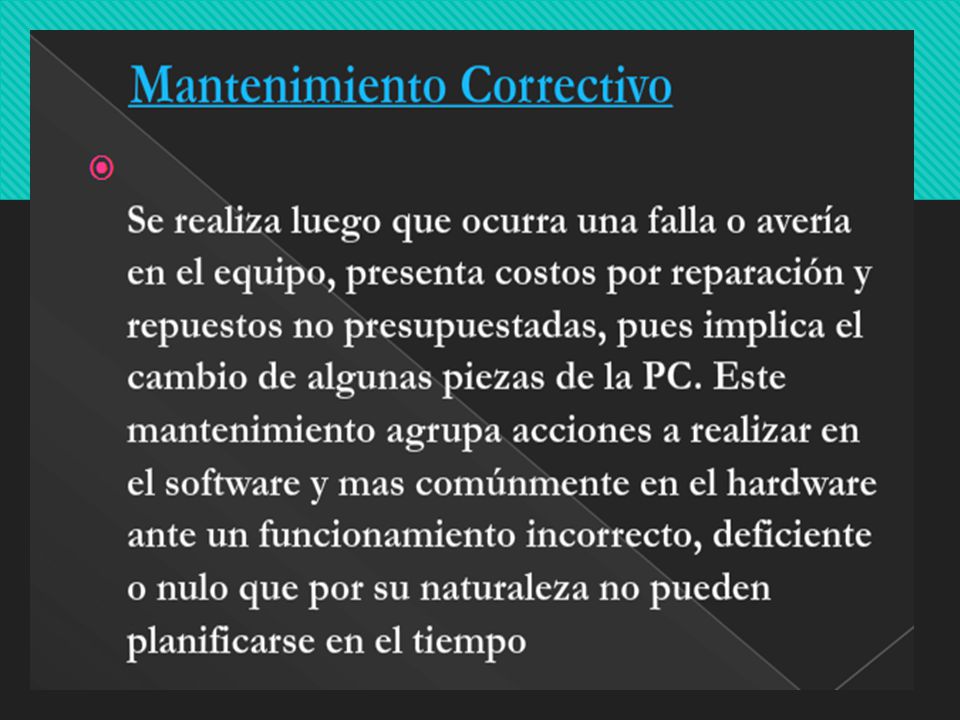

8

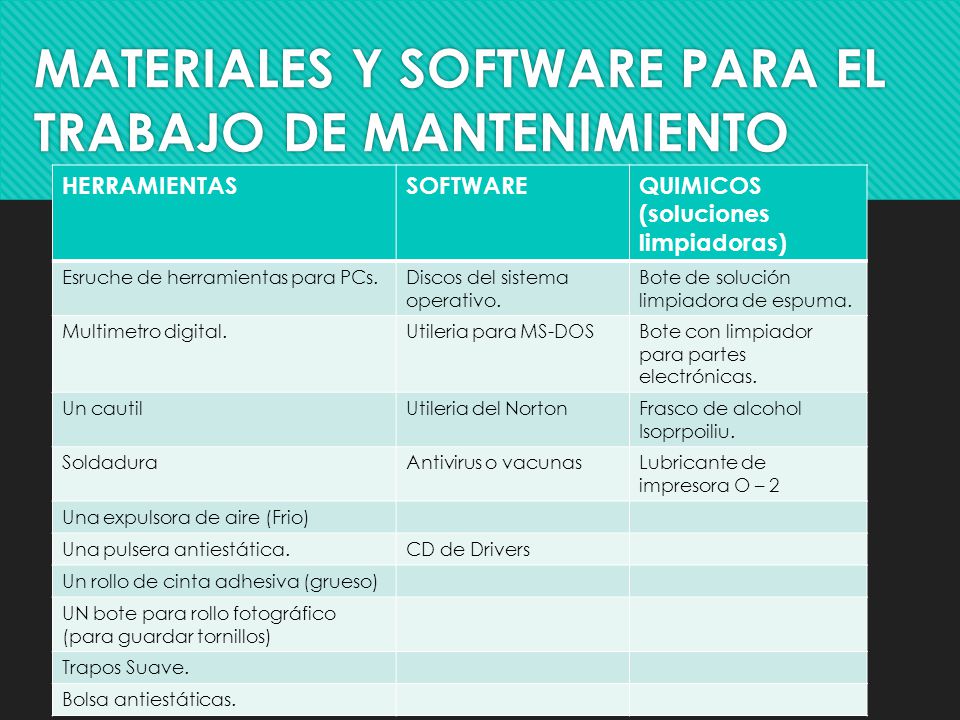

9 MATERIALES Y SOFTWARE PARA EL TRABAJO DE MANTENIMIENTO
HERRAMIENTAS SOFTWARE QUIMICOS (soluciones limpiadoras) Esruche de herramientas para PCs. Discos del sistema operativo. Bote de solución limpiadora de espuma. Multimetro digital. Utileria para MS-DOS Bote con limpiador para partes electrónicas. Un cautil Utileria del Norton Frasco de alcohol Isoprpoiliu. Soldadura Antivirus o vacunas Lubricante de impresora O – 2 Una expulsora de aire (Frio) Una pulsera antiestática. CD de Drivers Un rollo de cinta adhesiva (grueso) UN bote para rollo fotográfico (para guardar tornillos) Trapos Suave. Bolsa antiestáticas.

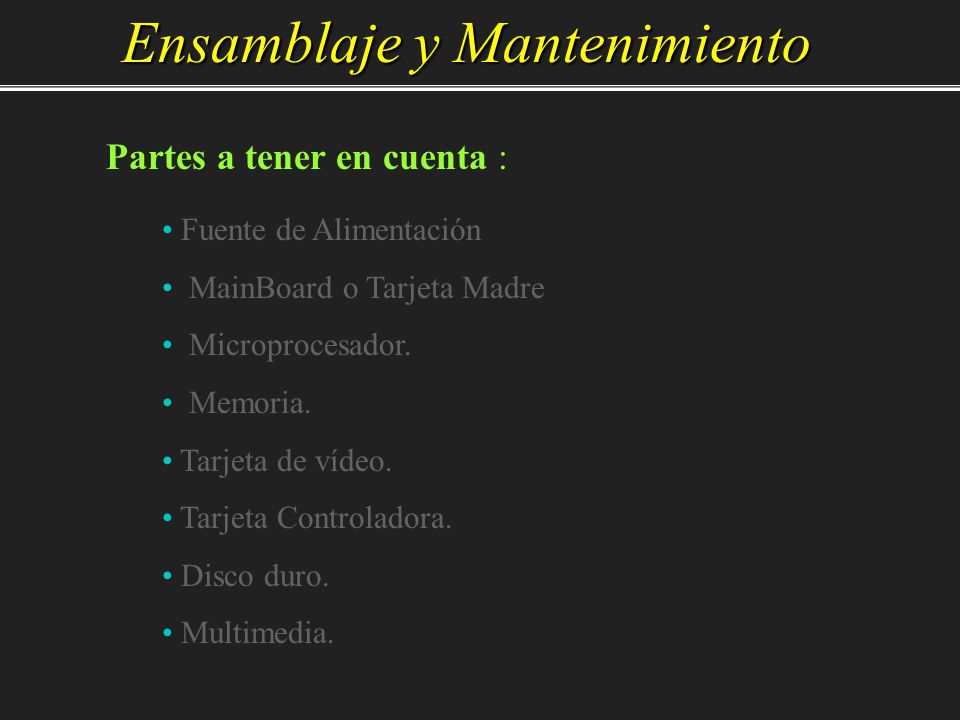

10 Ensamblaje y Mantenimiento
Partes a tener en cuenta : Fuente de Alimentación MainBoard o Tarjeta Madre Microprocesador. Memoria. Tarjeta de vídeo. Tarjeta Controladora. Disco duro. Multimedia.

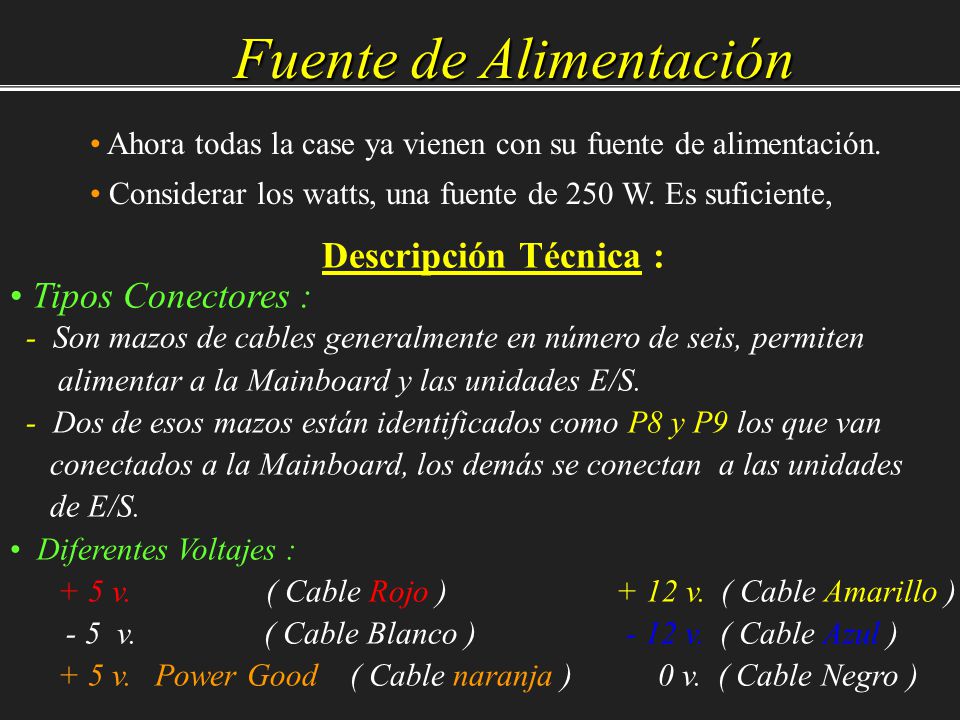

11 Fuente de Alimentación
Ahora todas la case ya vienen con su fuente de alimentación. Considerar los watts, una fuente de 250 W. Es suficiente, Descripción Técnica : Tipos Conectores : - Son mazos de cables generalmente en número de seis, permiten alimentar a la Mainboard y las unidades E/S. - Dos de esos mazos están identificados como P8 y P9 los que van conectados a la Mainboard, los demás se conectan a las unidades de E/S. Diferentes Voltajes : + 5 v ( Cable Rojo ) v. ( Cable Amarillo ) - 5 v ( Cable Blanco ) v. ( Cable Azul ) + 5 v. Power Good ( Cable naranja ) v. ( Cable Negro )

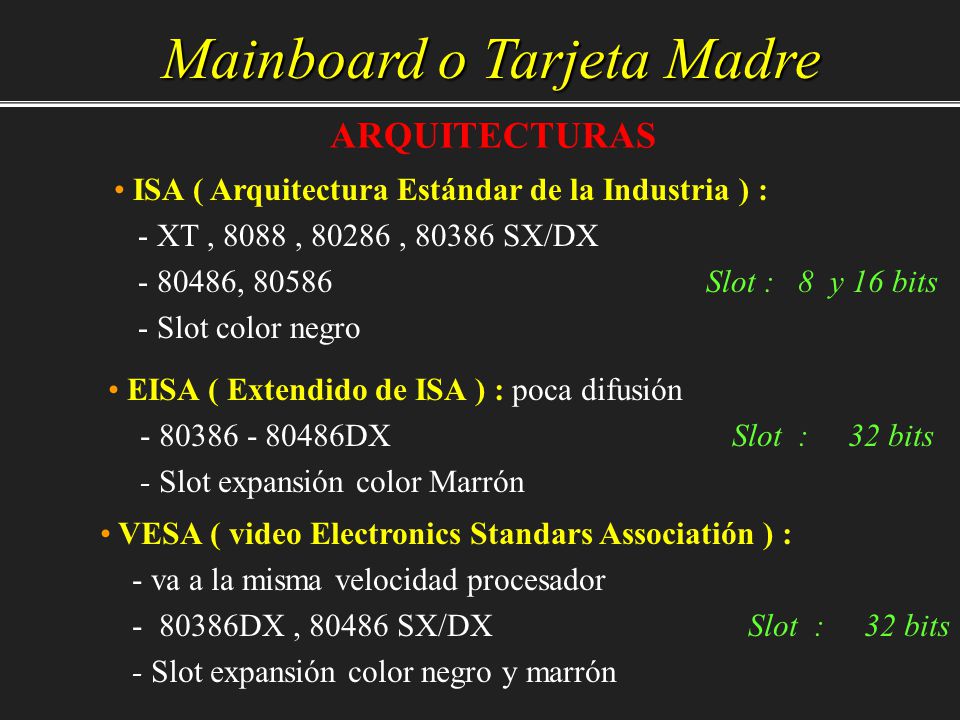

12 Mainboard o Tarjeta Madre
ARQUITECTURAS ISA ( Arquitectura Estándar de la Industria ) : - XT , 8088 , , SX/DX , Slot : 8 y 16 bits - Slot color negro EISA ( Extendido de ISA ) : poca difusión DX Slot : bits - Slot expansión color Marrón VESA ( video Electronics Standars Associatión ) : - va a la misma velocidad procesador DX , SX/DX Slot : bits - Slot expansión color negro y marrón

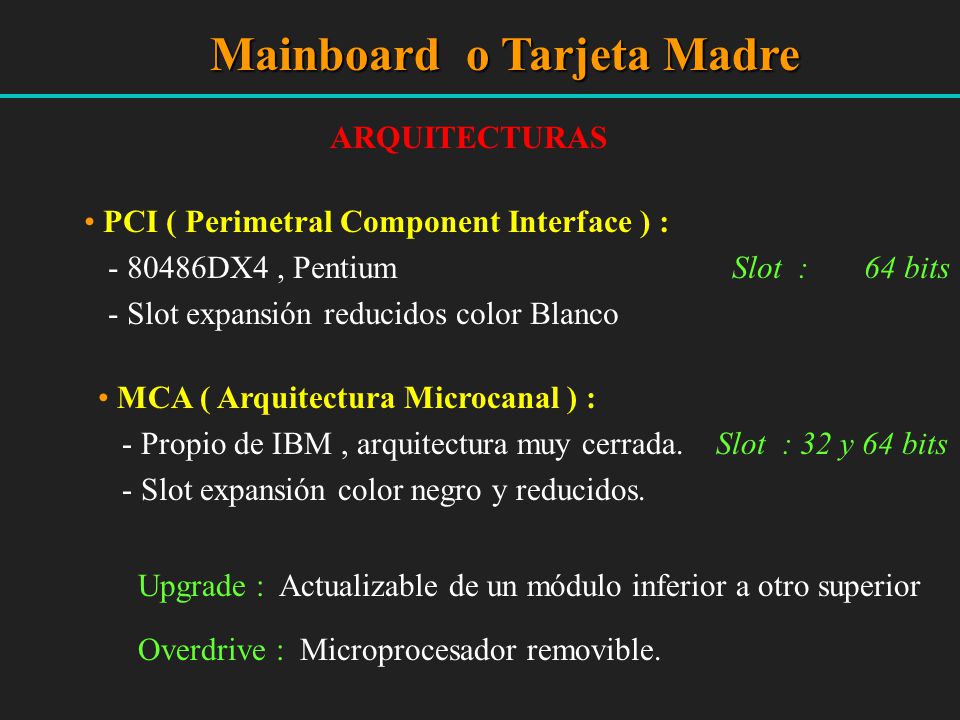

13 Mainboard o Tarjeta Madre
ARQUITECTURAS PCI ( Perimetral Component Interface ) : DX4 , Pentium Slot : bits - Slot expansión reducidos color Blanco MCA ( Arquitectura Microcanal ) : - Propio de IBM , arquitectura muy cerrada. Slot : 32 y 64 bits - Slot expansión color negro y reducidos. Upgrade : Actualizable de un módulo inferior a otro superior Overdrive : Microprocesador removible.

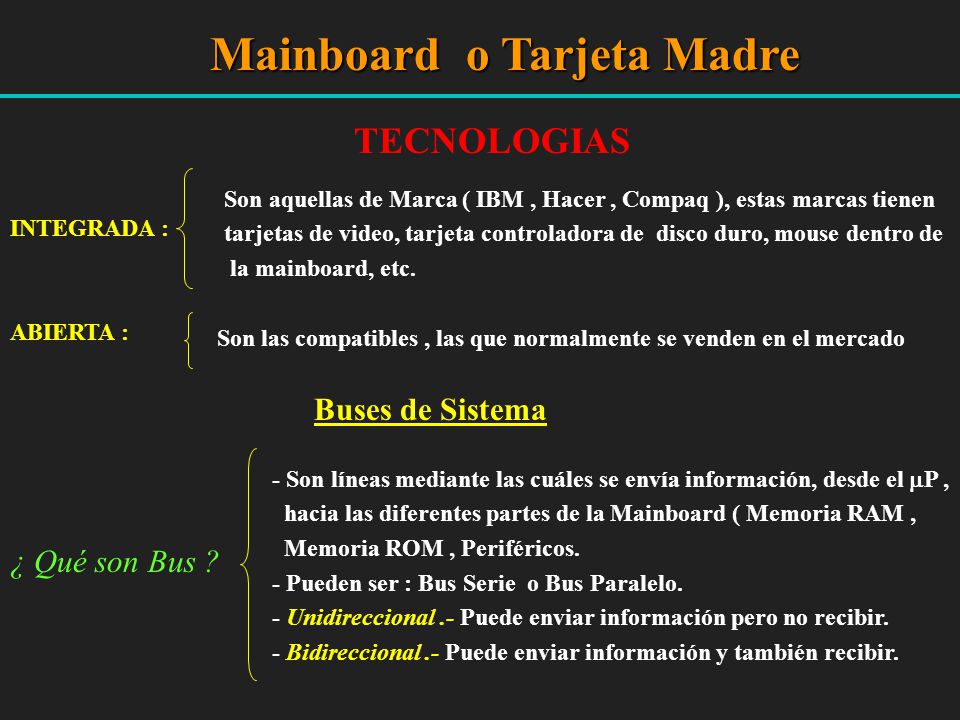

14 Mainboard o Tarjeta Madre
TECNOLOGIAS Son aquellas de Marca ( IBM , Hacer , Compaq ), estas marcas tienen tarjetas de video, tarjeta controladora de disco duro, mouse dentro de la mainboard, etc. INTEGRADA : ABIERTA : Son las compatibles , las que normalmente se venden en el mercado Buses de Sistema - Son líneas mediante las cuáles se envía información, desde el P , hacia las diferentes partes de la Mainboard ( Memoria RAM , Memoria ROM , Periféricos. - Pueden ser : Bus Serie o Bus Paralelo. - Unidireccional .- Puede enviar información pero no recibir. - Bidireccional .- Puede enviar información y también recibir. ¿ Qué son Bus ?

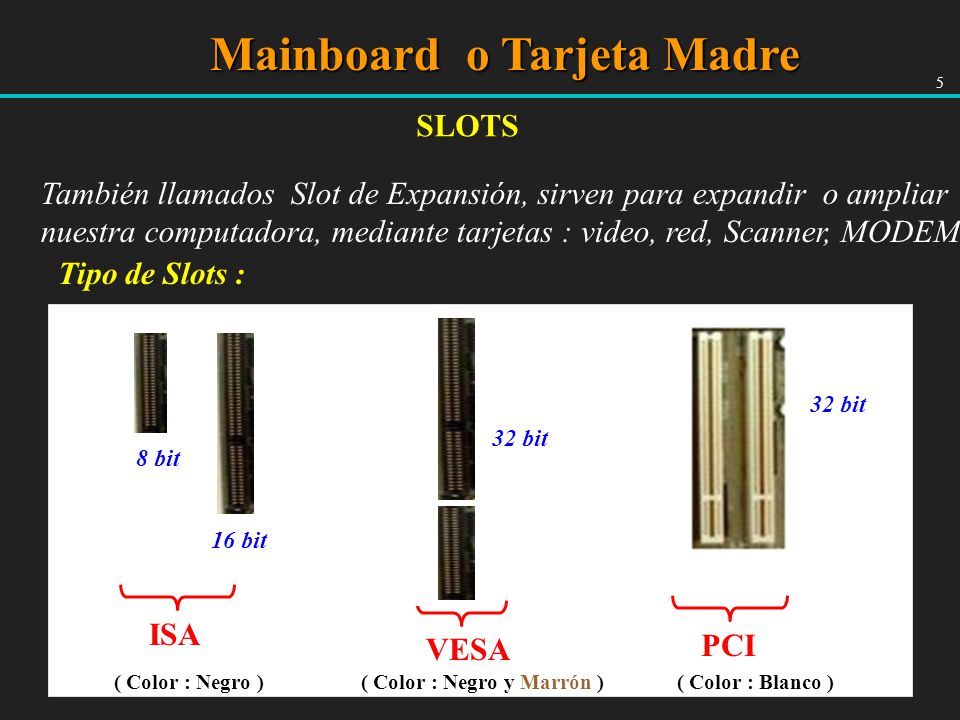

15 Mainboard o Tarjeta Madre
5 SLOTS También llamados Slot de Expansión, sirven para expandir o ampliar nuestra computadora, mediante tarjetas : video, red, Scanner, MODEM. Tipo de Slots : 32 bit 32 bit 8 bit 16 bit ISA PCI VESA ( Color : Negro ) ( Color : Negro y Marrón ) ( Color : Blanco )

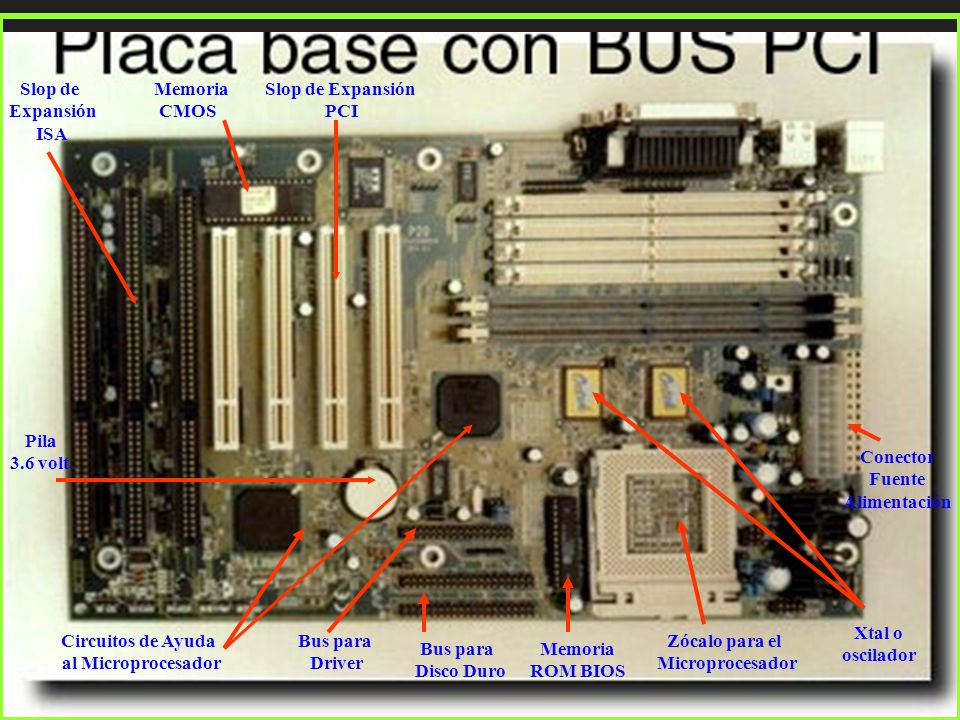

16 Slop de Expansión ISA Memoria CMOS Slop de Expansión PCI Pila 3.6 volt. Conector Fuente Alimentación Xtal o oscilador Circuitos de Ayuda al Microprocesador Bus para Driver Zócalo para el Microprocesador Bus para Disco Duro Memoria ROM BIOS

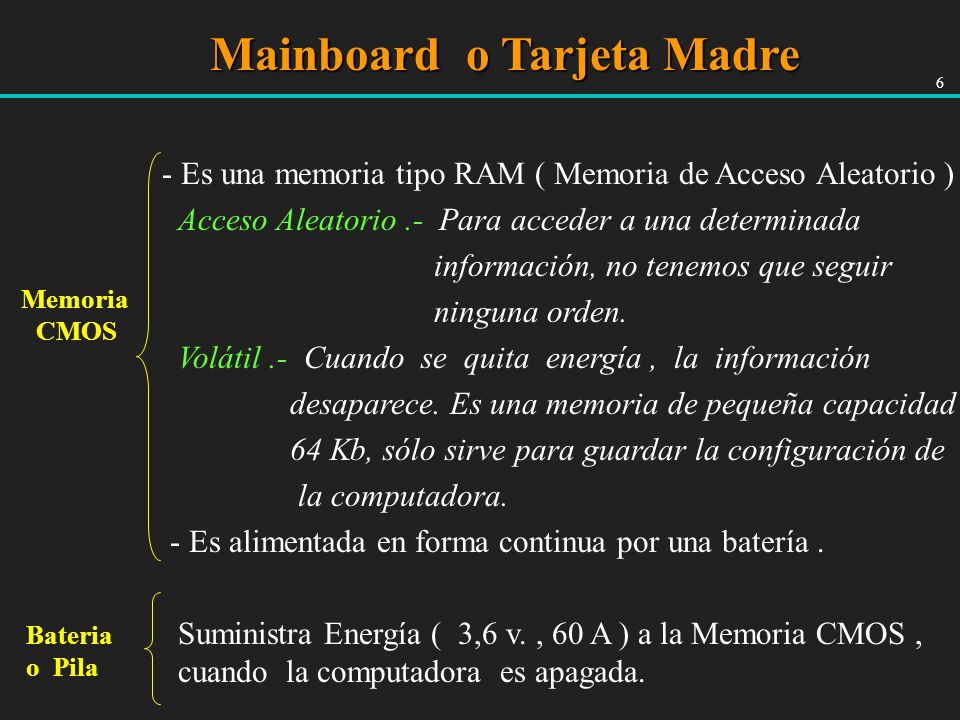

17 Mainboard o Tarjeta Madre
6 - Es una memoria tipo RAM ( Memoria de Acceso Aleatorio ) Acceso Aleatorio .- Para acceder a una determinada información, no tenemos que seguir ninguna orden. Volátil .- Cuando se quita energía , la información desaparece. Es una memoria de pequeña capacidad 64 Kb, sólo sirve para guardar la configuración de la computadora. - Es alimentada en forma continua por una batería . Memoria CMOS Bateria o Pila Suministra Energía ( 3,6 v. , 60 A ) a la Memoria CMOS , cuando la computadora es apagada.

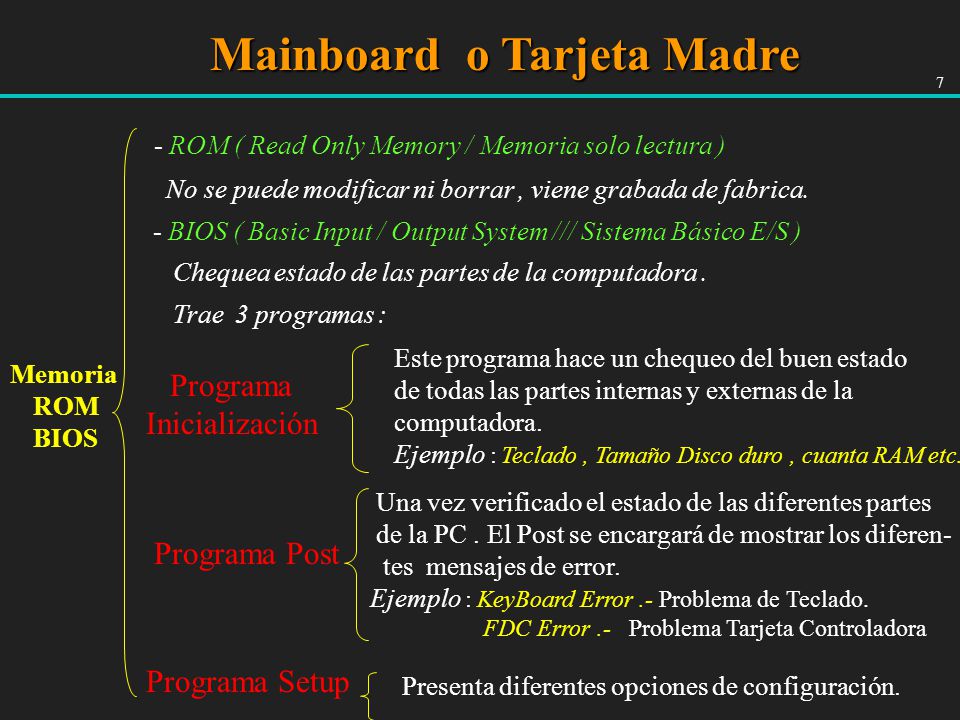

18 Mainboard o Tarjeta Madre
7 - ROM ( Read Only Memory / Memoria solo lectura ) No se puede modificar ni borrar , viene grabada de fabrica. - BIOS ( Basic Input / Output System /// Sistema Básico E/S ) Chequea estado de las partes de la computadora . Trae 3 programas : Este programa hace un chequeo del buen estado de todas las partes internas y externas de la computadora. Ejemplo : Teclado , Tamaño Disco duro , cuanta RAM etc. Memoria ROM BIOS Programa Inicialización Una vez verificado el estado de las diferentes partes de la PC . El Post se encargará de mostrar los diferen- tes mensajes de error. Ejemplo : KeyBoard Error .- Problema de Teclado. FDC Error .- Problema Tarjeta Controladora Programa Post Programa Setup Presenta diferentes opciones de configuración.

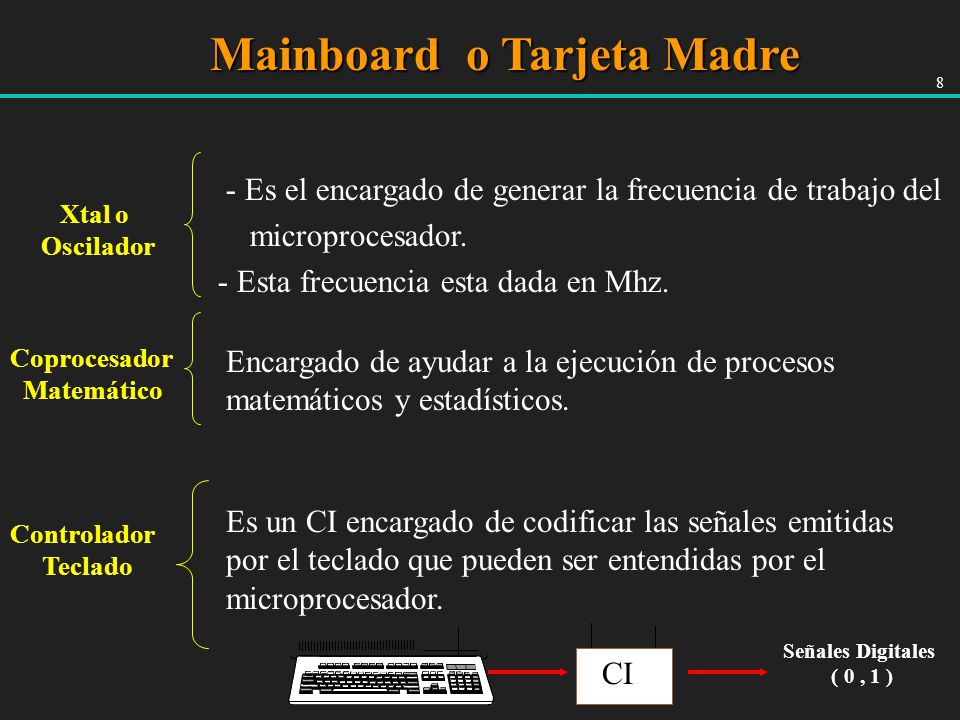

19 Mainboard o Tarjeta Madre
8 - Es el encargado de generar la frecuencia de trabajo del microprocesador. - Esta frecuencia esta dada en Mhz. Xtal o Oscilador Coprocesador Matemático Encargado de ayudar a la ejecución de procesos matemáticos y estadísticos. Es un CI encargado de codificar las señales emitidas por el teclado que pueden ser entendidas por el microprocesador. Controlador Teclado Señales Digitales ( 0 , 1 ) CI

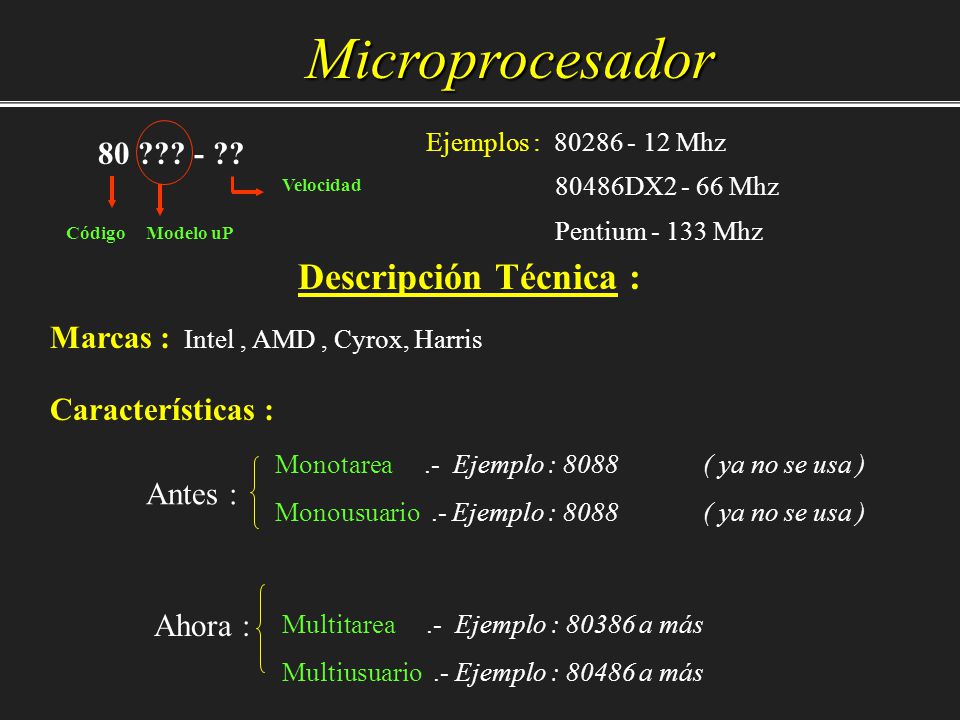

20 Microprocesador Descripción Técnica : 80 ??? - ??
Ejemplos : Mhz 80486DX Mhz Pentium Mhz 80 ??? - ?? Código Modelo uP Velocidad Descripción Técnica : Marcas : Intel , AMD , Cyrox, Harris Características : Antes : Monotarea Ejemplo : ( ya no se usa ) Monousuario .- Ejemplo : ( ya no se usa ) Multitarea Ejemplo : a más Multiusuario .- Ejemplo : a más Ahora :

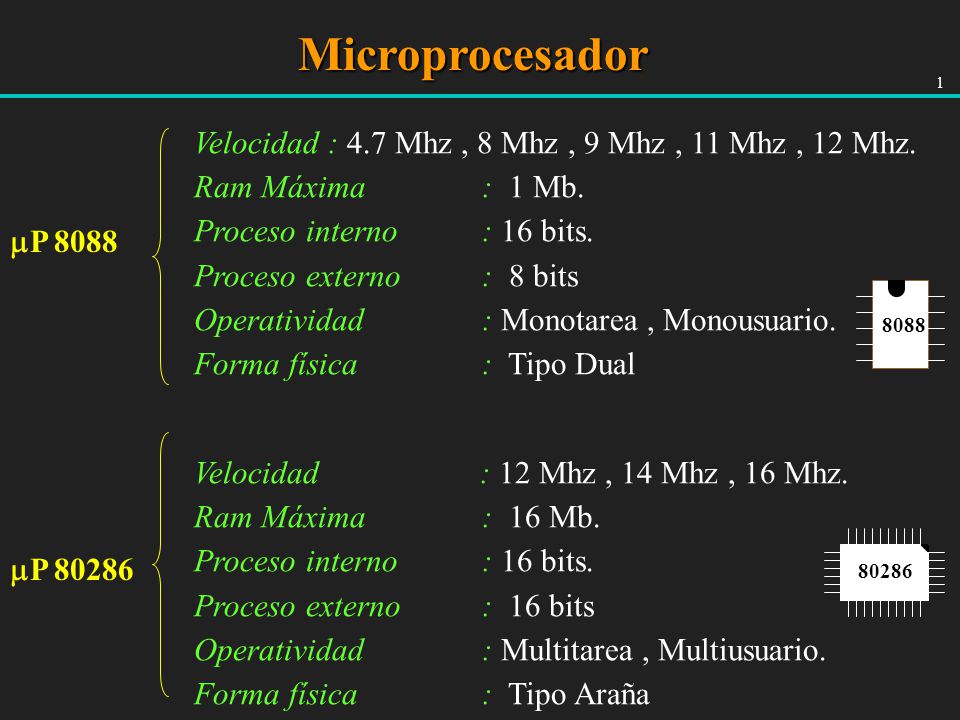

21 Microprocesador Velocidad : 4.7 Mhz , 8 Mhz , 9 Mhz , 11 Mhz , 12 Mhz.
Ram Máxima : 1 Mb. Proceso interno : 16 bits. Proceso externo : 8 bits Operatividad : Monotarea , Monousuario. Forma física : Tipo Dual P 8088 8088 Velocidad : 12 Mhz , 14 Mhz , 16 Mhz. Ram Máxima : 16 Mb. Proceso interno : 16 bits. Proceso externo : 16 bits Operatividad : Multitarea , Multiusuario. Forma física : Tipo Araña 80286 P 80286

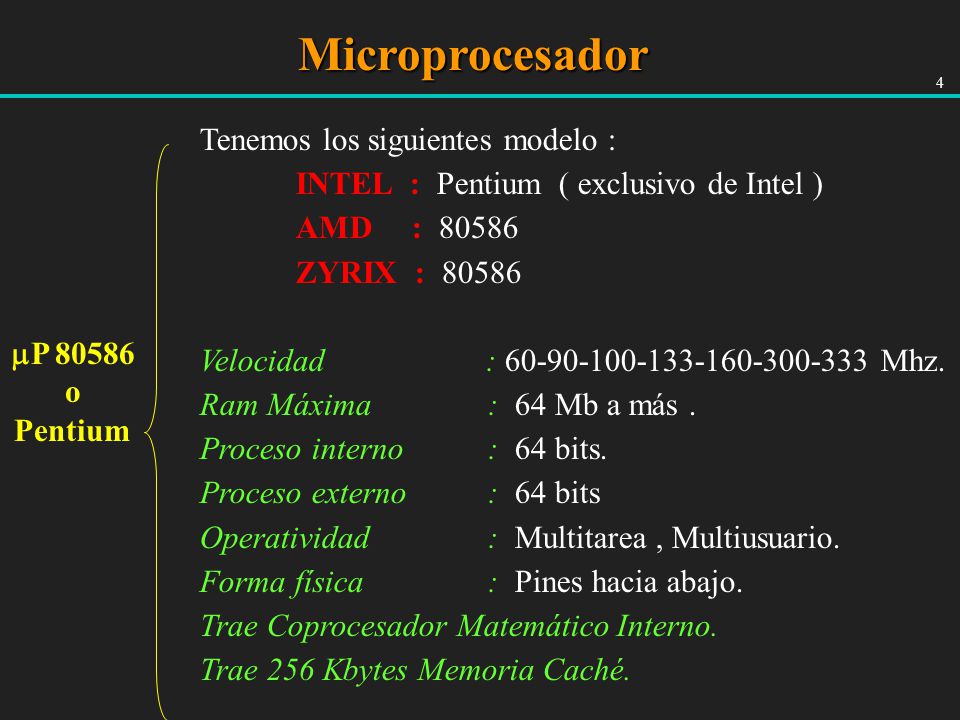

22 Microprocesador Tenemos los siguientes modelo :
4 Tenemos los siguientes modelo : INTEL : Pentium ( exclusivo de Intel ) AMD : ZYRIX : Velocidad : Mhz. Ram Máxima : 64 Mb a más . Proceso interno : 64 bits. Proceso externo : 64 bits Operatividad : Multitarea , Multiusuario. Forma física : Pines hacia abajo. Trae Coprocesador Matemático Interno. Trae 256 Kbytes Memoria Caché. P 80586 o Pentium

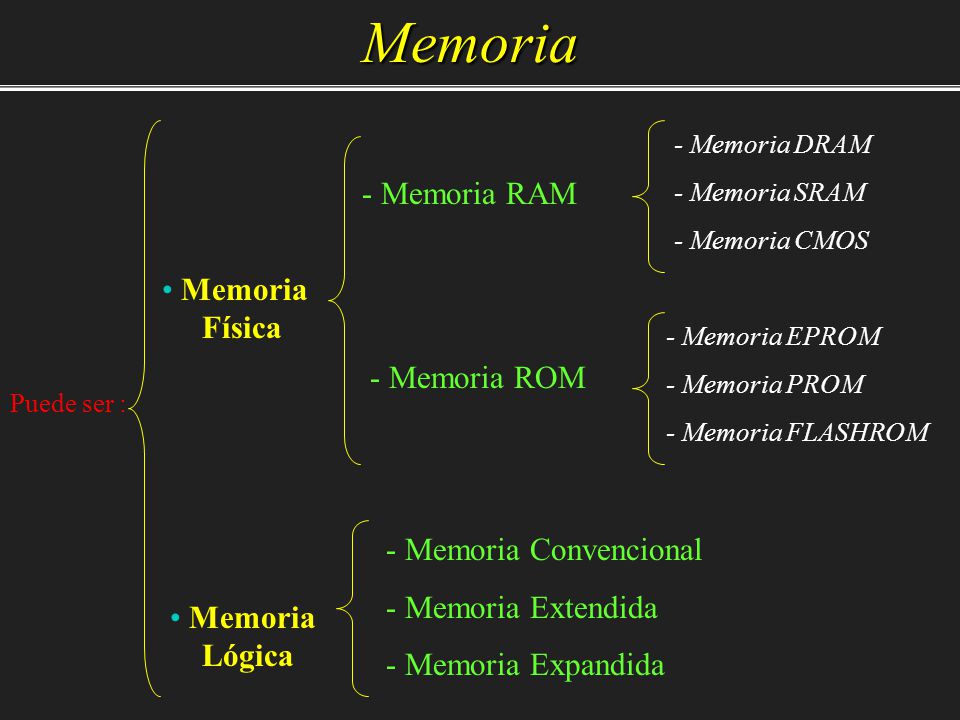

23 Memoria - Memoria RAM Memoria Física - Memoria ROM
- Memoria DRAM - Memoria SRAM - Memoria CMOS - Memoria RAM Memoria Física - Memoria EPROM - Memoria PROM - Memoria FLASHROM - Memoria ROM Puede ser : - Memoria Convencional - Memoria Extendida - Memoria Expandida Memoria Lógica

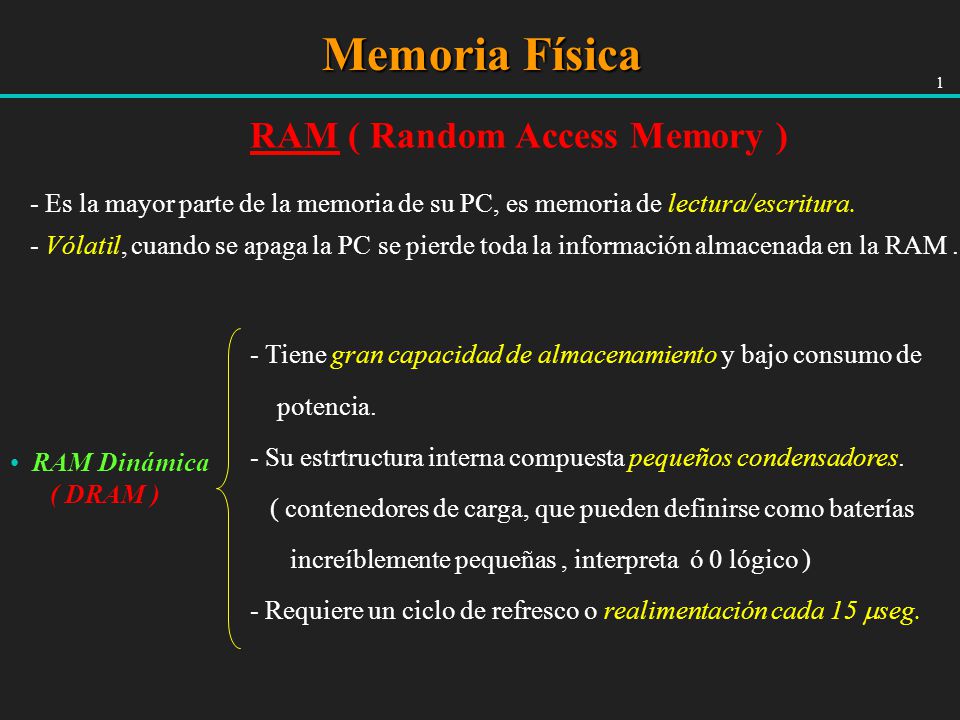

24 Memoria Física RAM ( Random Access Memory )
1 RAM ( Random Access Memory ) - Es la mayor parte de la memoria de su PC, es memoria de lectura/escritura. - Vólatil, cuando se apaga la PC se pierde toda la información almacenada en la RAM . - Tiene gran capacidad de almacenamiento y bajo consumo de potencia. - Su estrtructura interna compuesta pequeños condensadores. ( contenedores de carga, que pueden definirse como baterías increíblemente pequeñas , interpreta ó 0 lógico ) - Requiere un ciclo de refresco o realimentación cada 15 seg. RAM Dinámica ( DRAM )

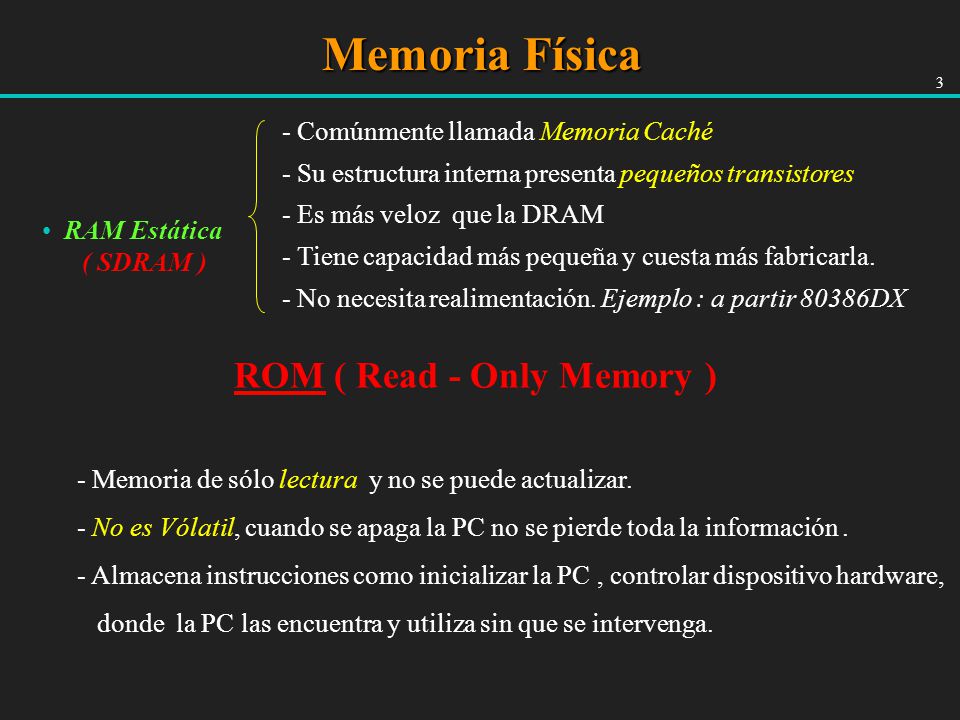

25 Memoria Física ROM ( Read - Only Memory )
3 - Comúnmente llamada Memoria Caché - Su estructura interna presenta pequeños transistores - Es más veloz que la DRAM - Tiene capacidad más pequeña y cuesta más fabricarla. - No necesita realimentación. Ejemplo : a partir 80386DX RAM Estática ( SDRAM ) ROM ( Read - Only Memory ) - Memoria de sólo lectura y no se puede actualizar. - No es Vólatil, cuando se apaga la PC no se pierde toda la información . - Almacena instrucciones como inicializar la PC , controlar dispositivo hardware, donde la PC las encuentra y utiliza sin que se intervenga.

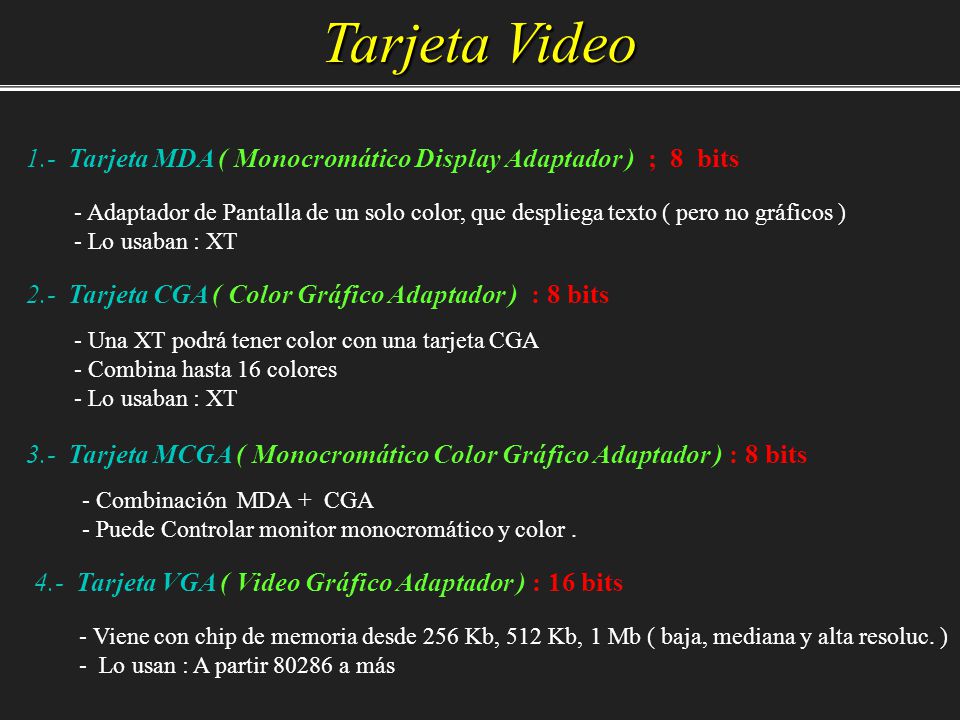

26 Tarjeta Video 1.- Tarjeta MDA ( Monocromático Display Adaptador ) ; 8 bits - Adaptador de Pantalla de un solo color, que despliega texto ( pero no gráficos ) - Lo usaban : XT 2.- Tarjeta CGA ( Color Gráfico Adaptador ) : 8 bits - Una XT podrá tener color con una tarjeta CGA - Combina hasta 16 colores - Lo usaban : XT 3.- Tarjeta MCGA ( Monocromático Color Gráfico Adaptador ) : 8 bits - Combinación MDA + CGA - Puede Controlar monitor monocromático y color . 4.- Tarjeta VGA ( Video Gráfico Adaptador ) : 16 bits - Viene con chip de memoria desde 256 Kb, 512 Kb, 1 Mb ( baja, mediana y alta resoluc. ) - Lo usan : A partir a más

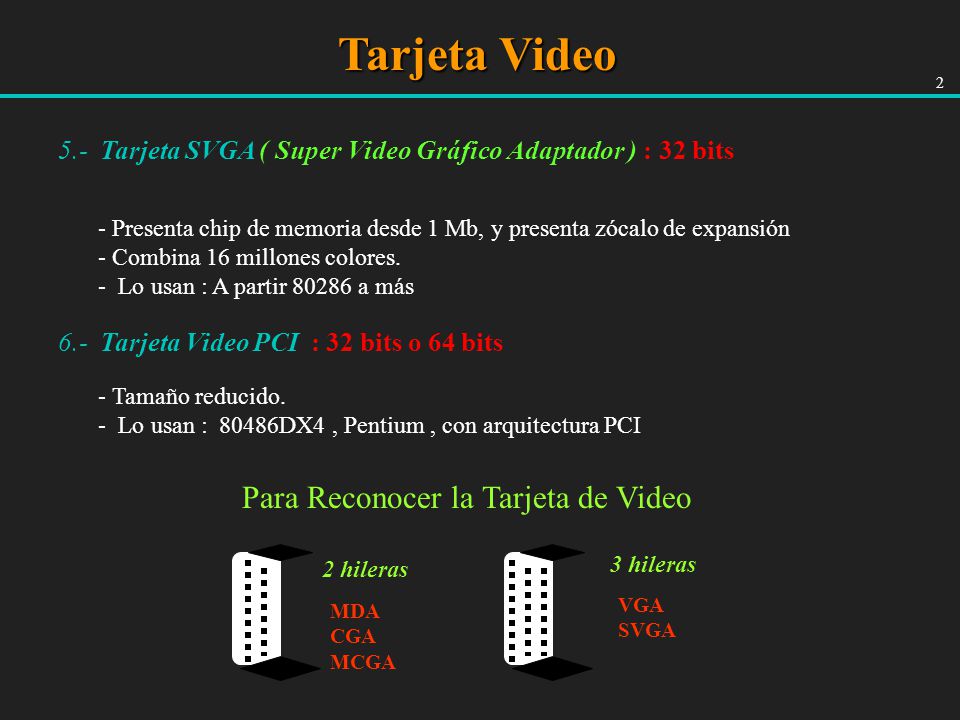

27 Tarjeta Video Para Reconocer la Tarjeta de Video
2 5.- Tarjeta SVGA ( Super Video Gráfico Adaptador ) : 32 bits - Presenta chip de memoria desde 1 Mb, y presenta zócalo de expansión - Combina 16 millones colores. - Lo usan : A partir a más 6.- Tarjeta Video PCI : 32 bits o 64 bits - Tamaño reducido. - Lo usan : DX4 , Pentium , con arquitectura PCI Para Reconocer la Tarjeta de Video 2 hileras MDA CGA MCGA 3 hileras VGA SVGA

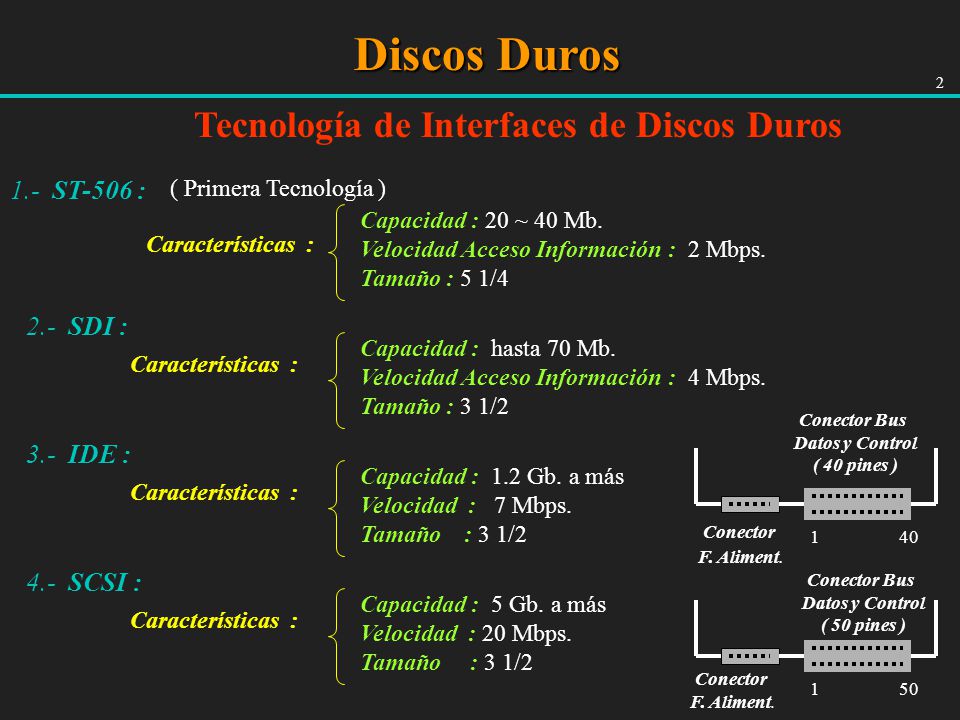

28 Discos Duros Tecnología de Interfaces de Discos Duros 1.- ST-506 :
2 Tecnología de Interfaces de Discos Duros 1.- ST-506 : ( Primera Tecnología ) Características : Capacidad : 20 ~ 40 Mb. Velocidad Acceso Información : 2 Mbps. Tamaño : 5 1/4 Capacidad : hasta 70 Mb. Velocidad Acceso Información : 4 Mbps. Tamaño : 3 1/2 2.- SDI : Características : Conector Bus Datos y Control ( 40 pines ) Capacidad : 1.2 Gb. a más Velocidad : 7 Mbps. Tamaño : 3 1/2 3.- IDE : Características : Conector F. Aliment. Capacidad : 5 Gb. a más Velocidad : 20 Mbps. Tamaño : 3 1/2 4.- SCSI : Características : Conector Bus Datos y Control ( 50 pines ) Conector F. Aliment.

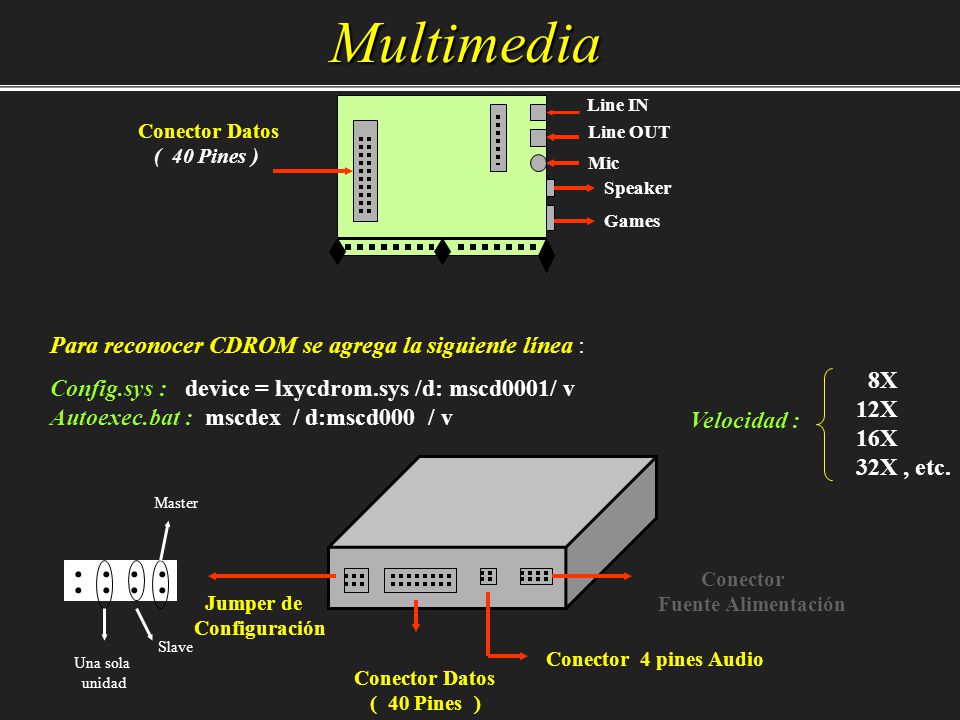

29 Multimedia . . . . Para reconocer CDROM se agrega la siguiente línea :
Conector Datos ( 40 Pines ) Line IN Line OUT Mic Speaker Games Para reconocer CDROM se agrega la siguiente línea : 8X 12X 16X 32X , etc. Config.sys : device = lxycdrom.sys /d: mscd0001/ v Autoexec.bat : mscdex / d:mscd000 / v Velocidad : Master Slave Una sola unidad Conector Fuente Alimentación Jumper de Configuración Conector 4 pines Audio Conector Datos ( 40 Pines )

30 FACTORES QUE PONEN EN PELIGRO A LA PC.
Calor excesivo. Presencia de polvo. Campos magnéticos. Ondas electromagnéticas. Problemas de suministro eléctrico. Agua y agentes corrosivos. Grasa producto de ambientes con poca ventilación.

31 ¿QUÉ HACER?

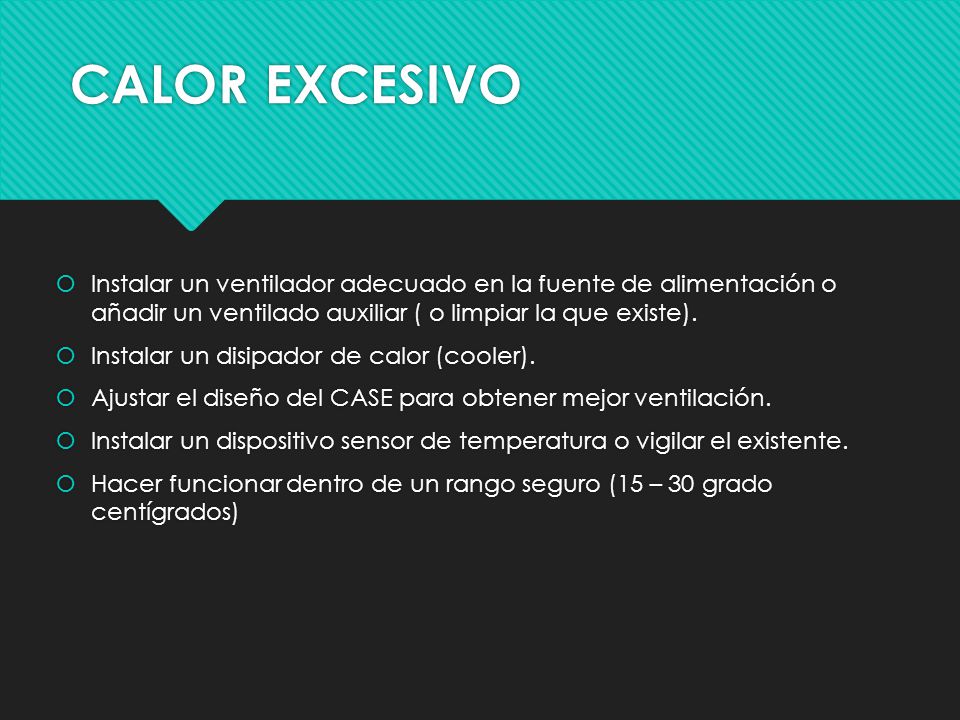

32 CALOR EXCESIVO Instalar un ventilador adecuado en la fuente de alimentación o añadir un ventilado auxiliar ( o limpiar la que existe). Instalar un disipador de calor (cooler). Ajustar el diseño del CASE para obtener mejor ventilación. Instalar un dispositivo sensor de temperatura o vigilar el existente. Hacer funcionar dentro de un rango seguro (15 – 30 grado centígrados)

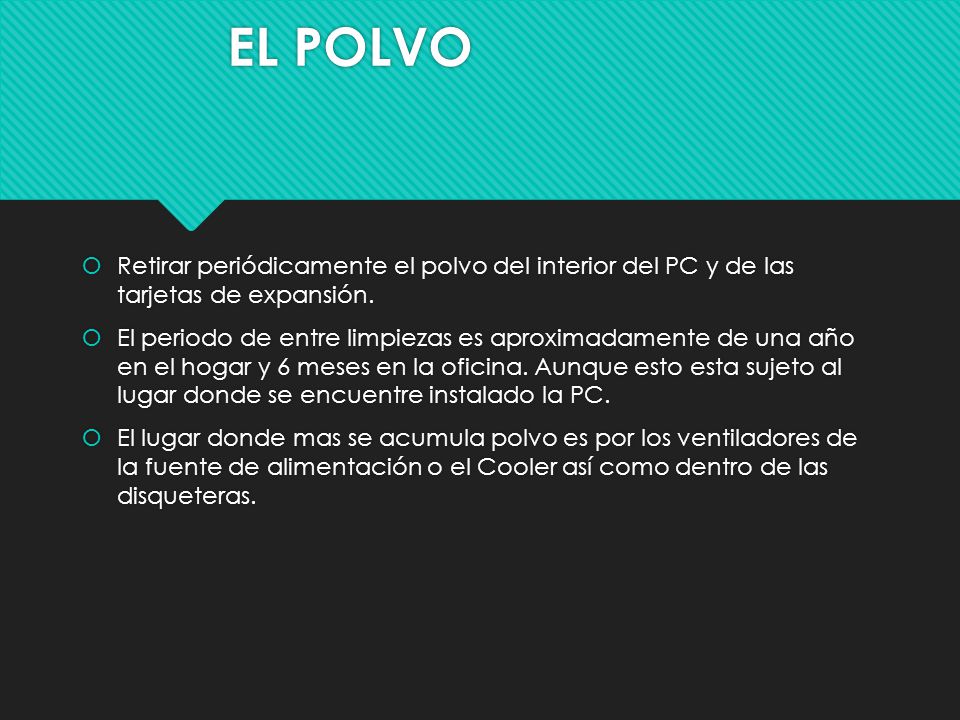

33 EL POLVO Retirar periódicamente el polvo del interior del PC y de las tarjetas de expansión. El periodo de entre limpiezas es aproximadamente de una año en el hogar y 6 meses en la oficina. Aunque esto esta sujeto al lugar donde se encuentre instalado la PC. El lugar donde mas se acumula polvo es por los ventiladores de la fuente de alimentación o el Cooler así como dentro de las disqueteras.

34 CAMPOS MAGNETICOS. Fuentes generadores:
Imanes para sujetar notas en armarios archivadores. Sujetador de clips de papel (es un imán). Soporte para sujetar papeles para su proceso con una sujeción magnética. Un desarmador magnético. La pantalla CRT (tubos de rayos catódicos) del monitor. Los campos magnéticos producen perdida permanente de datos en los HD y Disquetes.

35 ONDAS ELECTROMAGNETICAS
Interferencias electromagnéticas. Interferencia cruzada. Interferencia de radio Frecuencia. Ruido de alimentación. Transitorios. Sobretensión y subtensión. Ninguna tensión (apagón) Descarga electrostática.

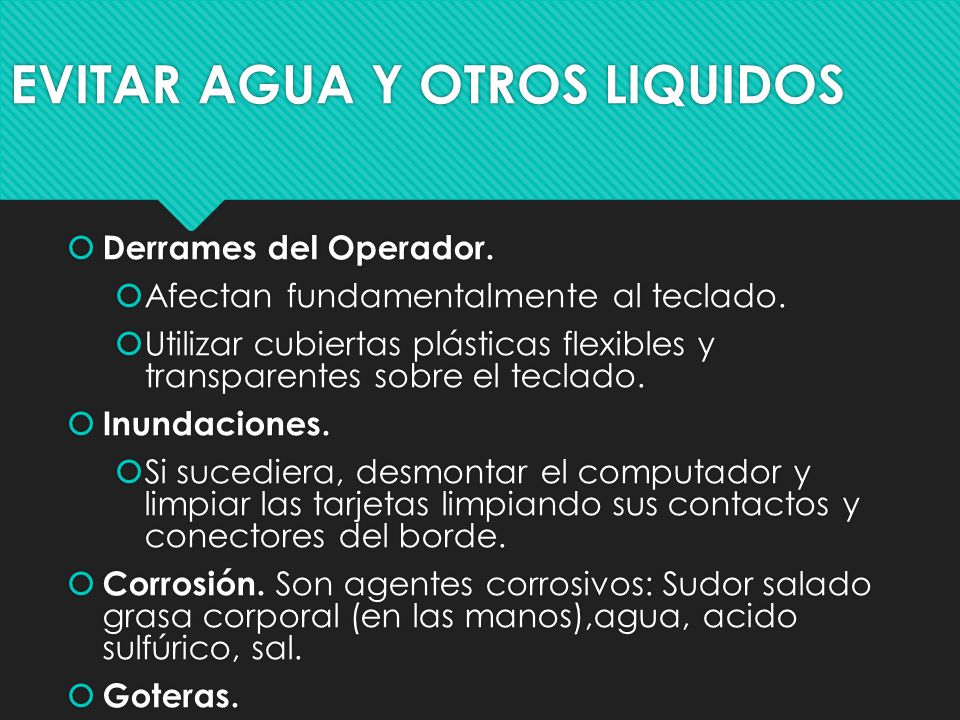

36 EVITAR AGUA Y OTROS LIQUIDOS
Derrames del Operador. Afectan fundamentalmente al teclado. Utilizar cubiertas plásticas flexibles y transparentes sobre el teclado. Inundaciones. Si sucediera, desmontar el computador y limpiar las tarjetas limpiando sus contactos y conectores del borde. Corrosión. Son agentes corrosivos: Sudor salado grasa corporal (en las manos),agua, acido sulfúrico, sal. Goteras.
