Diseño paramétrico con Grasshopper 3 de n

Presentación del tema: "Diseño paramétrico con Grasshopper 3 de n"— Transcripción de la presentación:

1 Diseño paramétrico con Grasshopper 3 de n
Definición de una superficie y un solido Cristián Calvo Barentin (Valparaíso, Abril 2014) Elaborado por Cristián Calvo Barentin

2 Elaborado por Cristián Calvo Barentin
Surface/Freeform Conjunto de componentes utilizadas para definir superficies planas o curvas. Elaborado por Cristián Calvo Barentin

3 Elaborado por Cristián Calvo Barentin
Surface/Primitive Conjunto de componentes utilizadas para definir sólidos. Elaborado por Cristián Calvo Barentin

4 Elaborado por Cristián Calvo Barentin
Puntos definidos en Rhinoceros y representados en Grasshopper. -Params/Geometry/Point Elaborado por Cristián Calvo Barentin

5 Elaborado por Cristián Calvo Barentin
Superficie definida a partir de 3 o 4 puntos definidos en Rhinoceros. -Surface/Freeform/4point Surface Elaborado por Cristián Calvo Barentin

6 Elaborado por Cristián Calvo Barentin
Líneas definidas en Rhinoceros y representadas en Grasshopper. -Params/Geometry/Curve Elaborado por Cristián Calvo Barentin

7 Elaborado por Cristián Calvo Barentin
Superficie definida a partir de dos líneas definidas en Rhinoceros. - Surface/Freeform/Loft Elaborado por Cristián Calvo Barentin

8 Elaborado por Cristián Calvo Barentin
Líneas definidas en Grasshopper a partir de la posición con respecto a los ejes X,Y y Z de los puntos ubicados en sus extremos. Elaborado por Cristián Calvo Barentin

9 Elaborado por Cristián Calvo Barentin
Superficie definida a partir de dos líneas definidas en Grasshopper. -Surface/Freeform/Loft Elaborado por Cristián Calvo Barentin

10 Elaborado por Cristián Calvo Barentin
Superficie plana definida en Grasshopper a partir de los Parámetros Descriptivos, “Punto de origen y plano de referencia”, “Límite inferior y superior del Ancho” y “Límite inferior y superior del Largo”. -Surface/Primitive/Plane Srf Elaborado por Cristián Calvo Barentin

11 Elaborado por Cristián Calvo Barentin
”Límite inferior y superior del alto” y Límite inferior y superior del largo” definidos en Grasshopper. Maths/Domain/Domain Elaborado por Cristián Calvo Barentin

12 Elaborado por Cristián Calvo Barentin
Cubo definido en Grasshopper a partir de los Parámetros Descriptivos, “Plano y Punto de Origen ubicado en el núcleo”, “Ancho”, “Largo” y “Altura”. -Surface/Primitive/Center Box Elaborado por Cristián Calvo Barentin

13 Elaborado por Cristián Calvo Barentin
Plano y Punto de origen definido en Grasshopper. Elaborado por Cristián Calvo Barentin

14 Elaborado por Cristián Calvo Barentin
Esfera definida en Grasshopper a partir de los Parámetros Descriptivos, “Punto de origen”, “Radio”. -Surface/Primitive/Sphere Elaborado por Cristián Calvo Barentin

15 Elaborado por Cristián Calvo Barentin

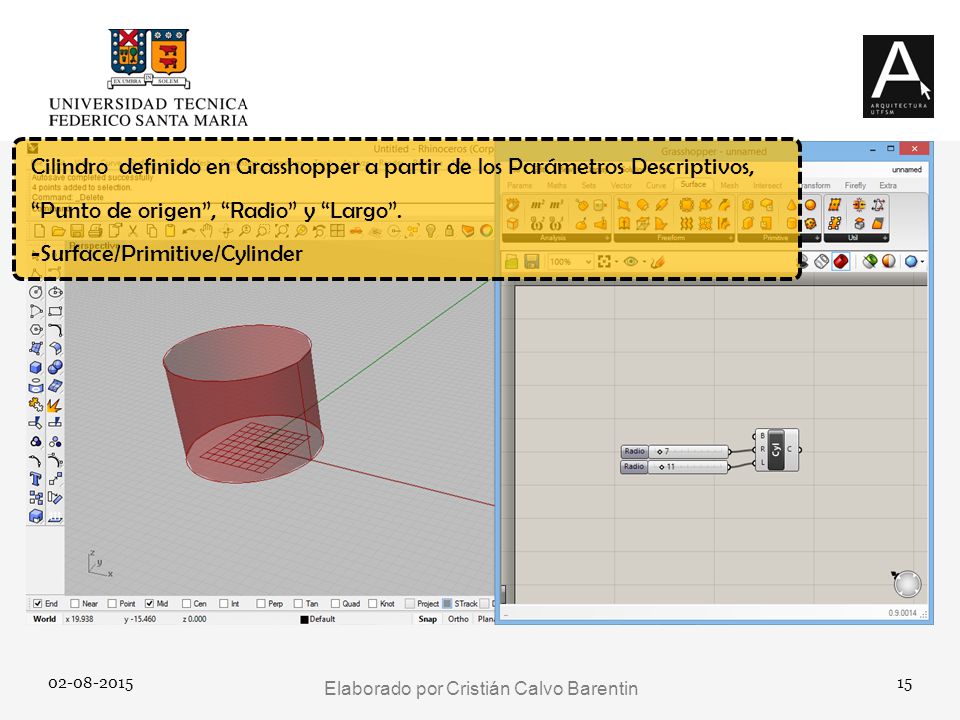

Cilindro definido en Grasshopper a partir de los Parámetros Descriptivos, “Punto de origen”, “Radio” y “Largo”. -Surface/Primitive/Cylinder Elaborado por Cristián Calvo Barentin

16 Elaborado por Cristián Calvo Barentin
Base del sólido definida a partir de cuatro puntos en Grasshopper. Elaborado por Cristián Calvo Barentin

17 Elaborado por Cristián Calvo Barentin
Instancia de la base desplazada en el eje Z para definir la altura del sólido. -Surface/Freeform/Offset Elaborado por Cristián Calvo Barentin

18 Elaborado por Cristián Calvo Barentin
Sólido definido en Grasshopper a partir de los Parámetros Descriptivos, “Superficie base”, “Distancia entre la base y la tapa”. -Surface/Freeform/Loft Elaborado por Cristián Calvo Barentin

19 Elaborado por Cristián Calvo Barentin
Definición de un arco en el plano XY -Curve/Primitive/Arc Elaborado por Cristián Calvo Barentin

20 Elaborado por Cristián Calvo Barentin
Asignación de un nuevo plano de referencia. En este caso se le asigna el plano XZ Elaborado por Cristián Calvo Barentin

21 Elaborado por Cristián Calvo Barentin
Definición de eje de rotación. En este ejercicio se definió como eje de rotación una línea cuya orientación es idéntica al eje Z Elaborado por Cristián Calvo Barentin

22 Elaborado por Cristián Calvo Barentin
Sólido de revolución definido a partir de los Parámetros Descriptivos, “Curva perfil”, “Eje de rotación” y “Límite inferior y superior angular” Elaborado por Cristián Calvo Barentin

23 Elaborado por Cristián Calvo Barentin
