UD 1: “Introducción a los servicios de red e Internet”

Presentación del tema: "UD 1: “Introducción a los servicios de red e Internet”"— Transcripción de la presentación:

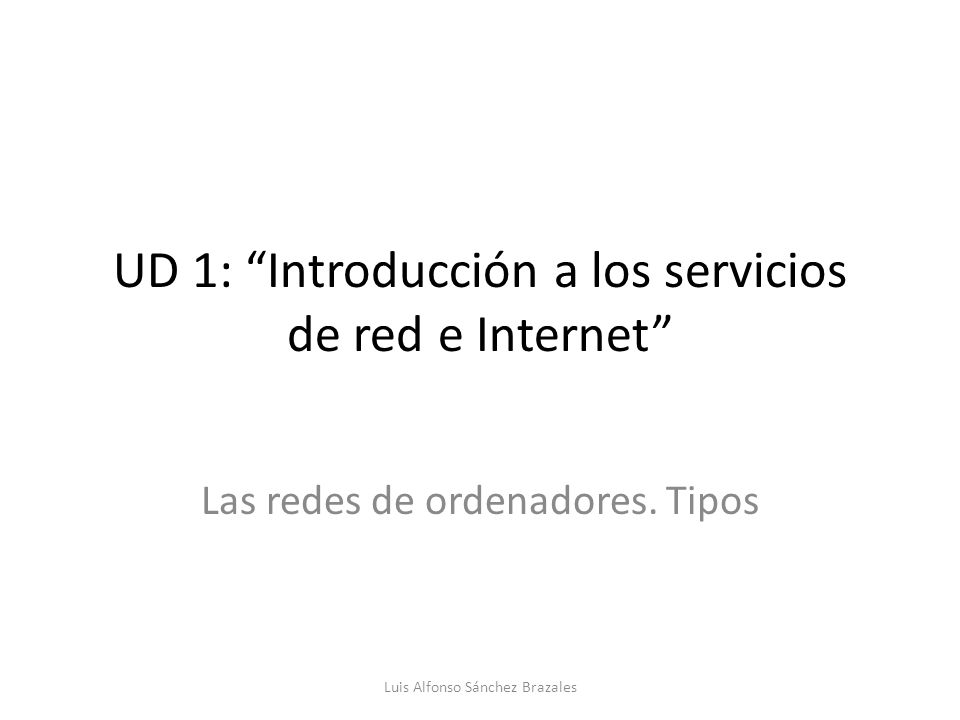

1 UD 1: “Introducción a los servicios de red e Internet”
Las redes de ordenadores. Tipos Luis Alfonso Sánchez Brazales

2 Las redes de ordenadores. Tipos
Redes según su tamaño Redes LAN: Las redes LAN (local area network) son redes de ordenadores limitadas a un edificio o a un entorno no muy lejano y la aplicación mas extendida de este tipo de redes es su uso con ordenadores y estaciones de trabajo en un ámbito empresarial. Las principales características de una red LAN son: -Capacidad de transmisión entre 1Mbps y 1Gbps -Distancia máxima de 5km aunque puede ser mayor empleando cable de fibra óptica. -Tiene un uso privado. -Puede interconectarse con otras redes LAN Luis Alfonso Sánchez Brazales

3 Las redes de ordenadores. Tipos
Redes PAN: Las redes PAN (personal area network) son redes de ordenadores usadas para comunicarse en un entorno cercano a una persona por ejemplo el empleo del Bluetooth es un claro ejemplo de redes PAN. Estas redes normalmente son de rango muy limitado por lo tanto queda claro que es para un uso personal por ejemplo el Bluetooth. Redes WPAN: Las redes WPAN (Wireless Personal Area Network) son redes de ordenadores inalámbricas para la comunicación entre dispositivos con conectividad inalámbrica en un entorno cercano al punto de acceso inalámbrico. Redes WLAN: Es la versión inalámbrica de las redes LAN cableadas y suponen una gran flexibilidad, usan tecnología de radiofrecuencias. Los estándares de esta red mas comunes son el b y g y utilizan la banda de 2,4Ghz y 2,5Ghz. Uno de los mayores problemas es la seguridad de este tipo de redes que en muchos casos suelen ser vulnerables, junto a la velocidad que es menor que la obtenida por cable. Luis Alfonso Sánchez Brazales

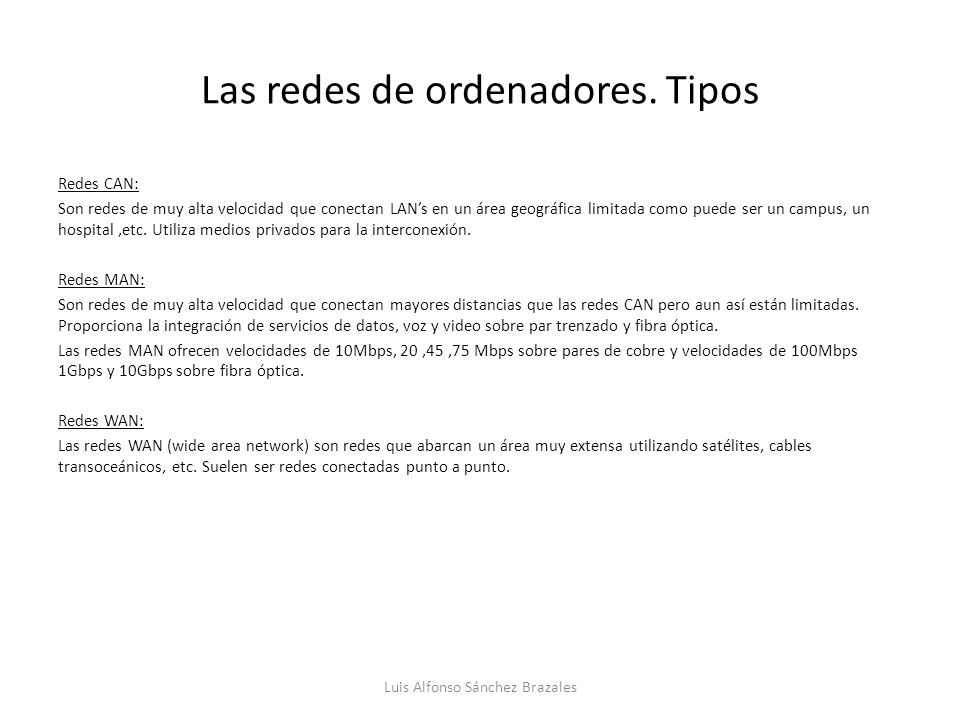

4 Las redes de ordenadores. Tipos
Redes CAN: Son redes de muy alta velocidad que conectan LAN’s en un área geográfica limitada como puede ser un campus, un hospital ,etc. Utiliza medios privados para la interconexión. Redes MAN: Son redes de muy alta velocidad que conectan mayores distancias que las redes CAN pero aun así están limitadas. Proporciona la integración de servicios de datos, voz y video sobre par trenzado y fibra óptica. Las redes MAN ofrecen velocidades de 10Mbps, 20 ,45 ,75 Mbps sobre pares de cobre y velocidades de 100Mbps 1Gbps y 10Gbps sobre fibra óptica. Redes WAN: Las redes WAN (wide area network) son redes que abarcan un área muy extensa utilizando satélites, cables transoceánicos, etc. Suelen ser redes conectadas punto a punto. Luis Alfonso Sánchez Brazales

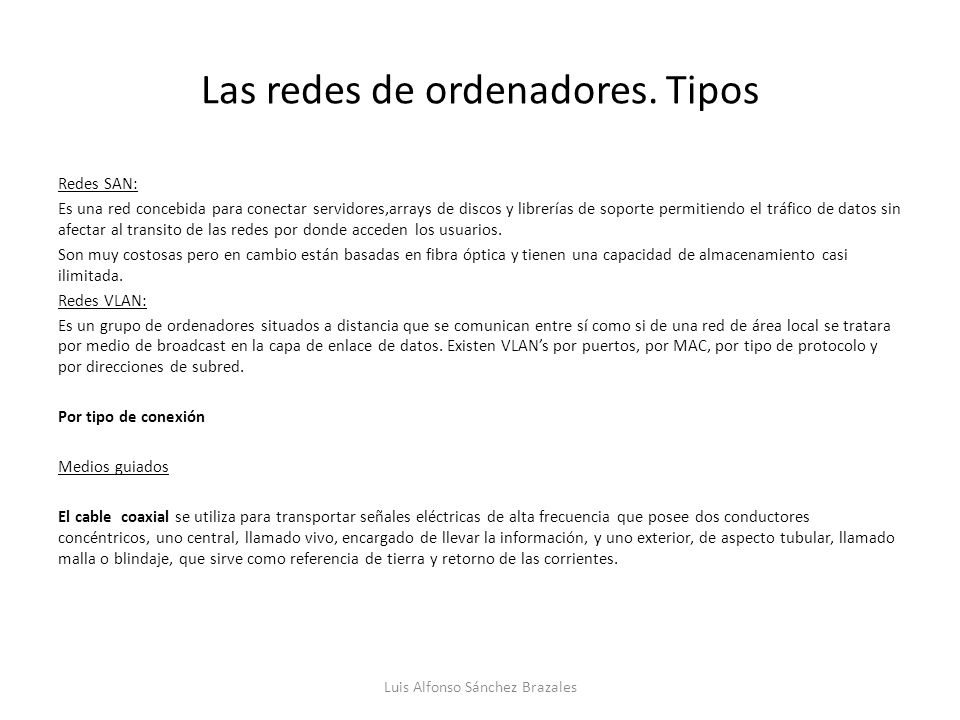

5 Las redes de ordenadores. Tipos
Redes SAN: Es una red concebida para conectar servidores,arrays de discos y librerías de soporte permitiendo el tráfico de datos sin afectar al transito de las redes por donde acceden los usuarios. Son muy costosas pero en cambio están basadas en fibra óptica y tienen una capacidad de almacenamiento casi ilimitada. Redes VLAN: Es un grupo de ordenadores situados a distancia que se comunican entre sí como si de una red de área local se tratara por medio de broadcast en la capa de enlace de datos. Existen VLAN’s por puertos, por MAC, por tipo de protocolo y por direcciones de subred. Por tipo de conexión Medios guiados El cable coaxial se utiliza para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos, uno central, llamado vivo, encargado de llevar la información, y uno exterior, de aspecto tubular, llamado malla o blindaje, que sirve como referencia de tierra y retorno de las corrientes. Luis Alfonso Sánchez Brazales

6 Las redes de ordenadores. Tipos
El cable de par trenzado es una forma de conexión en la que dos conductores eléctricos aislados son entrelazados para tener menores interferencias y aumentar la potencia y disminuir la diafonía de los cables adyacentes. La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. Medios no guiados Red por radio Red por infrarrojos Red por microondas Luis Alfonso Sánchez Brazales

7 Las redes de ordenadores. Tipos
Por relación funcional Cliente-servidor es una arquitectura que consiste básicamente en un cliente que realiza peticiones a otro programa (el servidor) que le da respuesta. Peer-to-peer es aquella red de computadoras en la que todos o algunos aspectos funcionan sin clientes ni servidores fijos, sino una serie de nodos que se comportan como iguales entre sí. Por topología La red en bus se caracteriza por tener un único canal de comunicaciones (denominado bus, troncal o backbone) al cual se conectan los diferentes dispositivos. En una red en anillo cada estación está conectada a la siguiente y la última está conectada a la primera. En una red en estrella las estaciones están conectadas directamente a un punto central y todas las comunicaciones se han de hacer necesariamente a través de éste. Luis Alfonso Sánchez Brazales

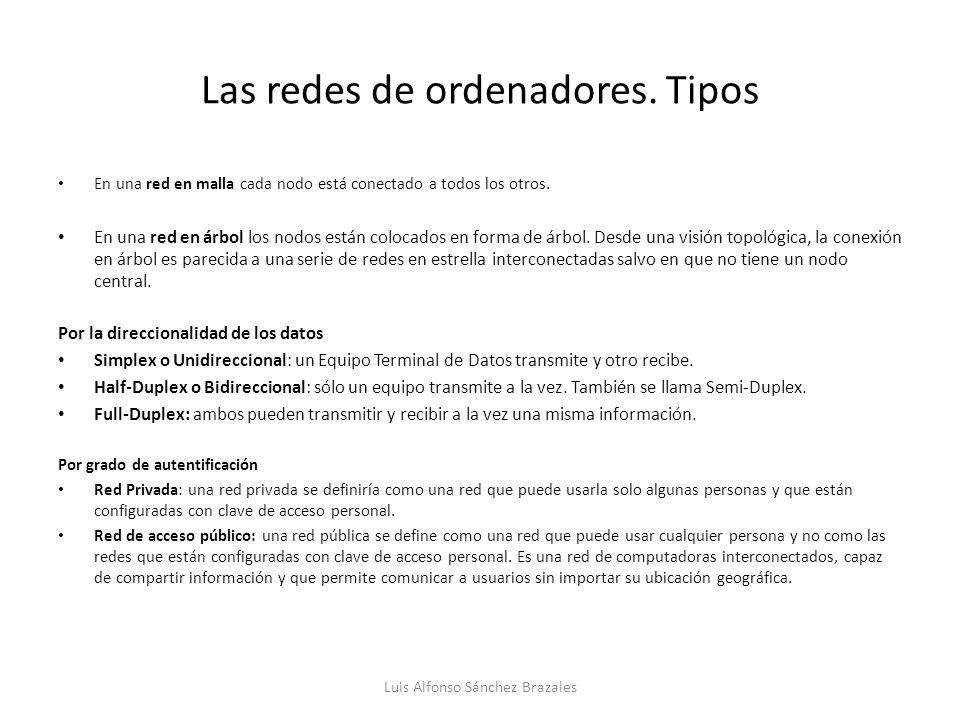

8 Las redes de ordenadores. Tipos
En una red en malla cada nodo está conectado a todos los otros. En una red en árbol los nodos están colocados en forma de árbol. Desde una visión topológica, la conexión en árbol es parecida a una serie de redes en estrella interconectadas salvo en que no tiene un nodo central. Por la direccionalidad de los datos Simplex o Unidireccional: un Equipo Terminal de Datos transmite y otro recibe. Half-Duplex o Bidireccional: sólo un equipo transmite a la vez. También se llama Semi-Duplex. Full-Duplex: ambos pueden transmitir y recibir a la vez una misma información. Por grado de autentificación Red Privada: una red privada se definiría como una red que puede usarla solo algunas personas y que están configuradas con clave de acceso personal. Red de acceso público: una red pública se define como una red que puede usar cualquier persona y no como las redes que están configuradas con clave de acceso personal. Es una red de computadoras interconectados, capaz de compartir información y que permite comunicar a usuarios sin importar su ubicación geográfica. Luis Alfonso Sánchez Brazales

9 Las redes de ordenadores. Tipos
Por grado de difusión Una intranet es una red de computadoras que utiliza alguna tecnología de red para usos comerciales, educativos o de otra índole de forma privada, esto es, que no comparte sus recursos o su información con redes ilegítimas. Internet es un conjunto descentralizado de redes de comunicación interconectadas que utilizan la familia de protocolos TCP/IP, garantizando que las redes físicas heterogéneas que la componen funcionen como una red lógica única, de alcance mundial. Por servicio o función Una red comercial proporciona soporte e información para una empresa u organización con ánimo de lucro. Una red educativa proporciona soporte e información para una organización educativa dentro del ámbito del aprendizaje. Una red para el proceso de datos proporciona una interfaz para intercomunicar equipos que vayan a realizar una función de cómputo conjunta. Luis Alfonso Sánchez Brazales

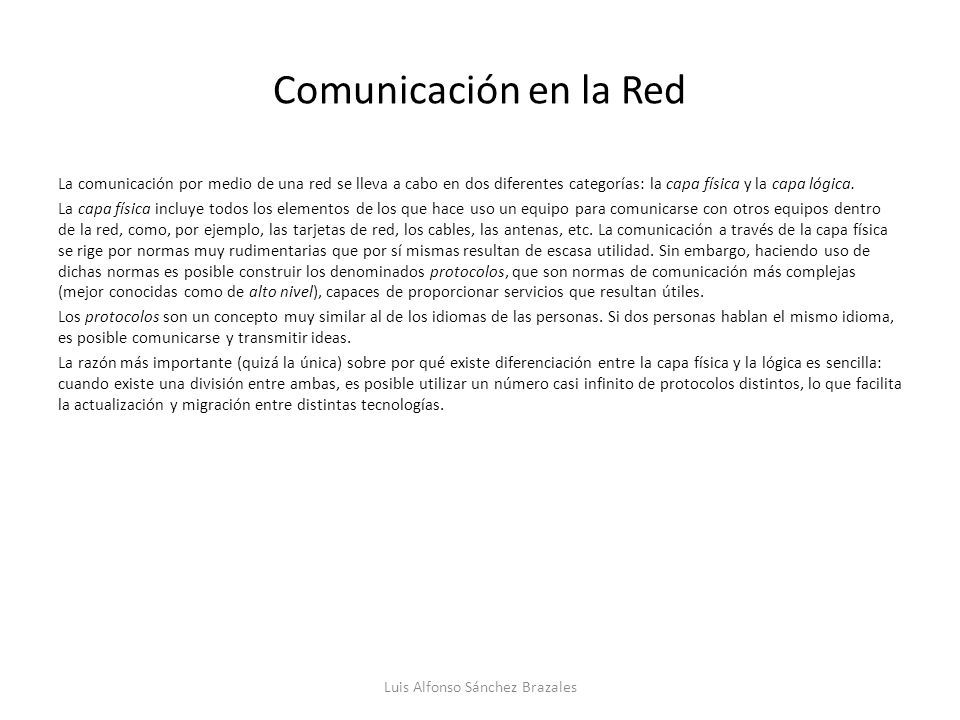

10 Luis Alfonso Sánchez Brazales
Comunicación en la Red La comunicación por medio de una red se lleva a cabo en dos diferentes categorías: la capa física y la capa lógica. La capa física incluye todos los elementos de los que hace uso un equipo para comunicarse con otros equipos dentro de la red, como, por ejemplo, las tarjetas de red, los cables, las antenas, etc. La comunicación a través de la capa física se rige por normas muy rudimentarias que por sí mismas resultan de escasa utilidad. Sin embargo, haciendo uso de dichas normas es posible construir los denominados protocolos, que son normas de comunicación más complejas (mejor conocidas como de alto nivel), capaces de proporcionar servicios que resultan útiles. Los protocolos son un concepto muy similar al de los idiomas de las personas. Si dos personas hablan el mismo idioma, es posible comunicarse y transmitir ideas. La razón más importante (quizá la única) sobre por qué existe diferenciación entre la capa física y la lógica es sencilla: cuando existe una división entre ambas, es posible utilizar un número casi infinito de protocolos distintos, lo que facilita la actualización y migración entre distintas tecnologías. Luis Alfonso Sánchez Brazales

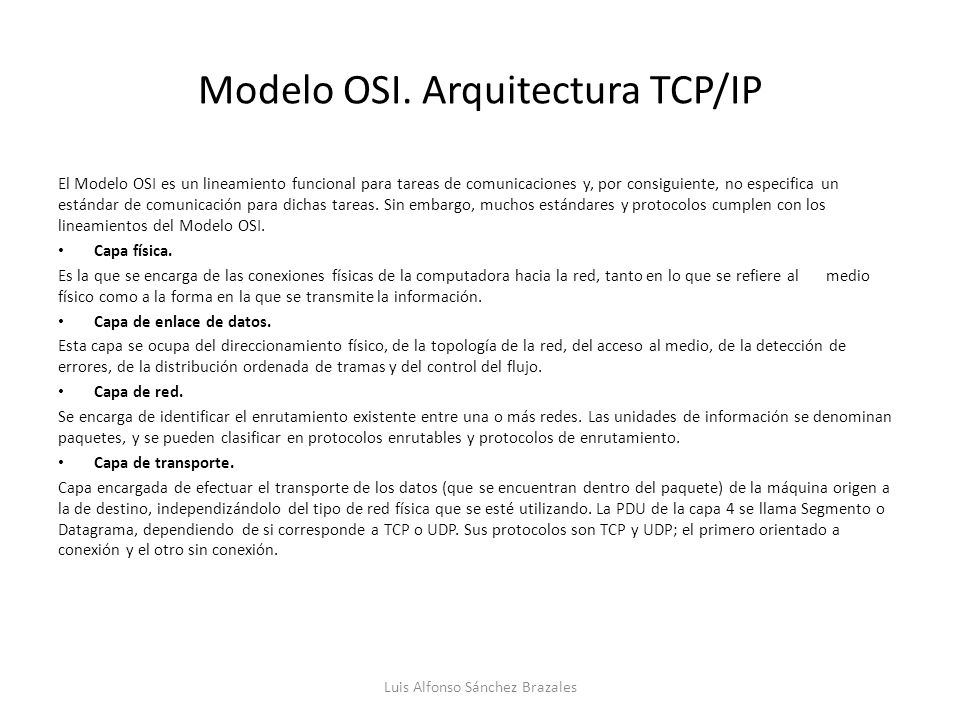

11 Modelo OSI. Arquitectura TCP/IP
El Modelo OSI es un lineamiento funcional para tareas de comunicaciones y, por consiguiente, no especifica un estándar de comunicación para dichas tareas. Sin embargo, muchos estándares y protocolos cumplen con los lineamientos del Modelo OSI. Capa física. Es la que se encarga de las conexiones físicas de la computadora hacia la red, tanto en lo que se refiere al medio físico como a la forma en la que se transmite la información. Capa de enlace de datos. Esta capa se ocupa del direccionamiento físico, de la topología de la red, del acceso al medio, de la detección de errores, de la distribución ordenada de tramas y del control del flujo. Capa de red. Se encarga de identificar el enrutamiento existente entre una o más redes. Las unidades de información se denominan paquetes, y se pueden clasificar en protocolos enrutables y protocolos de enrutamiento. Capa de transporte. Capa encargada de efectuar el transporte de los datos (que se encuentran dentro del paquete) de la máquina origen a la de destino, independizándolo del tipo de red física que se esté utilizando. La PDU de la capa 4 se llama Segmento o Datagrama, dependiendo de si corresponde a TCP o UDP. Sus protocolos son TCP y UDP; el primero orientado a conexión y el otro sin conexión. Luis Alfonso Sánchez Brazales

12 Modelo OSI. Arquitectura TCP/IP
Capa de sesión. Esta capa es la que se encarga de mantener y controlar el enlace establecido entre dos computadores que están transmitiendo datos de cualquier índole. Por lo tanto, el servicio provisto por esta capa es la capacidad de asegurar que, dada una sesión establecida entre dos máquinas, la misma se pueda efectuar para las operaciones definidas de principio a fin, reanudándolas en caso de interrupción. Capa de presentación. El objetivo es encargarse de la representación de la información, de manera que aunque distintos equipos puedan tener diferentes representaciones internas de caracteres los datos lleguen de manera reconocible. Esta capa es la primera en trabajar más el contenido de la comunicación que el cómo se establece la misma. En ella se tratan aspectos tales como la semántica y la sintaxis de los datos transmitidos, ya que distintas computadoras pueden tener diferentes formas de manejarlas. Capa de aplicación. Ofrece a las aplicaciones la posibilidad de acceder a los servicios de las demás capas y define los protocolos que utilizan las aplicaciones para intercambiar datos, como correo electrónico (Post Office Protocol y SMTP), gestores de bases de datos y servidor de ficheros (FTP), por UDP pueden viajar (DNS y Routing Information Protocol). Hay tantos protocolos como aplicaciones distintas y puesto que continuamente se desarrollan nuevas aplicaciones el número de protocolos crece sin parar. Luis Alfonso Sánchez Brazales

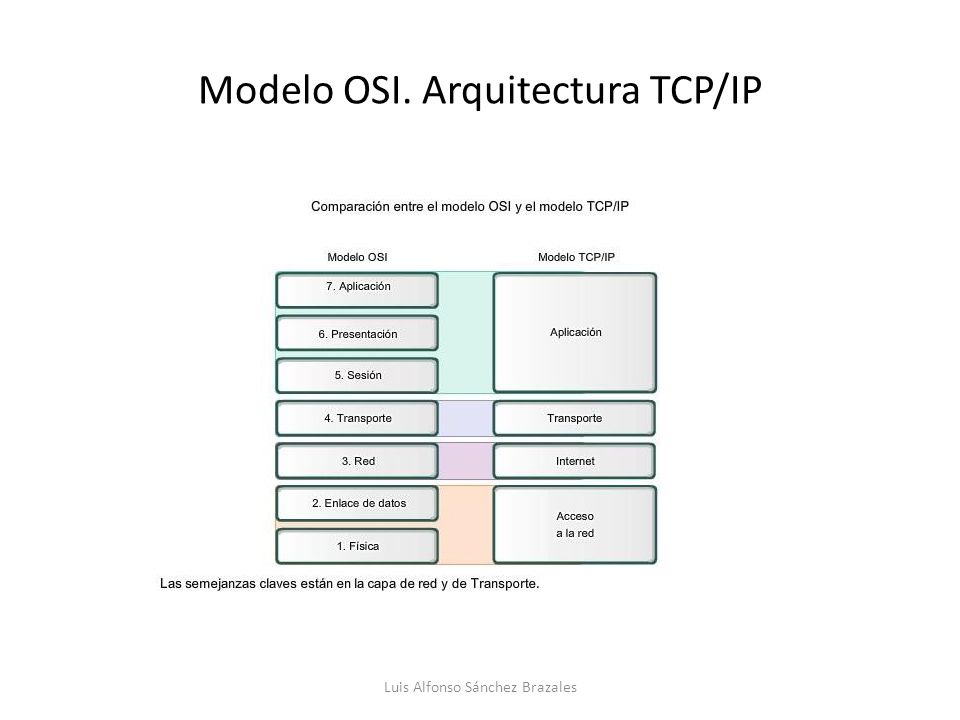

13 Modelo OSI. Arquitectura TCP/IP
Luis Alfonso Sánchez Brazales
