1 S ERVICIOS DE RED E I NTERNET Nombre: Adrián de la Torre López

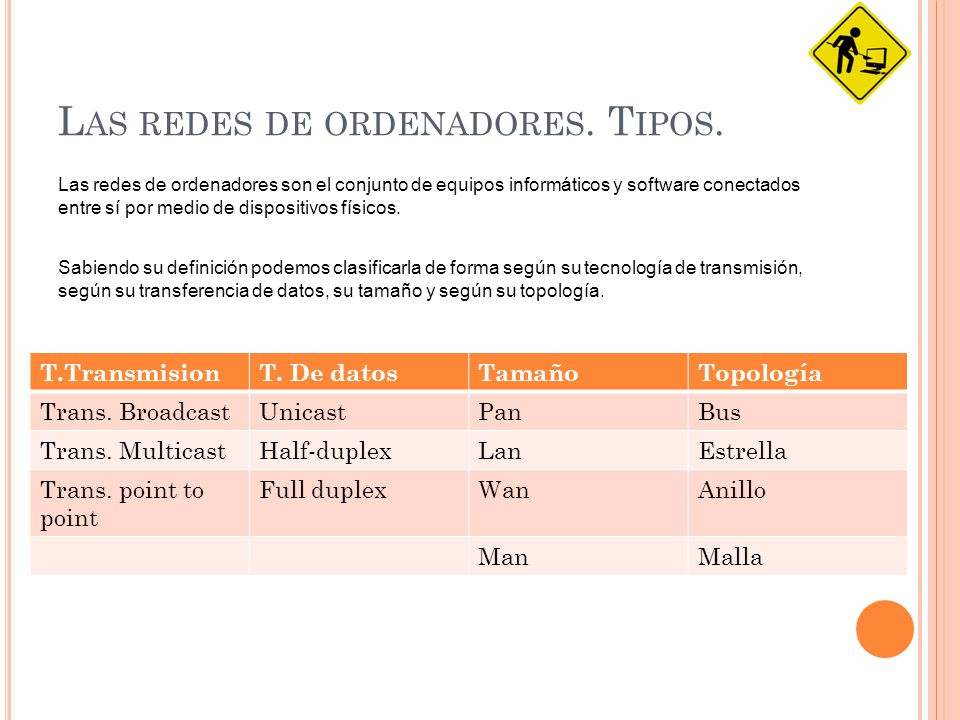

2 L AS REDES DE ORDENADORES. T IPOS. Las redes de ordenadores son el conjunto de equipos informáticos y software conectados entre sí por medio de dispositivos físicos. Sabiendo su definición podemos clasificarla de forma según su tecnología de transmisión, según su transferencia de datos, su tamaño y según su topología. T.TransmisionT. De datosTamañoTopología Trans. BroadcastUnicastPanBus Trans. MulticastHalf-duplexLanEstrella Trans. point to point Full duplexWanAnillo ManMalla

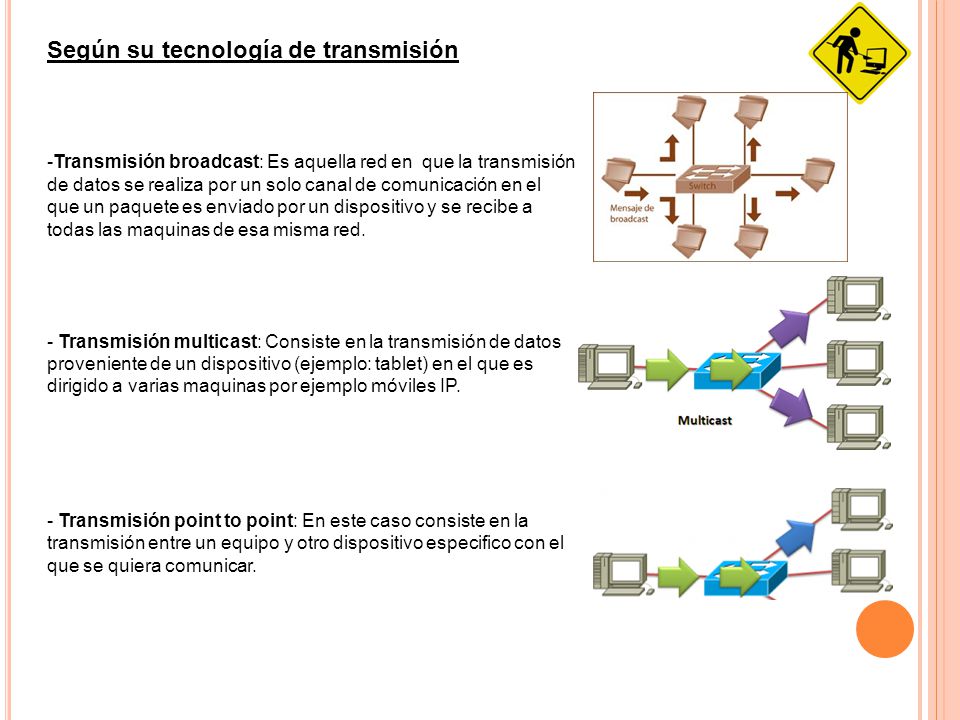

3 Según su tecnología de transmisión -Transmisión broadcast: Es aquella red en que la transmisión de datos se realiza por un solo canal de comunicación en el que un paquete es enviado por un dispositivo y se recibe a todas las maquinas de esa misma red. - Transmisión multicast: Consiste en la transmisión de datos proveniente de un dispositivo (ejemplo: tablet) en el que es dirigido a varias maquinas por ejemplo móviles IP. - Transmisión point to point: En este caso consiste en la transmisión entre un equipo y otro dispositivo especifico con el que se quiera comunicar.

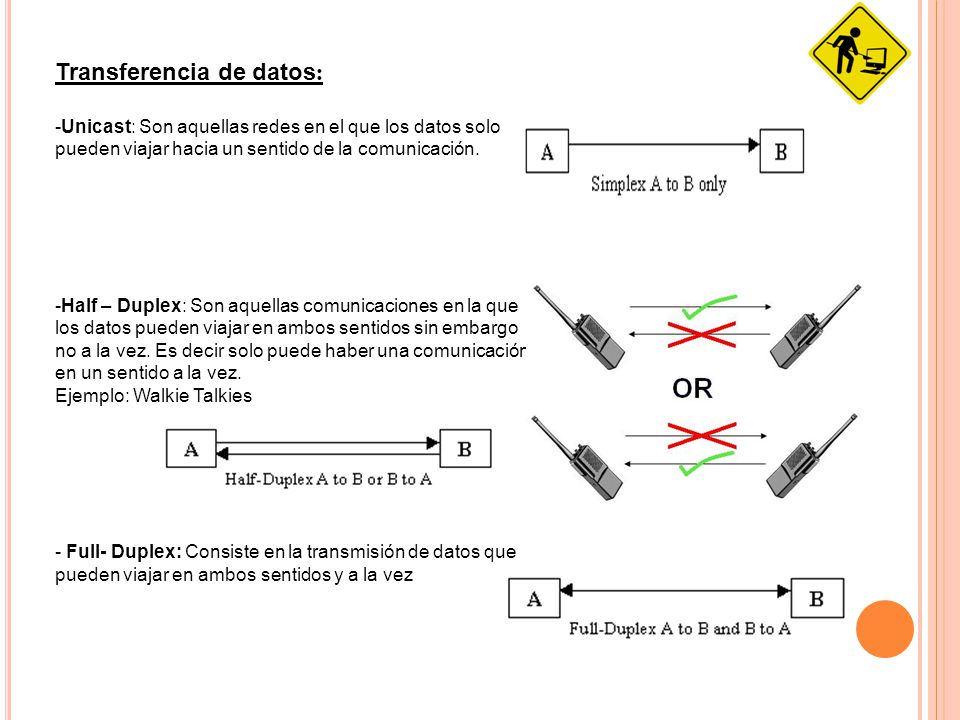

4 Transferencia de datos : -Unicast: Son aquellas redes en el que los datos solo pueden viajar hacia un sentido de la comunicación. -Half – Duplex: Son aquellas comunicaciones en la que los datos pueden viajar en ambos sentidos sin embargo no a la vez. Es decir solo puede haber una comunicación en un sentido a la vez. Ejemplo: Walkie Talkies - Full- Duplex: Consiste en la transmisión de datos que pueden viajar en ambos sentidos y a la vez

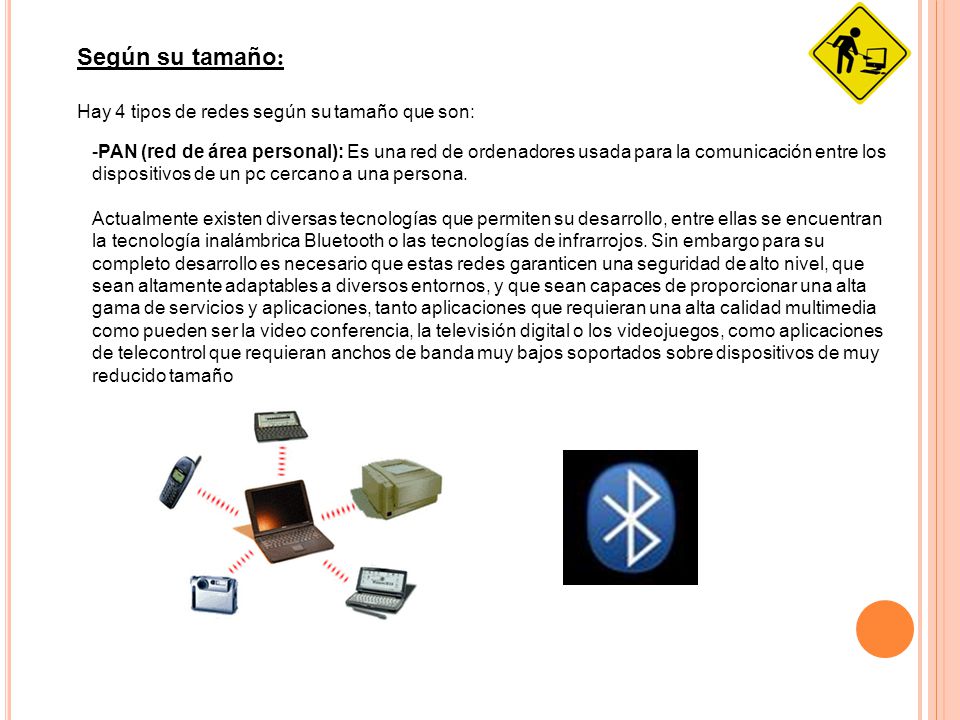

5 -PAN (red de área personal): Es una red de ordenadores usada para la comunicación entre los dispositivos de un pc cercano a una persona. Actualmente existen diversas tecnologías que permiten su desarrollo, entre ellas se encuentran la tecnología inalámbrica Bluetooth o las tecnologías de infrarrojos. Sin embargo para su completo desarrollo es necesario que estas redes garanticen una seguridad de alto nivel, que sean altamente adaptables a diversos entornos, y que sean capaces de proporcionar una alta gama de servicios y aplicaciones, tanto aplicaciones que requieran una alta calidad multimedia como pueden ser la video conferencia, la televisión digital o los videojuegos, como aplicaciones de telecontrol que requieran anchos de banda muy bajos soportados sobre dispositivos de muy reducido tamaño Según su tamaño : Hay 4 tipos de redes según su tamaño que son:

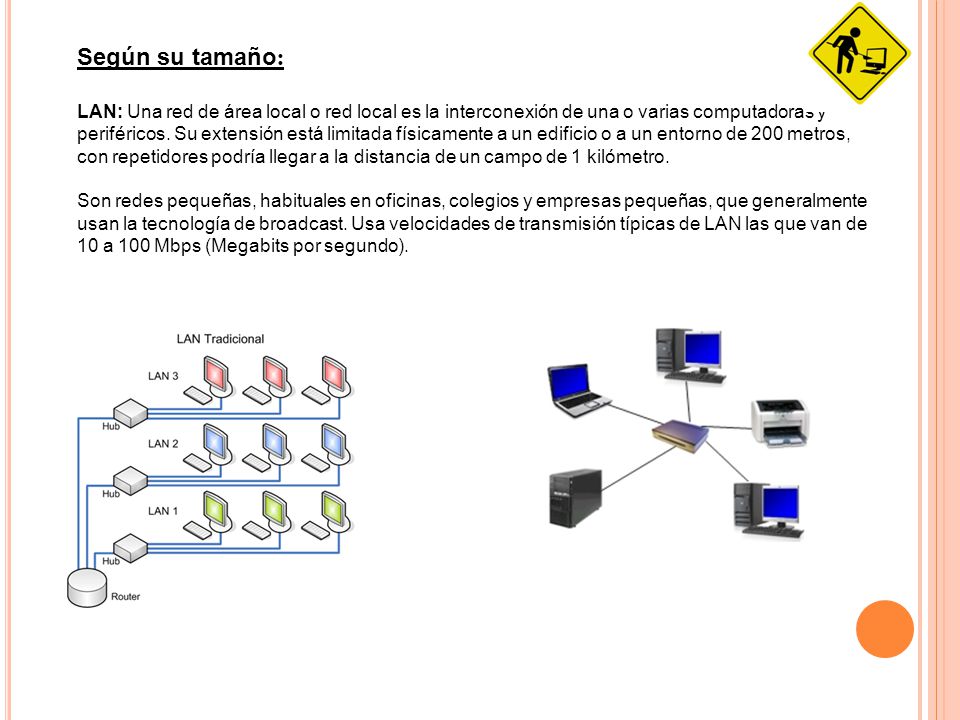

6 Según su tamaño : LAN: Una red de área local o red local es la interconexión de una o varias computadoras y periféricos. Su extensión está limitada físicamente a un edificio o a un entorno de 200 metros, con repetidores podría llegar a la distancia de un campo de 1 kilómetro. Son redes pequeñas, habituales en oficinas, colegios y empresas pequeñas, que generalmente usan la tecnología de broadcast. Usa velocidades de transmisión típicas de LAN las que van de 10 a 100 Mbps (Megabits por segundo).

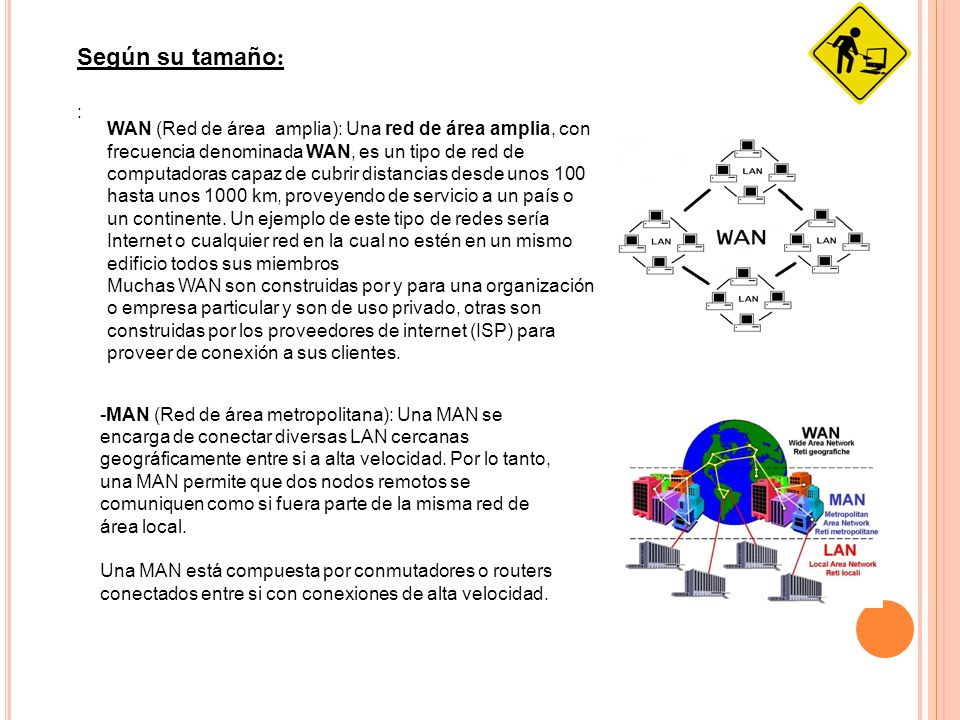

7 WAN (Red de área amplia): Una red de área amplia, con frecuencia denominada WAN, es un tipo de red de computadoras capaz de cubrir distancias desde unos 100 hasta unos 1000 km, proveyendo de servicio a un país o un continente. Un ejemplo de este tipo de redes sería Internet o cualquier red en la cual no estén en un mismo edificio todos sus miembros Muchas WAN son construidas por y para una organización o empresa particular y son de uso privado, otras son construidas por los proveedores de internet (ISP) para proveer de conexión a sus clientes. Según su tamaño : : -MAN (Red de área metropolitana): Una MAN se encarga de conectar diversas LAN cercanas geográficamente entre si a alta velocidad. Por lo tanto, una MAN permite que dos nodos remotos se comuniquen como si fuera parte de la misma red de área local. Una MAN está compuesta por conmutadores o routers conectados entre si con conexiones de alta velocidad.

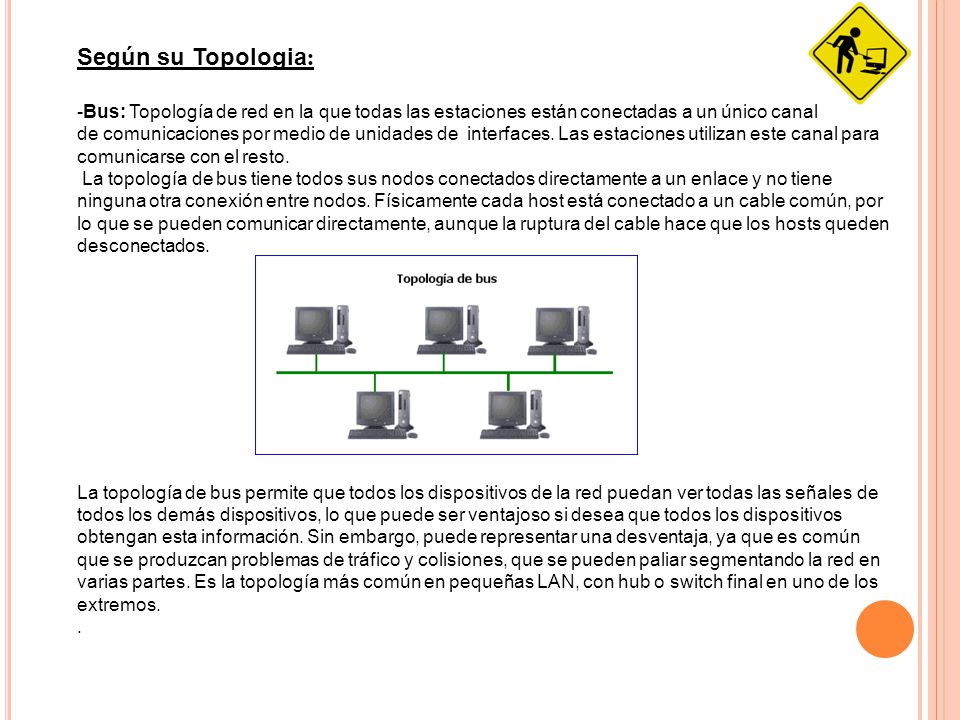

8 Según su Topologia : -Bus: Topología de red en la que todas las estaciones están conectadas a un único canal de comunicaciones por medio de unidades de interfaces. Las estaciones utilizan este canal para comunicarse con el resto. La topología de bus tiene todos sus nodos conectados directamente a un enlace y no tiene ninguna otra conexión entre nodos. Físicamente cada host está conectado a un cable común, por lo que se pueden comunicar directamente, aunque la ruptura del cable hace que los hosts queden desconectados. La topología de bus permite que todos los dispositivos de la red puedan ver todas las señales de todos los demás dispositivos, lo que puede ser ventajoso si desea que todos los dispositivos obtengan esta información. Sin embargo, puede representar una desventaja, ya que es común que se produzcan problemas de tráfico y colisiones, que se pueden paliar segmentando la red en varias partes. Es la topología más común en pequeñas LAN, con hub o switch final en uno de los extremos..

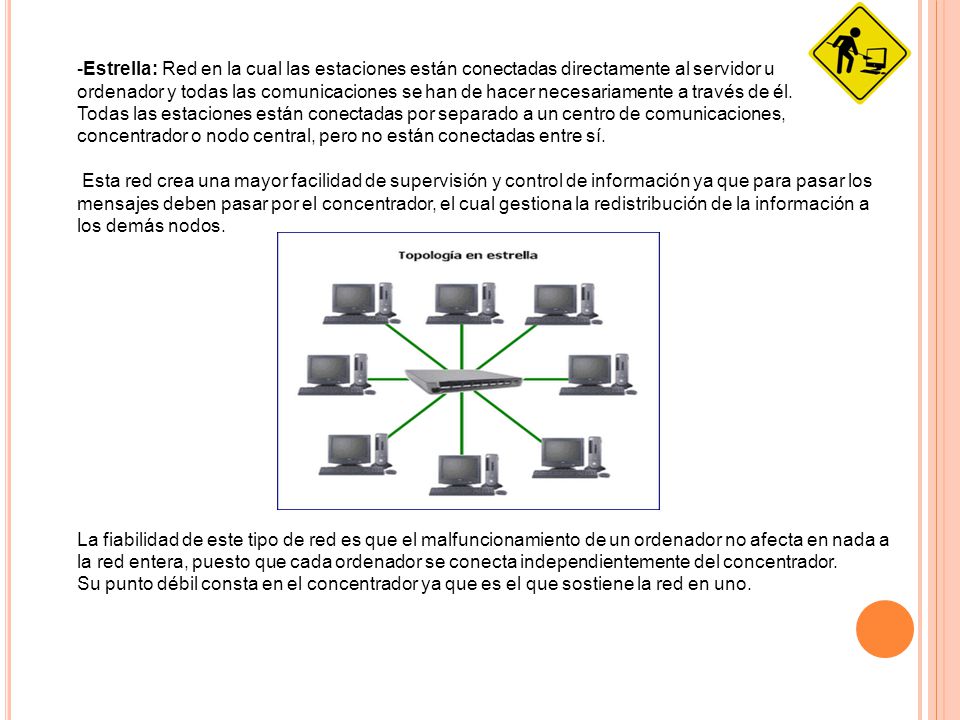

9 -Estrella: Red en la cual las estaciones están conectadas directamente al servidor u ordenador y todas las comunicaciones se han de hacer necesariamente a través de él. Todas las estaciones están conectadas por separado a un centro de comunicaciones, concentrador o nodo central, pero no están conectadas entre sí. Esta red crea una mayor facilidad de supervisión y control de información ya que para pasar los mensajes deben pasar por el concentrador, el cual gestiona la redistribución de la información a los demás nodos. La fiabilidad de este tipo de red es que el malfuncionamiento de un ordenador no afecta en nada a la red entera, puesto que cada ordenador se conecta independientemente del concentrador. Su punto débil consta en el concentrador ya que es el que sostiene la red en uno.

10 Anillo: Topología de red en la que las estaciones se conectan formando un anillo. Cada estación está conectada a la siguiente y la última está conectada a la primera. Cada estación tiene un receptor y un transmisor que hace la función de repetidor, pasando la señal a la siguiente estación del anillo. En este tipo de red la comunicación se da por el paso de un token o testigo. Cabe mencionar que si algún nodo de la red se cae la comunicación en todo el anillo se pierde. Malla: La topología de red en malla es una topología de red en la que cada nodo está conectado a todos los nodos. De esta manera es posible llevar los mensajes de un nodo a otro por diferentes caminos. Si la red de malla está completamente conectada, no puede existir absolutamente ninguna interrupción en las comunicaciones. Cada servidor tiene sus propias conexiones con todos los demás servidores..

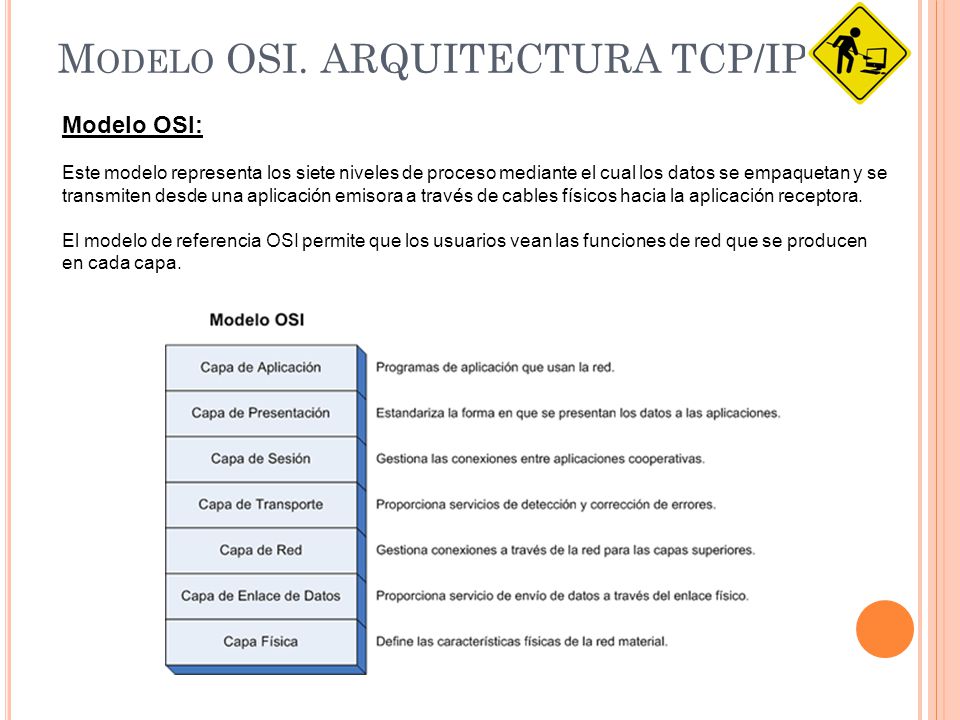

11 M ODELO OSI. ARQUITECTURA TCP/IP Modelo OSI: Este modelo representa los siete niveles de proceso mediante el cual los datos se empaquetan y se transmiten desde una aplicación emisora a través de cables físicos hacia la aplicación receptora. El modelo de referencia OSI permite que los usuarios vean las funciones de red que se producen en cada capa.

12 Modelo OSI: Capa 7 (Aplicación): La capa de Aplicación proporciona los medios para la conectividad de extremo a extremo entre individuos de la red humano que usan redes de datos. Capa 6 (Presentación): La capa de presentación proporciona una representación común de los datos transferidos entre los servicios de la capa de aplicación. Capa 5 (Sesión): La capa de Sesión proporciona servicios a la capa de Presentación para organizar su dialogo y administrar el intercambio de datos. Capa 4 (Transporte): La capa de transporte define los servicios para segmentar, transferir y reensamblar los datos para las comunicaciones individuales entre dispositivos finales. Capa 3 (Red): La capa de red proporciona servicios para intercambiar los datos individuales en la red entre dispositivos finales identificados. Capa 2 (Enlace de datos): Los protocolos de la capa de Enlace de datos describen los métodos para intercambiar tramas de datos entre dispositivos en un medio común. Capa 1 (Física): Los protocolos de la capa Física describen los medios mecánicos, eléctricos, funcionales y de procedimiento para activar, mantener y desactivar conexiones físicas para la transmisión de bits hacia y desde un dispositivo de red.

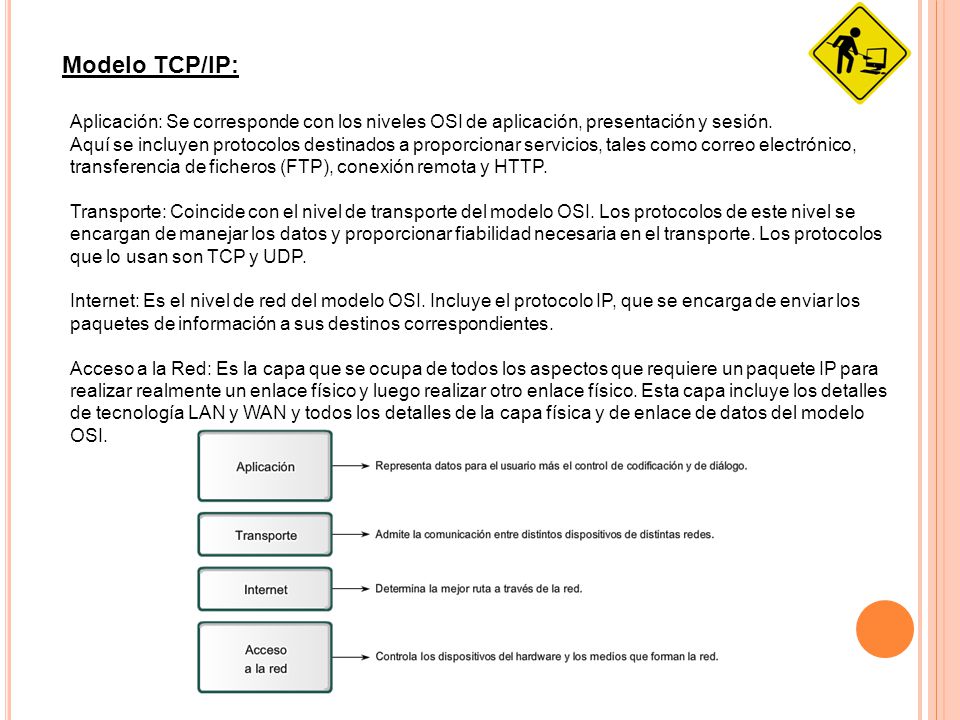

13 Modelo TCP/IP: Aplicación: Se corresponde con los niveles OSI de aplicación, presentación y sesión. Aquí se incluyen protocolos destinados a proporcionar servicios, tales como correo electrónico, transferencia de ficheros (FTP), conexión remota y HTTP. Transporte: Coincide con el nivel de transporte del modelo OSI. Los protocolos de este nivel se encargan de manejar los datos y proporcionar fiabilidad necesaria en el transporte. Los protocolos que lo usan son TCP y UDP. Internet: Es el nivel de red del modelo OSI. Incluye el protocolo IP, que se encarga de enviar los paquetes de información a sus destinos correspondientes. Acceso a la Red: Es la capa que se ocupa de todos los aspectos que requiere un paquete IP para realizar realmente un enlace físico y luego realizar otro enlace físico. Esta capa incluye los detalles de tecnología LAN y WAN y todos los detalles de la capa física y de enlace de datos del modelo OSI.

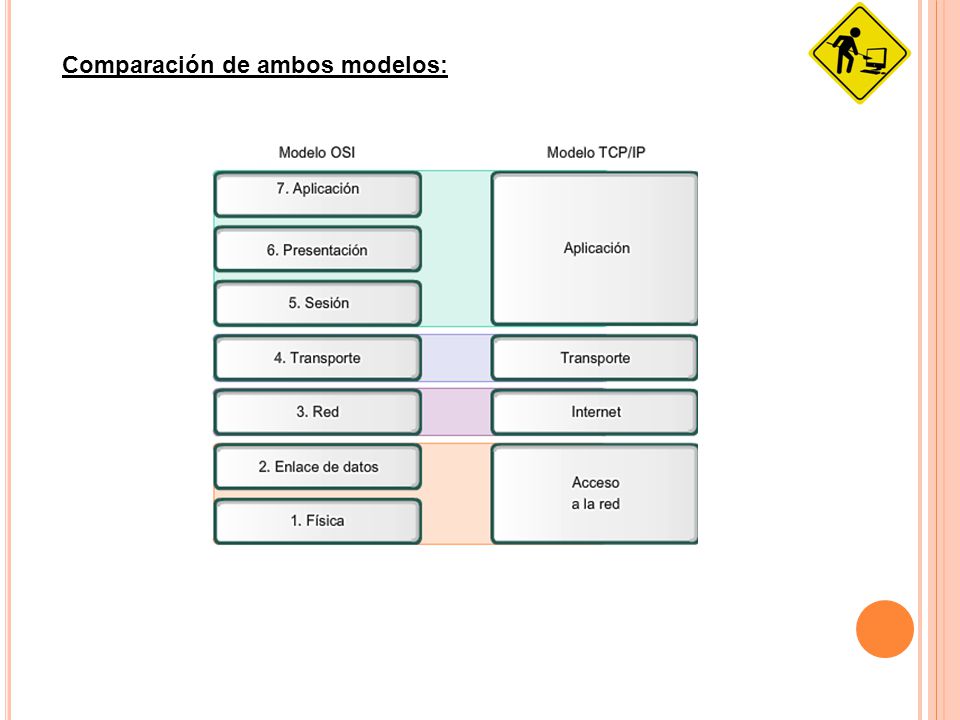

14 Comparación de ambos modelos:
